TCC II - ESPAÇO CONFINADO

TCC II
ACIDENTE DE TRABALHO EM
ESPAÇOS CONFINADOS -
RISCO IMINENTE
Fernanda Chio Ming Netto
Aluna Eng. Civil
Prof. Li Chong Lee de Castro
Orientador

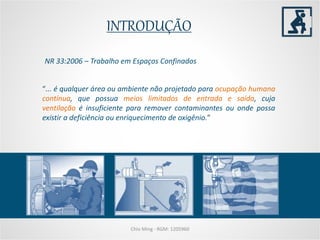

INTRODUÇÃO
Chio Ming - RGM: 1205960
“... é qualquer área ou ambiente não projetado para ocupação humana
contínua, que possua meios limitados de entrada e saída, cuja
ventilação é insuficiente para remover contaminantes ou onde possa
existir a deficiência ou enriquecimento de oxigênio.”
NR 33:2006 – Trabalho em Espaços Confinados

Agricultura
silos, moegas
Indústria de Alimentos
fornos, câmeras frias,
tanques, misturadores
Indústria Têxtil
recipientes de tingimento,
caldeiras, prensas.
Serviços sanitário, gás,
eletricidade e telefonia
galerias, tanques sépticos,
estações de bombas, dutos, caixas

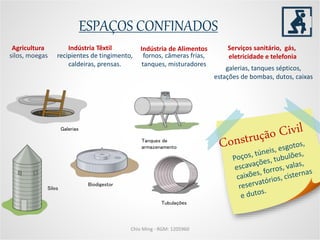

ESPAÇOS CONFINADOS
Tanques de
armazenamento
Tubulações
Galerias
Silos
Biodigestor

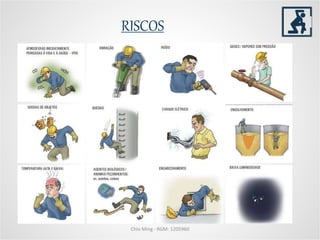

RISCOS

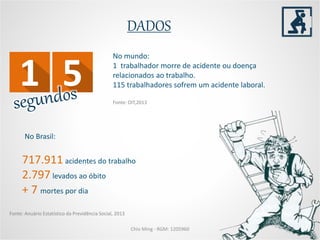

DADOS
No mundo:
1 trabalhador morre de acidente ou doença
relacionados ao trabalho.
115 trabalhadores sofrem um acidente laboral.
Fonte: OIT,2013
717.911 acidentes do trabalho
2.797 levados ao óbito
+ 7 mortes por dia
No Brasil:
Fonte: Anuário Estatístico da Previdência Social, 2013

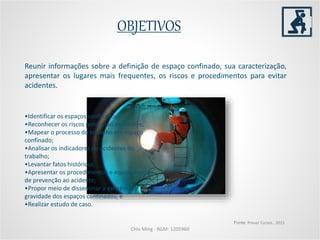

Reunir informações sobre a definição de espaço confinado, sua caracterização,
apresentar os lugares mais frequentes, os riscos e procedimentos para evitar
acidentes.
OBJETIVOS
Fonte: Prever Cursos , 2015
•Identificar os espaços confinados;
•Reconhecer os riscos potenciais existentes;
•Mapear o processo do trabalho em espaço
confinado;
•Analisar os indicadores de acidentes do
trabalho;
•Levantar fatos históricos;
•Apresentar os procedimentos e equipamentos
de prevenção ao acidente;
•Propor meio de disseminar a existência e
gravidade dos espaços confinados; e
•Realizar estudo de caso.

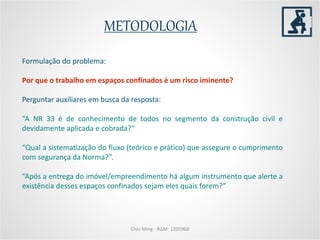

METODOLOGIA
Formulação do problema:
Por que o trabalho em espaços confinados é um risco iminente?
Perguntar auxiliares em busca da resposta:
“A NR 33 é de conhecimento de todos no segmento da construção civil e
devidamente aplicada e cobrada?”
“Qual a sistematização do fluxo (teórico e prático) que assegure o cumprimento
com segurança da Norma?”.
“Após a entrega do imóvel/empreendimento há algum instrumento que alerte a
existência desses espaços confinados sejam eles quais forem?”

METODOLOGIA

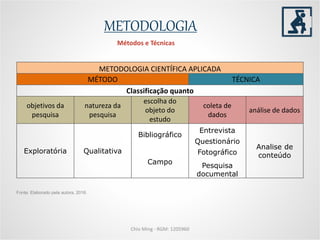

METODOLOGIA CIENTÍFICA APLICADA
MÉTODO TÉCNICA
Classificação quanto
objetivos da
pesquisa
natureza da
pesquisa
escolha do
objeto do
estudo
coleta de
dados
análise de dados
Exploratória Qualitativa
Bibliográfico
Entrevista
Analise de
conteúdo
Questionário
Campo
Fotográfico
Pesquisa
documental
Fonte: Elaborado pela autora, 2016.
Métodos e Técnicas

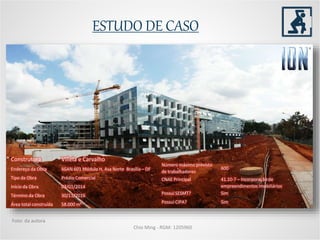

ESTUDO DE CASO
Foto: da autora
Construtora Villela e Carvalho
Endereço da Obra SGAN 601 Módulo H, Asa Norte Brasília – DF
Tipo da Obra Prédio Comercial
Início da Obra 03/01/2014
Término da Obra 30/11/2016
Área total construída 58.000 m²
Número máximo previsto
de trabalhadores
600
CNAE Principal 41.10-7 – Incorporação de
empreendimentos imobiliários
Possui SESMT? Sim
Possui CIPA? Sim

ESTUDO DE CASO
•Reservatório de Retardo
•Reservatório de Reuso
•Reservatório de Águas Frias
•Poço Inglês
•Tubulões de Contenção
Os locais estudados foram:

RESERVATÓRIO DE RETARDO
ESTUDO DE CASO
Foto: cedida pela construtora
Foto: da autora
• Exigência da NOVACAP
• Elevada carga de água da chuva
• Retardo da alta pressão
• Lançamento suave na rede
• 3 pavimentos
Pontos críticos nos 3 reservatórios:
• Ventilação no interior do ambiente
• Lixamento das paredes
• Perda de visibilidade
• Utilização de exaustores
• Empresa terceirizada
• material impermeabilizante
• EPI: máscara, óculos, macacão com
capuz e capacete.

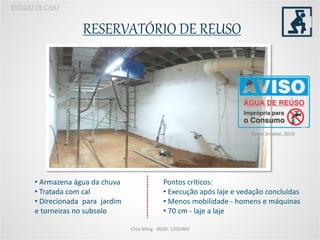

RESERVATÓRIO DE REUSO
ESTUDO DE CASO
Foto: da autora
Fonte:Sinalize, 2016
Pontos críticos:
• Execução após laje e vedação concluídas
• Menos mobilidade - homens e máquinas
• 70 cm - laje a laje
• Armazena água da chuva
• Tratada com cal
• Direcionada para jardim
e torneiras no subsolo

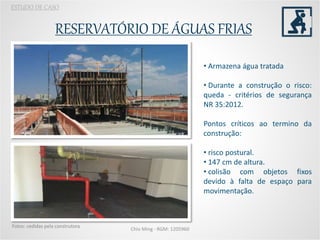

RESERVATÓRIO DE ÁGUAS FRIAS
Fotos: cedidas pela construtora
ESTUDO DE CASO
• Armazena água tratada
• Durante a construção o risco:
queda - critérios de segurança
NR 35:2012.
Pontos críticos ao termino da
construção:
• risco postural.
• 147 cm de altura.
• colisão com objetos fixos
devido à falta de espaço para
movimentação.

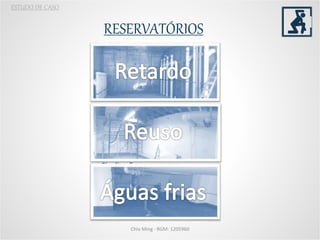

RESERVATÓRIOS
ESTUDO DE CASO
Medidas de segurança e proteção:
•Realização da APR;
•Preenchimento da PET;
•Uso de EPI (botas, capacete, luvas,
óculos e máscara filtradora);
•Cinturão de segurança e linha de
vida;
•Exaustores para ventilação;
•Iluminação artificial;
•Sinalização;
•Isolamento da área;
•Escada;
•Equipamento de movimentação
vertical

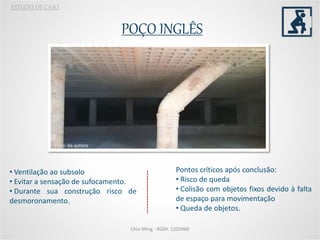

POÇO INGLÊS
ESTUDO DE CASO
Foto: da autora
Pontos críticos após conclusão:
• Risco de queda
• Colisão com objetos fixos devido à falta
de espaço para movimentação
• Queda de objetos.
• Ventilação ao subsolo
• Evitar a sensação de sufocamento.
• Durante sua construção risco de
desmoronamento.

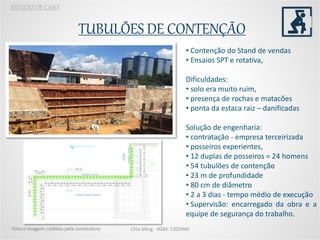

TUBULÕES DE CONTENÇÃO
ESTUDO DE CASO
Foto: da autora
Foto e imagem: cedidas pela construtora
• Contenção do Stand de vendas
• Ensaios SPT e rotativa,
Dificuldades:
• solo era muito ruim,
• presença de rochas e matacões
• ponta da estaca raiz – danificadas
Solução de engenharia:
• contratação - empresa terceirizada
• posseiros experientes,
• 12 duplas de posseiros = 24 homens
• 54 tubulões de contenção
• 23 m de profundidade
• 80 cm de diâmetro
• 2 a 3 dias - tempo médio de execução
• Supervisão: encarregado da obra e a
equipe de segurança do trabalho.

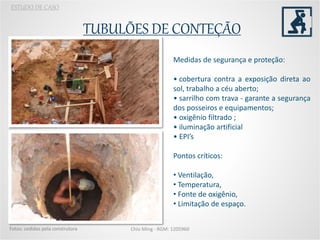

TUBULÕES DE CONTEÇÃO
ESTUDO DE CASO
Foto: da autora
Fotos: cedidas pela construtora
Medidas de segurança e proteção:
• cobertura contra a exposição direta ao
sol, trabalho a céu aberto;
• sarrilho com trava - garante a segurança
dos posseiros e equipamentos;
• oxigênio filtrado ;
• iluminação artificial
• EPI’s
Pontos críticos:
• Ventilação,
• Temperatura,
• Fonte de oxigênio,
• Limitação de espaço.

BARREIRAS DE SEGURANÇA
EXAMES
APR / PET
TREINAMENTO
EQUIPAMENTOS
PROCEDIMENTO
DE ENTRADA

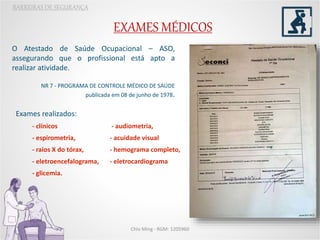

EXAMES MÉDICOS
O Atestado de Saúde Ocupacional – ASO,
assegurando que o profissional está apto a
realizar atividade.
NR 7 - PROGRAMA DE CONTROLE MÉDICO DE SAÚDE
publicada em 08 de junho de 1978.
Exames realizados:
- clínicos - audiometria,
- espirometria, - acuidade visual
- raios X do tórax, - hemograma completo,
- eletroencefalograma, - eletrocardiograma
- glicemia.

ANÁLISE PRELIMINAR DE RISCO - APR
APR: técnica que prevê os riscos em cada fase do trabalho. Buscando atingir as metas
de: orientar os trabalhadores dos riscos existentes, organizar a execução das tarefas,
definir procedimentos seguros e prevenir os acidentes de trabalhos.
-Local adequado
- Sinalização
- Ancoragem
- condições meteorológicas
- risco de queda de materiais
- sistema de comunicação

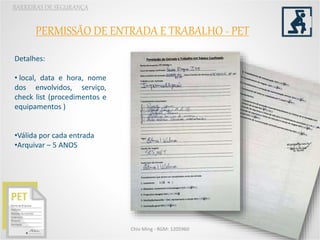

PERMISSÃO DE ENTRADA E TRABALHO - PET
Detalhes:
• local, data e hora, nome
dos envolvidos, serviço,
check list (procedimentos e
equipamentos )
•Válida por cada entrada
•Arquivar – 5 ANOS

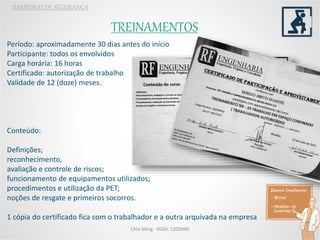

TREINAMENTOS
Período: aproximadamente 30 dias antes do início
Participante: todos os envolvidos
Carga horária: 16 horas
Certificado: autorização de trabalho
Validade de 12 (doze) meses.
Conteúdo:
Definições;
reconhecimento,
avaliação e controle de riscos;
funcionamento de equipamentos utilizados;
procedimentos e utilização da PET;
noções de resgate e primeiros socorros.
1 cópia do certificado fica com o trabalhador e a outra arquivada na empresa

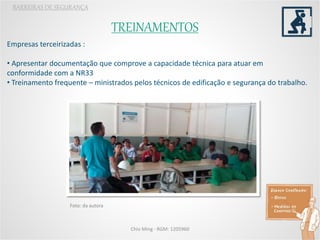

TREINAMENTOS
Empresas terceirizadas :
• Apresentar documentação que comprove a capacidade técnica para atuar em
conformidade com a NR33
• Treinamento frequente – ministrados pelos técnicos de edificação e segurança do trabalho.
Foto: da autora

EQUIPAMENTOS

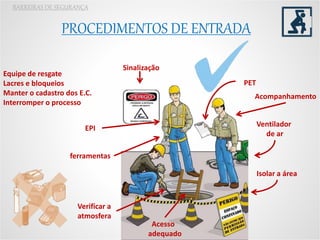

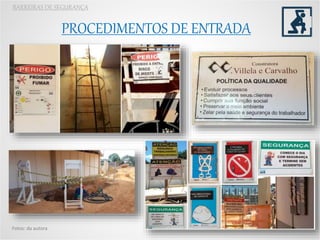

PROCEDIMENTOS DE ENTRADA
PET
Sinalização
Isolar a área
Verificar a
atmosfera
EPI
ferramentas
Ventilador
de ar
Acesso
adequado
Acompanhamento
Equipe de resgate
Lacres e bloqueios
Manter o cadastro dos E.C.
Interromper o processo

Fotos: da autora
PROCEDIMENTOS DE ENTRADA

RISCOS – ESPAÇO CONFINADO
E – execução PO – Pós obra Fonte: Elaborado pela autora, 2016.

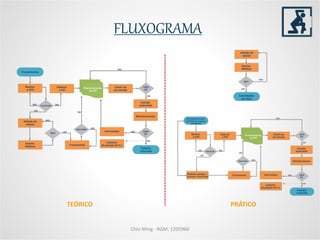

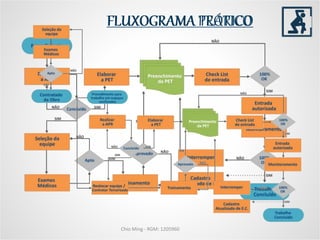

FLUXOGRAMA
TEÓRICO PRÁTICO

FLUXOGRAMA TEÓRICOFLUXOGRAMA PRÁTICO

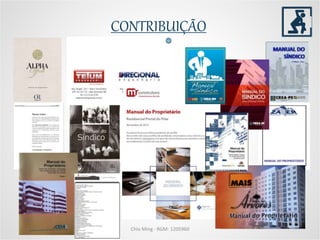

CONTRIBUIÇÃO

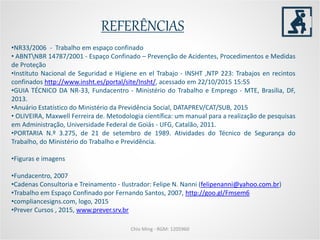

REFERÊNCIAS
•NR33/2006 - Trabalho em espaço confinado
• ABNTNBR 14787/2001 - Espaço Confinado – Prevenção de Acidentes, Procedimentos e Medidas
de Proteção
•Instituto Nacional de Seguridad e Higiene en el Trabajo - INSHT ,NTP 223: Trabajos en recintos
confinados http://www.insht.es/portal/site/Insht/, acessado em 22/10/2015 15:55
•GUIA TÉCNICO DA NR-33, Fundacentro - Ministério do Trabalho e Emprego - MTE, Brasília, DF,
2013.
•Anuário Estatístico do Ministério da Previdência Social, DATAPREV/CAT/SUB, 2015
• OLIVEIRA, Maxwell Ferreira de. Metodologia científica: um manual para a realização de pesquisas
em Administração, Universidade Federal de Goiás - UFG, Catalão, 2011.
•PORTARIA N.º 3.275, de 21 de setembro de 1989. Atividades do Técnico de Segurança do
Trabalho, do Ministério do Trabalho e Previdência.
•Figuras e imagens
•Fundacentro, 2007
•Cadenas Consultoria e Treinamento - Ilustrador: Felipe N. Nanni (felipenanni@yahoo.com.br)
•Trabalho em Espaço Confinado por Fernando Santos, 2007, http://goo.gl/Fmsem6
•compliancesigns.com, logo, 2015
•Prever Cursos , 2015, www.prever.srv.br

-
