O documento descreve os principais conceitos do protocolo OSPFv3: 1) O OSPFv3 é um protocolo de roteamento link-state para IPv6 que toma decisões de roteamento baseadas no estado dos links; 2) Os roteadores OSPFv3 geram atualizações somente quando há alterações na topologia de rede e compartilham informações usando endereços multicast; 3) Existem diferentes tipos de LSAs usados para anunciar e atualizar informações de roteamento.

1. OSPFv3
John Rullan
Treinador de instrutores
certificado pela Cisco
Thomas A. Edison CTE HS
Stephen Lynch
Arquiteto de rede, CCIE #36243
Arquitetos de tecnologia ABS

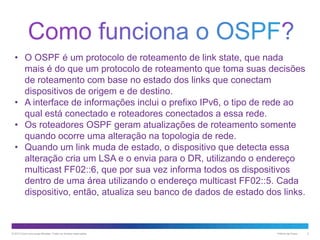

2. • O OSPF é um protocolo de roteamento de link state, que nada
mais é do que um protocolo de roteamento que toma suas decisões
de roteamento com base no estado dos links que conectam
dispositivos de origem e de destino.
• A interface de informações inclui o prefixo IPv6, o tipo de rede ao
qual está conectado e roteadores conectados a essa rede.
• Os roteadores OSPF geram atualizações de roteamento somente
quando ocorre uma alteração na topologia de rede.
• Quando um link muda de estado, o dispositivo que detecta essa
alteração cria um LSA e o envia para o DR, utilizando o endereço
multicast FF02::6, que por sua vez informa todos os dispositivos
dentro de uma área utilizando o endereço multicast FF02::5. Cada
dispositivo, então, atualiza seu banco de dados de estado dos links.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
2

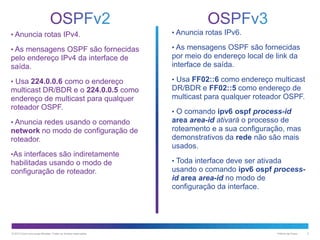

3. • Anuncia rotas IPv4.
• Anuncia rotas IPv6.
• As mensagens OSPF são fornecidas
• As mensagens OSPF são fornecidas
pelo endereço IPv4 da interface de
saída.
por meio do endereço local de link da
interface de saída.
• Usa 224.0.0.6 como o endereço
• Usa FF02::6 como endereço multicast
multicast DR/BDR e o 224.0.0.5 como
endereço de multicast para qualquer
roteador OSPF.
DR/BDR e FF02::5 como endereço de
multicast para qualquer roteador OSPF.
• Anuncia redes usando o comando
area area-id ativará o processo de
roteamento e a sua configuração, mas
demonstrativos da rede não são mais
usados.
network no modo de configuração de
roteador.
•As interfaces são indiretamente
habilitadas usando o modo de
configuração de roteador.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
• O comando ipv6 ospf process-id
• Toda interface deve ser ativada
usando o comando ipv6 ospf processid area area-id no modo de
configuração da interface.
Público da Cisco
3

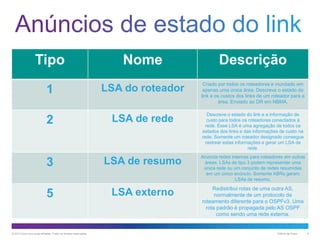

4. Tipo
Nome
Descrição
1
LSA do roteador
Criado por todos os roteadores e inundado em
apenas uma única área. Descreve o estado do
link e os custos dos links de um roteador para a
área. Enviado ao DR em NBMA.
2
LSA de rede
Descreve o estado do link e a informação de
custo para todos os roteadores conectados à
rede. Esse LSA é uma agregação de todos os
estados dos links e das informações de custo na
rede. Somente um roteador designado consegue
rastrear estas informações e gerar um LSA de
rede.
3
LSA de resumo
Anuncia redes internas para roteadores em outras
áreas. LSAs de tipo 3 podem representar uma
única rede ou um conjunto de redes resumidas
em um único anúncio. Somente ABRs geram
LSAs de resumo.
5
LSA externo
Redistribui rotas de uma outra AS,
normalmente de um protocolo de
roteamento diferente para o OSPFv3. Uma
rota padrão é propagada pelo AS OSPF
como sendo uma rede externa.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
4

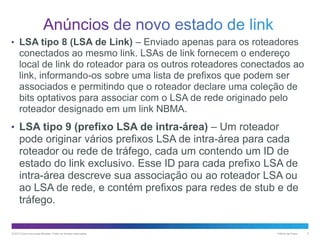

5. • LSA tipo 8 (LSA de Link) – Enviado apenas para os roteadores
conectados ao mesmo link. LSAs de link fornecem o endereço
local de link do roteador para os outros roteadores conectados ao
link, informando-os sobre uma lista de prefixos que podem ser
associados e permitindo que o roteador declare uma coleção de
bits optativos para associar com o LSA de rede originado pelo
roteador designado em um link NBMA.
• LSA tipo 9 (prefixo LSA de intra-área) – Um roteador
pode originar vários prefixos LSA de intra-área para cada
roteador ou rede de tráfego, cada um contendo um ID de
estado do link exclusivo. Esse ID para cada prefixo LSA de
intra-área descreve sua associação ou ao roteador LSA ou
ao LSA de rede, e contém prefixos para redes de stub e de
tráfego.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
5

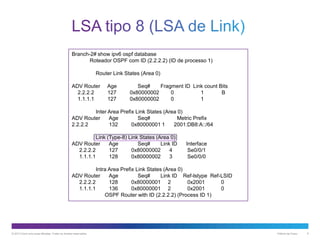

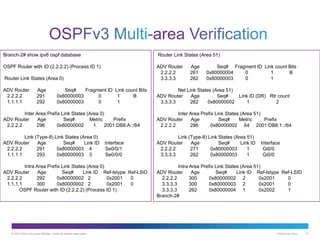

6. Branch-2# show ipv6 ospf database
Roteador OSPF com ID (2.2.2.2) (ID de processo 1)
Router Link States (Area 0)
ADV Router
2.2.2.2
1.1.1.1
Age
127
127
Seq#
Fragment ID Link count Bits
0x80000002
0
1
B
0x80000002
0
1
Inter Area Prefix Link States (Area 0)
ADV Router
Age
Seq#
Metric Prefix
2.2.2.2
132
0x80000001 1
2001:DB8:A::/64
Link (Type-8) Link States (Area 0)
ADV Router
Age
Seq#
Link ID
2.2.2.2
127
0x80000002
4
1.1.1.1
128
0x80000002
3
Interface
Se0/0/1
Se0/0/0
Intra Area Prefix Link States (Area 0)
ADV Router
Age
Seq#
Link ID Ref-lstype Ref-LSID
2.2.2.2
128
0x80000001 2
0x2001
0
1.1.1.1
136
0x80000001 2
0x2001
0
OSPF Router with ID (2.2.2.2) (Process ID 1)
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
6

7. 2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Branch-3
Lo0 2001:DB8:B::/127

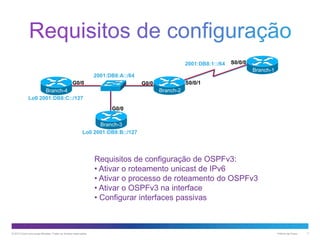

Requisitos de configuração de OSPFv3:
• Ativar o roteamento unicast de IPv6
• Ativar o processo de roteamento do OSPFv3
• Ativar o OSPFv3 na interface
• Configurar interfaces passivas
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
7

8. •
•
•
•

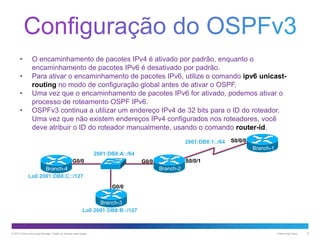

O encaminhamento de pacotes IPv4 é ativado por padrão, enquanto o
encaminhamento de pacotes IPv6 é desativado por padrão.
Para ativar o encaminhamento de pacotes IPv6, utilize o comando ipv6 unicastrouting no modo de configuração global antes de ativar o OSPF.
Uma vez que o encaminhamento de pacotes IPv6 for ativado, podemos ativar o
processo de roteamento OSPF IPv6.
OSPFv3 continua a utilizar um endereço IPv4 de 32 bits para o ID do roteador.
Uma vez que não existem endereços IPv4 configurados nos roteadores, você
deve atribuir o ID do roteador manualmente, usando o comando router-id.
2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Branch-3
Lo0 2001:DB8:B::/127
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
8

9. 2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
RID: 1.1.1.1
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
RID: 2.2.2.2
G0/0
Branch-3
Lo0 2001:DB8:B::/127

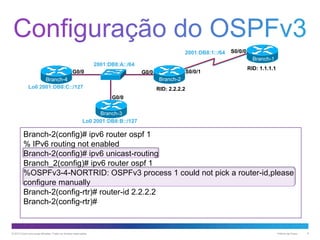

Branch-2(config)# ipv6 router ospf 1
% IPv6 routing not enabled
Branch-2(config)# ipv6 unicast-routing
Branch_2(config)# ipv6 router ospf 1
%OSPFv3-4-NORTRID: OSPFv3 process 1 could not pick a router-id,please
configure manually
Branch-2(config-rtr)# router-id 2.2.2.2
Branch-2(config-rtr)#
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
9

10. • Ativar o OSPFv3 com ipv6 ospf process-id area area-id
possibilitará a criação do processo de roteamento e de suas
configurações.
• Ao contrário do OSPFv2, você não deve inserir instruções de
rede. Toda interface deve ser ativada usando o comando ipv6
ospf process-id area area-id no modo de configuração da
interface.
Branch-2(config)# int s0/0/1
Branch-2(config-if)# ipv6 ospf 1area 0
2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Branch-3
Lo0 2001:DB8:B::/127
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
10

11. RID: 1.1.1.1
2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
RID: 2.2.2.2
G0/0
Branch-3
Lo0 2001:DB8:B::/127

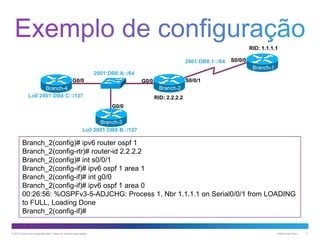

Branch_2(config)# ipv6 router ospf 1
Branch_2(config-rtr)# router-id 2.2.2.2
Branch_2(config)# int s0/0/1
Branch_2(config-if)# ipv6 ospf 1 area 1
Branch_2(config-if)# int g0/0
Branch_2(config-if)# ipv6 ospf 1 area 0
00:26:56: %OSPFv3-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/1 from LOADING
to FULL, Loading Done
Branch_2(config-if)#
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
11

12. •
S0/0/0
2001:DB8:C::/64
2001:DB8:A::/64
LAN-1
Branch-2
G0/0
S0/0/0
Branch-1
G0/1
LAN-2
2001:DB8:B::/64
•

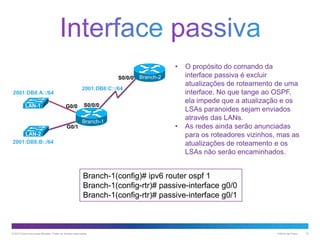

O propósito do comando da
interface passiva é excluir
atualizações de roteamento de uma
interface. No que tange ao OSPF,
ela impede que a atualização e os
LSAs paranoides sejam enviados
através das LANs.
As redes ainda serão anunciadas
para os roteadores vizinhos, mas as
atualizações de roteamento e os
LSAs não serão encaminhados.
Branch-1(config)# ipv6 router ospf 1
Branch-1(config-rtr)# passive-interface g0/0
Branch-1(config-rtr)# passive-interface g0/1
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
12

13. S0/0/0
2001:DB8:C::/64
2001:DB8:A::/64
LAN-1
Branch-2
G0/0
S0/0/0
Branch-1
G0/1
LAN-2
2001:DB8:B::/64

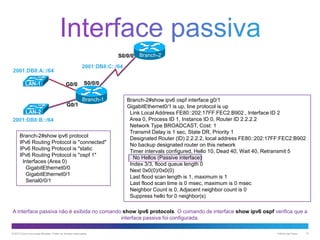

Branch-2#show ipv6 protocol
IPv6 Routing Protocol is "connected"
IPv6 Routing Protocol is "static
IPv6 Routing Protocol is "ospf 1"
Interfaces (Area 0)
GigabitEthernet0/0
GigabitEthernet0/1
Serial0/0/1
Branch-2#show ipv6 ospf interface g0/1
GigabitEthernet0/1 is up, line protocol is up
Link Local Address FE80::202:17FF:FEC2:B902 , Interface ID 2
Area 0, Process ID 1, Instance ID 0, Router ID 2.2.2.2
Network Type BROADCAST, Cost: 1
Transmit Delay is 1 sec, State DR, Priority 1
Designated Router (ID) 2.2.2.2, local address FE80::202:17FF:FEC2:B902
No backup designated router on this network
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
No Hellos (Passive interface)
Index 3/3, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 1
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 0, Adjacent neighbor count is 0
Suppress hello for 0 neighbor(s)
A interface passiva não é exibida no comando show ipv6 protocols. O comando de interface show ipv6 ospf verifica que a
interface passiva foi configurada.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
13

14. 2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Branch-3
Lo0 2001:DB8:B::/127
Há vários comandos show que podem ser
utilizados para verificar e exibir as configurações
de OSPFv3:
• Show ipv6 ospf neighbor
• Show ipv6 ospf database
• Show ipv6 route
• Show ipv6 protocols
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
14

15. 2001:DB8:1::/64
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Branch-3
Lo0 2001:DB8:B::/127

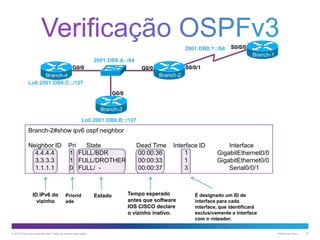

Branch-2#show ipv6 ospf neighbor
Neighbor ID
4.4.4.4
3.3.3.3
1.1.1.1
ID IPv6 do
vizinho
Pri
State
1 FULL/BDR
1 FULL/DROTHER
0 FULL/ -
Priorid
ade
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Estado
Dead Time
00:00:36
00:00:33
00:00:37
Interface ID
1
1
3
Tempo esperado
antes que software
IOS CISCO declare
o vizinho inativo.
Interface
GigabitEthernet0/0
GigabitEthernet0/0
Serial0/0/1
É designado um ID de
interface para cada
interface, que identificará
exclusivamente a interface
com o roteador.
Público da Cisco
15

16. Branch-1#show ipv6 route
(Output Omitted)
IPv6 Routing Table - 4 entries
Codes: C - Connected, L – Local
O - OSPF intra, OI - OSPF inter, OE1 - OSPF
ext 1, OE2 - OSPF ext 2
C 2001:DB8:1::/64 [0/0]
via ::, Serial0/0/0
L 2001:DB8:1::/128 [0/0]
via ::, Serial0/0/0
O 2001:DB8:A::/64 [110/65]
via FE80::2E0:8FFF:FE0A:5302, Serial0/0/0
L FF00::/8 [0/0]
via ::, Null0
Branch-1#
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.

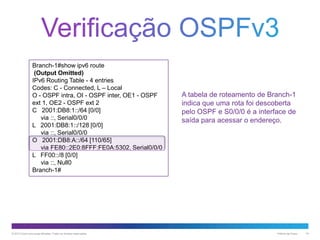

A tabela de roteamento de Branch-1
indica que uma rota foi descoberta
pelo OSPF e S0/0/0 é a interface de
saída para acessar o endereço.
Público da Cisco
16

17. Multiárea OSPFv3

18. • Área de backbone (área 0) – O OSPF possui restrições
especiais quando várias áreas estão envolvidas. Se mais de uma
área estiver configurada, uma delas obrigatoriamente terá de ser
a área 0. Todas as áreas devem estar fisicamente conectadas ao
backbone. O motivo por trás disso é que o OSPF espera que
todas as áreas injetem informações de roteamento no backbone
e que, por sua vez, o backbone dissemine essas informações em
outras áreas.
• Área regular (sem backbone) – Conecta usuários e recursos.
As áreas regulares são geralmente configuradas juntamente a
agrupamentos funcionais ou geográficos. Por padrão, uma área
regular não permite que o tráfego de outra área use seus links
para acessar outras áreas. Todo o tráfego de outras áreas deve
cruzar a área 0.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
18

19. • Há 4 tipos de roteador OSPF.
- Roteador interno (IR) – Roteador que possui todas as interfaces em uma
mesma área.
- Roteador de borda de área (ABR) – Roteador que possui interfaces em
várias áreas e gera LSAs de resumo. Conecta uma ou mais áreas à rede
backbone principal.
- Roteador de borda de sistema autônomo (ASBR) – Roteador conectado a
mais de um protocolo de roteamento ou que possui ao menos uma interface
fora do OSPF. Usado para distribuir as rotas recebidas de outros e LSAs
externos disponíveis no seu próprio sistema autônomo.
- Roteador de backbone (BR) – Roteador conectado à área de backbone.
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
19

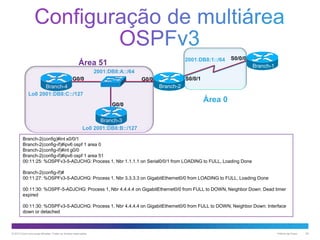

20. 2001:DB8:1::/64
Área 51
S0/0/0
Branch-1
2001:DB8:A::/64
G0/0
S0/0/1
G0/0
Branch-2
Branch-4
Lo0 2001:DB8:C::/127
G0/0
Área 0
Branch-3
Lo0 2001:DB8:B::/127
Branch-2(config)#int s0/0/1
Branch-2(config-if)#ipv6 ospf 1 area 0
Branch-2(config-if)#int g0/0
Branch-2(config-if)#ipv6 ospf 1 area 51
00:11:25: %OSPFv3-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/1 from LOADING to FULL, Loading Done
Branch-2(config-if)#
00:11:27: %OSPFv3-5-ADJCHG: Process 1, Nbr 3.3.3.3 on GigabitEthernet0/0 from LOADING to FULL, Loading Done
00:11:30: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on GigabitEthernet0/0 from FULL to DOWN, Neighbor Down: Dead timer
expired
00:11:30: %OSPFv3-5-ADJCHG: Process 1, Nbr 4.4.4.4 on GigabitEthernet0/0 from FULL to DOWN, Neighbor Down: Interface
down or detached
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Público da Cisco
20

21. Branch-2# show ipv6 ospf database
Router Link States (Area 51)
OSPF Router with ID (2.2.2.2) (Process ID 1)
Router Link States (Area 0)
ADV Router
2.2.2.2
3.3.3.3
ADV Router
2.2.2.2
1.1.1.1
Net Link States (Area 51)
ADV Router
Age
Seq#
Link ID (DR) Rtr count
3.3.3.3
262
0x80000002
1
2
Age
291
292
Seq#
Fragment ID Link count Bits
0x80000003
0
1
B
0x80000003
0
1
Age
261
262
Seq# Fragment ID Link count Bits
0x80000004
0
1
B
0x80000003
0
1
Inter Area Prefix Link States (Area 0)
ADV Router
Age
Seq#
Metric
Prefix
2.2.2.2
296
0x80000002
1
2001:DB8:A::/64
Inter Area Prefix Link States (Area 51)
ADV Router
Age
Seq#
Metric
Prefix
2.2.2.2
286
0x80000002 64 2001:DB8:1::/64
Link (Type-8) Link States (Area 0)
ADV Router
Age
Seq#
Link ID
2.2.2.2
291
0x80000003 4
1.1.1.1
293
0x80000003 3
Link (Type-8) Link States (Area 51)
ADV Router
Age
Seq#
Link ID
2.2.2.2
271
0x80000003
1
3.3.3.3
262
0x80000003
1
Interface
Se0/0/1
Se0/0/0
Intra Area Prefix Link States (Area 0)
ADV Router
Age
Seq#
Link ID Ref-lstype Ref-LSID
2.2.2.2
292
0x80000002 2
0x2001
0
1.1.1.1
300
0x80000002 2
0x2001
0
OSPF Router with ID (2.2.2.2) (Process ID 1)
© 2013 Cisco e/ou suas afiliadas. Todos os direitos reservados.
Interface
Gi0/0
Gi0/0
Intra Area Prefix Link States (Area 51)
ADV Router
Age
Seq#
Link ID Ref-lstype Ref-LSID
2.2.2.2
300
0x80000002 2
0x2001
0
3.3.3.3
300
0x80000003 2
0x2001
0
3.3.3.3
262
0x80000004 1
0x2002
1
Branch-2#
Público da Cisco
21

22. Obrigado.
