Capítulo 4:
Endereçamento de rede
Networking Essentials

Presentation_ID 2

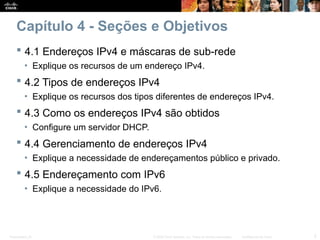

Capítulo 4 - Seções e Objetivos
 4.1 Endereços IPv4 e máscaras de sub-rede
• Explique os recursos de um endereço IPv4.
 4.2 Tipos de endereços IPv4
• Explique os recursos dos tipos diferentes de endereços IPv4.
 4.3 Como os endereços IPv4 são obtidos
• Configure um servidor DHCP.
 4.4 Gerenciamento de endereços IPv4
• Explique a necessidade de endereçamentos público e privado.
 4.5 Endereçamento com IPv6
• Explique a necessidade do IPv6.

Presentation_ID 3
4.1 Endereços IPv4 e
máscaras de sub-rede

Presentation_ID 4

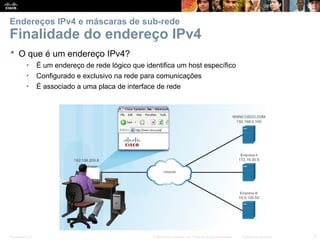

Endereços IPv4 e máscaras de sub-rede
Finalidade do endereço IPv4
 O que é um endereço IPv4?
• É um endereço de rede lógico que identifica um host específico
• Configurado e exclusivo na rede para comunicações
• É associado a uma placa de interface de rede

Presentation_ID 5

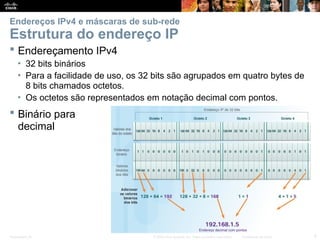

Estrutura do endereço IP
 Endereçamento IPv4
• 32 bits binários
• Para a facilidade de uso, os 32 bits são agrupados em quatro bytes de
8 bits chamados octetos.
• Os octetos são representados em notação decimal com pontos.
 Binário para
decimal

Presentation_ID 6

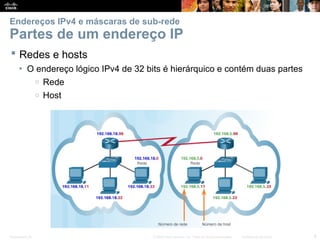

Partes de um endereço IP
 Redes e hosts
• O endereço lógico IPv4 de 32 bits é hierárquico e contém duas partes
o Rede
o Host

Presentation_ID 7
Como os endereços IP e as máscaras de sub-rede interagem
 Você está na minha rede?
• Quando um host envia um pacote, compara sua máscara de sub-rede
com o próprio endereço IPv4 e o endereço IPv4 de destino.
 Máscaras de sub-redes
• Máscaras de sub-rede comuns: 255.0.0.0 (8 bits), 255.255.0.0 (16 bits) e
255.255.255.0 (24 bits).
• Número de hosts: 2x
- 2

Presentation_ID 8
4.2 Tipos de endereços IPv4

Presentation_ID 9
Tipos de endereços IPv4
Classes de endereços IPv4 e máscaras de sub-rede padrão
 Endereço utilizando a classe completa
• A classe A (0.0.0.0/8 - 127.0.0.0/8) comporta redes muito grandes.
• A classe B (128.0.0.0 /16 - 191.255.0.0 /16) comporta as necessidades
de redes de tamanho moderado a grande.
• A classe C (192.0.0.0 /24 - 223.255.255.0 /24) comporta redes
pequenas com até 254 hosts.
 Endereçamento Classless
• Endereços IPv4 alocados
em qualquer limite de bits
de endereço
• Atrasa a redução e a
sobrecarga de endereços IPv4
• Classless Inter-Domain
Routing (CIDR)

Presentation_ID 10

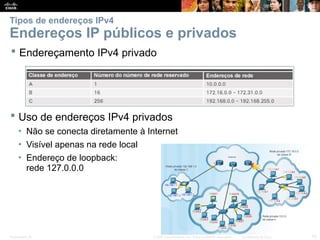

Endereços IP públicos e privados
 Endereçamento IPv4 privado
 Uso de endereços IPv4 privados
• Não se conecta diretamente à Internet
• Visível apenas na rede local
• Endereço de loopback:
rede 127.0.0.0

Presentation_ID 11

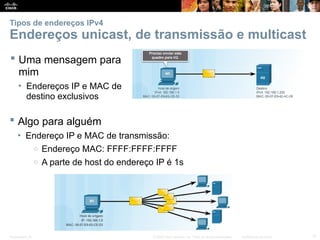

Endereços unicast, de transmissão e multicast
 Uma mensagem para
mim
• Endereços IP e MAC de
destino exclusivos
 Algo para alguém
• Endereço IP e MAC de transmissão:
o Endereço MAC: FFFF:FFFF:FFFF
o A parte de host do endereço IP é 1s

Presentation_ID 12
Endereços unicast, de transmissão e multicast (Cont.)
 Só para este grupo
• Um único pacote é enviado para um grupo selecionado de hosts no
grupo multicast
• Endereço IPv4 reservado
o Intervalo multicast reservado: 224.0.0.0 a 239.255.255.255
o Intervalo multicast reservado na rede local: 224.0.0.0 a 224.0.0.255

Presentation_ID 13
4.3 Como os endereços
IPv4 são obtidos

Presentation_ID 14

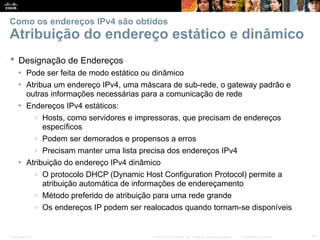

Como os endereços IPv4 são obtidos
Atribuição do endereço estático e dinâmico
 Designação de Endereços
• Pode ser feita de modo estático ou dinâmico
• Atribua um endereço IPv4, uma máscara de sub-rede, o gateway padrão e
outras informações necessárias para a comunicação de rede
• Endereços IPv4 estáticos:
o Hosts, como servidores e impressoras, que precisam de endereços
específicos
o Podem ser demorados e propensos a erros
o Precisam manter uma lista precisa dos endereços IPv4
• Atribuição do endereço IPv4 dinâmico
o O protocolo DHCP (Dynamic Host Configuration Protocol) permite a
atribuição automática de informações de endereçamento
o Método preferido de atribuição para uma rede grande
o Os endereços IP podem ser realocados quando tornam-se disponíveis

Presentation_ID 15

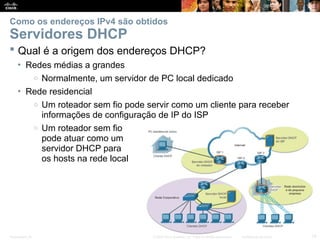

Servidores DHCP
 Qual é a origem dos endereços DHCP?
• Redes médias a grandes
o Normalmente, um servidor de PC local dedicado
• Rede residencial
o Um roteador sem fio pode servir como um cliente para receber
informações de configuração de IP do ISP
o Um roteador sem fio
pode atuar como um
servidor DHCP para
os hosts na rede local

Presentation_ID 16

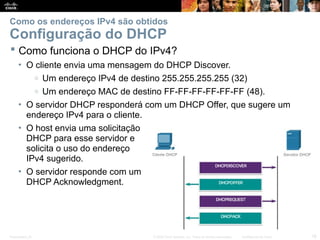

Configuração do DHCP
 Como funciona o DHCP do IPv4?
• O cliente envia uma mensagem do DHCP Discover.
o Um endereço IPv4 de destino 255.255.255.255 (32)
o Um endereço MAC de destino FF-FF-FF-FF-FF-FF (48).
• O servidor DHCP responderá com um DHCP Offer, que sugere um
endereço IPv4 para o cliente.
• O host envia uma solicitação
DHCP para esse servidor e
solicita o uso do endereço
IPv4 sugerido.
• O servidor responde com um
DHCP Acknowledgment.

Presentation_ID 17
4.4 Gerenciamento de
endereços IPv4

Presentation_ID 18

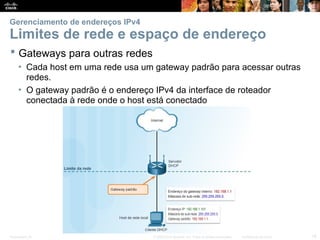

Gerenciamento de endereços IPv4
Limites de rede e espaço de endereço
 Gateways para outras redes
• Cada host em uma rede usa um gateway padrão para acessar outras
redes.
• O gateway padrão é o endereço IPv4 da interface de roteador
conectada à rede onde o host está conectado

Presentation_ID 19

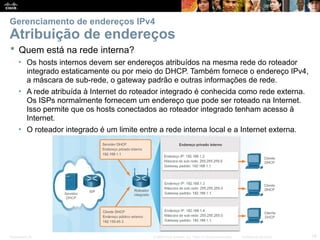

Atribuição de endereços
 Quem está na rede interna?
• Os hosts internos devem ser endereços atribuídos na mesma rede do roteador
integrado estaticamente ou por meio do DHCP. Também fornece o endereço IPv4,
a máscara de sub-rede, o gateway padrão e outras informações de rede.
• A rede atribuída à Internet do roteador integrado é conhecida como rede externa.
Os ISPs normalmente fornecem um endereço que pode ser roteado na Internet.
Isso permite que os hosts conectados ao roteador integrado tenham acesso à
Internet.
• O roteador integrado é um limite entre a rede interna local e a Internet externa.

Presentation_ID 20

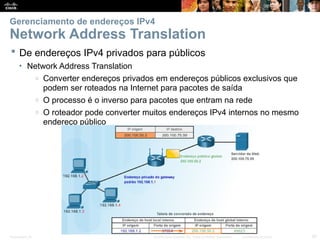

Network Address Translation
 De endereços IPv4 privados para públicos
• Network Address Translation
o Converter endereços privados em endereços públicos exclusivos que
podem ser roteados na Internet para pacotes de saída
o O processo é o inverso para pacotes que entram na rede
o O roteador pode converter muitos endereços IPv4 internos no mesmo
endereço público

Presentation_ID 21
4.5 Endereçamento com IPv6

Presentation_ID 22

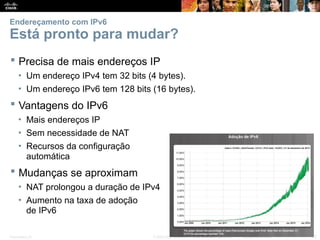

Endereçamento com IPv6
Está pronto para mudar?
 Precisa de mais endereços IP
• Um endereço IPv4 tem 32 bits (4 bytes).
• Um endereço IPv6 tem 128 bits (16 bytes).
 Vantagens do IPv6
• Mais endereços IP
• Sem necessidade de NAT
• Recursos da configuração
automática
 Mudanças se aproximam
• NAT prolongou a duração de IPv4
• Aumento na taxa de adoção
de IPv6

Presentation_ID 23

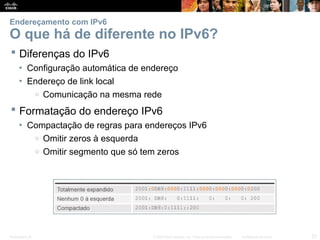

Endereçamento com IPv6
O que há de diferente no IPv6?
 Diferenças do IPv6
• Configuração automática de endereço
• Endereço de link local
o Comunicação na mesma rede
 Formatação do endereço IPv6
• Compactação de regras para endereços IPv6
o Omitir zeros à esquerda
o Omitir segmento que só tem zeros

Presentation_ID 24
