1. INCATEP 1
INCATEP
Capacitação na Operação com
Empilhadeira de Grande Porte

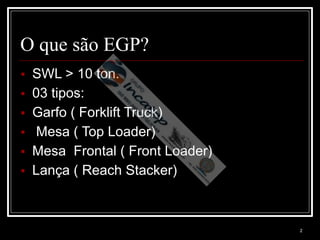

2. 2
O que são EGP?
▪ SWL > 10 ton.
▪ 03 tipos:
▪ Garfo ( Forklift Truck)
▪ Mesa ( Top Loader)
▪ Mesa Frontal ( Front Loader)
▪ Lança ( Reach Stacker)

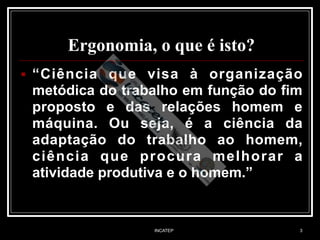

3. INCATEP 3
Ergonomia, o que é isto?
■ “Ciência que visa à organização
metódica do trabalho em função do fim
proposto e das relações homem e
máquina. Ou seja, é a ciência da
adaptação do trabalho ao homem,
ciência que procura melhorar a
atividade produtiva e o homem.”

4. INCATEP 4

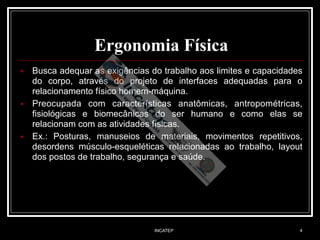

Ergonomia Física
■ Busca adequar as exigências do trabalho aos limites e capacidades
do corpo, através do projeto de interfaces adequadas para o
relacionamento físico homem-máquina.
■ Preocupada com características anatômicas, antropométricas,
fisiológicas e biomecânicas do ser humano e como elas se
relacionam com as atividades físicas.
■ Ex.: Posturas, manuseios de materiais, movimentos repetitivos,
desordens músculo-esqueléticas relacionadas ao trabalho, layout
dos postos de trabalho, segurança e saúde.

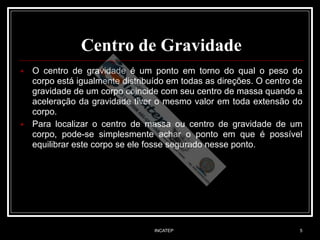

5. INCATEP 5
Centro de Gravidade
■ O centro de gravidade é um ponto em torno do qual o peso do
corpo está igualmente distribuído em todas as direções. O centro de
gravidade de um corpo coincide com seu centro de massa quando a
aceleração da gravidade tiver o mesmo valor em toda extensão do
corpo.
■ Para localizar o centro de massa ou centro de gravidade de um
corpo, pode-se simplesmente achar o ponto em que é possível
equilibrar este corpo se ele fosse segurado nesse ponto.

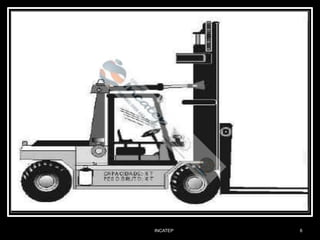

6. INCATEP 6

7. INCATEP 7

8. INCATEP 8

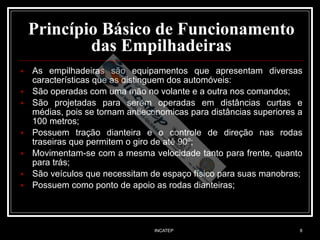

Princípio Básico de Funcionamento
das Empilhadeiras
■ As empilhadeiras são equipamentos que apresentam diversas
características que as distinguem dos automóveis:
■ São operadas com uma mão no volante e a outra nos comandos;
■ São projetadas para serem operadas em distâncias curtas e
médias, pois se tornam antieconomicas para distâncias superiores a
100 metros;
■ Possuem tração dianteira e o controle de direção nas rodas
traseiras que permitem o giro de até 90º;
■ Movimentam-se com a mesma velocidade tanto para frente, quanto
para trás;
■ São veículos que necessitam de espaço físico para suas manobras;
■ Possuem como ponto de apoio as rodas dianteiras;

9. INCATEP 9

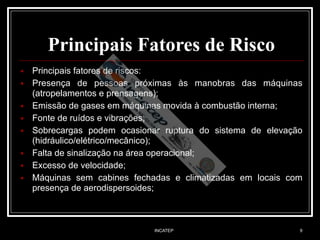

Principais Fatores de Risco
■ Principais fatores de riscos:
■ Presença de pessoas próximas às manobras das máquinas
(atropelamentos e prensagens);
■ Emissão de gases em máquinas movida à combustão interna;
■ Fonte de ruídos e vibrações;
■ Sobrecargas podem ocasionar ruptura do sistema de elevação
(hidráulico/elétrico/mecânico);
■ Falta de sinalização na área operacional;
■ Excesso de velocidade;
■ Máquinas sem cabines fechadas e climatizadas em locais com
presença de aerodispersoides;

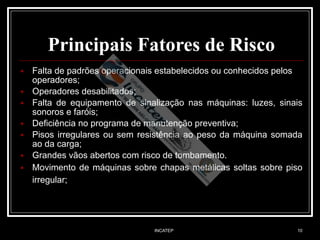

10. INCATEP 10
Principais Fatores de Risco
■ Falta de padrões operacionais estabelecidos ou conhecidos pelos
operadores;
■ Operadores desabilitados;
■ Falta de equipamento de sinalização nas máquinas: luzes, sinais
sonoros e faróis;
■ Deficiência no programa de manutenção preventiva;
■ Pisos irregulares ou sem resistência ao peso da máquina somada
ao da carga;
■ Grandes vãos abertos com risco de tombamento.
■ Movimento de máquinas sobre chapas metálicas soltas sobre piso
irregular;

11. INCATEP 11

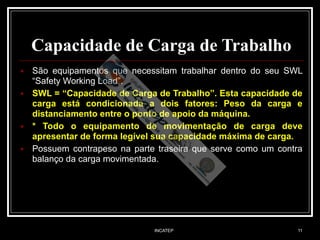

Capacidade de Carga de Trabalho
■ São equipamentos que necessitam trabalhar dentro do seu SWL
“Safety Working Load”.
■ SWL = “Capacidade de Carga de Trabalho”. Esta capacidade de
carga está condicionada a dois fatores: Peso da carga e
distanciamento entre o ponto de apoio da máquina.
■ * Todo o equipamento de movimentação de carga deve
apresentar de forma legível sua capacidade máxima de carga.
■ Possuem contrapeso na parte traseira que serve como um contra
balanço da carga movimentada.

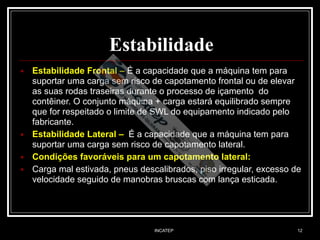

12. INCATEP 12
Estabilidade
■ Estabilidade Frontal – É a capacidade que a máquina tem para
suportar uma carga sem risco de capotamento frontal ou de elevar
as suas rodas traseiras durante o processo de içamento do
contêiner. O conjunto máquina + carga estará equilibrado sempre
que for respeitado o limite de SWL do equipamento indicado pelo
fabricante.
■ Estabilidade Lateral – É a capacidade que a máquina tem para
suportar uma carga sem risco de capotamento lateral.
■ Condições favoráveis para um capotamento lateral:
■ Carga mal estivada, pneus descalibrados, piso irregular, excesso de
velocidade seguido de manobras bruscas com lança esticada.

13. INCATEP 13

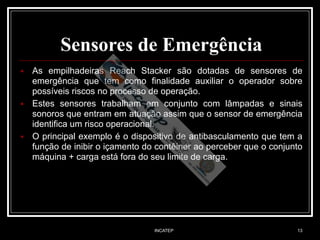

Sensores de Emergência
■ As empilhadeiras Reach Stacker são dotadas de sensores de
emergência que tem como finalidade auxiliar o operador sobre
possíveis riscos no processo de operação.
■ Estes sensores trabalham em conjunto com lâmpadas e sinais
sonoros que entram em atuação assim que o sensor de emergência
identifica um risco operacional.
■ O principal exemplo é o dispositivo de antibasculamento que tem a
função de inibir o içamento do contêiner ao perceber que o conjunto
máquina + carga está fora do seu limite de carga.

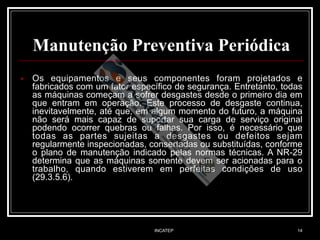

14. INCATEP 14
Manutenção Preventiva Periódica
!
■ Os equipamentos e seus componentes foram projetados e
fabricados com um fator específico de segurança. Entretanto, todas
as máquinas começam a sofrer desgastes desde o primeiro dia em
que entram em operação. Este processo de desgaste continua,
inevitavelmente, até que, em algum momento do futuro, a máquina
não será mais capaz de suportar sua carga de serviço original
podendo ocorrer quebras ou falhas. Por isso, é necessário que
todas as partes sujeitas a desgastes ou defeitos sejam
regularmente inspecionadas, consertadas ou substituídas, conforme
o plano de manutenção indicado pelas normas técnicas. A NR-29
determina que as máquinas somente devem ser acionadas para o
trabalho, quando estiverem em perfeitas condições de uso
(29.3.5.6).

15. INCATEP 15

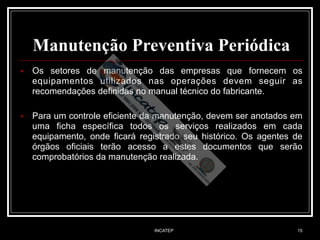

Manutenção Preventiva Periódica
■ Os setores de manutenção das empresas que fornecem os
equipamentos utilizados nas operações devem seguir as
recomendações definidas no manual técnico do fabricante.
■ Para um controle eficiente da manutenção, devem ser anotados em
uma ficha específica todos os serviços realizados em cada
equipamento, onde ficará registrado seu histórico. Os agentes de
órgãos oficiais terão acesso a estes documentos que serão
comprobatórios da manutenção realizada.

16. INCATEP 16

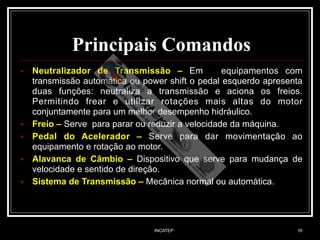

Principais Comandos
■ Neutralizador de Transmissão – Em equipamentos com
transmissão automática ou power shift o pedal esquerdo apresenta
duas funções: neutraliza a transmissão e aciona os freios.
Permitindo frear e utilizar rotações mais altas do motor
conjuntamente para um melhor desempenho hidráulico.
■ Freio – Serve para parar ou reduzir a velocidade da máquina.
■ Pedal do Acelerador – Serve para dar movimentação ao
equipamento e rotação ao motor.
■ Alavanca de Câmbio – Dispositivo que serve para mudança de
velocidade e sentido de direção.
■ Sistema de Transmissão – Mecânica normal ou automática.

17. INCATEP 17

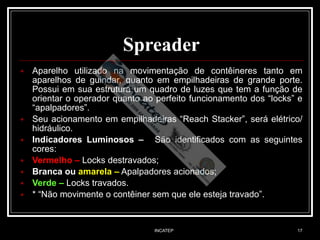

Spreader
■ Aparelho utilizado na movimentação de contêineres tanto em
aparelhos de guindar, quanto em empilhadeiras de grande porte.
Possui em sua estrutura um quadro de luzes que tem a função de
orientar o operador quanto ao perfeito funcionamento dos “locks” e
“apalpadores”.
■ Seu acionamento em empilhadeiras “Reach Stacker”, será elétrico/
hidráulico.
■ Indicadores Luminosos – São identificados com as seguintes
cores:
■ Vermelho – Locks destravados;
■ Branca ou amarela – Apalpadores acionados;
■ Verde – Locks travados.
■ * “Não movimente o contêiner sem que ele esteja travado”.

18. INCATEP 18

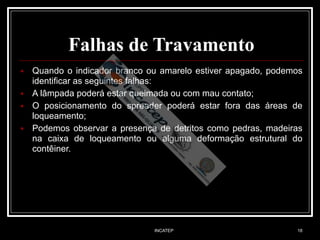

Falhas de Travamento
■ Quando o indicador branco ou amarelo estiver apagado, podemos
identificar as seguintes falhas:
■ A lâmpada poderá estar queimada ou com mau contato;
■ O posicionamento do spreader poderá estar fora das áreas de
loqueamento;
■ Podemos observar a presença de detritos como pedras, madeiras
na caixa de loqueamento ou alguma deformação estrutural do
contêiner.

19. INCATEP 19

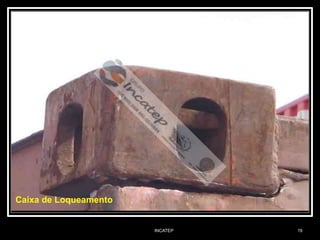

Caixa de Loqueamento

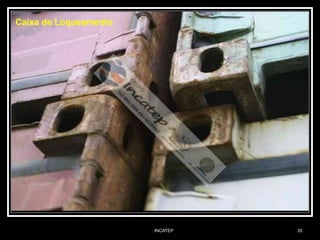

20. INCATEP 20
Caixa de Loqueamento

21. INCATEP 21

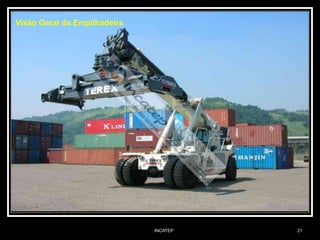

Visão Geral da Empilhadeira

22. INCATEP 22

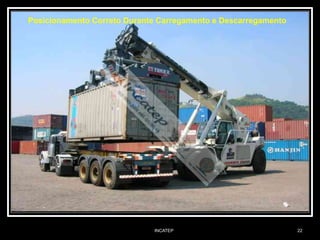

Posicionamento Correto Durante Carregamento e Descarregamento

23. INCATEP 23
Içamento de Contêiner

24. INCATEP 24
Desnível Devido a Má Estivagem da Carga

25. INCATEP 25

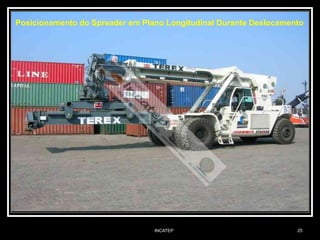

Posicionamento do Spreader em Plano Longitudinal Durante Deslocamento

26. INCATEP 26

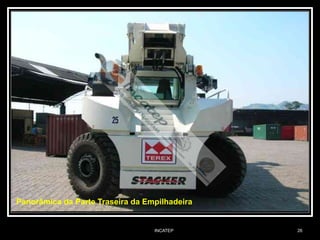

Panorâmica da Parte Traseira da Empilhadeira

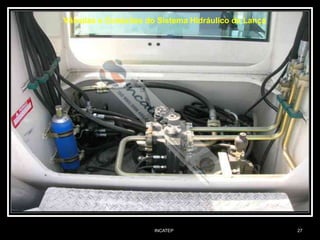

27. INCATEP 27
Válvulas e Conexões do Sistema Hidráulico da Lança

28. INCATEP 28

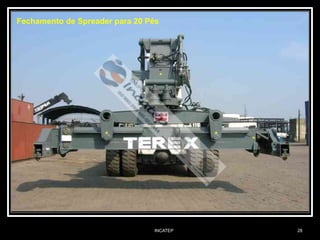

Fechamento de Spreader para 20 Pés

29. INCATEP 29

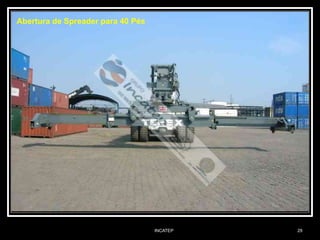

Abertura de Spreader para 40 Pés

30. INCATEP 30
Corrente de Abertura do Spreader

31. INCATEP 31

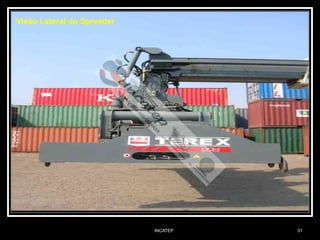

Visão Lateral do Spreader

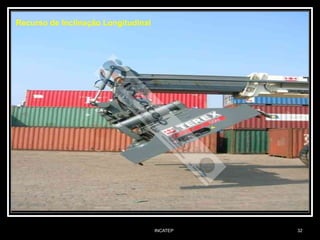

32. INCATEP 32

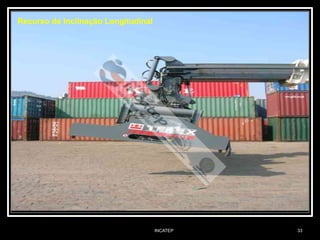

Recurso de Inclinação Longitudinal

33. INCATEP 33
Recurso de Inclinação Longitudinal

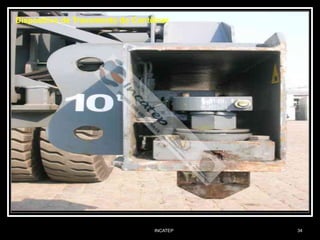

34. INCATEP 34
Dispositivo de Travamento do Contêiner

35. INCATEP 35
Visão Inferior do Dispositivo de Travamento
Sensor de Apalpamento

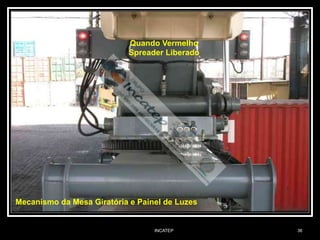

36. INCATEP 36
Mecanismo da Mesa Giratória e Painel de Luzes
Quando Vermelho
Spreader Liberado

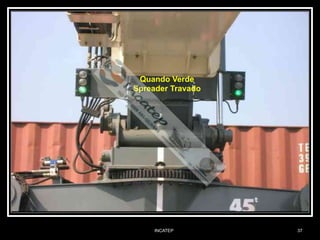

37. INCATEP 37
Quando Verde
Spreader Travado

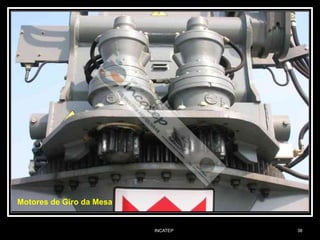

38. INCATEP 38
Motores de Giro da Mesa

39. INCATEP 39

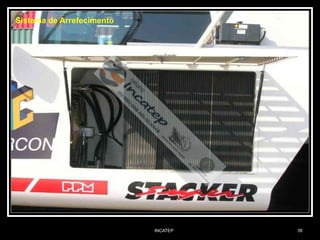

Sistema de Arrefecimento

40. INCATEP 40

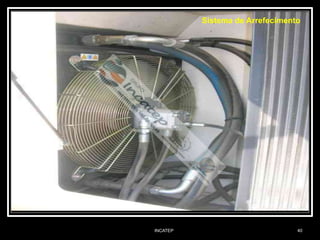

Sistema de Arrefecimento

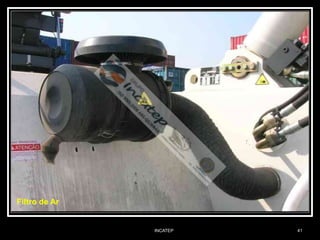

41. INCATEP 41
Filtro de Ar

42. INCATEP 42

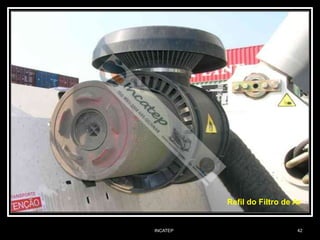

Refil do Filtro de Ar

43. INCATEP 43
Marcador de óleo Hidráulico

44. INCATEP 44
Marcador de Óleo Hidráulico

45. INCATEP 45
Válvula de Abastecimento

46. INCATEP 46

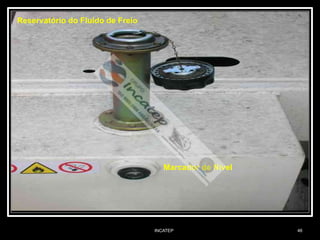

Reservatório do Fluido de Freio
Marcador de Nível

47. INCATEP 47
Panorâmica do Bloco do Motor

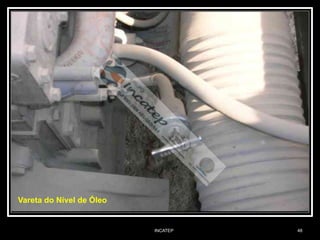

48. INCATEP 48
Vareta do Nível de Óleo

49. INCATEP 49

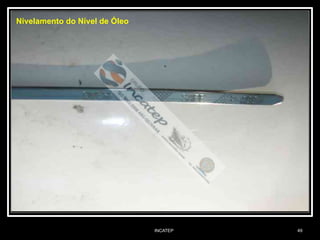

Nivelamento do Nível de Óleo

50. INCATEP 50

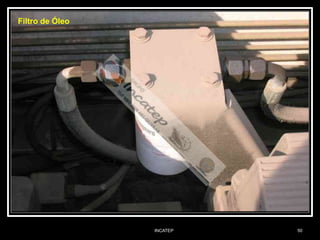

Filtro de Óleo

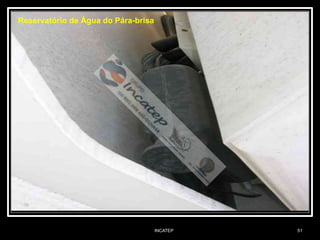

51. INCATEP 51
Reservatório de Água do Pára-brisa

52. INCATEP 52

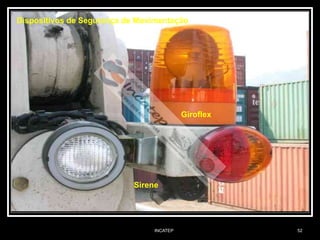

Dispositivos de Segurança de Movimentação
Giroflex
Sirene

53. INCATEP 53

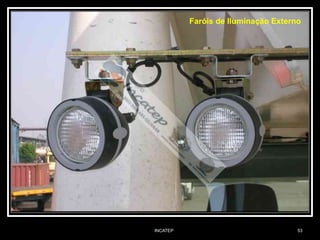

Faróis de Iluminação Externo

54. INCATEP 54

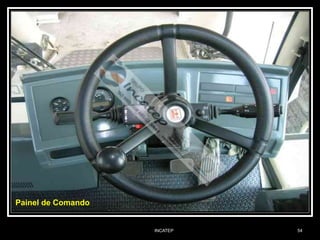

Painel de Comando

55. INCATEP 55

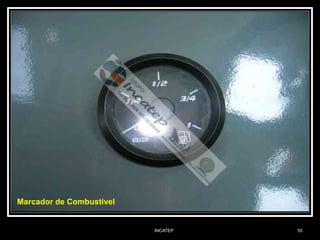

Marcador de Combustível

56. INCATEP 56

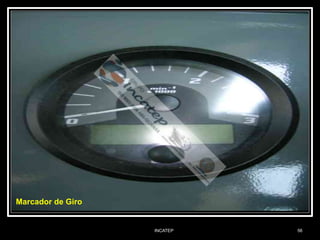

Marcador de Giro

57. INCATEP 57

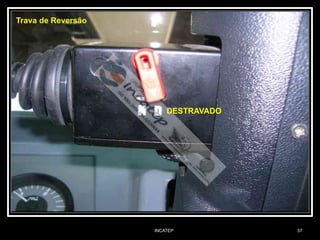

Trava de Reversão
DESTRAVADO

58. INCATEP 58

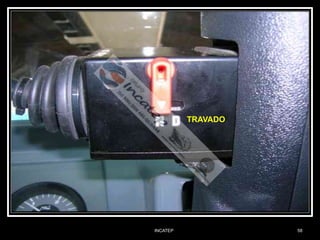

TRAVADO

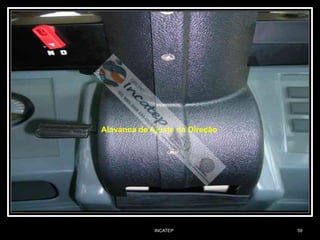

59. INCATEP 59
Alavanca de Ajuste da Direção

60. INCATEP 60

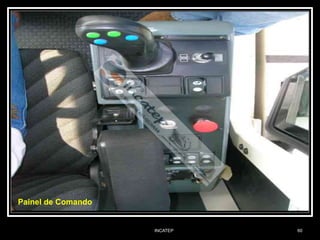

Painel de Comando

61. INCATEP 61

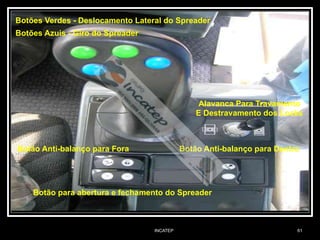

Botões Verdes - Deslocamento Lateral do Spreader
Botões Azuis - Giro do Spreader
Alavanca Para Travamento
E Destravamento dos Locks
Botão Anti-balanço para Fora
Botão para abertura e fechamento do Spreader
Botão Anti-balanço para Dentro

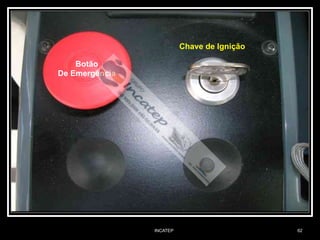

62. INCATEP 62
Botão
De Emergência
Chave de Ignição

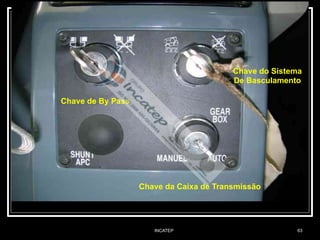

63. INCATEP 63
Chave do Sistema
De Basculamento
Chave de By Pass
Chave da Caixa de Transmissão

64. INCATEP 64

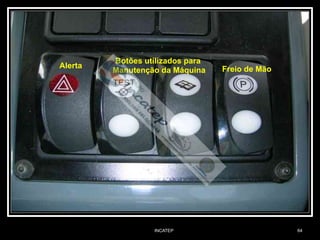

Alerta Freio de Mão
Botões utilizados para
Manutenção da Máquina

65. INCATEP 65

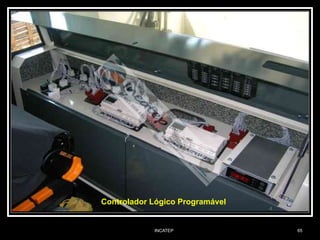

Controlador Lógico Programável

66. INCATEP 66

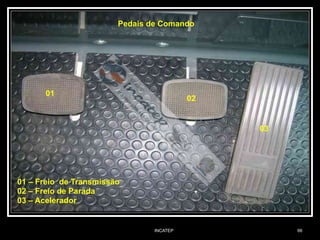

Pedais de Comando
01
02
03
01 – Freio de Transmissão
02 – Freio de Parada
03 – Acelerador

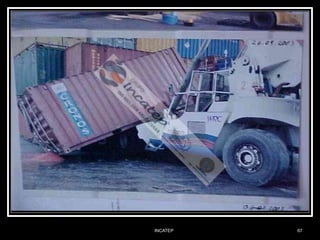

67. INCATEP 67

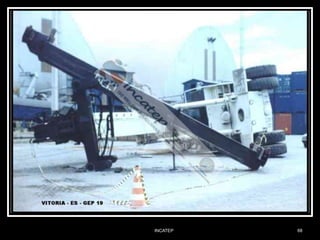

68. INCATEP 68

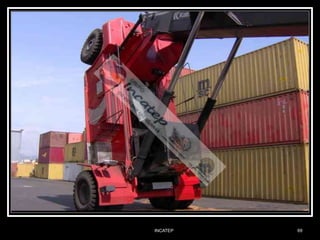

69. INCATEP 69

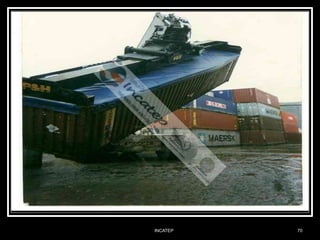

70. INCATEP 70

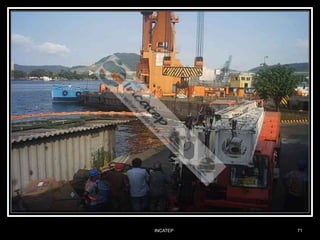

71. INCATEP 71

72. INCATEP 72

73. INCATEP 73

74. INCATEP 74

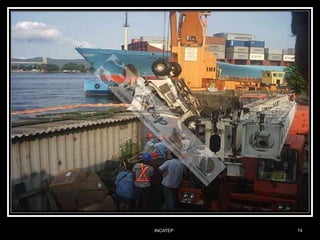

75. INCATEP 75

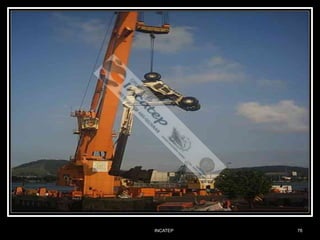

76. INCATEP 76

77. INCATEP 77

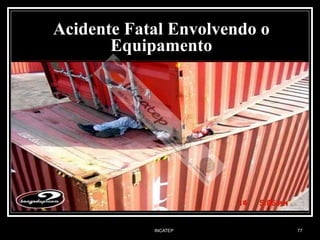

Acidente Fatal Envolvendo o
Equipamento

78. INCATEP 78
Acidente Fatal Envolvendo o
Equipamento
