O documento descreve os principais sistemas de movimentação e transporte de materiais, classificando-os em granel, carga unitária e embalagem. Apresenta os principais tipos de equipamentos como empilhadeiras, guindastes, transportadores e trilhos, destacando a importância da seleção adequada considerando fatores como custo, capacidade e aplicação.

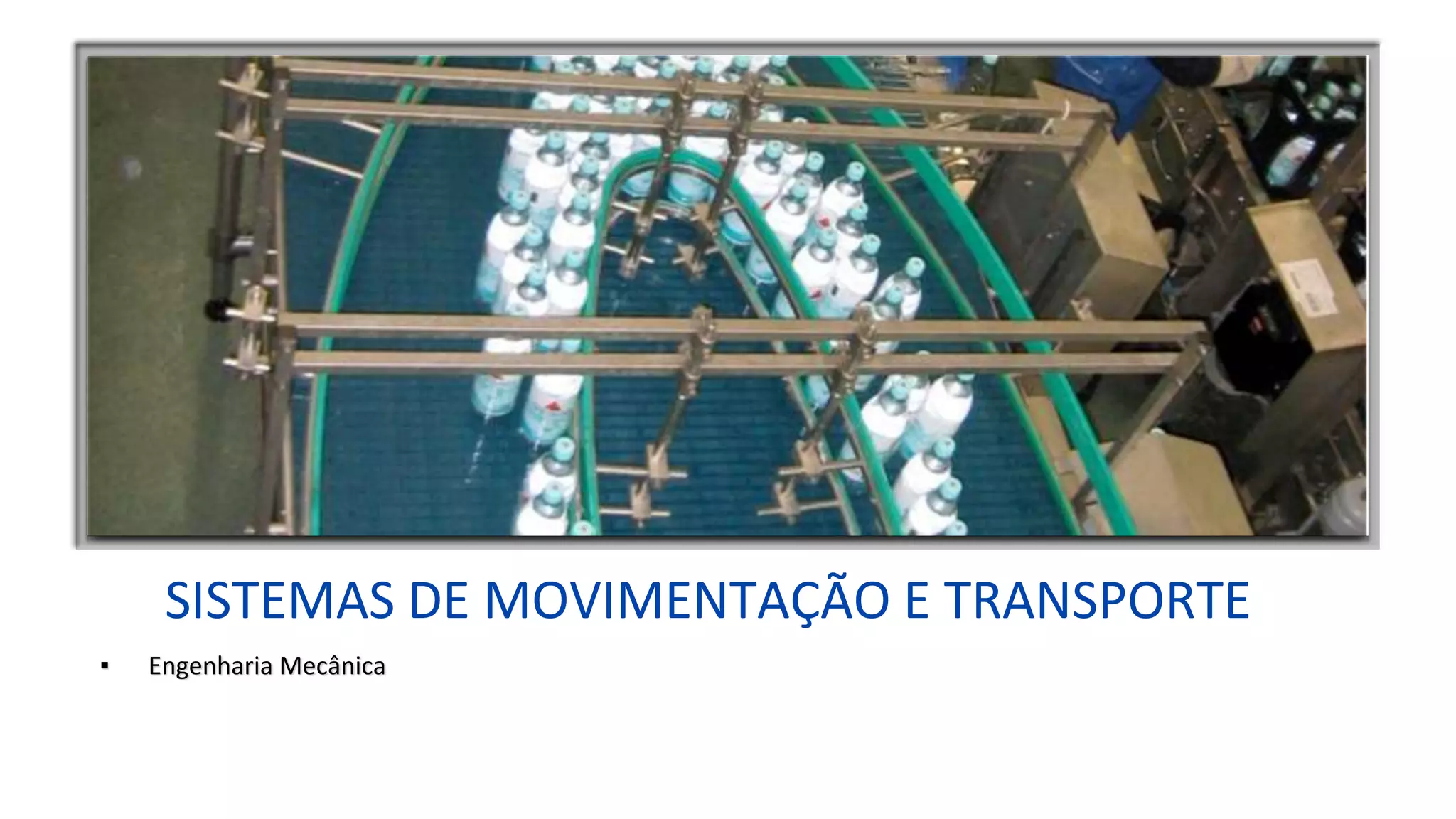

1. SISTEMAS DE MOVIMENTAÇÃO E TRANSPORTE
▪ Engenharia Mecânica

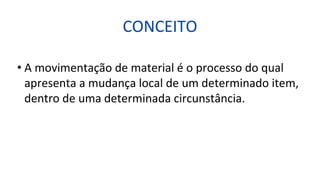

2. CONCEITO
• A movimentação de material é o processo do qual
apresenta a mudança local de um determinado item,
dentro de uma determinada circunstância.

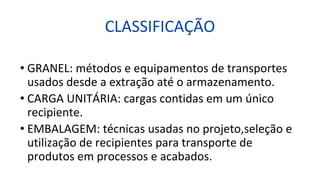

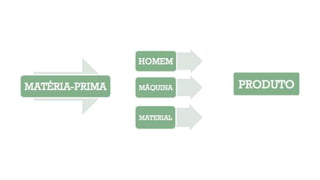

4. CLASSIFICAÇÃO
• GRANEL: métodos e equipamentos de transportes
usados desde a extração até o armazenamento.
• CARGA UNITÁRIA: cargas contidas em um único
recipiente.
• EMBALAGEM: técnicas usadas no projeto,seleção e
utilização de recipientes para transporte de
produtos em processos e acabados.

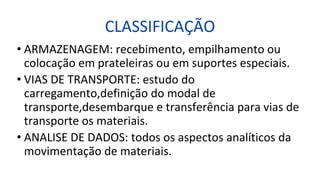

5. CLASSIFICAÇÃO
• ARMAZENAGEM: recebimento, empilhamento ou
colocação em prateleiras ou em suportes especiais.
• VIAS DE TRANSPORTE: estudo do
carregamento,definição do modal de
transporte,desembarque e transferência para vias de
transporte os materiais.
• ANALISE DE DADOS: todos os aspectos analíticos da
movimentação de materiais.

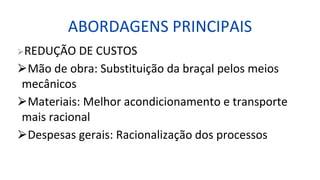

6. ABORDAGENS PRINCIPAIS
⮚REDUÇÃO DE CUSTOS
⮚Mão de obra: Substituição da braçal pelos meios
mecânicos
⮚Materiais: Melhor acondicionamento e transporte
mais racional
⮚Despesas gerais: Racionalização dos processos

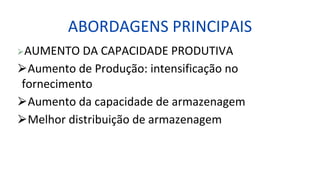

7. ABORDAGENS PRINCIPAIS
⮚AUMENTO DA CAPACIDADE PRODUTIVA
⮚Aumento de Produção: intensificação no
fornecimento
⮚Aumento da capacidade de armazenagem
⮚Melhor distribuição de armazenagem

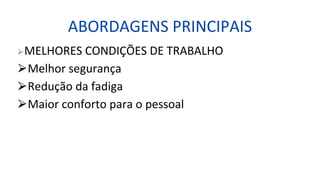

8. ABORDAGENS PRINCIPAIS
⮚MELHORES CONDIÇÕES DE TRABALHO
⮚Melhor segurança
⮚Redução da fadiga
⮚Maior conforto para o pessoal

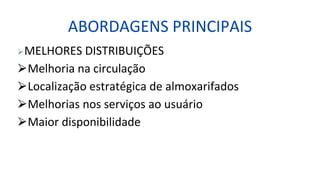

9. ABORDAGENS PRINCIPAIS
⮚MELHORES DISTRIBUIÇÕES
⮚Melhoria na circulação
⮚Localização estratégica de almoxarifados
⮚Melhorias nos serviços ao usuário
⮚Maior disponibilidade

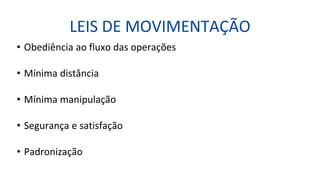

10. LEIS DE MOVIMENTAÇÃO
• Obediência ao fluxo das operações
• Mínima distância
• Mínima manipulação
• Segurança e satisfação
• Padronização

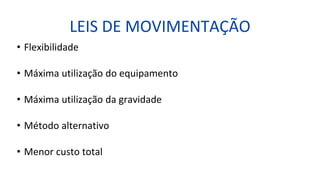

11. LEIS DE MOVIMENTAÇÃO
• Flexibilidade
• Máxima utilização do equipamento
• Máxima utilização da gravidade
• Método alternativo
• Menor custo total

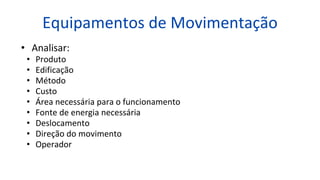

12. Equipamentos de Movimentação
• Analisar:
• Produto
• Edificação
• Método
• Custo
• Área necessária para o funcionamento
• Fonte de energia necessária
• Deslocamento
• Direção do movimento
• Operador

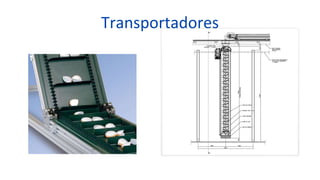

13. Transportadores

14. Guindastes, talhas, elevadores

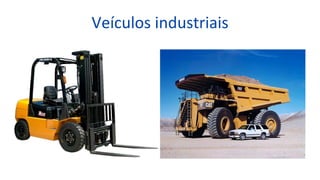

15. Veículos industriais

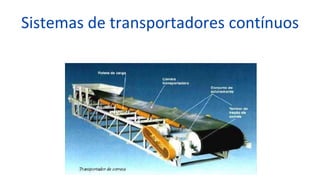

16. Sistemas de transportadores contínuos

17. Descarregadores

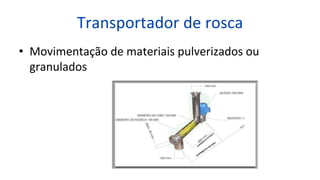

18. Transportador de rosca
• Movimentação de materiais pulverizados ou
granulados

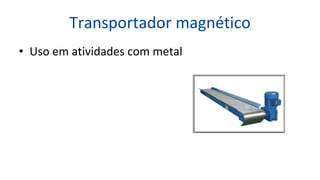

19. Transportador magnético
• Uso em atividades com metal

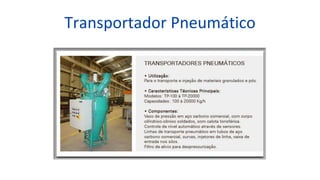

20. Transportador Pneumático

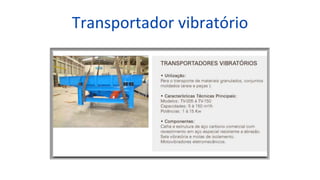

21. Transportador vibratório

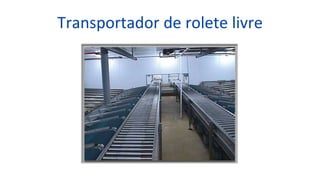

22. Transportador de rolete livre

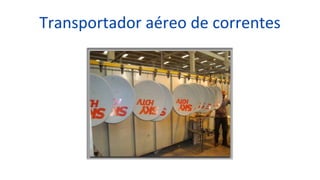

23. Transportador aéreo de correntes

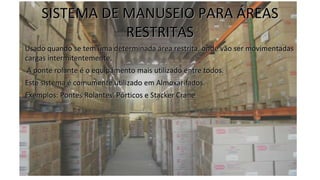

24. SISTEMA DE MANUSEIO PARA ÁREAS
RESTRITAS
• Usado quando se tem uma determinada área restrita, onde vão ser movimentadas
cargas intermitentemente.
• A ponte rolante é o equipamento mais utilizado entre todos.
• Este sistema é comumente utilizado em Almoxarifados.
• Exemplos: Pontes Rolantes, Pórticos e Stacker Crane

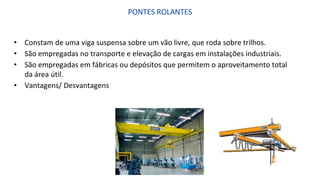

25. PONTES ROLANTES
• Constam de uma viga suspensa sobre um vão livre, que roda sobre trilhos.
• São empregadas no transporte e elevação de cargas em instalações industriais.
• São empregadas em fábricas ou depósitos que permitem o aproveitamento total
da área útil.
• Vantagens/ Desvantagens

26. PÓRTICOS
• São vigas elevadas e autossustentáveis sobre trilhos.
• Possuem sistema de elevação semelhante ao das pontes rolantes.
• São utilizados no armazenamento em locais descobertos.
• Vantagens/Desvantagens

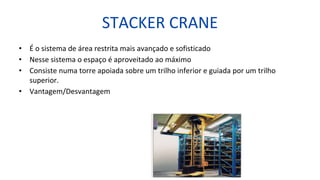

27. STACKER CRANE
• É o sistema de área restrita mais avançado e sofisticado
• Nesse sistema o espaço é aproveitado ao máximo
• Consiste numa torre apoiada sobre um trilho inferior e guiada por um trilho
superior.
• Vantagem/Desvantagem

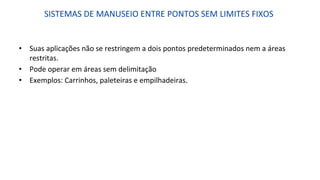

28. SISTEMAS DE MANUSEIO ENTRE PONTOS SEM LIMITES FIXOS
• Suas aplicações não se restringem a dois pontos predeterminados nem a áreas
restritas.
• Pode operar em áreas sem delimitação
• Exemplos: Carrinhos, paleteiras e empilhadeiras.

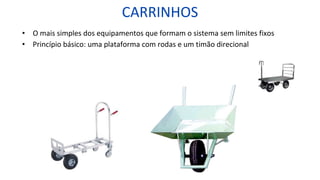

29. CARRINHOS
• O mais simples dos equipamentos que formam o sistema sem limites fixos
• Princípio básico: uma plataforma com rodas e um timão direcional

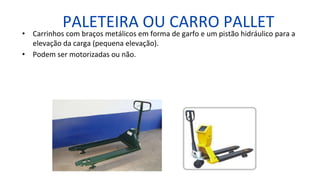

30. PALETEIRA OU CARRO PALLET
• Carrinhos com braços metálicos em forma de garfo e um pistão hidráulico para a
elevação da carga (pequena elevação).
• Podem ser motorizadas ou não.

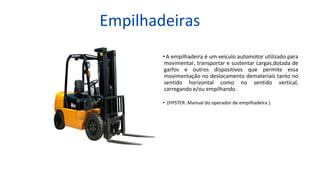

31. Empilhadeiras
•A empilhadeira é um veículo automotor utilizado para
movimentar, transportar e sustentar cargas,dotada de
garfos e outros dispositivos que permite essa
movimentação no deslocamento demateriais tanto no
sentido horizontal como no sentido vertical,
carregando e/ou empilhando.
• ´(HYSTER. Manual do operador de empilhadeira ).

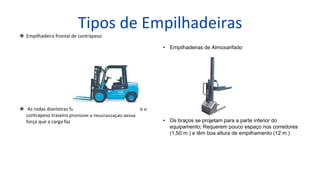

32. Tipos de Empilhadeiras
❖ Empilhadeira frontal de contrapeso
❖ As rodas dianteiras funcionam como ponto de apoio e o
contrapeso traseiro promove a neutralização dessa
força que a carga faz
• Empilhadeiras de Almoxarifado
• Os braços se projetam para a parte inferior do
equipamento; Requerem pouco espaço nos corredores
(1,50 m ) e têm boa altura de empilhamento (12 m )

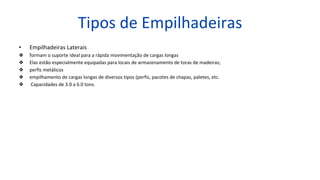

33. Tipos de Empilhadeiras
• Empilhadeiras Laterais
❖ formam o suporte ideal para a rápida movimentação de cargas longas
❖ Elas estão especialmente equipadas para locais de armazenamento de toras de madeiras;
❖ perfis metálicos
❖ empilhamento de cargas longas de diversos tipos (perfis, pacotes de chapas, paletes, etc.
❖ Capacidades de 3.0 a 6.0 tons.

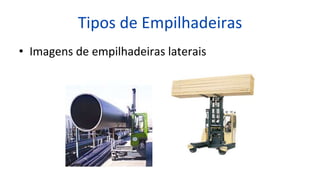

34. Tipos de Empilhadeiras
• Imagens de empilhadeiras laterais

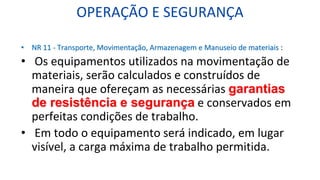

35. OPERAÇÃO E SEGURANÇA
• NR 11 - Transporte, Movimentação, Armazenagem e Manuseio de materiais :
• Os equipamentos utilizados na movimentação de
materiais, serão calculados e construídos de
maneira que ofereçam as necessárias garantias
de resistência e segurança e conservados em
perfeitas condições de trabalho.
• Em todo o equipamento será indicado, em lugar
visível, a carga máxima de trabalho permitida.

36. OPERAÇÃO E SEGURANÇA
• Para os equipamentos destinados à movimentação do
pessoal serão exigidas condições especiais de
segurança.
• Nos equipamentos de transporte, com força motriz
própria, o operador deverá receber treinamento
específico, dado pela empresa, que o habilitará nessa
função.
• Nos locais fechados ou pouco ventilados, a emissão de
gases tóxicos, por máquinas transportadoras, deverá ser
controlada para evitar concentrações, no ambiente de
trabalho, acima dos limites permissíveis

37. NORMAS DE SEGURANÇA DE EMPRESAS – USO DE
EMPILHADEIRAS
• A) Abastecimento de gasolina e carga de bateria( só podem ser feitos em lugares
específicos, desligar motor, não fumar durante o processo).
• Inspecionar (abastecimento, freios de pé e de estacionamento, pneus, direção,
buzina e etc).
• Diminuir marcha ao se aproximar de pessoas
• Parar sempre que a carga demonstrar anormalidade

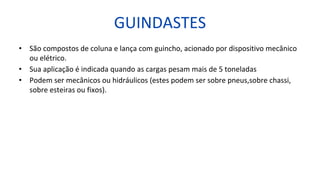

38. GUINDASTES
• São compostos de coluna e lança com guincho, acionado por dispositivo mecânico
ou elétrico.
• Sua aplicação é indicada quando as cargas pesam mais de 5 toneladas
• Podem ser mecânicos ou hidráulicos (estes podem ser sobre pneus,sobre chassi,
sobre esteiras ou fixos).

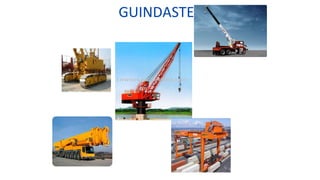

39. GUINDASTES

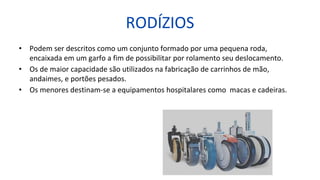

40. RODÍZIOS
• Podem ser descritos como um conjunto formado por uma pequena roda,
encaixada em um garfo a fim de possibilitar por rolamento seu deslocamento.
• Os de maior capacidade são utilizados na fabricação de carrinhos de mão,
andaimes, e portões pesados.
• Os menores destinam-se a equipamentos hospitalares como macas e cadeiras.

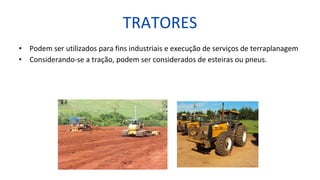

41. TRATORES
• Podem ser utilizados para fins industriais e execução de serviços de terraplanagem
• Considerando-se a tração, podem ser considerados de esteiras ou pneus.

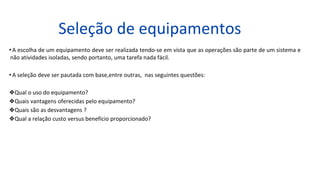

42. Seleção de equipamentos
•A escolha de um equipamento deve ser realizada tendo-se em vista que as operações são parte de um sistema e
não atividades isoladas, sendo portanto, uma tarefa nada fácil.
•A seleção deve ser pautada com base,entre outras, nas seguintes questões:
❖Qual o uso do equipamento?
❖Quais vantagens oferecidas pelo equipamento?
❖Quais são as desvantagens ?
❖Qual a relação custo versus benefício proporcionado?

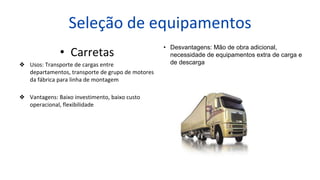

43. Seleção de equipamentos
• Carretas
❖ Usos: Transporte de cargas entre
departamentos, transporte de grupo de motores
da fábrica para linha de montagem
❖ Vantagens: Baixo investimento, baixo custo
operacional, flexibilidade
• Desvantagens: Mão de obra adicional,
necessidade de equipamentos extra de carga e
de descarga

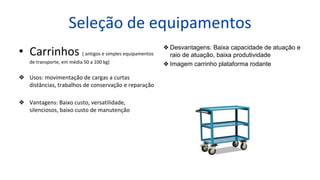

44. Seleção de equipamentos
• Carrinhos ( antigos e simples equipamentos
de transporte, em média 50 a 100 kg)
❖ Usos: movimentação de cargas a curtas
distâncias, trabalhos de conservação e reparação
❖ Vantagens: Baixo custo, versatilidade,
silenciosos, baixo custo de manutenção
❖ Desvantagens: Baixa capacidade de atuação e
raio de atuação, baixa produtividade
❖ Imagem carrinho plataforma rodante

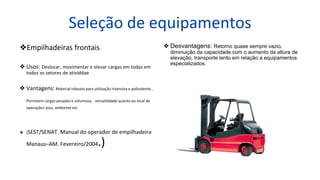

45. Seleção de equipamentos
❖Empilhadeiras frontais
❖ Usos: Deslocar, movimentar e elevar cargas em todas em
todos os setores de atividdae
❖ Vantagens: Material robusto para utilização intensiva e polivalente ,
Permitem cargas pesadas e volumosa, versatilidade quanto ao local de
operação> piso, ambiente etc
❖ (SEST/SENAT. Manual do operador de empilhadeira
Manaus–AM. Fevereiro/2004.)
❖ Desvantagens: Retorno quase sempre vazio,
diminuição da capacidade com o aumento da altura de
elevação, transporte lento em relação a equipamentos
especializados.

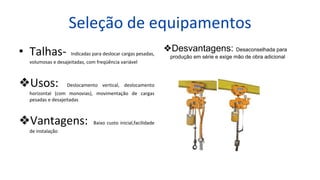

46. Seleção de equipamentos
• Talhas- Indicadas para deslocar cargas pesadas,
volumosas e desajeitadas, com freqüência variável
❖Usos: Deslocamento vertical, deslocamento
horizontal (com monovias), movimentação de cargas
pesadas e desajeitadas
❖Vantagens: Baixo custo inicial,facilidade
de instalação
❖Desvantagens: Desaconselhada para
produção em série e exige mão de obra adicional

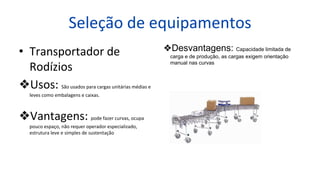

47. Seleção de equipamentos
• Transportador de
Rodízios
❖Usos: São usados para cargas unitárias médias e
leves como embalagens e caixas.
❖Vantagens: pode fazer curvas, ocupa
pouco espaço, não requer operador especializado,
estrutura leve e simples de sustentação
❖Desvantagens: Capacidade limitada de
carga e de produção, as cargas exigem orientação
manual nas curvas

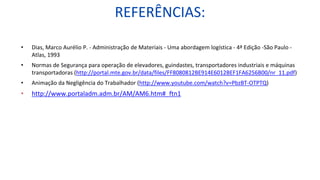

48. REFERÊNCIAS:
• Dias, Marco Aurélio P. - Administração de Materiais - Uma abordagem logística - 4ª Edição -São Paulo -
Atlas, 1993
• Normas de Segurança para operação de elevadores, guindastes, transportadores industriais e máquinas
transportadoras (http://portal.mte.gov.br/data/files/FF8080812BE914E6012BEF1FA6256B00/nr_11.pdf)
• Animação da Negligência do Trabalhador (http://www.youtube.com/watch?v=PbzBT-OTPTQ)
• http://www.portaladm.adm.br/AM/AM6.htm#_ftn1
