EMPILHADEIRA

11. A empilhadeira é um veículo de grande utilidade, pois substitui com
grande vantagem outros métodos de transporte e movimentação de
materiais.
HISTÓRIA

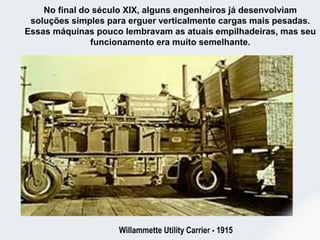

12. No final do século XIX, alguns engenheiros já desenvolviam
soluções simples para erguer verticalmente cargas mais pesadas.
Essas máquinas pouco lembravam as atuais empilhadeiras, mas seu
funcionamento era muito semelhante.
Willammette Utility Carrier - 1915

13. The Baker Rauch & Lang - 1915
Indústria Bélica – 1ª Gerra Mundial

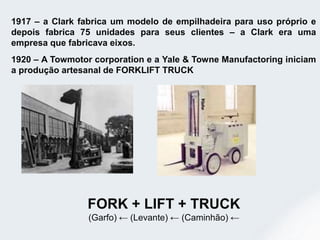

14. 1917 – a Clark fabrica um modelo de empilhadeira para uso próprio e
depois fabrica 75 unidades para seus clientes – a Clark era uma
empresa que fabricava eixos.

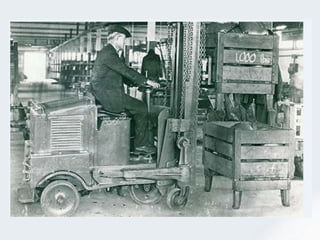

1920 – A Towmotor corporation e a Yale & Towne Manufactoring iniciam
a produção artesanal de FORKLIFT TRUCK
FORK + LIFT + TRUCK
(Garfo) ← (Levante) ← (Caminhão) ←

16. São as primeiras imagens dos formatos de empilhadeiras que temos
com o principio de colunas e garfos.

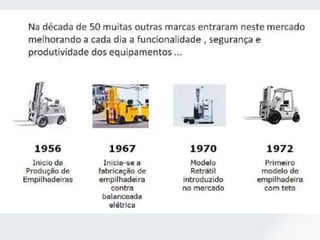

17. 1956 – Inicio da produção de empilhadeiras contemporâneas, onde
começa a preocupação de funcionalidade do equipamento e
produtividade visando aumento da produção.

19. 19
www.iaco.com.br
EMPILHADEIRA

20. 20
www.iaco.com.br
EMPILHADEIRA
Qual a definição de Risco ?

21. 21
www.iaco.com.br
EMPILHADEIRA
Perigo é o mesmo que risco ? dê
exemplos:

22. 22
www.iaco.com.br
EMPILHADEIRA

23. 23
www.iaco.com.br
EMPILHADEIRA

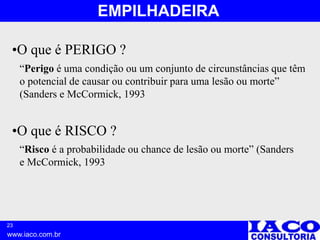

•O que é RISCO ?
•O que é PERIGO ?
“Perigo é uma condição ou um conjunto de circunstâncias que têm
o potencial de causar ou contribuir para uma lesão ou morte”
(Sanders e McCormick, 1993
“Risco é a probabilidade ou chance de lesão ou morte” (Sanders
e McCormick, 1993

24. 24
www.iaco.com.br
EMPILHADEIRA

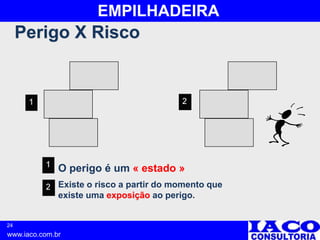

Perigo X Risco
O perigo é um « estado »
Existe o risco a partir do momento que
existe uma exposição ao perigo.

25. 25
www.iaco.com.br
EMPILHADEIRA

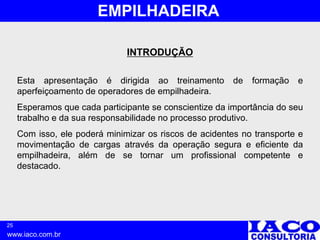

INTRODUÇÃO
Esta apresentação é dirigida ao treinamento de formação e
aperfeiçoamento de operadores de empilhadeira.
Esperamos que cada participante se conscientize da importância do seu
trabalho e da sua responsabilidade no processo produtivo.
Com isso, ele poderá minimizar os riscos de acidentes no transporte e
movimentação de cargas através da operação segura e eficiente da
empilhadeira, além de se tornar um profissional competente e
destacado.

26. 26
www.iaco.com.br
EMPILHADEIRA

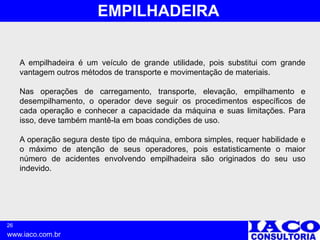

A empilhadeira é um veículo de grande utilidade, pois substitui com grande
vantagem outros métodos de transporte e movimentação de materiais.
Nas operações de carregamento, transporte, elevação, empilhamento e
desempilhamento, o operador deve seguir os procedimentos específicos de
cada operação e conhecer a capacidade da máquina e suas limitações. Para
isso, deve também mantê-la em boas condições de uso.
A operação segura deste tipo de máquina, embora simples, requer habilidade e
o máximo de atenção de seus operadores, pois estatisticamente o maior
número de acidentes envolvendo empilhadeira são originados do seu uso
indevido.

27. 27
www.iaco.com.br
EMPILHADEIRA

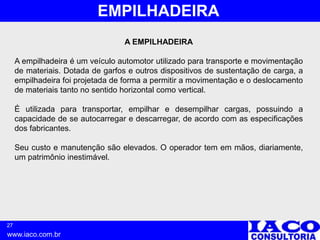

A EMPILHADEIRA
A empilhadeira é um veículo automotor utilizado para transporte e movimentação
de materiais. Dotada de garfos e outros dispositivos de sustentação de carga, a
empilhadeira foi projetada de forma a permitir a movimentação e o deslocamento
de materiais tanto no sentido horizontal como vertical.
É utilizada para transportar, empilhar e desempilhar cargas, possuindo a
capacidade de se autocarregar e descarregar, de acordo com as especificações
dos fabricantes.
Seu custo e manutenção são elevados. O operador tem em mãos, diariamente,
um patrimônio inestimável.

28. 28
www.iaco.com.br
EMPILHADEIRA

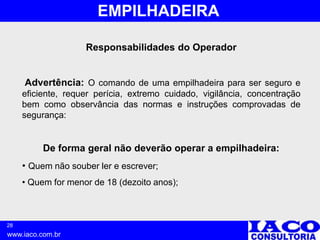

Responsabilidades do Operador
Advertência: O comando de uma empilhadeira para ser seguro e
eficiente, requer perícia, extremo cuidado, vigilância, concentração
bem como observância das normas e instruções comprovadas de
segurança:
De forma geral não deverão operar a empilhadeira:
• Quem não souber ler e escrever;
• Quem for menor de 18 (dezoito anos);

29. 29
www.iaco.com.br
EMPILHADEIRA

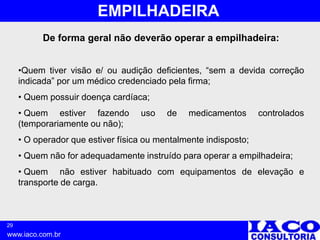

De forma geral não deverão operar a empilhadeira:
•Quem tiver visão e/ ou audição deficientes, “sem a devida correção
indicada” por um médico credenciado pela firma;
• Quem possuir doença cardíaca;
• Quem estiver fazendo uso de medicamentos controlados
(temporariamente ou não);
• O operador que estiver física ou mentalmente indisposto;
• Quem não for adequadamente instruído para operar a empilhadeira;
• Quem não estiver habituado com equipamentos de elevação e
transporte de carga.

30. 30
www.iaco.com.br
EMPILHADEIRA
OPERADOR?
Pessoa habilitada e treinada, autorizada com
conhecimento funcional do equipamento.
É o responsável direto pela segurança da
operação, pessoas e demais bens
interligados a ela.

31. 31
www.iaco.com.br
EMPILHADEIRA

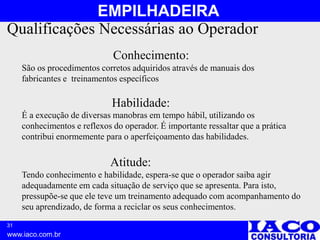

Qualificações Necessárias ao Operador
Conhecimento:
São os procedimentos corretos adquiridos através de manuais dos
fabricantes e treinamentos específicos
Habilidade:
É a execução de diversas manobras em tempo hábil, utilizando os
conhecimentos e reflexos do operador. É importante ressaltar que a prática
contribui enormemente para o aperfeiçoamento das habilidades.
Atitude:
Tendo conhecimento e habilidade, espera-se que o operador saiba agir
adequadamente em cada situação de serviço que se apresenta. Para isto,
pressupõe-se que ele teve um treinamento adequado com acompanhamento do
seu aprendizado, de forma a reciclar os seus conhecimentos.

32. 32
www.iaco.com.br
EMPILHADEIRA

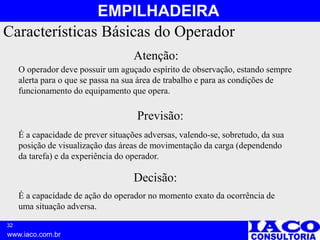

Características Básicas do Operador
Atenção:
O operador deve possuir um aguçado espírito de observação, estando sempre
alerta para o que se passa na sua área de trabalho e para as condições de
funcionamento do equipamento que opera.
É a capacidade de prever situações adversas, valendo-se, sobretudo, da sua
posição de visualização das áreas de movimentação da carga (dependendo
da tarefa) e da experiência do operador.
Previsão:
É a capacidade de ação do operador no momento exato da ocorrência de
uma situação adversa.
Decisão:

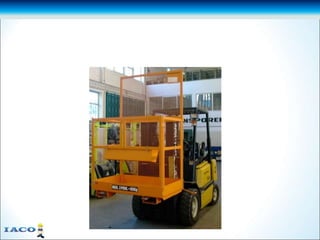

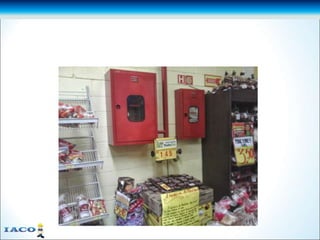

38. 38
www.iaco.com.br
EMPILHADEIRA

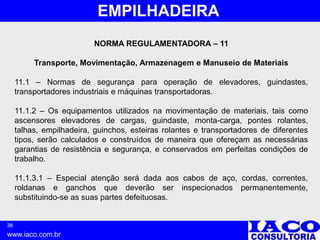

NORMA REGULAMENTADORA – 11
Transporte, Movimentação, Armazenagem e Manuseio de Materiais
11.1 – Normas de segurança para operação de elevadores, guindastes,
transportadores industriais e máquinas transportadoras.
11.1.2 – Os equipamentos utilizados na movimentação de materiais, tais como
ascensores elevadores de cargas, guindaste, monta-carga, pontes rolantes,
talhas, empilhadeira, guinchos, esteiras rolantes e transportadores de diferentes
tipos, serão calculados e construídos de maneira que ofereçam as necessárias
garantias de resistência e segurança, e conservados em perfeitas condições de
trabalho.
11.1.3.1 – Especial atenção será dada aos cabos de aço, cordas, correntes,
roldanas e ganchos que deverão ser inspecionados permanentemente,
substituindo-se as suas partes defeituosas.

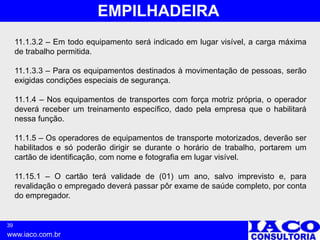

39. 39
www.iaco.com.br
EMPILHADEIRA
11.1.3.2 – Em todo equipamento será indicado em lugar visível, a carga máxima
de trabalho permitida.
11.1.3.3 – Para os equipamentos destinados à movimentação de pessoas, serão
exigidas condições especiais de segurança.
11.1.4 – Nos equipamentos de transportes com força motriz própria, o operador
deverá receber um treinamento específico, dado pela empresa que o habilitará
nessa função.
11.1.5 – Os operadores de equipamentos de transporte motorizados, deverão ser
habilitados e só poderão dirigir se durante o horário de trabalho, portarem um
cartão de identificação, com nome e fotografia em lugar visível.
11.15.1 – O cartão terá validade de (01) um ano, salvo imprevisto e, para
revalidação o empregado deverá passar pôr exame de saúde completo, por conta
do empregador.

40. 40
www.iaco.com.br
EMPILHADEIRA

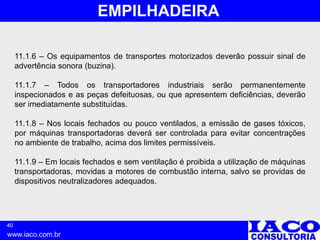

11.1.6 – Os equipamentos de transportes motorizados deverão possuir sinal de
advertência sonora (buzina).
11.1.7 – Todos os transportadores industriais serão permanentemente
inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão
ser imediatamente substituídas.
11.1.8 – Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos,
por máquinas transportadoras deverá ser controlada para evitar concentrações
no ambiente de trabalho, acima dos limites permissíveis.
11.1.9 – Em locais fechados e sem ventilação é proibida a utilização de máquinas
transportadoras, movidas a motores de combustão interna, salvo se providas de
dispositivos neutralizadores adequados.

41. 41
www.iaco.com.br
EMPILHADEIRA

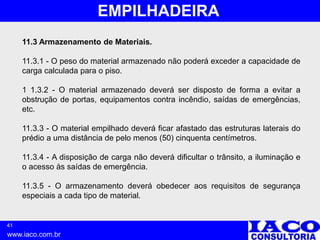

11.3 Armazenamento de Materiais.
11.3.1 - O peso do material armazenado não poderá exceder a capacidade de
carga calculada para o piso.
1 1.3.2 - O material armazenado deverá ser disposto de forma a evitar a
obstrução de portas, equipamentos contra incêndio, saídas de emergências,
etc.
11.3.3 - O material empilhado deverá ficar afastado das estruturas laterais do
prédio a uma distância de pelo menos (50) cinquenta centímetros.
11.3.4 - A disposição de carga não deverá dificultar o trânsito, a iluminação e
o acesso às saídas de emergência.
11.3.5 - O armazenamento deverá obedecer aos requisitos de segurança
especiais a cada tipo de material.

42. 42
www.iaco.com.br
EMPILHADEIRA
Regulamentação Legal
• NR-11 - Transporte, Movimentação,
Armazenagem e Manuseio de Materiais
11.1.5. Nos equipamentos de transporte, com força
motriz própria, o operador deverá receber um
treinamento específico, dado pela empresa, que o
habilitará nessa função.

43. 43
www.iaco.com.br
EMPILHADEIRA
NORMA REGULAMENTADORA Nº 11 (NR 11)

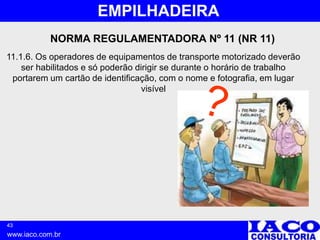

11.1.6. Os operadores de equipamentos de transporte motorizado deverão
ser habilitados e só poderão dirigir se durante o horário de trabalho
portarem um cartão de identificação, com o nome e fotografia, em lugar
visível

44. 44
www.iaco.com.br
EMPILHADEIRA

45. 45
www.iaco.com.br
EMPILHADEIRA

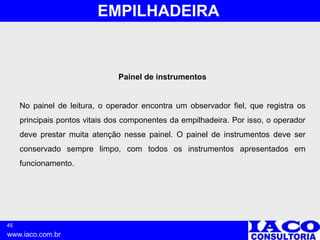

Painel de instrumentos
No painel de leitura, o operador encontra um observador fiel, que registra os
principais pontos vitais dos componentes da empilhadeira. Por isso, o operador
deve prestar muita atenção nesse painel. O painel de instrumentos deve ser
conservado sempre limpo, com todos os instrumentos apresentados em
funcionamento.

46. 46
www.iaco.com.br
EMPILHADEIRA

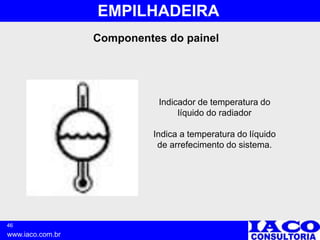

Componentes do painel
Indicador de temperatura do
líquido do radiador
Indica a temperatura do líquido
de arrefecimento do sistema.

47. 47
www.iaco.com.br
EMPILHADEIRA

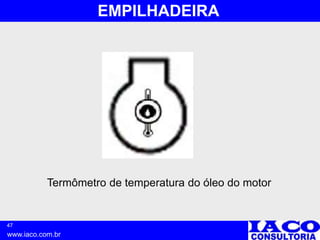

Termômetro de temperatura do óleo do motor

48. 48
www.iaco.com.br
EMPILHADEIRA

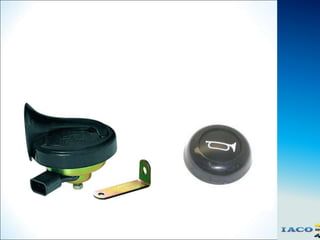

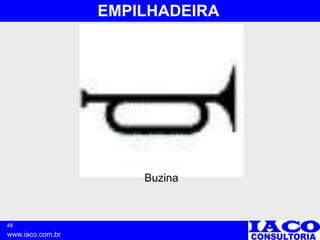

Buzina

49. 49
www.iaco.com.br
EMPILHADEIRA

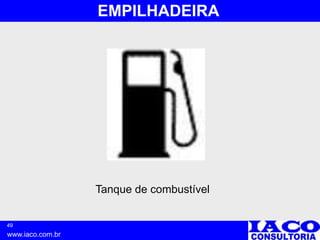

Tanque de combustível

50. 50
www.iaco.com.br
EMPILHADEIRA

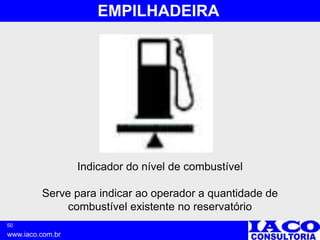

Indicador do nível de combustível
Serve para indicar ao operador a quantidade de
combustível existente no reservatório

51. 51
www.iaco.com.br
EMPILHADEIRA

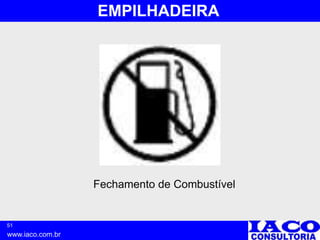

Fechamento de Combustível

52. 52
www.iaco.com.br
EMPILHADEIRA

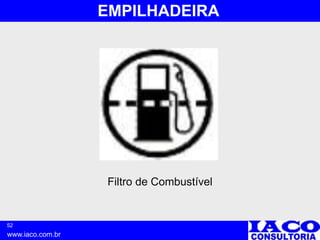

Filtro de Combustível

53. 53
www.iaco.com.br
EMPILHADEIRA
Volume cheio

54. 54
www.iaco.com.br
EMPILHADEIRA

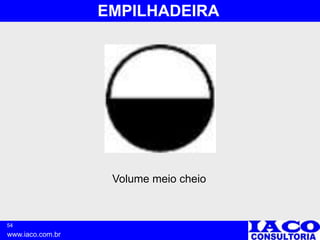

Volume meio cheio

55. 55
www.iaco.com.br
EMPILHADEIRA

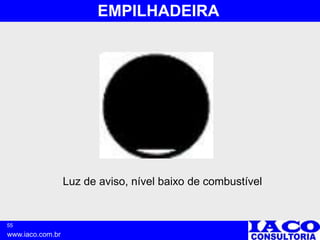

Luz de aviso, nível baixo de combustível

56. 56
www.iaco.com.br
EMPILHADEIRA

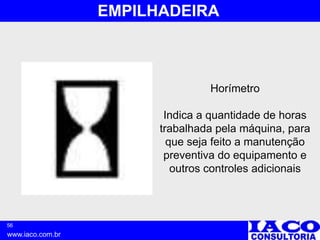

Horímetro
Indica a quantidade de horas
trabalhada pela máquina, para
que seja feito a manutenção
preventiva do equipamento e
outros controles adicionais

57. 57
www.iaco.com.br
EMPILHADEIRA

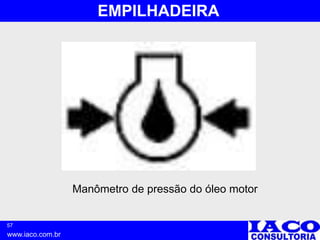

Manômetro de pressão do óleo motor

58. 58
www.iaco.com.br
EMPILHADEIRA

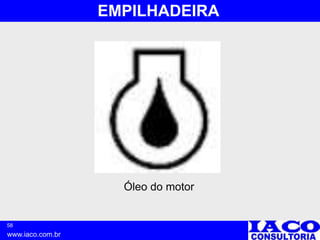

Óleo do motor

59. 59
www.iaco.com.br
EMPILHADEIRA

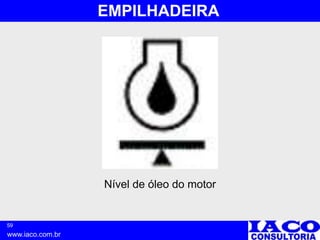

Nível de óleo do motor

60. 60
www.iaco.com.br
EMPILHADEIRA

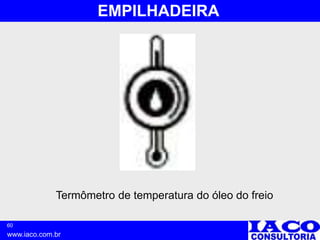

Termômetro de temperatura do óleo do freio

61. 61
www.iaco.com.br
EMPILHADEIRA

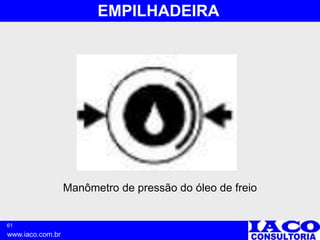

Manômetro de pressão do óleo de freio

62. 62
www.iaco.com.br
EMPILHADEIRA
Freio

63. 63
www.iaco.com.br
EMPILHADEIRA

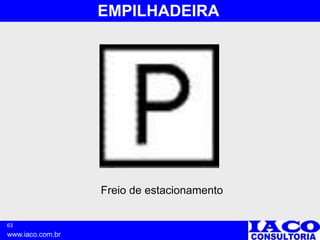

Freio de estacionamento

64. 64
www.iaco.com.br
EMPILHADEIRA
Freio de emergência

65. 65
www.iaco.com.br
EMPILHADEIRA

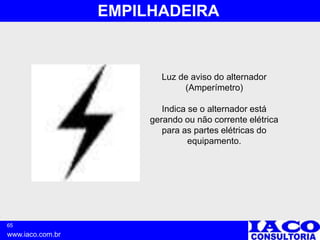

Luz de aviso do alternador
(Amperímetro)
Indica se o alternador está
gerando ou não corrente elétrica
para as partes elétricas do
equipamento.

66. 66
www.iaco.com.br
EMPILHADEIRA

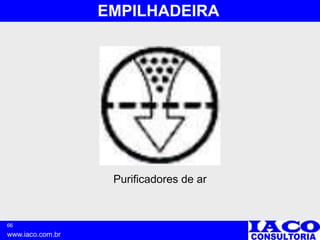

Purificadores de ar

67. 67
www.iaco.com.br
EMPILHADEIRA
Luz geral

68. 68
www.iaco.com.br
EMPILHADEIRA

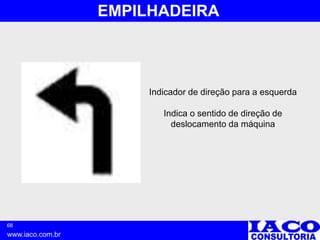

Indicador de direção para a esquerda
Indica o sentido de direção de
deslocamento da máquina

69. 69
www.iaco.com.br
EMPILHADEIRA

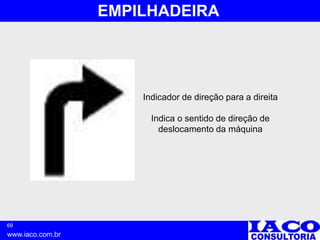

Indicador de direção para a direita
Indica o sentido de direção de
deslocamento da máquina

70. 70
www.iaco.com.br
EMPILHADEIRA

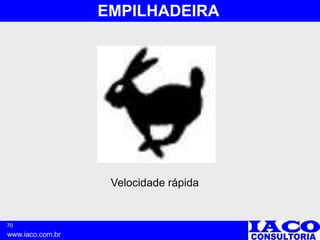

Velocidade rápida

71. 71
www.iaco.com.br
EMPILHADEIRA

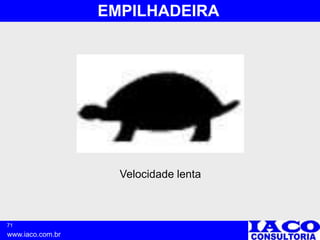

Velocidade lenta

72. 72
www.iaco.com.br
EMPILHADEIRA

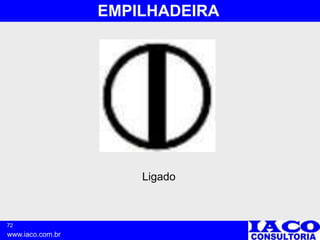

Ligado

73. 73
www.iaco.com.br
EMPILHADEIRA

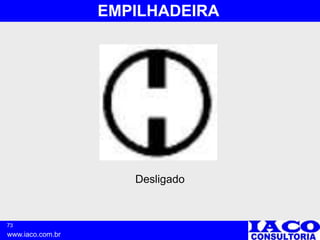

Desligado

74. 74
www.iaco.com.br
EMPILHADEIRA
Luz de aviso do cinto de segurança / alarme sonoro

75. 75
www.iaco.com.br
EMPILHADEIRA
Ao constatar uma anormalidade grave, o operador deve deixar a
máquina em aceleração lenta e verificar a causa da
anormalidade.

76. 76
www.iaco.com.br
EMPILHADEIRA

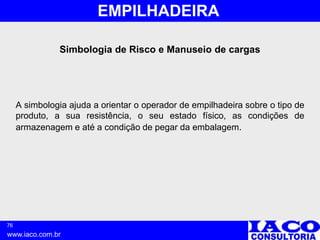

Simbologia de Risco e Manuseio de cargas
A simbologia ajuda a orientar o operador de empilhadeira sobre o tipo de
produto, a sua resistência, o seu estado físico, as condições de
armazenagem e até a condição de pegar da embalagem.

77. 77
www.iaco.com.br
EMPILHADEIRA

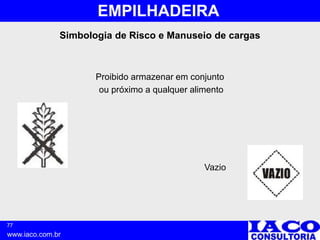

Simbologia de Risco e Manuseio de cargas
Proibido armazenar em conjunto
ou próximo a qualquer alimento
Vazio

78. 78
www.iaco.com.br
EMPILHADEIRA

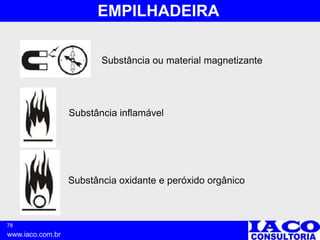

Substância ou material magnetizante
Substância inflamável
Substância oxidante e peróxido orgânico

79. 79
www.iaco.com.br
EMPILHADEIRA

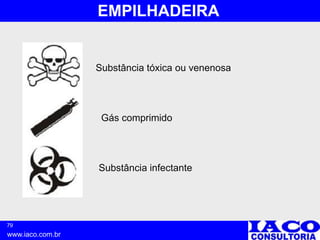

Substância tóxica ou venenosa
Substância infectante
Gás comprimido

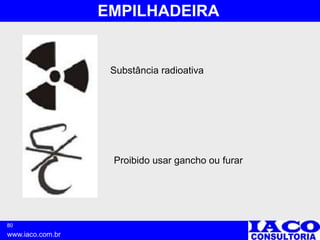

80. 80
www.iaco.com.br
EMPILHADEIRA
Substância radioativa
Proibido usar gancho ou furar

81. 81
www.iaco.com.br
EMPILHADEIRA

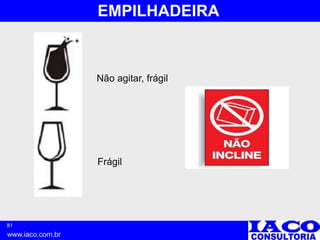

Frágil
Não agitar, frágil

82. 82
www.iaco.com.br
EMPILHADEIRA

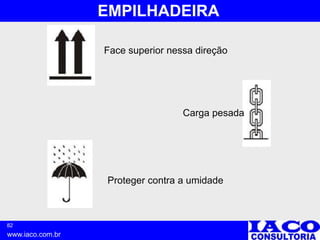

Face superior nessa direção
Carga pesada
Proteger contra a umidade

83. 83
www.iaco.com.br
EMPILHADEIRA

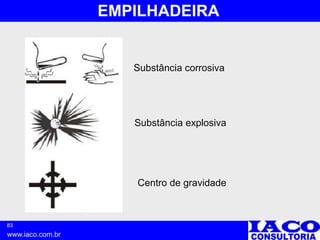

Substância corrosiva
Substância explosiva

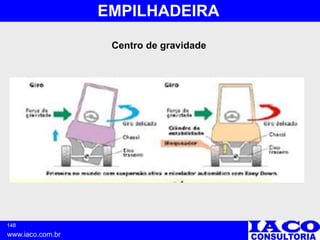

Centro de gravidade

84. 84
www.iaco.com.br
EMPILHADEIRA
Animais vivos
Proteger contra a luz
Proteger contra o calor

85. 85
www.iaco.com.br
EMPILHADEIRA
Mercadoria perecível
Empilhamento máximo
Usar garras pneumáticas

86. 86
www.iaco.com.br
EMPILHADEIRA

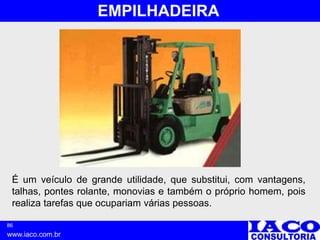

É um veículo de grande utilidade, que substitui, com vantagens,
talhas, pontes rolante, monovias e também o próprio homem, pois
realiza tarefas que ocupariam várias pessoas.

87. 87
www.iaco.com.br
EMPILHADEIRA

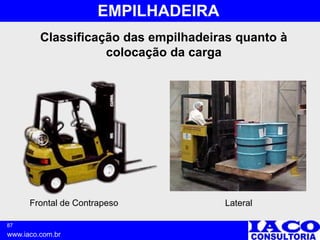

Classificação das empilhadeiras quanto à
colocação da carga
Frontal de Contrapeso Lateral

88. 88
www.iaco.com.br
EMPILHADEIRA
Elétrica

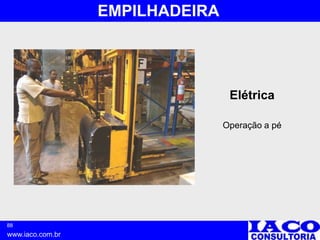

Operação a pé

89. 89
www.iaco.com.br
EMPILHADEIRA

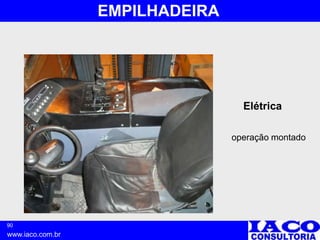

Elétrica
Sobre plataforma

90. 90
www.iaco.com.br
EMPILHADEIRA
operação montado
Elétrica

91. 91
www.iaco.com.br
EMPILHADEIRA

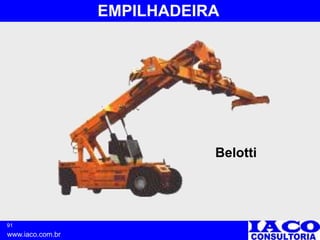

Belotti

92. 92
www.iaco.com.br
EMPILHADEIRA
Gasolina
Álcool
Diesel
Gás
Elétrica

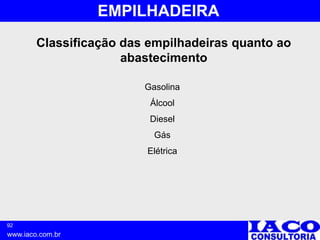

Classificação das empilhadeiras quanto ao
abastecimento

93. 93
www.iaco.com.br
EMPILHADEIRA
TIPOS DE EMPILHADEIRA
Gasolina
emite grande poluição
para o ambiente;

94. 94
www.iaco.com.br
EMPILHADEIRA

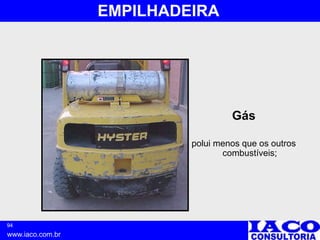

Gás
polui menos que os outros
combustíveis;

95. 95
www.iaco.com.br

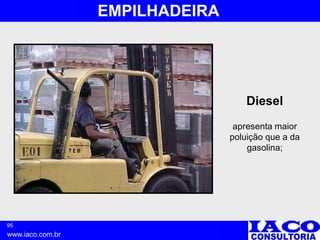

EMPILHADEIRA
Diesel
apresenta maior
poluição que a da
gasolina;

96. 96
www.iaco.com.br
EMPILHADEIRA

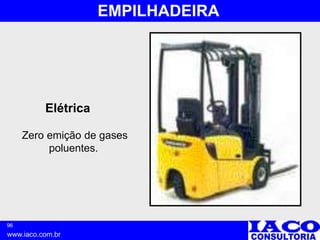

Elétrica
Zero emição de gases
poluentes.

97. 97
www.iaco.com.br
EMPILHADEIRA
Componentes Básicos da Empilhadeira

98. 98
www.iaco.com.br
EMPILHADEIRA

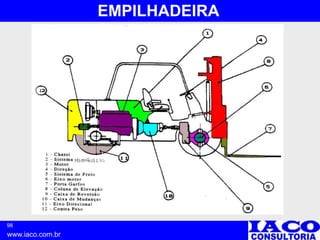

99. 99
www.iaco.com.br
EMPILHADEIRA
Componentes básicos da empilhadeira

100. 100
www.iaco.com.br

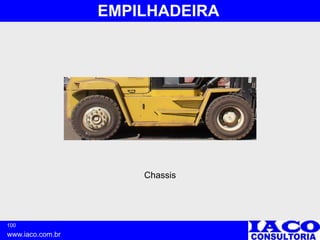

EMPILHADEIRA
Chassis

101. 101
www.iaco.com.br
EMPILHADEIRA

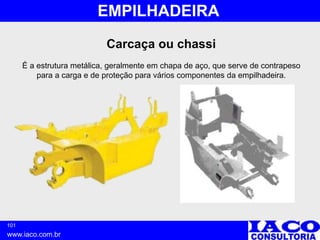

Carcaça ou chassi
É a estrutura metálica, geralmente em chapa de aço, que serve de contrapeso
para a carga e de proteção para vários componentes da empilhadeira.

102. 102
www.iaco.com.br
EMPILHADEIRA

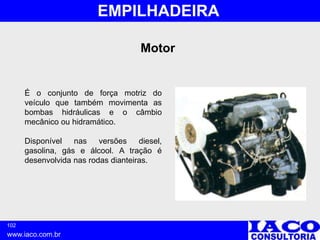

É o conjunto de força motriz do
veículo que também movimenta as
bombas hidráulicas e o câmbio
mecânico ou hidramático.
Disponível nas versões diesel,
gasolina, gás e álcool. A tração é
desenvolvida nas rodas dianteiras.
Motor

103. 103
www.iaco.com.br
EMPILHADEIRA
Caixa de mundanças Caixa reversora

104. 104
www.iaco.com.br
EMPILHADEIRA
Volante

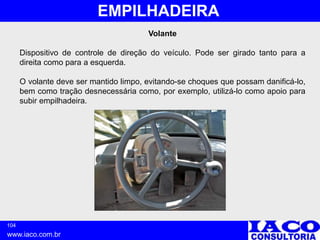

Dispositivo de controle de direção do veículo. Pode ser girado tanto para a
direita como para a esquerda.
O volante deve ser mantido limpo, evitando-se choques que possam danificá-lo,
bem como tração desnecessária como, por exemplo, utilizá-lo como apoio para
subir empilhadeira.

105. 105
www.iaco.com.br
EMPILHADEIRA

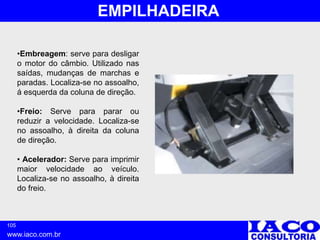

•Embreagem: serve para desligar
o motor do câmbio. Utilizado nas
saídas, mudanças de marchas e
paradas. Localiza-se no assoalho,
á esquerda da coluna de direção.
•Freio: Serve para parar ou
reduzir a velocidade. Localiza-se
no assoalho, à direita da coluna
de direção.
• Acelerador: Serve para imprimir
maior velocidade ao veículo.
Localiza-se no assoalho, à direita
do freio.

106. 106
www.iaco.com.br
EMPILHADEIRA

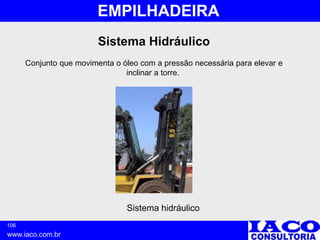

Sistema hidráulico
Sistema Hidráulico
Conjunto que movimenta o óleo com a pressão necessária para elevar e
inclinar a torre.

107. 107
www.iaco.com.br
EMPILHADEIRA

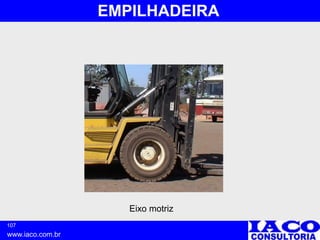

Eixo motriz

108. 108
www.iaco.com.br
EMPILHADEIRA

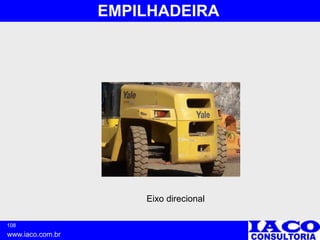

Eixo direcional

109. 109
www.iaco.com.br
EMPILHADEIRA
Disco
Sapata
Sistema de Freio

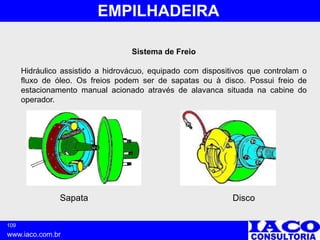

Hidráulico assistido a hidrovácuo, equipado com dispositivos que controlam o
fluxo de óleo. Os freios podem ser de sapatas ou à disco. Possui freio de
estacionamento manual acionado através de alavanca situada na cabine do
operador.

110. 110
www.iaco.com.br
EMPILHADEIRA

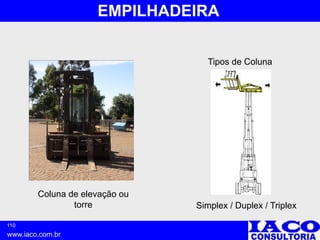

Coluna de elevação ou
torre
Tipos de Coluna
Simplex / Duplex / Triplex

111. 111
www.iaco.com.br
EMPILHADEIRA

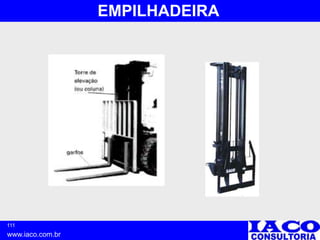

112. 112
www.iaco.com.br
EMPILHADEIRA

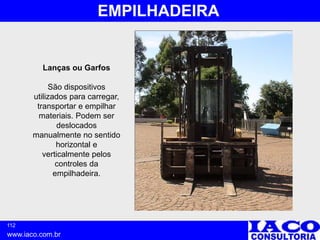

Lanças ou Garfos
São dispositivos
utilizados para carregar,
transportar e empilhar
materiais. Podem ser
deslocados
manualmente no sentido
horizontal e
verticalmente pelos
controles da
empilhadeira.

113. 113
www.iaco.com.br
EMPILHADEIRA
LANÇA OU GARFO

114. 114
www.iaco.com.br
EMPILHADEIRA

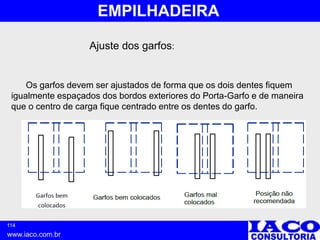

Ajuste dos garfos:
Os garfos devem ser ajustados de forma que os dois dentes fiquem
igualmente espaçados dos bordos exteriores do Porta-Garfo e de maneira
que o centro de carga fique centrado entre os dentes do garfo.

115. 115
www.iaco.com.br
EMPILHADEIRA

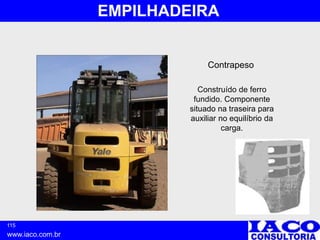

Contrapeso
Construído de ferro
fundido. Componente
situado na traseira para
auxiliar no equilíbrio da
carga.

116. 116
www.iaco.com.br
EMPILHADEIRA

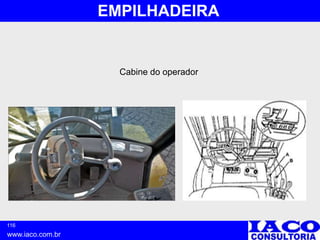

Cabine do operador

117. 117
www.iaco.com.br
EMPILHADEIRA

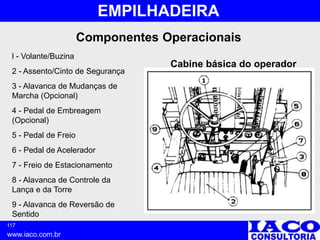

Componentes Operacionais
l - Volante/Buzina
2 - Assento/Cinto de Segurança
3 - Alavanca de Mudanças de
Marcha (Opcional)
4 - Pedal de Embreagem
(Opcional)
5 - Pedal de Freio
6 - Pedal de Acelerador
7 - Freio de Estacionamento
8 - Alavanca de Controle da
Lança e da Torre
9 - Alavanca de Reversão de
Sentido
Cabine básica do operador

118. 118
www.iaco.com.br
EMPILHADEIRA

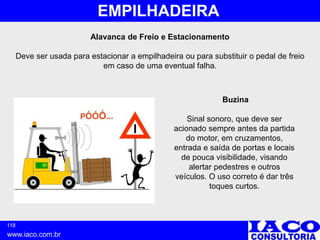

Alavanca de Freio e Estacionamento
Deve ser usada para estacionar a empilhadeira ou para substituir o pedal de freio
em caso de uma eventual falha.
Buzina
Sinal sonoro, que deve ser
acionado sempre antes da partida
do motor, em cruzamentos,
entrada e saída de portas e locais
de pouca visibilidade, visando
alertar pedestres e outros
veículos. O uso correto é dar três
toques curtos.

119. 119
www.iaco.com.br
EMPILHADEIRA

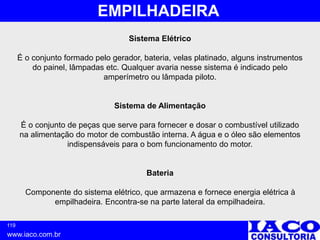

Sistema Elétrico
É o conjunto formado pelo gerador, bateria, velas platinado, alguns instrumentos
do painel, lâmpadas etc. Qualquer avaria nesse sistema é indicado pelo
amperímetro ou lâmpada piloto.
Sistema de Alimentação
É o conjunto de peças que serve para fornecer e dosar o combustível utilizado
na alimentação do motor de combustão interna. A água e o óleo são elementos
indispensáveis para o bom funcionamento do motor.
Bateria
Componente do sistema elétrico, que armazena e fornece energia elétrica à
empilhadeira. Encontra-se na parte lateral da empilhadeira.

120. 120
www.iaco.com.br
EMPILHADEIRA

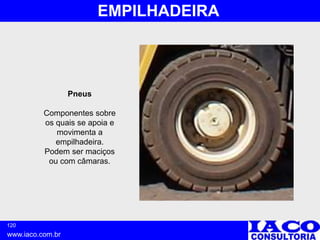

Pneus
Componentes sobre
os quais se apoia e
movimenta a
empilhadeira.
Podem ser maciços
ou com câmaras.

121. 121
www.iaco.com.br
EMPILHADEIRA

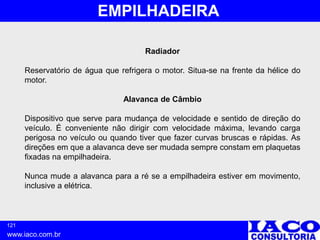

Radiador
Reservatório de água que refrigera o motor. Situa-se na frente da hélice do
motor.
Alavanca de Câmbio
Dispositivo que serve para mudança de velocidade e sentido de direção do
veículo. É conveniente não dirigir com velocidade máxima, levando carga
perigosa no veículo ou quando tiver que fazer curvas bruscas e rápidas. As
direções em que a alavanca deve ser mudada sempre constam em plaquetas
fixadas na empilhadeira.
Nunca mude a alavanca para a ré se a empilhadeira estiver em movimento,
inclusive a elétrica.

122. 122
www.iaco.com.br
EMPILHADEIRA

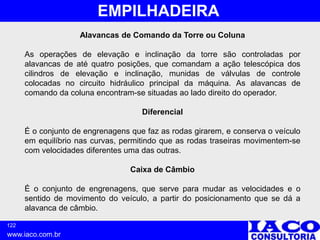

Alavancas de Comando da Torre ou Coluna
As operações de elevação e inclinação da torre são controladas por
alavancas de até quatro posições, que comandam a ação telescópica dos
cilindros de elevação e inclinação, munidas de válvulas de controle
colocadas no circuito hidráulico principal da máquina. As alavancas de
comando da coluna encontram-se situadas ao lado direito do operador.
Diferencial
É o conjunto de engrenagens que faz as rodas girarem, e conserva o veículo
em equilíbrio nas curvas, permitindo que as rodas traseiras movimentem-se
com velocidades diferentes uma das outras.
Caixa de Câmbio
É o conjunto de engrenagens, que serve para mudar as velocidades e o
sentido de movimento do veículo, a partir do posicionamento que se dá a
alavanca de câmbio.

123. 123
www.iaco.com.br
EMPILHADEIRA
Transmissão automática
É o conjunto que permite a mudança automática das marchas de velocidade.
Sistema de filtros
É o conjunto dos filtros de ar, combustível, lubrificante, hidráulico e suspiro.
Filtro de ar
É um acessório indispensável para o bom funcionamento do motor e para que
este tenha maior durabilidade.
O ar entra no filtro, é jogado contra o óleo, e sai purificado para o carburador. O
motor é prejudicado quando trabalha com sujeira. Por isso nunca deverá
funcionar sem a mangueira do filtro de ar.

124. 124
www.iaco.com.br
EMPILHADEIRA
Acessórios e Opcionais

125. 125
www.iaco.com.br
EMPILHADEIRA
Dispositivo para empilhamento lateral

126. 126
www.iaco.com.br
EMPILHADEIRA

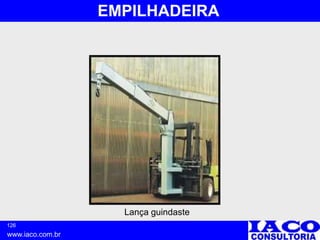

Lança guindaste

127. 127
www.iaco.com.br
EMPILHADEIRA
Deslocamento Lateral

128. 128
www.iaco.com.br
EMPILHADEIRA

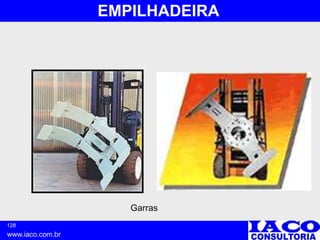

Garras

129. 129
www.iaco.com.br
EMPILHADEIRA

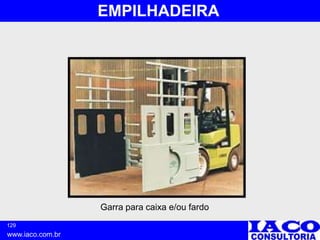

Garra para caixa e/ou fardo

130. 130
www.iaco.com.br
EMPILHADEIRA

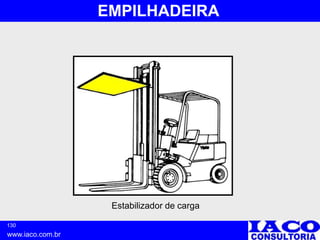

Estabilizador de carga

131. 131
www.iaco.com.br
EMPILHADEIRA

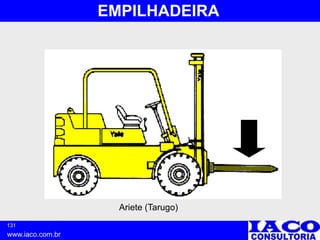

Ariete (Tarugo)

132. 132
www.iaco.com.br
EMPILHADEIRA
Equilíbrio da Empilhadeira

133. 133
www.iaco.com.br
EMPILHADEIRA

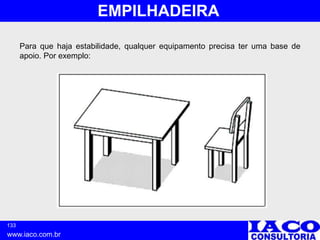

Para que haja estabilidade, qualquer equipamento precisa ter uma base de
apoio. Por exemplo:

134. 134
www.iaco.com.br
EMPILHADEIRA

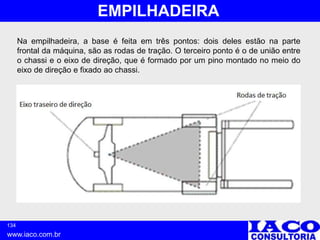

Na empilhadeira, a base é feita em três pontos: dois deles estão na parte
frontal da máquina, são as rodas de tração. O terceiro ponto é o de união entre
o chassi e o eixo de direção, que é formado por um pino montado no meio do
eixo de direção e fixado ao chassi.

135. 135
www.iaco.com.br
EMPILHADEIRA

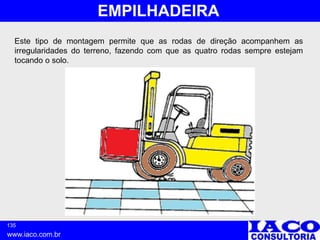

Este tipo de montagem permite que as rodas de direção acompanhem as
irregularidades do terreno, fazendo com que as quatro rodas sempre estejam
tocando o solo.

136. 136
www.iaco.com.br
EMPILHADEIRA

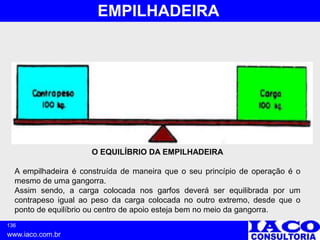

O EQUILÍBRIO DA EMPILHADEIRA
A empilhadeira é construída de maneira que o seu princípio de operação é o
mesmo de uma gangorra.
Assim sendo, a carga colocada nos garfos deverá ser equilibrada por um
contrapeso igual ao peso da carga colocada no outro extremo, desde que o
ponto de equilíbrio ou centro de apoio esteja bem no meio da gangorra.

137. 137
www.iaco.com.br
EMPILHADEIRA

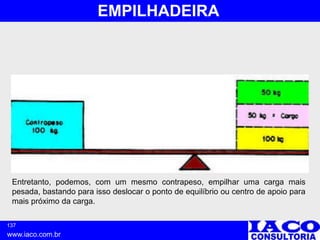

Entretanto, podemos, com um mesmo contrapeso, empilhar uma carga mais
pesada, bastando para isso deslocar o ponto de equilíbrio ou centro de apoio para
mais próximo da carga.

138. 138
www.iaco.com.br
EMPILHADEIRA

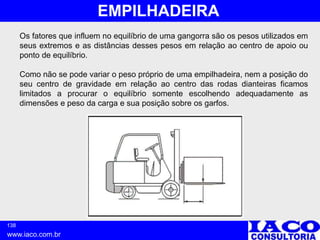

Os fatores que influem no equilíbrio de uma gangorra são os pesos utilizados em
seus extremos e as distâncias desses pesos em relação ao centro de apoio ou
ponto de equilíbrio.
Como não se pode variar o peso próprio de uma empilhadeira, nem a posição do
seu centro de gravidade em relação ao centro das rodas dianteiras ficamos
limitados a procurar o equilíbrio somente escolhendo adequadamente as
dimensões e peso da carga e sua posição sobre os garfos.

139. 139
www.iaco.com.br
EMPILHADEIRA

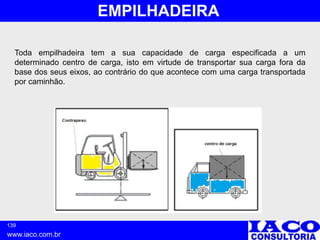

Toda empilhadeira tem a sua capacidade de carga especificada a um
determinado centro de carga, isto em virtude de transportar sua carga fora da
base dos seus eixos, ao contrário do que acontece com uma carga transportada
por caminhão.

140. 140
www.iaco.com.br
EMPILHADEIRA

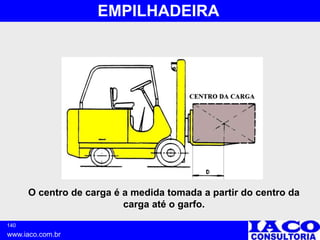

O centro de carga é a medida tomada a partir do centro da
carga até o garfo.

141. 141
www.iaco.com.br
EMPILHADEIRA
VEJA NA PRÁTICA O QUE ACONTECE !
Caso o peso da carga exceda a capacidade nominal da empilhadeira ou o centro
de carga esteja além do especificado para ela, poderá ocorrer um desequilíbrio e
consequente tombamento, com sérios prejuízos tanto para o operador quanto
para o equipamento ou para a carga.

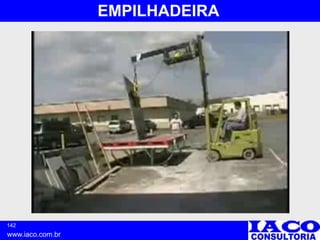

142. 142
www.iaco.com.br
EMPILHADEIRA

143. 143
www.iaco.com.br
EMPILHADEIRA

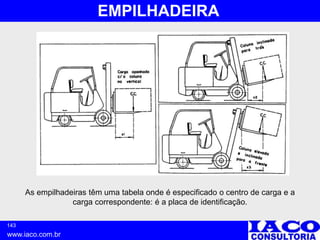

As empilhadeiras têm uma tabela onde é especificado o centro de carga e a
carga correspondente: é a placa de identificação.

144. 144
www.iaco.com.br
EMPILHADEIRA

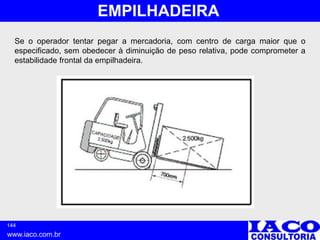

Se o operador tentar pegar a mercadoria, com centro de carga maior que o
especificado, sem obedecer à diminuição de peso relativa, pode comprometer a
estabilidade frontal da empilhadeira.

145. 145
www.iaco.com.br
EMPILHADEIRA

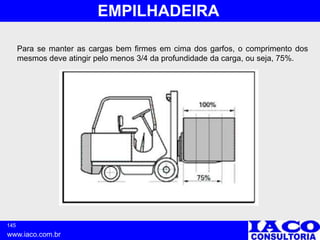

Para se manter as cargas bem firmes em cima dos garfos, o comprimento dos
mesmos deve atingir pelo menos 3/4 da profundidade da carga, ou seja, 75%.

146. 146
www.iaco.com.br
EMPILHADEIRA
Estabilidade Lateral

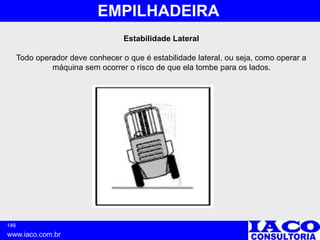

Todo operador deve conhecer o que é estabilidade lateral, ou seja, como operar a
máquina sem ocorrer o risco de que ela tombe para os lados.

147. 147
www.iaco.com.br
EMPILHADEIRA
Centro de Gravidade

148. 148
www.iaco.com.br
EMPILHADEIRA
Centro de gravidade

149. 149
www.iaco.com.br
EMPILHADEIRA

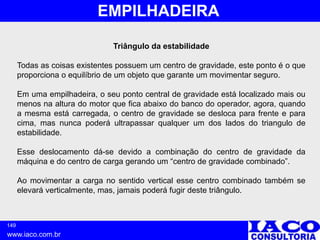

Triângulo da estabilidade
Todas as coisas existentes possuem um centro de gravidade, este ponto é o que
proporciona o equilíbrio de um objeto que garante um movimentar seguro.
Em uma empilhadeira, o seu ponto central de gravidade está localizado mais ou
menos na altura do motor que fica abaixo do banco do operador, agora, quando
a mesma está carregada, o centro de gravidade se desloca para frente e para
cima, mas nunca poderá ultrapassar qualquer um dos lados do triangulo de
estabilidade.
Esse deslocamento dá-se devido a combinação do centro de gravidade da
máquina e do centro de carga gerando um “centro de gravidade combinado”.
Ao movimentar a carga no sentido vertical esse centro combinado também se
elevará verticalmente, mas, jamais poderá fugir deste triângulo.

150. 150
www.iaco.com.br
EMPILHADEIRA

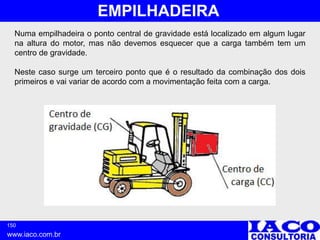

Numa empilhadeira o ponto central de gravidade está localizado em algum lugar
na altura do motor, mas não devemos esquecer que a carga também tem um
centro de gravidade.
Neste caso surge um terceiro ponto que é o resultado da combinação dos dois
primeiros e vai variar de acordo com a movimentação feita com a carga.

151. 151
www.iaco.com.br
EMPILHADEIRA

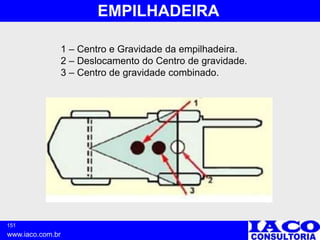

1 – Centro e Gravidade da empilhadeira.
2 – Deslocamento do Centro de gravidade.
3 – Centro de gravidade combinado.

152. 152
www.iaco.com.br
EMPILHADEIRA

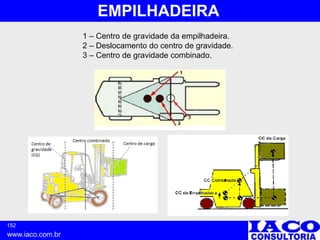

1 – Centro de gravidade da empilhadeira.
2 – Deslocamento do centro de gravidade.
3 – Centro de gravidade combinado.

153. 153
www.iaco.com.br
EMPILHADEIRA

154. 154
www.iaco.com.br
EMPILHADEIRA

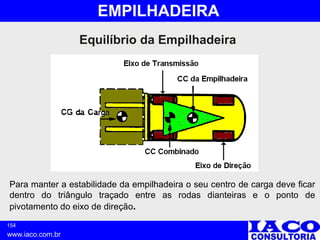

Para manter a estabilidade da empilhadeira o seu centro de carga deve ficar
dentro do triângulo traçado entre as rodas dianteiras e o ponto de
pivotamento do eixo de direção.
Equilíbrio da Empilhadeira

155. 155
www.iaco.com.br
EMPILHADEIRA

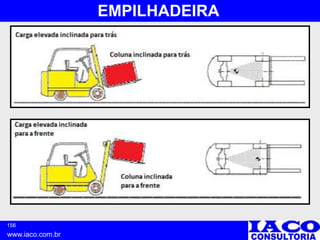

156. 156
www.iaco.com.br
EMPILHADEIRA

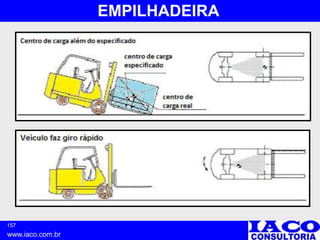

157. 157
www.iaco.com.br
EMPILHADEIRA

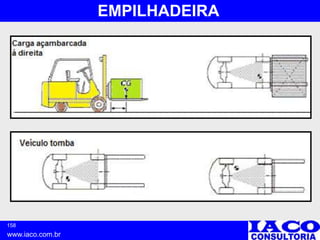

158. 158
www.iaco.com.br
EMPILHADEIRA

159. 159
www.iaco.com.br
EMPILHADEIRA

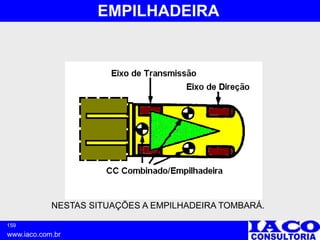

NESTAS SITUAÇÕES A EMPILHADEIRA TOMBARÁ.

160. 160
www.iaco.com.br
EMPILHADEIRA

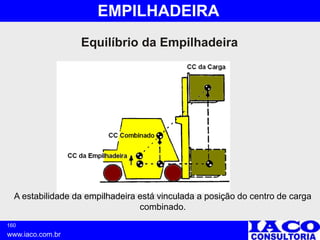

A estabilidade da empilhadeira está vinculada a posição do centro de carga
combinado.
Equilíbrio da Empilhadeira

161. 161
www.iaco.com.br
EMPILHADEIRA

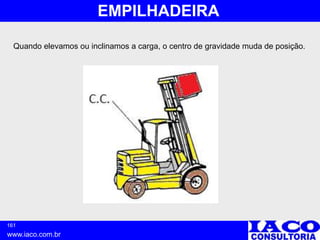

Quando elevamos ou inclinamos a carga, o centro de gravidade muda de posição.

162. 162
www.iaco.com.br
EMPILHADEIRA

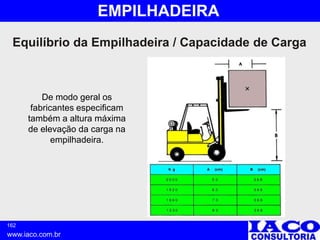

De modo geral os
fabricantes especificam
também a altura máxima
de elevação da carga na
empilhadeira.
Equilíbrio da Empilhadeira / Capacidade de Carga

163. 163
www.iaco.com.br
EMPILHADEIRA
Cuidados antes
das operações

164. 164
www.iaco.com.br
EMPILHADEIRA
Antes de iniciar o trabalho, o
operador deve inspecionar
sua empilhadeira.

165. 165
www.iaco.com.br
EMPILHADEIRA

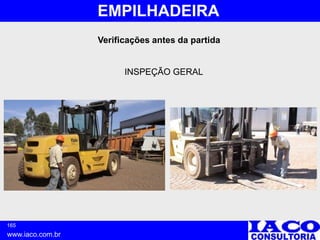

Verificações antes da partida
INSPEÇÃO GERAL

166. 166
www.iaco.com.br
EMPILHADEIRA

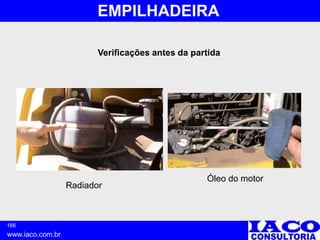

Óleo do motor
Radiador
Verificações antes da partida

167. 167
www.iaco.com.br
EMPILHADEIRA
Óleo hidráulico Óleo da transmissão
Obs: Conforme modelo do equipamento
Verificações antes da partida

168. 168
www.iaco.com.br
EMPILHADEIRA

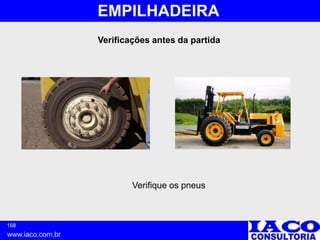

Verifique os pneus
Verificações antes da partida

169. 169
www.iaco.com.br
EMPILHADEIRA
Confira o quadro / Corrente de elevação
Verificações antes da partida

170. 170
www.iaco.com.br
EMPILHADEIRA

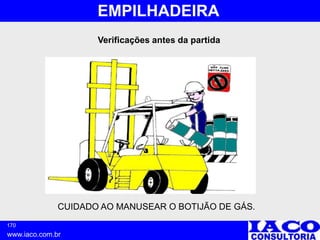

CUIDADO AO MANUSEAR O BOTIJÃO DE GÁS.
Verificações antes da partida

171. 171
www.iaco.com.br
EMPILHADEIRA

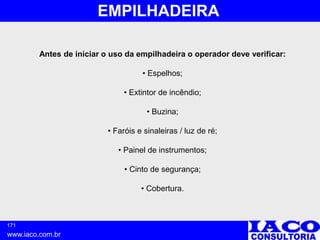

Antes de iniciar o uso da empilhadeira o operador deve verificar:
• Espelhos;
• Extintor de incêndio;
• Buzina;
• Faróis e sinaleiras / luz de ré;
• Painel de instrumentos;
• Cinto de segurança;
• Cobertura.

172. 172
www.iaco.com.br
EMPILHADEIRA
Inspeção inicial
 Aplique o freio de estacionamento;
 Verifique os conectores da bateria e o nível de água;
 Verifique o horímetro;
 Verifique os controles, procure por folgas;
 Ligue a chave da partida;
 Verifique o medidor de carga da bateria;
 Experimente o conjunto de elevação;
 Movimente-se para frente e para trás;
 Experimente o freio de estacionamento;
 Experimente o freio de pé;

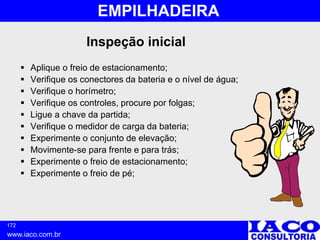

173. 173
www.iaco.com.br
EMPILHADEIRA

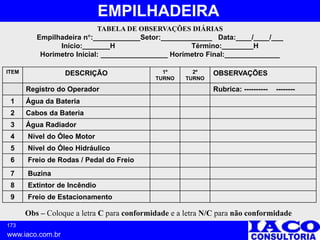

TABELA DE OBSERVAÇÕES DIÁRIAS
Empilhadeira n:____________Setor:_____________ Data:____/____/___
Início:_______H Término:________H
Horímetro Inicial: _________________ Horímetro Final:______________
ITEM DESCRIÇÃO 1º
TURNO
2º
TURNO
OBSERVAÇÕES
Registro do Operador Rubrica: ---------- --------
1 Água da Bateria
2 Cabos da Bateria
3 Água Radiador
4 Nível do Óleo Motor
5 Nível do Óleo Hidráulico
6 Freio de Rodas / Pedal do Freio
7 Buzina
8 Extintor de Incêndio
9 Freio de Estacionamento
Obs – Coloque a letra C para conformidade e a letra N/C para não conformidade

174. 174
www.iaco.com.br
EMPILHADEIRA

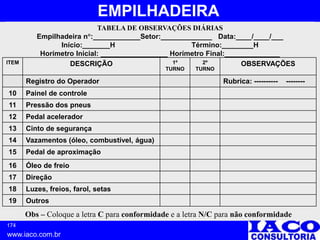

TABELA DE OBSERVAÇÕES DIÁRIAS
Empilhadeira n:____________Setor:_____________ Data:____/____/___
Início:_______H Término:________H
Horímetro Inicial: _________________ Horímetro Final:______________
ITEM DESCRIÇÃO 1º
TURNO
2º
TURNO
OBSERVAÇÕES
Registro do Operador Rubrica: ---------- --------
10 Painel de controle
11 Pressão dos pneus
12 Pedal acelerador
13 Cinto de segurança
14 Vazamentos (óleo, combustível, água)
15 Pedal de aproximação
16 Óleo de freio
17 Direção
18 Luzes, freios, farol, setas
19 Outros
Obs – Coloque a letra C para conformidade e a letra N/C para não conformidade

175. 175
www.iaco.com.br
EMPILHADEIRA

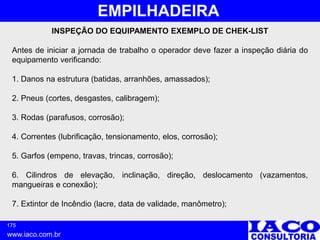

INSPEÇÃO DO EQUIPAMENTO EXEMPLO DE CHEK-LIST
Antes de iniciar a jornada de trabalho o operador deve fazer a inspeção diária do
equipamento verificando:
1. Danos na estrutura (batidas, arranhões, amassados);
2. Pneus (cortes, desgastes, calibragem);
3. Rodas (parafusos, corrosão);
4. Correntes (lubrificação, tensionamento, elos, corrosão);
5. Garfos (empeno, travas, trincas, corrosão);
6. Cilindros de elevação, inclinação, direção, deslocamento (vazamentos,
mangueiras e conexão);
7. Extintor de Incêndio (lacre, data de validade, manômetro);

176. 176
www.iaco.com.br
EMPILHADEIRA

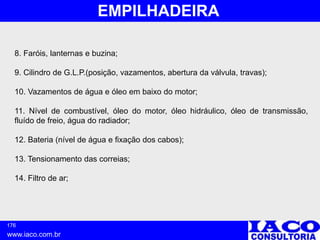

8. Faróis, lanternas e buzina;
9. Cilindro de G.L.P.(posição, vazamentos, abertura da válvula, travas);
10. Vazamentos de água e óleo em baixo do motor;
11. Nível de combustível, óleo do motor, óleo hidráulico, óleo de transmissão,
fluído de freio, água do radiador;
12. Bateria (nível de água e fixação dos cabos);
13. Tensionamento das correias;
14. Filtro de ar;

177. 177
www.iaco.com.br
EMPILHADEIRA

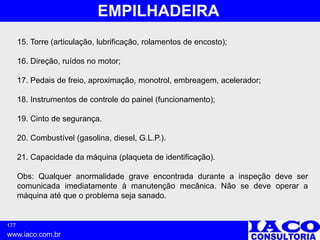

15. Torre (articulação, lubrificação, rolamentos de encosto);
16. Direção, ruídos no motor;
17. Pedais de freio, aproximação, monotrol, embreagem, acelerador;
18. Instrumentos de controle do painel (funcionamento);
19. Cinto de segurança.
20. Combustível (gasolina, diesel, G.L.P.).
21. Capacidade da máquina (plaqueta de identificação).
Obs: Qualquer anormalidade grave encontrada durante a inspeção deve ser
comunicada imediatamente à manutenção mecânica. Não se deve operar a
máquina até que o problema seja sanado.

178. 178
www.iaco.com.br
EMPILHADEIRA
• É de responsabilidade do operador, comunicar imediatamente o supervisor da
área no caso de algum item do equipamento apresente problemas, para que
sejam tomadas as providências necessárias. Se o item comprometer a
segurança de funcionamento do equipamento, este deve ser interditado
imediatamente (ex. falha no sistema de freio e hidráulico, vazamentos de óleo,
aquecimento do equipamento, vazamento de gás, maquina apresentando falha
operacional).

179. 179
www.iaco.com.br
EMPILHADEIRA
Operação
 Acionar a Empilhadeira
 Cuidados ao movimentar
 Apanhar a Carga
 Transporte
 Descarregar a Empilhadeira
 Retorno da Empilhadeira

180. 180
www.iaco.com.br
EMPILHADEIRA

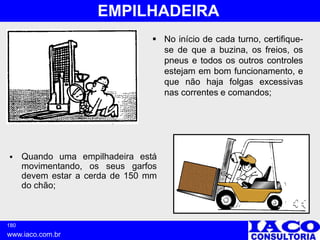

 No início de cada turno, certifique-
se de que a buzina, os freios, os
pneus e todos os outros controles
estejam em bom funcionamento, e
que não haja folgas excessivas
nas correntes e comandos;
 Quando uma empilhadeira está
movimentando, os seus garfos
devem estar a cerda de 150 mm
do chão;

181. 181
www.iaco.com.br
EMPILHADEIRA

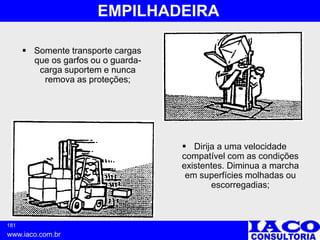

 Somente transporte cargas
que os garfos ou o guarda-
carga suportem e nunca
remova as proteções;
 Dirija a uma velocidade
compatível com as condições
existentes. Diminua a marcha
em superfícies molhadas ou
escorregadias;

182. 182
www.iaco.com.br
EMPILHADEIRA

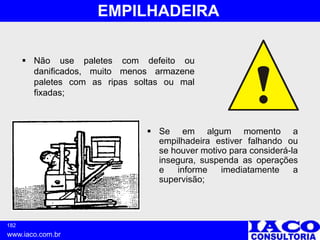

 Não use paletes com defeito ou
danificados, muito menos armazene
paletes com as ripas soltas ou mal
fixadas;
 Se em algum momento a
empilhadeira estiver falhando ou
se houver motivo para considerá-la
insegura, suspenda as operações
e informe imediatamente a
supervisão;

183. 183
www.iaco.com.br
EMPILHADEIRA

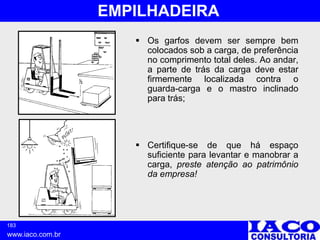

 Os garfos devem ser sempre bem
colocados sob a carga, de preferência
no comprimento total deles. Ao andar,
a parte de trás da carga deve estar
firmemente localizada contra o
guarda-carga e o mastro inclinado
para trás;
 Certifique-se de que há espaço
suficiente para levantar e manobrar a
carga, preste atenção ao patrimônio
da empresa!

184. 184
www.iaco.com.br
EMPILHADEIRA

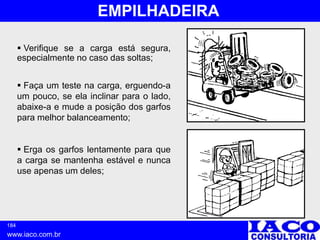

 Verifique se a carga está segura,
especialmente no caso das soltas;
 Faça um teste na carga, erguendo-a
um pouco, se ela inclinar para o lado,
abaixe-a e mude a posição dos garfos
para melhor balanceamento;
 Erga os garfos lentamente para que
a carga se mantenha estável e nunca
use apenas um deles;

185. 185
www.iaco.com.br
EMPILHADEIRA

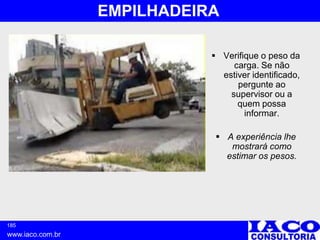

 Verifique o peso da
carga. Se não
estiver identificado,
pergunte ao
supervisor ou a
quem possa
informar.
 A experiência lhe
mostrará como
estimar os pesos.

186. 186
www.iaco.com.br
EMPILHADEIRA

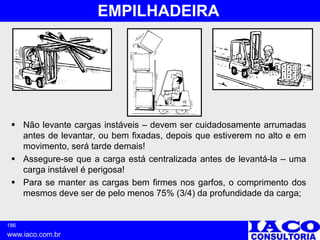

 Não levante cargas instáveis – devem ser cuidadosamente arrumadas
antes de levantar, ou bem fixadas, depois que estiverem no alto e em
movimento, será tarde demais!
 Assegure-se que a carga está centralizada antes de levantá-la – uma
carga instável é perigosa!
 Para se manter as cargas bem firmes nos garfos, o comprimento dos
mesmos deve ser de pelo menos 75% (3/4) da profundidade da carga;

187. 187
www.iaco.com.br
EMPILHADEIRA

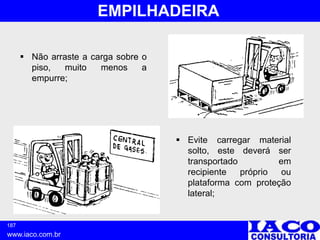

 Não arraste a carga sobre o
piso, muito menos a
empurre;
 Evite carregar material
solto, este deverá ser
transportado em
recipiente próprio ou
plataforma com proteção
lateral;

188. 188
www.iaco.com.br
EMPILHADEIRA

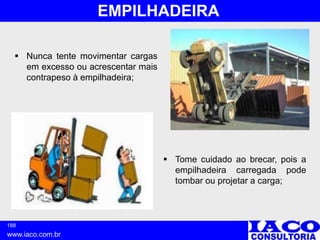

 Nunca tente movimentar cargas
em excesso ou acrescentar mais
contrapeso à empilhadeira;
 Tome cuidado ao brecar, pois a
empilhadeira carregada pode
tombar ou projetar a carga;

189. 189
www.iaco.com.br
EMPILHADEIRA
Tome cuidado para que cargas cilíndricas e compridas não
girem sobre os garfos.

190. 190
www.iaco.com.br
EMPILHADEIRA

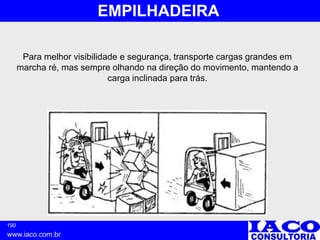

Para melhor visibilidade e segurança, transporte cargas grandes em
marcha ré, mas sempre olhando na direção do movimento, mantendo a
carga inclinada para trás.

191. 191
www.iaco.com.br
EMPILHADEIRA

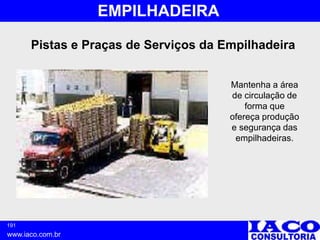

Pistas e Praças de Serviços da Empilhadeira
Mantenha a área
de circulação de
forma que
ofereça produção
e segurança das
empilhadeiras.

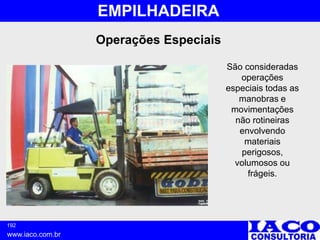

192. 192
www.iaco.com.br
EMPILHADEIRA
Operações Especiais
São consideradas
operações
especiais todas as
manobras e
movimentações
não rotineiras
envolvendo
materiais
perigosos,
volumosos ou
frágeis.

193. 193
www.iaco.com.br
EMPILHADEIRA

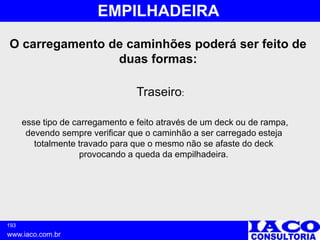

esse tipo de carregamento e feito através de um deck ou de rampa,
devendo sempre verificar que o caminhão a ser carregado esteja
totalmente travado para que o mesmo não se afaste do deck
provocando a queda da empilhadeira.
Traseiro:
O carregamento de caminhões poderá ser feito de
duas formas:

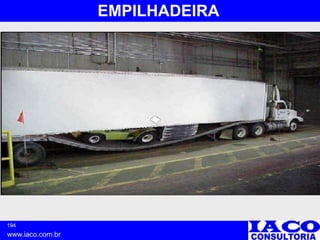

194. 194
www.iaco.com.br
EMPILHADEIRA

195. 195
www.iaco.com.br
EMPILHADEIRA

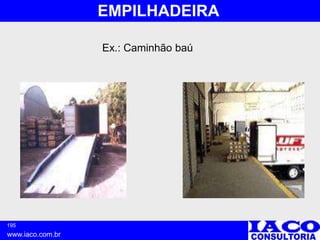

Ex.: Caminhão baú

196. 196
www.iaco.com.br
EMPILHADEIRA

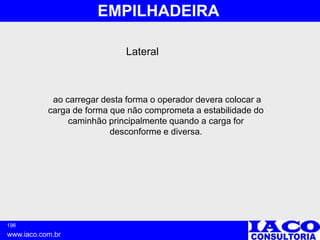

ao carregar desta forma o operador devera colocar a
carga de forma que não comprometa a estabilidade do
caminhão principalmente quando a carga for
desconforme e diversa.
Lateral

197. 197
www.iaco.com.br
EMPILHADEIRA

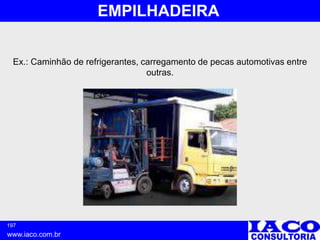

Ex.: Caminhão de refrigerantes, carregamento de pecas automotivas entre
outras.

198. 198
www.iaco.com.br
EMPILHADEIRA

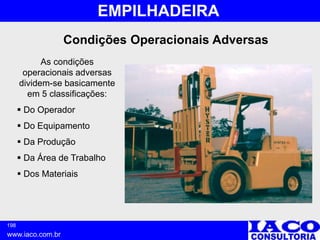

Condições Operacionais Adversas
As condições
operacionais adversas
dividem-se basicamente
em 5 classificações:
 Do Operador
 Do Equipamento
 Da Produção
 Da Área de Trabalho
 Dos Materiais

199. 199
www.iaco.com.br
EMPILHADEIRA
Instruções Gerais de Segurança
Somente o pessoal qualificado e treinado
deve ser autorizado a operar as
empilhadeiras.
É importante o uso de óculos de segurança,
capacete e bota. Use roupas adequadas que
não sejam folgadas e soltas.

200. 200
www.iaco.com.br
EMPILHADEIRA

201. 201
www.iaco.com.br
EMPILHADEIRA

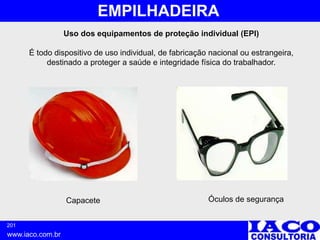

Uso dos equipamentos de proteção individual (EPI)
É todo dispositivo de uso individual, de fabricação nacional ou estrangeira,
destinado a proteger a saúde e integridade física do trabalhador.
Capacete Óculos de segurança

202. 202
www.iaco.com.br
EMPILHADEIRA

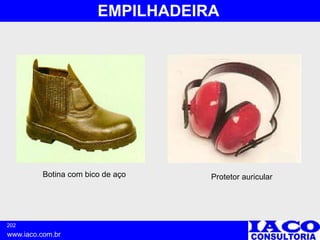

Botina com bico de aço Protetor auricular

203. 203
www.iaco.com.br
EMPILHADEIRA

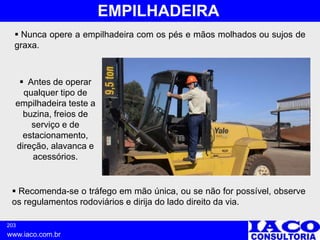

 Antes de operar
qualquer tipo de
empilhadeira teste a
buzina, freios de
serviço e de
estacionamento,
direção, alavanca e
acessórios.
 Nunca opere a empilhadeira com os pés e mãos molhados ou sujos de
graxa.
 Recomenda-se o tráfego em mão única, ou se não for possível, observe
os regulamentos rodoviários e dirija do lado direito da via.

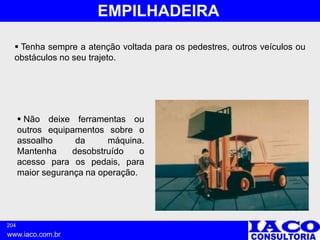

204. 204
www.iaco.com.br
EMPILHADEIRA
 Tenha sempre a atenção voltada para os pedestres, outros veículos ou
obstáculos no seu trajeto.
 Não deixe ferramentas ou
outros equipamentos sobre o
assoalho da máquina.
Mantenha desobstruído o
acesso para os pedais, para
maior segurança na operação.

205. 205
www.iaco.com.br
EMPILHADEIRA

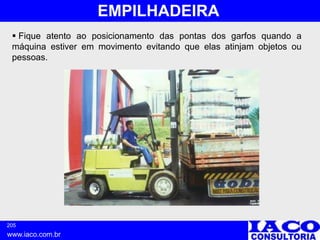

 Fique atento ao posicionamento das pontas dos garfos quando a
máquina estiver em movimento evitando que elas atinjam objetos ou
pessoas.

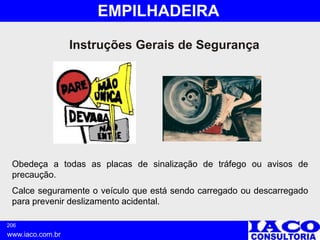

206. 206
www.iaco.com.br
EMPILHADEIRA
Obedeça a todas as placas de sinalização de tráfego ou avisos de
precaução.
Calce seguramente o veículo que está sendo carregado ou descarregado
para prevenir deslizamento acidental.
Instruções Gerais de Segurança

207. 207
www.iaco.com.br
EMPILHADEIRA

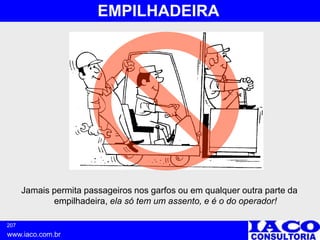

Jamais permita passageiros nos garfos ou em qualquer outra parte da
empilhadeira, ela só tem um assento, e é o do operador!

208. 208
www.iaco.com.br
EMPILHADEIRA

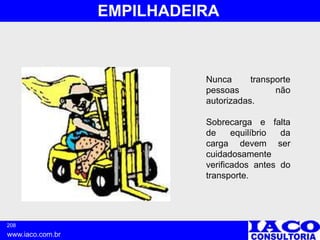

Nunca transporte
pessoas não
autorizadas.
Sobrecarga e falta
de equilíbrio da
carga devem ser
cuidadosamente
verificados antes do
transporte.

209. 209
www.iaco.com.br
EMPILHADEIRA

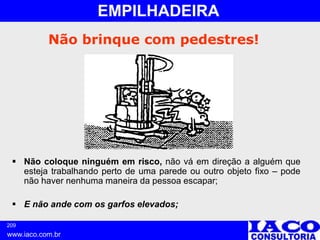

Não brinque com pedestres!
 Não coloque ninguém em risco, não vá em direção a alguém que
esteja trabalhando perto de uma parede ou outro objeto fixo – pode
não haver nenhuma maneira da pessoa escapar;
 E não ande com os garfos elevados;

210. 210
www.iaco.com.br
EMPILHADEIRA
 Em local bem visível, no
cilindro de elevação, deve
estar colocada a placa de
advertência alertando para
que ninguém viaje sobre os
garfos ou passe por baixo
deles, ou de qualquer outro
acessório instalado na torre
de elevação.

211. 211
www.iaco.com.br
EMPILHADEIRA
Quando transportando
cargas volumosas
que, em virtude do
tamanho possam
restringir seu campo
visual, dirija em ré
para melhor
visibilidade.

212. 212
www.iaco.com.br
EMPILHADEIRA
Arcelor Mital

213. 213
www.iaco.com.br
EMPILHADEIRA

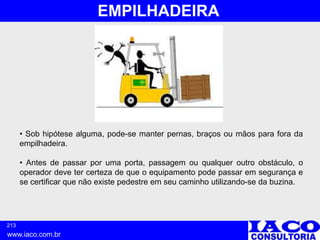

• Sob hipótese alguma, pode-se manter pernas, braços ou mãos para fora da
empilhadeira.
• Antes de passar por uma porta, passagem ou qualquer outro obstáculo, o
operador deve ter certeza de que o equipamento pode passar em segurança e
se certificar que não existe pedestre em seu caminho utilizando-se da buzina.

214. 214
www.iaco.com.br
EMPILHADEIRA

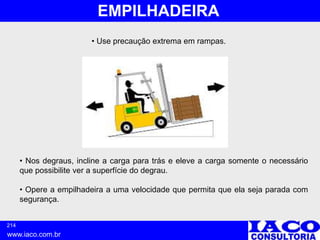

• Use precaução extrema em rampas.
• Nos degraus, incline a carga para trás e eleve a carga somente o necessário
que possibilite ver a superfície do degrau.
• Opere a empilhadeira a uma velocidade que permita que ela seja parada com
segurança.

215. 215
www.iaco.com.br
EMPILHADEIRA

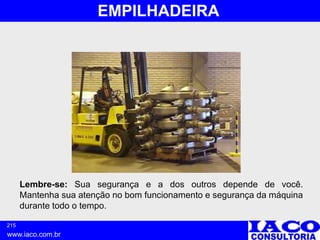

Lembre-se: Sua segurança e a dos outros depende de você.
Mantenha sua atenção no bom funcionamento e segurança da máquina
durante todo o tempo.

216. 216
www.iaco.com.br
EMPILHADEIRA
Como não poderia ser diferente, as empilhadeiras só serão eficientes
se conduzidas por profissionais habilitados através de um treinamento,
respeitando as regras de segurança,utilizando o equipamento
perfeitamente, sabendo aplicá-las com muita prudência e
discernimento. Para que possamos alcançar este nível será preciso
seguir as seguintes regras:

217. 217
www.iaco.com.br
EMPILHADEIRA
1 - Somente pessoal fisicamente qualificado e treinado deve ser
autorizado a operar as empilhadeiras.

218. 218
www.iaco.com.br
EMPILHADEIRA

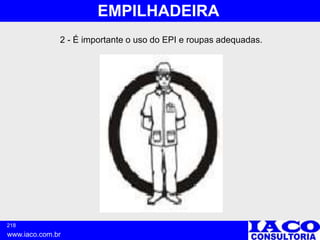

2 - É importante o uso do EPI e roupas adequadas.

219. 219

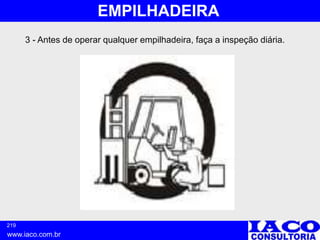

www.iaco.com.br
EMPILHADEIRA
3 - Antes de operar qualquer empilhadeira, faça a inspeção diária.

220. 220
www.iaco.com.br
EMPILHADEIRA

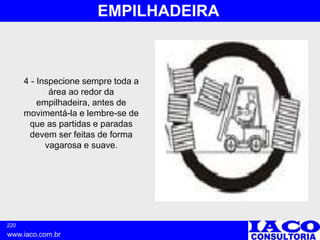

4 - Inspecione sempre toda a
área ao redor da
empilhadeira, antes de
movimentá-la e lembre-se de
que as partidas e paradas
devem ser feitas de forma
vagarosa e suave.

221. 221
www.iaco.com.br
EMPILHADEIRA

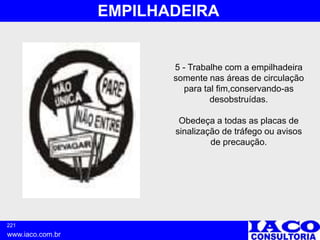

5 - Trabalhe com a empilhadeira
somente nas áreas de circulação
para tal fim,conservando-as
desobstruídas.
Obedeça a todas as placas de
sinalização de tráfego ou avisos
de precaução.

222. 222
www.iaco.com.br
EMPILHADEIRA

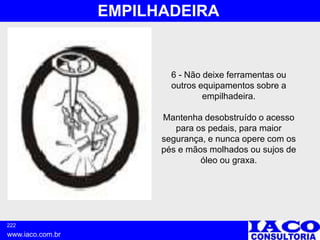

6 - Não deixe ferramentas ou
outros equipamentos sobre a
empilhadeira.
Mantenha desobstruído o acesso
para os pedais, para maior
segurança, e nunca opere com os
pés e mãos molhados ou sujos de
óleo ou graxa.

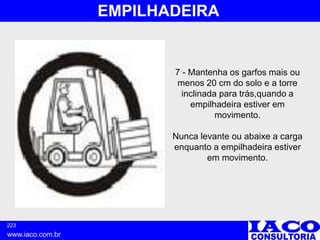

223. 223
www.iaco.com.br
EMPILHADEIRA
7 - Mantenha os garfos mais ou
menos 20 cm do solo e a torre
inclinada para trás,quando a
empilhadeira estiver em
movimento.
Nunca levante ou abaixe a carga
enquanto a empilhadeira estiver
em movimento.

224. 224
www.iaco.com.br
EMPILHADEIRA

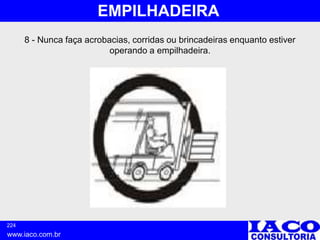

8 - Nunca faça acrobacias, corridas ou brincadeiras enquanto estiver
operando a empilhadeira.

225. 225
www.iaco.com.br
EMPILHADEIRA

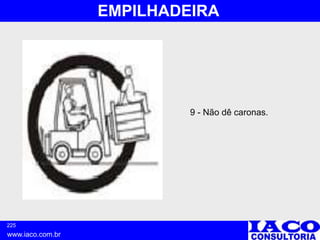

9 - Não dê caronas.

226. 226
www.iaco.com.br
EMPILHADEIRA

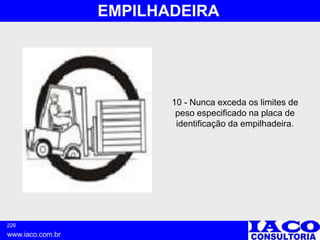

10 - Nunca exceda os limites de
peso especificado na placa de
identificação da empilhadeira.

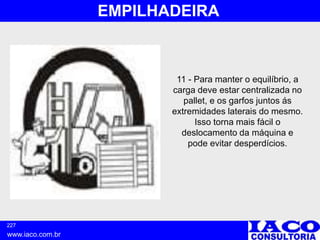

227. 227
www.iaco.com.br
EMPILHADEIRA
11 - Para manter o equilíbrio, a
carga deve estar centralizada no
pallet, e os garfos juntos ás
extremidades laterais do mesmo.
Isso torna mais fácil o
deslocamento da máquina e
pode evitar desperdícios.

228. 228

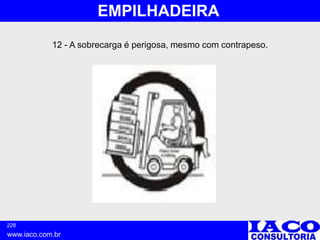

www.iaco.com.br
EMPILHADEIRA
12 - A sobrecarga é perigosa, mesmo com contrapeso.

229. 229

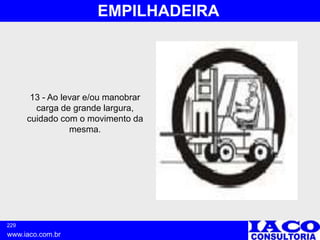

www.iaco.com.br
EMPILHADEIRA
13 - Ao levar e/ou manobrar
carga de grande largura,
cuidado com o movimento da
mesma.

230. 230
www.iaco.com.br
EMPILHADEIRA

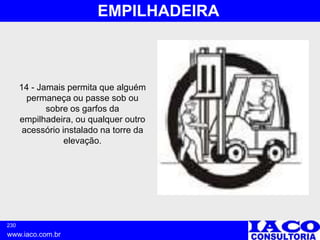

14 - Jamais permita que alguém
permaneça ou passe sob ou
sobre os garfos da
empilhadeira, ou qualquer outro
acessório instalado na torre da
elevação.

231. 231
www.iaco.com.br
EMPILHADEIRA

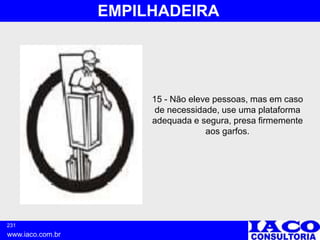

15 - Não eleve pessoas, mas em caso
de necessidade, use uma plataforma
adequada e segura, presa firmemente
aos garfos.

232. 232
www.iaco.com.br
EMPILHADEIRA

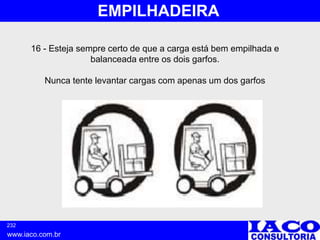

16 - Esteja sempre certo de que a carga está bem empilhada e
balanceada entre os dois garfos.
Nunca tente levantar cargas com apenas um dos garfos

233. 233
www.iaco.com.br
EMPILHADEIRA

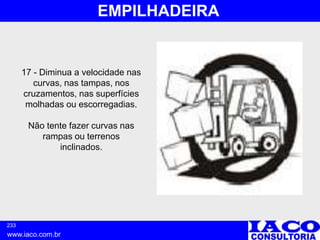

17 - Diminua a velocidade nas
curvas, nas tampas, nos
cruzamentos, nas superfícies
molhadas ou escorregadias.
Não tente fazer curvas nas
rampas ou terrenos
inclinados.

234. 234
www.iaco.com.br
EMPILHADEIRA

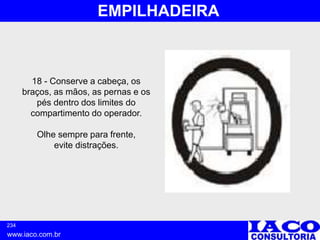

18 - Conserve a cabeça, os
braços, as mãos, as pernas e os
pés dentro dos limites do
compartimento do operador.
Olhe sempre para frente,
evite distrações.

235. 235
www.iaco.com.br
EMPILHADEIRA

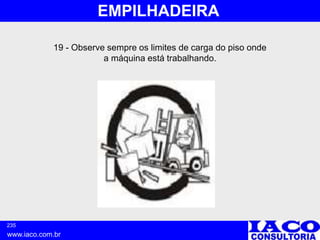

19 - Observe sempre os limites de carga do piso onde
a máquina está trabalhando.

236. 236
www.iaco.com.br
EMPILHADEIRA

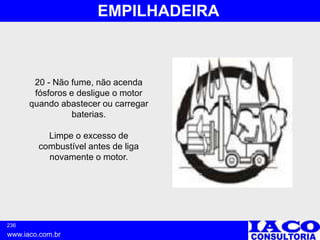

20 - Não fume, não acenda
fósforos e desligue o motor
quando abastecer ou carregar
baterias.
Limpe o excesso de
combustível antes de liga
novamente o motor.

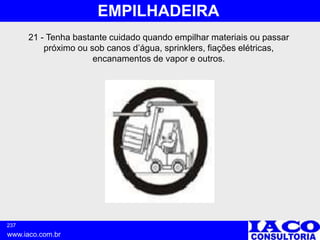

237. 237
www.iaco.com.br
EMPILHADEIRA
21 - Tenha bastante cuidado quando empilhar materiais ou passar
próximo ou sob canos d’água, sprinklers, fiações elétricas,
encanamentos de vapor e outros.

238. 238
www.iaco.com.br
EMPILHADEIRA

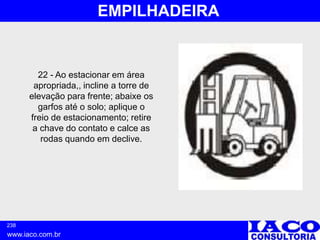

22 - Ao estacionar em área
apropriada,, incline a torre de
elevação para frente; abaixe os
garfos até o solo; aplique o
freio de estacionamento; retire
a chave do contato e calce as
rodas quando em declive.

239. 239
www.iaco.com.br
EMPILHADEIRA

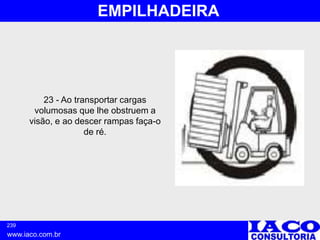

23 - Ao transportar cargas
volumosas que lhe obstruem a
visão, e ao descer rampas faça-o
de ré.

240. 240
www.iaco.com.br
EMPILHADEIRA

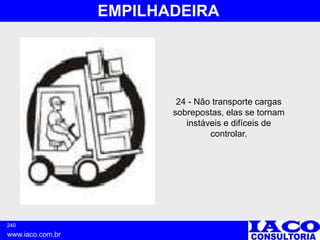

24 - Não transporte cargas
sobrepostas, elas se tornam
instáveis e difíceis de
controlar.

241. 241
www.iaco.com.br
EMPILHADEIRA

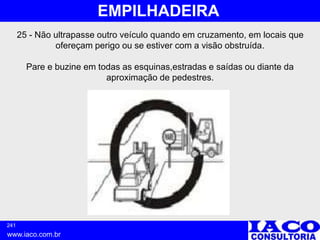

25 - Não ultrapasse outro veículo quando em cruzamento, em locais que
ofereçam perigo ou se estiver com a visão obstruída.
Pare e buzine em todas as esquinas,estradas e saídas ou diante da
aproximação de pedestres.

242. 242
www.iaco.com.br
EMPILHADEIRA

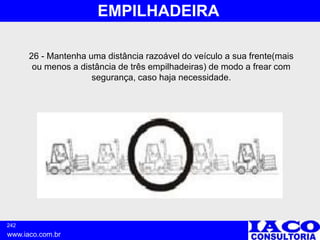

26 - Mantenha uma distância razoável do veículo a sua frente(mais
ou menos a distância de três empilhadeiras) de modo a frear com
segurança, caso haja necessidade.

243. 243
www.iaco.com.br
EMPILHADEIRA

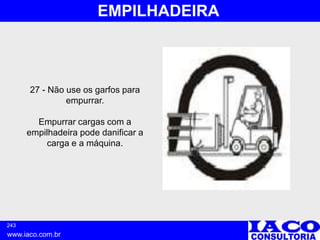

27 - Não use os garfos para
empurrar.
Empurrar cargas com a
empilhadeira pode danificar a
carga e a máquina.

244. 244
www.iaco.com.br
EMPILHADEIRA

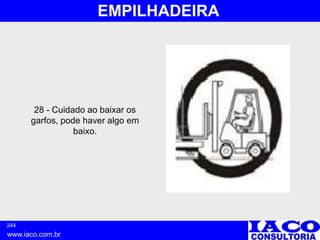

28 - Cuidado ao baixar os
garfos, pode haver algo em
baixo.

245. 245
www.iaco.com.br
EMPILHADEIRA

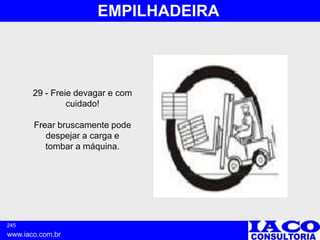

29 - Freie devagar e com
cuidado!
Frear bruscamente pode
despejar a carga e
tombar a máquina.

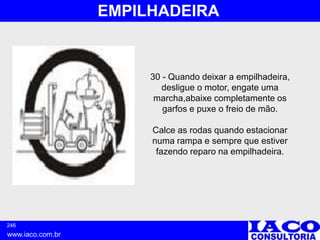

246. 246
www.iaco.com.br
EMPILHADEIRA
30 - Quando deixar a empilhadeira,
desligue o motor, engate uma
marcha,abaixe completamente os
garfos e puxe o freio de mão.
Calce as rodas quando estacionar
numa rampa e sempre que estiver
fazendo reparo na empilhadeira.

247. 247
www.iaco.com.br
EMPILHADEIRA
31 - Atenção com a altura das portas e instalações suspensas.

248. 248
www.iaco.com.br
EMPILHADEIRA

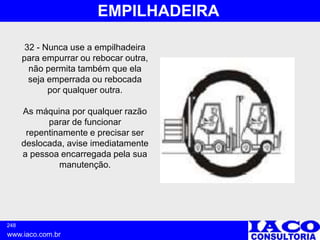

32 - Nunca use a empilhadeira
para empurrar ou rebocar outra,
não permita também que ela
seja emperrada ou rebocada
por qualquer outra.
As máquina por qualquer razão
parar de funcionar
repentinamente e precisar ser
deslocada, avise imediatamente
a pessoa encarregada pela sua
manutenção.

249. 249
www.iaco.com.br
EMPILHADEIRA

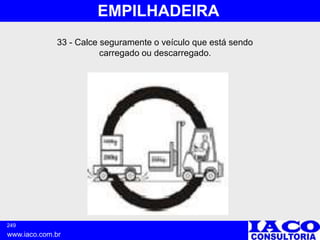

33 - Calce seguramente o veículo que está sendo
carregado ou descarregado.

250. 250
www.iaco.com.br
EMPILHADEIRA

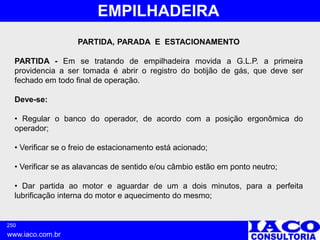

PARTIDA, PARADA E ESTACIONAMENTO
PARTIDA - Em se tratando de empilhadeira movida a G.L.P. a primeira
providencia a ser tomada é abrir o registro do botijão de gás, que deve ser
fechado em todo final de operação.
Deve-se:
• Regular o banco do operador, de acordo com a posição ergonômica do
operador;
• Verificar se o freio de estacionamento está acionado;
• Verificar se as alavancas de sentido e/ou câmbio estão em ponto neutro;
• Dar partida ao motor e aguardar de um a dois minutos, para a perfeita
lubrificação interna do motor e aquecimento do mesmo;

251. 251
www.iaco.com.br
EMPILHADEIRA

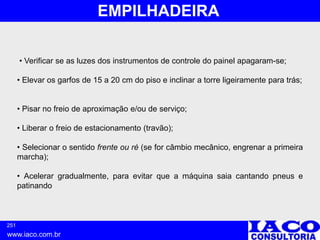

• Verificar se as luzes dos instrumentos de controle do painel apagaram-se;
• Elevar os garfos de 15 a 20 cm do piso e inclinar a torre ligeiramente para trás;
• Pisar no freio de aproximação e/ou de serviço;
• Liberar o freio de estacionamento (travão);
• Selecionar o sentido frente ou ré (se for câmbio mecânico, engrenar a primeira
marcha);
• Acelerar gradualmente, para evitar que a máquina saia cantando pneus e
patinando

252. 252
www.iaco.com.br
EMPILHADEIRA
PARADA E ESTACIONAMENETO - Quando for estacionar a empilhadeira, o
operador deve baixar os garfos, tomando o cuidado de inclinar a torre para frente,
fazendo com que a ponta dos garfos, que é chanfrada, fique paralela ao piso e
bem apoiada.

253. 253
www.iaco.com.br
EMPILHADEIRA

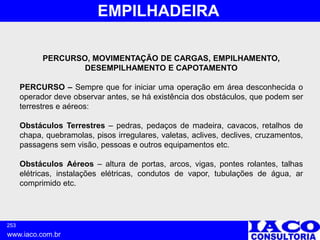

PERCURSO, MOVIMENTAÇÃO DE CARGAS, EMPILHAMENTO,
DESEMPILHAMENTO E CAPOTAMENTO
PERCURSO – Sempre que for iniciar uma operação em área desconhecida o
operador deve observar antes, se há existência dos obstáculos, que podem ser
terrestres e aéreos:
Obstáculos Terrestres – pedras, pedaços de madeira, cavacos, retalhos de
chapa, quebramolas, pisos irregulares, valetas, aclives, declives, cruzamentos,
passagens sem visão, pessoas e outros equipamentos etc.
Obstáculos Aéreos – altura de portas, arcos, vigas, pontes rolantes, talhas
elétricas, instalações elétricas, condutos de vapor, tubulações de água, ar
comprimido etc.

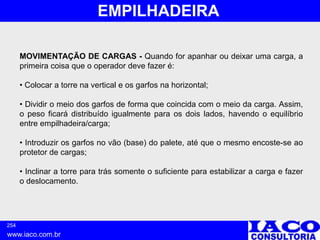

254. 254
www.iaco.com.br
EMPILHADEIRA
MOVIMENTAÇÃO DE CARGAS - Quando for apanhar ou deixar uma carga, a
primeira coisa que o operador deve fazer é:
• Colocar a torre na vertical e os garfos na horizontal;
• Dividir o meio dos garfos de forma que coincida com o meio da carga. Assim,
o peso ficará distribuído igualmente para os dois lados, havendo o equilíbrio
entre empilhadeira/carga;
• Introduzir os garfos no vão (base) do palete, até que o mesmo encoste-se ao
protetor de cargas;
• Inclinar a torre para trás somente o suficiente para estabilizar a carga e fazer
o deslocamento.

255. 255
www.iaco.com.br
EMPILHADEIRA

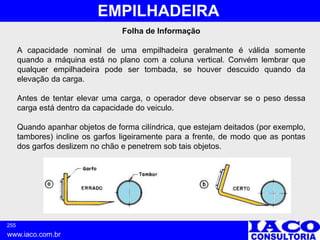

Folha de Informação
A capacidade nominal de uma empilhadeira geralmente é válida somente
quando a máquina está no plano com a coluna vertical. Convém lembrar que
qualquer empilhadeira pode ser tombada, se houver descuido quando da
elevação da carga.
Antes de tentar elevar uma carga, o operador deve observar se o peso dessa
carga está dentro da capacidade do veiculo.
Quando apanhar objetos de forma cilíndrica, que estejam deitados (por exemplo,
tambores) incline os garfos ligeiramente para a frente, de modo que as pontas
dos garfos deslizem no chão e penetrem sob tais objetos.

256. 256
www.iaco.com.br
EMPILHADEIRA
Rolos, barris, tambores e objetos semelhantes, que possuem bordas ou arestas,
podem ser transportados mais facilmente, prendendo-os lateralmente com ambos
os garfos.
Quando a carga tiver sido elevada até a altura desejada, leve a alavanca para a
posição neutra e aproxime o veículo até a base da pilha sobre a qual a carga será
colocada.

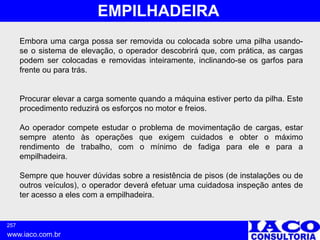

257. 257
www.iaco.com.br
EMPILHADEIRA
Embora uma carga possa ser removida ou colocada sobre uma pilha usando-
se o sistema de elevação, o operador descobrirá que, com prática, as cargas
podem ser colocadas e removidas inteiramente, inclinando-se os garfos para
frente ou para trás.
Procurar elevar a carga somente quando a máquina estiver perto da pilha. Este
procedimento reduzirá os esforços no motor e freios.
Ao operador compete estudar o problema de movimentação de cargas, estar
sempre atento às operações que exigem cuidados e obter o máximo
rendimento de trabalho, com o mínimo de fadiga para ele e para a
empilhadeira.
Sempre que houver dúvidas sobre a resistência de pisos (de instalações ou de
outros veículos), o operador deverá efetuar uma cuidadosa inspeção antes de
ter acesso a eles com a empilhadeira.

258. 258
www.iaco.com.br
EMPILHADEIRA

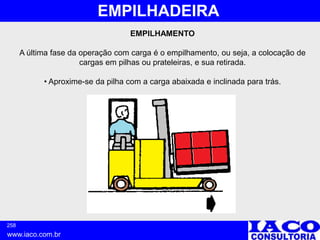

EMPILHAMENTO
A última fase da operação com carga é o empilhamento, ou seja, a colocação de
cargas em pilhas ou prateleiras, e sua retirada.
• Aproxime-se da pilha com a carga abaixada e inclinada para trás.

259. 259
www.iaco.com.br
EMPILHADEIRA

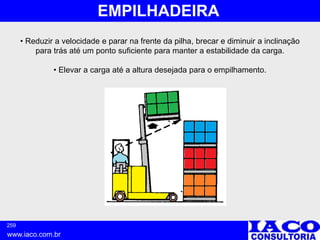

• Reduzir a velocidade e parar na frente da pilha, brecar e diminuir a inclinação
para trás até um ponto suficiente para manter a estabilidade da carga.
• Elevar a carga até a altura desejada para o empilhamento.

260. 260
www.iaco.com.br
EMPILHADEIRA

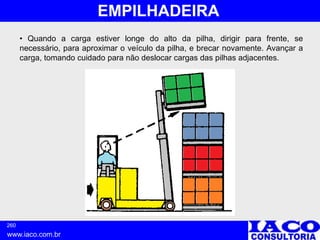

• Quando a carga estiver longe do alto da pilha, dirigir para frente, se
necessário, para aproximar o veículo da pilha, e brecar novamente. Avançar a
carga, tomando cuidado para não deslocar cargas das pilhas adjacentes.

261. 261
www.iaco.com.br
EMPILHADEIRA

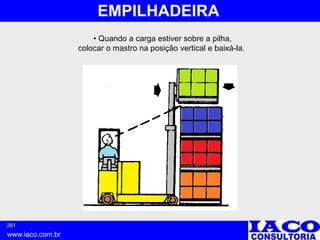

• Quando a carga estiver sobre a pilha,
colocar o mastro na posição vertical e baixá-la.

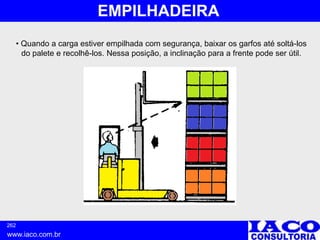

262. 262
www.iaco.com.br
EMPILHADEIRA
• Quando a carga estiver empilhada com segurança, baixar os garfos até soltá-los
do palete e recolhê-los. Nessa posição, a inclinação para a frente pode ser útil.

263. 263
www.iaco.com.br
EMPILHADEIRA

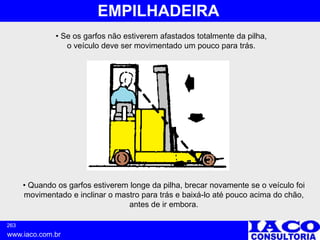

• Se os garfos não estiverem afastados totalmente da pilha,
o veículo deve ser movimentado um pouco para trás.
• Quando os garfos estiverem longe da pilha, brecar novamente se o veículo foi
movimentado e inclinar o mastro para trás e baixá-lo até pouco acima do chão,
antes de ir embora.

264. 264
www.iaco.com.br
EMPILHADEIRA

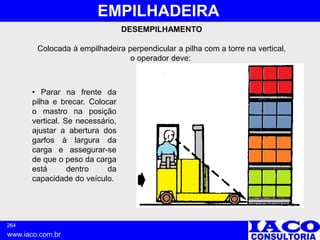

DESEMPILHAMENTO
Colocada à empilhadeira perpendicular a pilha com a torre na vertical,
o operador deve:
• Parar na frente da
pilha e brecar. Colocar
o mastro na posição
vertical. Se necessário,
ajustar a abertura dos
garfos à largura da
carga e assegurar-se
de que o peso da carga
está dentro da
capacidade do veículo.

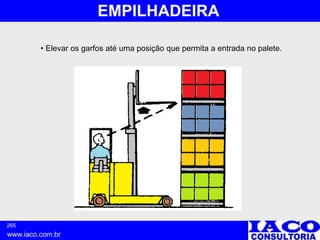

265. 265
www.iaco.com.br
EMPILHADEIRA
• Elevar os garfos até uma posição que permita a entrada no palete.

266. 266
www.iaco.com.br
EMPILHADEIRA

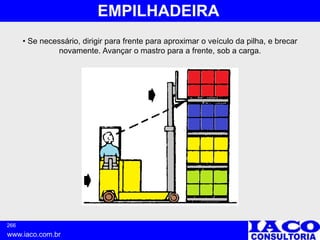

• Se necessário, dirigir para frente para aproximar o veículo da pilha, e brecar
novamente. Avançar o mastro para a frente, sob a carga.

267. 267
www.iaco.com.br
EMPILHADEIRA

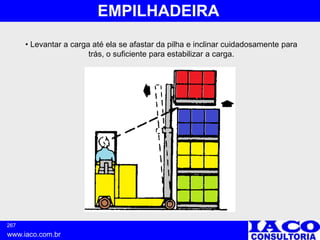

• Levantar a carga até ela se afastar da pilha e inclinar cuidadosamente para
trás, o suficiente para estabilizar a carga.

268. 268
www.iaco.com.br
EMPILHADEIRA

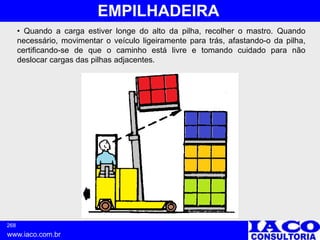

• Quando a carga estiver longe do alto da pilha, recolher o mastro. Quando
necessário, movimentar o veículo ligeiramente para trás, afastando-o da pilha,
certificando-se de que o caminho está livre e tomando cuidado para não
deslocar cargas das pilhas adjacentes.

269. 269
www.iaco.com.br
EMPILHADEIRA

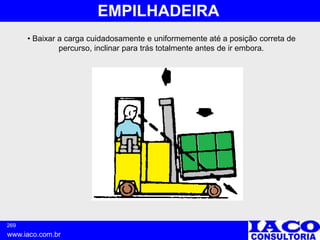

• Baixar a carga cuidadosamente e uniformemente até a posição correta de
percurso, inclinar para trás totalmente antes de ir embora.

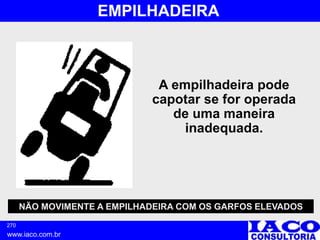

270. 270
www.iaco.com.br
EMPILHADEIRA
A empilhadeira pode
capotar se for operada
de uma maneira
inadequada.
NÃO MOVIMENTE A EMPILHADEIRA COM OS GARFOS ELEVADOS

271. 271
www.iaco.com.br
EMPILHADEIRA

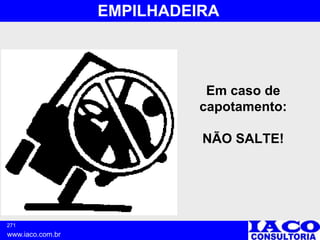

Em caso de
capotamento:
NÃO SALTE!

272. 272
www.iaco.com.br
EMPILHADEIRA

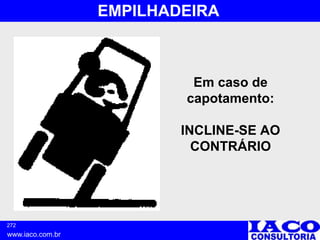

Em caso de
capotamento:
INCLINE-SE AO
CONTRÁRIO

273. 273
www.iaco.com.br
EMPILHADEIRA
Em caso de
capotamento:
SEGURE
FIRMEMENTE AO
VOLANTE DE
DIREÇÃO.

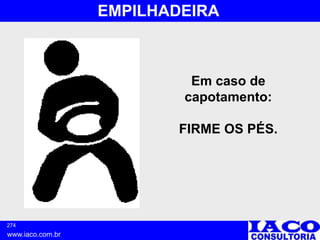

274. 274
www.iaco.com.br
EMPILHADEIRA
Em caso de
capotamento:
FIRME OS PÉS.
