O capítulo aborda resistências elétricas, associação de resistências e a Lei de Ohm. A resistência depende da geometria e material do condutor, sendo diretamente proporcional ao comprimento e inversamente proporcional à área. Há diferentes tipos de associação de resistores, como série, paralelo e mista.

1. Elétrica e Eletrônica
Capitulo 2

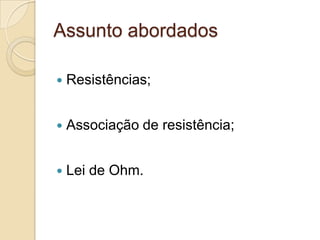

2. Assunto abordados

Resistências;

Associação de resistência;

Lei de Ohm.

3. Resistência

Resistência elétrica: É a oposição
oferecida à passagem da corrente
elétrica;

Símbolo: R;

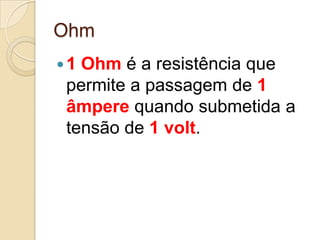

4. Ohm
1
Ohm é a resistência que
permite a passagem de 1
âmpere quando submetida a
tensão de 1 volt.

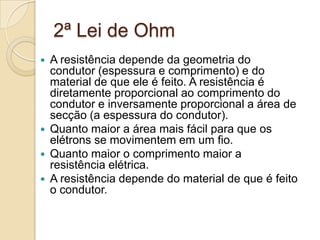

5. 2ª Lei de Ohm




A resistência depende da geometria do
condutor (espessura e comprimento) e do
material de que ele é feito. A resistência é
diretamente proporcional ao comprimento do
condutor e inversamente proporcional a área de
secção (a espessura do condutor).
Quanto maior a área mais fácil para que os
elétrons se movimentem em um fio.
Quanto maior o comprimento maior a
resistência elétrica.
A resistência depende do material de que é feito
o condutor.

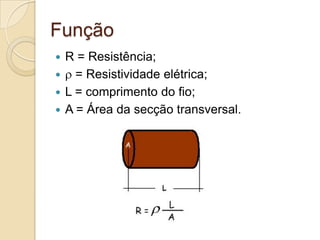

6. Função
R = Resistência;
 = Resistividade elétrica;
 L = comprimento do fio;
 A = Área da secção transversal.


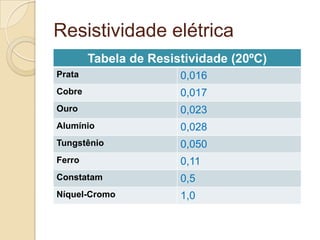

7. Resistividade elétrica
Tabela de Resistividade (20ºC)
Prata
0,016
Cobre
0,017
Ouro
0,023
Alumínio
0,028
Tungstênio
0,050
Ferro
0,11
Constatam
0,5
Níquel-Cromo
1,0

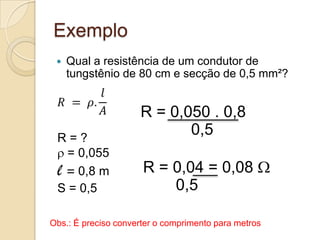

8. Exemplo

Qual a resistência de um condutor de
tungstênio de 80 cm e secção de 0,5 mm²?
R=?
= 0,055
l = 0,8 m
S = 0,5
R = 0,050 . 0,8
0,5
R = 0,04 = 0,08
0,5
Obs.: É preciso converter o comprimento para metros

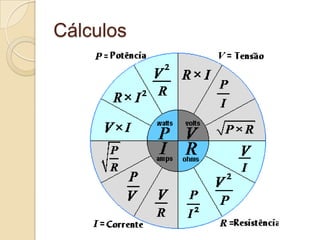

9. Cálculos

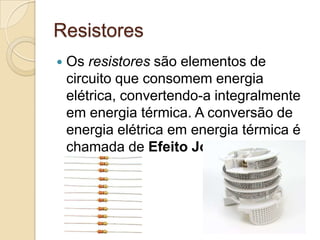

10. Resistores

Os resistores são elementos de
circuito que consomem energia
elétrica, convertendo-a integralmente
em energia térmica. A conversão de
energia elétrica em energia térmica é
chamada de Efeito Joule.

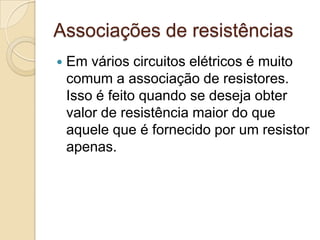

11. Associações de resistências

Em vários circuitos elétricos é muito
comum a associação de resistores.
Isso é feito quando se deseja obter
valor de resistência maior do que
aquele que é fornecido por um resistor
apenas.

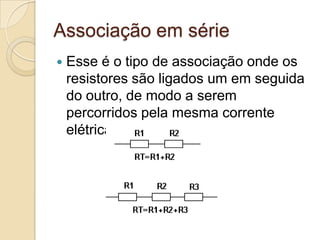

12. Associação em série

Esse é o tipo de associação onde os
resistores são ligados um em seguida
do outro, de modo a serem
percorridos pela mesma corrente
elétrica.

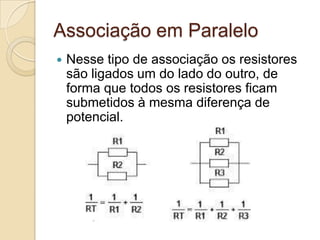

13. Associação em Paralelo

Nesse tipo de associação os resistores
são ligados um do lado do outro, de
forma que todos os resistores ficam
submetidos à mesma diferença de
potencial.

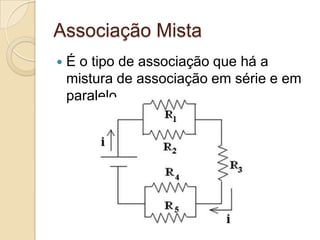

14. Associação Mista

É o tipo de associação que há a
mistura de associação em série e em
paralelo.

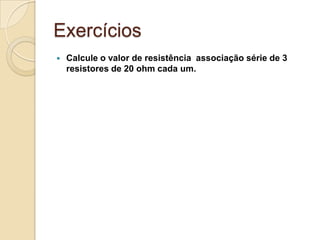

15. Exercícios

Calcule o valor de resistência associação série de 3
resistores de 20 ohm cada um.
