1. COBERTURA
TELHADOS
CONSTRUÇÃO CIVIL

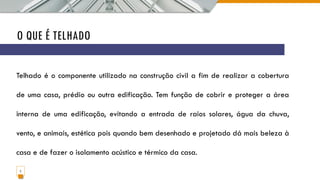

2. O QUE É TELHADO
2
Telhado é o componente utilizado na construção civil a fim de realizar a cobertura
de uma casa, prédio ou outra edificação. Tem função de cobrir e proteger a área
interna de uma edificação, evitando a entrada de raios solares, água da chuva,
vento, e animais, estética pois quando bem desenhado e projetado dá mais beleza à
casa e de fazer o isolamento acústico e térmico da casa.

3. O MATERIAL DEVE SER:
3
➢ Ser impermeável.
➢ Ser resistente.
➢ Ser inalterável quanto à forma e peso (com exceção das alterações devido às dilatações
e contrações dos materiais.
➢ Ser leve.
➢ Ter durabilidade.
➢ Ter custo razoável.
➢ Ser de fácil manutenção.

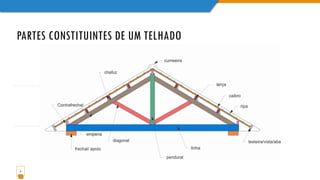

4. PARTES CONSTITUINTES DE UM TELHADO
4

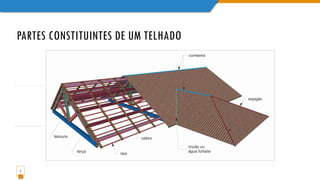

5. PARTES CONSTITUINTES DE UM TELHADO
5

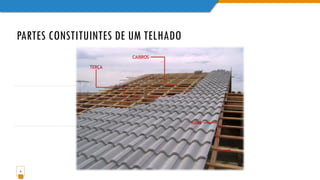

6. PARTES CONSTITUINTES DE UM TELHADO
6

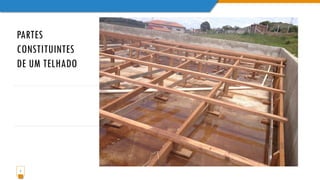

7. PARTES
CONSTITUINTES
DE UM TELHADO
7

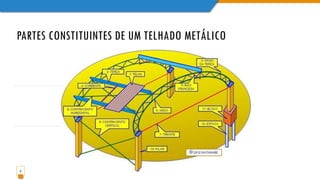

8. PARTES CONSTITUINTES DE UM TELHADO METÁLICO
8

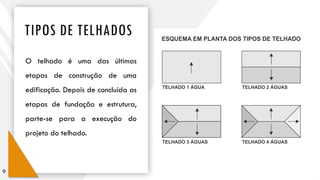

9. TIPOS DE TELHADOS
9
O telhado é uma das últimas
etapas de construção de uma
edificação. Depois de concluída as
etapas de fundação e estrutura,
parte-se para a execução do
projeto do telhado.

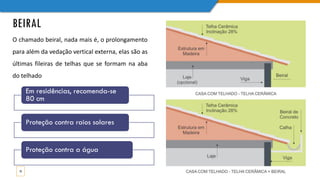

10. BEIRAL
10
O chamado beiral, nada mais é, o prolongamento
para além da vedação vertical externa, elas são as
últimas fileiras de telhas que se formam na aba
do telhado
Em residências, recomenda-se
80 cm
Proteção contra raios solares
Proteção contra a água

11. BEIRAL
11

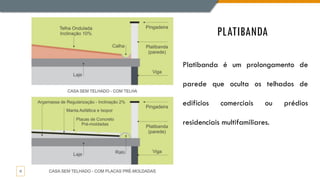

12. PLATIBANDA
12
Platibanda é um prolongamento de
parede que oculta os telhados de
edifícios comerciais ou prédios
residenciais multifamiliares.

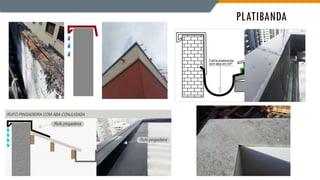

13. PLATIBANDA
13

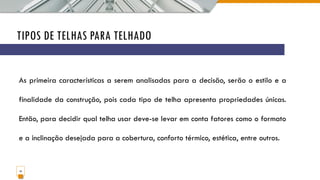

14. TIPOS DE TELHAS PARA TELHADO
14
As primeira características a serem analisadas para a decisão, serão o estilo e a
finalidade da construção, pois cada tipo de telha apresenta propriedades únicas.
Então, para decidir qual telha usar deve-se levar em conta fatores como o formato
e a inclinação desejada para a cobertura, conforto térmico, estética, entre outros.

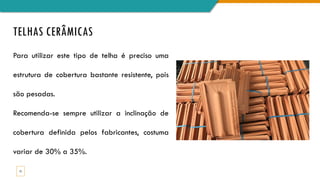

15. TELHAS CERÂMICAS
15
Para utilizar este tipo de telha é preciso uma
estrutura de cobertura bastante resistente, pois
são pesadas.
Recomenda-se sempre utilizar a inclinação de
cobertura definida pelos fabricantes, costuma
variar de 30% a 35%.

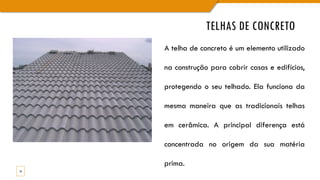

16. TELHAS DE CONCRETO
16
A telha de concreto é um elemento utilizado
na construção para cobrir casas e edifícios,
protegendo o seu telhado. Ela funciona da
mesma maneira que as tradicionais telhas
em cerâmica. A principal diferença está
concentrada no origem da sua matéria
prima.

17. TELHAS FIBROCIMENTO
17
Devido ao baixo peso, facilitam a montagem
da cobertura, não sendo necessário ter um
madeiramento muito resistente como suporte.
Elas são fixadas através de parafusos, deve-
se ter bastante cuidado durante a fixação
para que não haja problemas com o vento e a
chuva futuramente.

18. TELHAS DE VIDRO
18
A principal função das telhas de vidro é permitir a
passagem de luz natural pela cobertura, por isso, são
utilizadas em ambientes com pouca luz ou em espaços
externos, como varandas e pergolados. Elas são combinadas
com o uso de telhas de cerâmica ou concreto, devido ao
mesmo formato e modelos.
São telhas com boa durabilidade, porém, frágeis, então é
necessário tomar cuidado com grandes impactos, e também,
durante a fixação na estrutura da cobertura.

19. TELHAS METÁLICAS
19
As telhas metálicas são muito utilizadas em grandes vãos, a unidade pode ter até quatro metros,
precisando então, poucas peças para cobrir um telhado. São mais indicadas para edificações
comerciais, pois não proporcionam um isolamento térmico ideal, além de serem bastante barulhentas em
dias de chuva.
Essas telhas são divididas entre telhas galvanizadas e telhas galvalume (telhas de aço revestida por
liga de alumínio e zinco), as duas apresentam boa resistência e durabilidade, têm baixo custo e são
facilmente instaladas.

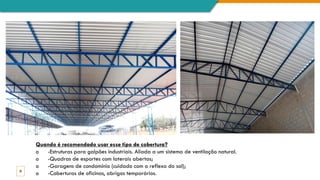

20. 20
Quando é recomendado usar esse tipo de cobertura?
o -Estruturas para galpões industriais. Aliada a um sistema de ventilação natural.
o -Quadras de esportes com laterais abertas;
o -Garagens de condomínio (cuidado com o reflexo do sol);
o -Coberturas de oficinas, abrigos temporários.

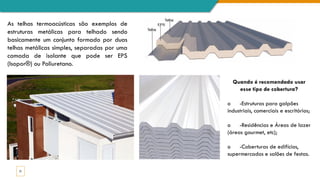

21. 21
As telhas termoacústicas são exemplos de
estruturas metálicas para telhado sendo
basicamente um conjunto formado por duas
telhas metálicas simples, separadas por uma
camada de isolante que pode ser EPS
(Isopor®) ou Poliuretano.
Quando é recomendado usar
esse tipo de cobertura?
o -Estruturas para galpões
industriais, comerciais e escritórios;
o -Residências e Áreas de lazer
(áreas gourmet, etc);
o -Coberturas de edifícios,
supermercados e salões de festas.

22. EXEMPLO 01
22
Edícula cujas dimensões em planta
são de 5 x 10 m. Iremos adotar
um telhado com apenas um
caimento e com 50 cm de beiral.
A telha escolhida tem inclinação
mínima de 30% recomendada
pelo fabricante e rendimento de
17telhas/m².

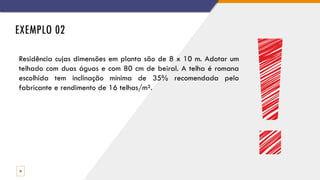

23. EXEMPLO 02
23
Residência cujas dimensões em planta são de 8 x 10 m. Adotar um
telhado com duas águas e com 80 cm de beiral. A telha é romana
escolhida tem inclinação mínima de 35% recomendada pelo
fabricante e rendimento de 16 telhas/m².

24. CUIDADOS IMPORTANTES
24
Recobrimento
Reaproveitamento da estrutura
Limpeza de calha
Inclinação

25. 25

26. EXEMPLO 03 - CALHA
26
Definir a capacidade de uma calha de platibanda com base de 25
cm e altura de lâmina d´agua de 15 cm, com caimento de 1% e
executada em alvenaria revestida.

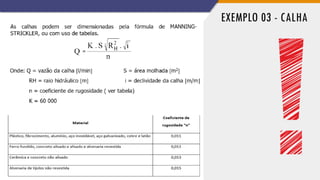

27. EXEMPLO 03 - CALHA
27

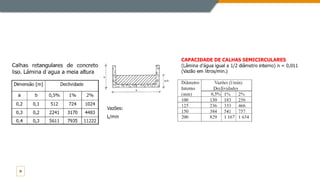

28. 28

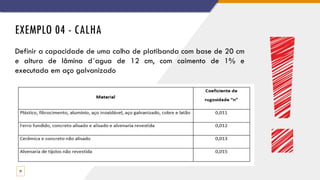

29. EXEMPLO 04 - CALHA
29
Definir a capacidade de uma calha de platibanda com base de 20 cm
e altura de lâmina d´agua de 12 cm, com caimento de 1% e
executada em aço galvanizado

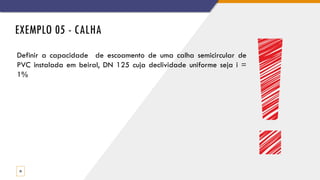

30. EXEMPLO 05 - CALHA
30
Definir a capacidade de escoamento de uma calha semicircular de
PVC instalada em beiral, DN 125 cuja declividade uniforme seja i =
1%

31. ÁREA DE CONTRIBUIÇÃO
31

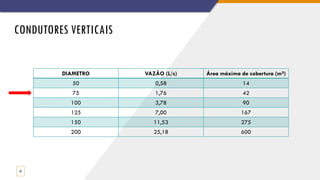

32. CONDUTORES VERTICAIS
32
DIAMETRO VAZÃO (L/s) Área máxima de cobertura (m²)
50 0,58 14
75 1,76 42
100 3,78 90
125 7,00 167
150 11,53 275
200 25,18 600

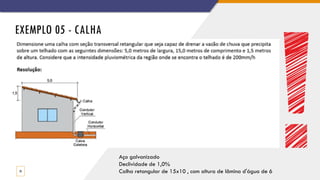

33. EXEMPLO 05 - CALHA
33
Aço galvanizado
Declividade de 1,0%
Calha retangular de 15x10 , com altura de lâmina d'água de 6
