1. ENCAIXE DE MADEIRA
Detalhamento
Professor: Danilo Saccomori
Andressa Valverde

2. ÍNDICE
Introdução
Cotas no encaixe
Ligação por prego
Ligação por parafuso
Ligação por cola
Ligação por encaixe
Cavilha
Chapas de dente estampados
Pisos de madeira
Exemplos em mobiliário
Exemplos na arquitetura
Bibliografia
3
6
7
8
9
10
14
15
17
19
36
41

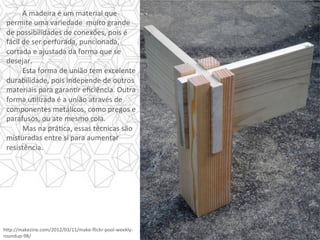

3. A madeira é um material que
permite uma variedade muito grande
de possibilidades de conexões, pois é
fácil de ser perfurada, puncionada,
cortada e ajustada da forma que se
desejar.
Esta forma de união tem excelente
durabilidade, pois independe de outros
materiais para garanYr eficiência. Outra
forma uYlizada é a união através de
componentes metálicos, como pregos e
parafusos, ou ate mesmo cola.
Mas na práYca, essas técnicas são
misturadas entre si para aumentar
resistência.
h]p://makezine.com/2012/03/11/make-flickr-pool-weekly-
roundup-98/

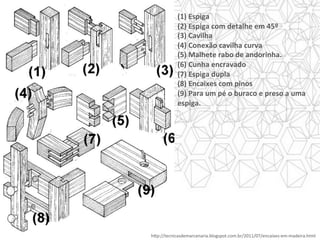

4. (1) Espiga
(2) Espiga com detalhe em 45º
(3) Cavilha
(4) Conexão cavilha curva
(5) Malhete rabo de andorinha.
(6) Cunha encravado
(7) Espiga dupla
(8) Encaixes com pinos
(9) Para um pé o buraco e preso a uma
espiga.
h]p://tecnicasdemarcenaria.blogspot.com.br/2011/07/encaixes-em-madeira.html

5. h]p://www.artnouveau.com.gr/photo-gallery/this-store-has-a-robot-that-
will-make-your-custom-cosmeYcs/
A união entre duas ou mais peças
de madeira pode ser feita de algumas
formas, que muitas vezes se associam
para garanYr maior resistência e
durabilidade à essa união.
Os encaixes de madeira são
econômicos, pois não necessitam de
materiais adjacentes, porém
necessitam de mão-de-obra cuidadosa
e especializada.

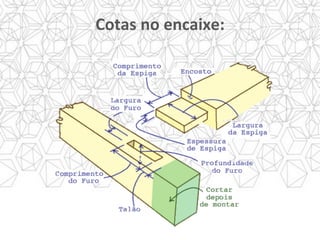

6. Cotas no encaixe:

7. h]p://www.zemad.com.br/como-bater-um-prego-sem-rachar-a-madeira/.

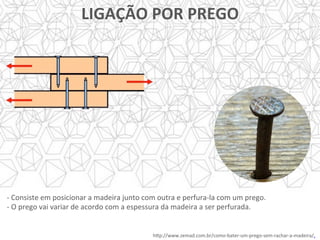

- Consiste em posicionar a madeira junto com outra e perfura-la com um prego.
- O prego vai variar de acordo com a espessura da madeira a ser perfurada.
LIGAÇÃO POR PREGO

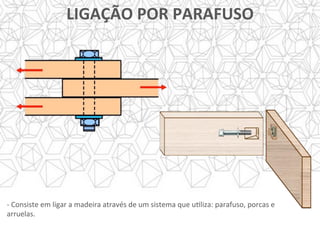

8. - Consiste em ligar a madeira através de um sistema que uYliza: parafuso, porcas e
arruelas.
LIGAÇÃO POR PARAFUSO

9. LIGAÇÃO POR COLA
- Consiste em ligar através da uYlização de
substância química (cola)
h]p://portallardocelar.xpg.uol.com.br/faca-voce-mesmo/poster-retro.html

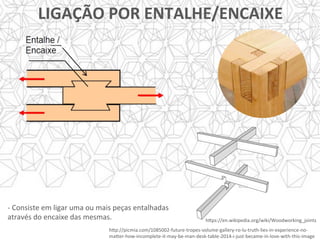

10. - Consiste em ligar uma ou mais peças entalhadas
através do encaixe das mesmas.
LIGAÇÃO POR ENTALHE/ENCAIXE
h]ps://en.wikipedia.org/wiki/Woodworking_joints
h]p://picmia.com/1085002-future-tropes-volume-gallery-ro-lu-truth-lies-in-experience-no-
ma]er-how-incomplete-it-may-be-man-desk-table-2014-i-just-became-in-love-with-this-image

11. Via Flexible Stream.

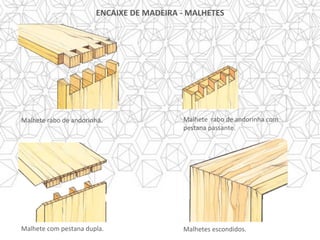

12. ENCAIXE DE MADEIRA - MALHETES
Malhete rabo de andorinha. Malhete rabo de andorinha com
pestana passante.
Malhete com pestana dupla. Malhetes escondidos.

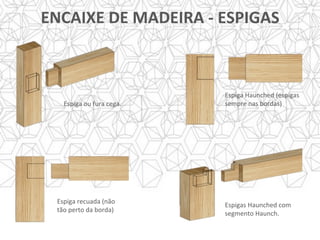

13. ENCAIXE DE MADEIRA - ESPIGAS
Espiga ou fura cega.
Espiga Haunched (espigas
sempre nas bordas)
Espiga recuada (não
tão perto da borda)
Espigas Haunched com
segmento Haunch.

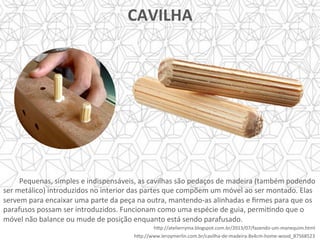

14. Pequenas, simples e indispensáveis, as cavilhas são pedaços de madeira (também podendo
ser metálico) introduzidos no interior das partes que compõem um móvel ao ser montado. Elas
servem para encaixar uma parte da peça na outra, mantendo-as alinhadas e firmes para que os
parafusos possam ser introduzidos. Funcionam como uma espécie de guia, permiYndo que o
móvel não balance ou mude de posição enquanto está sendo parafusado.
CAVILHA
h]p://atelierryma.blogspot.com.br/2013/07/fazendo-um-manequim.html
h]p://www.leroymerlin.com.br/cavilha-de-madeira-8x4cm-home-wood_87568523

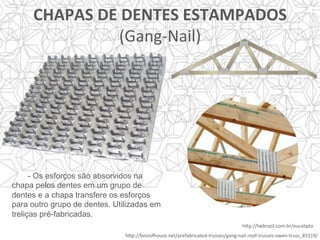

15. CHAPAS DE DENTES ESTAMPADOS
(Gang-Nail)
h]p://bestorouse.net/prefabricated-trusses/gang-nail-roof-trusses-owen-truss_85319/
h]p://twbrazil.com.br/eucalipto
- Os esforços são absorvidos na
chapa pelos dentes em um grupo de
dentes e a chapa transfere os esforços
para outro grupo de dentes. Utilizadas em
treliças pré-fabricadas.

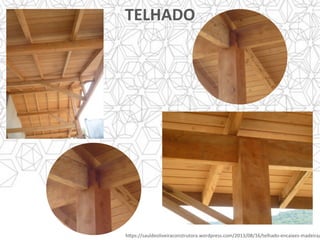

16. TELHADO
h]ps://sauldeoliveiraconstrutora.wordpress.com/2013/08/16/telhado-encaixes-madeira/

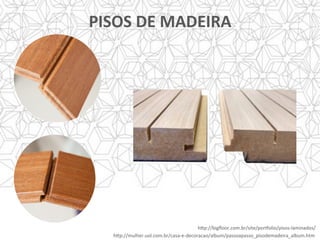

17. PISOS DE MADEIRA
h]p://mulher.uol.com.br/casa-e-decoracao/album/passoapasso_pisodemadeira_album.htm
h]p://bigfloor.com.br/site/porsolio/pisos-laminados/

18. h]p://vintagerevivals.com/2014/11/the-nugget-vintage-trailer-makeover-
reveal?utm_source=feedburner&utm_medium=feed&utm_campaign=Feed:
+VintageRevivals+(Vintage+Revivals)

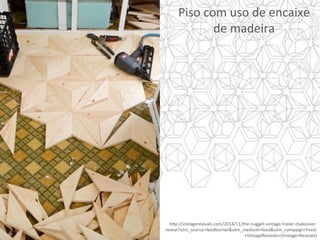

Piso com uso de encaixe
de madeira

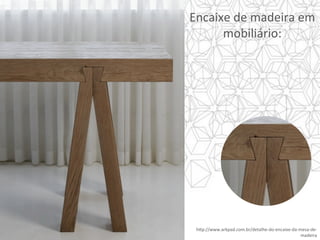

19. h]p://www.arkpad.com.br/detalhe-do-encaixe-da-mesa-de-
madeira
Encaixe de madeira em
mobiliário:

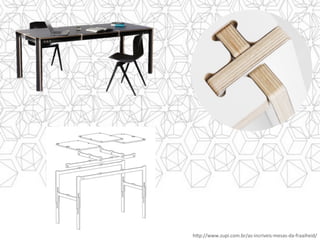

20. h]p://www.zupi.com.br/as-incriveis-mesas-da-fraaiheid/

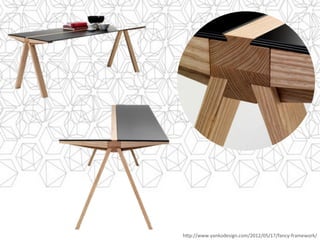

21. h]p://www.yankodesign.com/2012/05/17/fancy-framework/

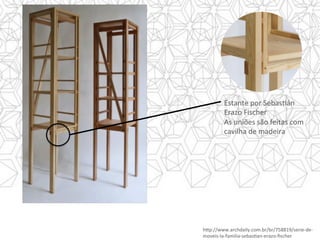

22. Estante por SebasYán
Erazo Fischer
As uniões são feitas com
cavilha de madeira
h]p://www.archdaily.com.br/br/758819/serie-de-
moveis-la-familia-sebasYan-erazo-fischer

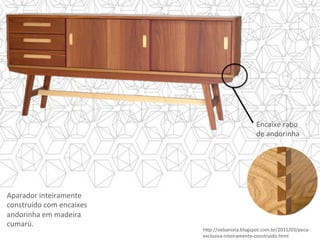

23. Aparador inteiramente
construído com encaixes
andorinha em madeira
cumarú.
h]p://oebanista.blogspot.com.br/2011/03/peca-
exclusiva-inteiramente-construido.html
Encaixe rabo
de andorinha

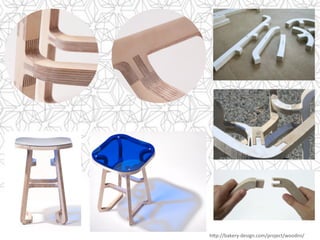

24. h]p://bakery-design.com/project/woodini/

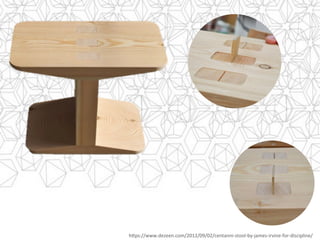

25. h]ps://www.dezeen.com/2012/09/02/centanni-stool-by-james-irvine-for-discipline/

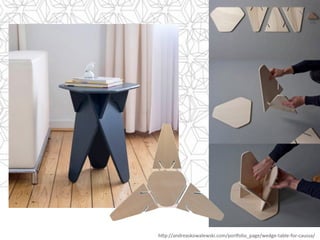

26. h]p://andreaskowalewski.com/porsolio_page/wedge-table-for-caussa/

27. h]p://www.home-dzine.co.za/decor/decor-knockdown.html

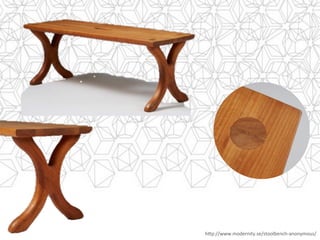

28. h]p://www.modernity.se/stoolbench-anonymous/

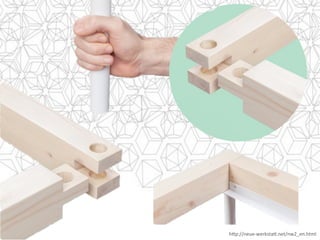

29. h]p://neue-werksta].net/nw2_en.html

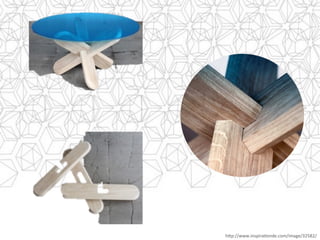

30. h]p://www.inspiraYonde.com/image/32582/

31. h]p://design-milk.com/twin-bench-social-character/

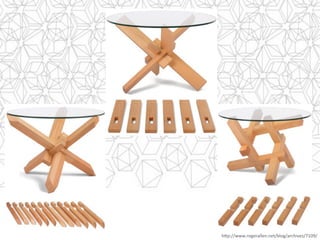

32. h]p://www.rogerallen.net/blog/archives/7109/

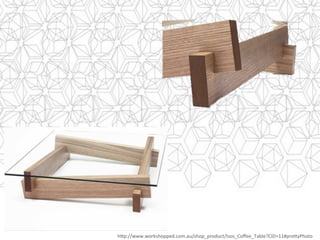

33. h]p://www.workshopped.com.au/shop_product/Isos_Coffee_Table?CID=11#pre]yPhoto

34. h]p://www.core77.com/posts/17680/working-Ytle-makeshi|-soluYons-become-casual-furniture-17680

35. h]p://casa.abril.com.br/materia/como-a-madeira-virou-protagonista-do-trabalho-de-gustavo-bi]encourt

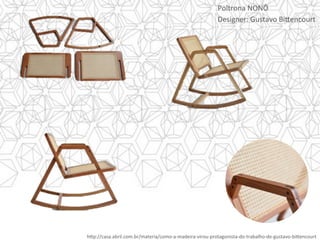

Poltrona NONÔ
Designer: Gustavo Bi]encourt

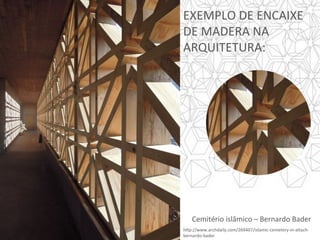

36. h]p://www.archdaily.com/269407/islamic-cemetery-in-altach-
bernardo-bader
EXEMPLO DE ENCAIXE
DE MADERA NA
ARQUITETURA:
Cemitério islâmico – Bernardo Bader

37. Fotografias: SanYago Pinyol y Mariana Murcia - Laagencia

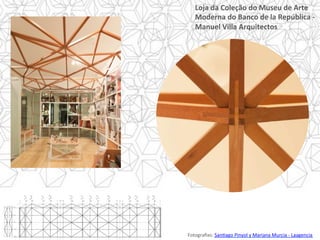

Loja da Coleção do Museu de Arte
Moderna do Banco de la República -
Manuel Villa Arquitectos

38. Fotografias: Diedier Boy de la
v Arquitetos: Shigeru Ban Architects
v Localização: Zurique, Suíça
v Ano do projeto: 2013

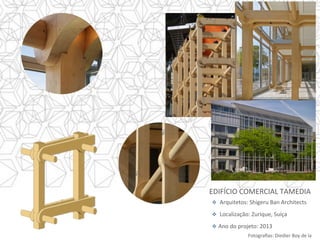

EDIFÍCIO COMERCIAL TAMEDIA

39. Fotografias: Takumi Ota
v Arquitetos: Kengo Kuma e Associates
v Localização: Japão
v Ano do projeto: 2011

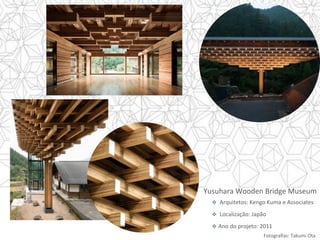

Yusuhara Wooden Bridge Museum

40. Fotografias: Daici Ano
v Arquitetos: Kengo Kuma e Associates
v Localização: Japão

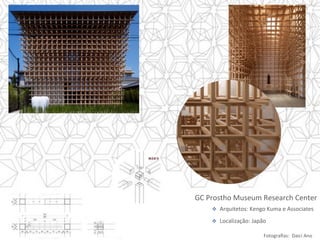

GC Prostho Museum Research Center

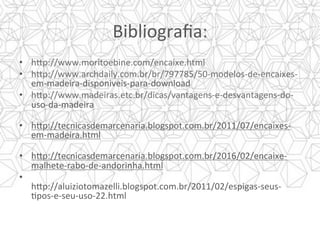

41. Bibliografia:
