Desenho técnico tecnoblogue 2010/2011

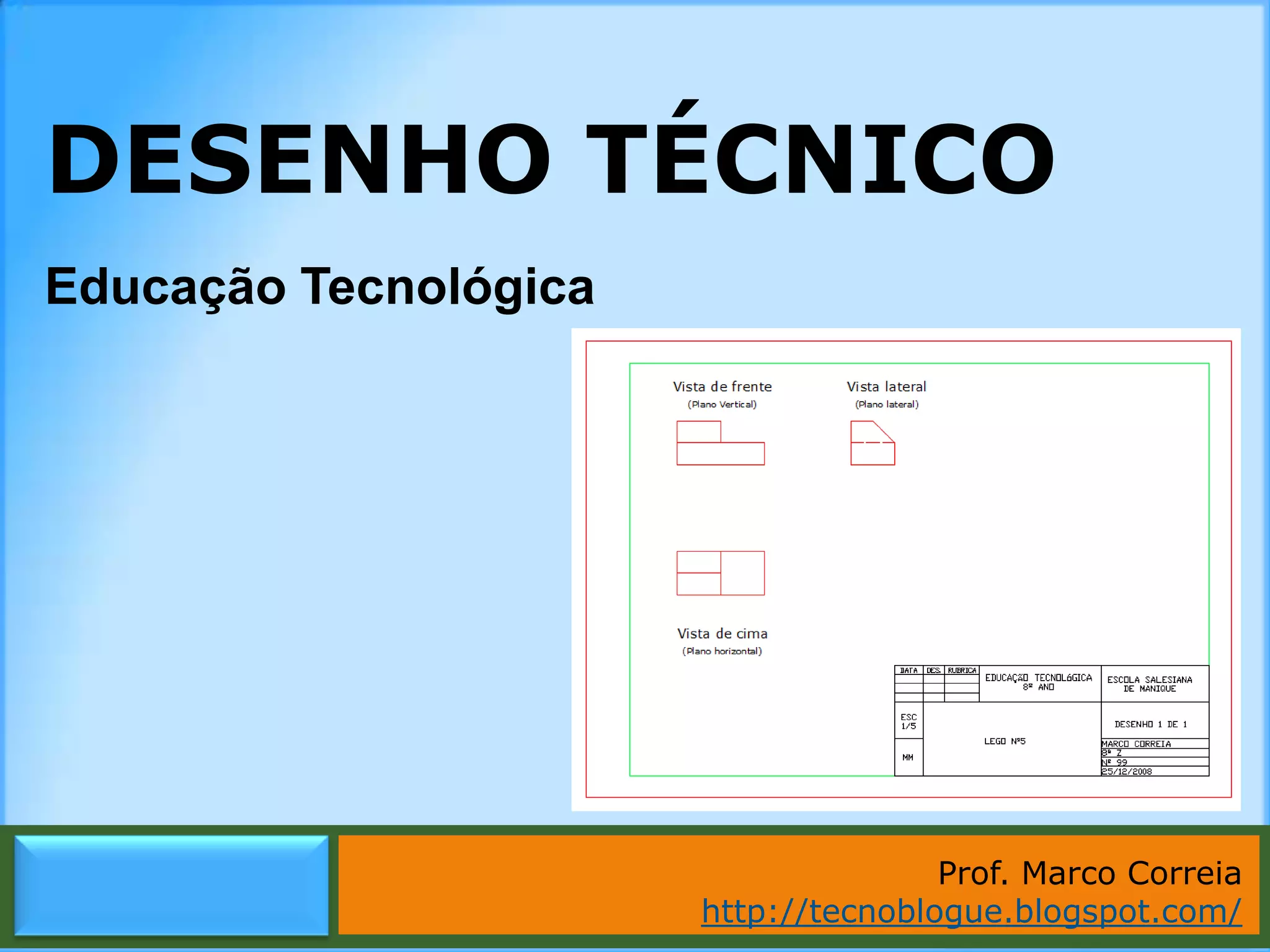

DESENHO TÉCNICO
Educação Tecnológica

Prof. Marco Correia
http://tecnoblogue.blogspot.com/
Marco Correia | http://tecnoblogue.blogspot.com/

Índice

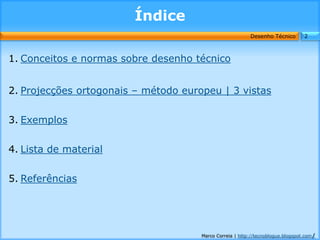

Desenho Técnico 2

1. Conceitos e normas sobre desenho técnico

2. Projecções ortogonais – método europeu | 3 vistas

3. Exemplos

4. Lista de material

5. Referências

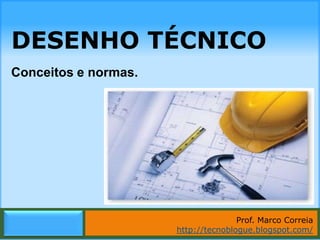

DESENHO TÉCNICO
Conceitos e normas.

Prof. Marco Correia

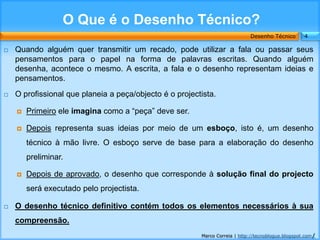

O Que é o Desenho Técnico?
Desenho Técnico 4

 Quando alguém quer transmitir um recado, pode utilizar a fala ou passar seus
pensamentos para o papel na forma de palavras escritas. Quando alguém
desenha, acontece o mesmo. A escrita, a fala e o desenho representam ideias e
pensamentos.
 O profissional que planeia a peça/objecto é o projectista.

 Primeiro ele imagina como a “peça” deve ser.

 Depois representa suas ideias por meio de um esboço, isto é, um desenho
técnico à mão livre. O esboço serve de base para a elaboração do desenho
preliminar.

 Depois de aprovado, o desenho que corresponde à solução final do projecto
será executado pelo projectista.

 O desenho técnico definitivo contém todos os elementos necessários à sua
compreensão.

O Que é o Desenho Técnico?
Desenho Técnico 5

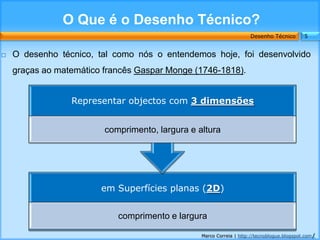

 O desenho técnico, tal como nós o entendemos hoje, foi desenvolvido
graças ao matemático francês Gaspar Monge (1746-1818).

Representar objectos com 3 dimensões

comprimento, largura e altura

em Superfícies planas (2D)

comprimento e largura


Desenho técnico / Desenho artístico
Desenho Técnico 6

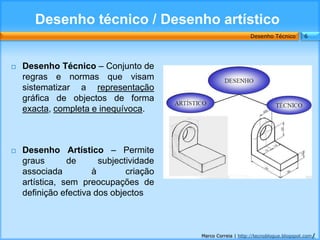

 Desenho Técnico – Conjunto de
regras e normas que visam
sistematizar a representação
gráfica de objectos de forma
exacta, completa e inequívoca.

 Desenho Artístico – Permite
graus de subjectividade
associada à criação
artística, sem preocupações de
definição efectiva dos objectos

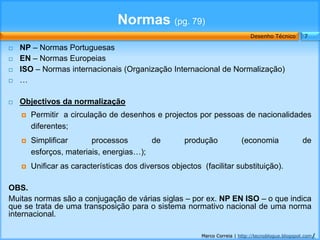

Normas (pg. 79)
Desenho Técnico 7

 NP – Normas Portuguesas
 EN – Normas Europeias
 ISO – Normas internacionais (Organização Internacional de Normalização)
 …

 Objectivos da normalização
 Permitir a circulação de desenhos e projectos por pessoas de nacionalidades
diferentes;
 Simplificar processos de produção (economia de
esforços, materiais, energias…);
 Unificar as características dos diversos objectos (facilitar substituição).

OBS.
Muitas normas são a conjugação de várias siglas – por ex. NP EN ISO – o que indica
que se trata de uma transposição para o sistema normativo nacional de uma norma
internacional.

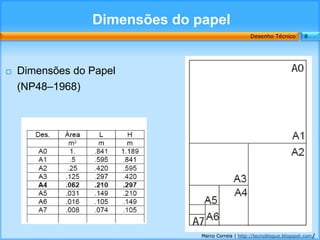

Dimensões do papel
Desenho Técnico 8

 Dimensões do Papel
(NP48–1968)


Margens

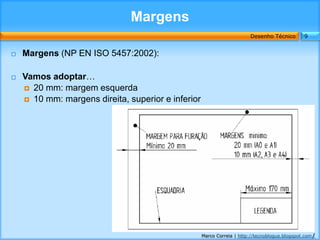

Desenho Técnico 9

 Margens (NP EN ISO 5457:2002):

 Vamos adoptar…
 20 mm: margem esquerda
 10 mm: margens direita, superior e inferior


Tipos de linhas
Desenho Técnico 10

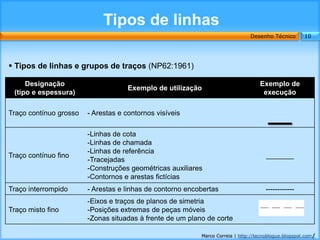

 Tipos de linhas e grupos de traços (NP62:1961)

Designação Exemplo de
Exemplo de utilização
(tipo e espessura) execução

Traço contínuo grosso - Arestas e contornos visíveis
__
-Linhas de cota
-Linhas de chamada
-Linhas de referência
Traço contínuo fino _______
-Tracejadas
-Construções geométricas auxiliares
-Contornos e arestas fictícias
Traço interrompido - Arestas e linhas de contorno encobertas ------------
-Eixos e traços de planos de simetria
Traço misto fino -Posições extremas de peças móveis
-Zonas situadas à frente de um plano de corte


Escrita normalizada
Desenho Técnico 11

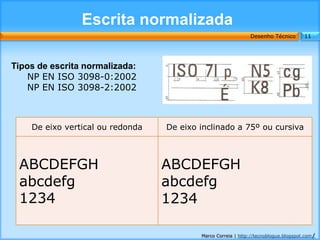

Tipos de escrita normalizada:
NP EN ISO 3098-0:2002
NP EN ISO 3098-2:2002

De eixo vertical ou redonda De eixo inclinado a 75º ou cursiva

ABCDEFGH ABCDEFGH
abcdefg abcdefg
1234 1234

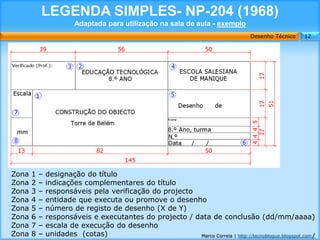

LEGENDA SIMPLES- NP-204 (1968)
Adaptada para utilização na sala de aula - exemplo
Desenho Técnico 12

Zona 1 – designação do título
Zona 2 – indicações complementares do título
Zona 3 – responsáveis pela verificação do projecto
Zona 4 – entidade que executa ou promove o desenho
Zona 5 – número de registo de desenho (X de Y)
Zona 6 – responsáveis e executantes do projecto / data de conclusão (dd/mm/aaaa)
Zona 7 – escala de execução do desenho
Zona 8 – unidades (cotas) Marco Correia | http://tecnoblogue.blogspot.com/

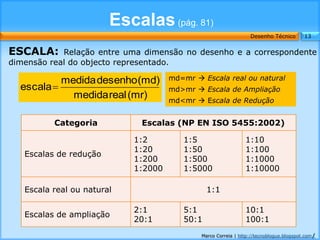

Escalas (pág. 81)
Desenho Técnico 13

ESCALA: Relação entre uma dimensão no desenho e a correspondente
dimensão real do objecto representado.

medida desenho (md) md=mr  Escala real ou natural
escala md>mr  Escala de Ampliação
medida real (mr) md<mr  Escala de Redução

Categoria Escalas (NP EN ISO 5455:2002)

1:2 1:5 1:10
1:20 1:50 1:100
Escalas de redução
1:200 1:500 1:1000
1:2000 1:5000 1:10000

Escala real ou natural 1:1

2:1 5:1 10:1
Escalas de ampliação
20:1 50:1 100:1

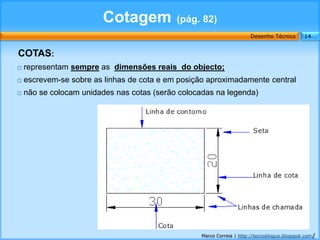

Cotagem (pág. 82)
Desenho Técnico 14

COTAS:
 representam sempre as dimensões reais do objecto;
 escrevem-se sobre as linhas de cota e em posição aproximadamente central
 não se colocam unidades nas cotas (serão colocadas na legenda)

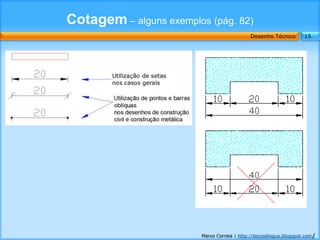

Cotagem – alguns exemplos (pág. 82)
Desenho Técnico 15

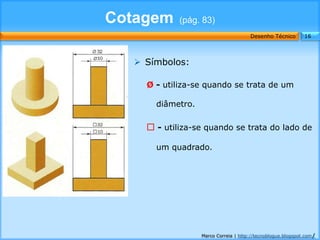

Cotagem (pág. 83)
Desenho Técnico 16

 Símbolos:

Ø - utiliza-se quando se trata de um

diâmetro.

 - utiliza-se quando se trata do lado de

um quadrado.


PROJECÇÕES
ORTOGONAIS

Método Europeu | 3 vistas

Prof. Marco Correia

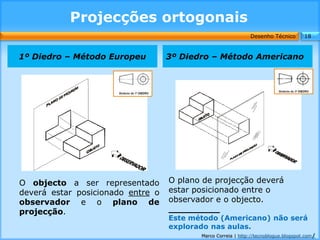

Projecções ortogonais
Desenho Técnico 18

1º Diedro – Método Europeu 3º Diedro – Método Americano

O objecto a ser representado O plano de projecção deverá
deverá estar posicionado entre o estar posicionado entre o
observador e o plano de observador e o objecto.
projecção. _________
Este método (Americano) não será
explorado nas aulas.

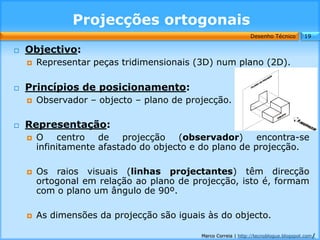

Projecções ortogonais
Desenho Técnico 19

 Objectivo:
 Representar peças tridimensionais (3D) num plano (2D).

 Princípios de posicionamento:
 Observador – objecto – plano de projecção.

 Representação:
 O centro de projecção (observador) encontra-se
infinitamente afastado do objecto e do plano de projecção.

 Os raios visuais (linhas projectantes) têm direcção
ortogonal em relação ao plano de projecção, isto é, formam
com o plano um ângulo de 90º.

 As dimensões da projecção são iguais às do objecto.

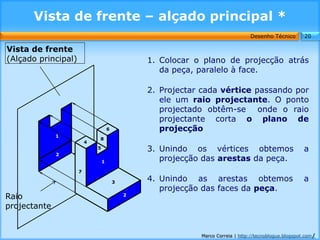

Vista de frente – alçado principal *
Desenho Técnico 20

Vista de frente
(Alçado principal) 1. Colocar o plano de projecção atrás
da peça, paralelo à face.

2. Projectar cada vértice passando por
ele um raio projectante. O ponto
projectado obtêm-se onde o raio
projectante corta o plano de
6 projecção
1
8
4
5 3. Unindo os vértices obtemos a
2
1 projecção das arestas da peça.
7

3
4. Unindo as arestas obtemos a
projecção das faces da peça.
Raio 2

projectante

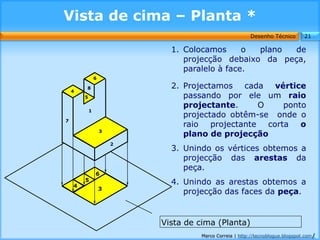

Vista de cima – Planta *
Desenho Técnico 21

1. Colocamos o plano de
projecção debaixo da peça,
paralelo à face.
6

8 2. Projectamos cada vértice
4
5 passando por ele um raio
projectante. O ponto
1
projectado obtêm-se onde o
7
raio projectante corta o
3
plano de projecção
2
3. Unindo os vértices obtemos a
projecção das arestas da
peça.
6

4
5 4. Unindo as arestas obtemos a
3

Vista de cima (Planta)

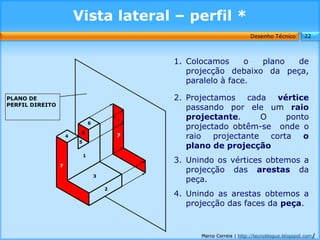

Vista lateral – perfil *
Desenho Técnico 22

1. Colocamos o plano de
projecção debaixo da peça,
paralelo à face.

PLANO DE 2. Projectamos cada vértice
PERFIL DIREITO
passando por ele um raio
projectante. O ponto
6
projectado obtêm-se onde o
8
4 7 raio projectante corta o
5
plano de projecção
1
3. Unindo os vértices obtemos a
7
projecção das arestas da
3
peça.
2
4. Unindo as arestas obtemos a


3 vistas *
Desenho Técnico 23

Vista de frente Vista lateral (PLANO DE PERFIL)
(ALÇADO PRINCIPAL

Terminado o processo
6
1 8 7 de projecção obtêm-se
4
5
2
1 as três vistas sobre os
7
3 planos correspondentes.
2

Raio projectante
6
5
4 3

Vista de Cima (PLANTA)

3 vistas… um processo

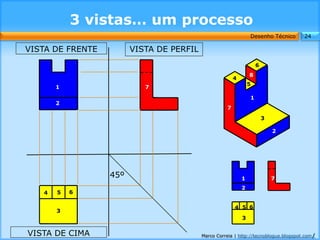

Desenho Técnico 24

VISTA DE FRENTE VISTA DE PERFIL
6
8
4
5
1 7

1
2
7
3

2

45º 1 7
2
4 5 6

4 5 6
3
3

VISTA DE CIMA Marco Correia | http://tecnoblogue.blogspot.com/

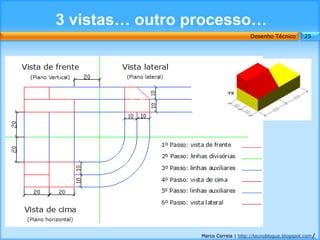

3 vistas… outro processo…
Desenho Técnico 25

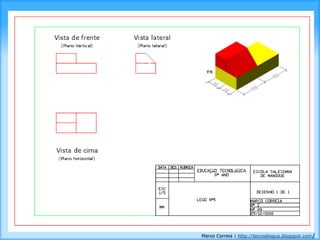

Vistas finais / planos


DESENHO TÉCNICO
Exemplos

Prof. Marco Correia

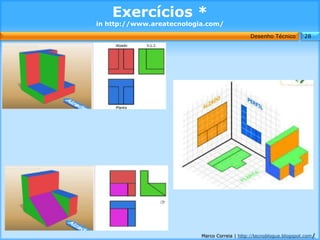

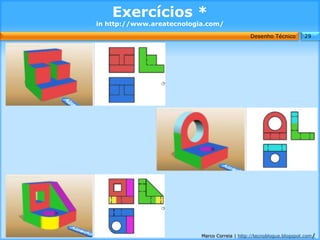

Exercícios *
in http://www.areatecnologia.com/
Desenho Técnico 28

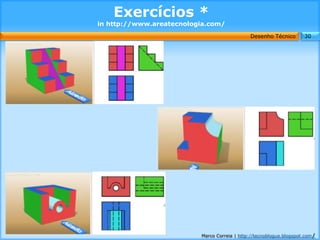

Exercícios *
Desenho Técnico 29


Exercícios *
Desenho Técnico 30

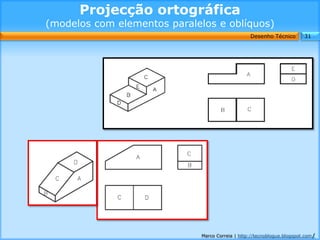

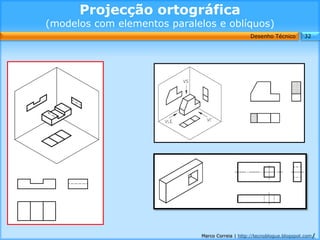

Projecção ortográfica
(modelos com elementos paralelos e oblíquos)
Desenho Técnico 31


(modelos com elementos paralelos e oblíquos)
Desenho Técnico 32

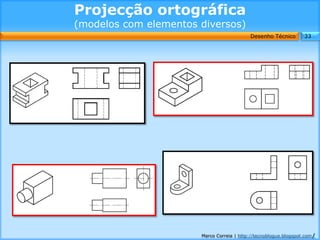

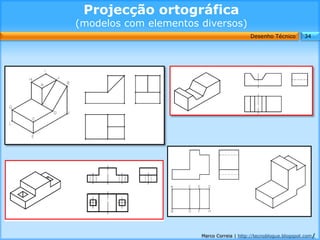

(modelos com elementos diversos)
Desenho Técnico 33


(modelos com elementos diversos)
Desenho Técnico 34

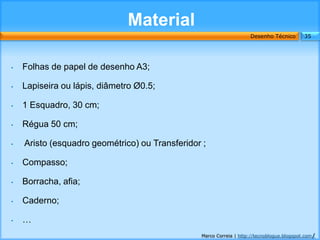

Material
Desenho Técnico 35

• Folhas de papel de desenho A3;

• Lapiseira ou lápis, diâmetro Ø0.5;

• 1 Esquadro, 30 cm;

• Régua 50 cm;

• Aristo (esquadro geométrico) ou Transferidor ;

• Compasso;

• Borracha, afia;

• Caderno;

• …

Bibliografia
Desenho Técnico 36

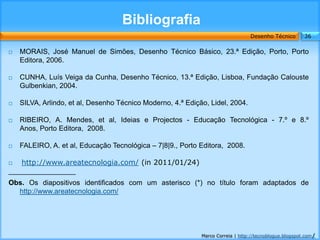

 MORAIS, José Manuel de Simões, Desenho Técnico Básico, 23.ª Edição, Porto, Porto
Editora, 2006.

 CUNHA, Luís Veiga da Cunha, Desenho Técnico, 13.ª Edição, Lisboa, Fundação Calouste
Gulbenkian, 2004.

 SILVA, Arlindo, et al, Desenho Técnico Moderno, 4.ª Edição, Lidel, 2004.

 RIBEIRO, A. Mendes, et al, Ideias e Projectos - Educação Tecnológica - 7.º e 8.º
Anos, Porto Editora, 2008.

 FALEIRO, A. et al, Educação Tecnológica – 7|8|9., Porto Editora, 2008.

 http://www.areatecnologia.com/ (in 2011/01/24)
_________________
Obs. Os diapositivos identificados com um asterisco (*) no título foram adaptados de
http://www.areatecnologia.com/
