cotas de desenho técnico

1. SISTEMAS DE
COTAGEM
Prof. Elton Ricardo

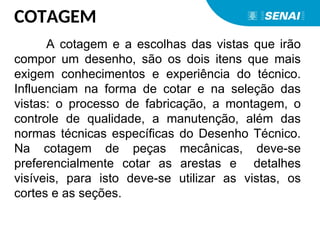

2. COTAGEM
A cotagem e a escolhas das vistas que irão
compor um desenho, são os dois itens que mais
exigem conhecimentos e experiência do técnico.
Influenciam na forma de cotar e na seleção das
vistas: o processo de fabricação, a montagem, o
controle de qualidade, a manutenção, além das
normas técnicas específicas do Desenho Técnico.
Na cotagem de peças mecânicas, deve-se
preferencialmente cotar as arestas e detalhes
visíveis, para isto deve-se utilizar as vistas, os
cortes e as seções.

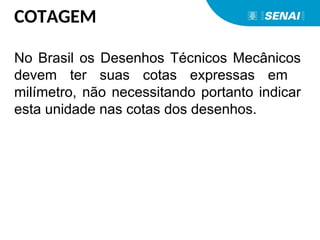

3. COTAGEM
No Brasil os Desenhos Técnicos Mecânicos
devem ter suas cotas expressas em
milímetro, não necessitando portanto indicar
esta unidade nas cotas dos desenhos.

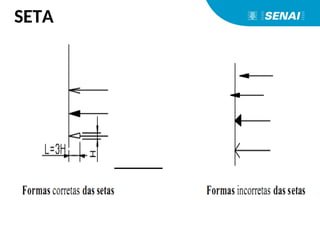

4. SETA

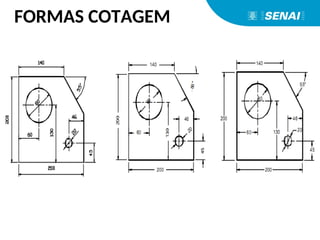

5. FORMAS COTAGEM

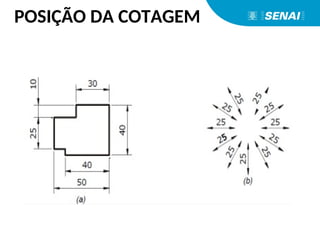

6. POSIÇÃO DA COTAGEM

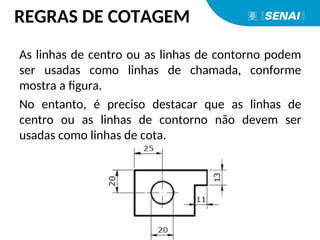

7. As linhas de centro ou as linhas de contorno podem
ser usadas como linhas de chamada, conforme
mostra a figura.
No entanto, é preciso destacar que as linhas de
centro ou as linhas de contorno não devem ser
usadas como linhas de cota.
REGRAS DE COTAGEM

8. Para facilitar a leitura e a interpretação do desenho,
deve-se evitar colocar cotas dentro dos desenhos e,
principalmente, cotas alinhadas com outras linhas do
desenho.
REGRAS DE COTAGEM

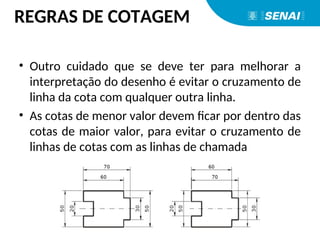

9. • Outro cuidado que se deve ter para melhorar a
interpretação do desenho é evitar o cruzamento de
linha da cota com qualquer outra linha.
• As cotas de menor valor devem ficar por dentro das
cotas de maior valor, para evitar o cruzamento de
linhas de cotas com as linhas de chamada
REGRAS DE COTAGEM

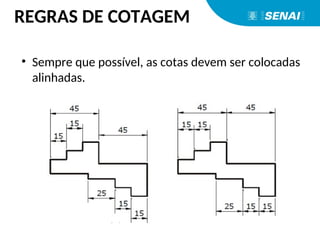

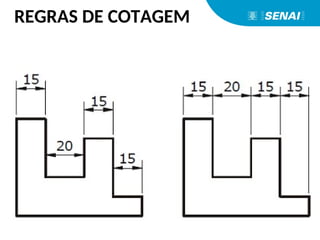

10. • Sempre que possível, as cotas devem ser colocadas
alinhadas.
REGRAS DE COTAGEM

11. REGRAS DE COTAGEM

12. REGRAS DE COTAGEM

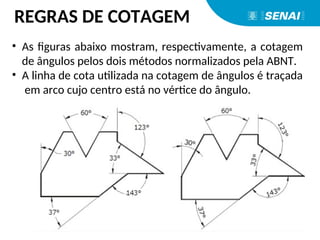

• As figuras abaixo mostram, respectivamente, a cotagem
de ângulos pelos dois métodos normalizados pela ABNT.
• A linha de cota utilizada na cotagem de ângulos é traçada
em arco cujo centro está no vértice do ângulo.

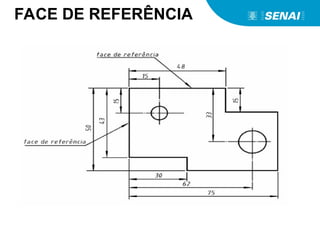

13. FACE DE REFERÊNCIA

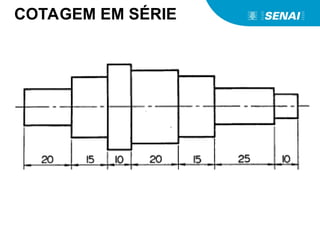

14. COTAGEM EM SÉRIE

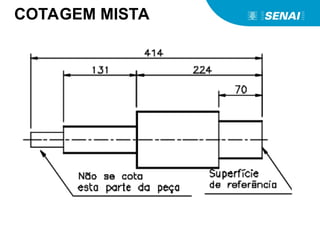

15. COTAGEM MISTA

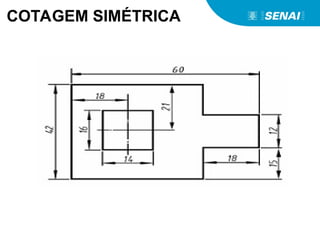

16. COTAGEM SIMÉTRICA

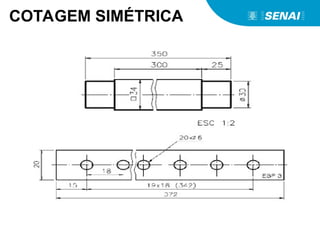

17. COTAGEM SIMÉTRICA

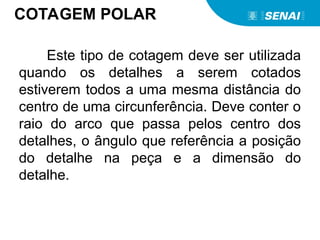

18. COTAGEM POLAR
Este tipo de cotagem deve ser utilizada
quando os detalhes a serem cotados
estiverem todos a uma mesma distância do
centro de uma circunferência. Deve conter o
raio do arco que passa pelos centro dos
detalhes, o ângulo que referência a posição
do detalhe na peça e a dimensão do
detalhe.

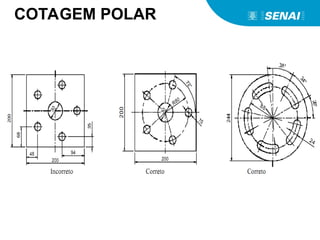

19. COTAGEM POLAR

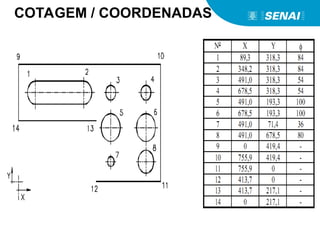

20. COTAGEM / COORDENADAS

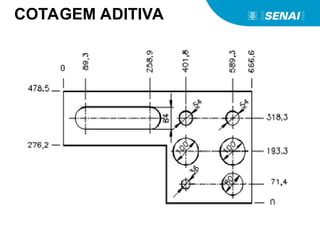

21. COTAGEM ADITIVA

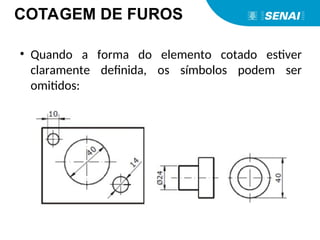

22. • Quando a forma do elemento cotado estiver
claramente definida, os símbolos podem ser
omitidos:
COTAGEM DE FUROS

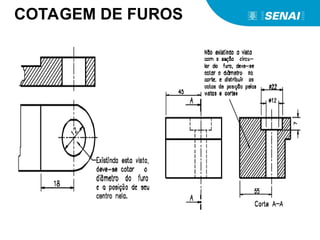

23. COTAGEM DE FUROS

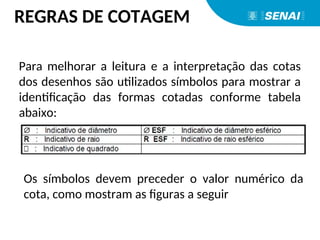

24. Para melhorar a leitura e a interpretação das cotas
dos desenhos são utilizados símbolos para mostrar a
identificação das formas cotadas conforme tabela
abaixo:
Os símbolos devem preceder o valor numérico da
cota, como mostram as figuras a seguir
REGRAS DE COTAGEM

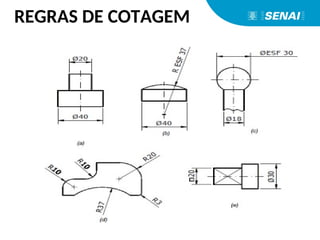

25. REGRAS DE COTAGEM

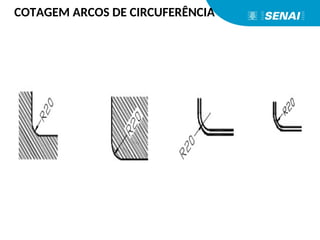

26. COTAGEM ARCOS DE CIRCUFERÊNCIA

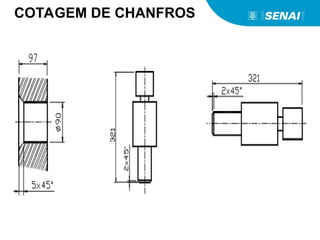

27. COTAGEM DE CHANFROS

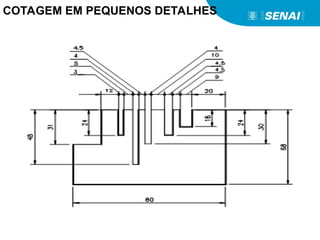

28. COTAGEM EM PEQUENOS DETALHES

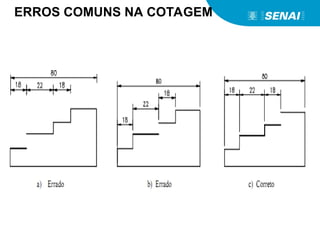

29. ERROS COMUNS NA COTAGEM

30. ERROS COMUM NA COTAGEM

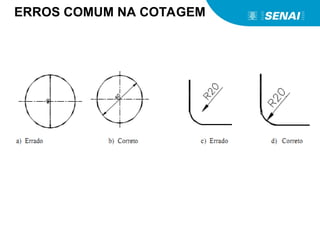

31. ERROS COMUM NA COTAGEM

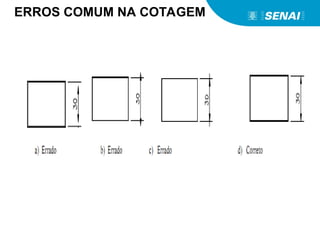

32. ERROS COMUM NA COTAGEM

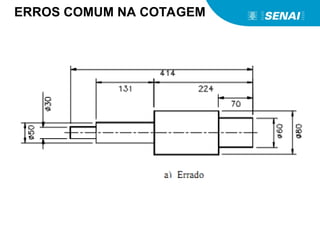

33. ERROS COMUM NA COTAGEM

34. FIM
