SLIDES DESENHO TÉCNICO

1. MÓDULO I
TÉCNICO EM SEGURANÇA DO
TRABALHO
DESENHO TÉCNICO 40H

2. • Professor: Kevin Sousa;
• Formação:
• Técnico em Segurança do trabalho – SENAI 2015;
• Engenharia Civil – PUC Minas 2021;
• Pós graduação: Tecnologia, Gestão e Desempenho
das Construções – PUC Minas 2021;
• MBA Engenharia Diagnóstica e Tratamento de
Manifestações Patológicas em Obras – Andamento.

3. • EMENTA:
1. Instrumentos de Desenho Técnico;
a. Desenho técnico x artístico;
b. Conceitos e importância do desenho técnico na segurança do trabalho e no
ambiente laboral;
c. Normas técnicas e simbologias.
2. Instrumentos e Técnicas de Desenho
a. Ferramentas manuais e digitais (AutoCAD, SketchUp, entre outros)
b. Técnicas de uso de régua, esquadros, compasso, escalas e linhas para
desenho técnico;
c. Noções de escalas e proporções na representação de plantas e diagramas
de segurança e emergência.

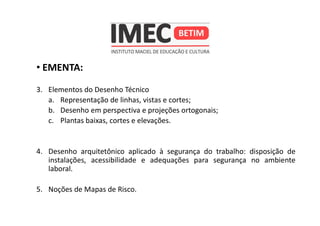

4. • EMENTA:
3. Elementos do Desenho Técnico
a. Representação de linhas, vistas e cortes;
b. Desenho em perspectiva e projeções ortogonais;
c. Plantas baixas, cortes e elevações.
4. Desenho arquitetônico aplicado à segurança do trabalho: disposição de
instalações, acessibilidade e adequações para segurança no ambiente
laboral.
5. Noções de Mapas de Risco.

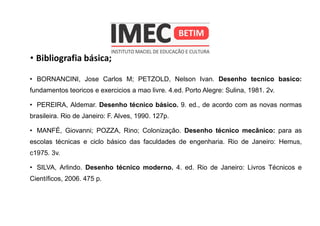

5. • Bibliografia básica;
• BORNANCINI, Jose Carlos M; PETZOLD, Nelson Ivan. Desenho tecnico basico:
fundamentos teoricos e exercicios a mao livre. 4.ed. Porto Alegre: Sulina, 1981. 2v.
• PEREIRA, Aldemar. Desenho técnico básico. 9. ed., de acordo com as novas normas
brasileira. Rio de Janeiro: F. Alves, 1990. 127p.
• MANFÉ, Giovanni; POZZA, Rino; Colonização. Desenho técnico mecânico: para as
escolas técnicas e ciclo básico das faculdades de engenharia. Rio de Janeiro: Hemus,
c1975. 3v.
• SILVA, Arlindo. Desenho técnico moderno. 4. ed. Rio de Janeiro: Livros Técnicos e
Científicos, 2006. 475 p.

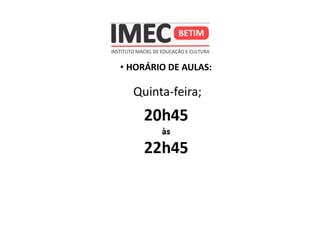

6. • HORÁRIO DE AULAS:
Quinta-feira;

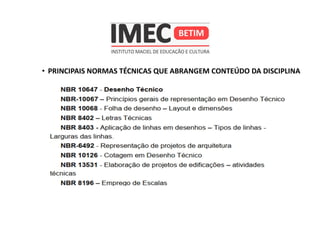

8. • PRINCIPAIS NORMAS TÉCNICAS QUE ABRANGEM CONTEÚDO DA DISCIPLINA

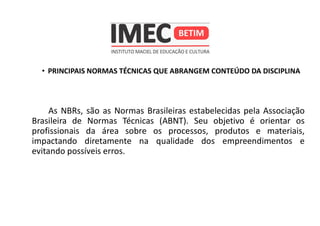

As NBRs, são as Normas Brasileiras estabelecidas pela Associação
Brasileira de Normas Técnicas (ABNT). Seu objetivo é orientar os
profissionais da área sobre os processos, produtos e materiais,
impactando diretamente na qualidade dos empreendimentos e
evitando possíveis erros.

9. • PRINCIPAIS NORMAS TÉCNICAS QUE ABRANGEM CONTEÚDO DA DISCIPLINA

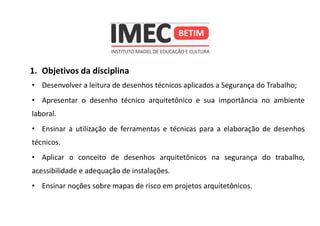

10. 1. Objetivos da disciplina
• Desenvolver a leitura de desenhos técnicos aplicados a Segurança do Trabalho;
• Apresentar o desenho técnico arquitetônico e sua importância no ambiente
laboral.
• Ensinar a utilização de ferramentas e técnicas para a elaboração de desenhos
técnicos.
• Aplicar o conceito de desenhos arquitetônicos na segurança do trabalho,
acessibilidade e adequação de instalações.
• Ensinar noções sobre mapas de risco em projetos arquitetônicos.

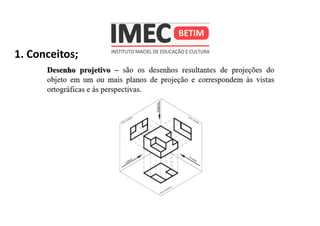

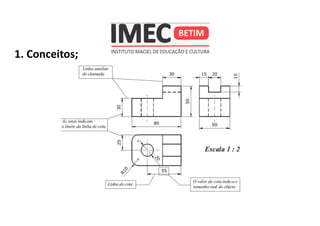

11. 1. Conceitos;

12. 1. Conceitos;
• O que é Desenho Técnico?
O desenho técnico é uma linguagem gráfica utilizada na indústria, cuja
regulamentação no Brasil é feita pela ABNT – Associação Brasileira de Normas Técnicas.
É derivado da Geometria descritiva, a ciência que tem por objetivo representar no
plano (folha de desenho, quadro, etc.) os objetos tridimensionais, permitindo desta forma
a resolução de infinitos problemas envolvendo qualquer tipo de poliedro, no plano do
papel.

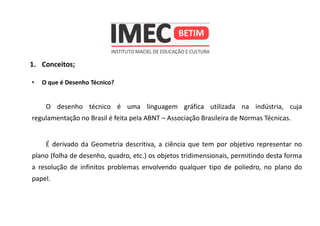

13. 1. Conceitos;

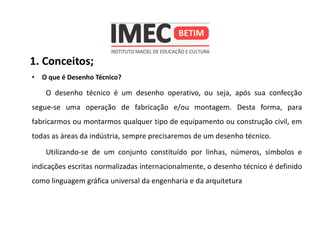

• O que é Desenho Técnico?
O desenho técnico é um desenho operativo, ou seja, após sua confecção
segue-se uma operação de fabricação e/ou montagem. Desta forma, para
fabricarmos ou montarmos qualquer tipo de equipamento ou construção civil, em
todas as áreas da indústria, sempre precisaremos de um desenho técnico.
Utilizando-se de um conjunto constituído por linhas, números, símbolos e
indicações escritas normalizadas internacionalmente, o desenho técnico é definido
como linguagem gráfica universal da engenharia e da arquitetura

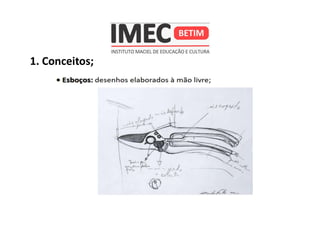

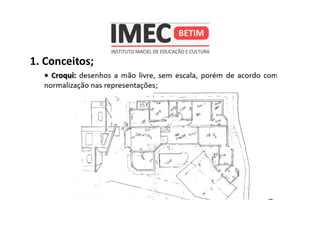

14. 1. Conceitos;

15. 1. Conceitos;

16. 1. Conceitos;

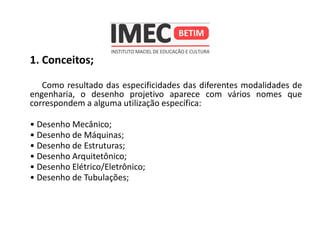

Como resultado das especificidades das diferentes modalidades de
engenharia, o desenho projetivo aparece com vários nomes que
correspondem a alguma utilização específica:
• Desenho Mecânico;
• Desenho de Máquinas;
• Desenho de Estruturas;
• Desenho Arquitetônico;
• Desenho Elétrico/Eletrônico;
• Desenho de Tubulações;

17. 1. Conceitos;

18. 1. Conceitos;

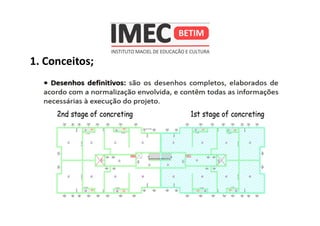

19. 1. Conceitos;

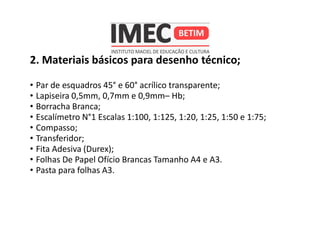

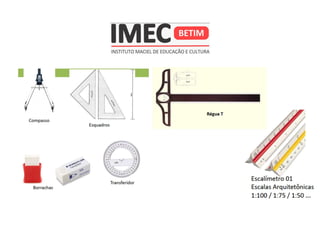

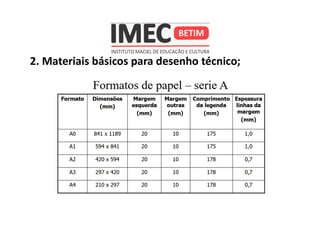

20. 2. Materiais básicos para desenho técnico;
• Par de esquadros 45° e 60° acrílico transparente;

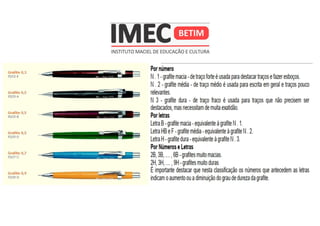

• Lapiseira 0,5mm, 0,7mm e 0,9mm– Hb;
• Borracha Branca;
• Escalímetro N°1 Escalas 1:100, 1:125, 1:20, 1:25, 1:50 e 1:75;
• Compasso;
• Transferidor;
• Fita Adesiva (Durex);
• Folhas De Papel Ofício Brancas Tamanho A4 e A3.
• Pasta para folhas A3.

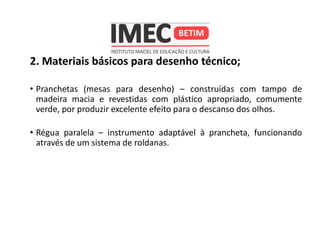

21. 2. Materiais básicos para desenho técnico;

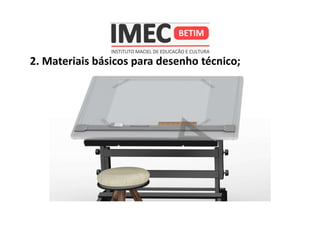

• Pranchetas (mesas para desenho) – construídas com tampo de
madeira macia e revestidas com plástico apropriado, comumente
verde, por produzir excelente efeito para o descanso dos olhos.
• Régua paralela – instrumento adaptável à prancheta, funcionando
através de um sistema de roldanas.

22. 2. Materiais básicos para desenho técnico;

26. 2. Materiais básicos para desenho técnico;

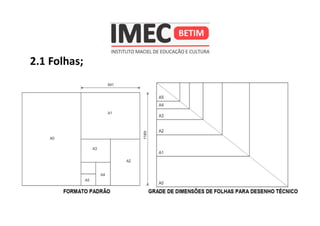

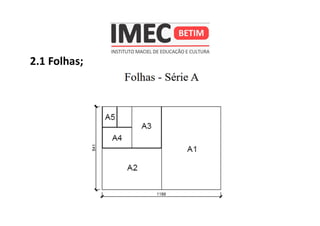

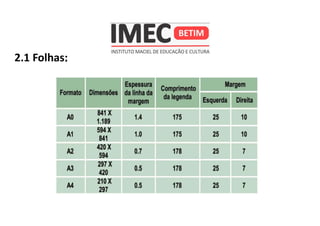

27. 2.1 Folhas;

28. 2.1 Folhas;

29. 2.1 Folhas;

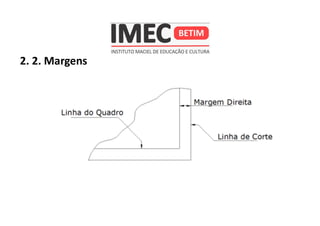

30. 2. 2. Margens

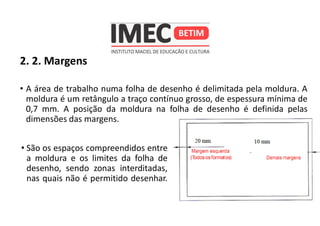

• A área de trabalho numa folha de desenho é delimitada pela moldura. A
moldura é um retângulo a traço contínuo grosso, de espessura mínima de
0,7 mm. A posição da moldura na folha de desenho é definida pelas
dimensões das margens.
• São os espaços compreendidos entre
a moldura e os limites da folha de
desenho, sendo zonas interditadas,
nas quais não é permitido desenhar.

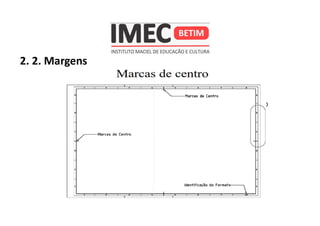

31. 2. 2. Margens

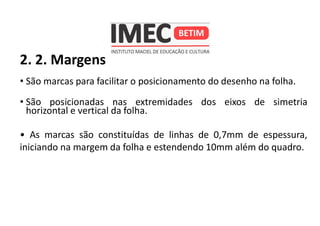

• São marcas para facilitar o posicionamento do desenho na folha.
• São posicionadas nas extremidades dos eixos de simetria
horizontal e vertical da folha.
• As marcas são constituídas de linhas de 0,7mm de espessura,
iniciando na margem da folha e estendendo 10mm além do quadro.

32. 2. 2. Margens

33. 2. 2. Margens

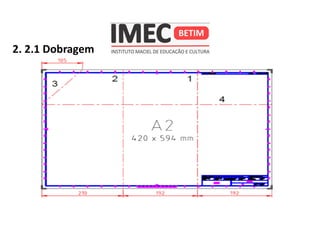

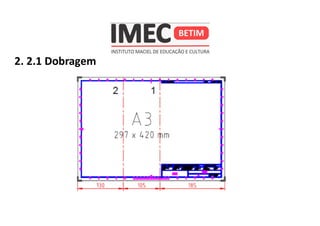

34. 2. 2.1 Dobragem

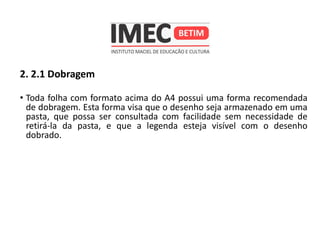

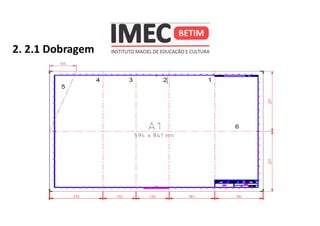

• Toda folha com formato acima do A4 possui uma forma recomendada
de dobragem. Esta forma visa que o desenho seja armazenado em uma
pasta, que possa ser consultada com facilidade sem necessidade de
retirá-la da pasta, e que a legenda esteja visível com o desenho
dobrado.

35. 2. 2.1 Dobragem

36. 2. 2.1 Dobragem

37. 2. 2.1 Dobragem

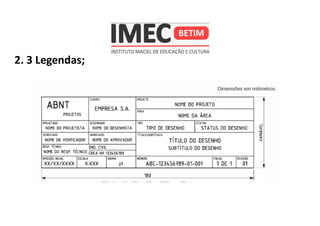

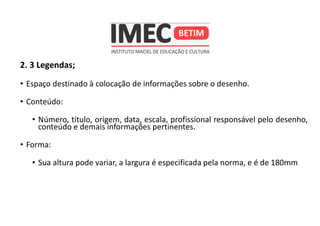

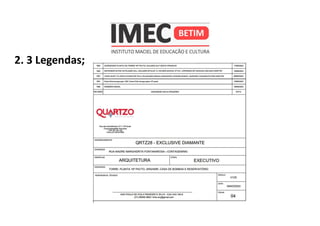

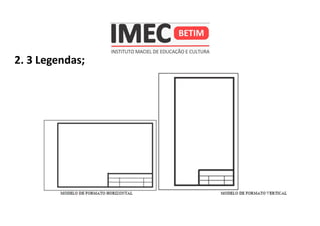

38. 2. 3 Legendas;

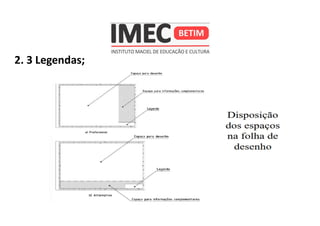

• Espaço destinado à colocação de informações sobre o desenho.
• Conteúdo:
• Número, título, origem, data, escala, profissional responsável pelo desenho,
conteúdo e demais informações pertinentes.
• Forma:
• Sua altura pode variar, a largura é especificada pela norma, e é de 180mm

39. 2. 3 Legendas;

40. 2. 3 Legendas;

41. 2. 3 Legendas;

42. 2. 3 Legendas;

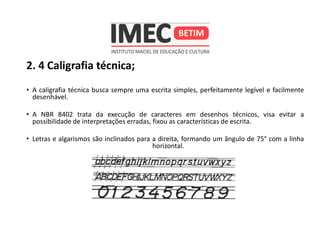

43. 2. 4 Caligrafia técnica;
• A caligrafia técnica busca sempre uma escrita simples, perfeitamente legível e facilmente
desenhável.
• A NBR 8402 trata da execução de caracteres em desenhos técnicos, visa evitar a
possibilidade de interpretações erradas, fixou as características de escrita.
• Letras e algarismos são inclinados para a direita, formando um ângulo de 75° com a linha
horizontal.

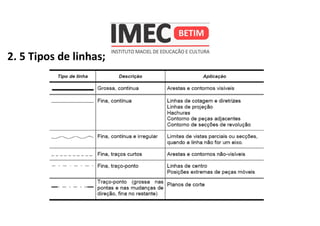

44. 2. 5 Tipos de linhas;

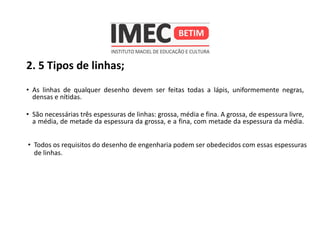

• As linhas de qualquer desenho devem ser feitas todas a lápis, uniformemente negras,
densas e nítidas.
• São necessárias três espessuras de linhas: grossa, média e fina. A grossa, de espessura livre,
a média, de metade da espessura da grossa, e a fina, com metade da espessura da média.
• Todos os requisitos do desenho de engenharia podem ser obedecidos com essas espessuras
de linhas.

45. 2. 5 Tipos de linhas;

46. 2. 5 Tipos de linhas;

47. 2. 5 Tipos de linhas;

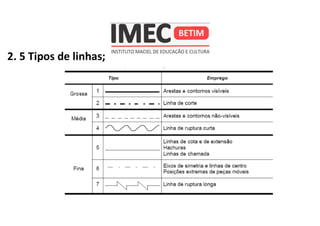

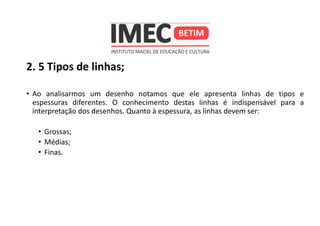

• Ao analisarmos um desenho notamos que ele apresenta linhas de tipos e
espessuras diferentes. O conhecimento destas linhas é indispensável para a
interpretação dos desenhos. Quanto à espessura, as linhas devem ser:
• Grossas;
• Médias;
• Finas.

48. 2. 5 Tipos de linhas;

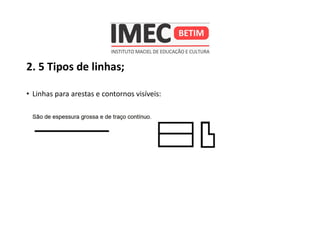

• Linhas para arestas e contornos visíveis:

49. 2. 5 Tipos de linhas;

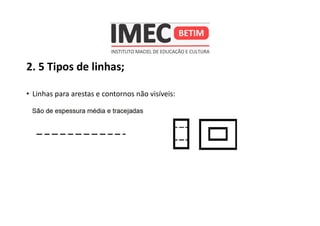

• Linhas para arestas e contornos não visíveis:

50. 2. 5 Tipos de linhas;

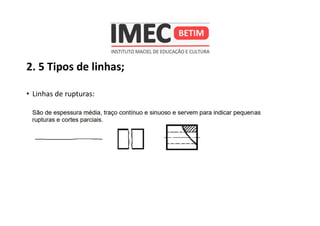

• Linhas de rupturas:

51. 2. 5 Tipos de linhas;

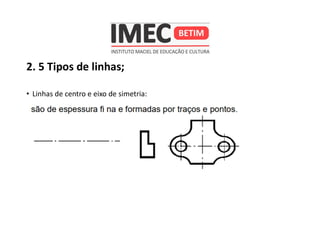

• Linhas de centro e eixo de simetria:

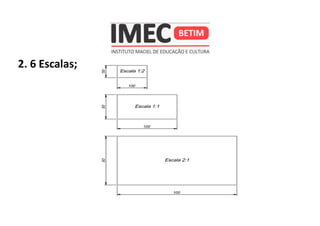

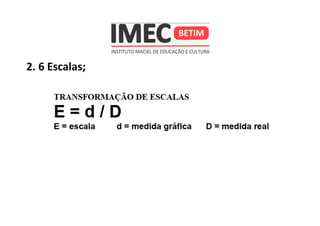

52. 2. 6 Escalas;

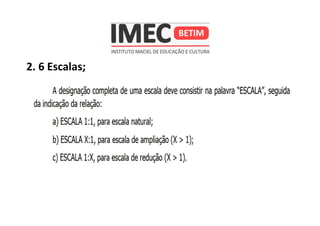

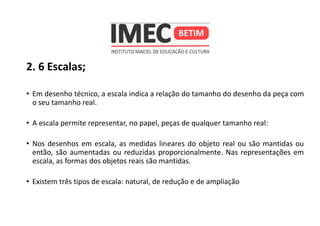

• Em desenho técnico, a escala indica a relação do tamanho do desenho da peça com
o seu tamanho real.
• A escala permite representar, no papel, peças de qualquer tamanho real:
• Nos desenhos em escala, as medidas lineares do objeto real ou são mantidas ou
então, são aumentadas ou reduzidas proporcionalmente. Nas representações em
escala, as formas dos objetos reais são mantidas.
• Existem três tipos de escala: natural, de redução e de ampliação

53. 2. 6 Escalas;

54. 2. 6 Escalas;

55. 2. 6 Escalas;

56. 2. 6 Escalas;

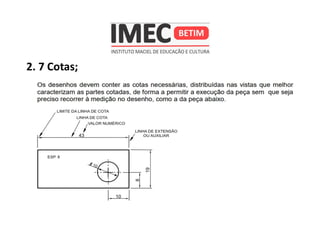

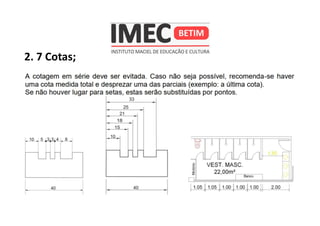

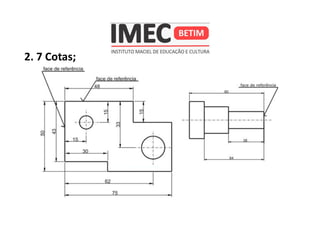

57. 2. 7 Cotas;

58. 2. 7 Cotas;

59. 2. 7 Cotas;

60. 2. 7 Cotas;

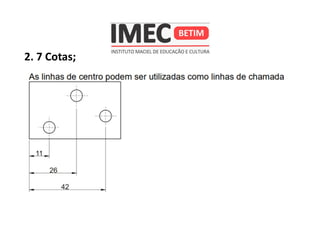

61. 2. 7 Cotas;

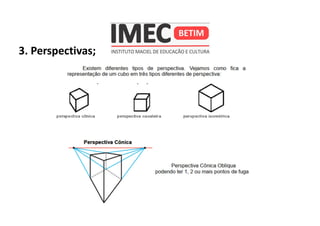

62. 3. Perspectivas;

63. 3. Perspectivas;

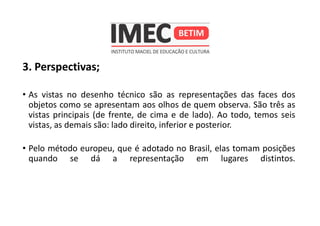

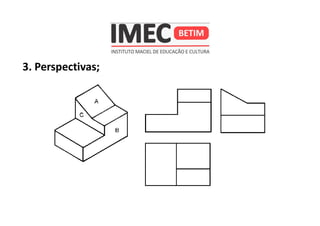

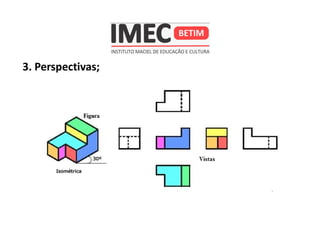

• As vistas no desenho técnico são as representações das faces dos
objetos como se apresentam aos olhos de quem observa. São três as
vistas principais (de frente, de cima e de lado). Ao todo, temos seis
vistas, as demais são: lado direito, inferior e posterior.
• Pelo método europeu, que é adotado no Brasil, elas tomam posições
quando se dá a representação em lugares distintos.

64. 3. Perspectivas;

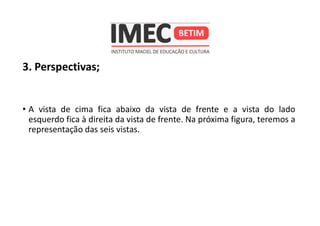

• A vista de cima fica abaixo da vista de frente e a vista do lado
esquerdo fica à direita da vista de frente. Na próxima figura, teremos a
representação das seis vistas.

65. 3. Perspectivas;

66. 3. Perspectivas;
