O documento discute o desenho técnico, definindo-o como uma forma de expressão gráfica caracterizada pela normatização que tem como finalidade representar objetos de acordo com suas dimensões e posição. Explica que seu método surgiu com o matemático francês Monge no século 18 e foi normalizado no século 19 com a revolução industrial. Também lista as principais normas do desenho técnico e exemplifica suas aplicações em engenharia e arquitetura.

1. DISCIPLINA DESENHO TÉCNICOMEDIADORA - MARGARETE RIBEIRO ARQUITETA E URBANISTA

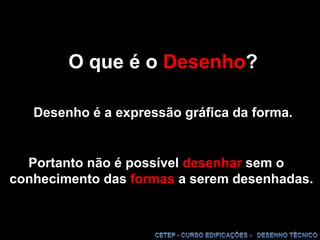

2. O que é o Desenho?Desenho é a expressão gráfica da forma.Portanto não é possíveldesenhar sem o conhecimento das formas a serem desenhadas.

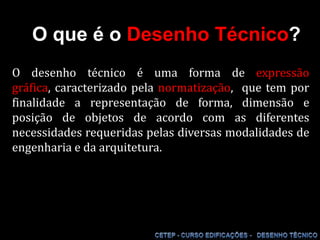

5. O que é o Desenho Técnico?O desenho técnico é uma forma de expressão gráfica, caracterizado pela normatização, que tem por finalidade a representação de forma, dimensão e posição de objetos de acordo com as diferentes necessidades requeridas pelas diversas modalidades de engenharia e da arquitetura.

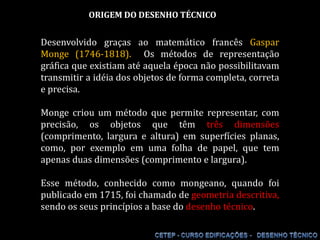

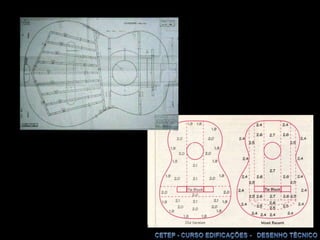

10. ORIGEM DO DESENHO TÉCNICO Desenvolvido graças ao matemático francês Gaspar Monge (1746-1818). Os métodos de representação gráfica que existiam até aquela época não possibilitavam transmitir a idéia dos objetos de forma completa, correta e precisa. Monge criou um método que permite representar, com precisão, os objetos que têm três dimensões (comprimento, largura e altura) em superfícies planas, como, por exemplo em uma folha de papel, que tem apenas duas dimensões (comprimento e largura). Esse método, conhecido como mongeano, quando foi publicado em 1715, foi chamado de geometria descritiva, sendo os seus princípios a base do desenho técnico.

11. ORIGEM DO DESENHO TÉCNICO No século XIX, com a revolução industrial, foi necessário normalizar a forma de utilização da geometria descritiva para transformá-la numa linguagem gráfica que, a nível internacional, simplificasse a comunicação e viabilizasse o intercâmbio de informações tecnológicas.Desta forma, a Comissão Técnica TC 10 da InternationalOrganization for Standardization – ISO normalizou a forma de utilização da geometria descritiva como linguagem gráfica da área técnica e da arquitetura, chamando-a de desenho técnico

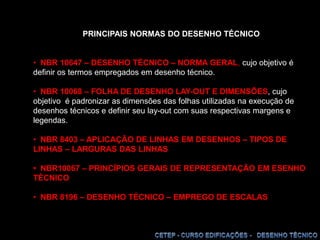

12. PRINCIPAIS NORMAS DO DESENHO TÉCNICO• NBR 10647 – DESENHO TÉCNICO – NORMA GERAL, cujo objetivo é definir os termos empregados em desenho técnico. • NBR 10068 – FOLHA DE DESENHO LAY-OUT E DIMENSÕES, cujo objetivo é padronizar as dimensões das folhas utilizadas na execução de desenhos técnicos e definir seu lay-out com suas respectivas margens e legendas. • NBR 8403 – APLICAÇÃO DE LINHAS EM DESENHOS – TIPOS DE LINHAS – LARGURAS DAS LINHAS • NBR10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM ESENHO TÉCNICO • NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS

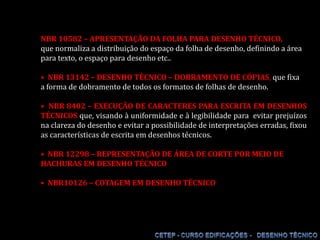

13. NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, que normaliza a distribuição do espaço da folha de desenho, definindo a área para texto, o espaço para desenho etc.. • NBR 13142 – DESENHO TÉCNICO – DOBRAMENTO DE CÓPIAS, que fixa a forma de dobramento de todos os formatos de folhas de desenho.• NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA EM DESENHOS TÉCNICOS que, visando à uniformidade e à legibilidade para evitar prejuízos na clareza do desenho e evitar a possibilidade de interpretações erradas, fixou as características de escrita em desenhos técnicos. • NBR 12298 – REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DE HACHURAS EM DESENHO TÉCNICO • NBR10126 – COTAGEM EM DESENHO TÉCNICO

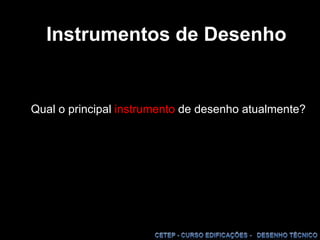

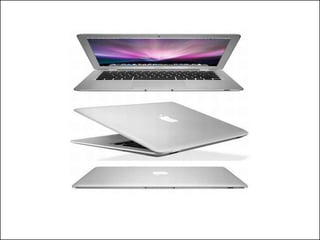

14. Instrumentos de DesenhoQual o principal instrumento de desenho atualmente?

16. Instrumentos de Desenho

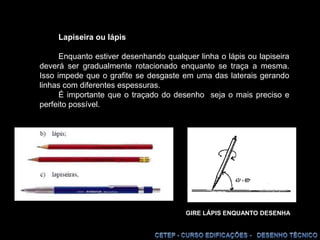

17. Lapiseira ou lápisEnquanto estiver desenhando qualquer linha o lápis ou lapiseira deverá ser gradualmente rotacionado enquanto se traça a mesma. Isso impede que o grafite se desgaste em uma das laterais gerando linhas com diferentes espessuras.É importante que o traçado do desenho seja o mais preciso e perfeito possível. GIRE LÁPIS ENQUANTO DESENHA

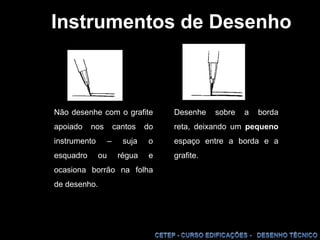

18. Instrumentos de Desenho

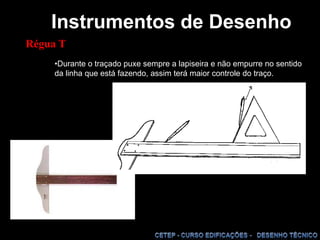

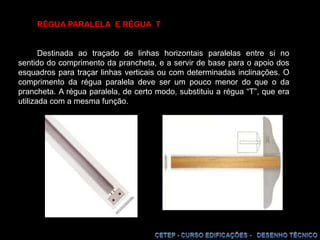

19. Instrumentos de DesenhoRégua TDurante o traçado puxe sempre a lapiseira e não empurre no sentido da linha que está fazendo, assim terá maior controle do traço.RÉGUA PARALELA E RÉGUA TDestinada ao traçado de linhas horizontais paralelas entre si no sentido do comprimento da prancheta, e a servir de base para o apoio dos esquadros para traçar linhas verticais ou com determinadas inclinações. O comprimento da régua paralela deve ser um pouco menor do que o da prancheta. A régua paralela, de certo modo, substituiu a régua “T”, que era utilizada com a mesma função.

20. PONTA-SECAGRAFITEInstrumentos de DesenhoÉ o instrumento que serve para traçar circunferências de quaisquer raios ou arcos de circunferência.Deve oferecer um ajuste perfeito, não permitindo folgas.CompassoPara o compasso, recomenda-se uma ponta em formato de cunha para obter linhas mais nítidas sem excesso de pressão – a ponta gasta-se facilmente e deve ser refeita com freqüência.

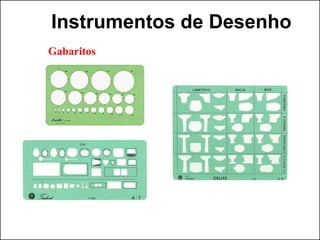

21. Instrumentos de DesenhoGabaritos

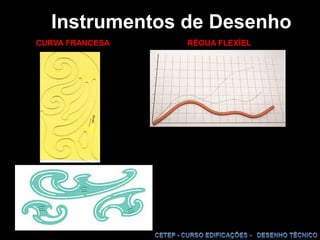

22. Instrumentos de Desenho CURVA FRANCESA RÉGUA FLEXÍEL

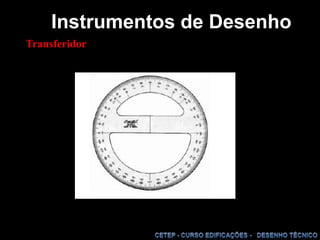

23. Instrumentos de DesenhoTransferidor

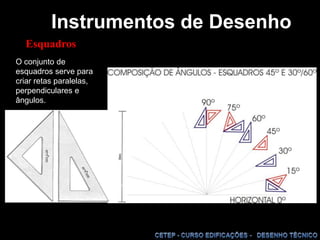

24. Instrumentos de DesenhoEsquadrosO conjunto de esquadros serve para criar retas paralelas, perpendiculares e ângulos.

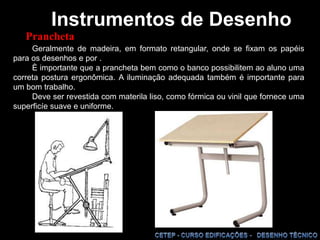

25. Instrumentos de DesenhoGeralmente de madeira, em formato retangular, onde se fixam os papéis para os desenhos e por .È importante que a prancheta bem como o banco possibilitem ao aluno uma correta postura ergonômica. A iluminação adequada também é importante para um bom trabalho.Deve ser revestida com materila liso, como fórmica ou vinil que fornece uma superficíe suave e uniforme. Prancheta

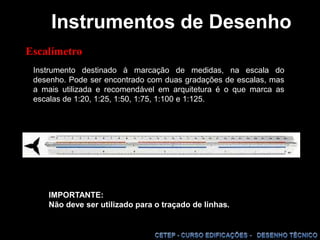

26. Instrumentos de DesenhoInstrumento destinado à marcação de medidas, na escala do desenho. Pode ser encontrado com duas gradações de escalas, mas a mais utilizada e recomendável em arquitetura é o que marca as escalas de 1:20, 1:25, 1:50, 1:75, 1:100 e 1:125. IMPORTANTE: Não deve ser utilizado para o traçado de linhas.Escalímetro

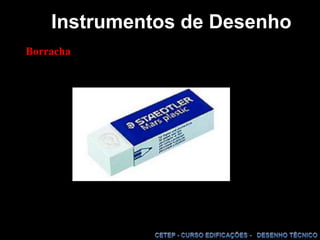

27. Instrumentos de DesenhoBorracha

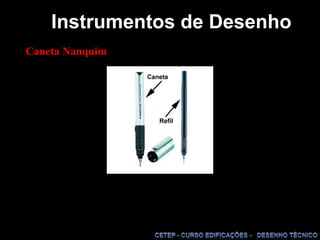

28. Instrumentos de DesenhoCaneta Nanquim

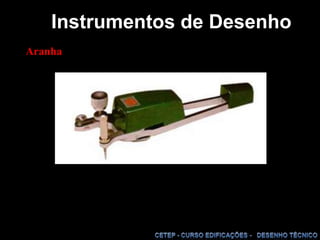

29. Instrumentos de DesenhoAranha

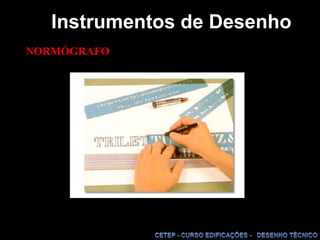

30. Instrumentos de DesenhoNORMÓGRAFO

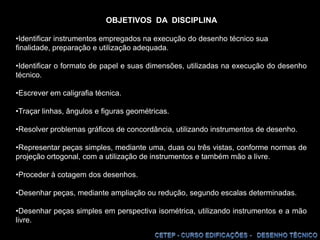

31. OBJETIVOS DA DISCIPLINA Identificar instrumentos empregados na execução do desenho técnicosua finalidade, preparação e utilização adequada.

32. Identificar o formato de papel e suas dimensões, utilizadas na execução do desenho técnico.

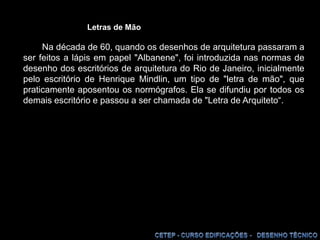

33. Escrever em caligrafia técnica.

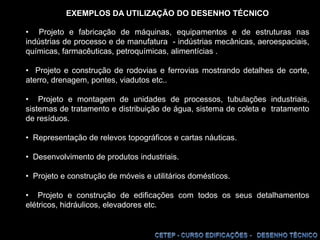

34. Traçar linhas, ângulos e figuras geométricas.

35. Resolver problemas gráficos de concordância, utilizando instrumentos de desenho.

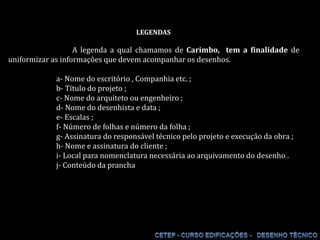

36. Representar peças simples, mediante uma, duas ou três vistas, conforme normas de projeção ortogonal, com a utilização de instrumentos e também mão a livre.

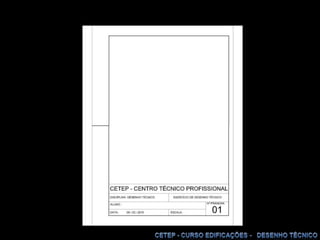

37. Proceder à cotagem dos desenhos.

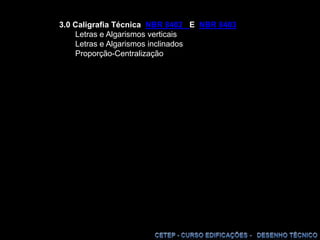

38. Desenhar peças, mediante ampliação ou redução, segundo escalas determinadas.

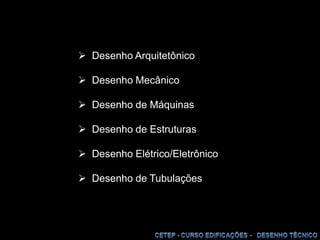

39. Desenhar peças simples em perspectiva isométrica, utilizando instrumentos e a mão livre. Desenho Arquitetônico

40. Desenho Mecânico

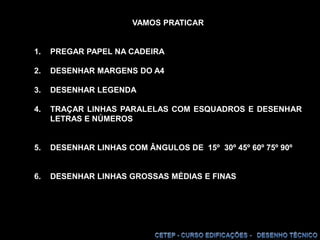

41. Desenho de Máquinas
