O documento fornece diretrizes e especificações técnicas para projeto, implementação e manutenção de sistemas de alarme e detecção de incêndio, cobrindo tópicos como detecção, central de alarme, circuitos, interferência eletromagnética e normas aplicáveis.

1. Definição Materiais
1/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br

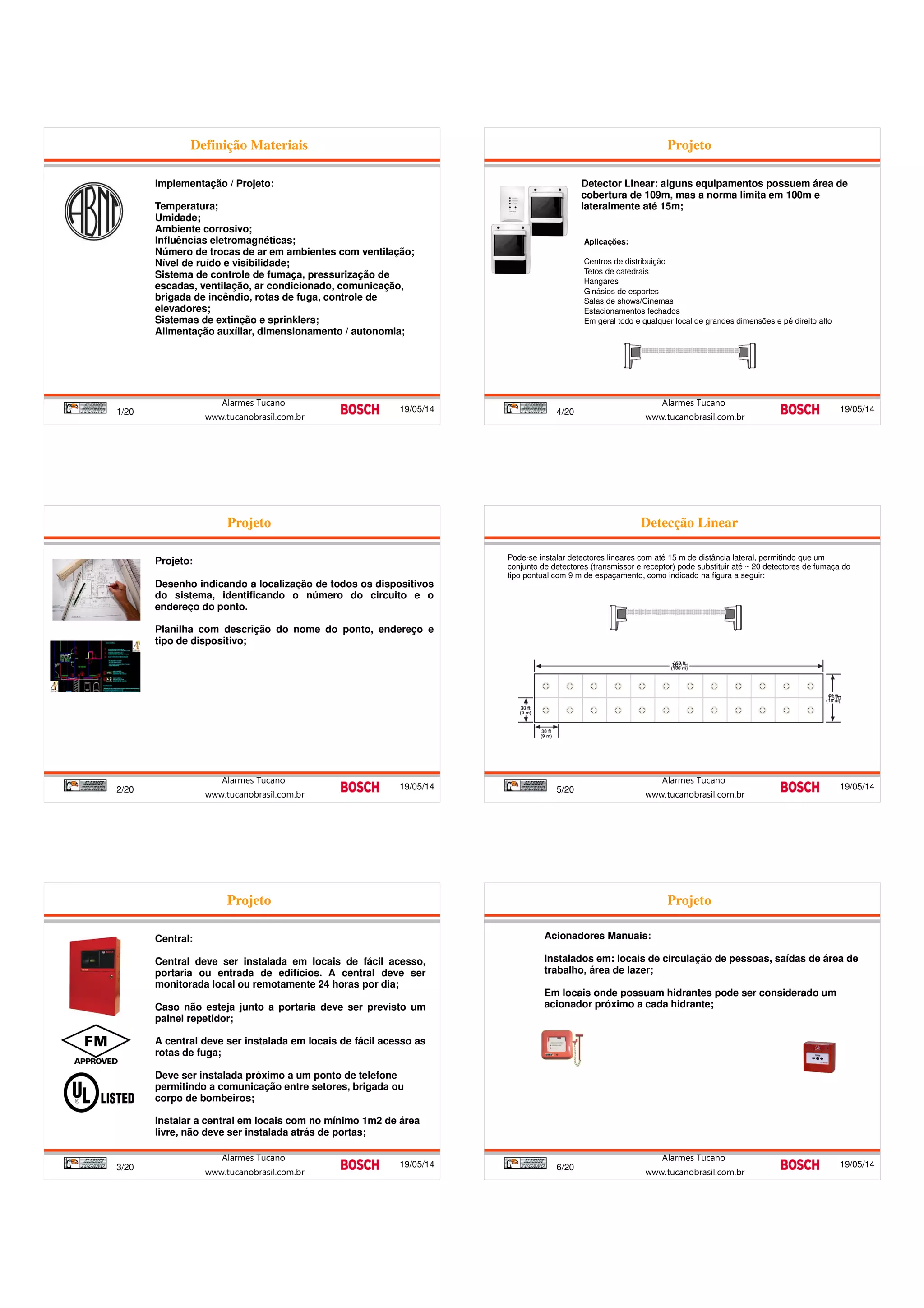

Implementação / Projeto:
Temperatura;
Umidade;
Ambiente corrosivo;
Influências eletromagnéticas;
Número de trocas de ar em ambientes com ventilação;
Nível de ruído e visibilidade;
Sistema de controle de fumaça, pressurização de
escadas, ventilação, ar condicionado, comunicação,
brigada de incêndio, rotas de fuga, controle de
elevadores;
Sistemas de extinção e sprinklers;
Alimentação auxíliar, dimensionamento / autonomia;
Projeto
2/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Projeto:
Desenho indicando a localização de todos os dispositivos
do sistema, identificando o número do circuito e o
endereço do ponto.
Planilha com descrição do nome do ponto, endereço e
tipo de dispositivo;
Projeto
3/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Central:
Central deve ser instalada em locais de fácil acesso,
portaria ou entrada de edifícios. A central deve ser
monitorada local ou remotamente 24 horas por dia;
Caso não esteja junto a portaria deve ser previsto um
painel repetidor;
A central deve ser instalada em locais de fácil acesso as
rotas de fuga;
Deve ser instalada próximo a um ponto de telefone
permitindo a comunicação entre setores, brigada ou
corpo de bombeiros;
Instalar a central em locais com no mínimo 1m2 de área
livre, não deve ser instalada atrás de portas;
Projeto
4/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Detector Linear: alguns equipamentos possuem área de
cobertura de 109m, mas a norma limita em 100m e
lateralmente até 15m;
Aplicações:
Centros de distribuição
Tetos de catedrais
Hangares
Ginásios de esportes
Salas de shows/Cinemas
Estacionamentos fechados
Em geral todo e qualquer local de grandes dimensões e pé direito alto
Detecção Linear
5/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Pode-se instalar detectores lineares com até 15 m de distância lateral, permitindo que um
conjunto de detectores (transmissor e receptor) pode substituir até ~ 20 detectores de fumaça do
tipo pontual com 9 m de espaçamento, como indicado na figura a seguir:
100 m
15 m
Projeto
6/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Acionadores Manuais:
Instalados em: locais de circulação de pessoas, saídas de área de
trabalho, área de lazer;
Em locais onde possuam hidrantes pode ser considerado um
acionador próximo a cada hidrante;

2. Ambientes Agressivos
7/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br

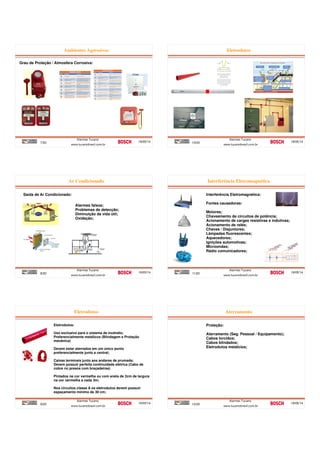

Grau de Proteção / Atmosfera Corrosiva:
Ar Condicionado
8/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Saída de Ar Condicionado:
Alarmes falsos;
Problemas de detecção;
Diminuição da vida útil;
Oxidação;
Eletrodutos
9/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Eletrodutos:
Uso exclusivo para o sistema de incêndio;
Preferencialmente metálicos (Blindagem e Proteção
mecânica)
Devem estar aterrados em um único ponto
preferencialmente junto a central;
Caixas terminais junto aos andares de prumada;
Devem possuir perfeita continuidade elétrica (Cabo de
cobre nú presos com braçadeiras)
Pintados na cor vermelha ou com anéis de 2cm de largura
na cor vermelha a cada 3m;
Nos circuitos classe A os eletrodutos devem possuir
espaçamento mínimo de 30 cm;
Eletrodutos
10/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Interferência Eletromagnética
11/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Interferência Eletromagnética:
Fontes causadoras:
Motores;
Chaveamento de circuitos de potência;
Acionamento de cargas resistivas e indutivas;
Acionamento de relés;
Chaves / Disjuntores;
Lâmpadas fluorescentes;
Aquecedores;
Ignições automotivas;
Microondas;
Rádio comunicadores;
Aterramento
12/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Proteção:
Aterramento (Seg. Pessoal / Equipamento);
Cabos torcidos;
Cabos blindados;
Eletrodutos metálcios;

3. Cabos
13/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br

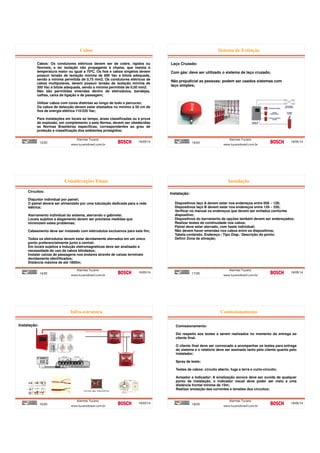

Cabos: Os condutores elétricos devem ser de cobre, rígidos ou
flexíveis, e ter isolação não propagante à chama, que resista à
temperatura maior ou igual a 70ºC. Os fios e cabos singelos devem
possuir tensão de isolação mínima de 600 Vac e bitola adequada,
sendo a mínima permitida de 0,75 mm2. Os condutores elétricos de
cabos multipolares, devem possuir tensão de isolação mínima de
300 Vac e bitola adequada, sendo a mínima permitida de 0,50 mm2.
Não são permitidas emendas dentro de eletrodutos, bandejas,
calhas, caixa de ligação e de passagem;
Utilizar cabos com cores distintas ao longo de todo o percurso;
Os cabos de detecção devem estar afastados no mínimo a 50 cm de
fios de energia elétrica 110/220 Vac;
Para instalações em locais ao tempo, áreas classificadas ou à prova
de explosão, em complemento a esta Norma, devem ser obedecidas
as Normas Brasileiras específicas, correspondentes ao grau de
proteção e classificação dos ambientes protegidos;
Considerações Finais
14/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Circuitos:
Disjuntor individual por painel;
O painel deverá ser alimentado por uma tubulação dedicada para a rede
elétrica;
Aterramento individual do sistema, aterrando o gabinete;
Locais sujeitos a alagamento devem ser previstos medidas que
minimizem estes problemas;
Cabeamento deve ser instalado com eletrodutos exclusivos para este fim;
Todos os eletrodutos devem estar devidamente aterrados em um único
ponto preferencialmente junto a central;
Em locais sujeitos a indução eletromagnéticas deve ser analisado a
necessidade do uso de cabos blindados;
Instalar caixas de passagens nos andares através de caixas terminais
devidamente identificados;
Distância máxima de até 1800m;
Infra-estrutura
15/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Instalação:
Sistema de Extinção
16/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Laço Cruzado:
Com gás: deve ser utilizado o sistema de laço cruzado;
Não prejudicial as pessoas: podem ser usados sistemas com
laço simples;
Instalação
17/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Instalação:
Dispositivos laço A devem estar nos endereços entre 009 ~ 128;
Dispositivos laço B devem estar nos endereços entre 129 ~ 255;
Verificar no manual os endereços que devem ser evitados conforme
dispositivo;
Dispositivos do barramento de opções também devem ser endereçados;
Realizar testes de continuidade nos cabos;
Painel deve estar aterrado, com haste individual;
Não devem haver emendas nos cabos entre os dispositivos;
Tabela contendo: Endereço / Tipo Disp./ Descrição do ponto;
Definir Zona de ativação;
Comissionamento
18/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Comissionamento:
Diz respeito aos testes a serem realizados no momento da entrega ao
cliente final.
O cliente final deve ser convocado a acompanhar os testes para entrega
do sistema e o relatório deve ser assinado tanto pelo cliente quanto pelo
instalador;
Spray de teste;
Testes de cabos: circuito aberto, fuga a terra e curto-circuito;
Avisador e Indicador: A sinalização sonora deve ser ouvida de qualquer
ponto da instalação, o indicador visual deve poder ser visto a uma
distância frontal mínima de 15m;
Realizar anotação das correntes e tensões dos circuitos;

4. NBR17240-2010
19/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Norma NBR17240:
Anterior NBR9441 – 1988;
Atual NBR17240 -2010;
Temas Abordados:
Projeto;
Instalação;
Comissionamento;
Manutenção;
Pontos não Contemplados:
Sistemas sem fio;
Detectores Stand Alone;
Detecção de Gases;
Sistemas com tensão difrente de 24Vcc;
Ferramentas de teste
20/20 19/05/14
Alarmes Tucano
www.tucanobrasil.com.br
Ferramentas de Teste:
GBSC – Spray de teste;
Solo330 – Dispositivo para teste detector fumaça;
Solo461 – Ferramenta de teste detector temperatura;
Solo200 – Ferramenta de remoção detector;
Solo101 – Bastão telescópico de 1,13m;
Solo100 – Bastão telescópico de 4,5m;
FULSF – Ferramenta de limpeza detectores;
