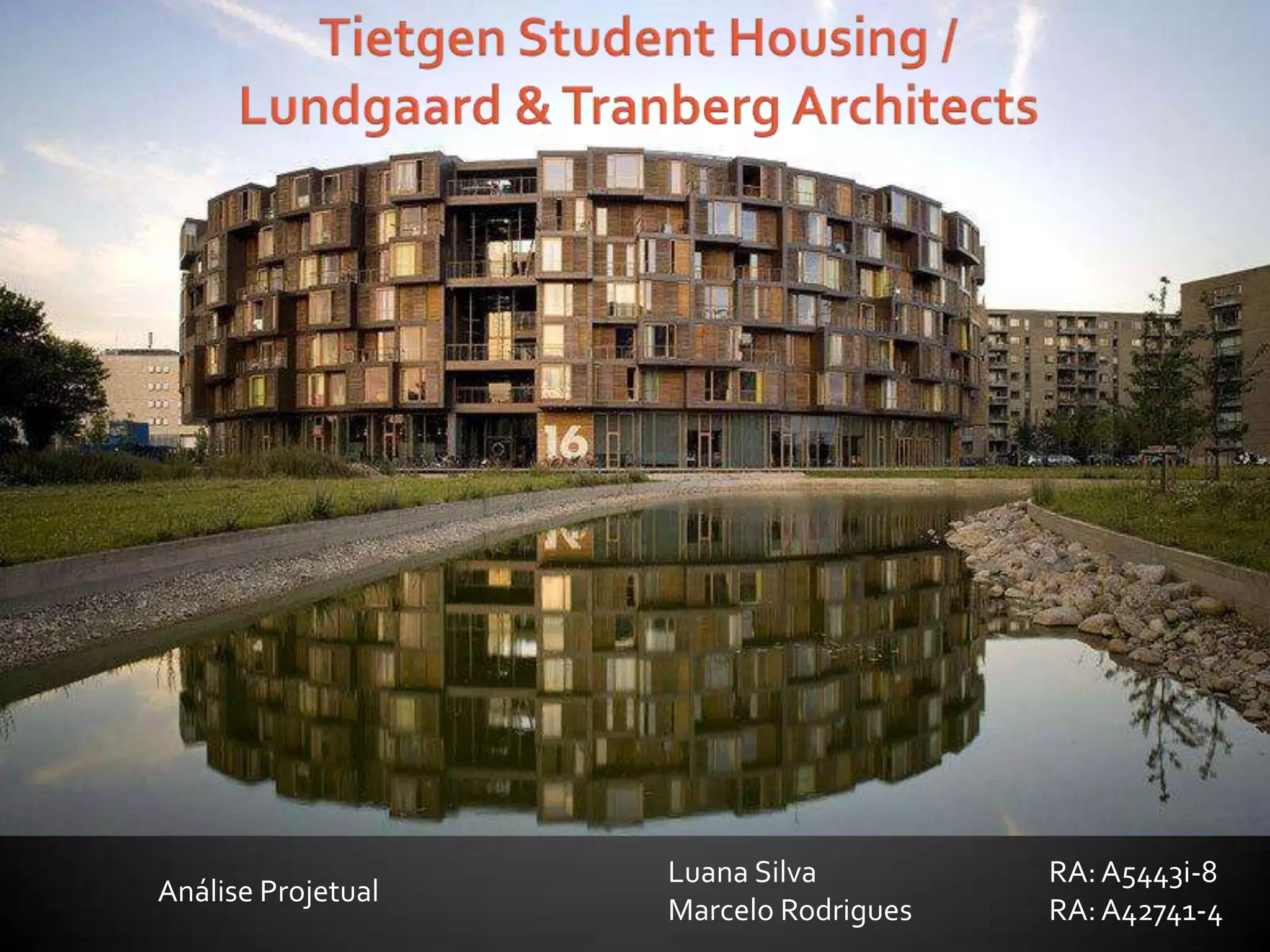

1. Luana Silva RA:A5443i-8
Marcelo Rodrigues RA:A42741-4
Análise Projetual

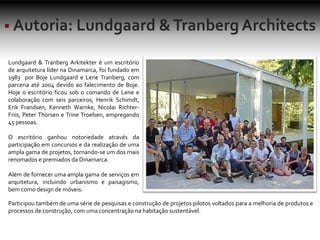

2. Lundgaard & Tranberg Arkitekter é um escritório
de arquitetura líder na Dinamarca, foi fundado em
1983 por Boje Lundgaard e Lene Tranberg, com
parceria até 2004 devido ao falecimento de Boje.
Hoje o escritório ficou sob o comando de Lene e
colaboração com seis parceiros, Henrik Schimdt,
Erik Frandsen, Kenneth Warnke, Nicolai Richter-
Friis, Peter Thorsen e Trine Troelsen, empregando
45 pessoas.
O escritório ganhou notoriedade através da
participação em concursos e da realização de uma
ampla gama de projetos, tornando-se um dos mais
renomados e premiados da Dinamarca.
Além de fornecer uma ampla gama de serviços em
arquitetura, incluindo urbanismo e paisagismo,
bem como design de móveis.
Participou também de uma série de pesquisas e construção de projetos pilotos voltados para a melhoria de produtos e
processos de construção, com uma concentração na habitação sustentável.

3. Boje Lundgaard nasceu em Copenhagen em 1943. Estudou na
na Academia Real Dinamarquesa de Belas Artes, Faculdade de
Arquitetura, onde se graduou em 1967. Em seguida, trabalhou
para Erik Moller, Arne Jacobsen e Poul Kjærgaard. No início de
1980 estabeleceu o escritório Lundgaard & Tranberg com a
arquiteta Lene Tranberg. Desde 1987 foi professor em sua, em
Copenhague. Faleceu em 2004, no auge do sucesso com a
idade de 60 anos.
Lene Tranberg nasceu em Copenhague em 1956. Em 1977, foi
admitida na Academia Real Dinamarquesa de Belas Artes,
Faculdade de Arquitetura. Em 1983, um ano antes de se
formar, ela co-fundou Lundgaard & Tranberg com Boje
Lundgaard. No período 1986-1998 foi professora na Academia
Real de Belas Artes. Ela também ocupou vários cargos no
mundo da arquitetura dinamarquesa, incluindo CEO do Centro
Dinamarquês de Arquitetura de 1998 a 2002. Desde então, é
reconhecida como um dos nomes de maior expressão da
arquitetura dinamarquesa.

4. The Glasshouse
Um exemplo em
habitação sustentável,
projeto do escritório,
destaca-se a Glasshouse,
ou casa de vidro: uma
residência que usa vidro
como material primário
da fachada, oferecendo
iluminação e ganho de
calor, com um consumo
de energia menor que a
metade de uma casa
normal do mesmo
tamanho.

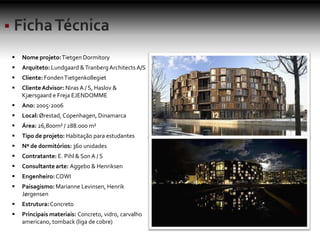

5.  Nome projeto:Tietgen Dormitory
 Arquiteto: Lundgaard &TranbergArchitects A/S
 Cliente: FondenTietgenkollegiet
 ClienteAdvisor: Niras A / S, Haslov &
Kjærsgaard e Freja EJENDOMME
 Ano: 2005-2006
 Local:Ørestad, Copenhagen, Dinamarca
 Área: 26,800m² / 288.000 m²
 Tipo de projeto: Habitação para estudantes
 Nº de dormitórios: 360 unidades
 Contratante: E. Pihl & SonA / S
 Consultante arte: Aggebo & Henriksen
 Engenheiro:COWI
 Paisagismo: Marianne Levinsen, Henrik
Jørgensen
 Estrutura:Concreto
 Principais materiais: Concreto, vidro, carvalho
americano, tomback (liga de cobre)

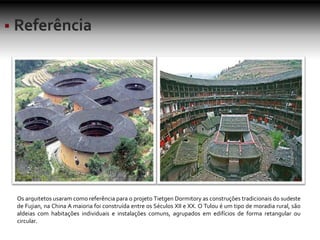

6. Os arquitetos usaram como referência para o projeto Tietgen Dormitory as construções tradicionais do sudeste
de Fujian, na China A maioria foi construída entre os Séculos XII e XX. O Tulou é um tipo de moradia rural, são
aldeias com habitações individuais e instalações comuns, agrupados em edifícios de forma retangular ou
circular.

7. Copenhagen, Dinamarca

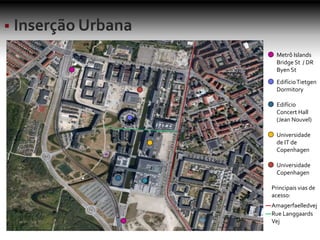

8. Metrô Islands
Bridge St / DR
Byen St
EdifícioTietgen
Dormitory
Edifício
Concert Hall
(Jean Nouvel)
Universidade
de IT de
Copenhagen
Universidade
Copenhagen
Principais vias de
acesso:
Amagerfaelledvej
Rue Langgaards
Vej

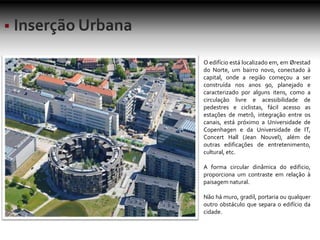

9. O edifício está localizado em, em Ørestad
do Norte, um bairro novo, conectado à
capital, onde a região começou a ser
construída nos anos 90, planejado e
caracterizado por alguns itens, como a
circulação livre e acessibilidade de
pedestres e ciclistas, fácil acesso as
estações de metrô, integração entre os
canais, está próximo a Universidade de
Copenhagen e da Universidade de IT,
Concert Hall (Jean Nouvel), além de
outras edificações de entretenimento,
cultural, etc.
A forma circular dinâmica do edificio,
proporciona um contraste em relação à
paisagem natural.
Não há muro, gradil, portaria ou qualquer
outro obstáculo que separa o edifício da
cidade.

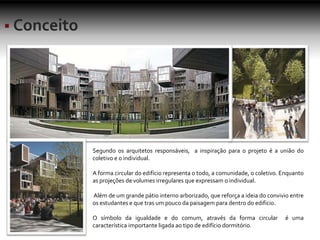

10. Segundo os arquitetos responsáveis, a inspiração para o projeto é a união do
coletivo e o individual.
A forma circular do edifício representa o todo, a comunidade, o coletivo. Enquanto
as projeções de volumes irregulares que expressam o individual.
Além de um grande pátio interno arborizado, que reforça a ideia do convivio entre
os estudantes e que tras um pouco da paisagem para dentro do edificio.
O símbolo da igualdade e do comum, através da forma circular é uma
característica importante ligada ao tipo de edifício dormitório.

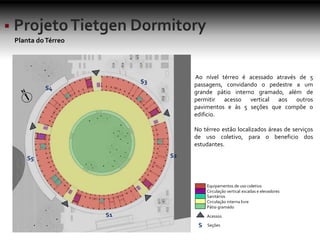

11. Ao nível térreo é acessado através de 5
passagens, convidando o pedestre a um
grande pátio interno gramado, além de
permitir acesso vertical aos outros
pavimentos e às 5 seções que compõe o
edificio.
No térreo estão localizados áreas de serviços
de uso coletivo, para o beneficio dos
estudantes.
Planta doTérreo
Equipamentos de uso coletivo
Circulação vertical escadas e elevadores
Sanitários
Circulação interna livre
Pátio gramado
Acessos
S Seções
S2
S3
S4
S5

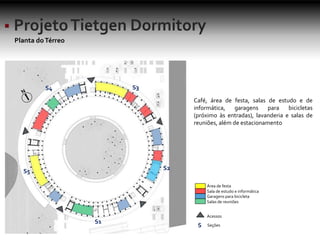

12. Café, área de festa, salas de estudo e de
informática, garagens para bicicletas
(próximo às entradas), lavanderia e salas de
reuniões, além de estacionamento
Planta doTérreo
Área de festa
Sala de estudo e informática
Garagens para bicicleta
Salas de reuniões
Acessos
S Seções
S2
S3S4
S5

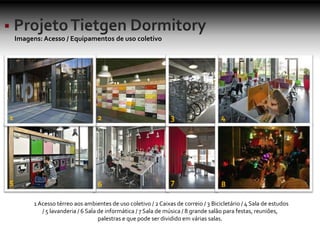

13. 1Acesso térreo aos ambientes de uso coletivo / 2 Caixas de correio / 3 Bicicletário / 4 Sala de estudos
/ 5 lavanderia / 6 Sala de informática / 7 Sala de música / 8 grande salão para festas, reuniões,
palestras e que pode ser dividido em várias salas.
Imagens: Acesso / Equipamentos de uso coletivo
1 2 3 4
5 6 7 8

14. São 360 dormitórios distribuídos em 6
pavimentos, sendo 10% destinados à
estudantes internacionais de intercambio.
O edificio, está dividido e organizado
funcionalmente em cinco seçoes verticais,
cada seção contém 12 dormitórios, cozinha e
áreas comuns.
Planta Nível superior
Equipamentos de uso coletivo
Circulação vertical escadas e elevadores
Circulação horizontal livre e contínua
Dormitórios
Varandas privativas dos dormitórios
S Seções
S3
S2
S1
S5
S4

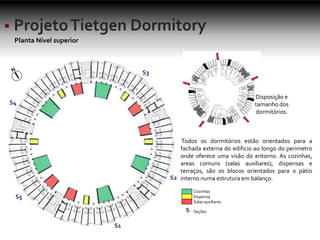

15. Planta Nível superior
Todos os dormitórios estão orientados para a
fachada externa do edificio ao longo do perimetro
onde oferece uma visão do entorno. As cozinhas,
areas comuns (salas auxiliares), dispensas e
terraços, são os blocos orientados para o pátio
interno numa estrutura em balanço.
Cozinhas
Dispensa
Salas auxiliares
S Seções
Disposição e
tamanho dos
dormitórios.
S3
S2
S1
S5
S4

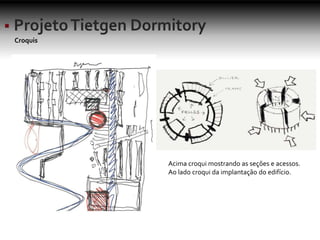

16. Croquis
Acima croqui mostrando as seções e acessos.
Ao lado croqui da implantação do edifício.

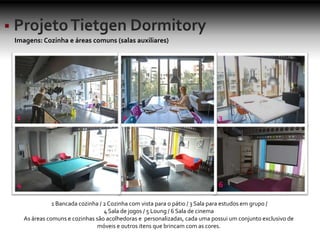

17. Imagens: Cozinha e áreas comuns (salas auxiliares)
1 2 3
4 5 6
1 Bancada cozinha / 2Cozinha com vista para o pátio / 3 Sala para estudos em grupo /
4 Sala de jogos / 5 Loung / 6 Sala de cinema
As áreas comuns e cozinhas são acolhedoras e personalizadas, cada uma possui um conjunto exclusivo de
móveis e outros itens que brincam com as cores.

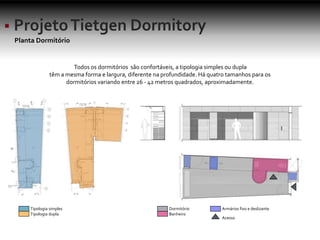

18. Planta Dormitório
Todos os dormitórios são confortáveis, a tipologia simples ou dupla
têm a mesma forma e largura, diferente na profundidade. Há quatro tamanhos para os
dormitórios variando entre 26 - 42 metros quadrados, aproximadamente.
Tipologia simples
Tipologia dupla
Dormitório
Banheiro
Armários fixo e deslizante
Acesso

19. Imagens: interior dos dormitórios
Cada dormitório possui
próprio banheiro, com
piso aquecido e
equipamentos de uso
pessoal.
Todos os dormitórios
possuem uma grande
vista através das janelas
deslizantes, que permite
a entrada de ar e
iluminação natural que
pode ser controlada
através de venezianas de
carvalho. Alguns possuem
varanda outros não.

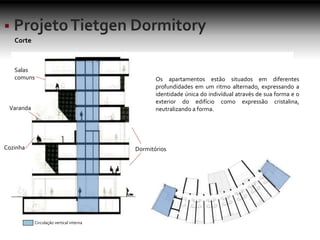

20. Corte
Os apartamentos estão situados em diferentes
profundidades em um ritmo alternado, expressando a
identidade única do indivídual através de sua forma e o
exterior do edifício como expressão cristalina,
neutralizando a forma.
Cozinha
Varanda
Salas
comuns
Dormitórios
Circulação vertical interna

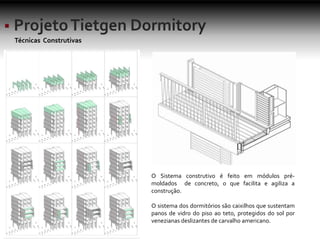

21. Técnicas Construtivas
O Sistema construtivo é feito em módulos pré-
moldados de concreto, o que facilita e agiliza a
construção.
O sistema dos dormitórios são caixilhos que sustentam
panos de vidro do piso ao teto, protegidos do sol por
venezianas deslizantes de carvalho americano.

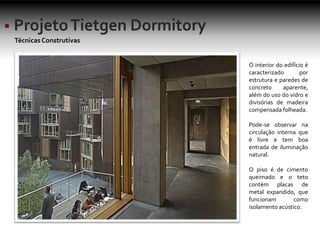

22. Técnicas Construtivas
O interior do edifício é
caracterizado por
estrutura e paredes de
concreto aparente,
além do uso do vidro e
divisórias de madeira
compensada folheada.
Pode-se observar na
circulação interna que
é livre e tem boa
entrada de iluminação
natural.
O piso é de cimento
queimado e o teto
contém placas de
metal expandido, que
funcionam como
isolamento acústico.

23. Fachada / Plasticidade
O revestimento da fachada é de painéis de liga de cobre
(Tomback) o que garante maior inércia térmica e com o
tempo a tonalidade muda. Complementando o vidro e o
carvalho americano.
Fachada externa vista privilegiada para o entorno com
varandas privativas.

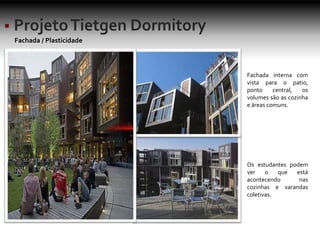

24. Fachada / Plasticidade
Fachada interna com
vista para o patio,
ponto central, os
volumes são as cozinha
e áreas comuns.
Os estudantes podem
ver o que está
acontecendo nas
cozinhas e varandas
coletivas.

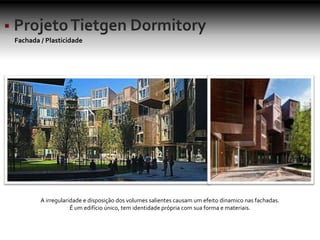

25. Fachada / Plasticidade
A irregularidade e disposição dos volumes salientes causam um efeito dinamico nas fachadas.
É um edifício único, tem identidade própria com sua forma e materiais.
