Este documento descreve a residência Taques Bittencourt projetada por Vilanova Artigas e Carlos Cascaldi em 1959 em São Paulo. A casa possui 332m2 distribuídos em subsolo, térreo e piso superior com lajes nervuradas caixão perdido. Imagens e plantas ilustram a estrutura e sistemas construtivos da época, como a utilização de lajes nervuradas para aliviar cargas.

1. SISTEMAS ESTRUTURAIS
Profº Rubens Mauro Cunha

2. Carolina Arbex Cristiana Badra Mayara Virgulino Paula Oribe Virginia Vasques
7º Semestre – Turma 018207A

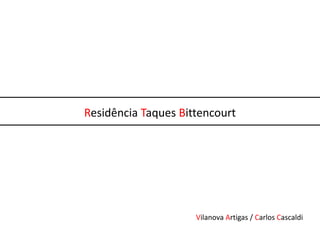

3. Residência Taques Bittencourt
Vilanova Artigas / Carlos Cascaldi

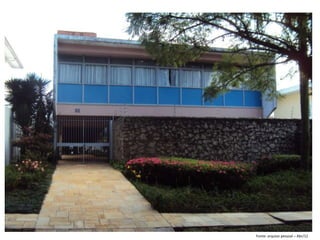

4. Fonte: arquivo pessoal – Abr/12

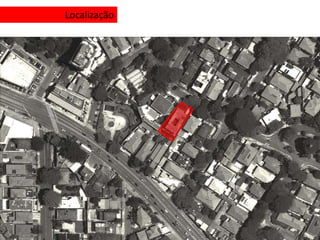

5. Localização

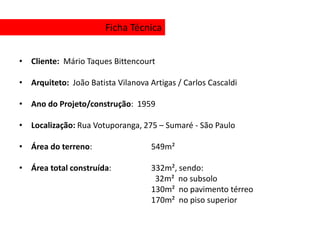

6. Ficha Técnica
• Cliente: Mário Taques Bittencourt
• Arquiteto: João Batista Vilanova Artigas / Carlos Cascaldi
• Ano do Projeto/construção: 1959
• Localização: Rua Votuporanga, 275 – Sumaré - São Paulo
• Área do terreno: 549m²
• Área total construída: 332m², sendo:
32m² no subsolo
130m² no pavimento térreo
170m² no piso superior

7. Plantas e Cortes

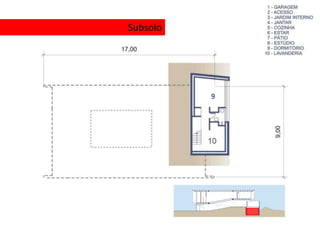

8. Subsolo
9

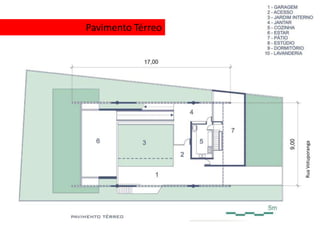

9. Pavimento Térreo
Rua Votuporanga

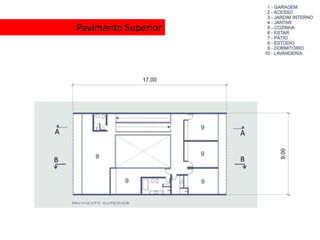

10. Pavimento Superior
A A
B B

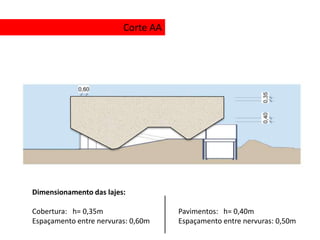

11. Corte AA
Dimensionamento das lajes:
Cobertura: h= 0,35m Pavimentos: h= 0,40m
Espaçamento entre nervuras: 0,60m Espaçamento entre nervuras: 0,50m

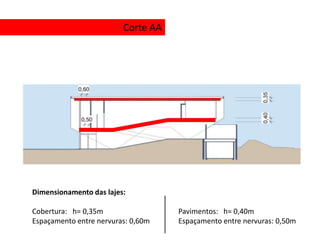

12. Corte AA
Dimensionamento das lajes:
Cobertura: h= 0,35m Pavimentos: h= 0,40m
Espaçamento entre nervuras: 0,60m Espaçamento entre nervuras: 0,50m

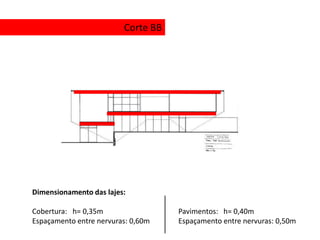

13. Corte BB
Dimensionamento das lajes:
Cobertura: h= 0,35m Pavimentos: h= 0,40m
Espaçamento entre nervuras: 0,60m Espaçamento entre nervuras: 0,50m

14. Imagens

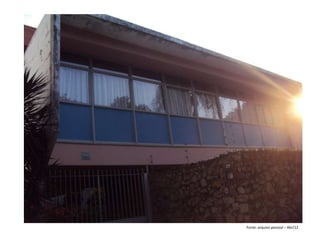

15. Fonte: arquivo pessoal – Abr/12

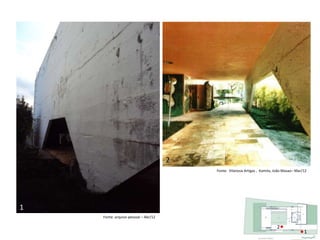

16. 2
Fonte: Vilanova Artigas , Kamita, João Masao– Mar/12
1
Fonte: arquivo pessoal – Abr/12
2
1

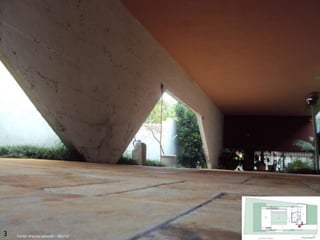

17. 3
3 Fonte: arquivo pessoal – Abr/12

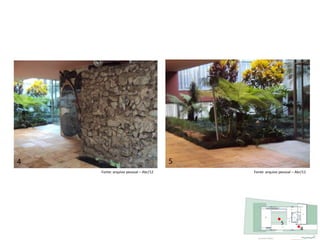

18. 4 5
Fonte: arquivo pessoal – Abr/12 Fonte: arquivo pessoal – Abr/12
5
4

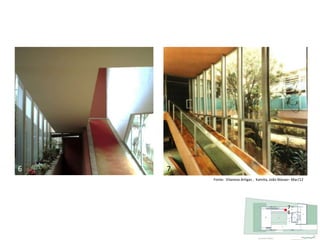

19. 6 7
Fonte: Vilanova Artigas , Kamita, João Masao– Mar/12
7
6

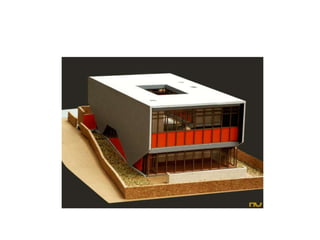

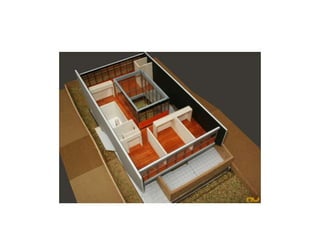

20. Maquete

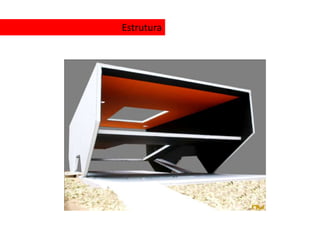

21. Estrutura

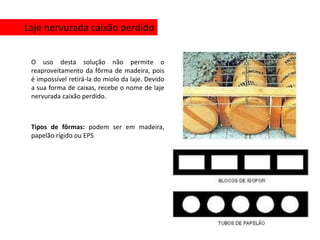

25. Laje nervurada caixão perdido
O uso desta solução não permite o
reaproveitamento da fôrma de madeira, pois
é impossível retirá-la do miolo da laje. Devido
a sua forma de caixas, recebe o nome de laje
nervurada caixão perdido.
Tipos de fôrmas: podem ser em madeira,
papelão rígido ou EPS

26. Laje nervurada caixão perdido
Vantagens:
• Ocultação das nervuras
• Aparência de laje maciça aparente
• A livre passagem de tubulação através dos vazios
• Melhora no conforto térmico e acústico do ambiente
• Alivia cargas e economiza materiais
Desvantagens:
• Custo elevado ( as fôrmas são perdidas).
• Para minimizar o custo das fôrmas de madeira podem ser usados outros tipos
de materiais, tais como tubo de papelão rígido (estrutubo) e blocos de EPS
(isopor)

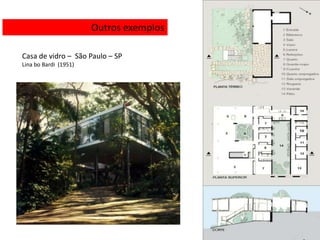

27. Outros exemplos
Casa de vidro – São Paulo – SP
Lina bo Bardi (1951)

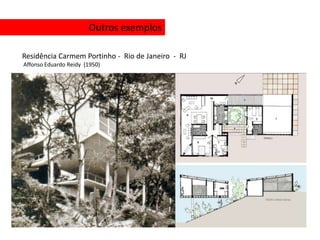

28. Outros exemplos
Residência Carmem Portinho - Rio de Janeiro - RJ
Affonso Eduardo Reidy (1950)

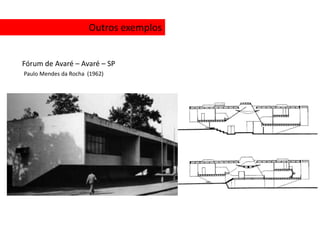

29. Outros exemplos
Fórum de Avaré – Avaré – SP
Paulo Mendes da Rocha (1962)

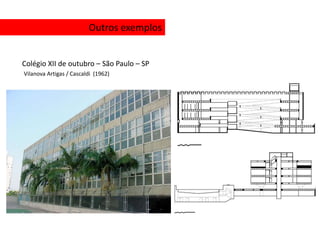

30. Outros exemplos
Colégio XII de outubro – São Paulo – SP
Vilanova Artigas / Cascaldi (1962)

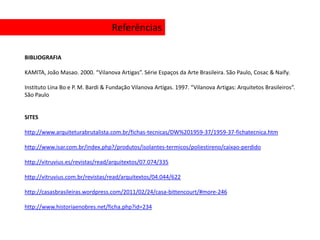

31. Referências
BIBLIOGRAFIA
KAMITA, João Masao. 2000. “Vilanova Artigas”. Série Espaços da Arte Brasileira. São Paulo, Cosac & Naify.
Instituto Lina Bo e P. M. Bardi & Fundação Vilanova Artigas. 1997. “Vilanova Artigas: Arquitetos Brasileiros”.
São Paulo
SITES
http://www.arquiteturabrutalista.com.br/fichas-tecnicas/DW%201959-37/1959-37-fichatecnica.htm
http://www.isar.com.br/index.php?/produtos/isolantes-termicos/poliestireno/caixao-perdido
http://vitruvius.es/revistas/read/arquitextos/07.074/335
http://vitruvius.com.br/revistas/read/arquitextos/04.044/622
http://casasbrasileiras.wordpress.com/2011/02/24/casa-bittencourt/#more-246
http://www.historiaenobres.net/ficha.php?id=234
