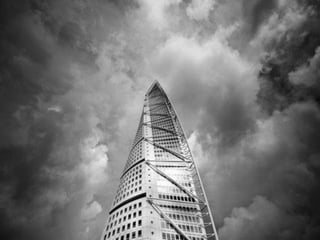

O Turning Torso é um arranha-céu de 190m projetado por Santiago Calatrava em Malmö, Suécia. O edifício se destaca por sua estrutura em espiral única, com uma torção de 90° da base ao topo. Sua estrutura principal consiste em um núcleo de concreto envolto por um exoesqueleto de aço inclinado e colunas helicoidais que transmitem cargas ao solo.

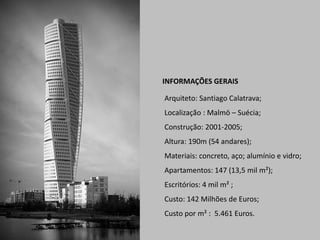

2. INFORMAÇÕES GERAIS
Arquiteto: Santiago Calatrava;
Localização : Malmö – Suécia;
Construção: 2001-2005;
Altura: 190m (54 andares);
Materiais: concreto, aço; alumínio e vidro;
Apartamentos: 147 (13,5 mil m²);
Escritórios: 4 mil m² ;
Custo: 142 Milhões de Euros;
Custo por m² : 5.461 Euros.

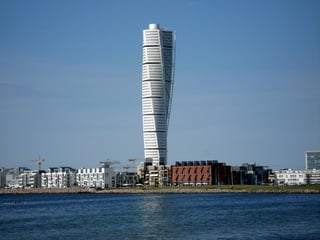

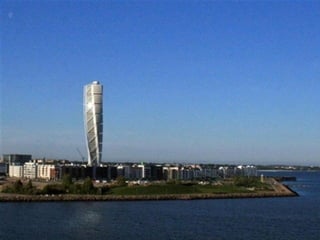

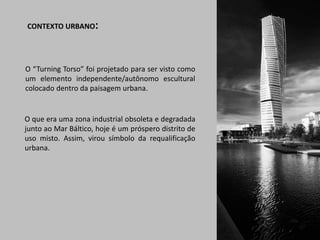

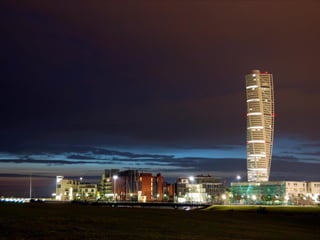

3. CONTEXTO URBANO:
O “Turning Torso” foi projetado para ser visto como
um elemento independente/autônomo escultural
colocado dentro da paisagem urbana.
O que era uma zona industrial obsoleta e degradada
junto ao Mar Báltico, hoje é um próspero distrito de
uso misto. Assim, virou símbolo da requalificação
urbana.

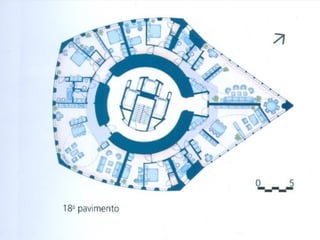

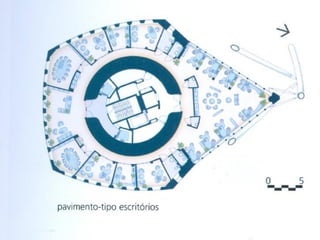

7. CONCEPÇÃO ARQUITETÔNICA
O
arquiteto
e
engenheiro
Santiago
Calatrava, se inspirou na torção da coluna
do corpo humano para conceber o
edifício.

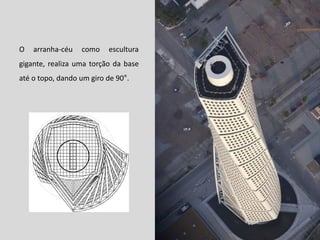

8. O
arranha-céu
como
escultura
gigante, realiza uma torção da base
até o topo, dando um giro de 90°.

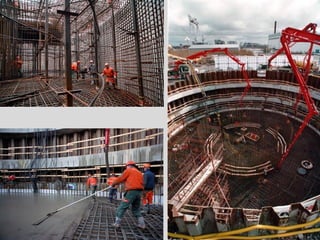

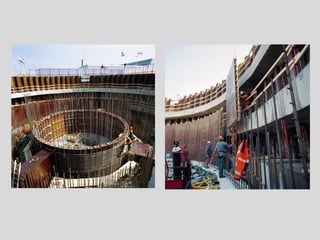

12. FUNDAÇÃO
Solo da região é constituído por rocha calcária, e
a fundação ocupa 7 m de sua profundidade;
A fundação é de concreto (uma caixa cilíndrica
com 15m de profundidade e 30m de largura).

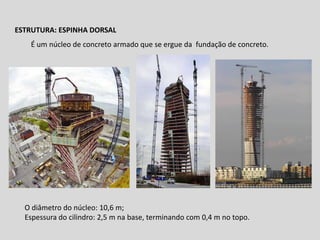

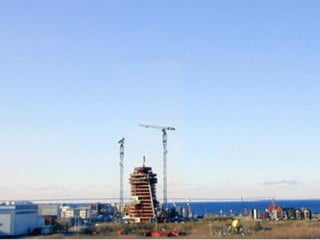

15. ESTRUTURA: ESPINHA DORSAL
É um núcleo de concreto armado que se ergue da fundação de concreto.
O diâmetro do núcleo: 10,6 m;
Espessura do cilindro: 2,5 m na base, terminando com 0,4 m no topo.

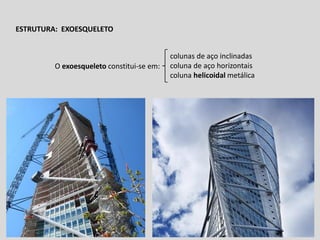

16. ESTRUTURA: EXOESQUELETO
O exoesqueleto constitui-se em:
colunas de aço inclinadas
coluna de aço horizontais
coluna helicoidal metálica

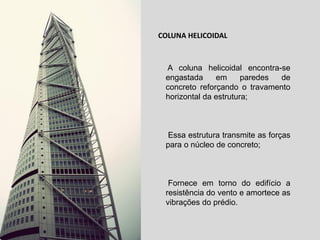

17. COLUNA HELICOIDAL
A coluna helicoidal encontra-se
engastada
em
paredes
de
concreto reforçando o travamento
horizontal da estrutura;
Essa estrutura transmite as forças
para o núcleo de concreto;
Fornece em torno do edifício a
resistência do vento e amortece as
vibrações do prédio.

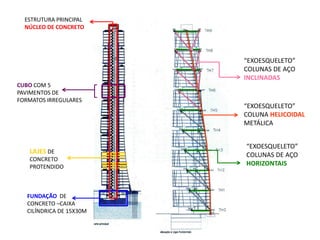

18. ESTRUTURA PRINCIPAL
NÚCLEO DE CONCRETO
“EXOESQUELETO”
COLUNAS DE AÇO
INCLINADAS
CUBO COM 5
PAVIMENTOS DE
FORMATOS IRREGULARES
LAJES DE
CONCRETO
PROTENDIDO
FUNDAÇÃO DE
CONCRETO –CAIXA
CILÍNDRICA DE 15X30M
“EXOESQUELETO”
COLUNA HELICOIDAL
METÁLICA
“EXOESQUELETO”
COLUNAS DE AÇO
HORIZONTAIS

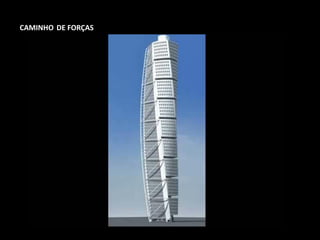

19. CAMINHO DE FORÇAS

20. REVESTIMENTO
A fachada é revestida por 2,8 mil painéis curvos de alumínio que
emolduram painéis planos de vidro.

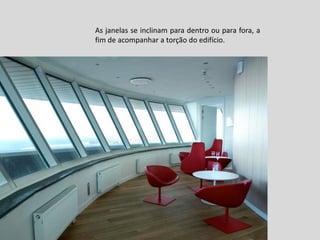

21. As janelas se inclinam para dentro ou para fora, a
fim de acompanhar a torção do edifício.

30. Breno Brunelli
Diego Almeida
Felipe Neres
Laís Mejias
Malu Costa
Mariana Tealdi
Paula Bianchi
Vinicius Pellegrino
Faculdade de Arquitetura e Urbanismo
PUC – Campinas
Sistemas Estruturais A
Docente:
Maria Amélia Devitte Ferreira D’Azevedo Leite
