O documento apresenta uma série de exercícios sobre circuitos lógicos e tabelas-verdade. Os exercícios incluem desenhar circuitos para expressões lógicas, derivar tabelas-verdade de expressões, provar identidades lógicas e desenhar circuitos usando portas NAND e NOR.

1. UESPI – Universidade Estadual do Piauí - OPTATIVA I
Exercícios
1) Desenhe o circuito da expressão abaixo:
2) Retire a tabela verdade da expressão:
Prof. Tarcísio Franco
S=[(B+C+D).(A+B+C)+C]+A.B.C+B.(A+C)
3) Qual tabela verdade da expressão:

2. UESPI – Universidade Estadual do Piauí - OPTATIVA I
Exercícios

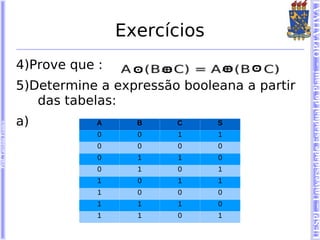

4)Prove que :
5)Determine a expressão booleana a partir
das tabelas:
a) A B C S
Prof. Tarcísio Franco
0 0 1 1
0 0 0 0
0 1 1 0
0 1 0 1
1 0 1 1
1 0 0 0
1 1 1 0
1 1 0 1

3. UESPI – Universidade Estadual do Piauí - OPTATIVA I
Exercícios
A B C D S
b) 0 0 0 1 0
0 0 0 0 1
0 0 1 1 1
0 0 1 0 0
0 1 0 1 0
0 1 0 0 0
Prof. Tarcísio Franco
0 1 1 1 0
0 1 1 0 1
1 0 0 1 0
1 0 0 0 1
1 0 1 1 0
1 0 1 0 0
1 1 0 1 1
1 1 0 0 0
1 1 1 1 0
1 1 1 0 1

4. Prof. Tarcísio Franco
Exclusivo:
Exercícios

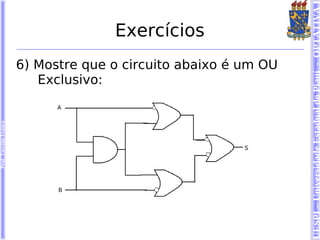

6) Mostre que o circuito abaixo é um OU
UESPI – Universidade Estadual do Piauí - OPTATIVA I

5. Prof. Tarcísio Franco
Coincidência:
Exercícios

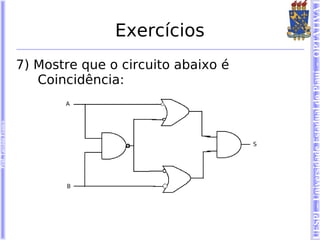

7) Mostre que o circuito abaixo é
UESPI – Universidade Estadual do Piauí - OPTATIVA I

6. UESPI – Universidade Estadual do Piauí - OPTATIVA I
Exercícios

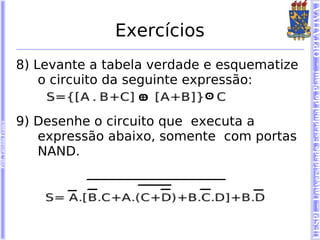

8) Levante a tabela verdade e esquematize
o circuito da seguinte expressão:
9) Desenhe o circuito que executa a
Prof. Tarcísio Franco
expressão abaixo, somente com portas
NAND.

7. Prof. Tarcísio Franco
Exercícios
somente com portas NOR.

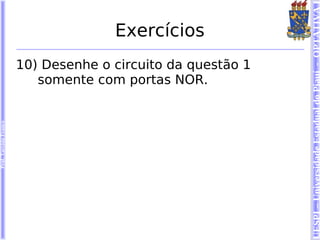

10) Desenhe o circuito da questão 1
UESPI – Universidade Estadual do Piauí - OPTATIVA I
