Circuitos Combinacionais Decodificadores
- 1. Circuitos Combinacionais (parte2) UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Circuitos combinacionais com aplicações Prof. Tarcísio Franco específicas. Aplicados em circuitos integrados. Entre esses circuitos específicos estão: – Codificadores – Decodificadores – Circuitos aritméticos • Meio somador • Somador completo • Meio subtrator • Subtrator completo

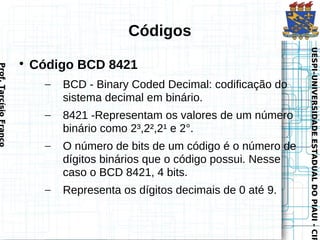

- 2. Códigos UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Código BCD 8421 Prof. Tarcísio Franco – BCD - Binary Coded Decimal: codificação do sistema decimal em binário. – 8421 -Representam os valores de um número binário como 2³,2²,2¹ e 2°. – O número de bits de um código é o número de dígitos binários que o código possui. Nesse caso o BCD 8421, 4 bits. – Representa os dígitos decimais de 0 até 9.
- 3. Códigos UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Código BCD 8421 Prof. Tarcísio Franco – BCD - Binary Coded Decimal: codificação do sistema decimal em binário. – 8421 -Representam os valores de um número binário como 2³,2²,2¹ e 2°. – O número de bits de um código é o número de dígitos binários que o código possui. Nesse caso o BCD 8421, 4 bits. – Representa os dígitos decimais de 0 até 9.
- 4. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Códigos Código BCD 8421 Prof. Tarcísio Franco

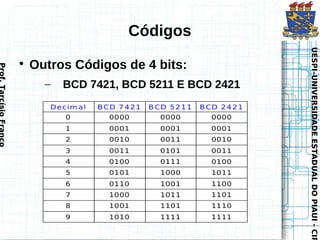

- 5. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR BCD 7421, BCD 5211 E BCD 2421 Códigos Outros Códigos de 4 bits: – Prof. Tarcísio Franco

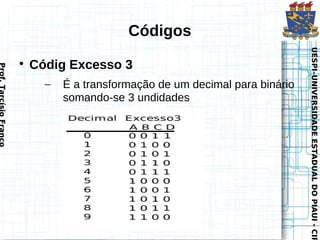

- 6. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR É a transformação de um decimal para binário Códigos somando-se 3 undidades Códig Excesso 3 – Prof. Tarcísio Franco

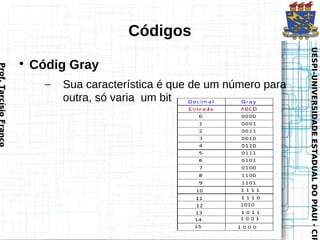

- 7. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Sua característica é que de um número para Códigos outra, só varia um bit Códig Gray – Prof. Tarcísio Franco

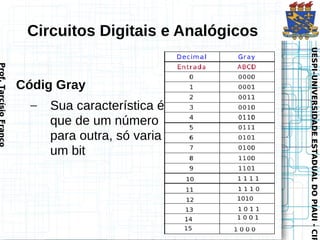

- 8. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Circuitos Digitais e Analógicos Sua característica é para outra, só varia que de um número Códig Gray um bit – Prof. Tarcísio Franco

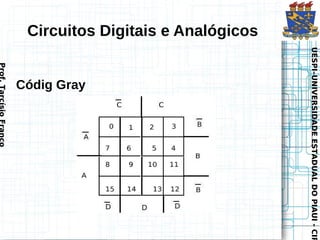

- 9. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Circuitos Digitais e Analógicos Códig Gray Prof. Tarcísio Franco

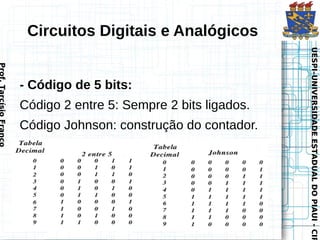

- 10. Circuitos Digitais eAnalógicos UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Prof. Tarcísio Franco - Código de 5 bits: Código 2 entre 5: Sempre 2 bits ligados. Código Johnson: construção do contador.

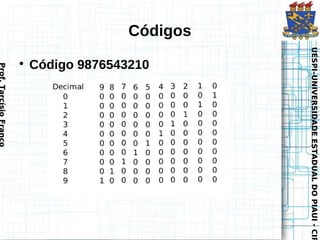

- 11. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Códigos Código 9876543210 Prof. Tarcísio Franco
- 12. Codificadores e Decodificadores UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificador: é um circuito combinacional que Prof. Tarcísio Franco transforma um código conhecido para um desconhecido Decodificador: passa de um código desconhecido para um conhecido

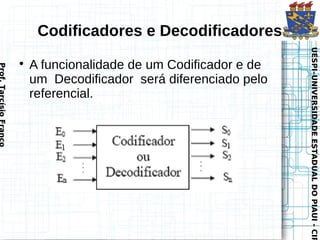

- 13. Codificadores e Decodificadores UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR A funcionalidade de um Codificador e de Prof. Tarcísio Franco um Decodificador será diferenciado pelo referencial.

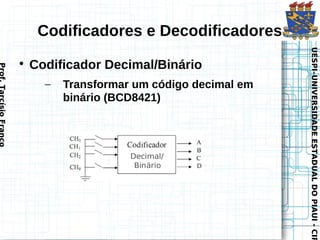

- 14. Codificadores e Decodificadores UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificador Decimal/Binário Prof. Tarcísio Franco – Transformar um código decimal em binário (BCD8421)

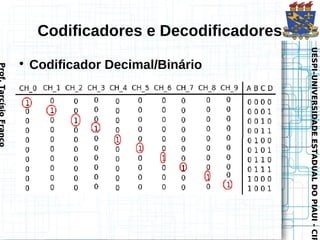

- 15. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Codificador Decimal/Binário Prof. Tarcísio Franco

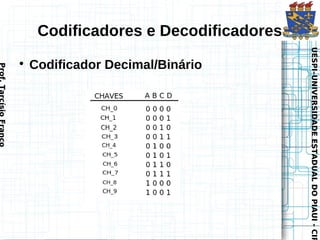

- 16. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Codificador Decimal/Binário Prof. Tarcísio Franco

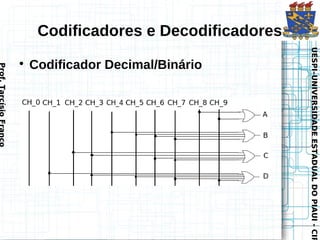

- 17. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Codificador Decimal/Binário Prof. Tarcísio Franco
- 18. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Codificador Decimal/Binário Prof. Tarcísio Franco

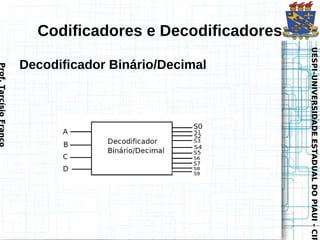

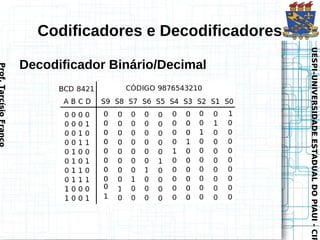

- 19. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Decodificador Binário/Decimal Prof. Tarcísio Franco
- 20. UESPI–UNIVERSIDADE ESTADUAL DOPIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Codificadores e Decodificadores Decodificador Binário/Decimal Prof. Tarcísio Franco
- 21. Codificadores e Decodificadores UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Decodificador Binário/Decimal Prof. Tarcísio Franco – Simplifique e desenhe o circuito do decodificador

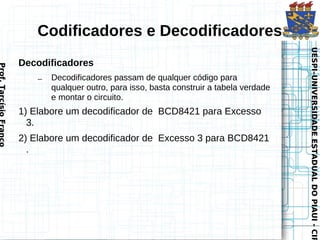

- 22. Codificadores e Decodificadores UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR UESPI–UNIVERSIDADE ESTADUAL DO PIAUI - CIR Decodificadores Prof. Tarcísio Franco – Decodificadores passam de qualquer código para qualquer outro, para isso, basta construir a tabela verdade e montar o circuito. 1) Elabore um decodificador de BCD8421 para Excesso 3. 2) Elabore um decodificador de Excesso 3 para BCD8421 .
