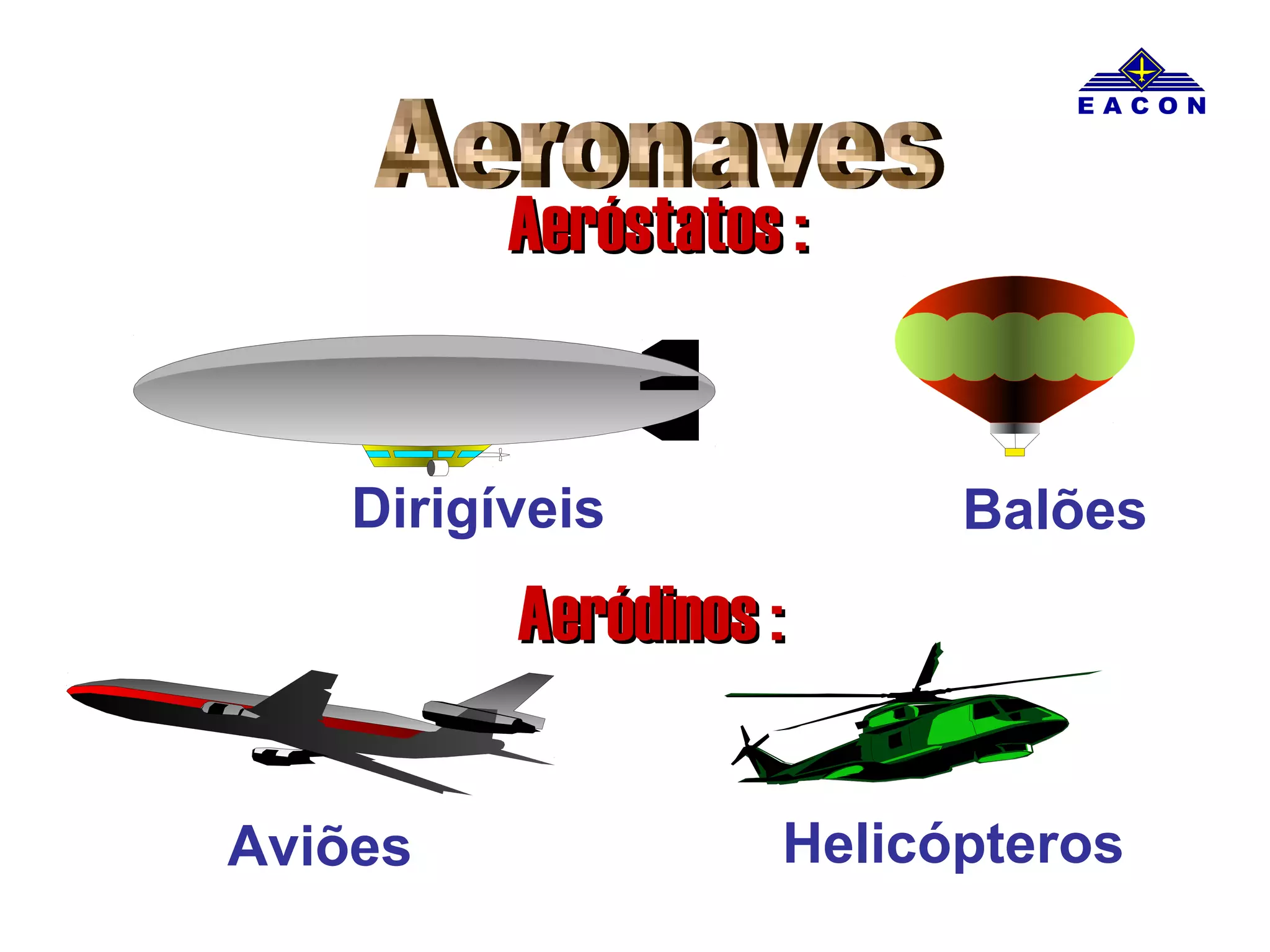

Aeróstatos :Aeróstatos :
Aeródinos :Aeródinos :
BalõesDirigíveis
HelicópterosAviões

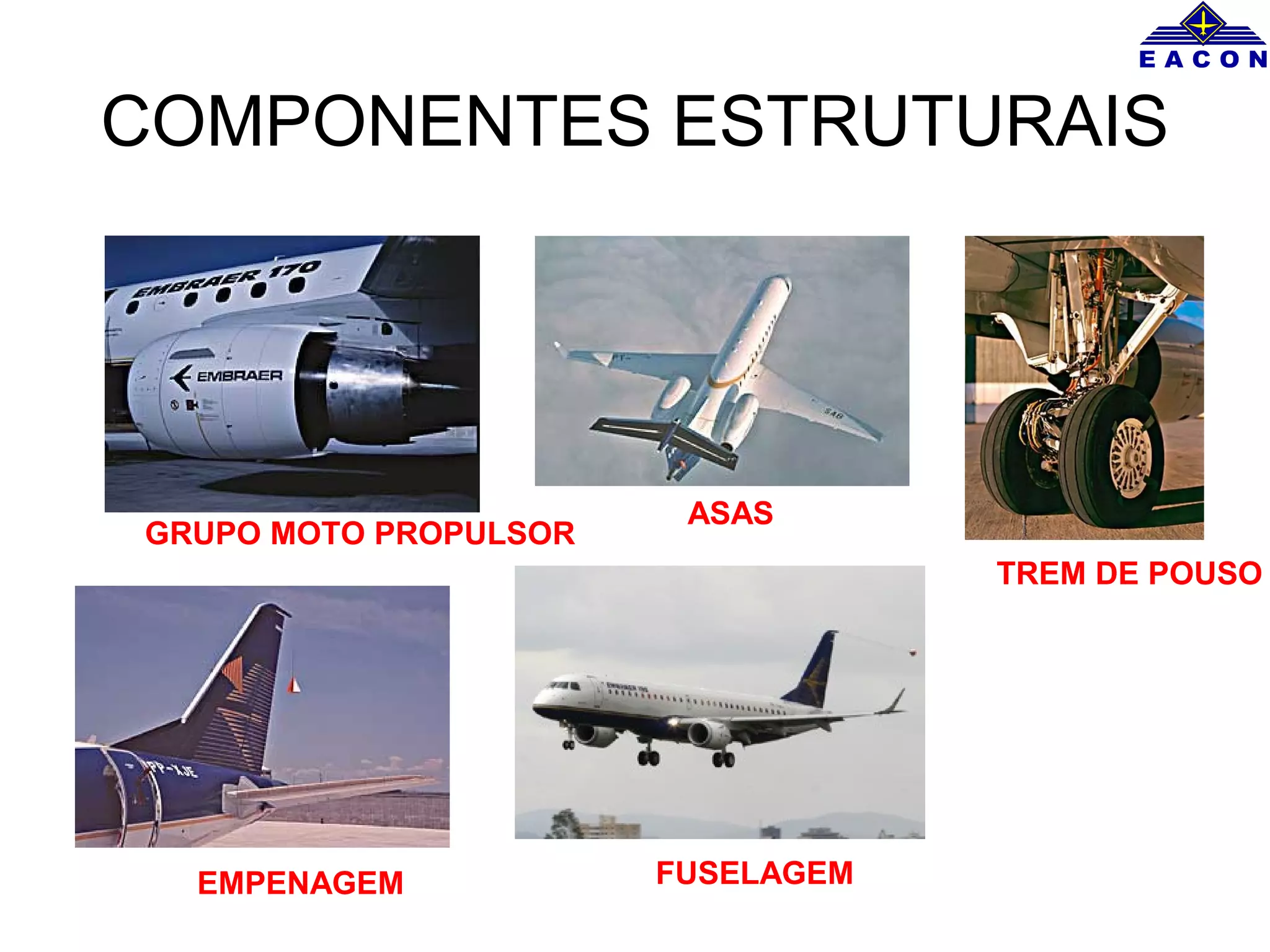

COMPONENTES ESTRUTURAIS
GRUPO MOTO PROPULSOR
ASAS
EMPENAGEM FUSELAGEM
TREM DE POUSO

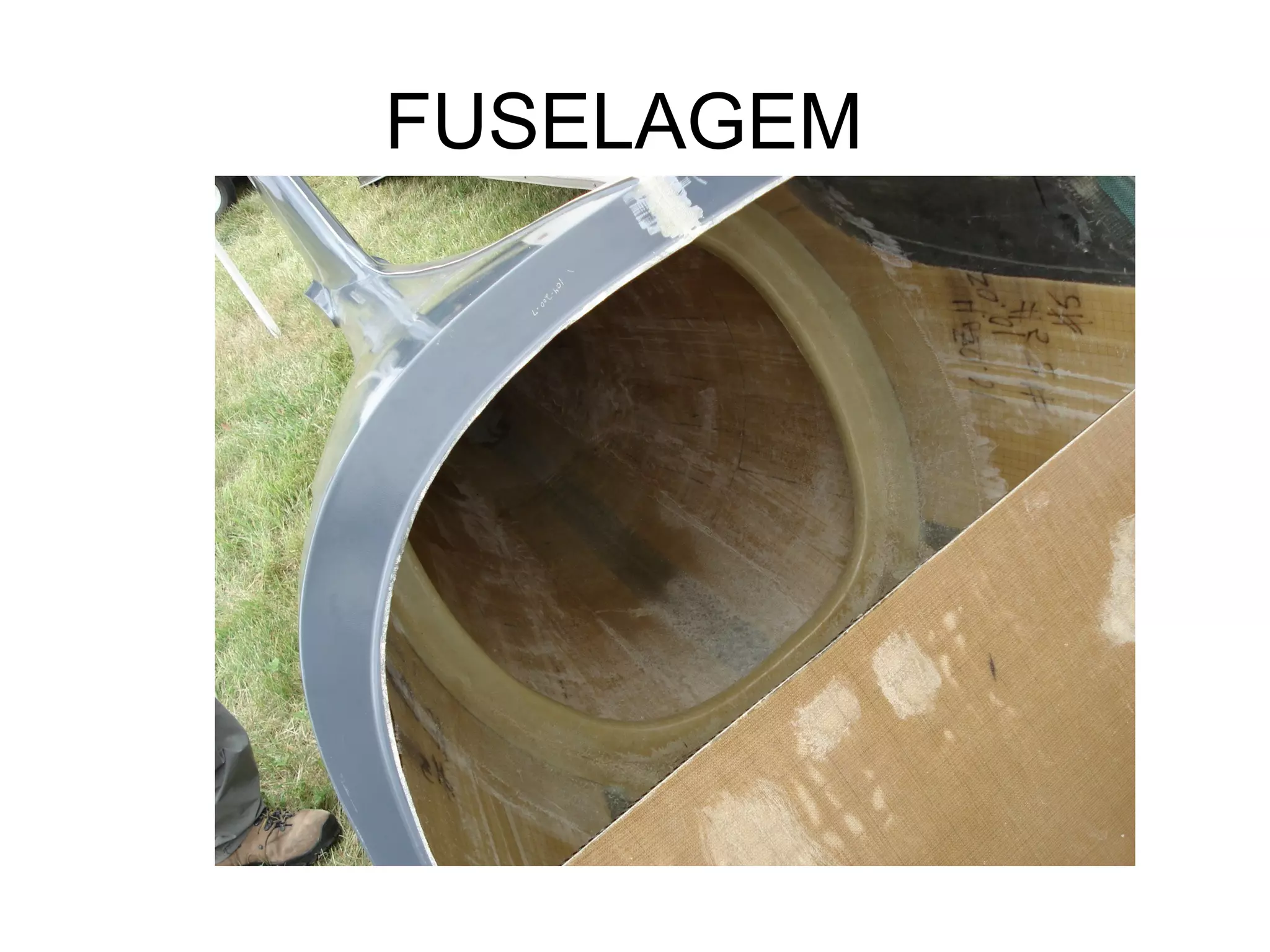

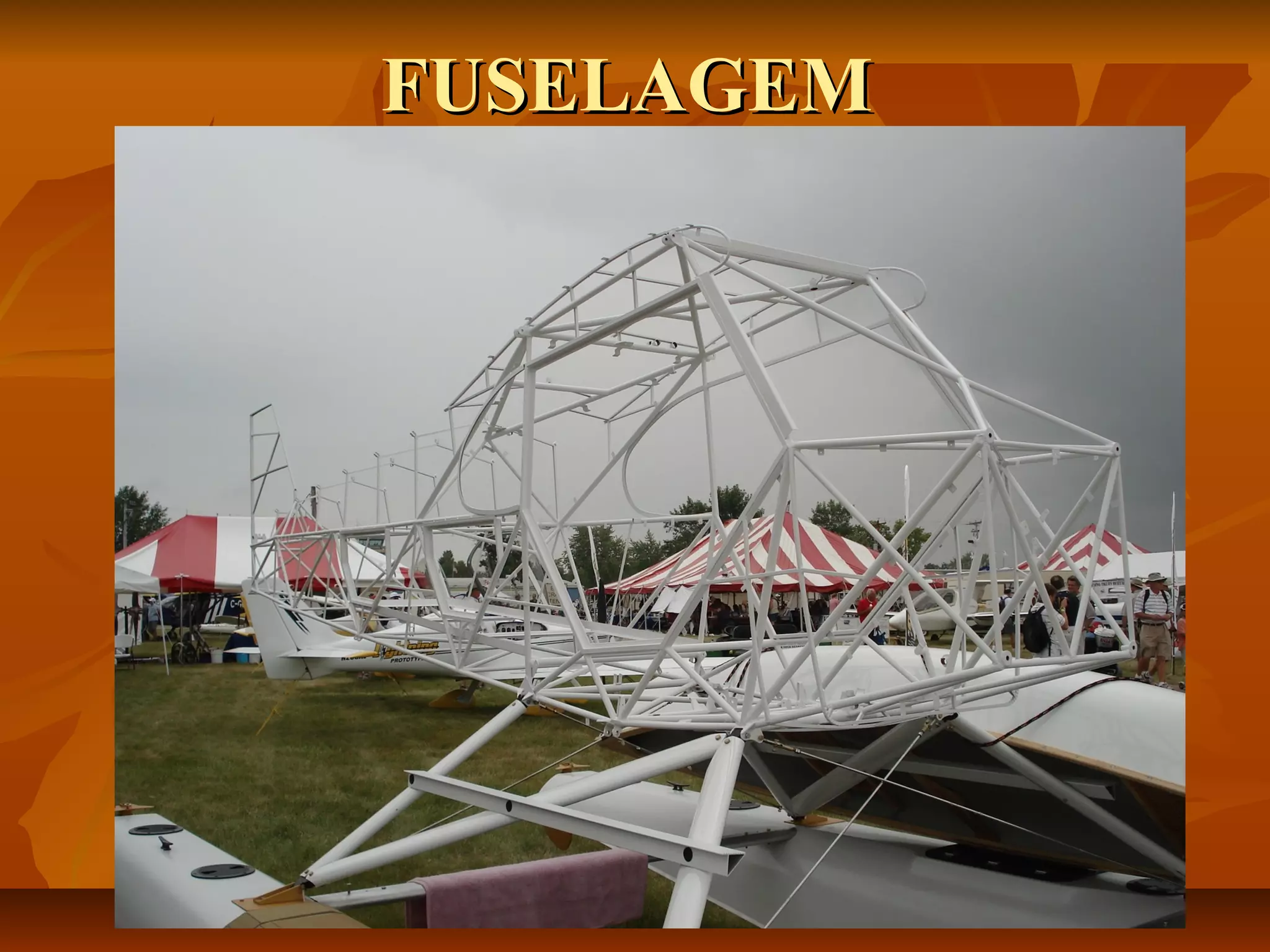

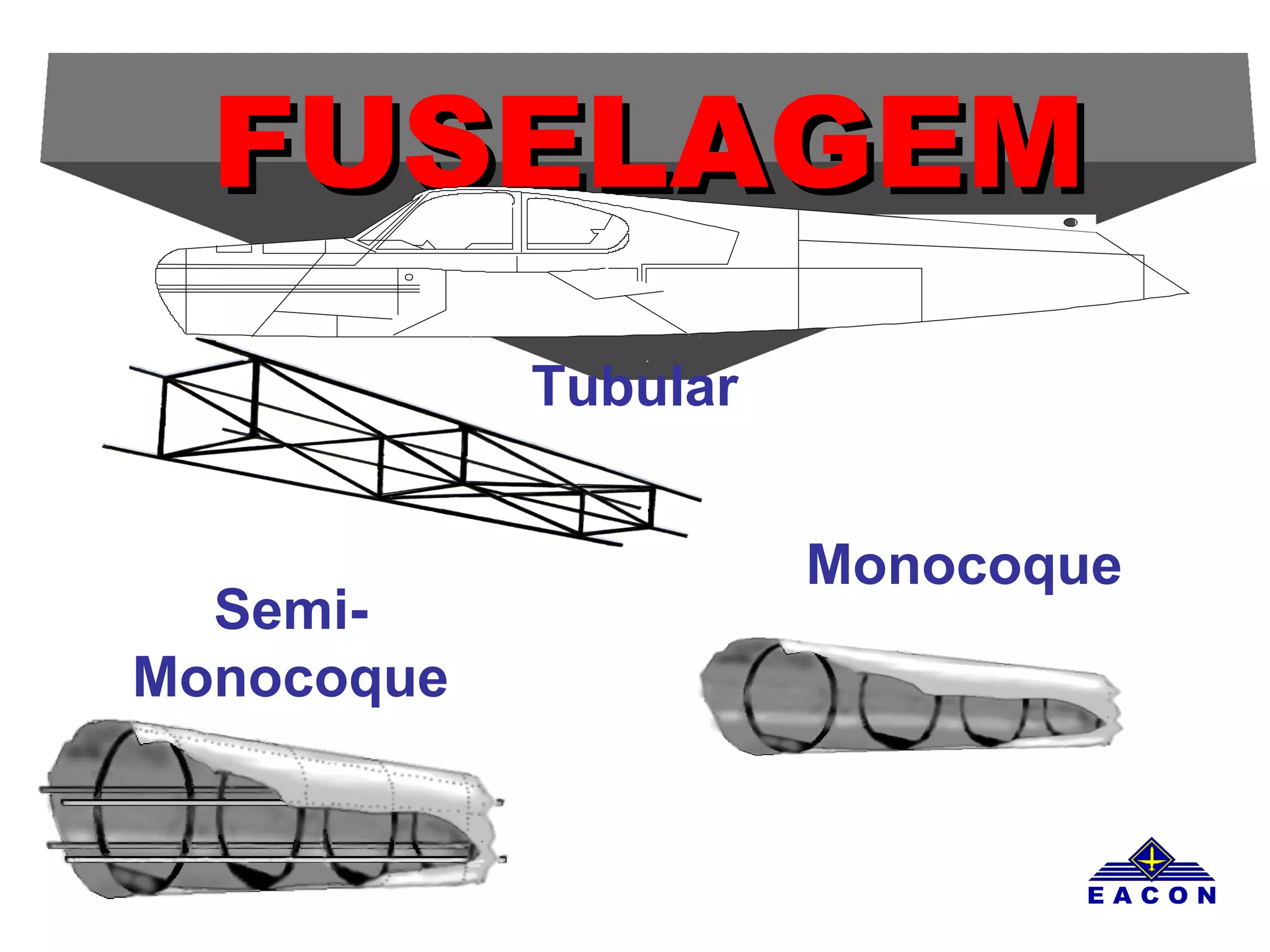

FUSELAGEMFUSELAGEM
Tubular
Monocoque
Semi-
Monocoque

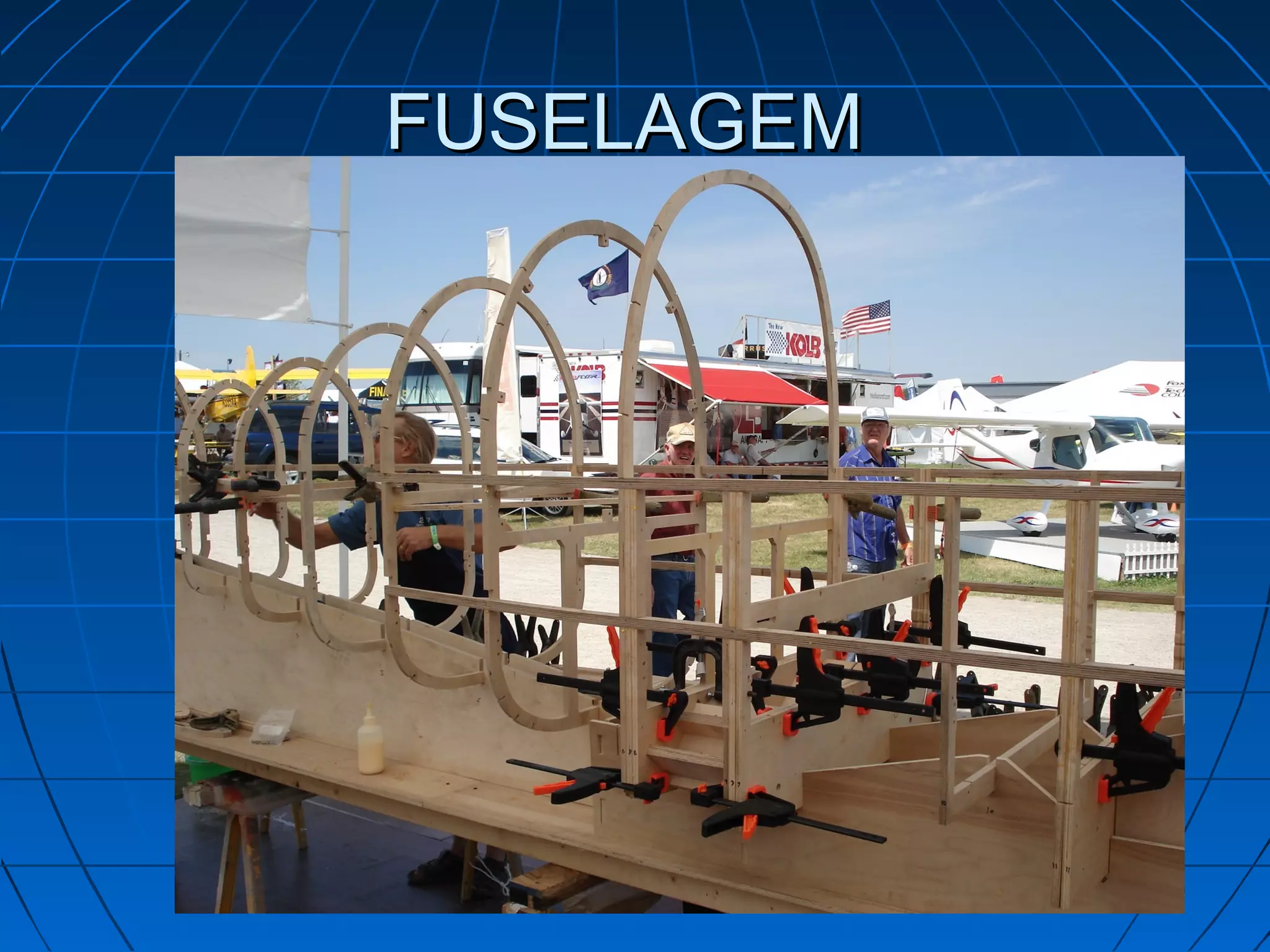

FUSELAGEMFUSELAGEM
FUSELAGEMFUSELAGEM
FUSELAGEMFUSELAGEM
FUSELAGEMFUSELAGEM

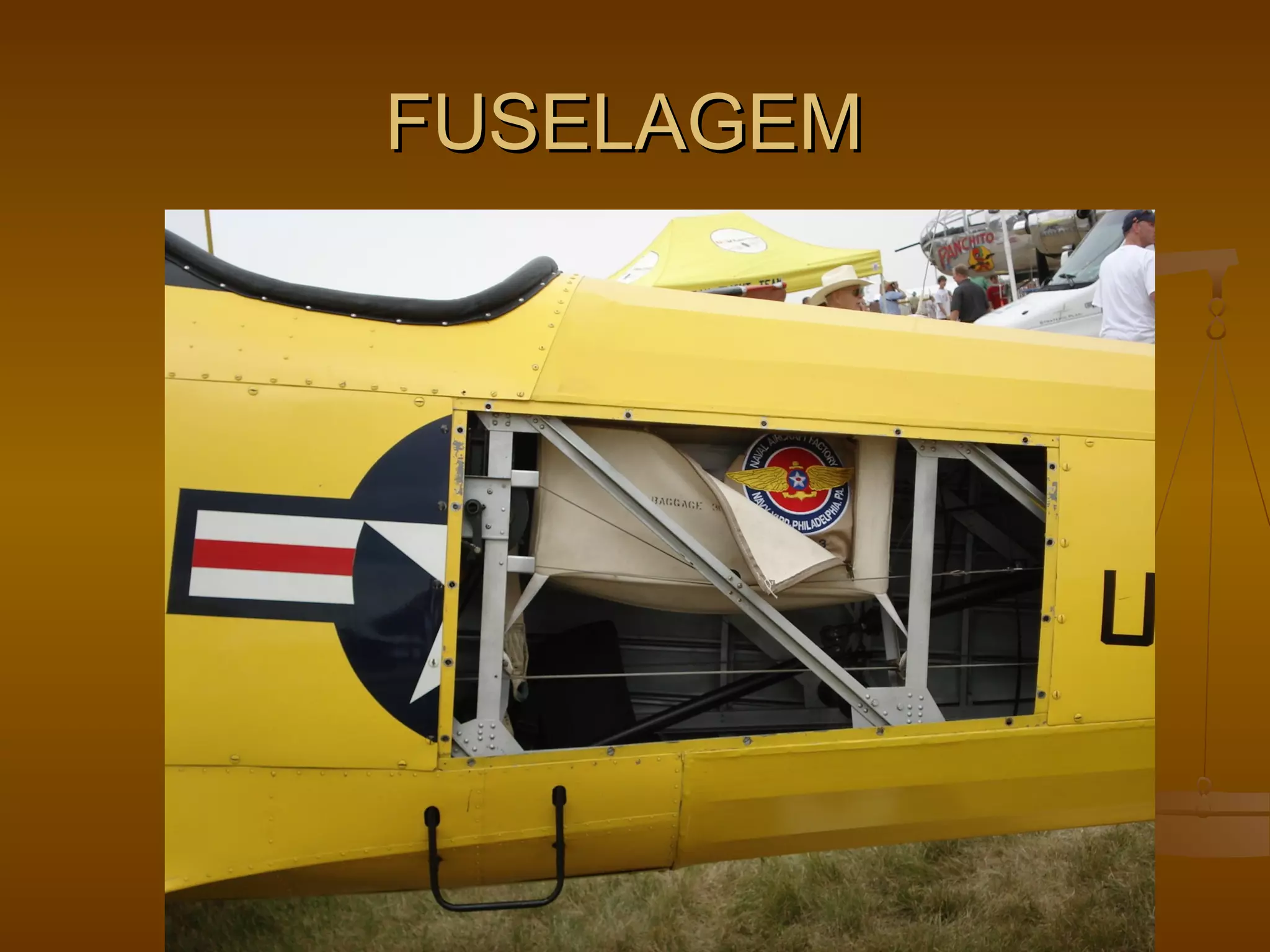

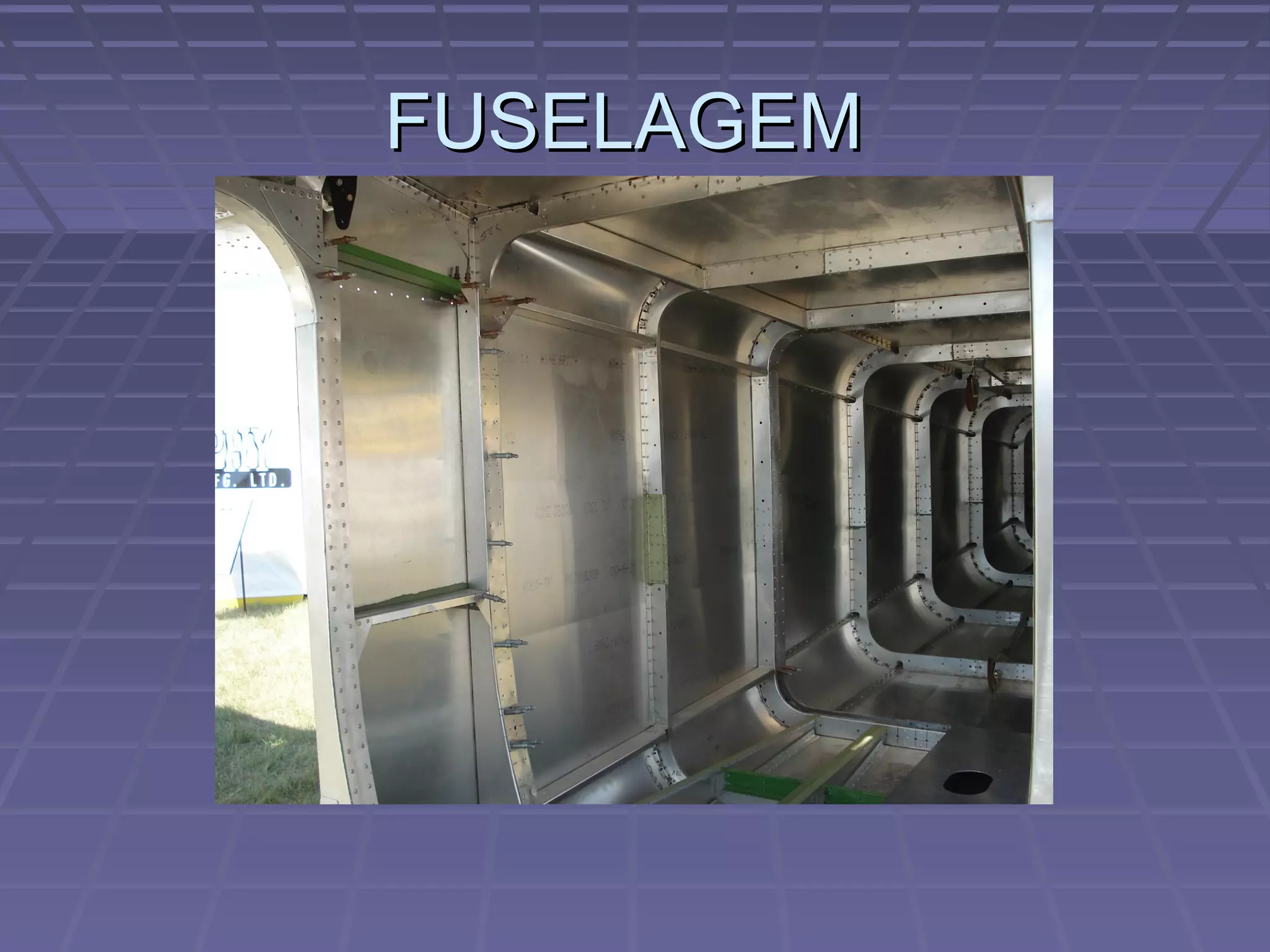

FUSELAGEM

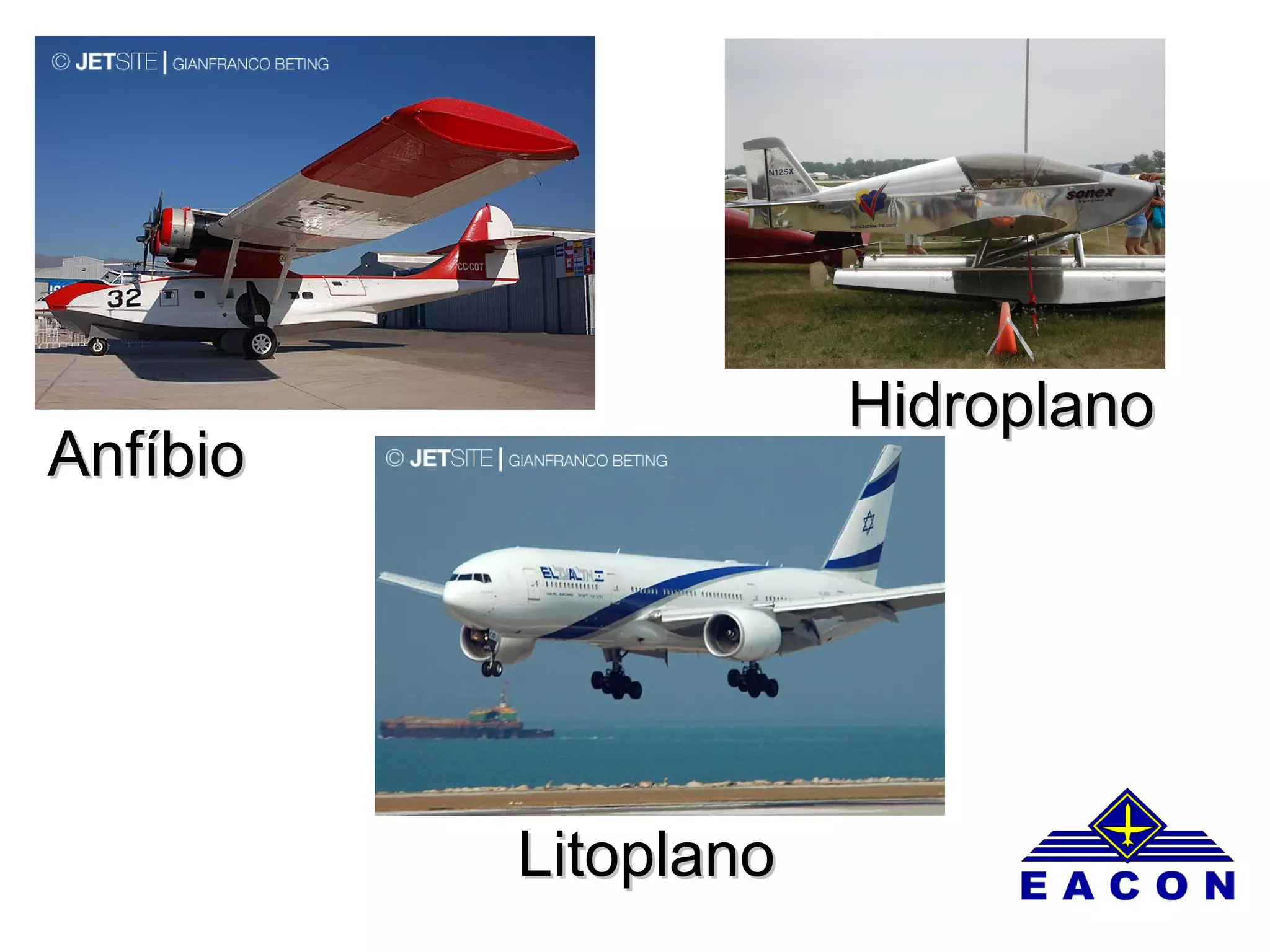

LitoplanoLitoplano
HidroplanoHidroplano
AnfíbioAnfíbio

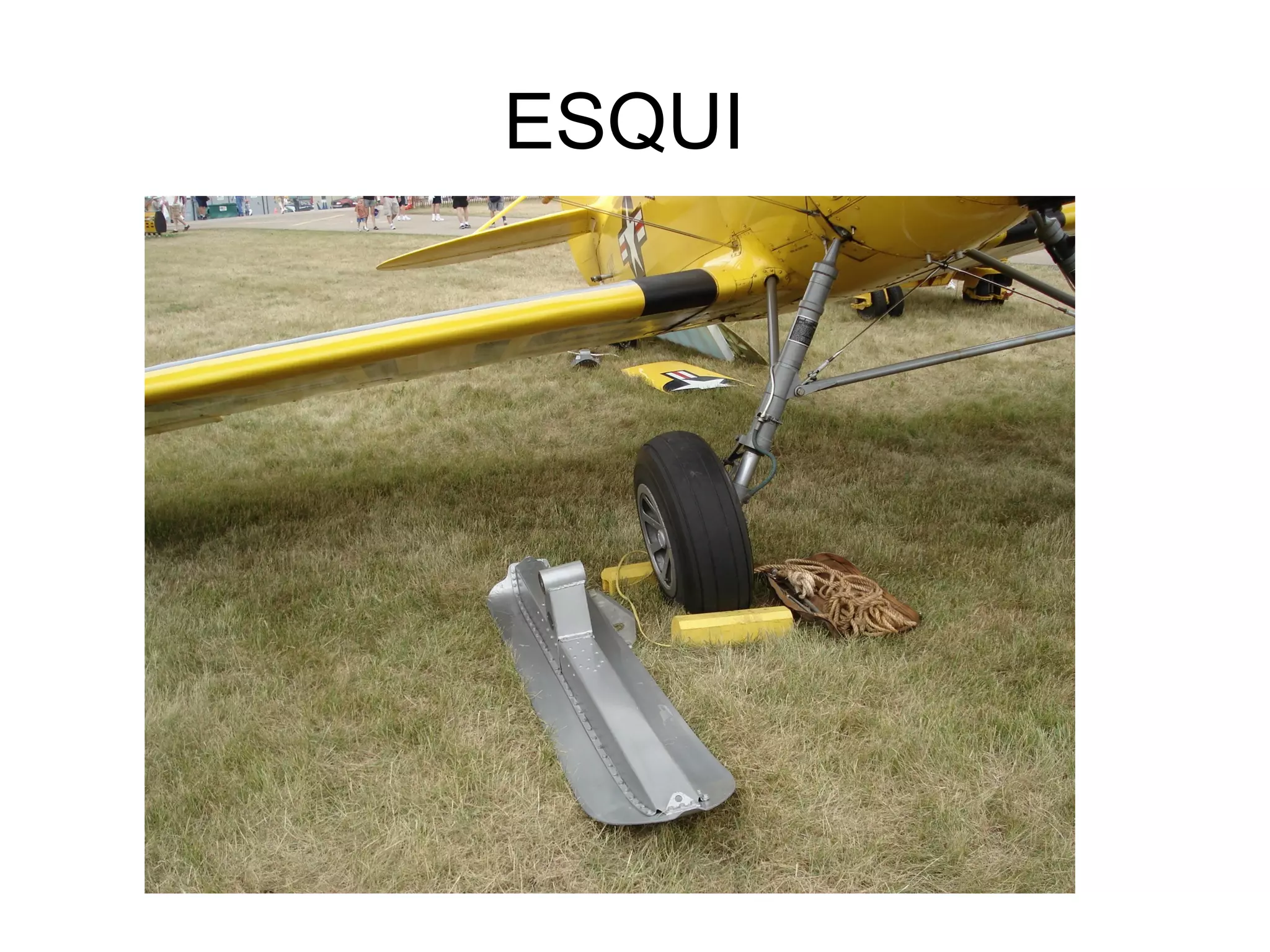

ESQUI

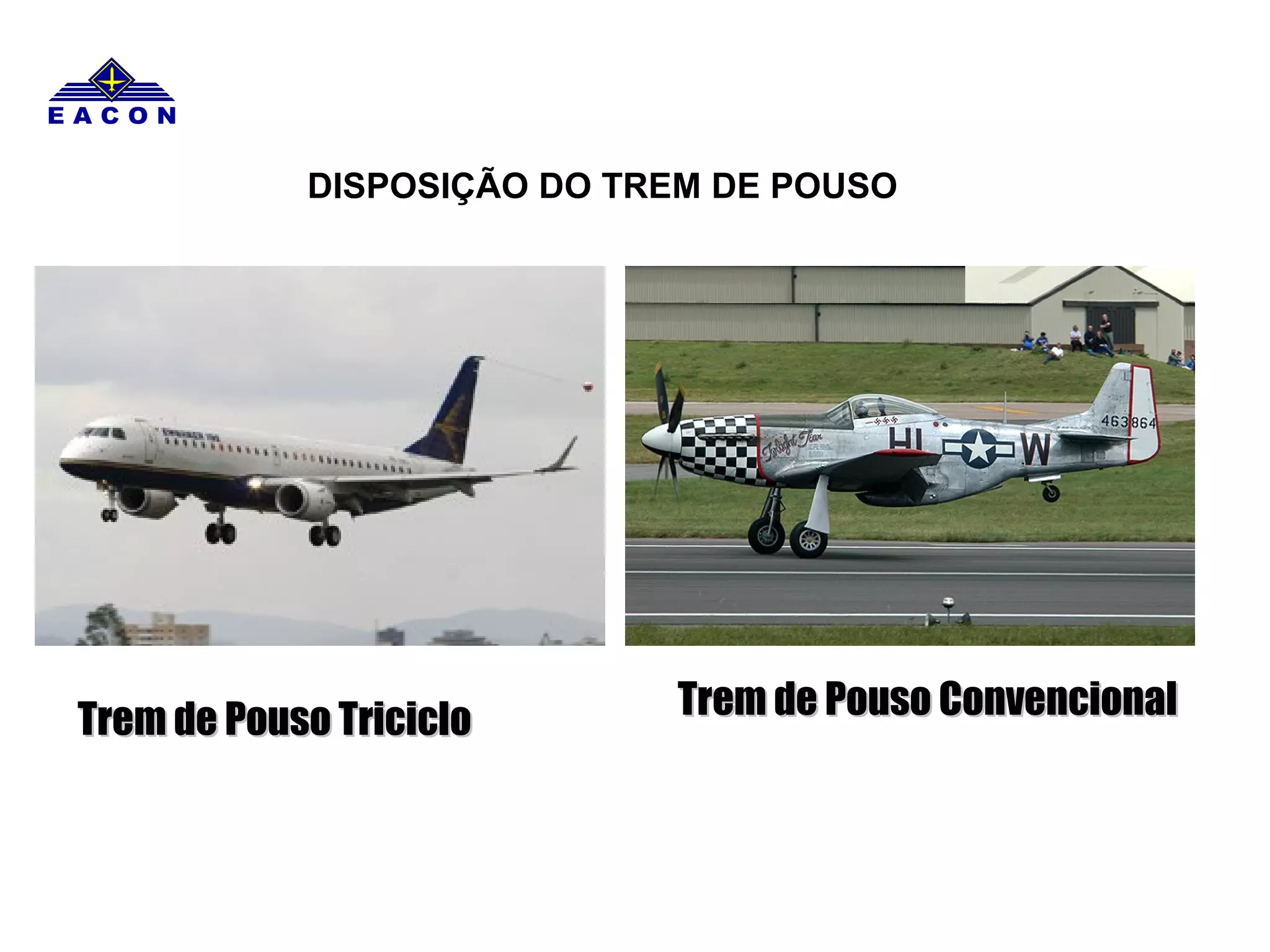

Trem de Pouso TricicloTrem de Pouso Triciclo Trem de Pouso ConvencionalTrem de Pouso Convencional
DISPOSIÇÃO DO TREM DE POUSO

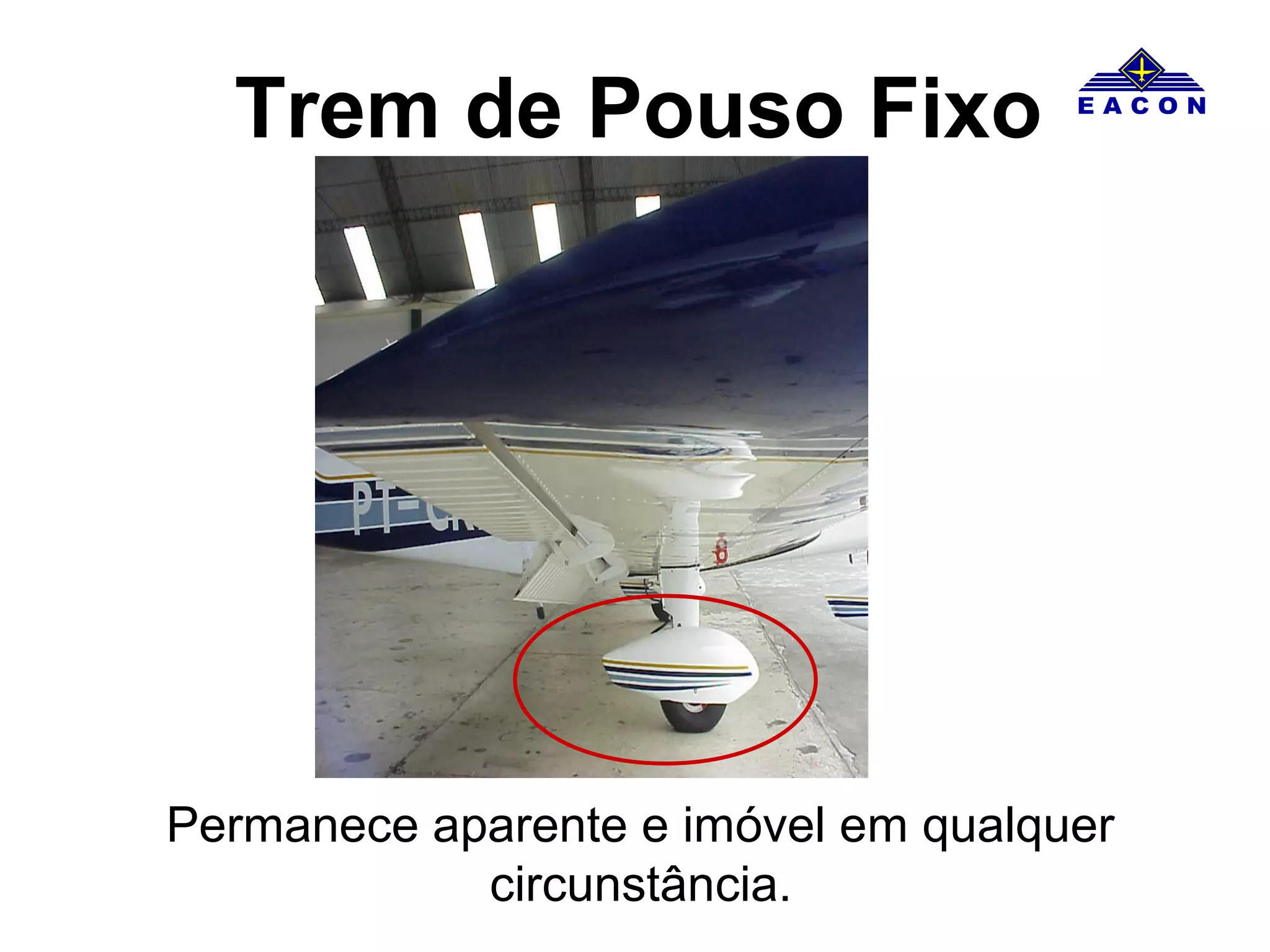

Trem de Pouso Fixo
Permanece aparente e imóvel em qualquer
circunstância.

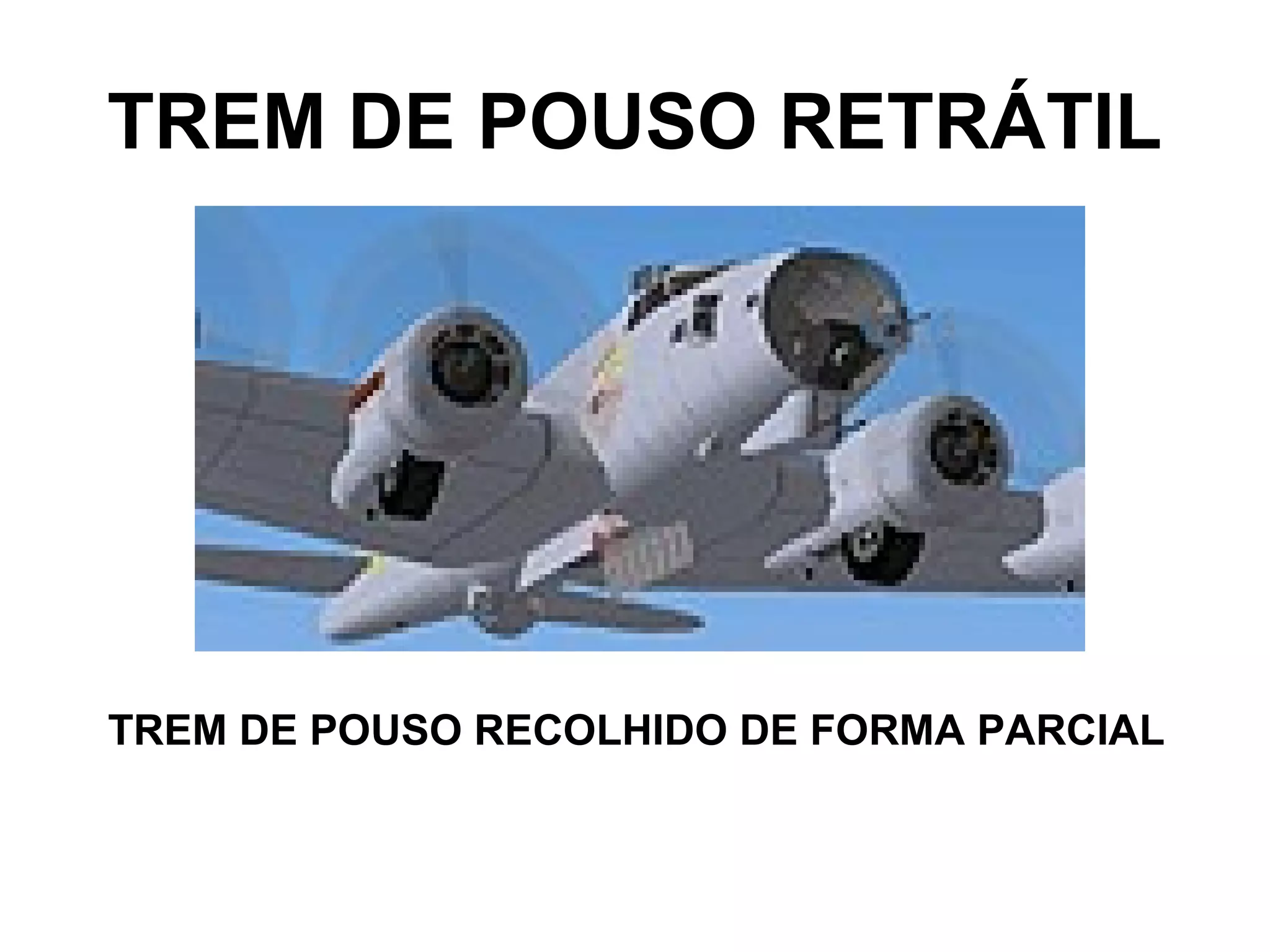

TREM DE POUSO RETRÁTIL
TREM DE POUSO RECOLHIDO DE FORMA PARCIAL

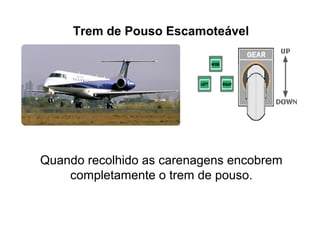

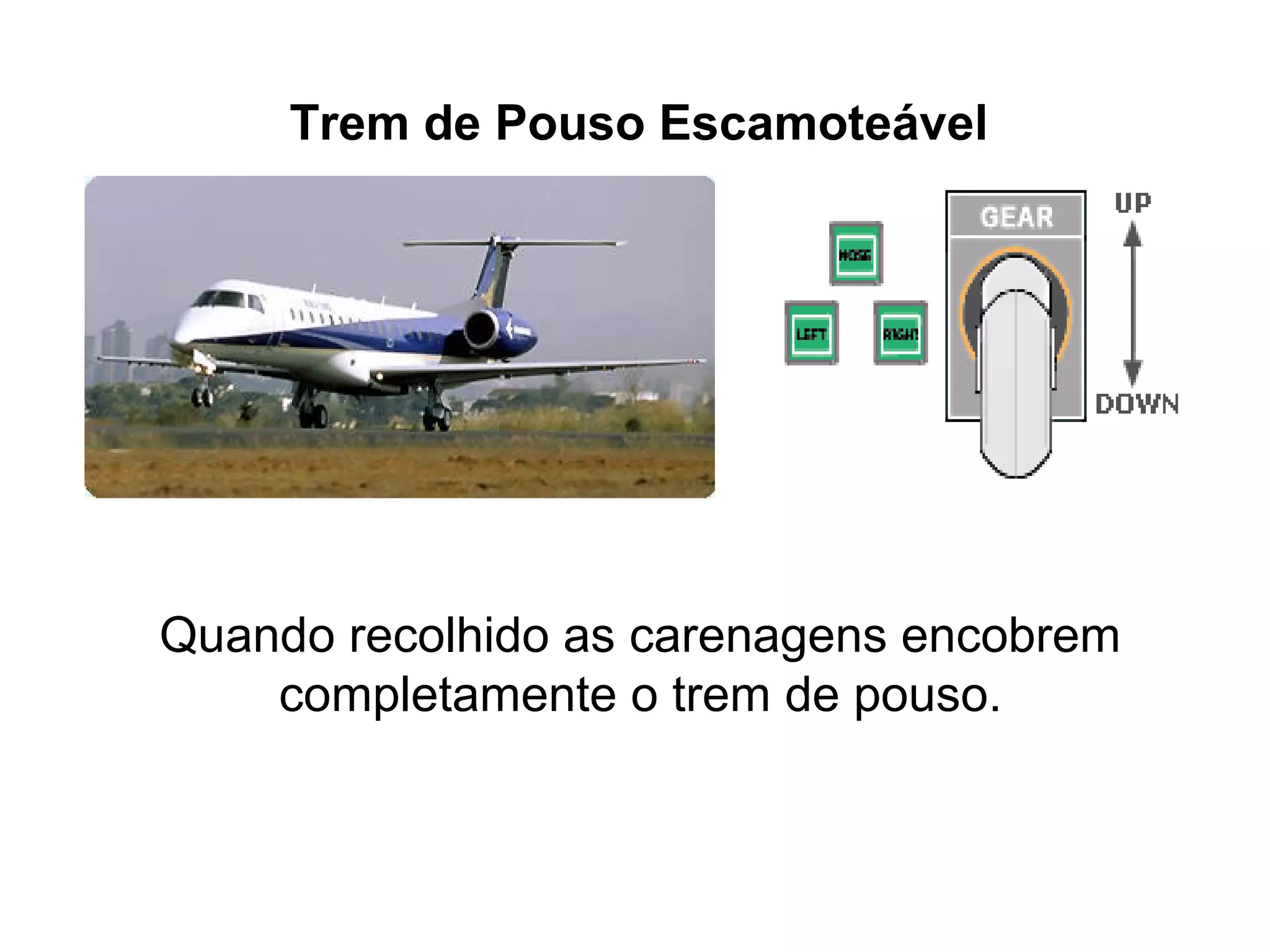

Trem de Pouso Escamoteável
Quando recolhido as carenagens encobrem
completamente o trem de pouso.

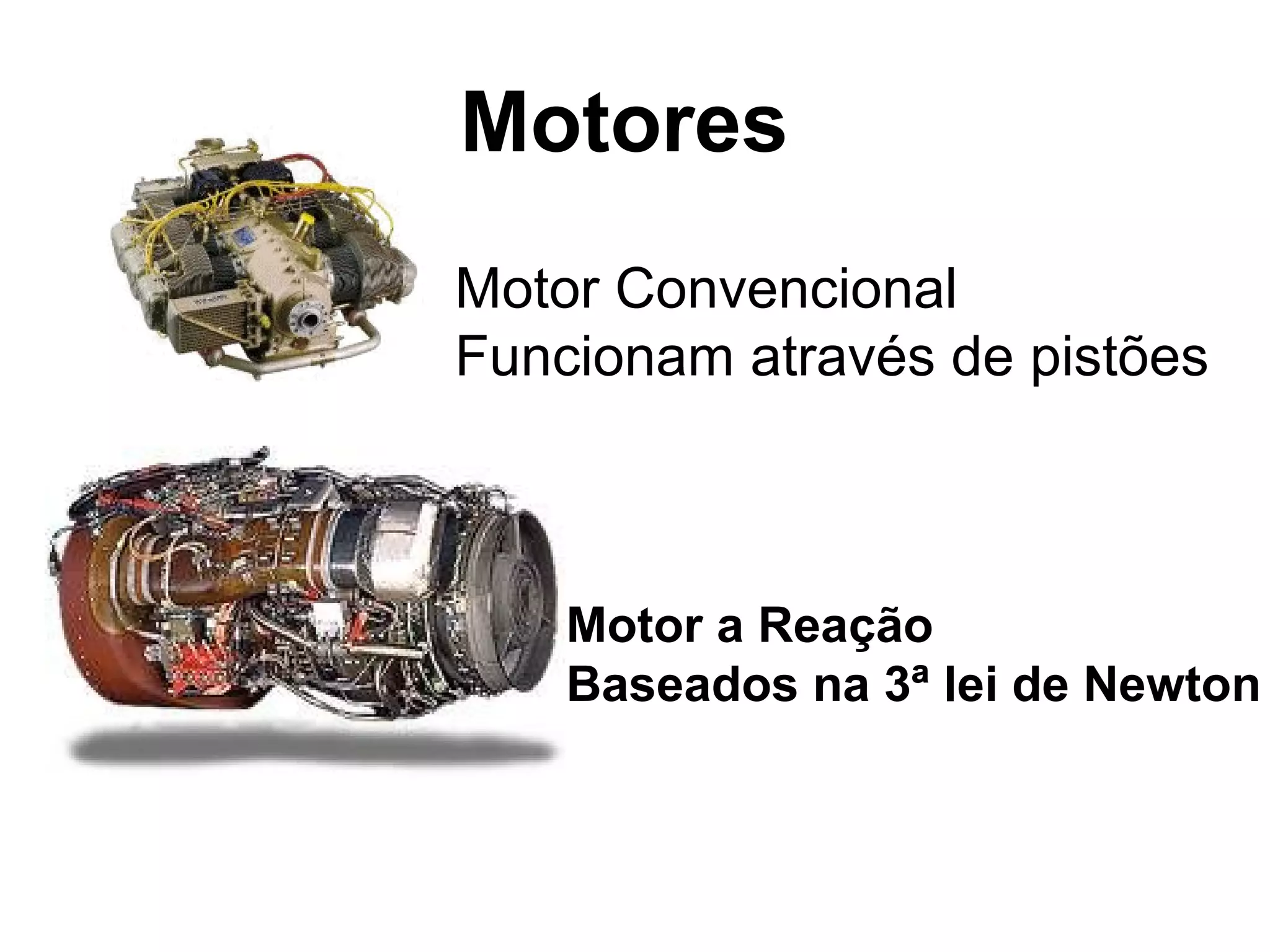

Motores
Motor Convencional
Funcionam através de pistões
Motor a Reação
Baseados na 3ª lei de Newton

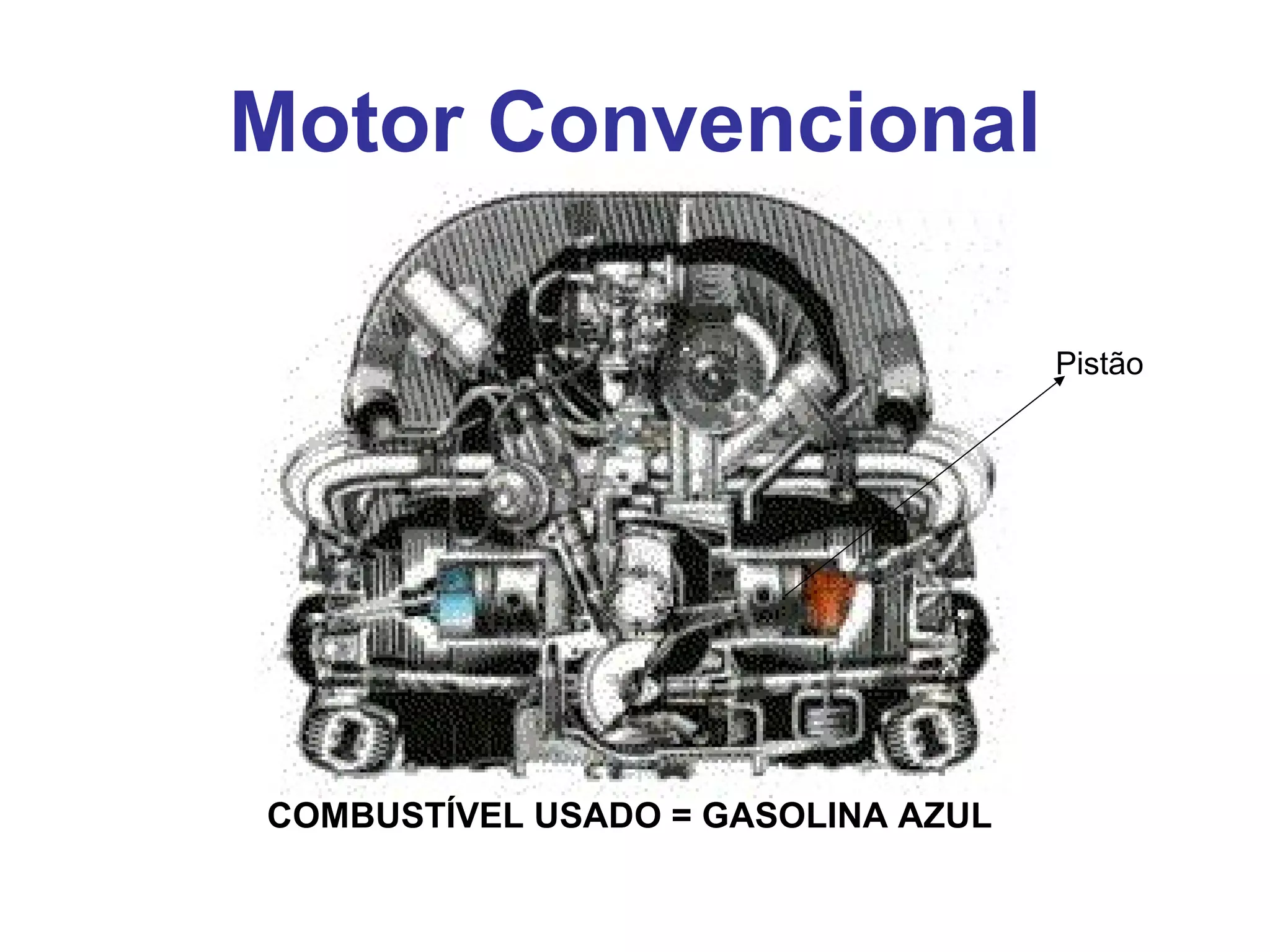

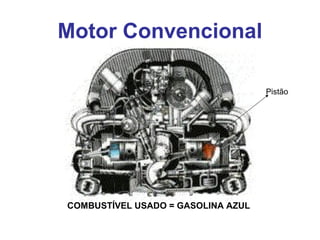

Motor Convencional
Pistão
COMBUSTÍVEL USADO = GASOLINA AZUL

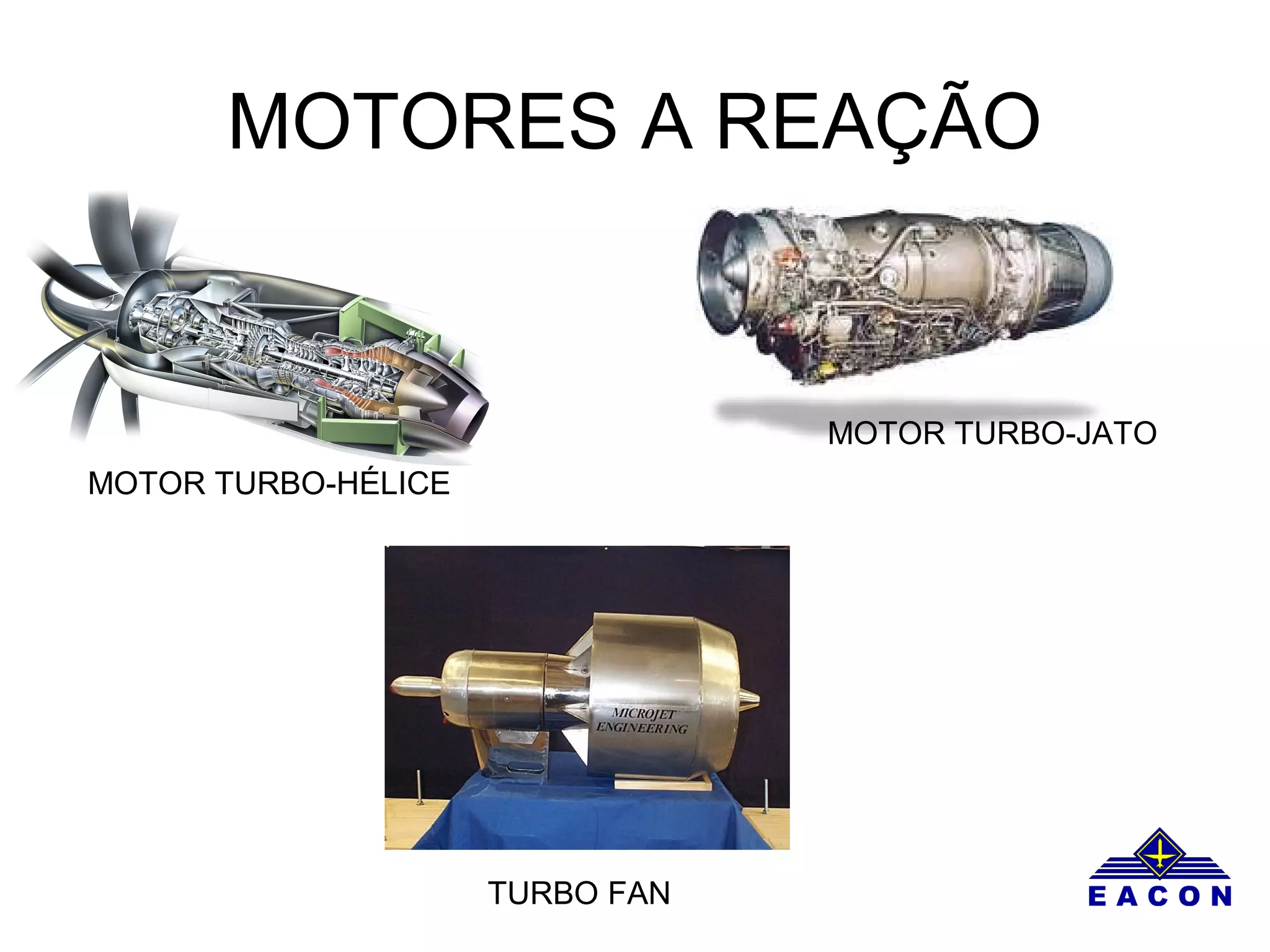

MOTORES A REAÇÃO
MOTOR TURBO-HÉLICE
MOTOR TURBO-JATO
TURBO FAN

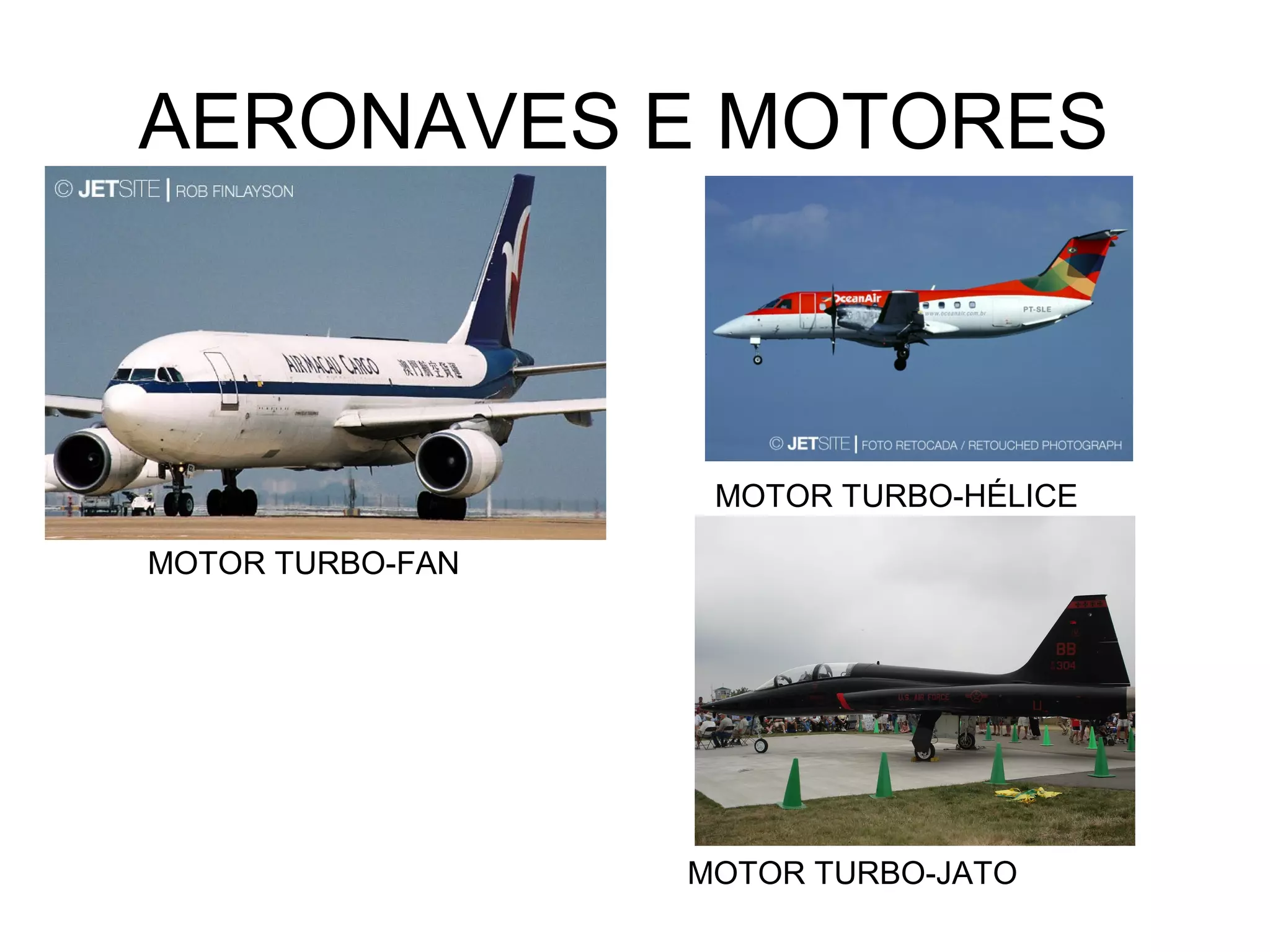

AERONAVES E MOTORES
MOTOR TURBO-FAN
MOTOR TURBO-HÉLICE
MOTOR TURBO-JATO

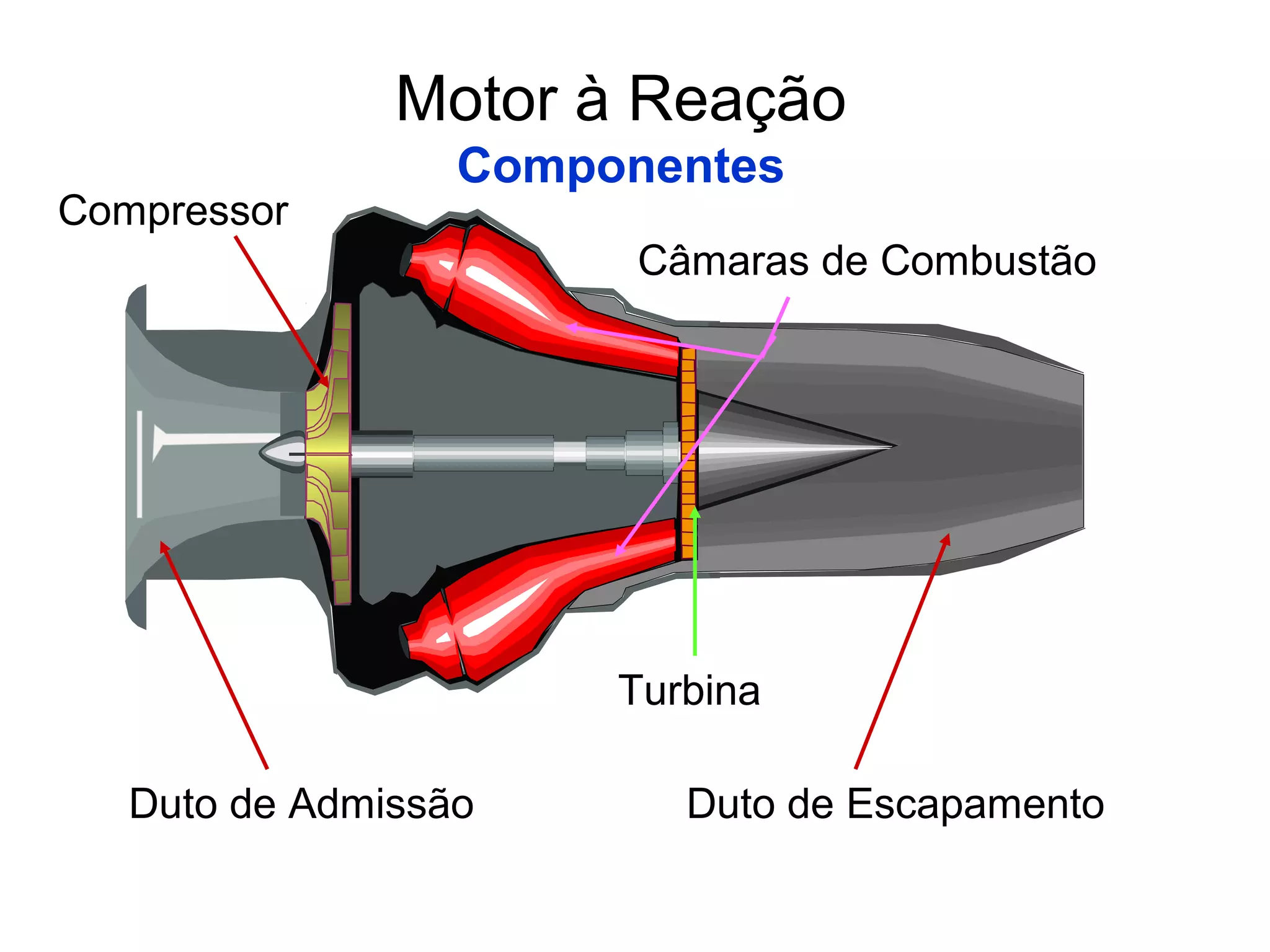

Motor à Reação
Componentes
Duto de Admissão Duto de Escapamento
Câmaras de Combustão
Turbina
Compressor

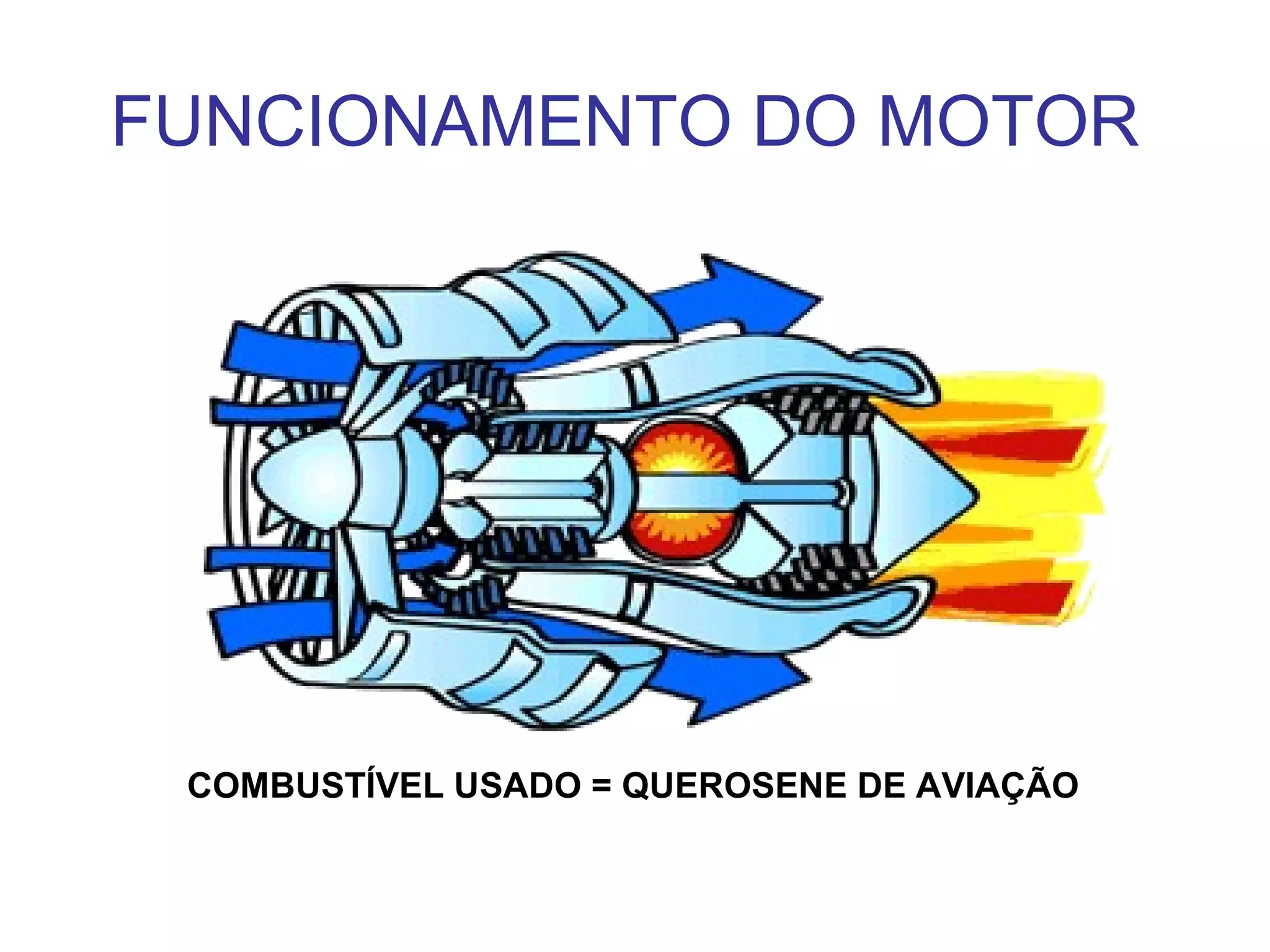

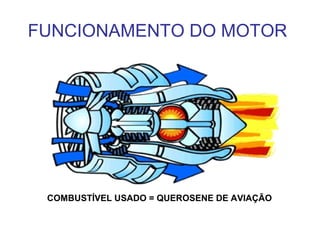

FUNCIONAMENTO DO MOTOR
COMBUSTÍVEL USADO = QUEROSENE DE AVIAÇÃO

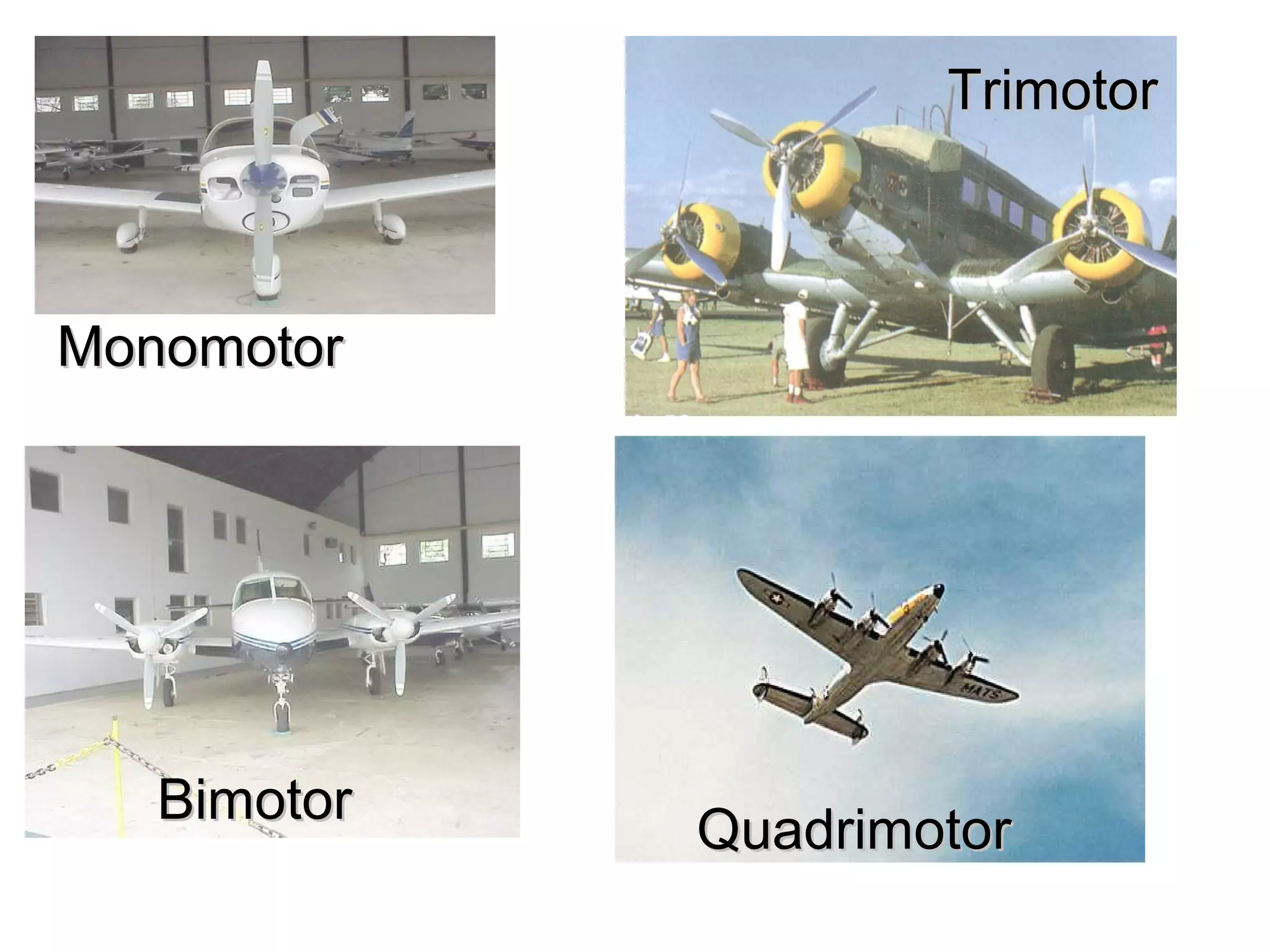

BimotorBimotor
MonomotorMonomotor
TrimotorTrimotor
QuadrimotorQuadrimotor

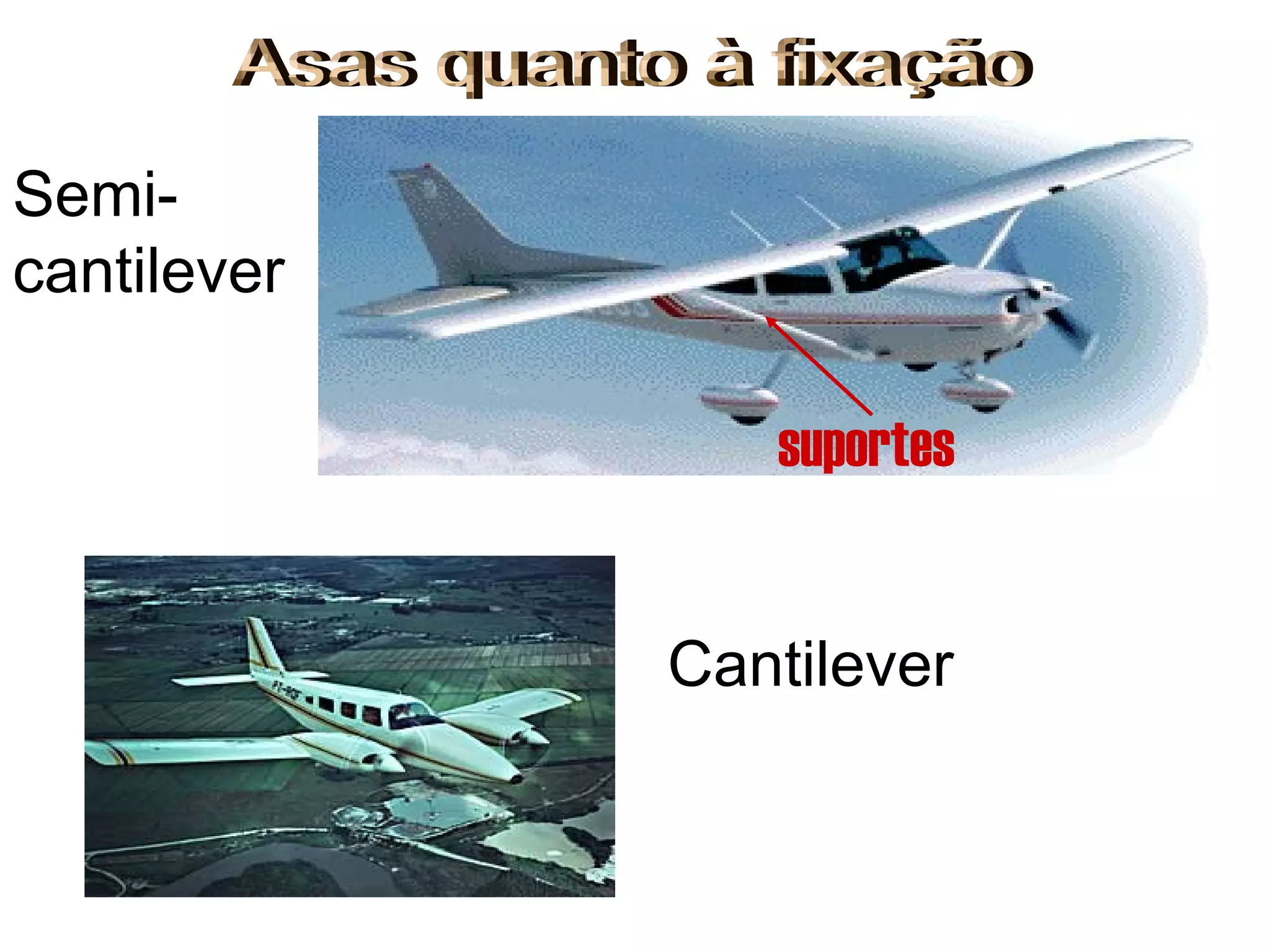

Semi-
cantilever
Cantilever
suportes

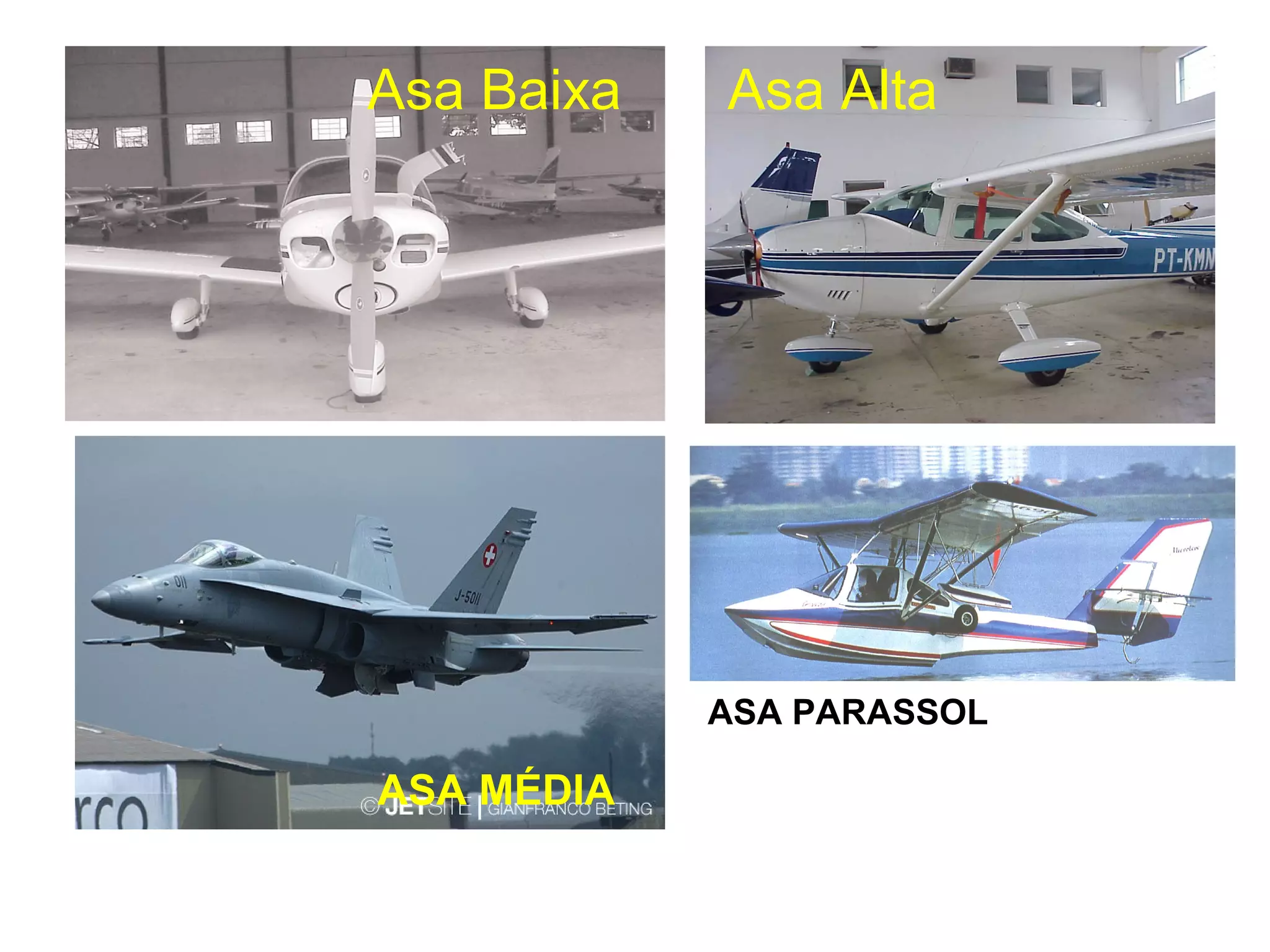

Asa Baixa Asa Alta
ASA MÉDIA
ASA PARASSOL

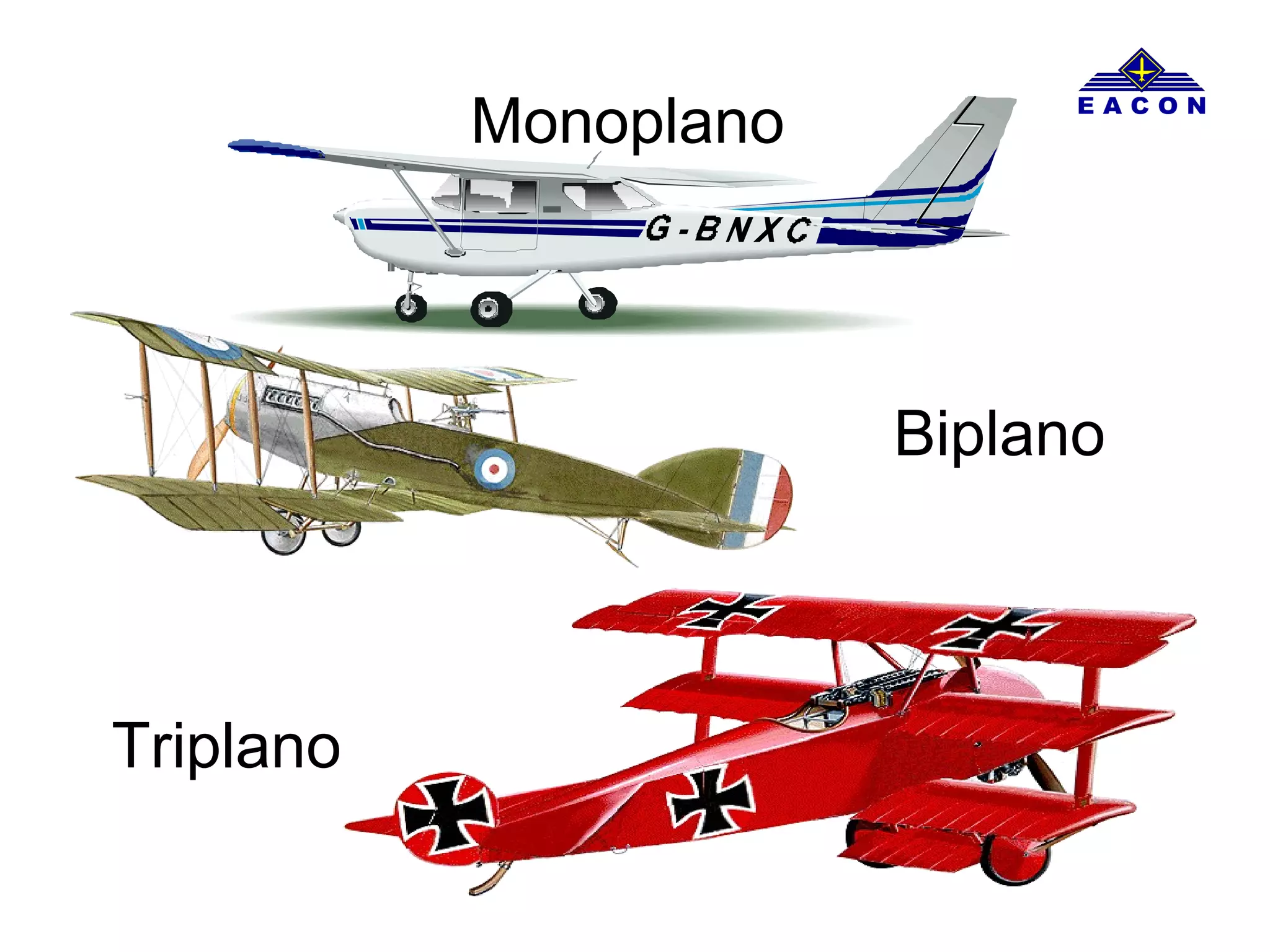

Monoplano
Biplano
Triplano

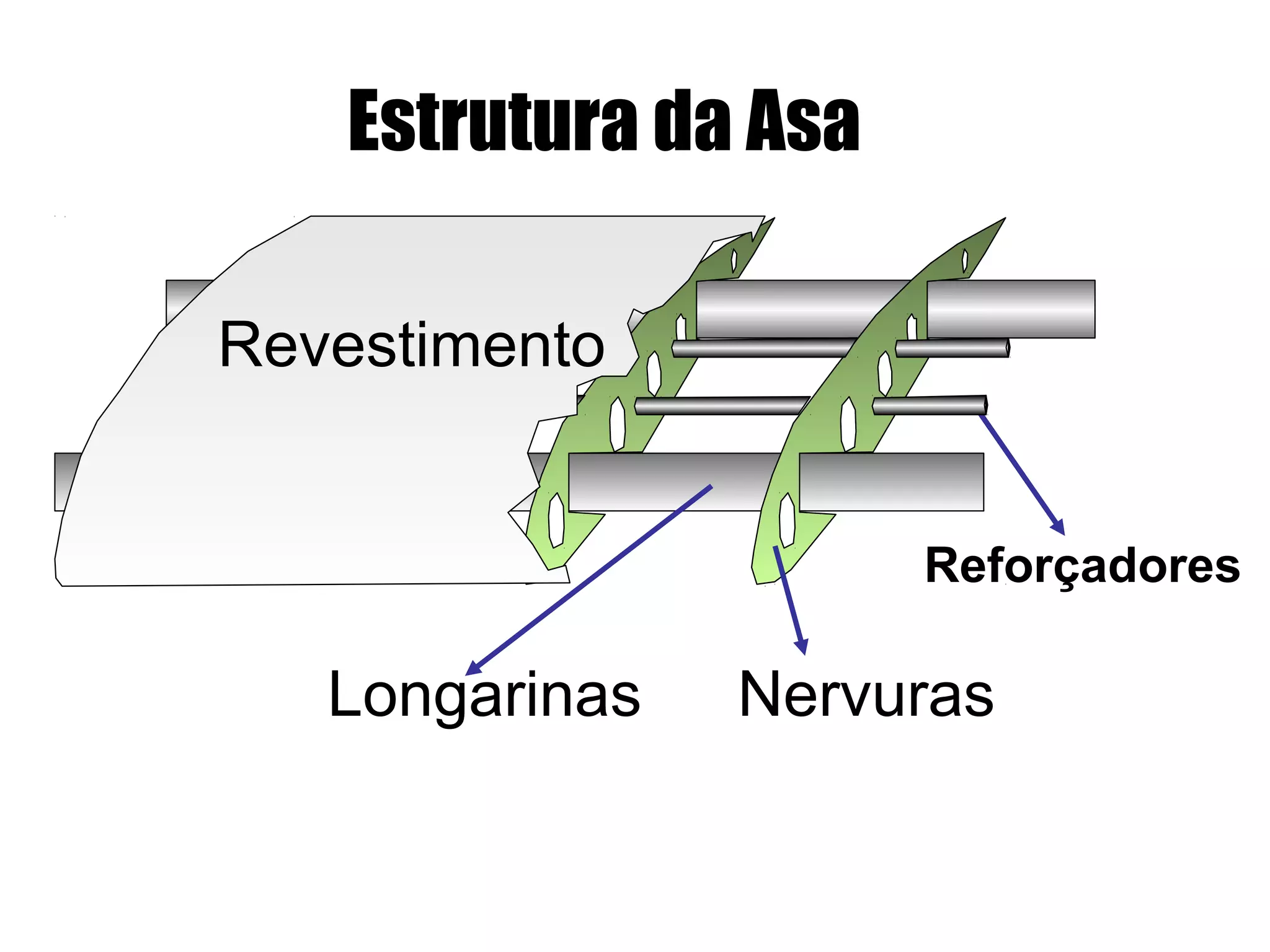

Estrutura da Asa
Longarinas
Revestimento
Nervuras
Reforçadores

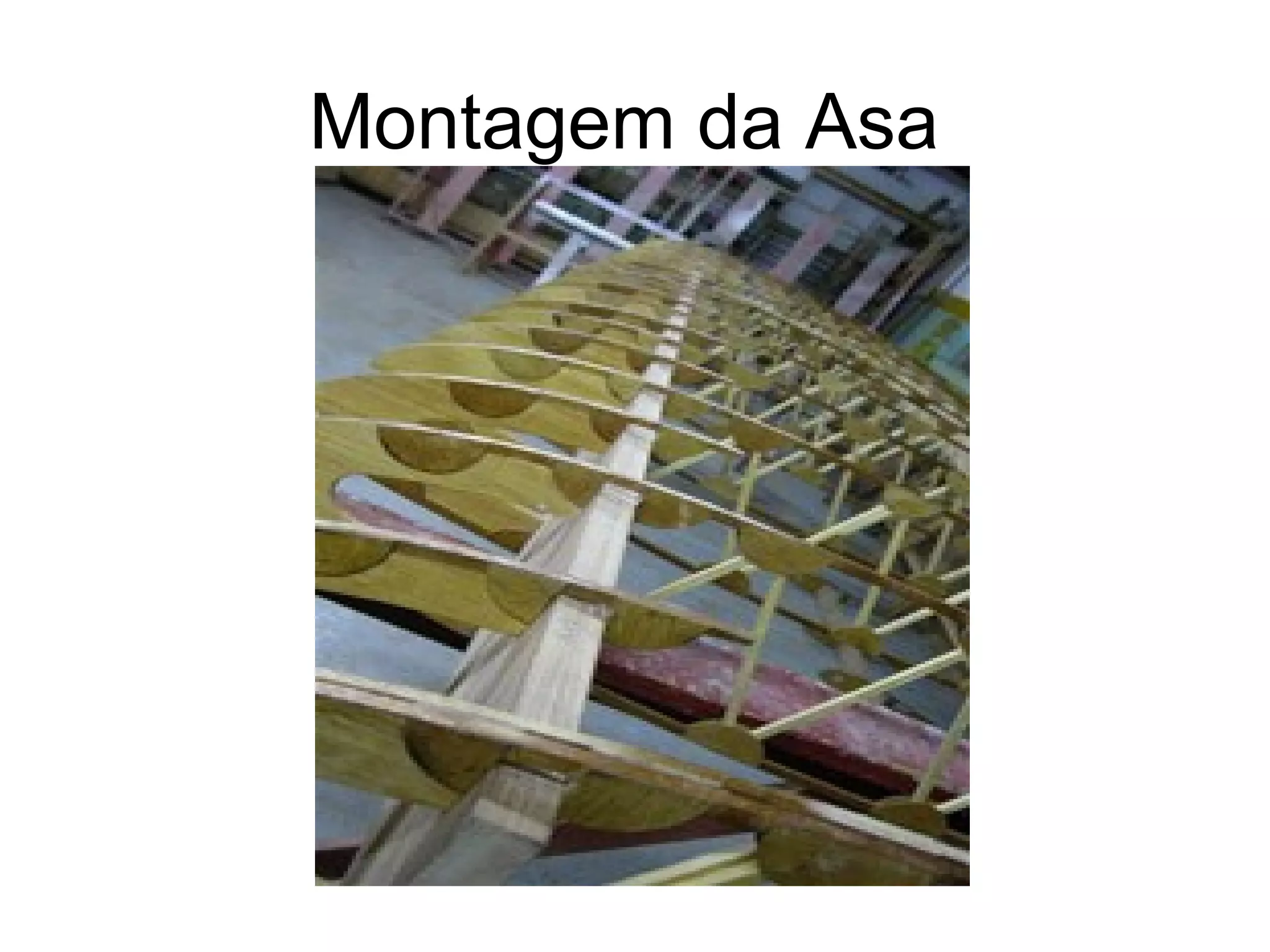

Montagem da Asa

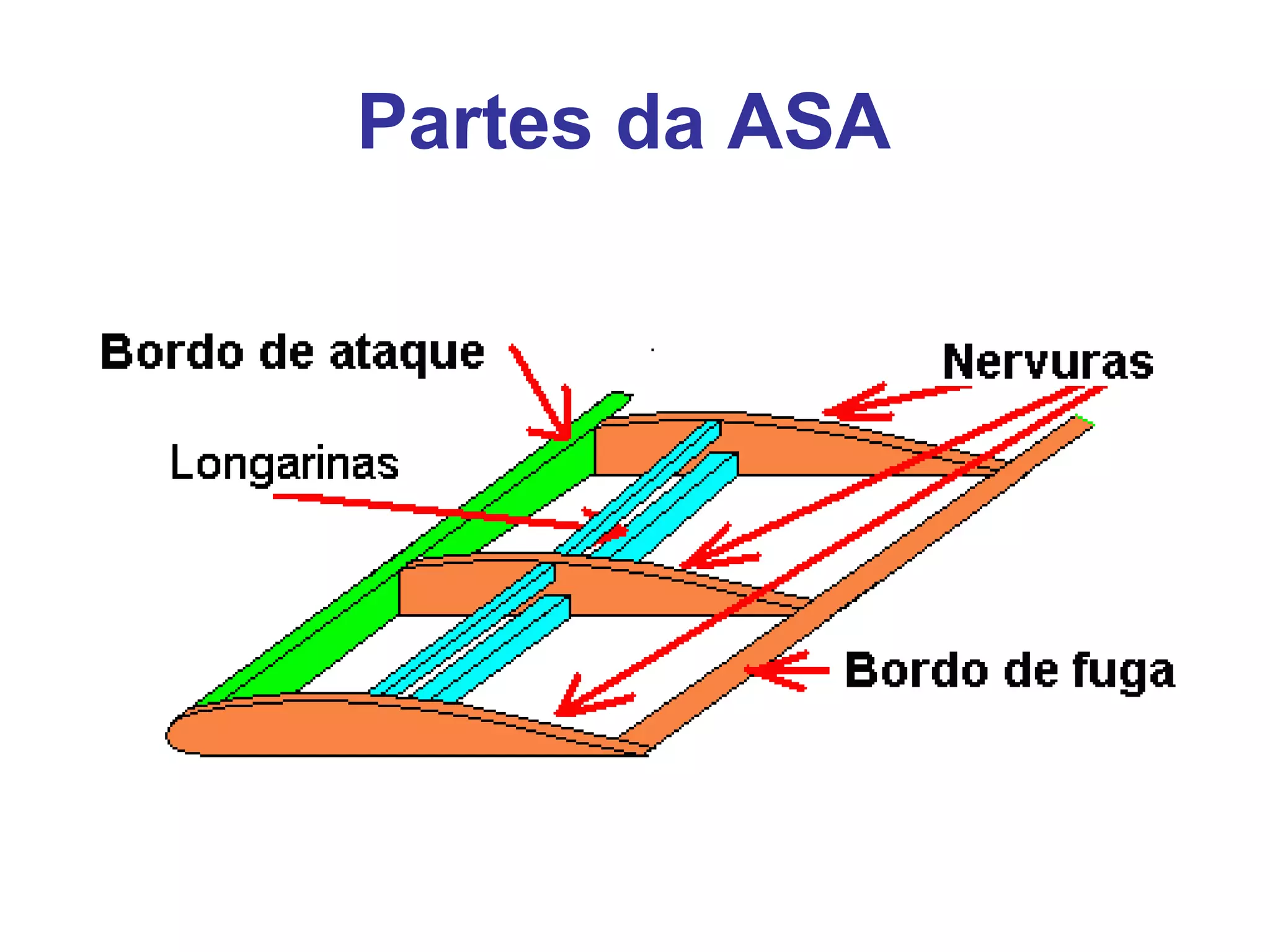

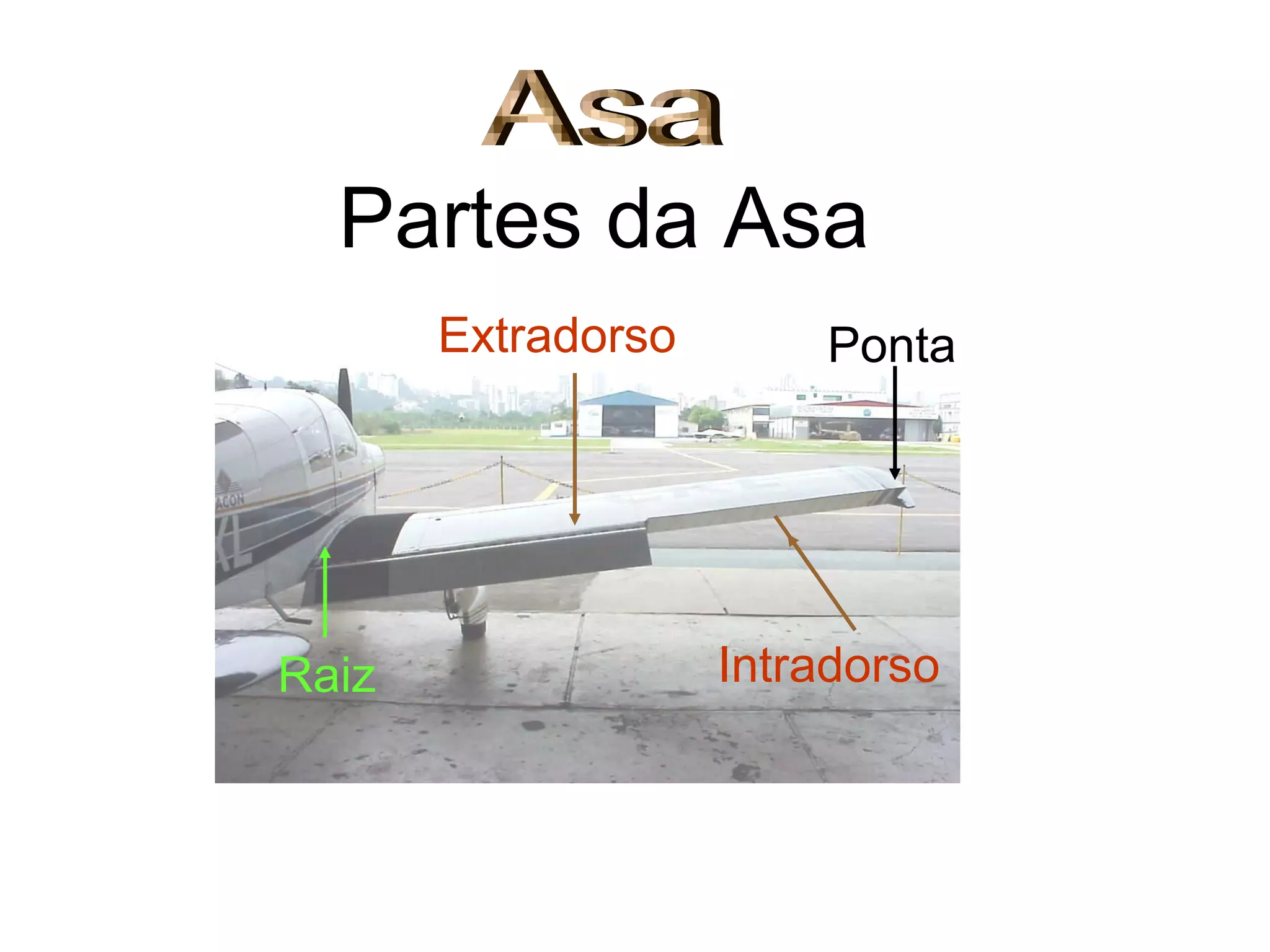

Partes da ASA
Partes da Asa
Intradorso
Extradorso Ponta
Raiz

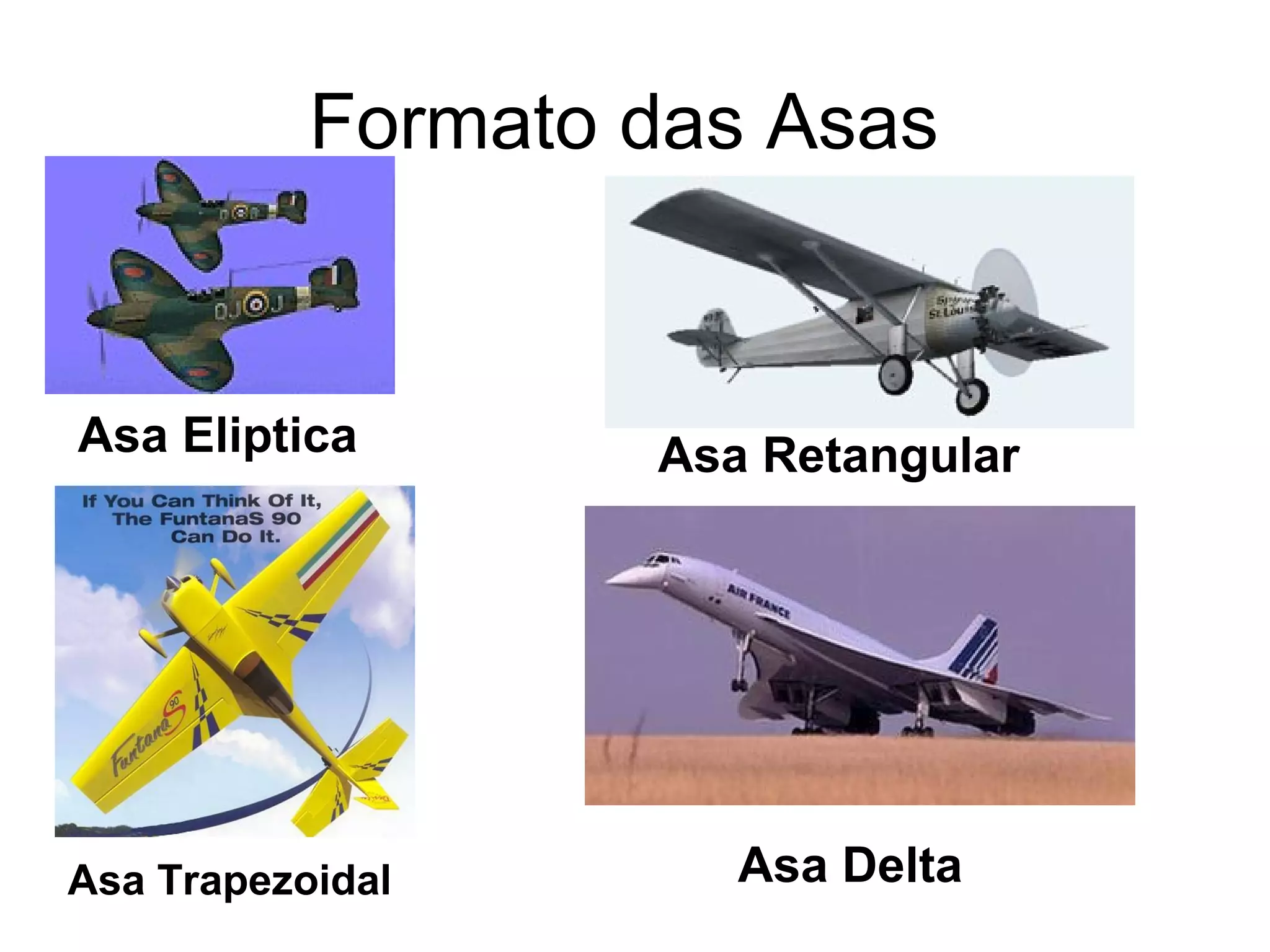

Formato das Asas
Asa Eliptica Asa Retangular
Asa Trapezoidal Asa Delta

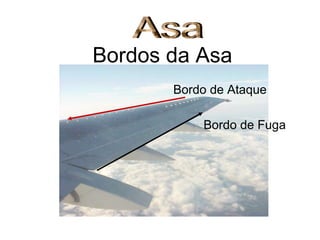

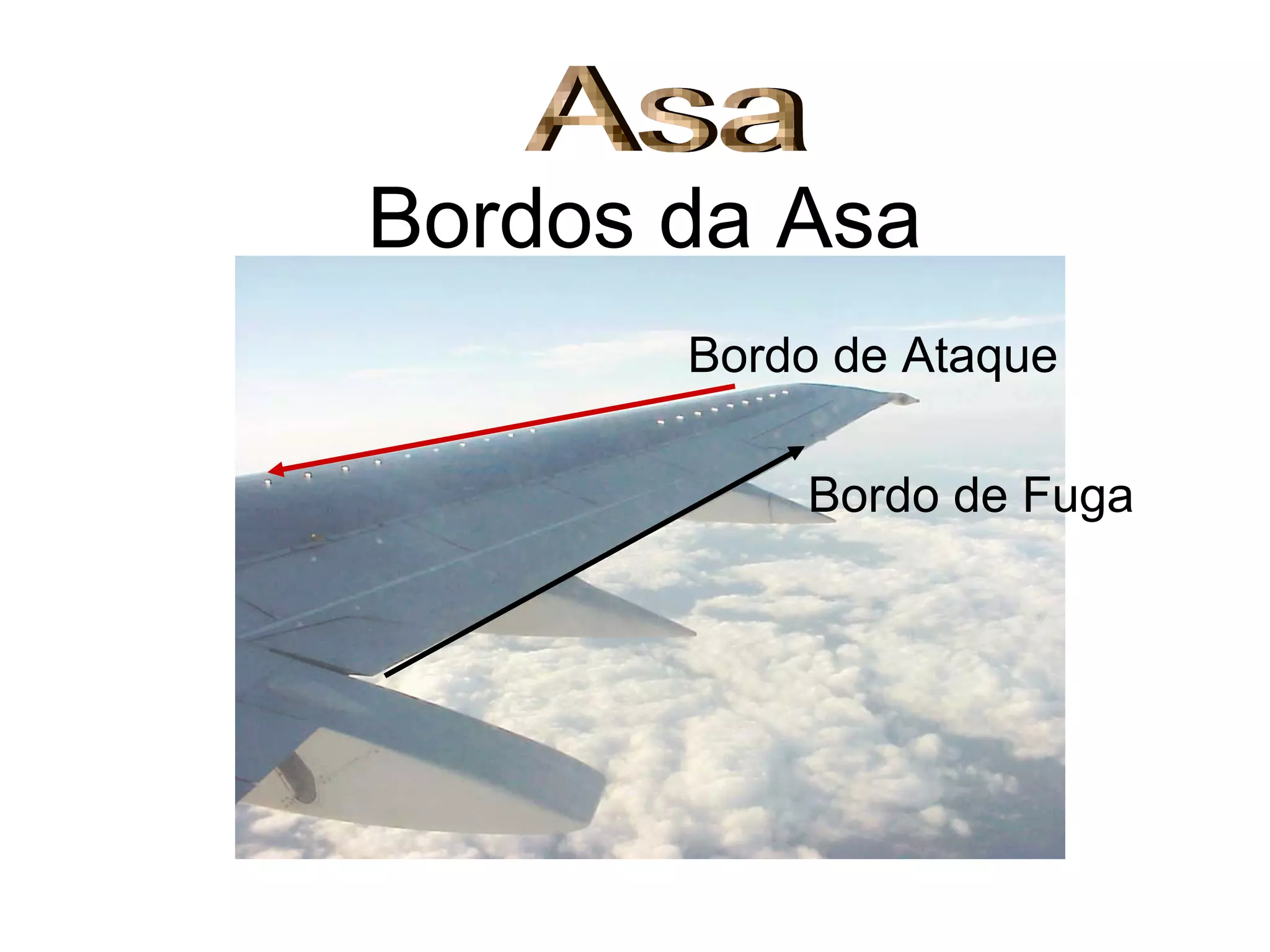

Bordos da Asa
Bordo de Ataque
Bordo de Fuga
Profundores
Leme

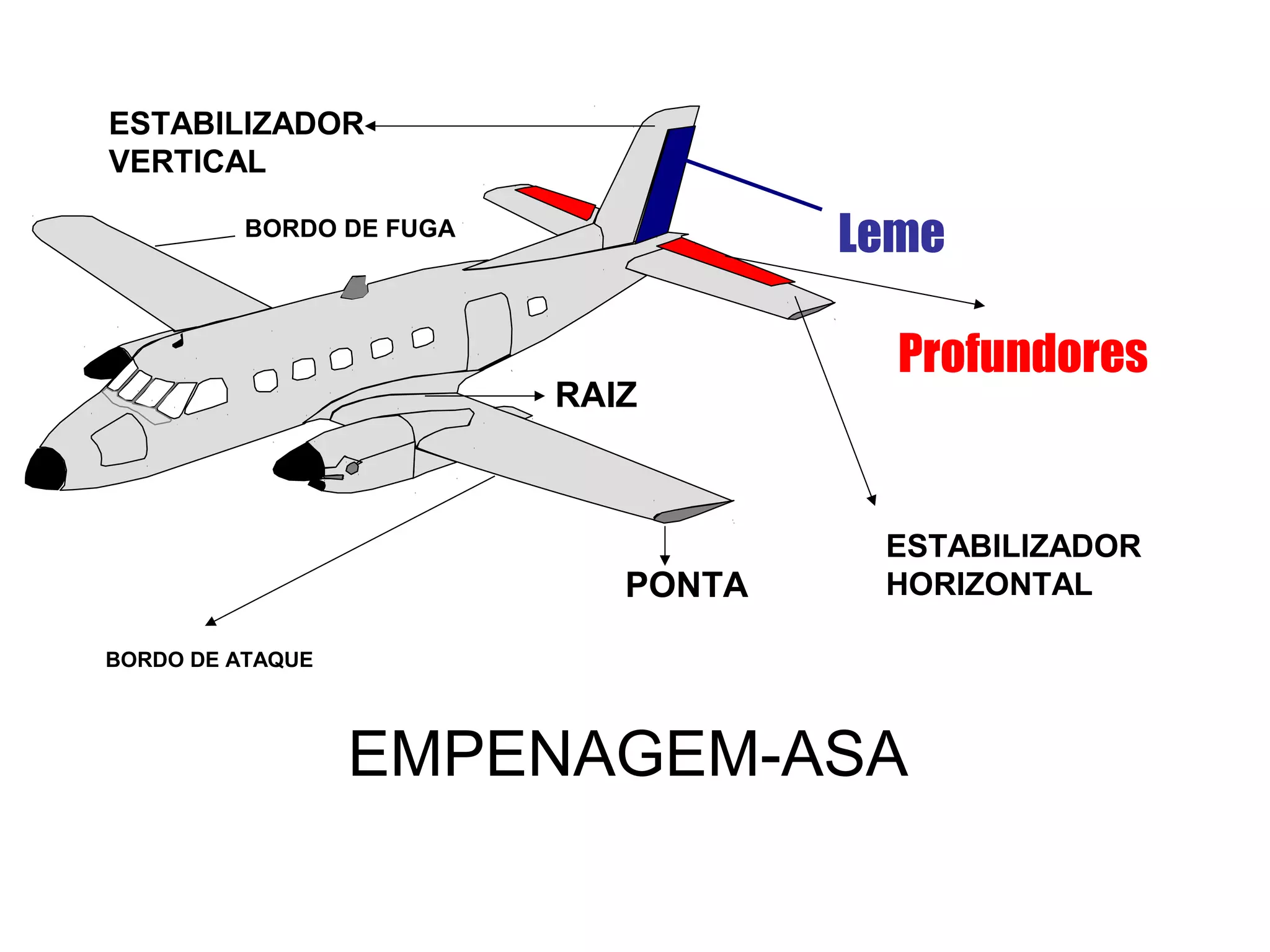

EMPENAGEM-ASA
ESTABILIZADOR
HORIZONTAL
ESTABILIZADOR
VERTICAL
BORDO DE ATAQUE
BORDO DE FUGA
RAIZ
PONTA

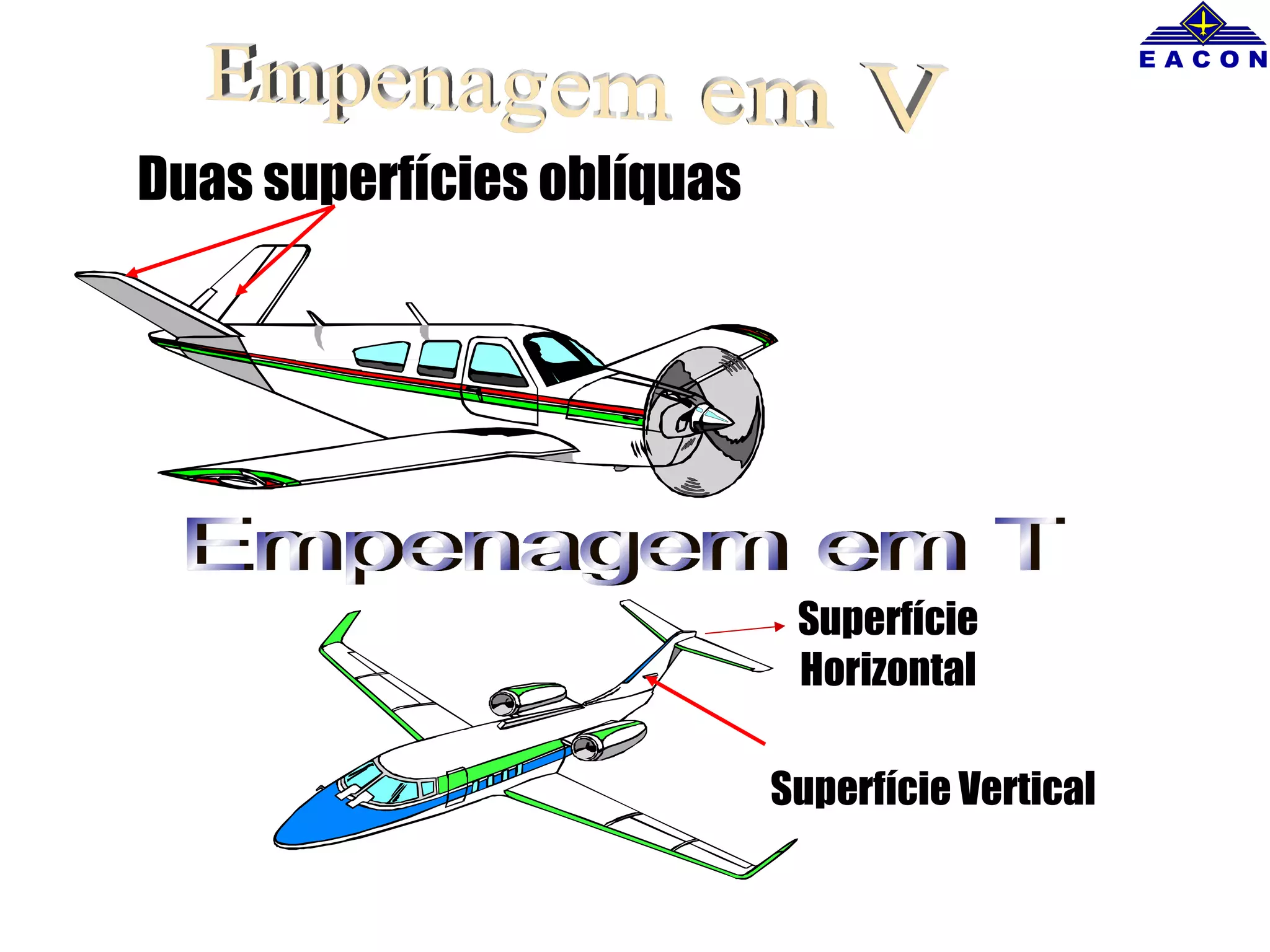

Duas superfícies oblíquas
Superfície
Horizontal
Superfície Vertical

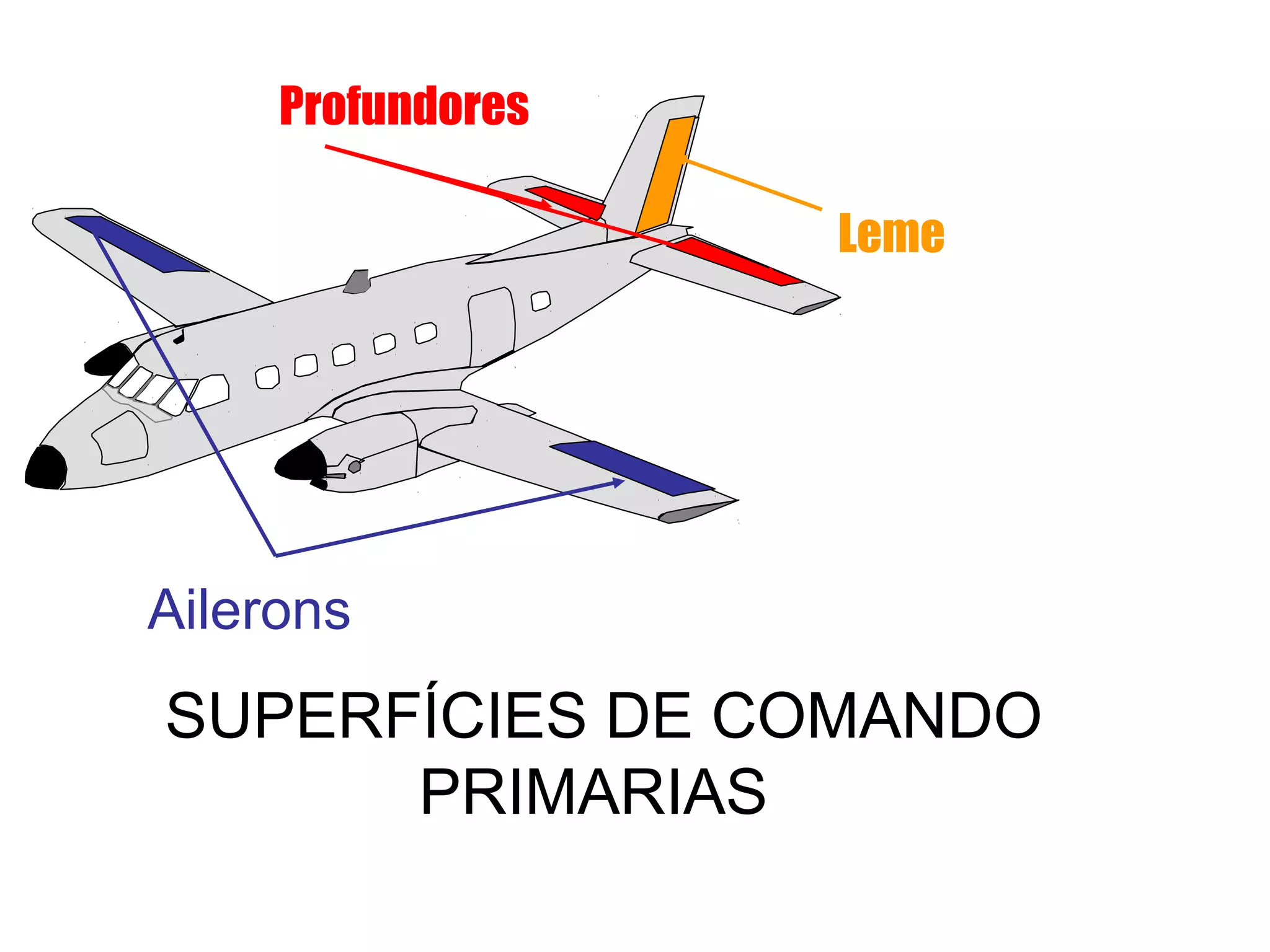

Ailerons
Profundores
Leme
SUPERFÍCIES DE COMANDO
PRIMARIAS

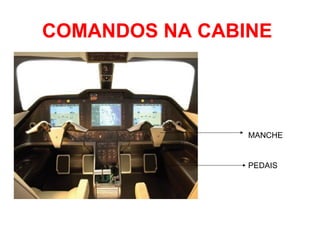

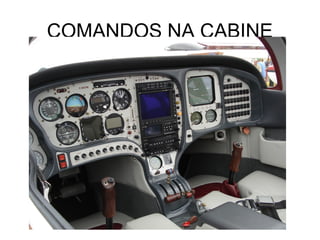

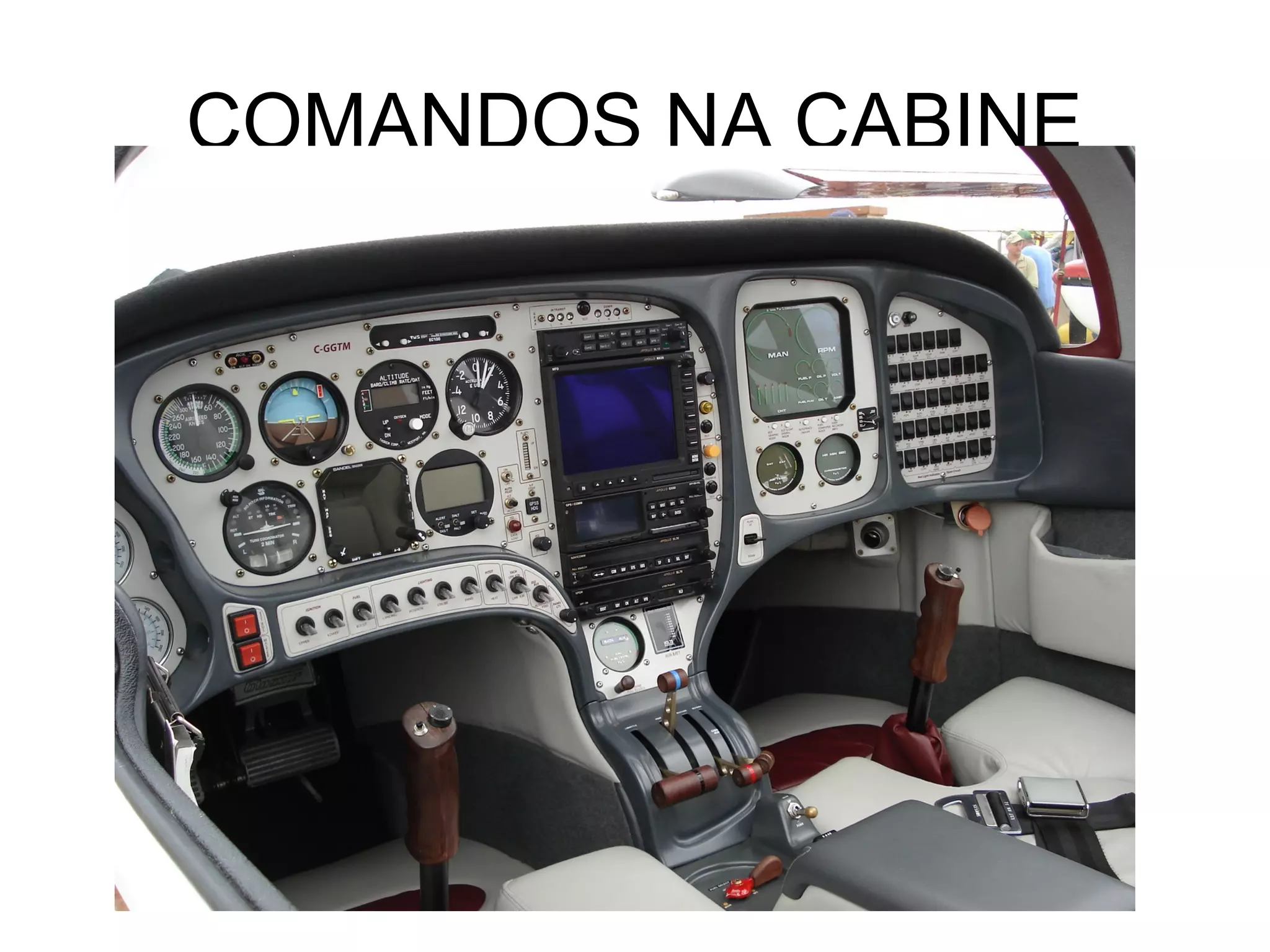

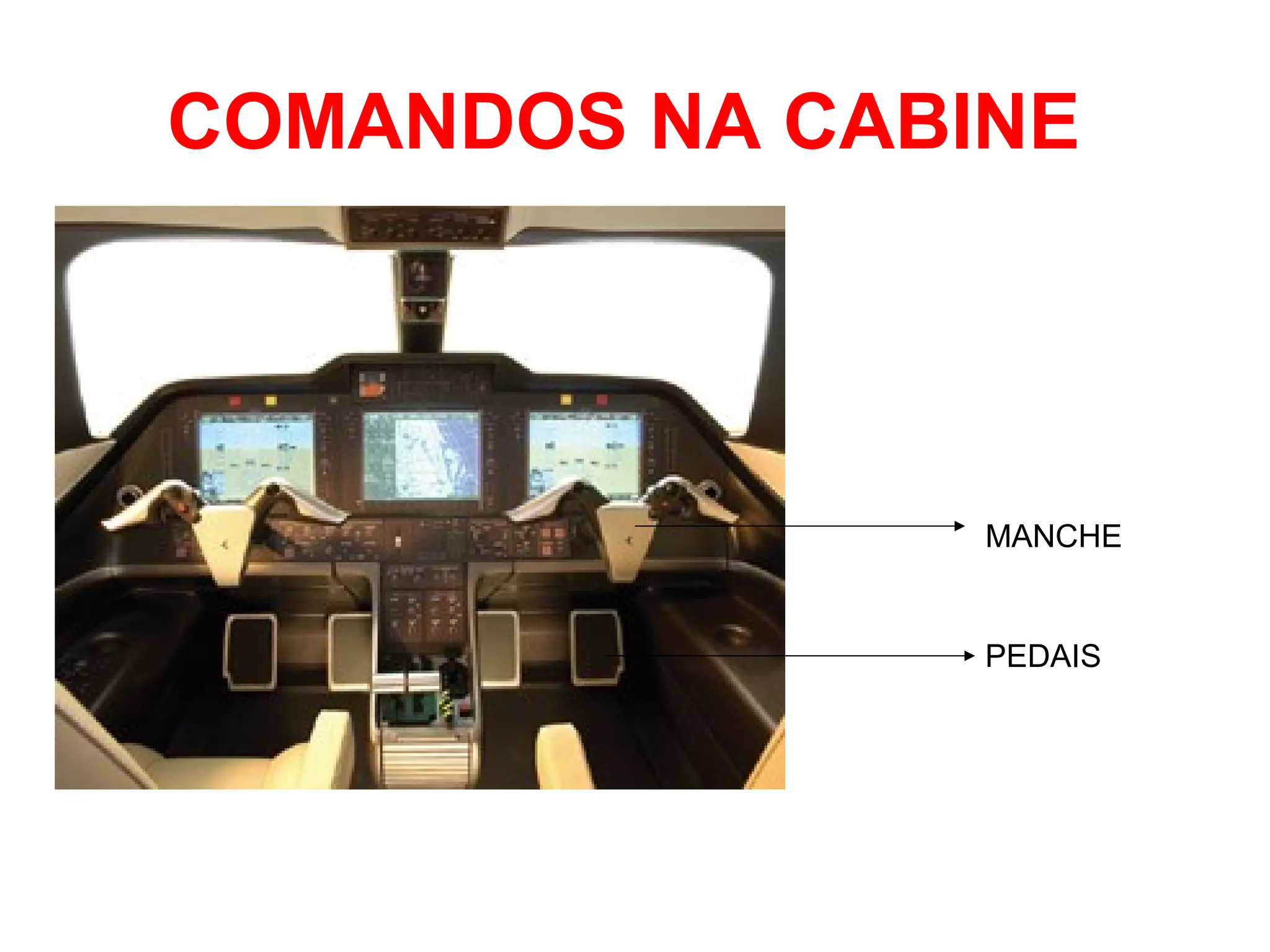

COMANDOS NA CABINE
PEDAIS
MANCHE
COMANDOS NA CABINE

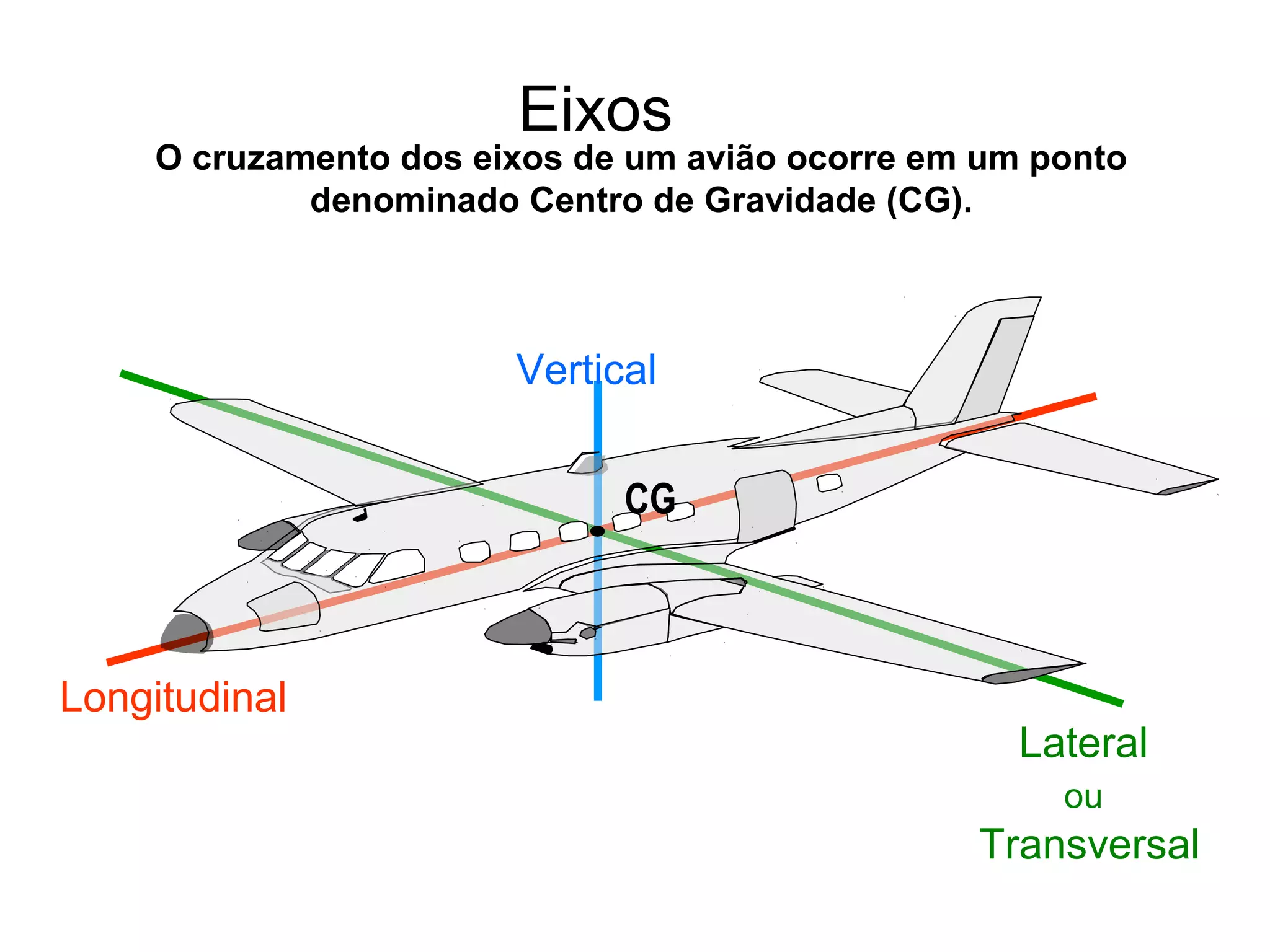

CG
Eixos
Lateral
ou
Transversal
Longitudinal
Vertical
O cruzamento dos eixos de um avião ocorre em um ponto
denominado Centro de Gravidade (CG).

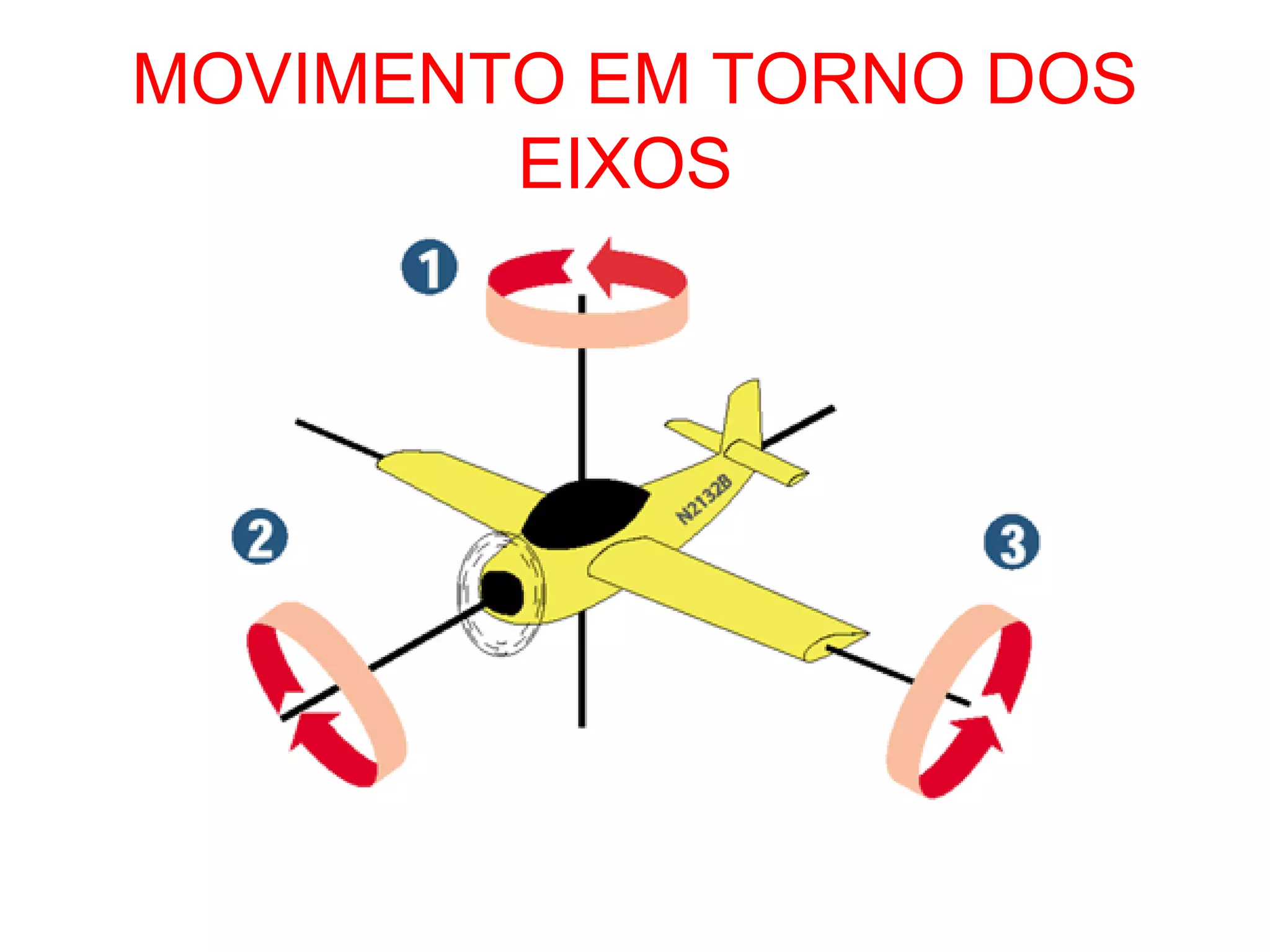

MOVIMENTO EM TORNO DOS
EIXOS

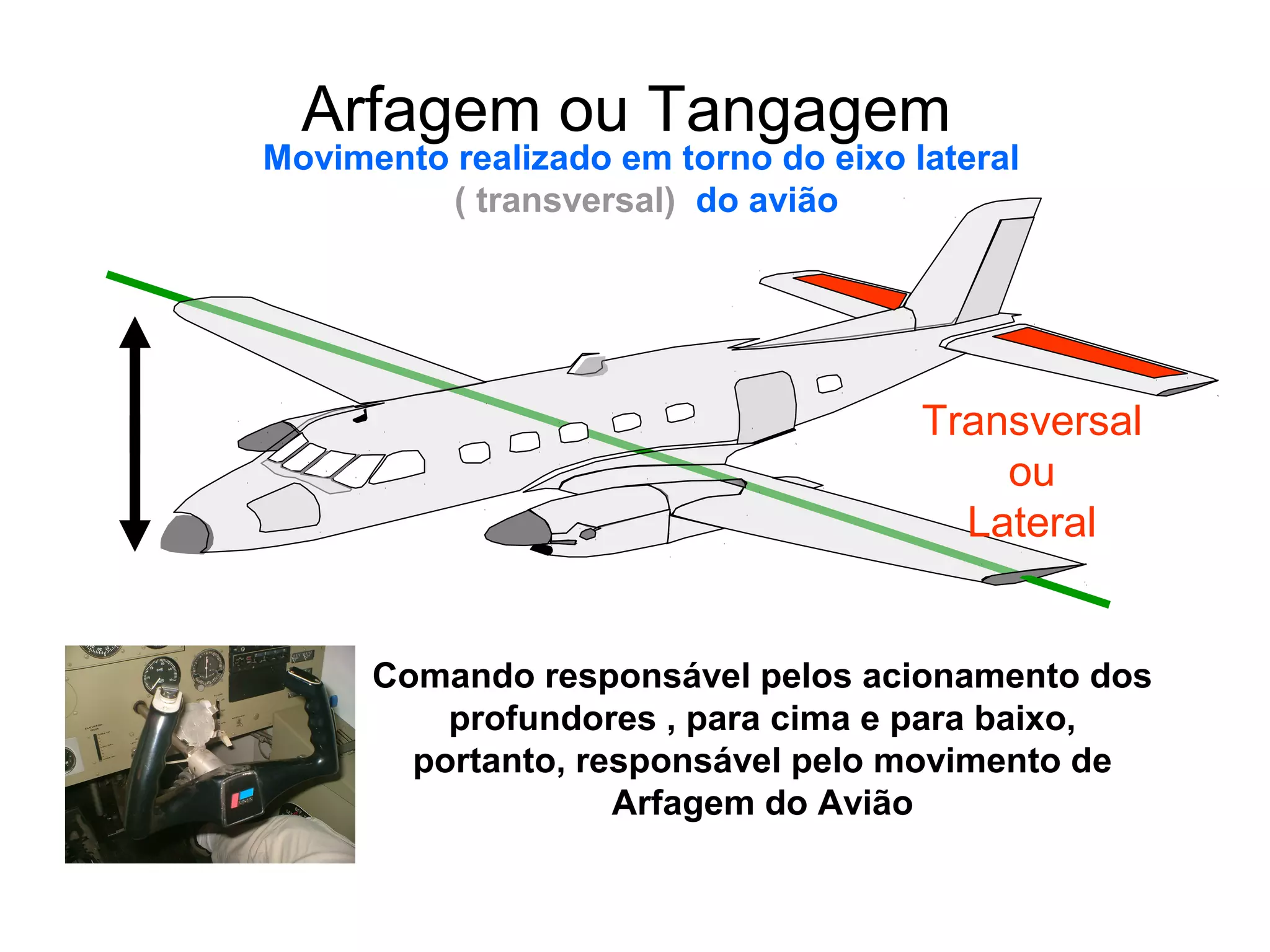

Arfagem ou Tangagem
Movimento realizado em torno do eixo lateral
( transversal) do avião
Transversal
ou
Lateral
Comando responsável pelos acionamento dos
profundores , para cima e para baixo,
portanto, responsável pelo movimento de
Arfagem do Avião

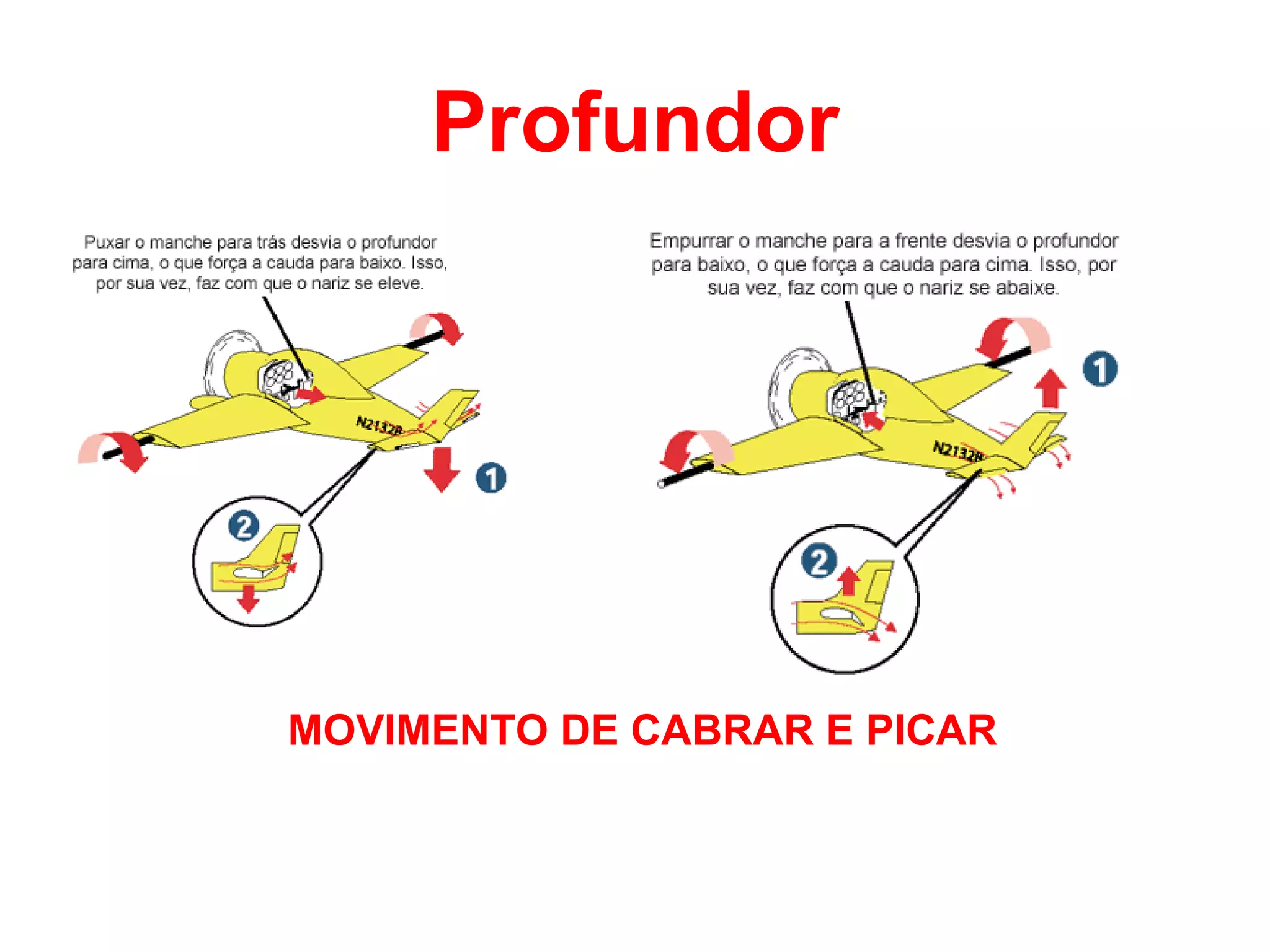

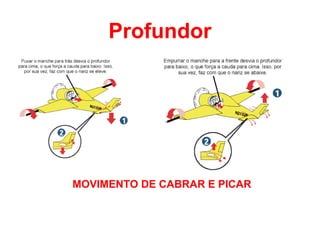

Profundor
MOVIMENTO DE CABRAR E PICAR

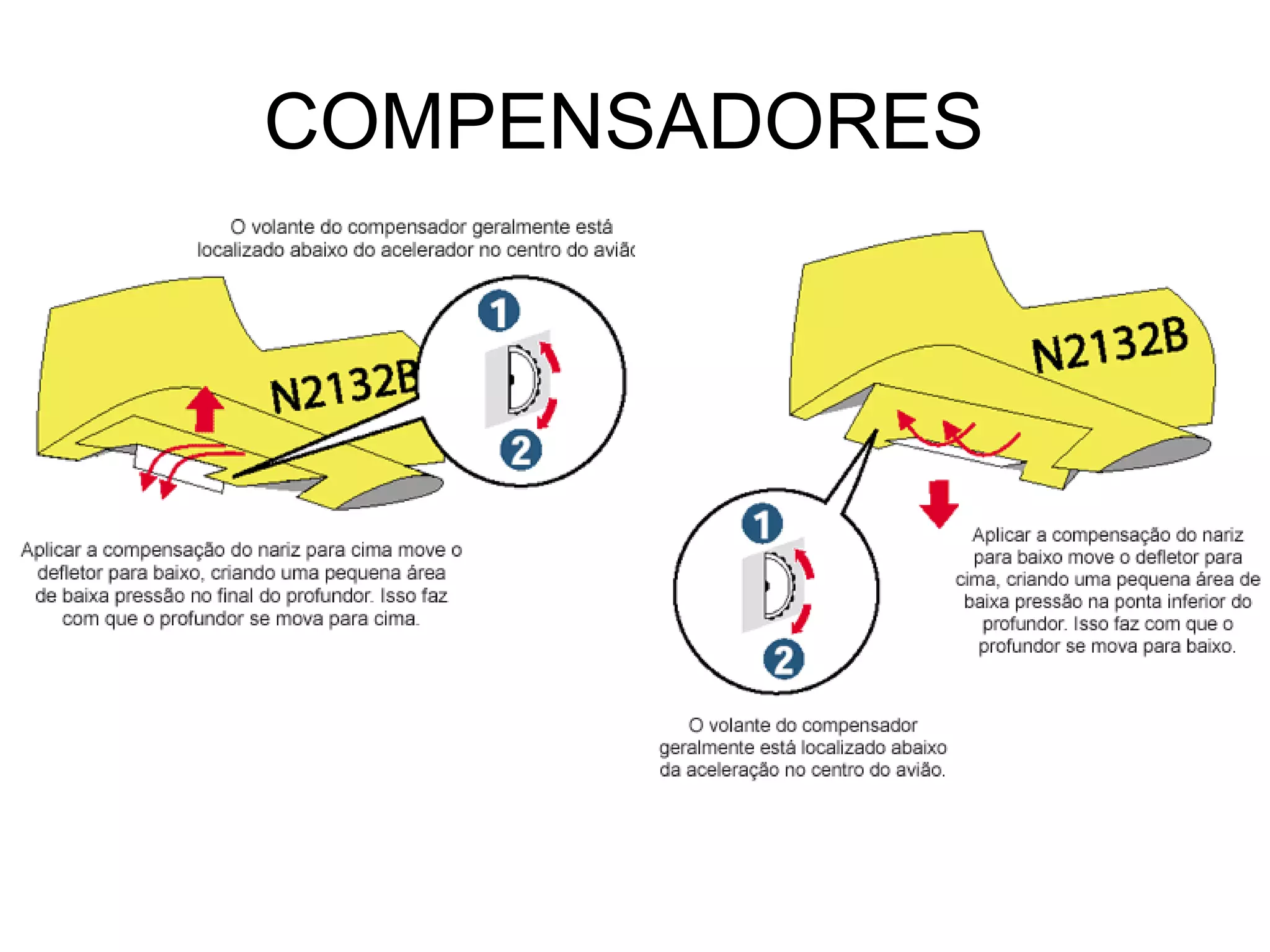

COMPENSADORES

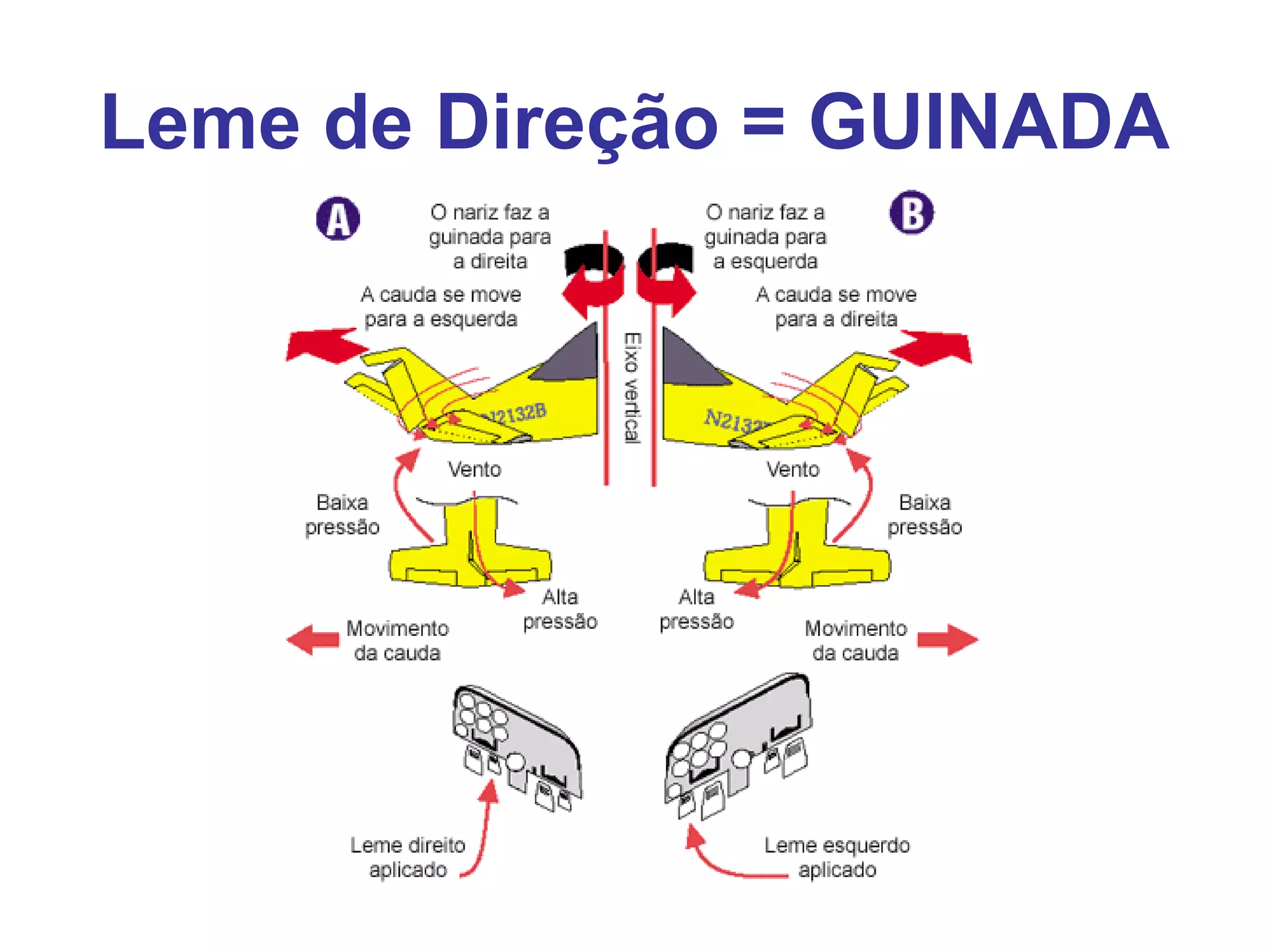

Leme de Direção = GUINADA

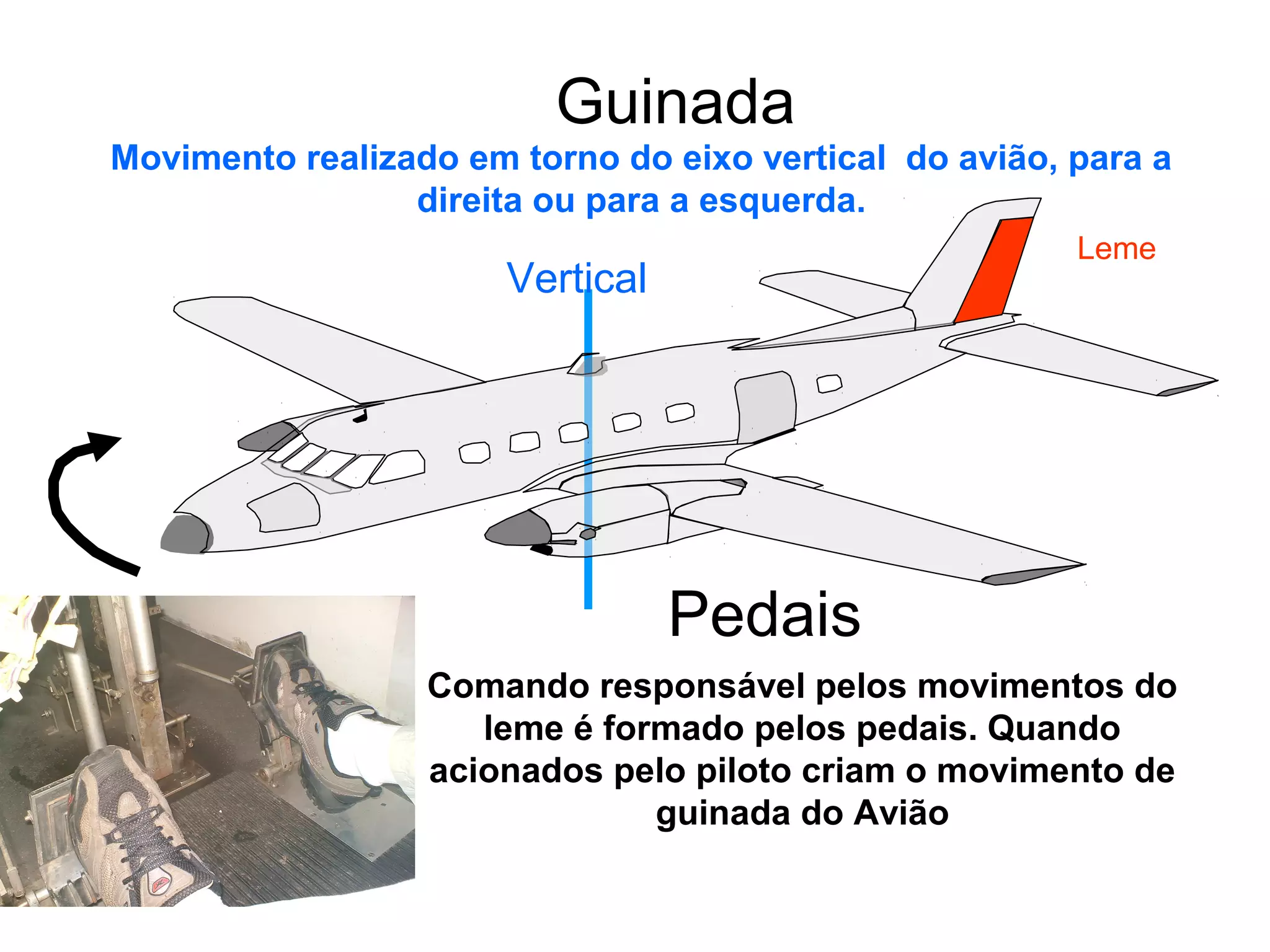

Guinada
Movimento realizado em torno do eixo vertical do avião, para a
direita ou para a esquerda.
Pedais
Comando responsável pelos movimentos do
leme é formado pelos pedais. Quando
acionados pelo piloto criam o movimento de
guinada do Avião
Vertical
Leme

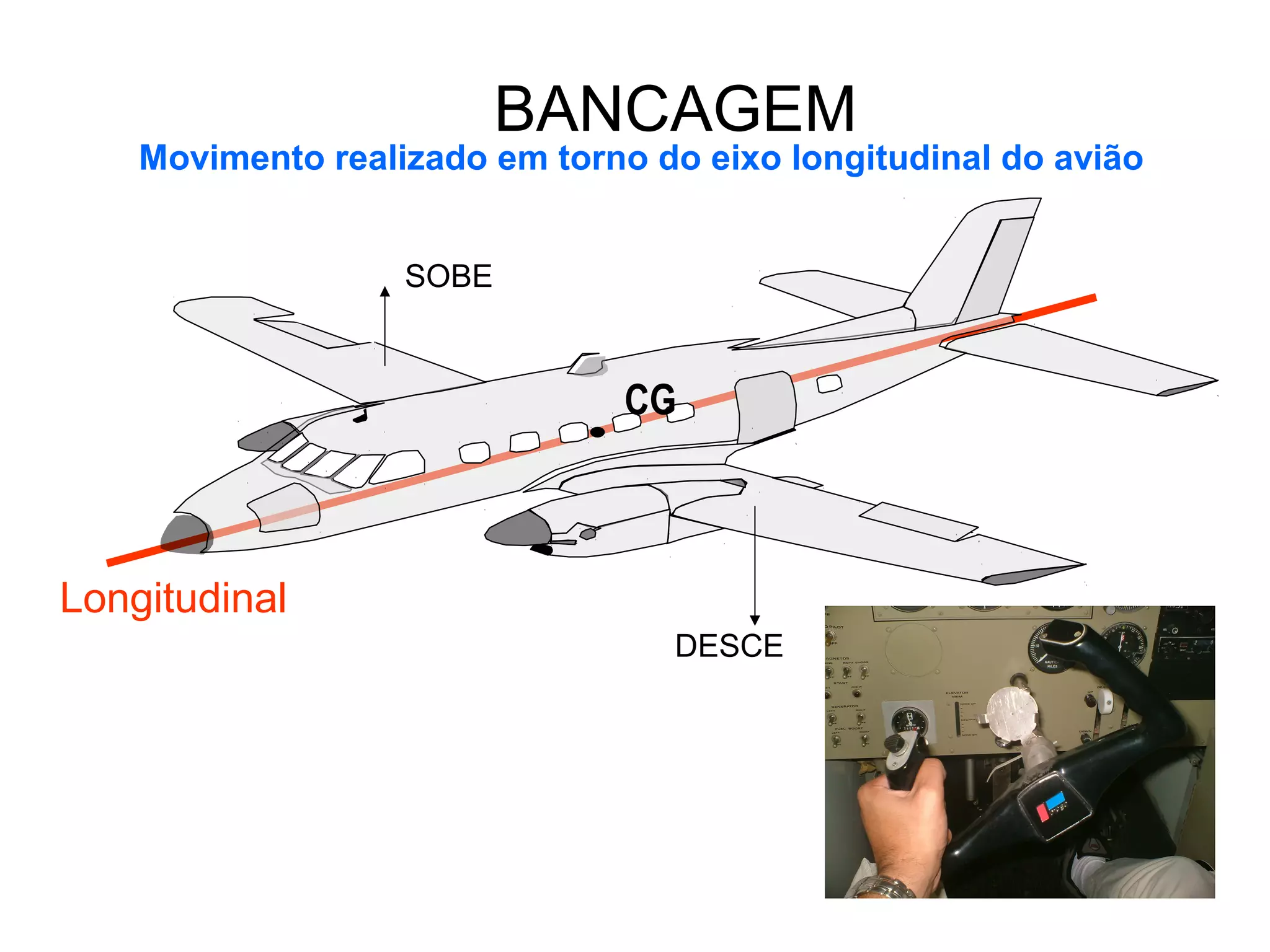

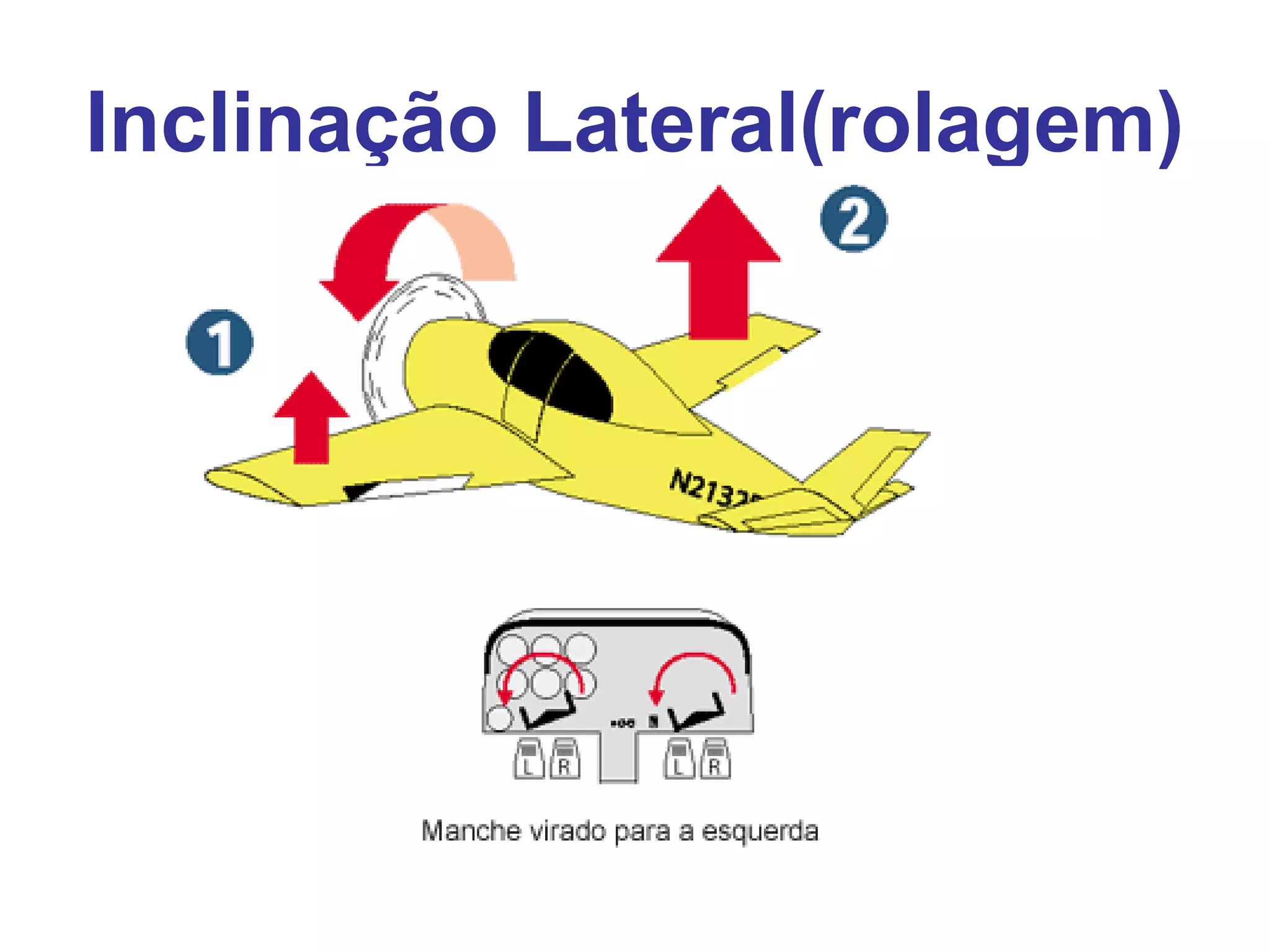

Inclinação Lateral(rolagem)
BANCAGEM
Movimento realizado em torno do eixo longitudinal do avião
CG
Longitudinal
SOBE
DESCE

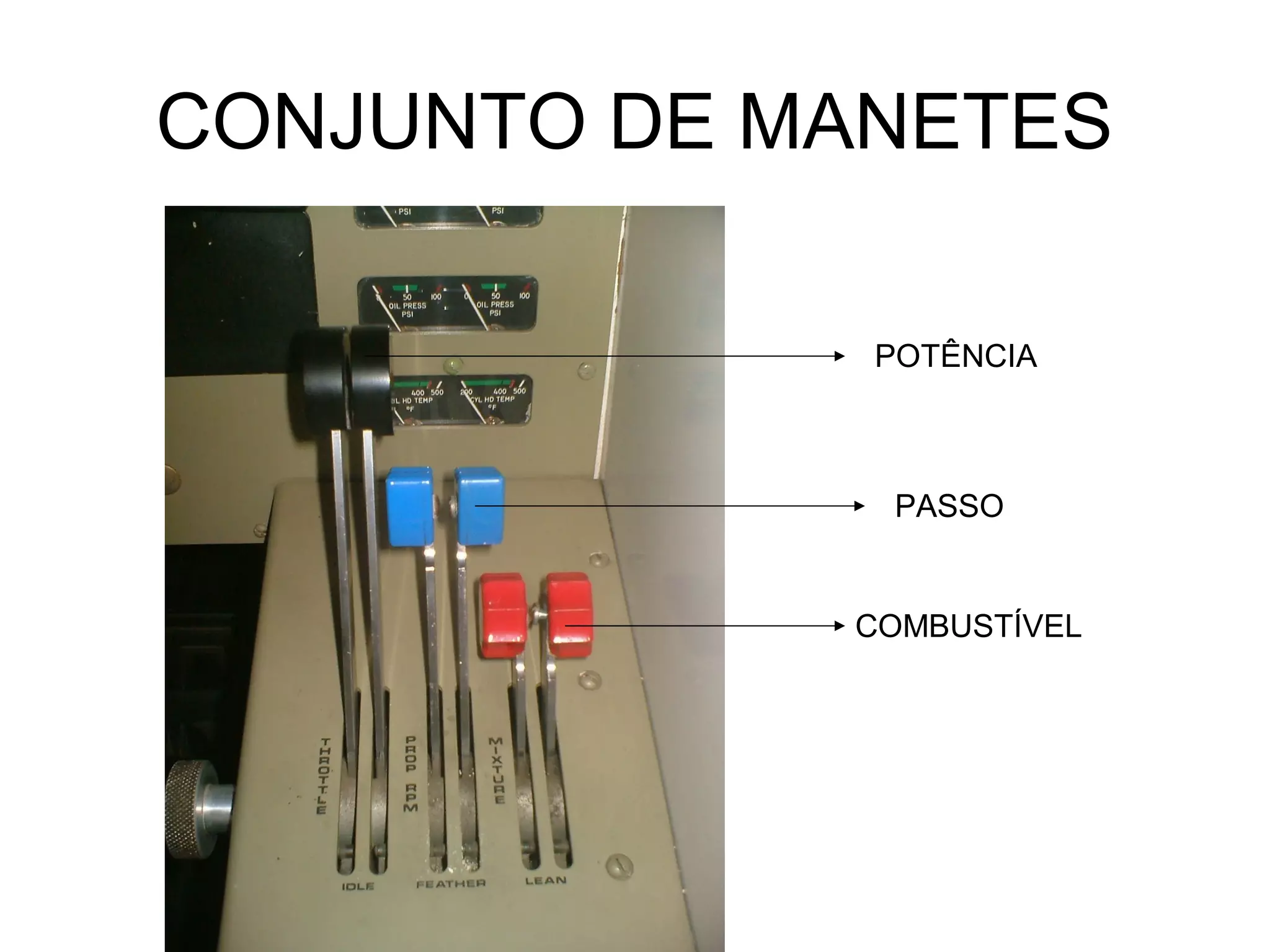

CONJUNTO DE MANETES
POTÊNCIA
PASSO
COMBUSTÍVEL

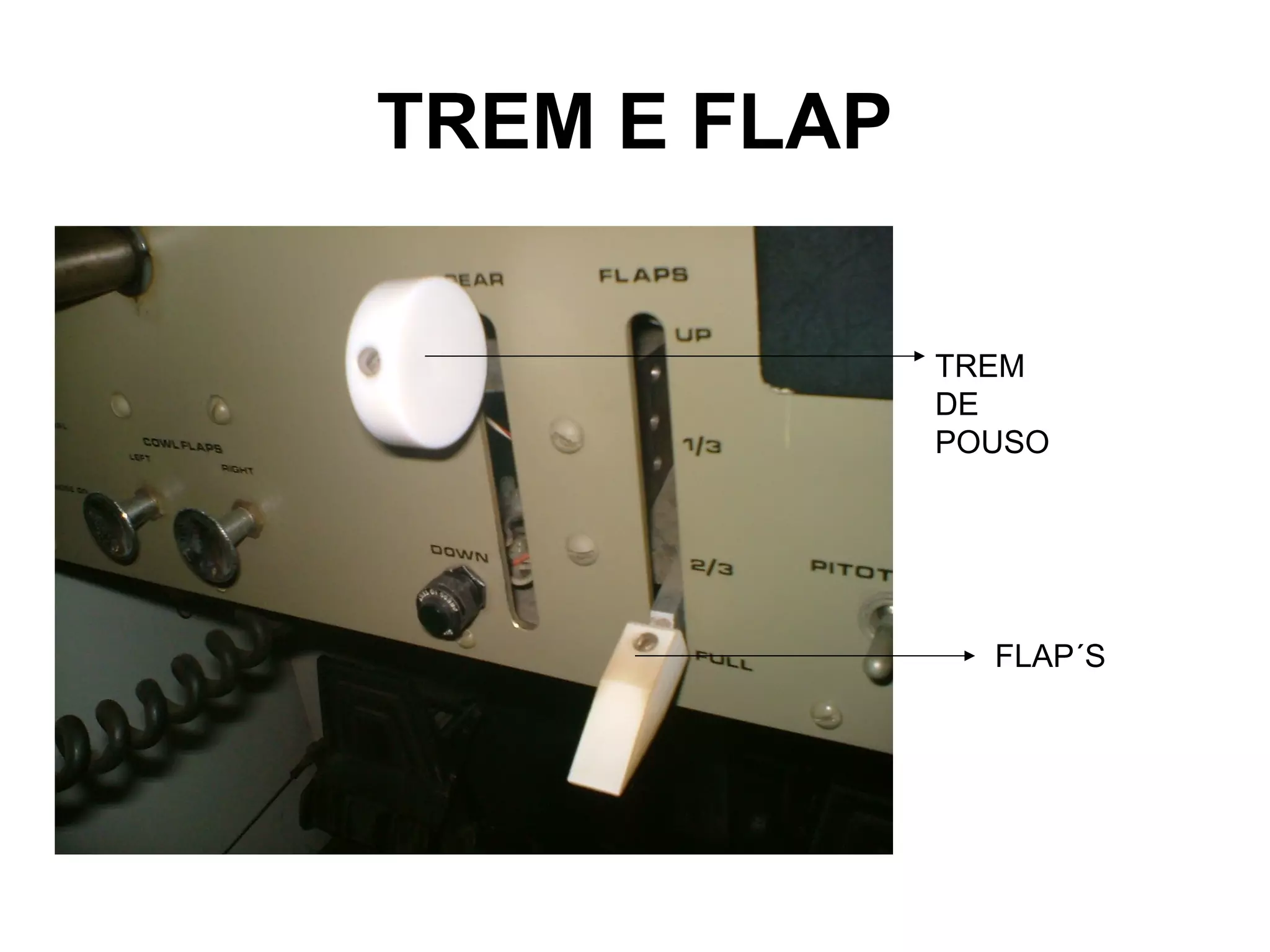

TREM E FLAP
TREM
DE
POUSO
FLAP´S

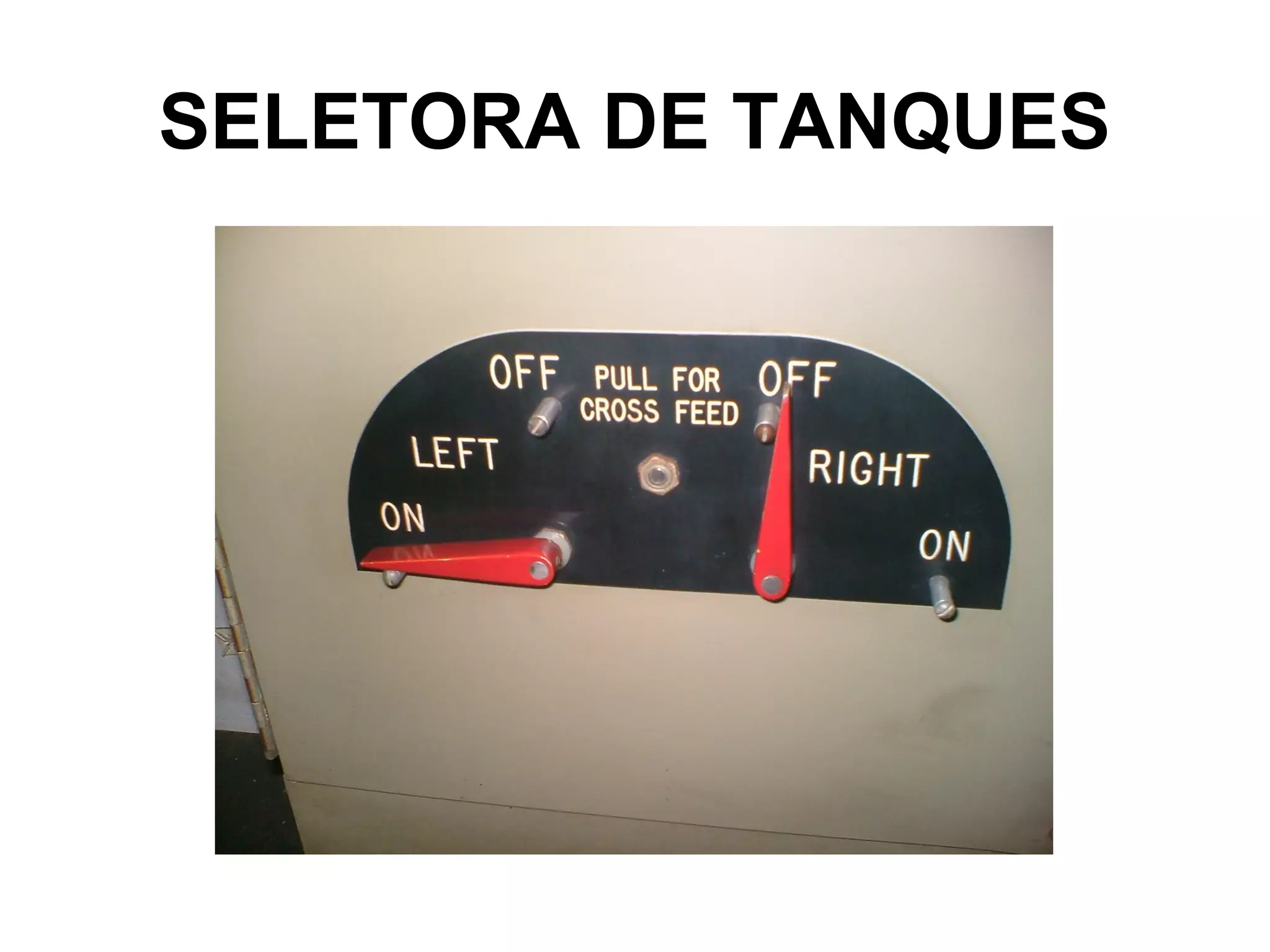

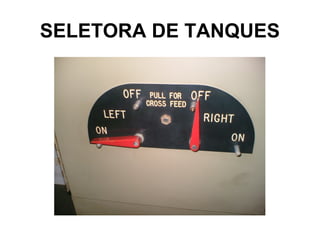

SELETORA DE TANQUES

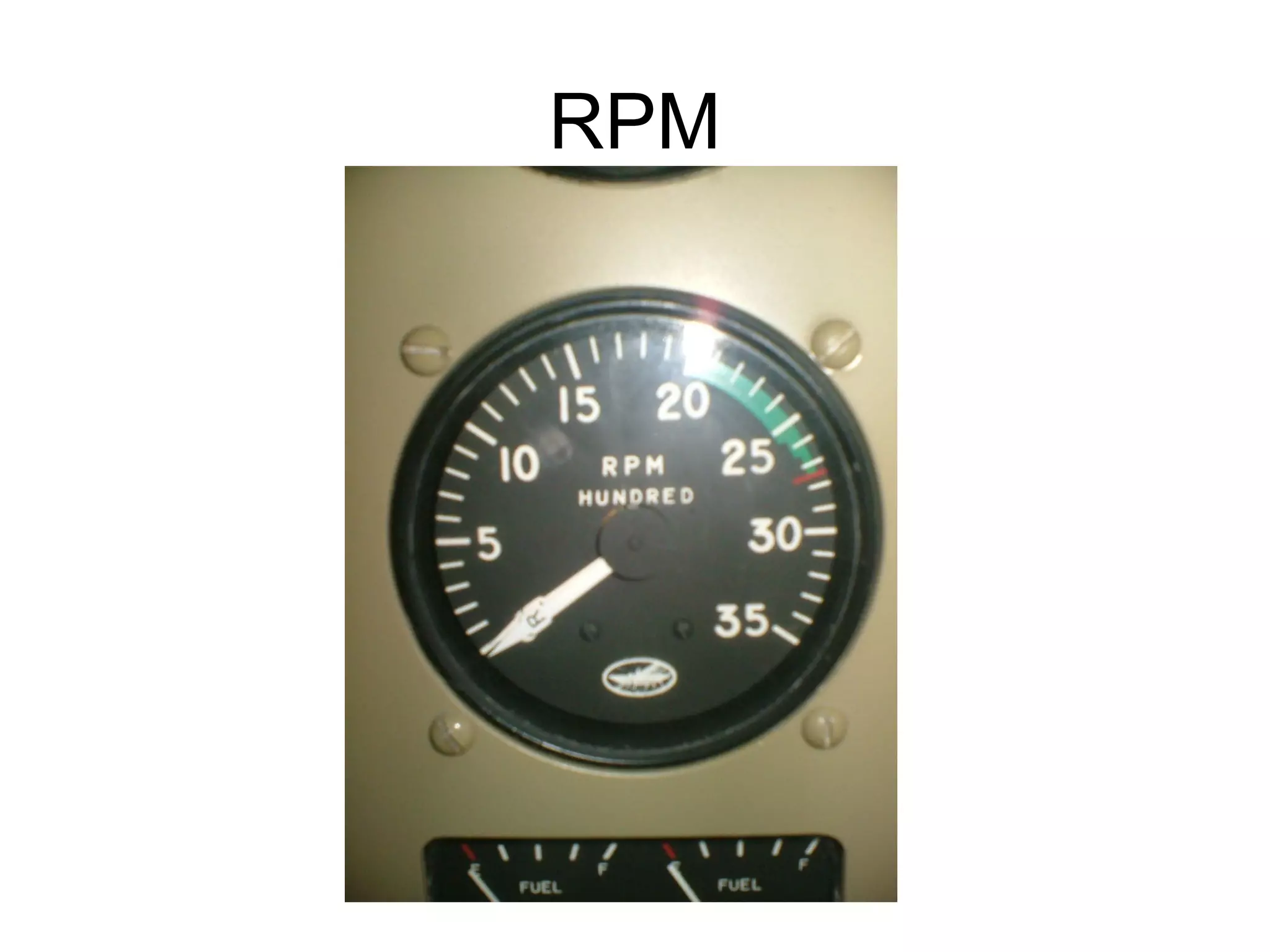

RPM

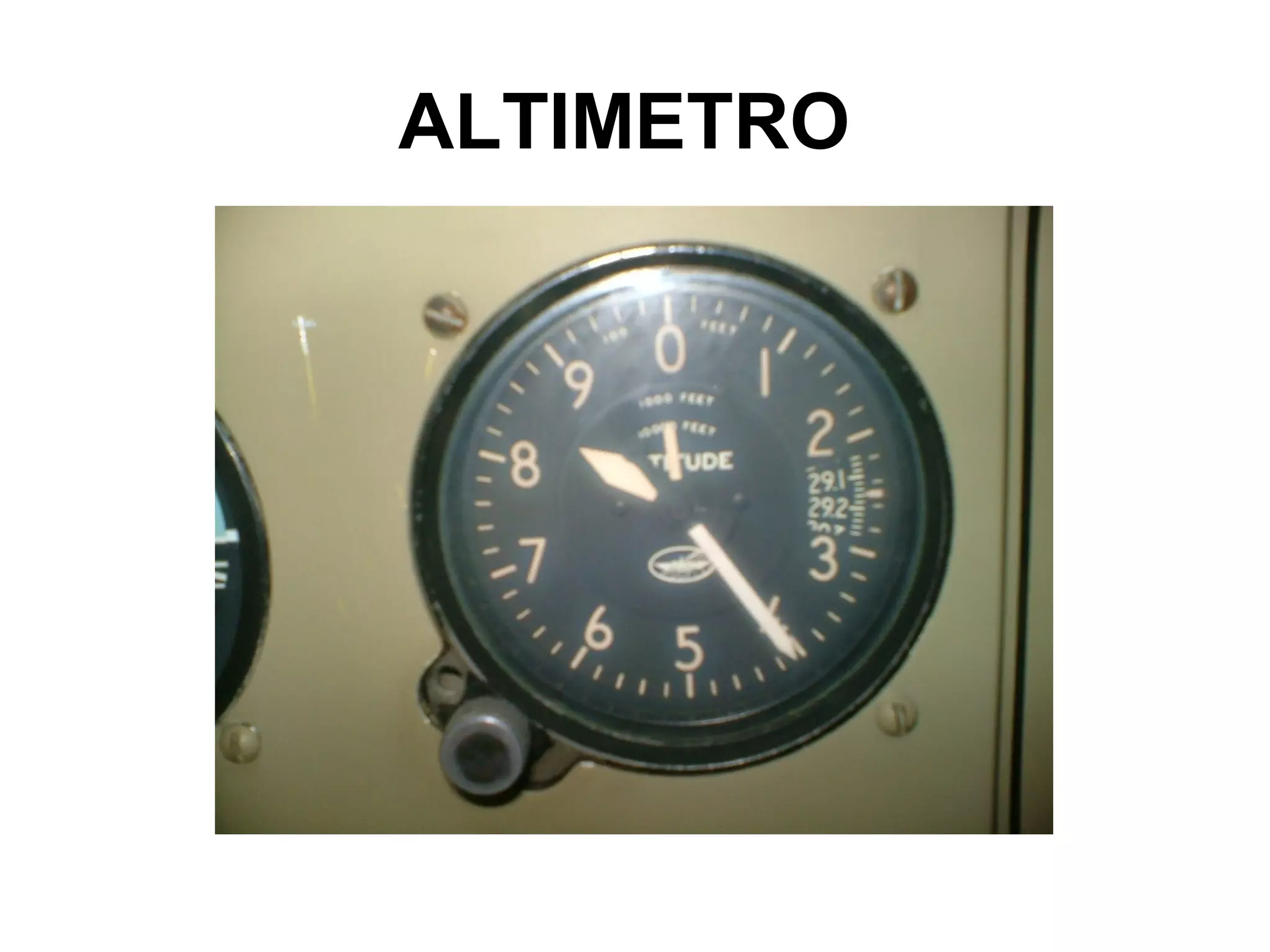

ALTIMETRO

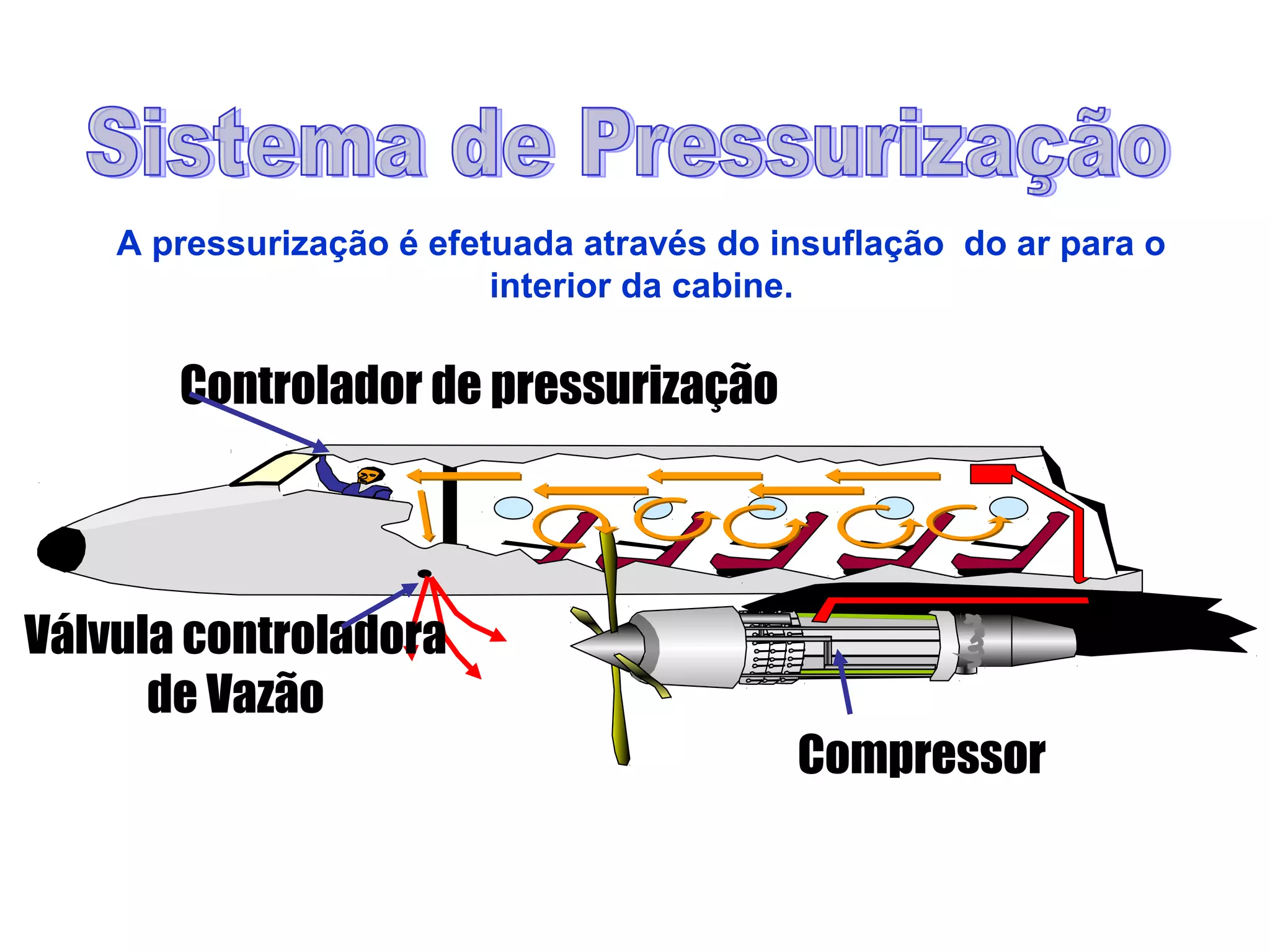

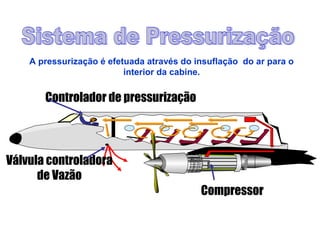

Válvula controladora
de Vazão
Controlador de pressurização
Compressor
A pressurização é efetuada através do insuflação do ar para o
interior da cabine.

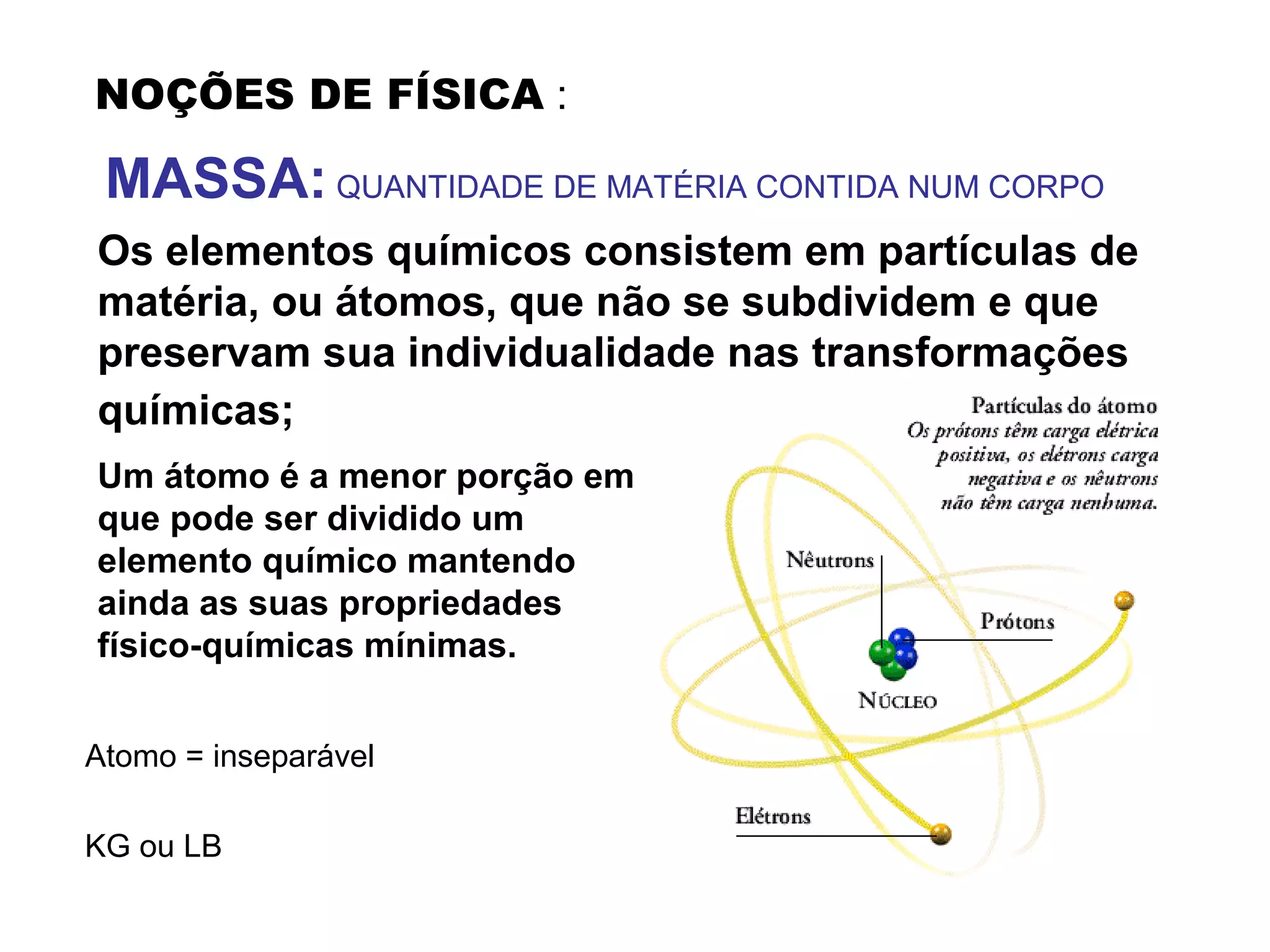

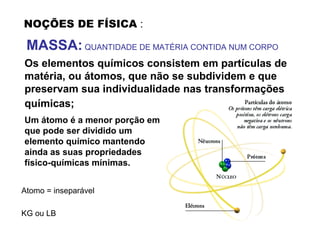

NOÇÕES DE FÍSICA :
MASSA: QUANTIDADE DE MATÉRIA CONTIDA NUM CORPO
Os elementos químicos consistem em partículas de
matéria, ou átomos, que não se subdividem e que
preservam sua individualidade nas transformações
químicas;
Um átomo é a menor porção em
que pode ser dividido um
elemento químico mantendo
ainda as suas propriedades
físico-químicas mínimas.
Atomo = inseparável
KG ou LB
1ª LEI DE NEWTON=INÉRCIA
• "Um corpo em repouso irá
permanecer em repouso até
que alguém ou alguma coisa
aplique uma força resultante
diferente de zero sobre o
mesmo“
• "Um corpo em MRU irá
permanecer em MRU até que
alguém ou alguma coisa
aplique uma força resultante
diferente de zero sobre o
mesmo"

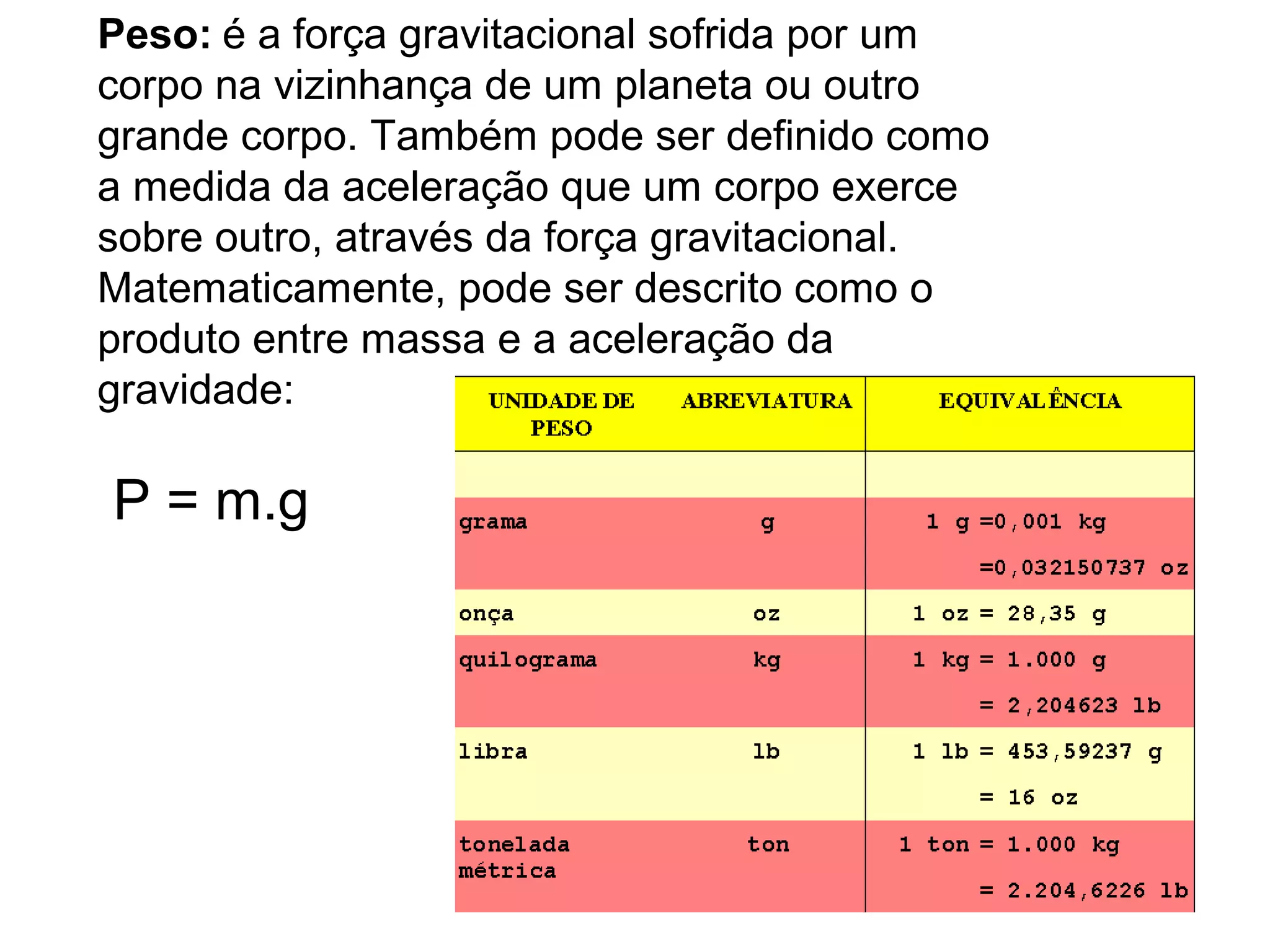

Peso: é a força gravitacional sofrida por um
corpo na vizinhança de um planeta ou outro
grande corpo. Também pode ser definido como
a medida da aceleração que um corpo exerce
sobre outro, através da força gravitacional.
Matematicamente, pode ser descrito como o
produto entre massa e a aceleração da
gravidade:
P = m.g

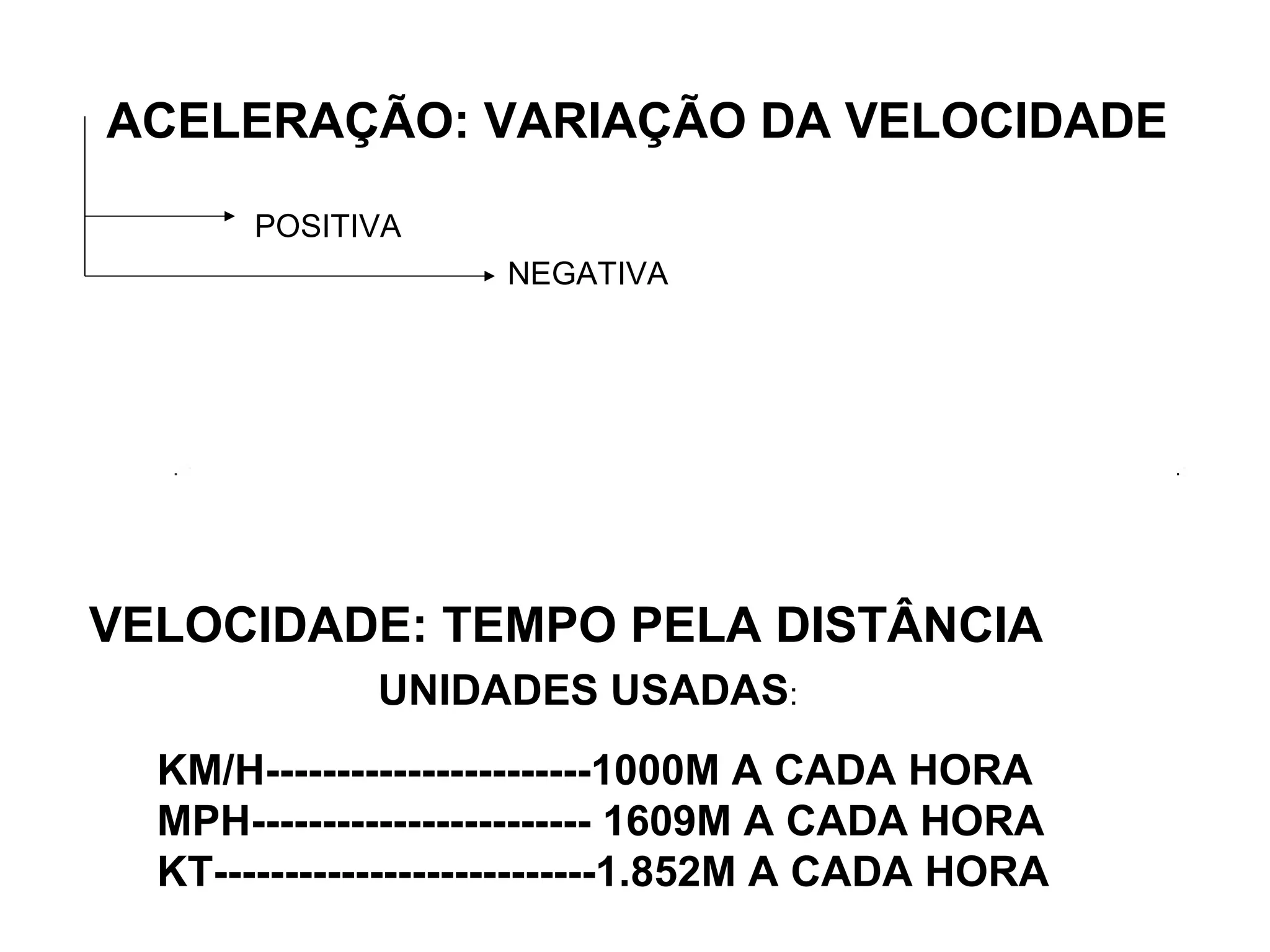

ACELERAÇÃO: VARIAÇÃO DA VELOCIDADE
POSITIVA
NEGATIVA
VELOCIDADE: TEMPO PELA DISTÂNCIA
UNIDADES USADAS:
KM/H-----------------------1000M A CADA HORA
MPH------------------------ 1609M A CADA HORA
KT---------------------------1.852M A CADA HORA
Em física, a Energia Cinética é a
quantidade de trabalho que teve
que ser realizado sobre um objeto
para tira-lo do repouso e coloca-lo
a uma velocidade.
Trabalho = 400 kgf . 20m = 8.000 kgf.m
TRABALHO: FORÇA PELA DISTÂNCIA

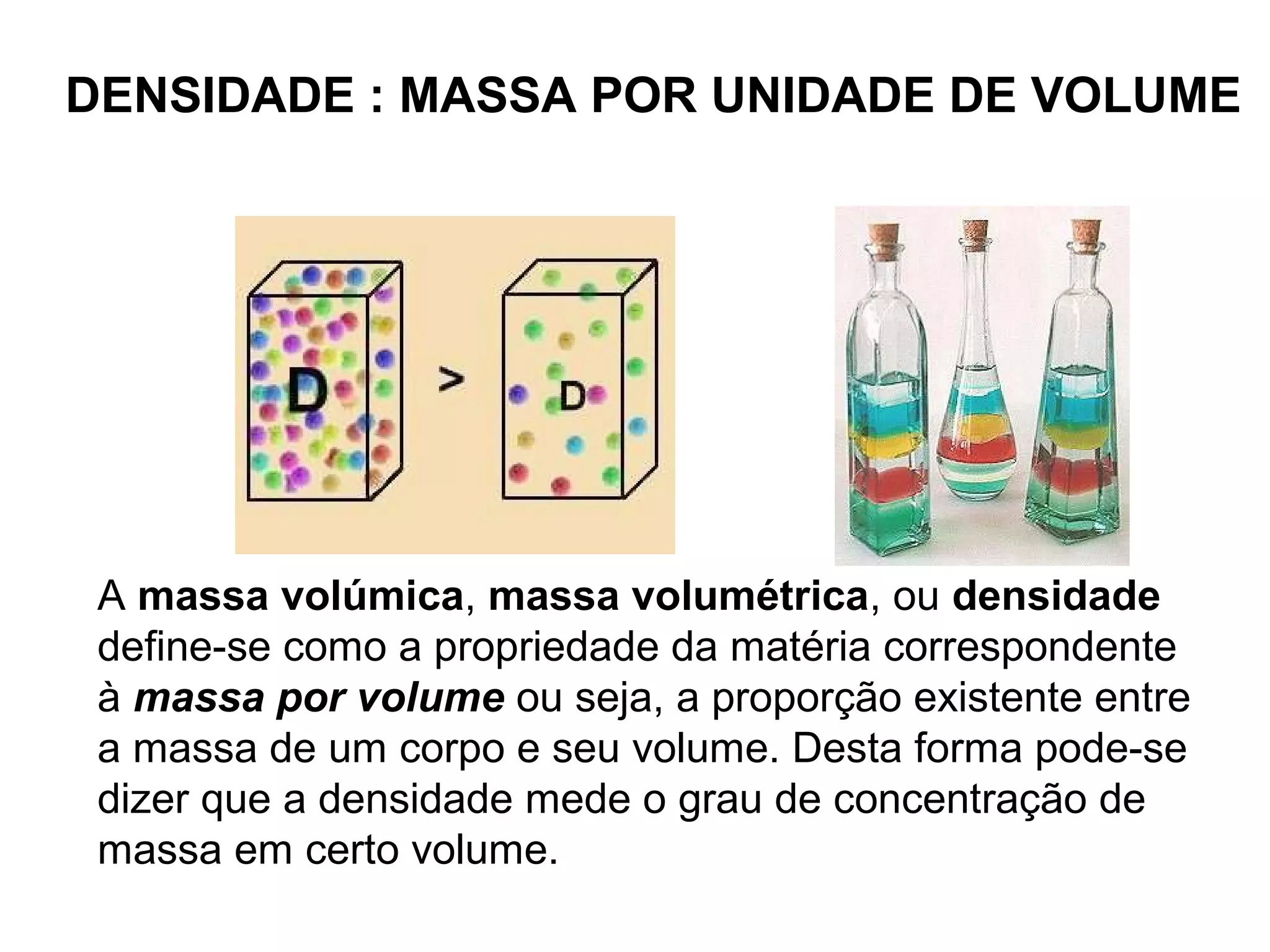

DENSIDADE : MASSA POR UNIDADE DE VOLUME
A massa volúmica, massa volumétrica, ou densidade
define-se como a propriedade da matéria correspondente
à massa por volume ou seja, a proporção existente entre
a massa de um corpo e seu volume. Desta forma pode-se
dizer que a densidade mede o grau de concentração de
massa em certo volume.

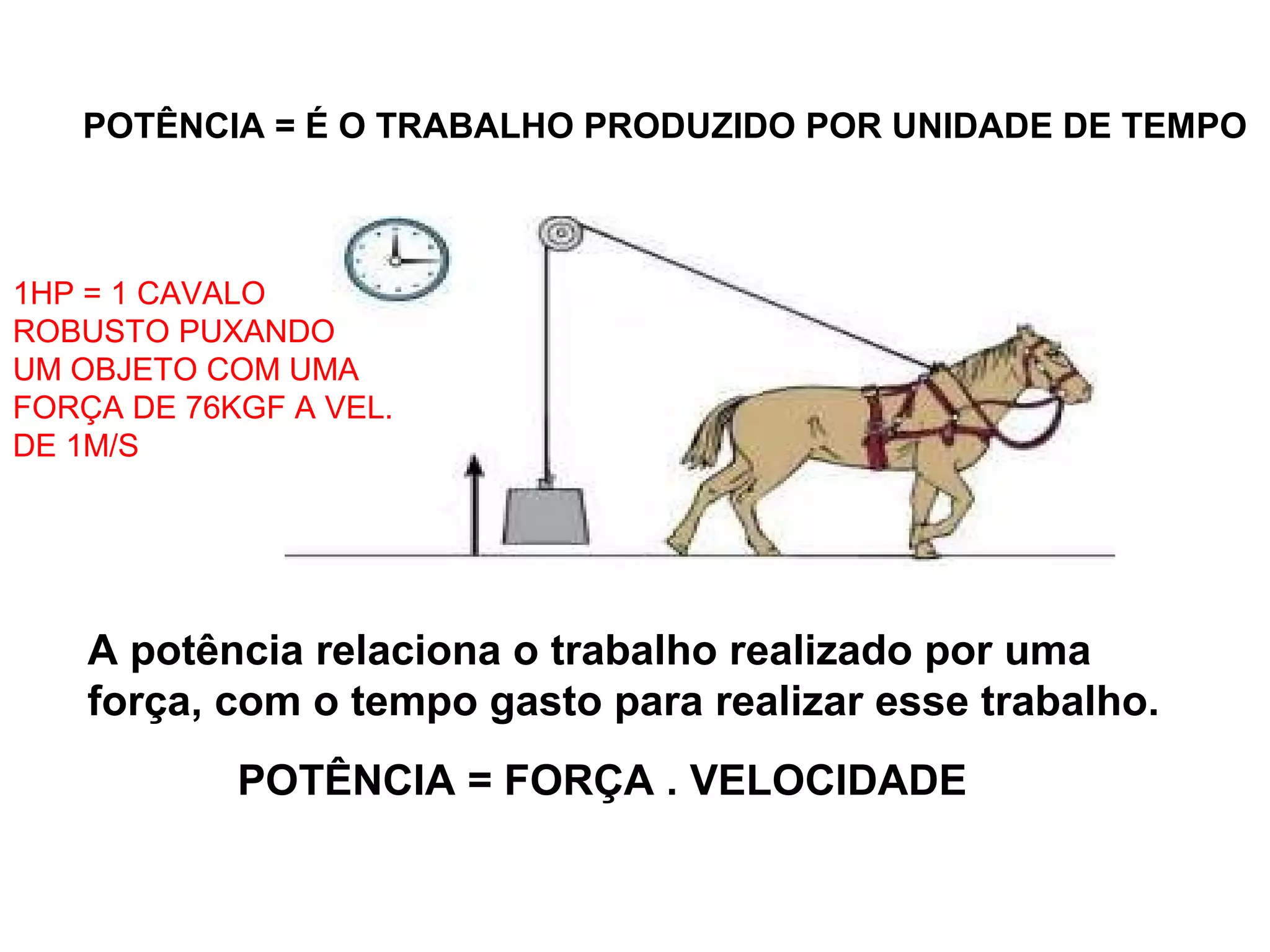

POTÊNCIA = É O TRABALHO PRODUZIDO POR UNIDADE DE TEMPO
POTÊNCIA = FORÇA . VELOCIDADE
A potência relaciona o trabalho realizado por uma
força, com o tempo gasto para realizar esse trabalho.
1HP = 1 CAVALO
ROBUSTO PUXANDO
UM OBJETO COM UMA
FORÇA DE 76KGF A VEL.
DE 1M/S

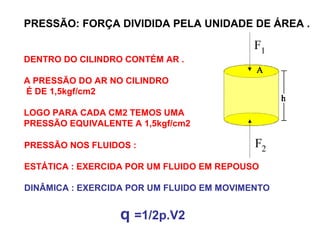

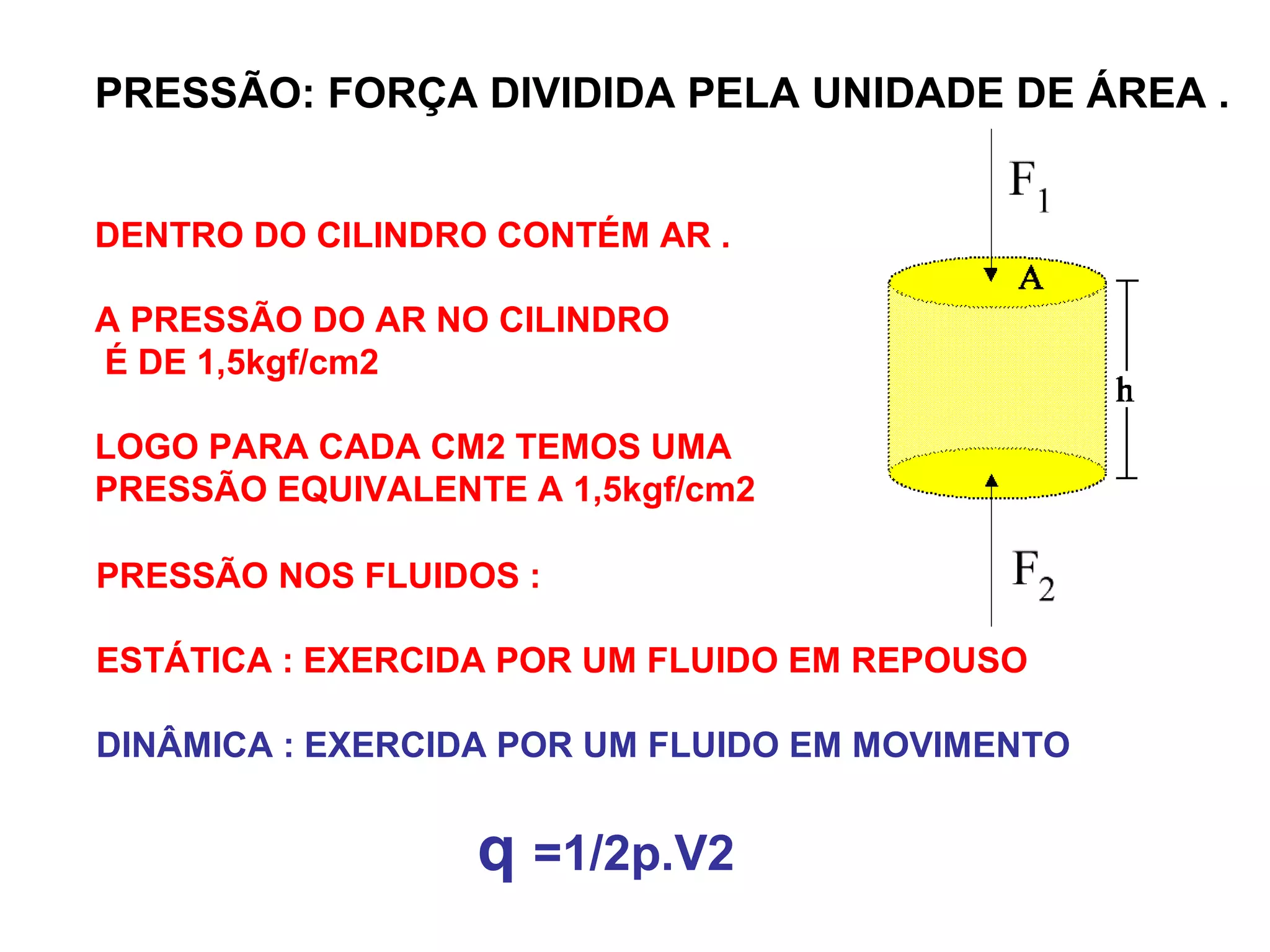

PRESSÃO: FORÇA DIVIDIDA PELA UNIDADE DE ÁREA .
DENTRO DO CILINDRO CONTÉM AR .
A PRESSÃO DO AR NO CILINDRO
É DE 1,5kgf/cm2
LOGO PARA CADA CM2 TEMOS UMA
PRESSÃO EQUIVALENTE A 1,5kgf/cm2
PRESSÃO NOS FLUIDOS :
ESTÁTICA : EXERCIDA POR UM FLUIDO EM REPOUSO
DINÂMICA : EXERCIDA POR UM FLUIDO EM MOVIMENTO
q =1/2p.V2

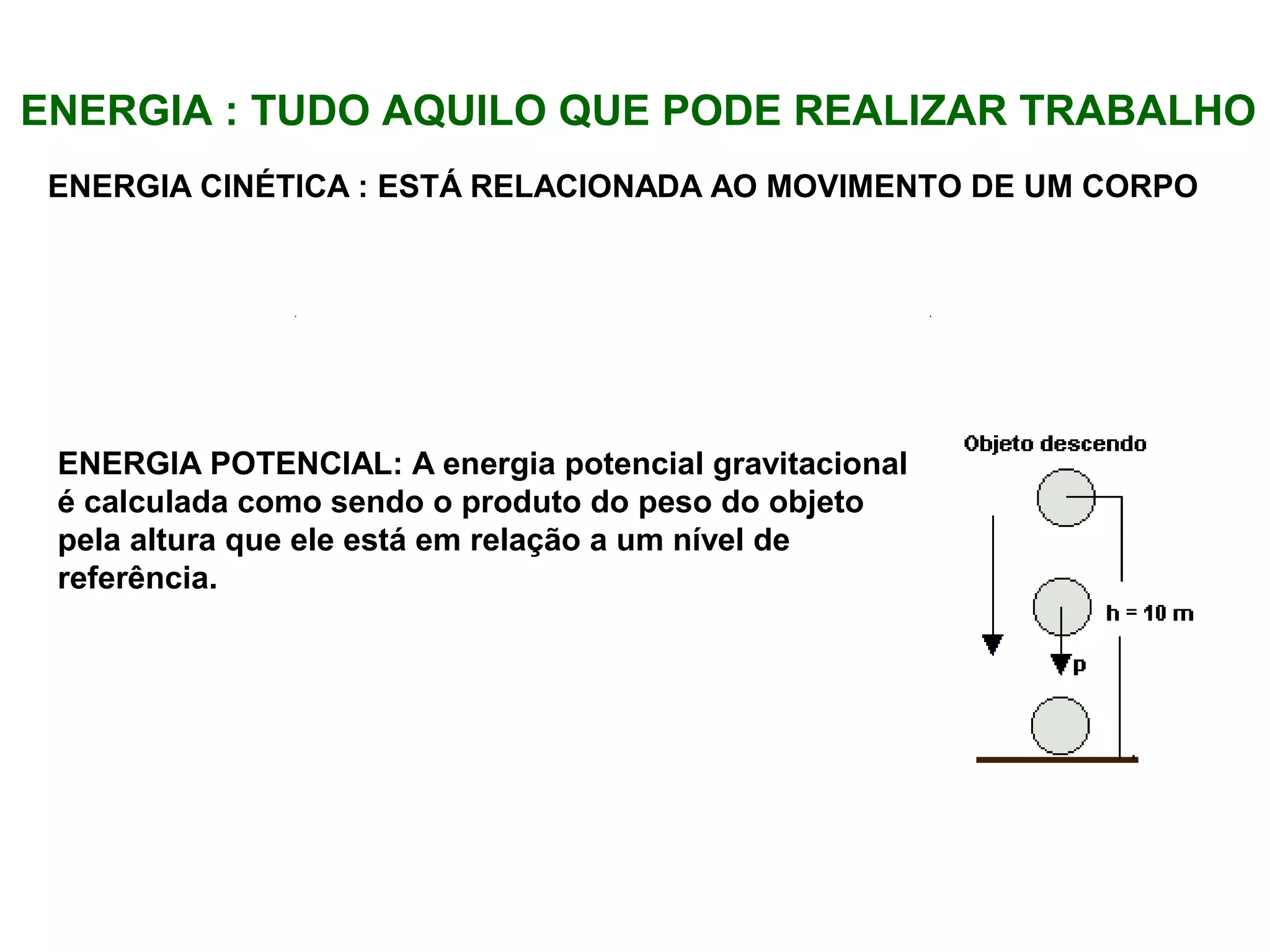

ENERGIA : TUDO AQUILO QUE PODE REALIZAR TRABALHO
ENERGIA CINÉTICA : ESTÁ RELACIONADA AO MOVIMENTO DE UM CORPO
ENERGIA POTENCIAL: A energia potencial gravitacional
é calculada como sendo o produto do peso do objeto
pela altura que ele está em relação a um nível de
referência.

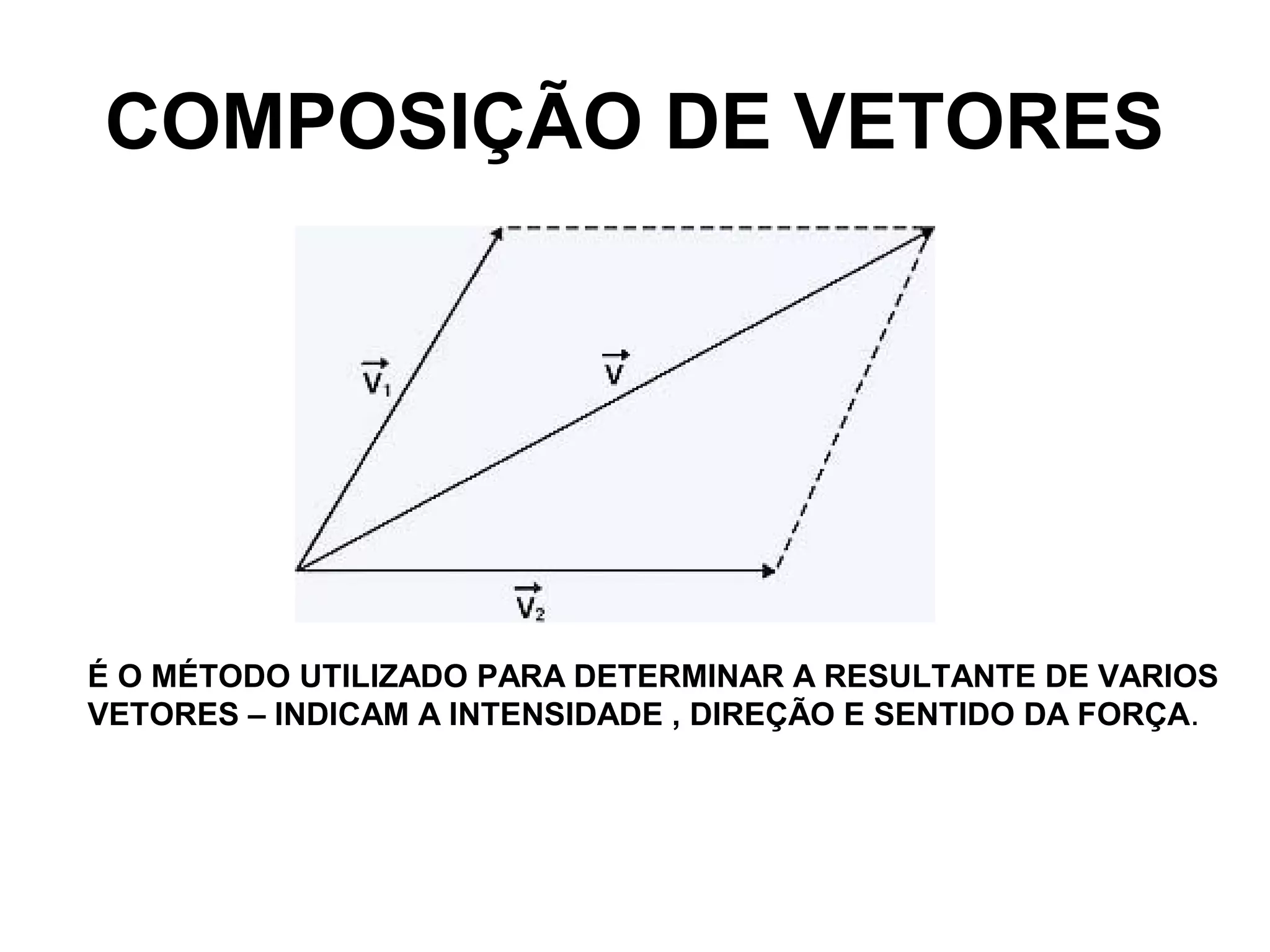

COMPOSIÇÃO DE VETORES
É O MÉTODO UTILIZADO PARA DETERMINAR A RESULTANTE DE VARIOS
VETORES – INDICAM A INTENSIDADE , DIREÇÃO E SENTIDO DA FORÇA.
Terra está envolvida por uma camada de ar, denominada
atmosfera, constituída por uma mistura gasosa cujos
principais componentes são o oxigênio e o nitrogênio. A
espessura dessa camada não pode ser perfeitamente
determinada, porque, à medida que aumenta a altitude, o
ar se torna muito rarefeito, isto é, com pouca densidade.
O ar, sendo composto por moléculas, é atraído pela força
de gravidade da Terra e, portanto, tem peso. Se não o
tivesse escaparia da Terra, dispersando-se pelo espaço.
Devido ao seu peso, a atmosfera exerce uma pressão,
chamada pressão atmosférica, sobre todos os objetos
nela imersos.
CAMADA
ATMOSFERICA

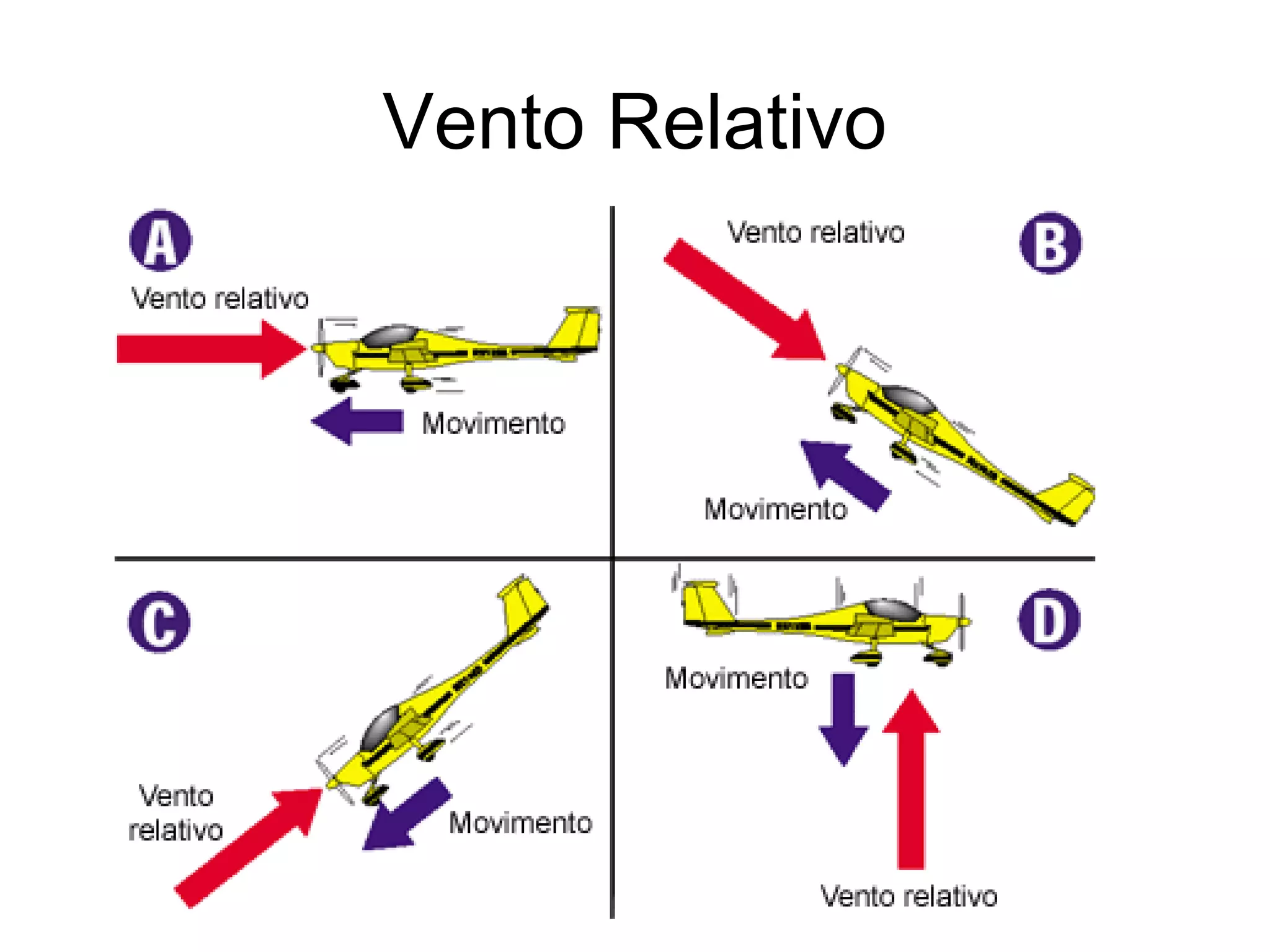

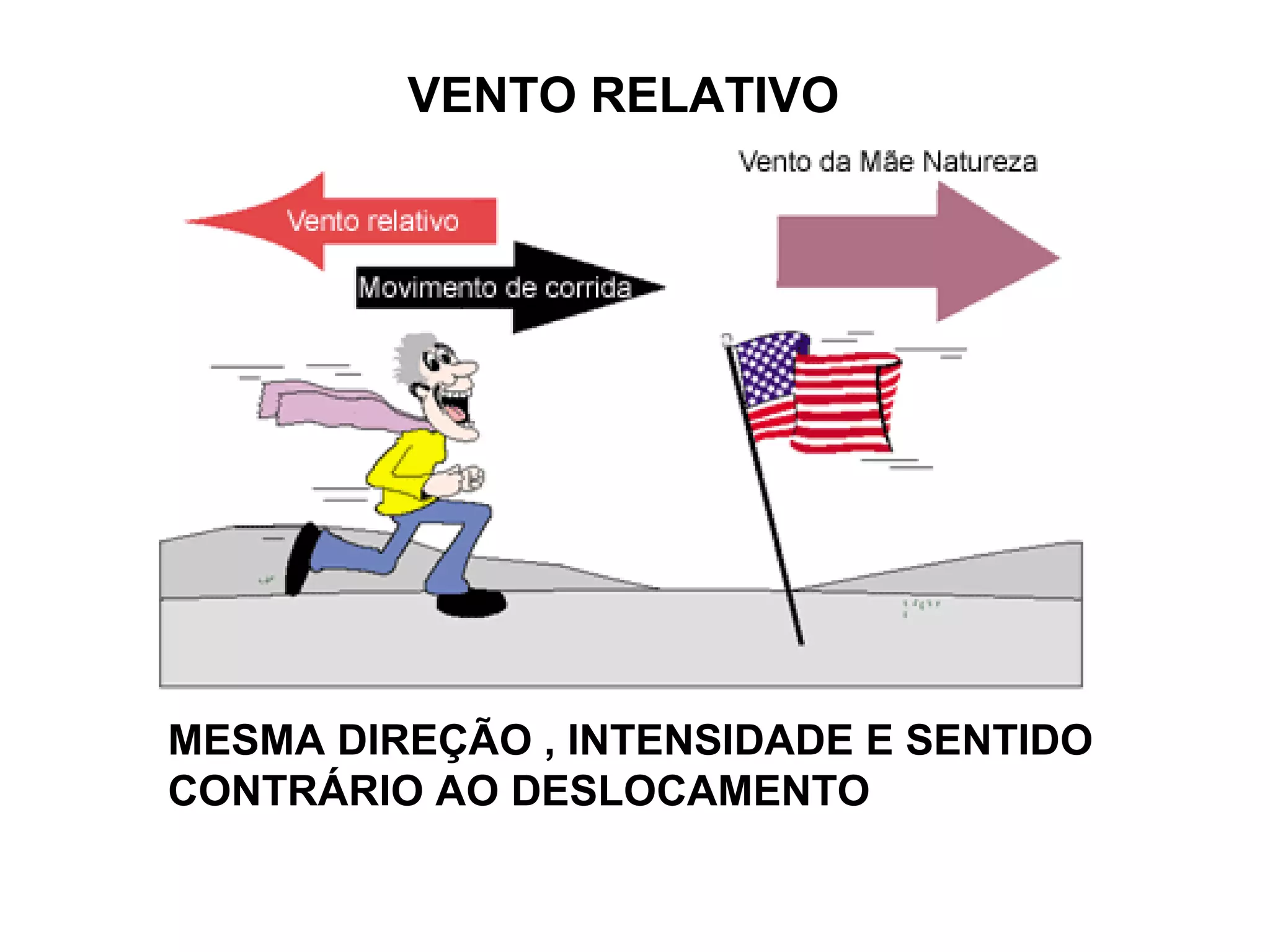

VENTO RELATIVO
MESMA DIREÇÃO , INTENSIDADE E SENTIDO
CONTRÁRIO AO DESLOCAMENTO

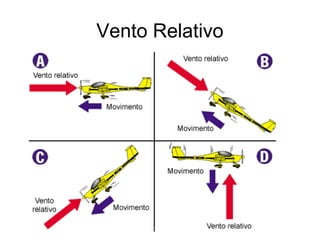

Vento Relativo

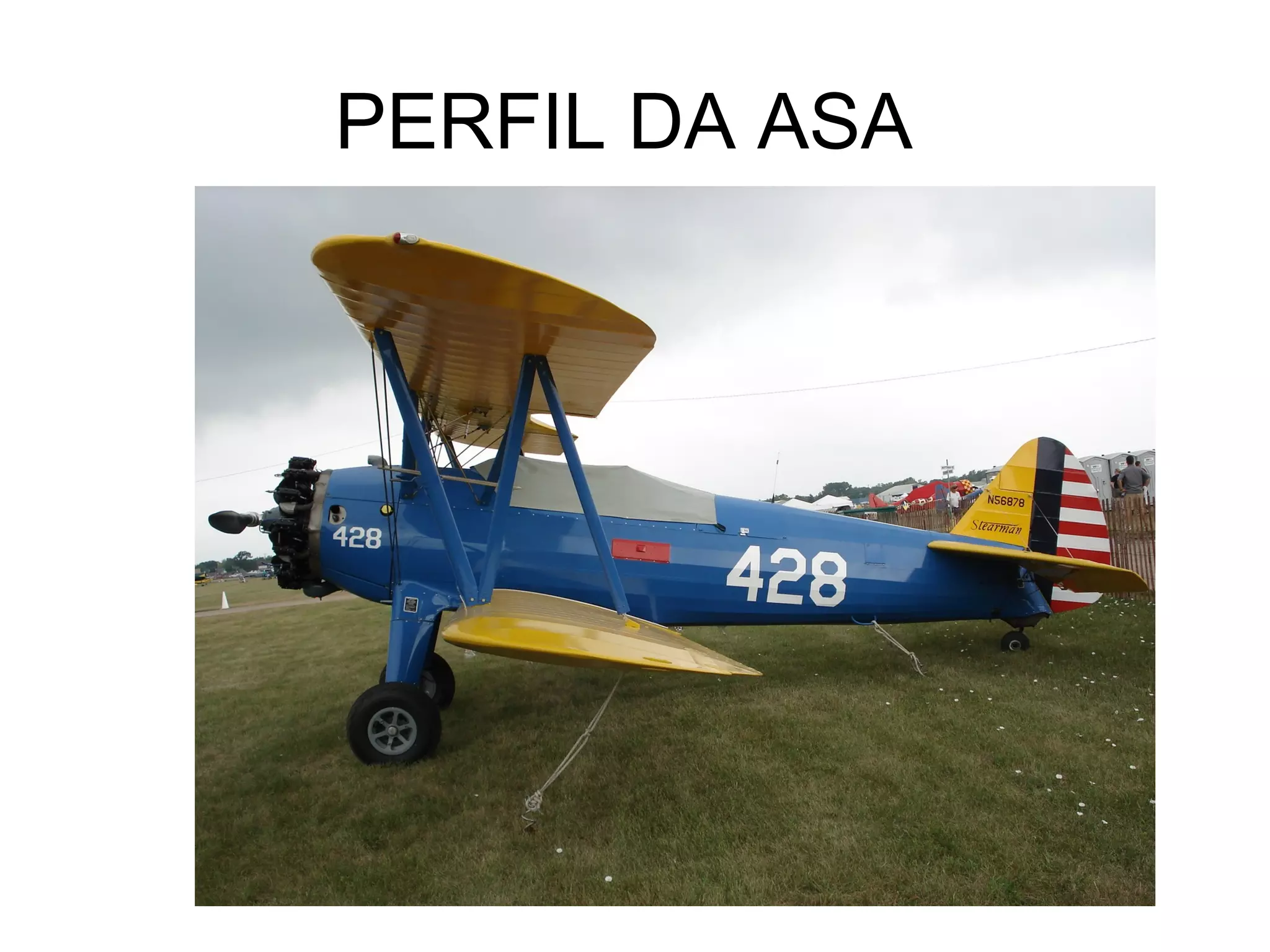

PERFIL DA ASA

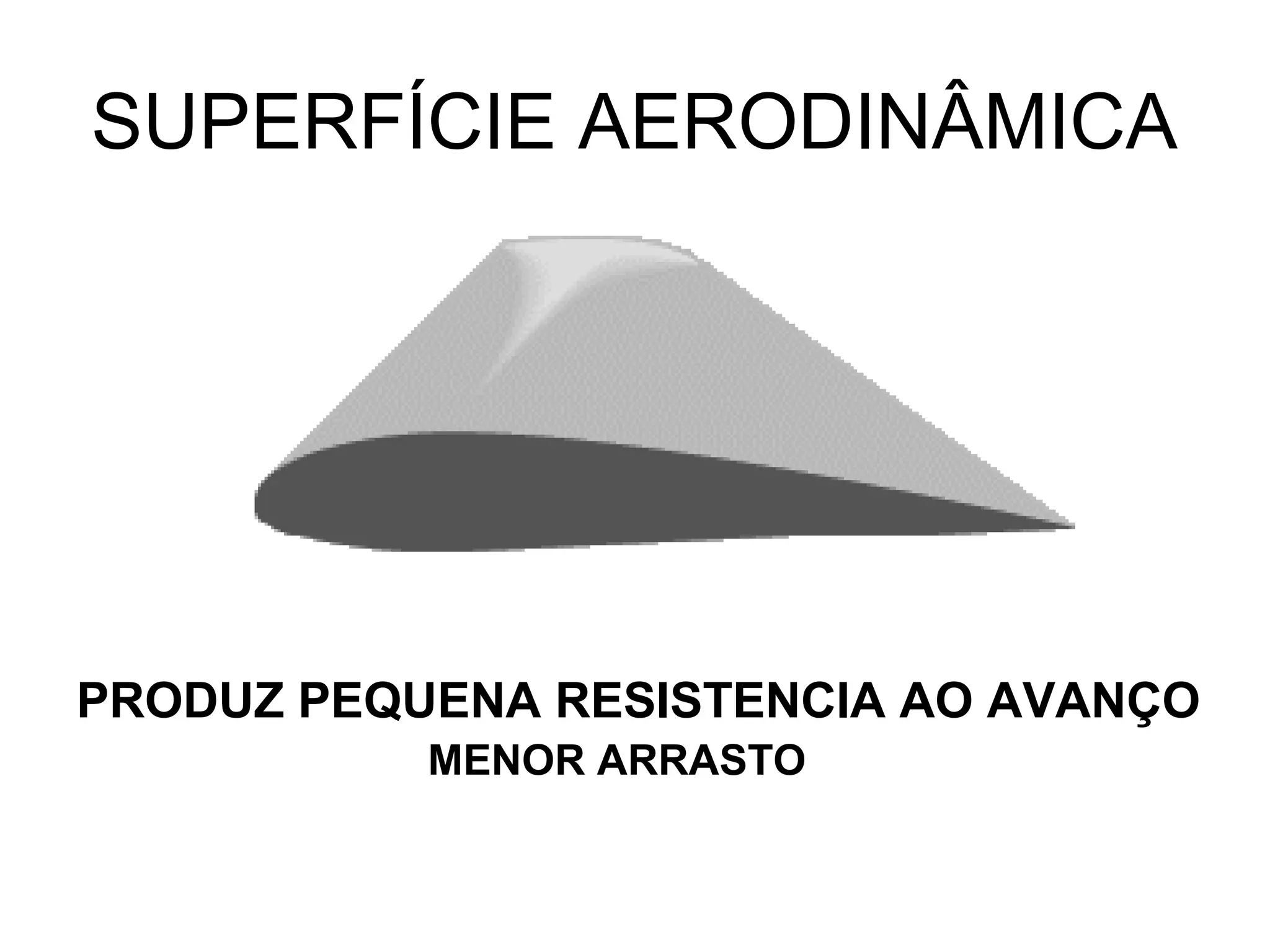

SUPERFÍCIE AERODINÂMICA
PRODUZ PEQUENA RESISTENCIA AO AVANÇO
MENOR ARRASTO

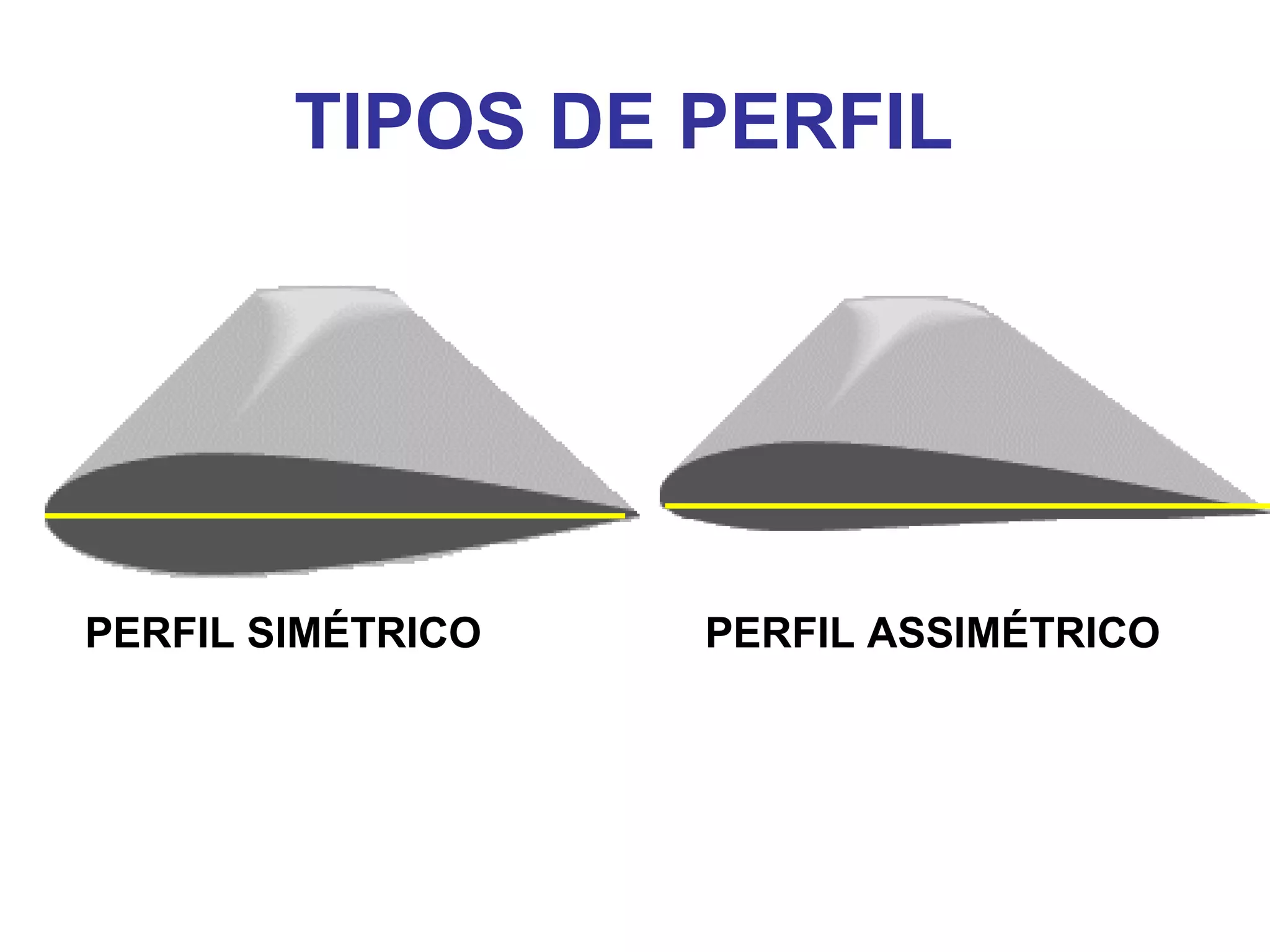

TIPOS DE PERFIL
PERFIL SIMÉTRICO PERFIL ASSIMÉTRICO

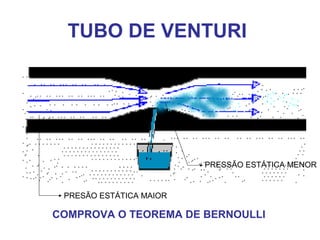

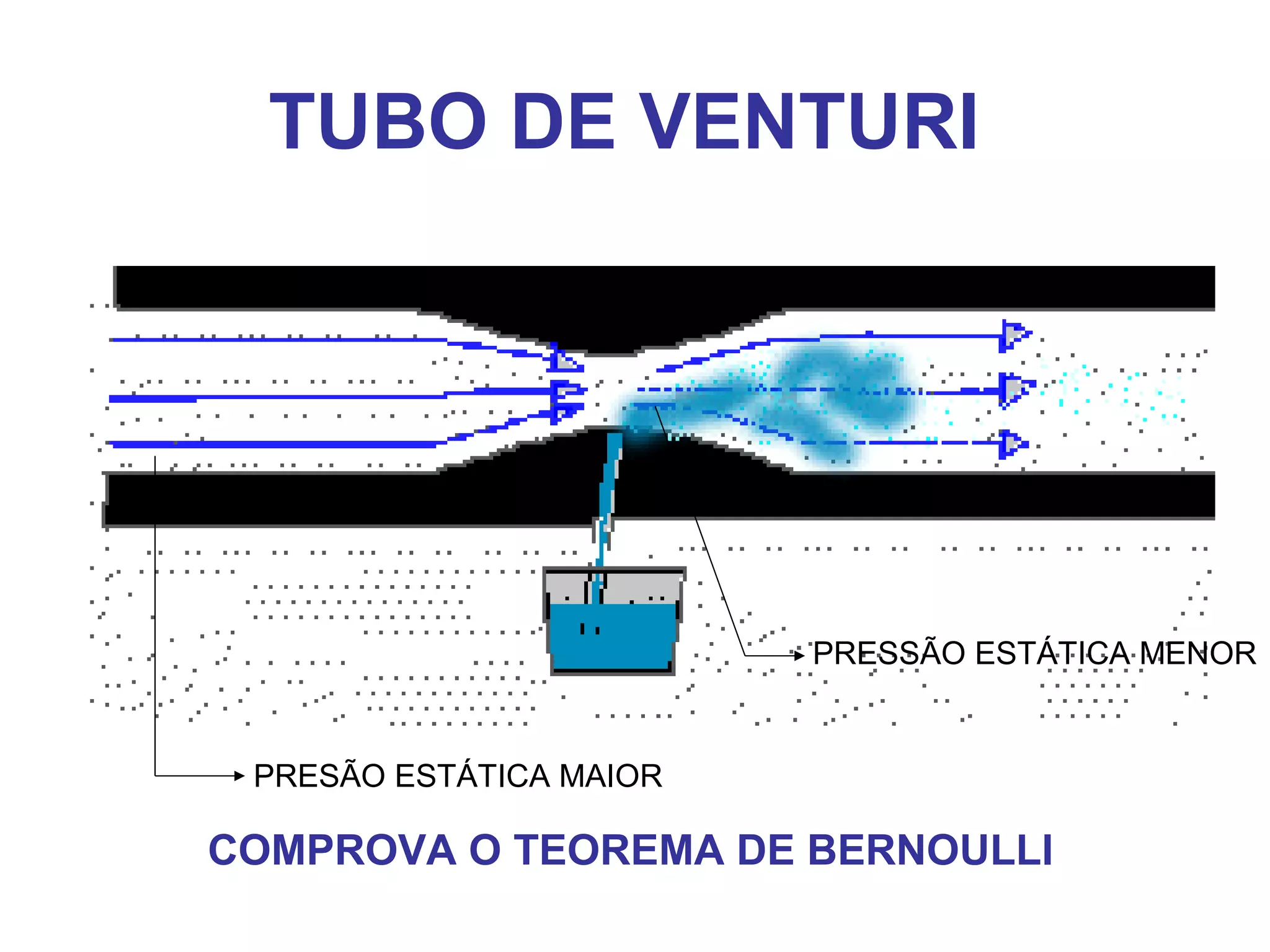

TUBO DE VENTURI
PRESÃO ESTÁTICA MAIOR
PRESSÃO ESTÁTICA MENOR
COMPROVA O TEOREMA DE BERNOULLI

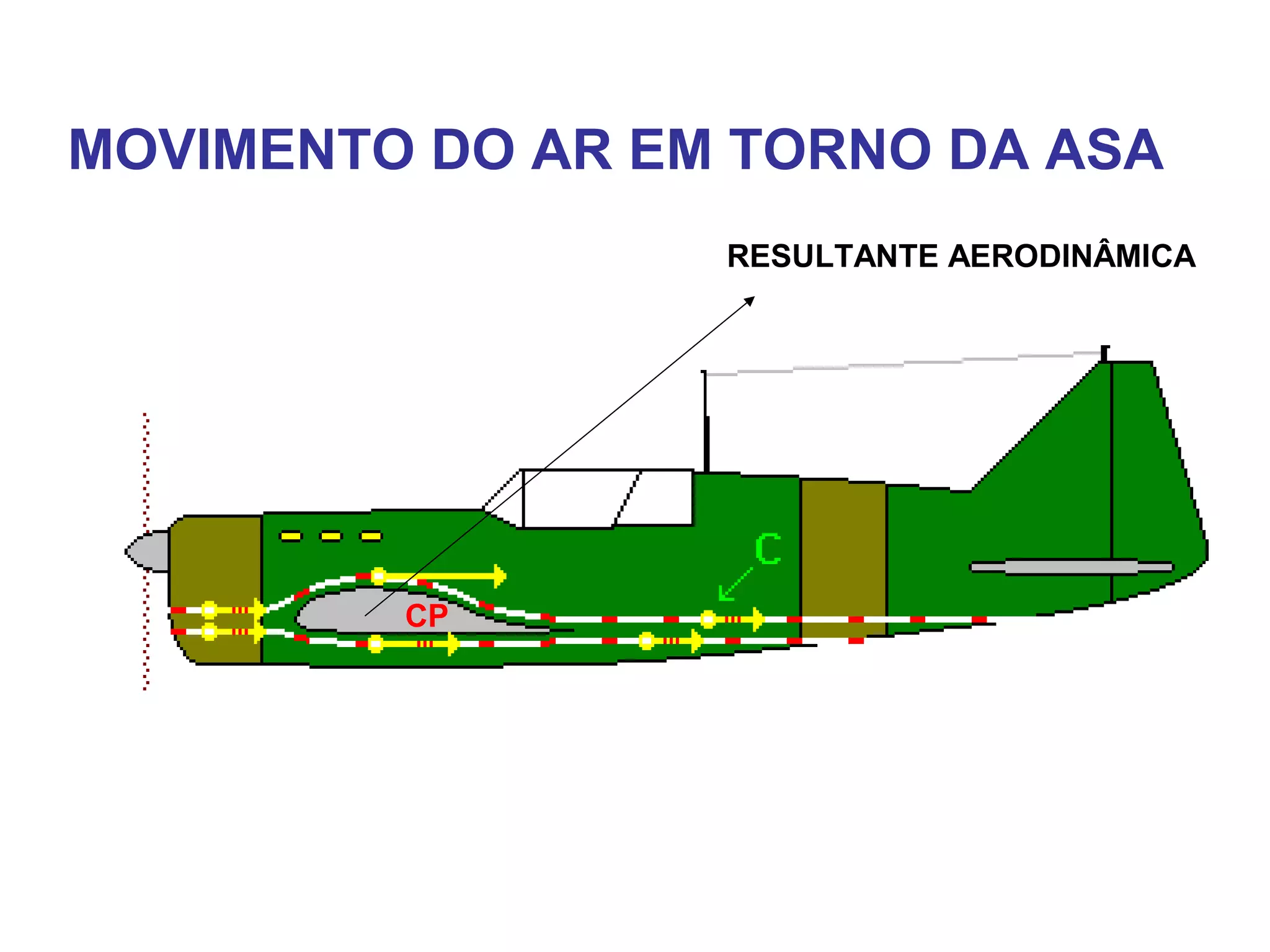

MOVIMENTO DO AR EM TORNO DA ASA
RESULTANTE AERODINÂMICA
CP

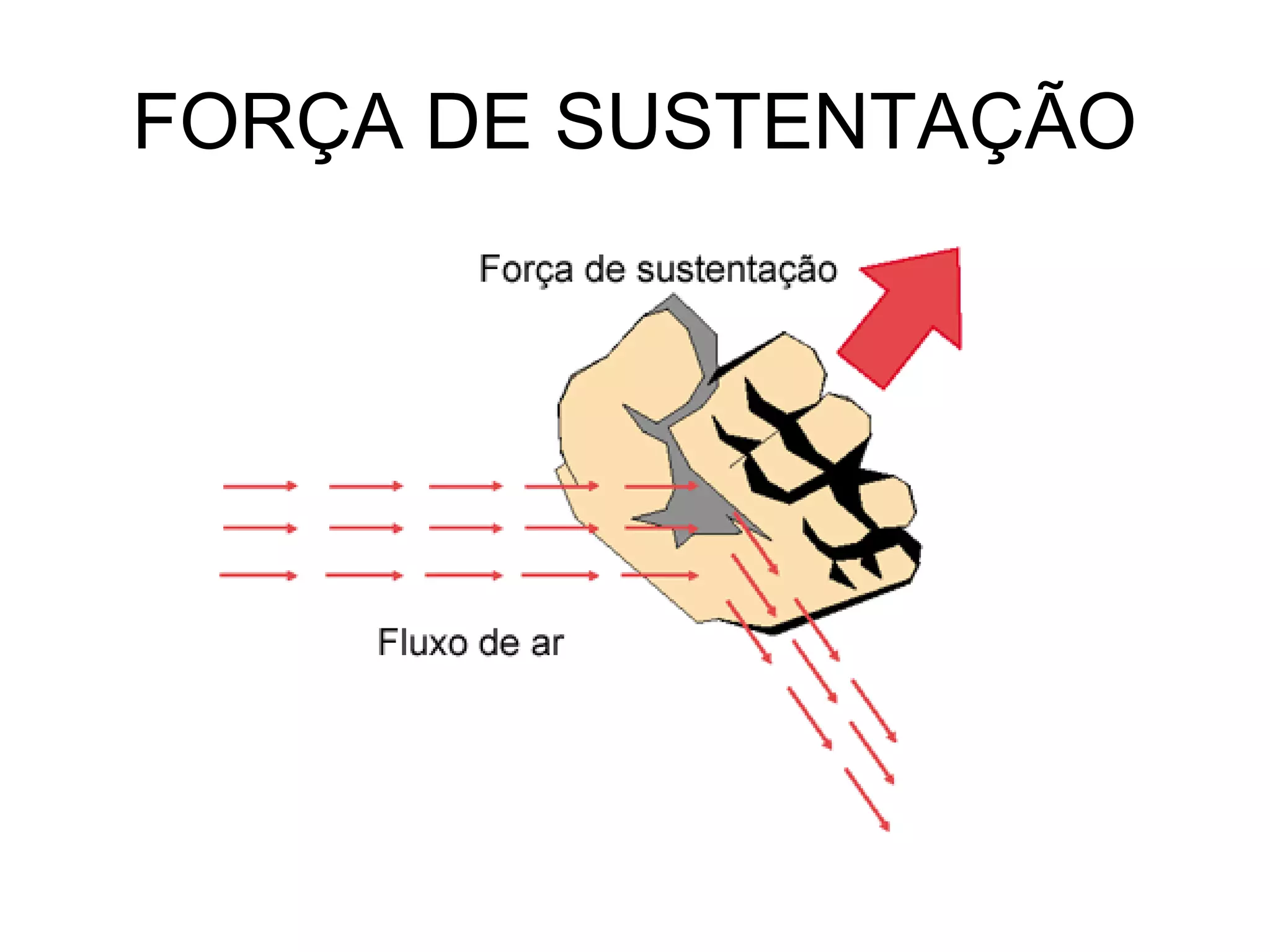

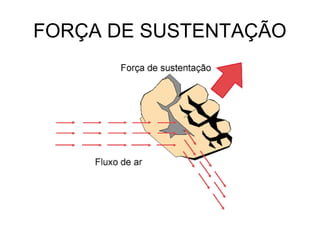

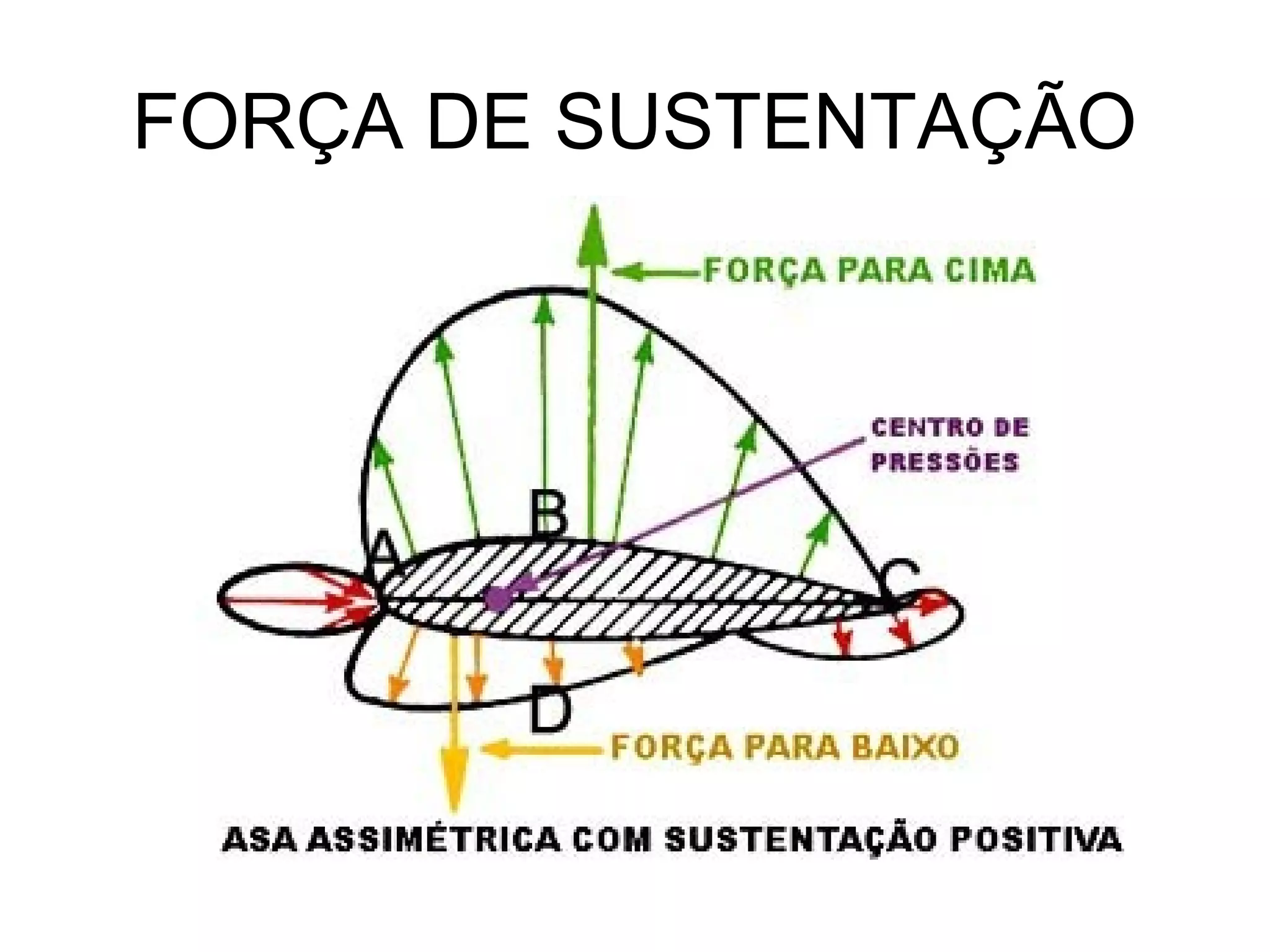

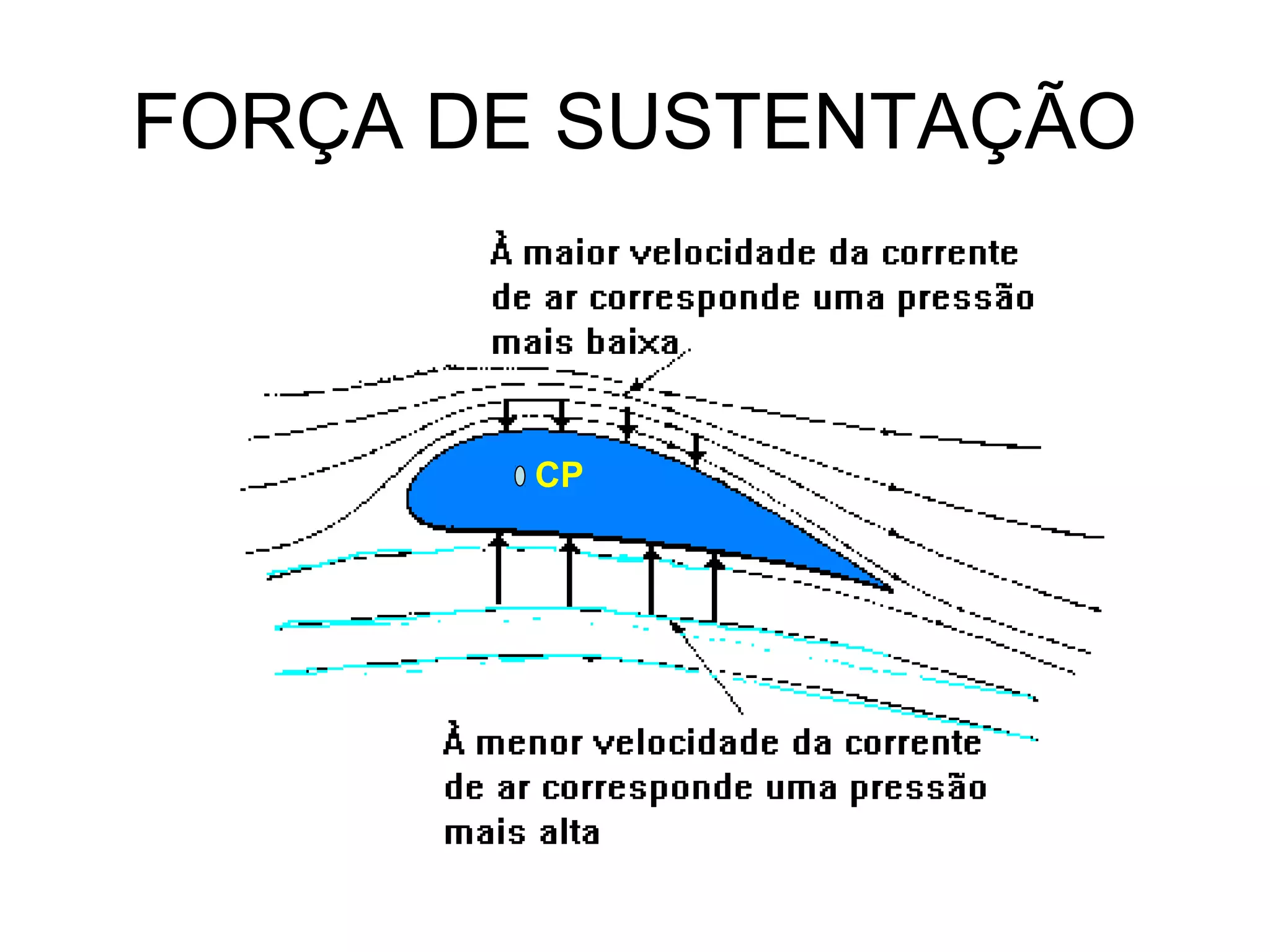

FORÇA DE SUSTENTAÇÃO
CP
FORÇA DE SUSTENTAÇÃO
FORÇA DE SUSTENTAÇÃO

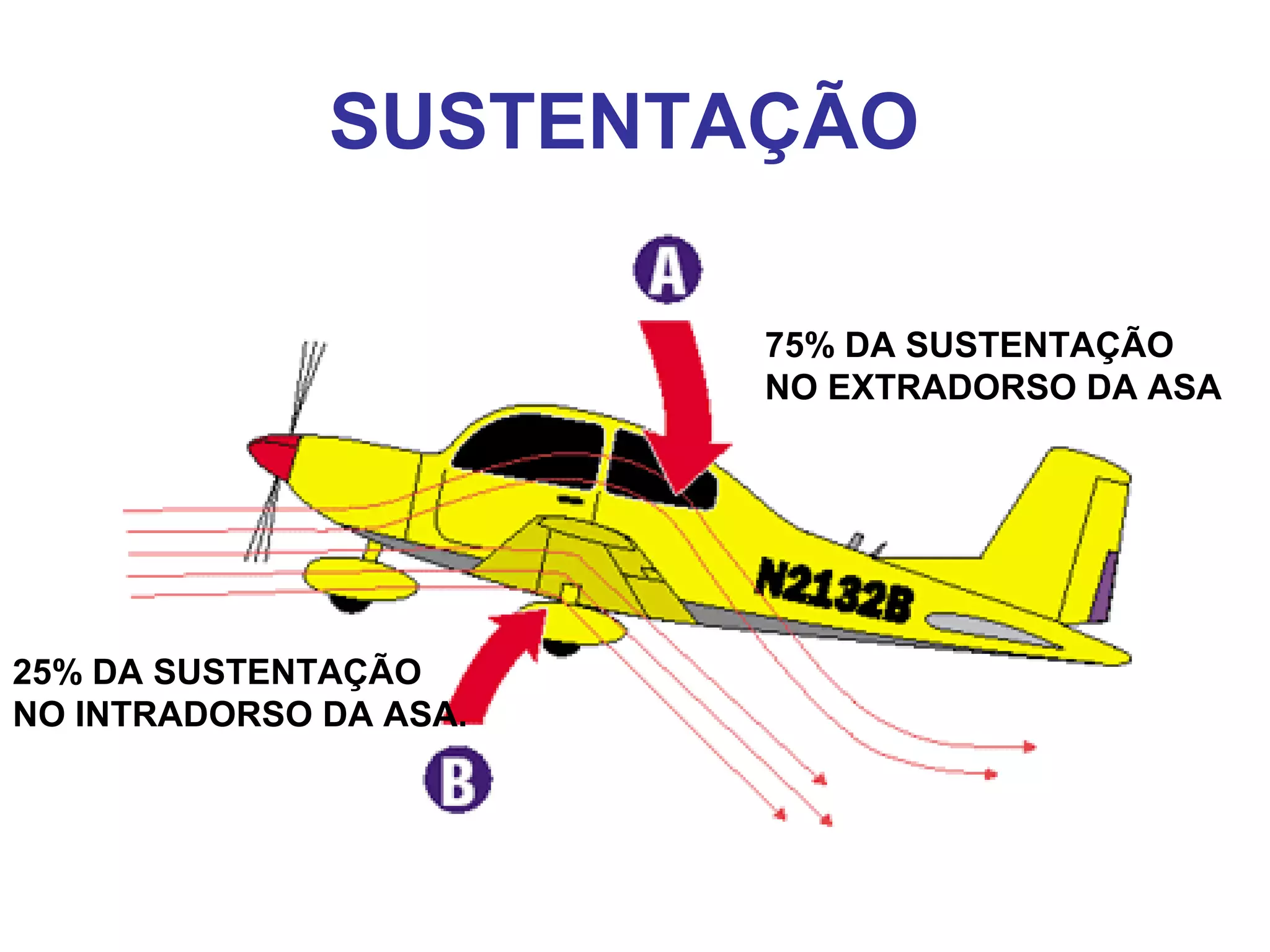

SUSTENTAÇÃO
75% DA SUSTENTAÇÃO
NO EXTRADORSO DA ASA
25% DA SUSTENTAÇÃO
NO INTRADORSO DA ASA.

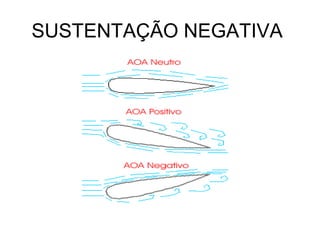

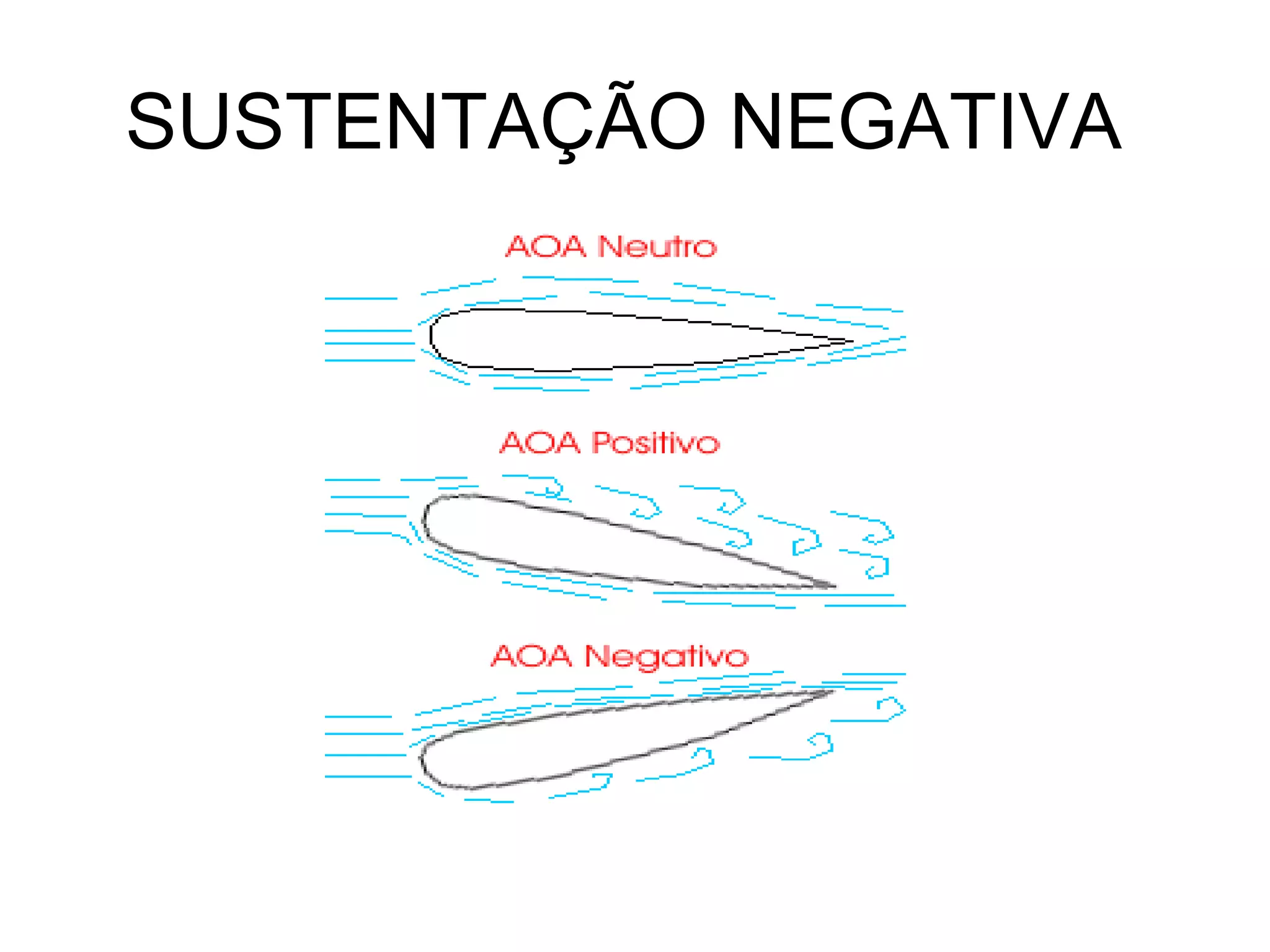

SUSTENTAÇÃO NEGATIVA

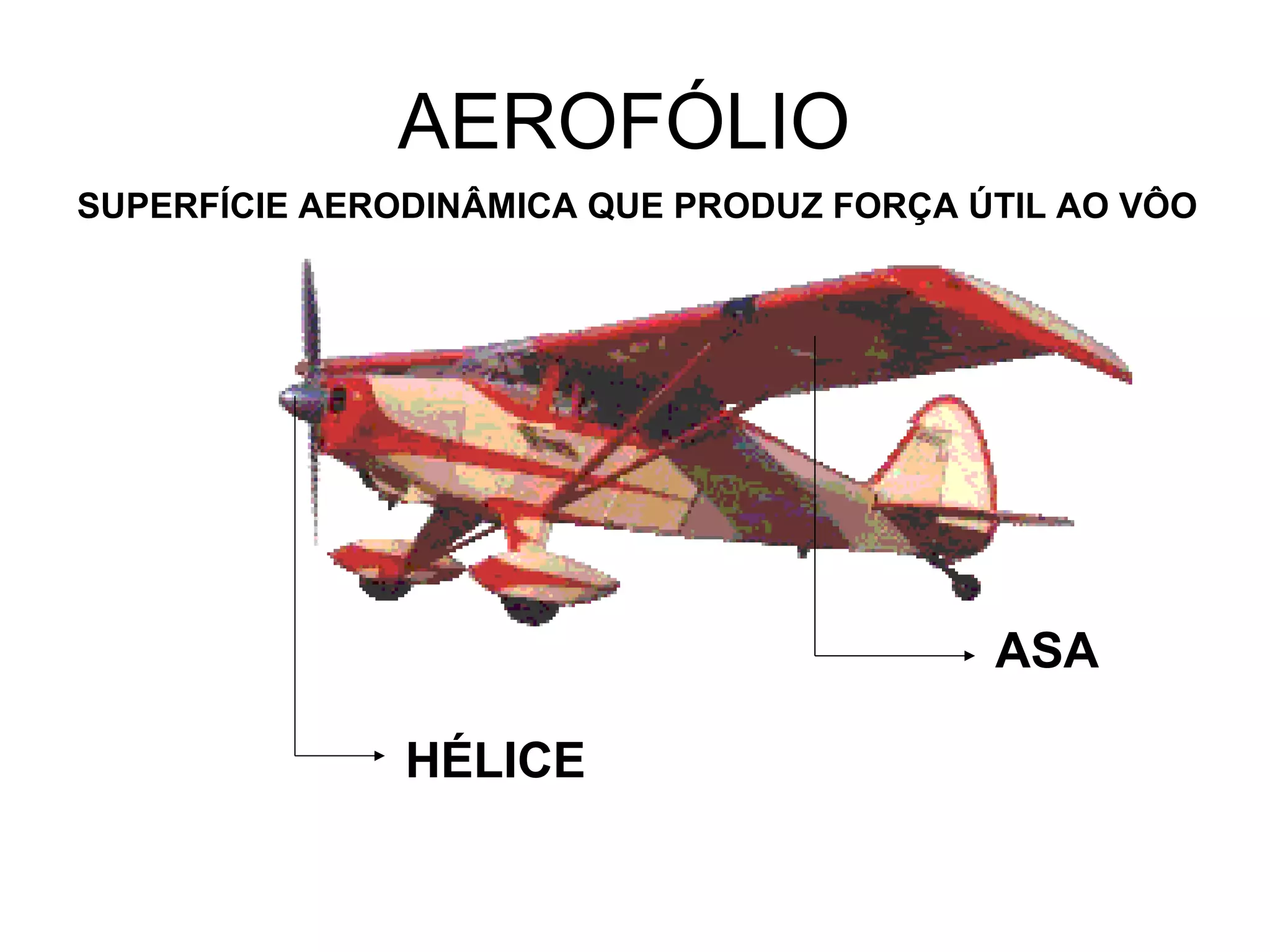

AEROFÓLIO
SUPERFÍCIE AERODINÂMICA QUE PRODUZ FORÇA ÚTIL AO VÔO
HÉLICE
ASA

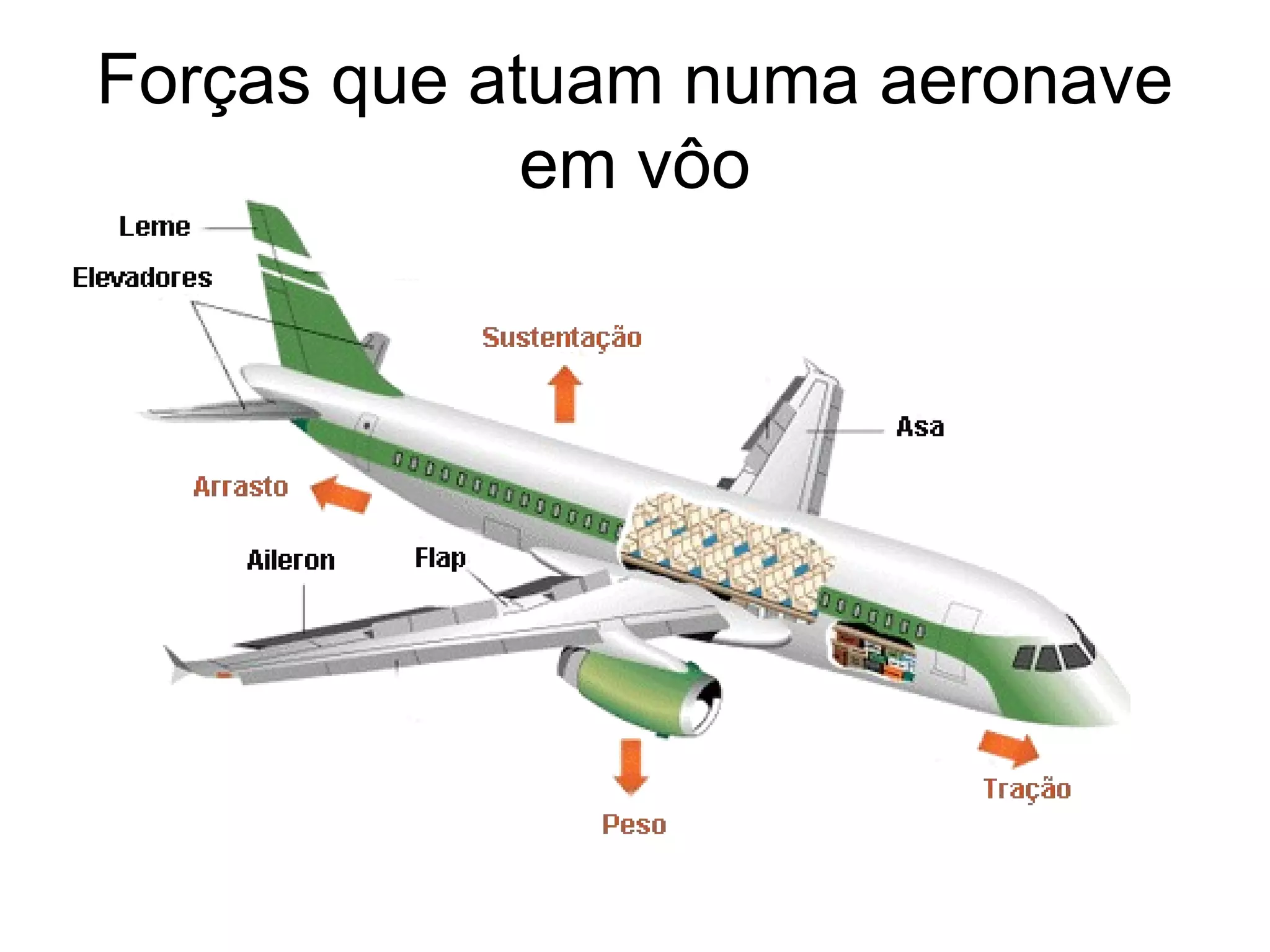

Forças que atuam numa aeronave
em vôo

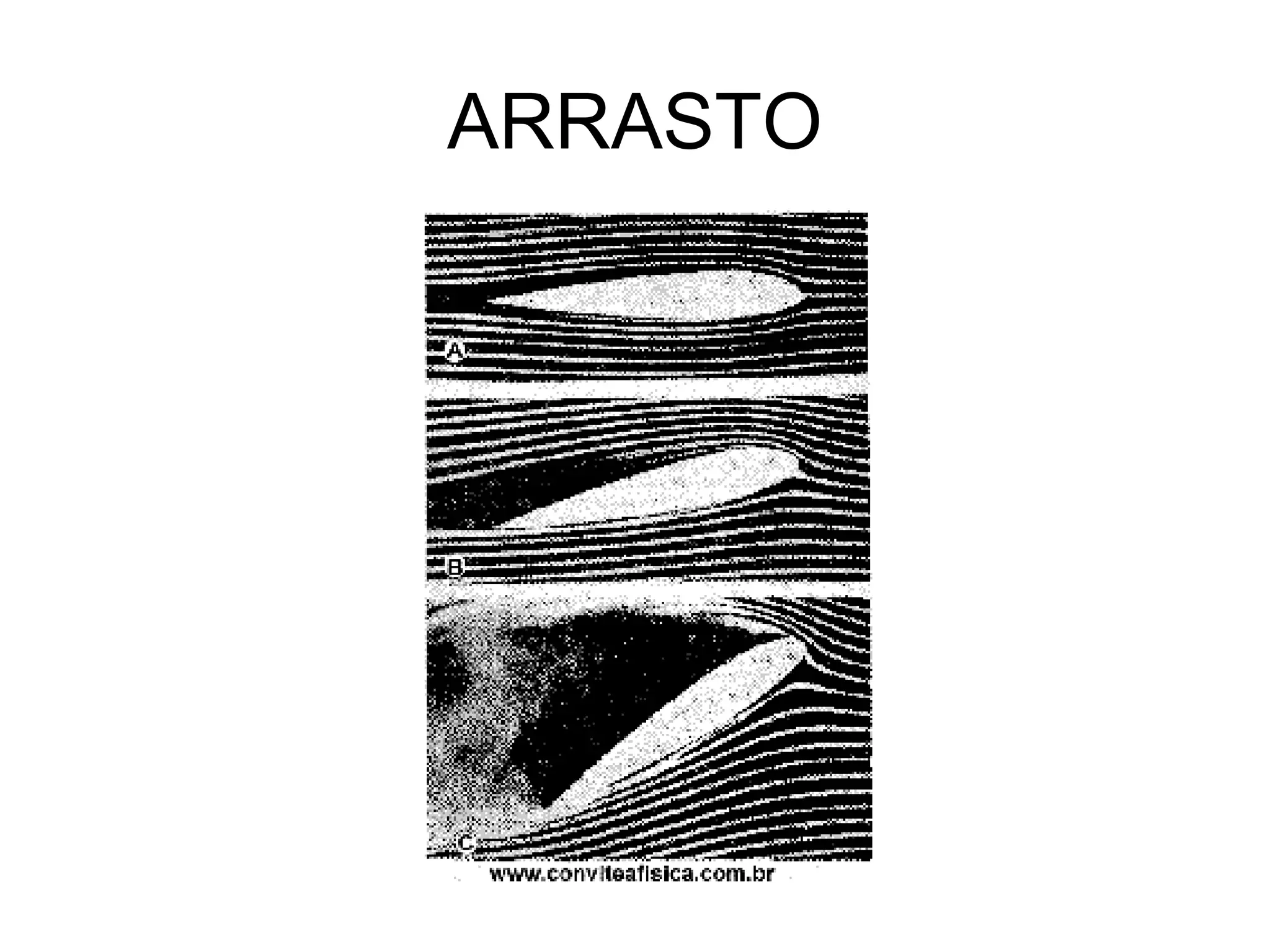

ARRASTO

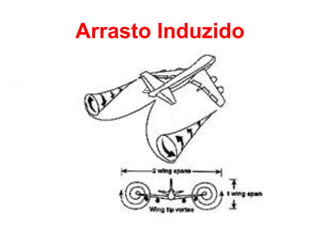

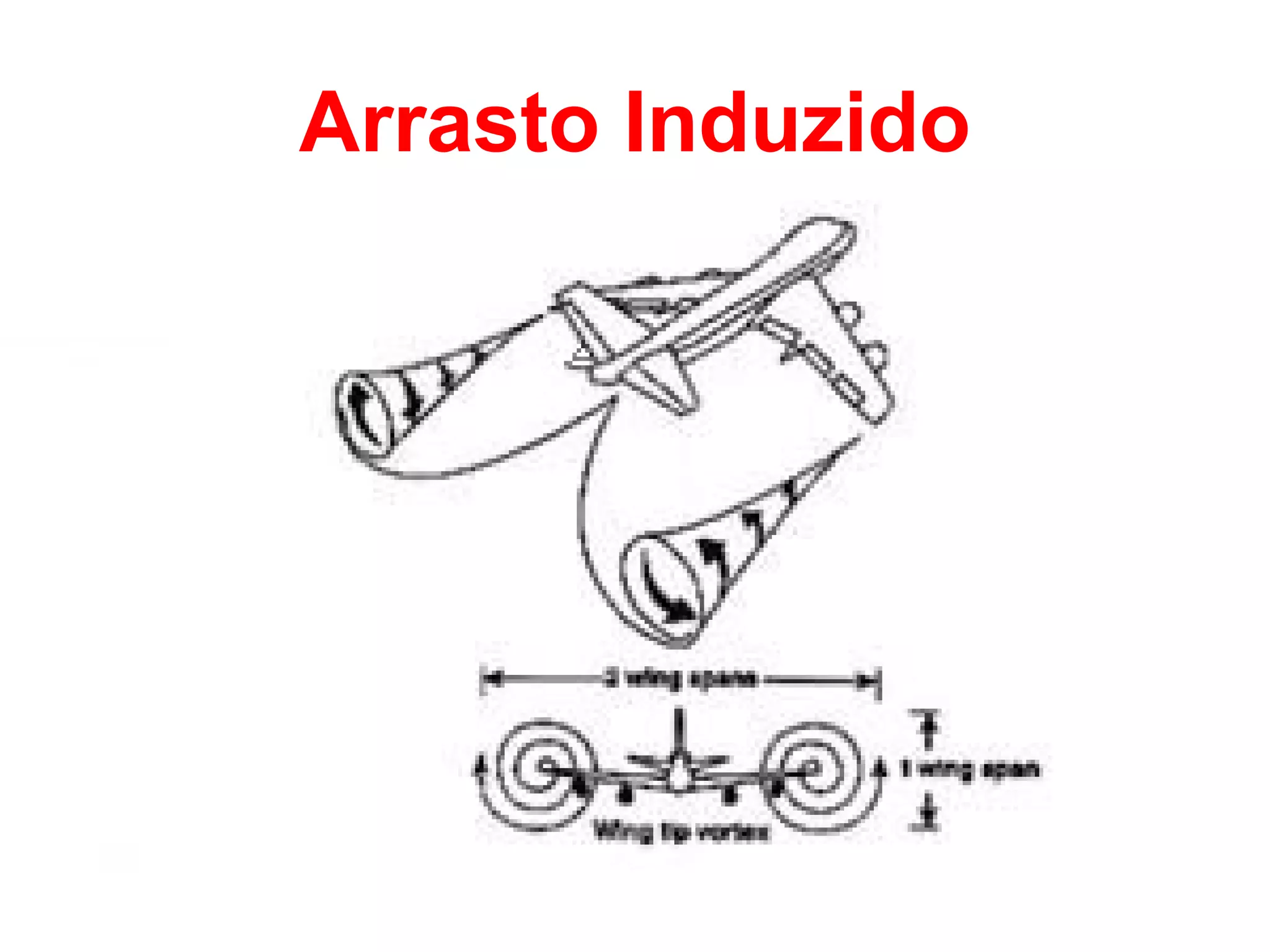

Arrasto Induzido
REDUÇÃO DE ARRASTO
INDUZIDO
WING LET
TANQUES NAS PONTAS DAS
ASAS
MAIOR ALONGAMENTO DA ASA

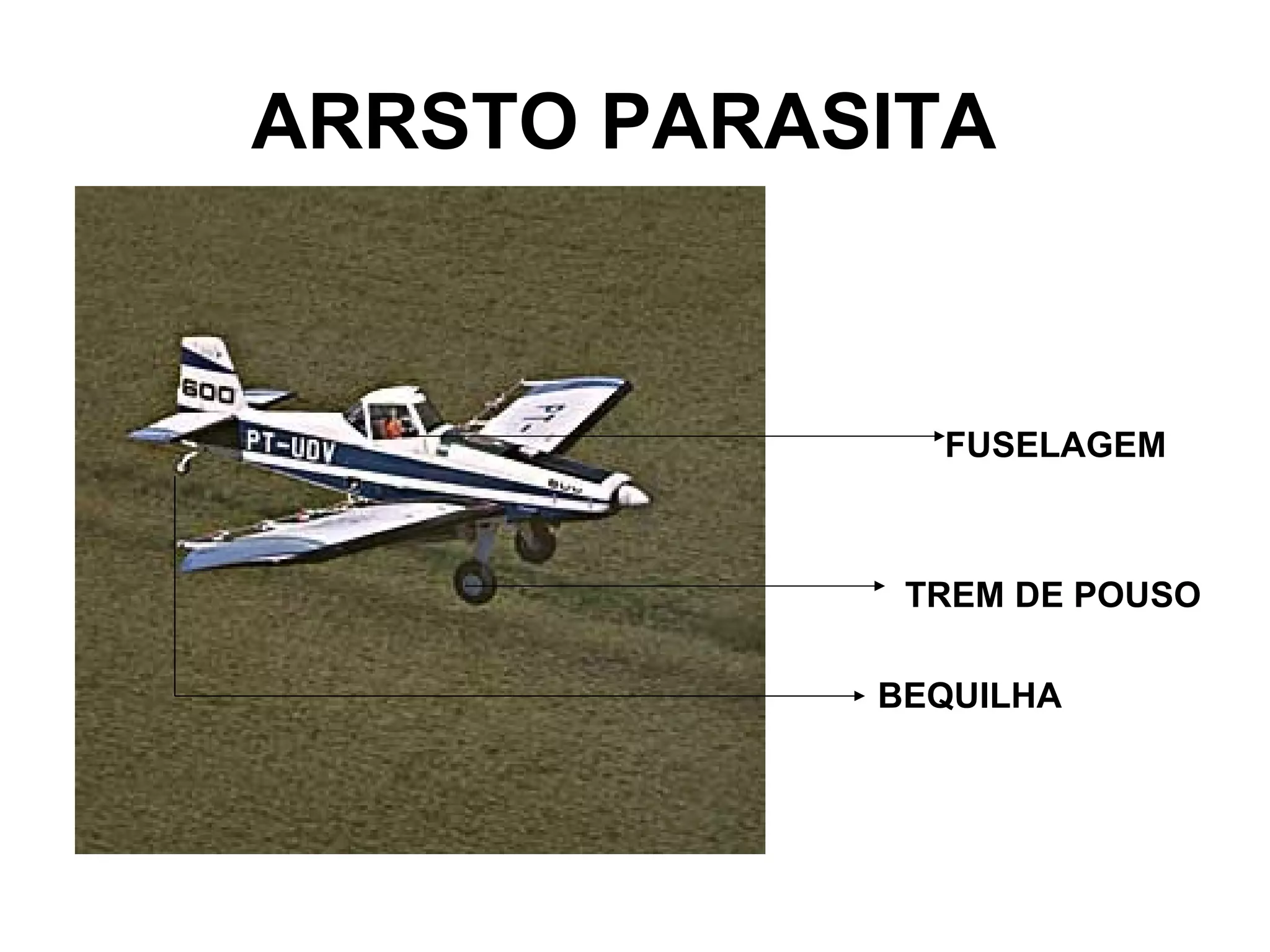

ARRSTO PARASITA
FUSELAGEM
TREM DE POUSO
BEQUILHA

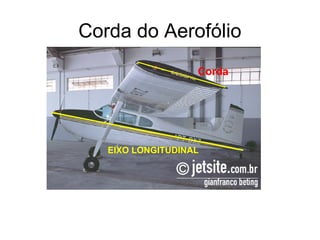

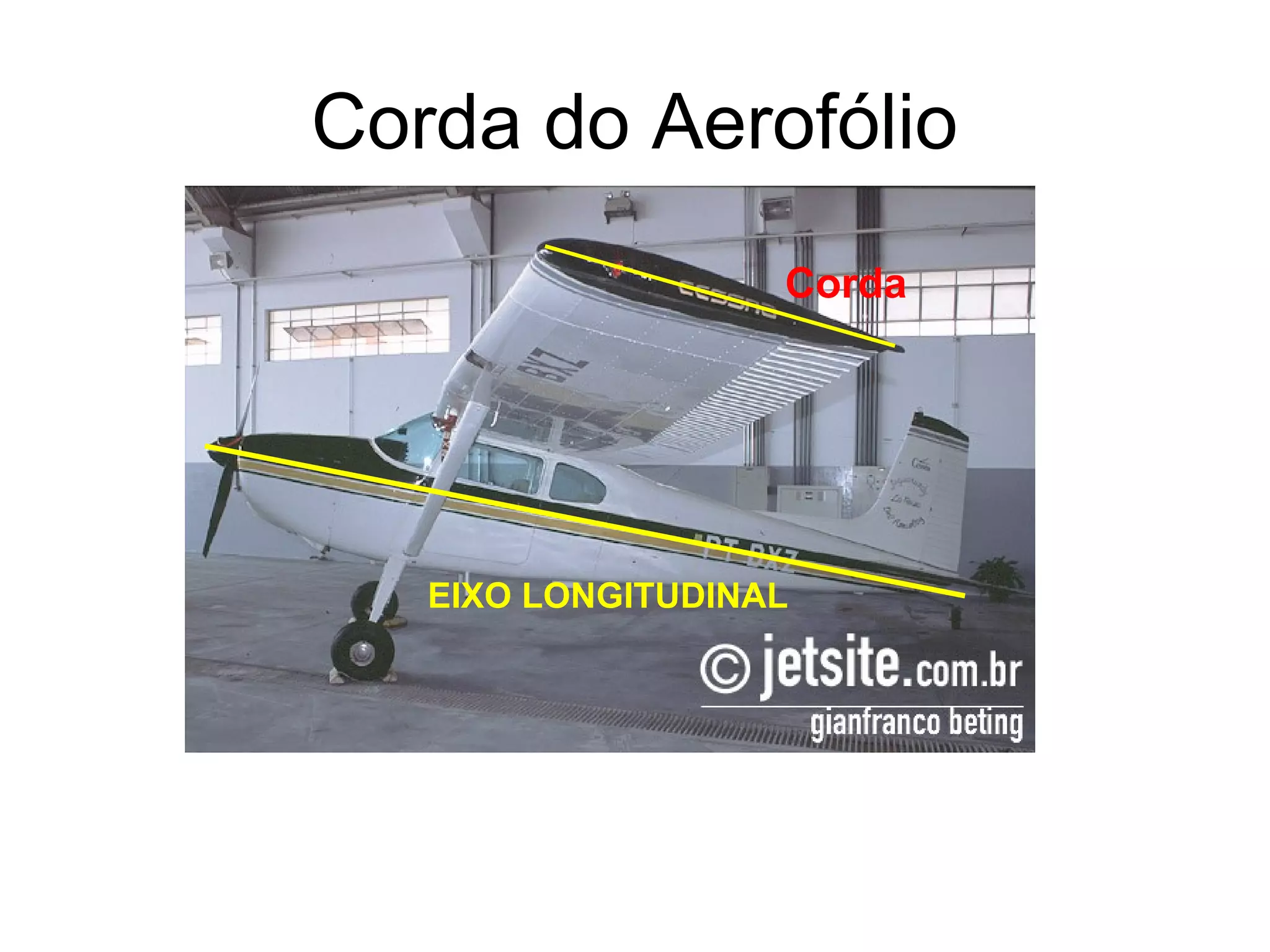

Corda do Aerofólio
Corda
EIXO LONGITUDINAL

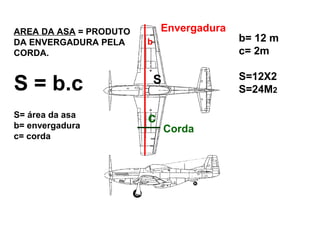

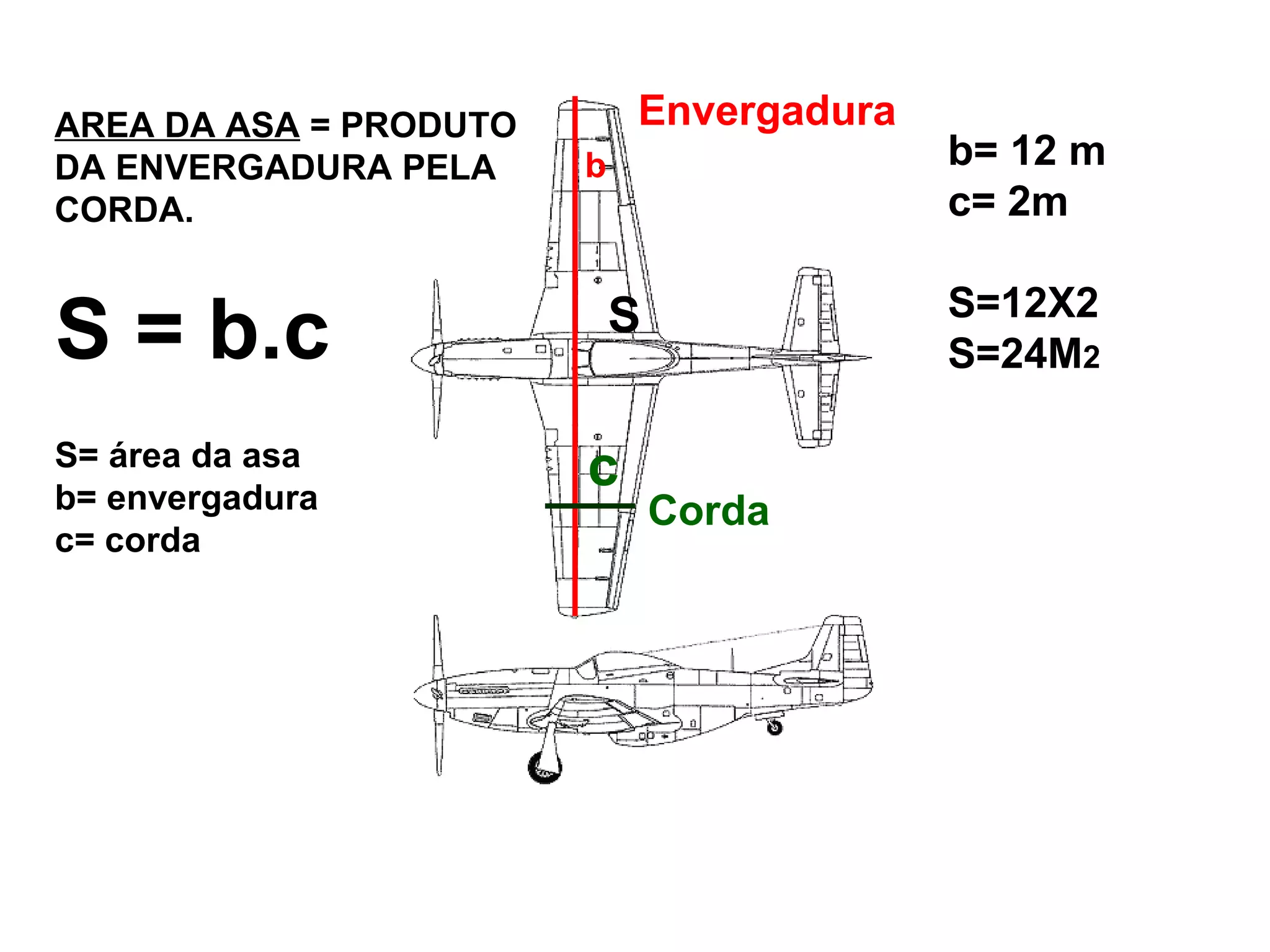

Envergadura
Corda
S
c
AREA DA ASA = PRODUTO
DA ENVERGADURA PELA
CORDA.
b
S = b.c
S= área da asa
b= envergadura
c= corda
b= 12 m
c= 2m
S=12X2
S=24M2

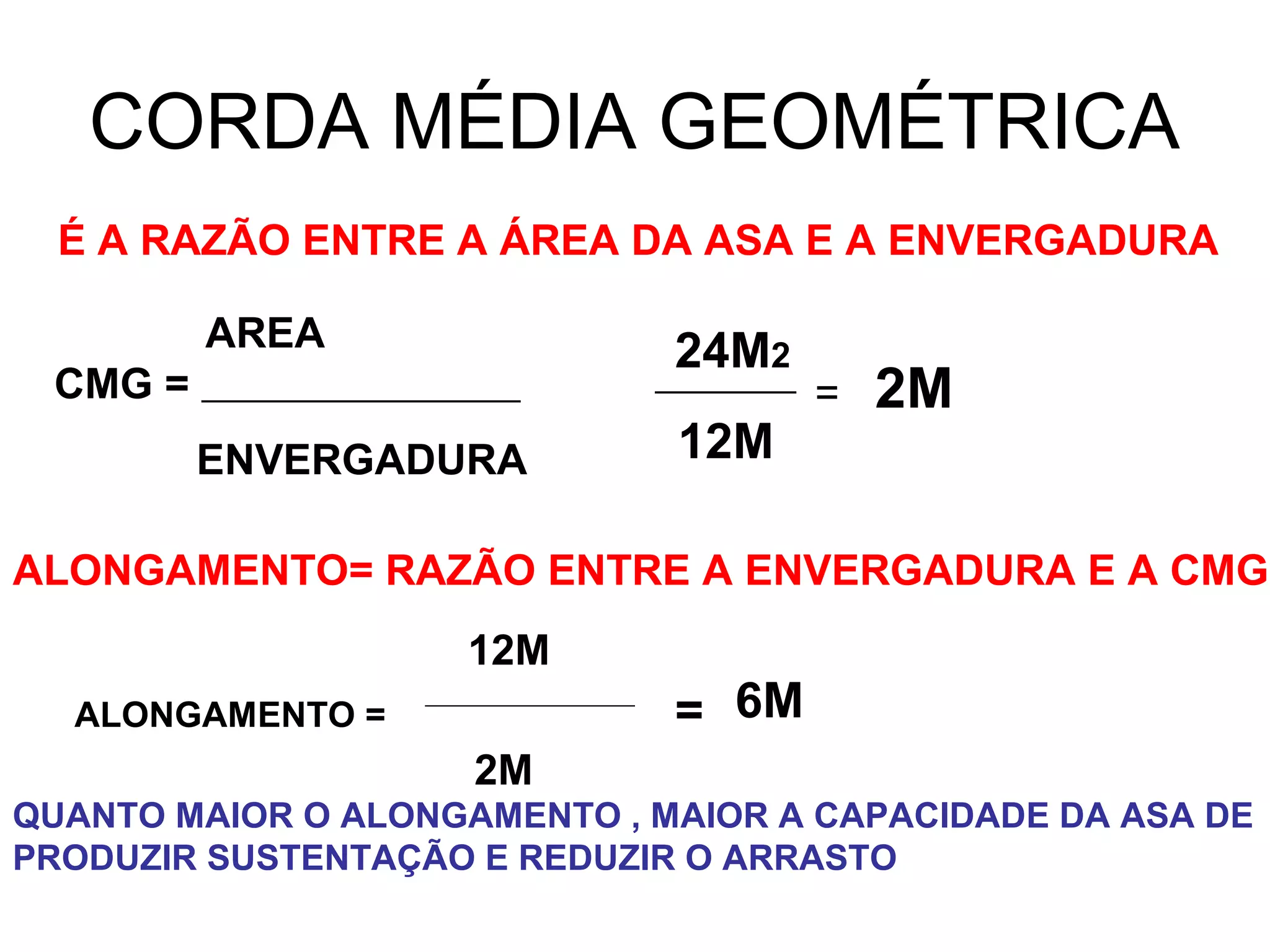

CORDA MÉDIA GEOMÉTRICA
É A RAZÃO ENTRE A ÁREA DA ASA E A ENVERGADURA
AREA
CMG = ___________________________
ENVERGADURA
24M2
________
12M
= 2M
ALONGAMENTO= RAZÃO ENTRE A ENVERGADURA E A CMG
ALONGAMENTO =
12M
2M
= 6M
QUANTO MAIOR O ALONGAMENTO , MAIOR A CAPACIDADE DA ASA DE
PRODUZIR SUSTENTAÇÃO E REDUZIR O ARRASTO

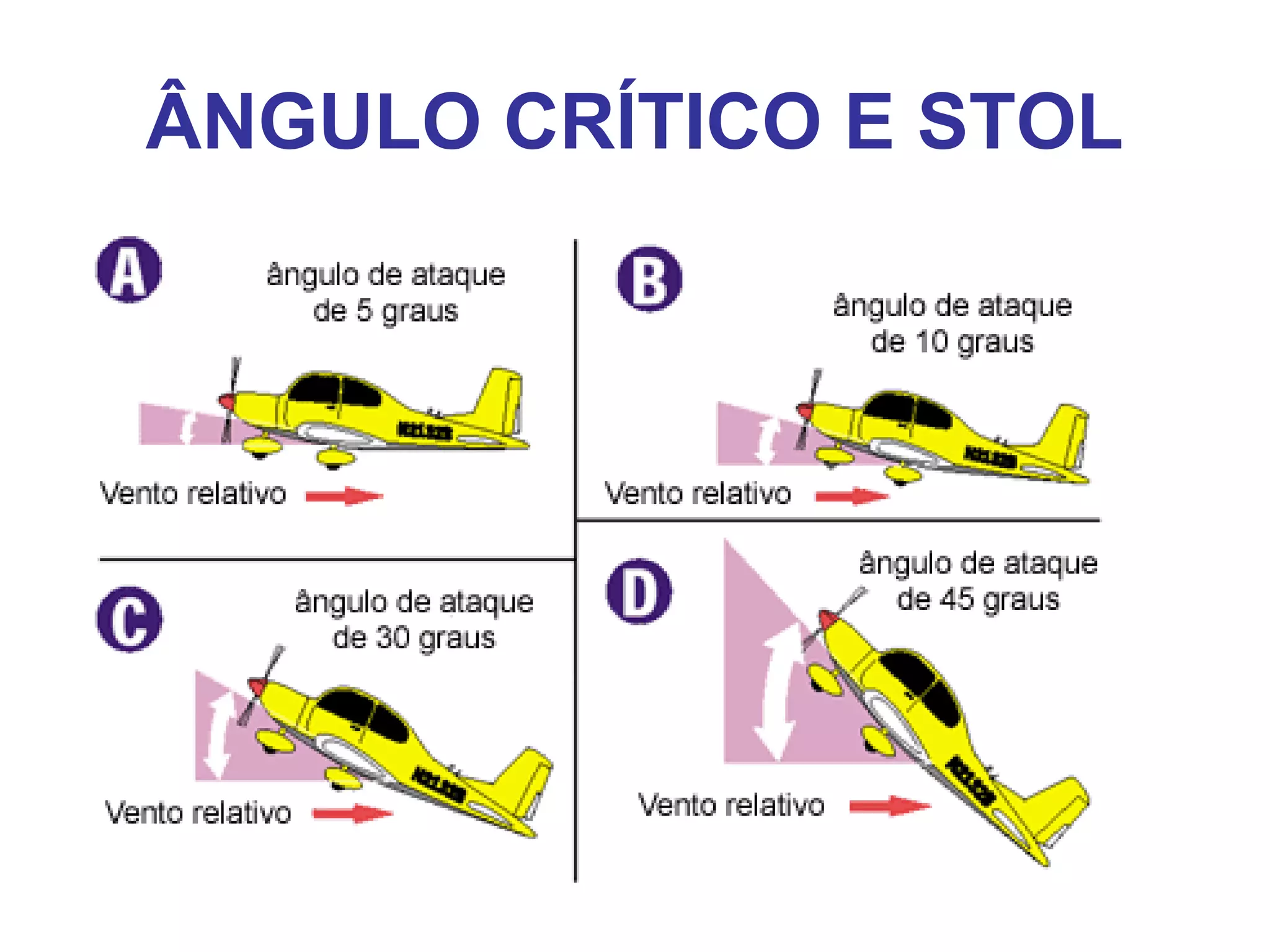

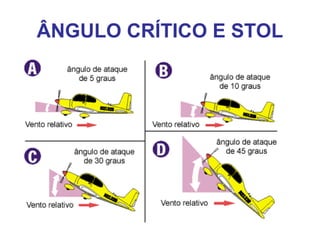

ÂNGULO CRÍTICO E STOL

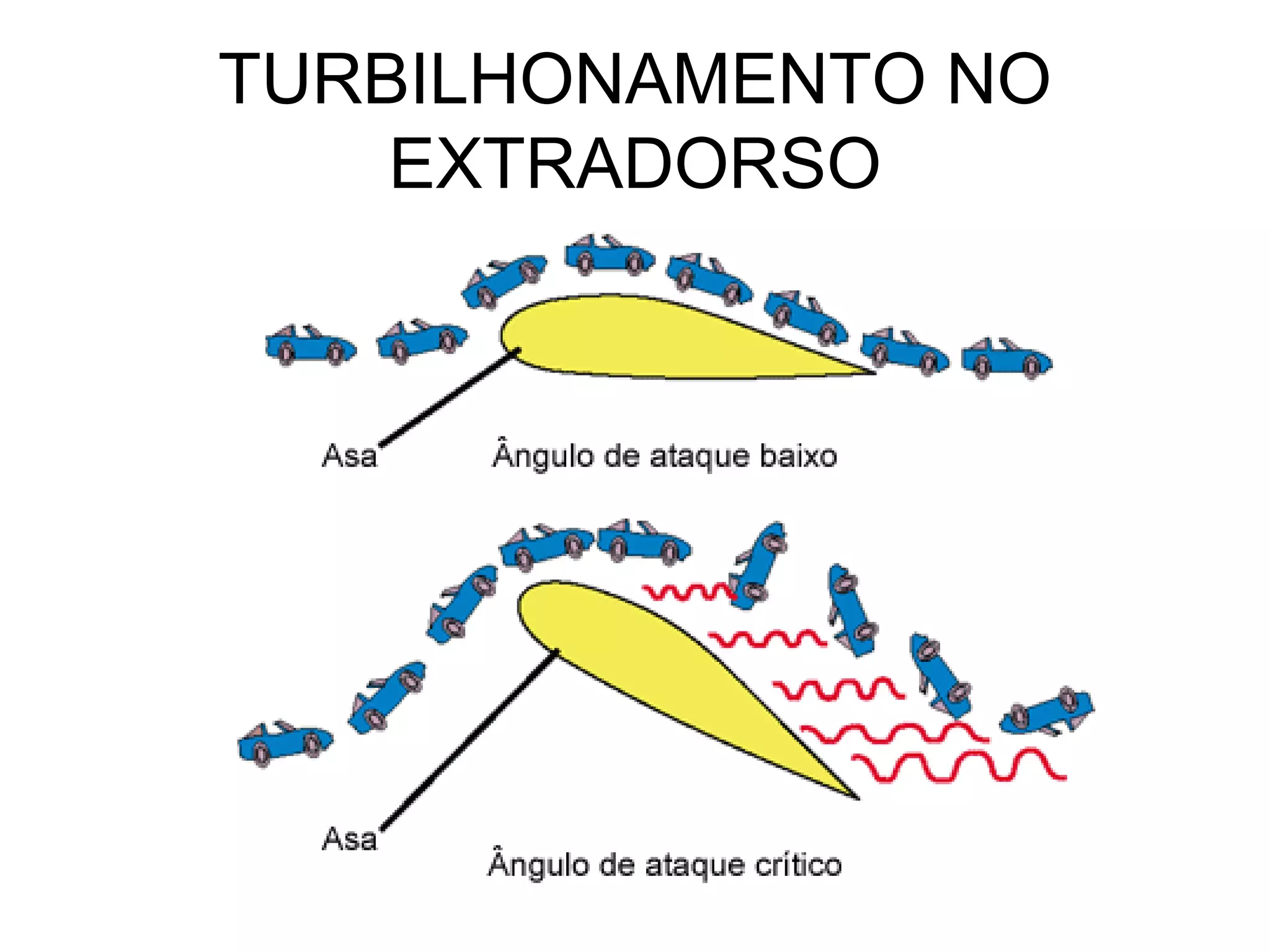

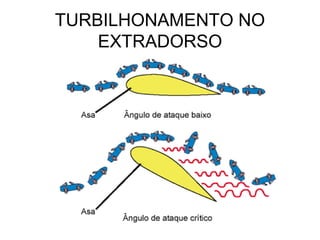

TURBILHONAMENTO NO
EXTRADORSO

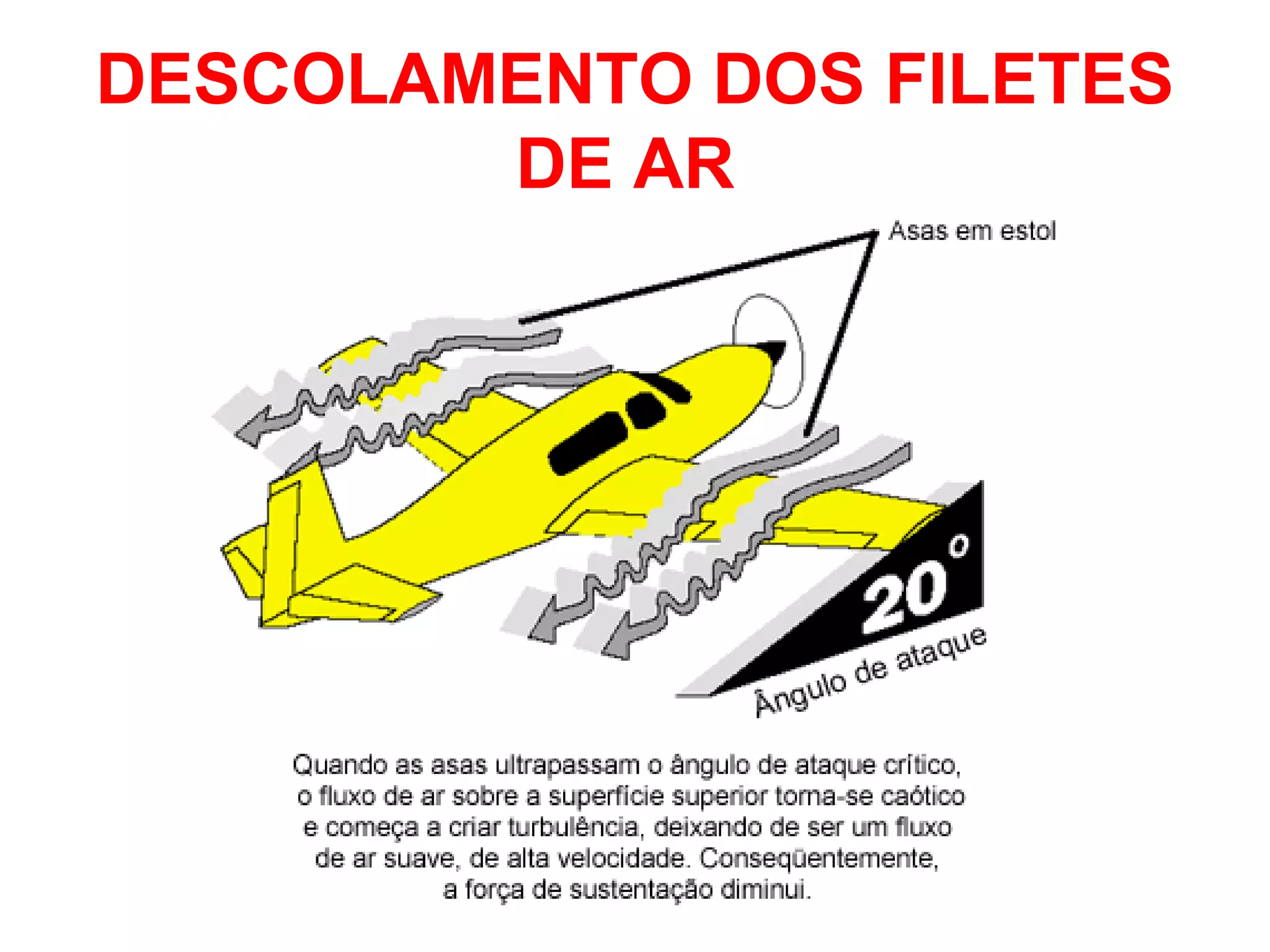

DESCOLAMENTO DOS FILETES
DE AR

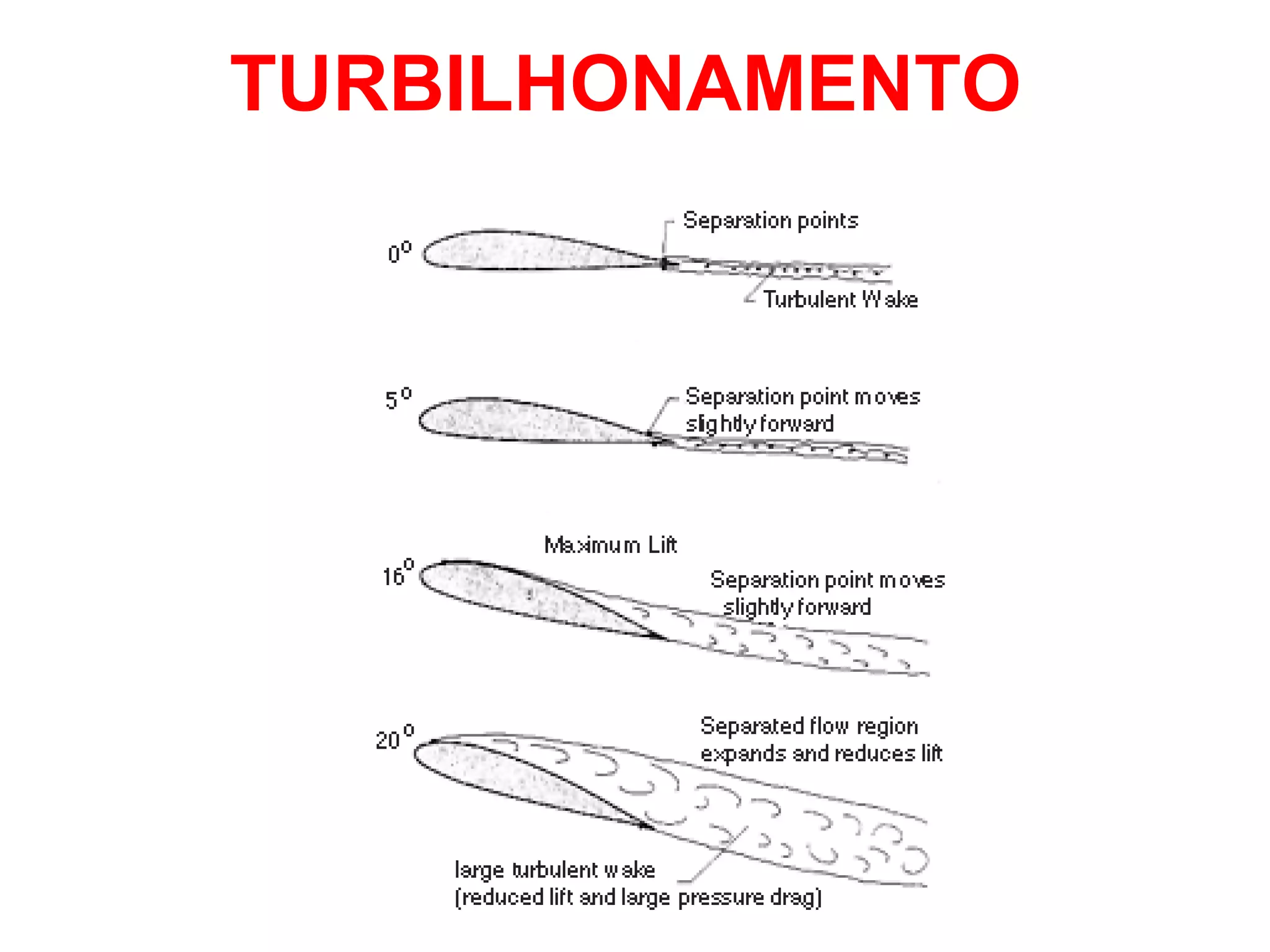

TURBILHONAMENTO

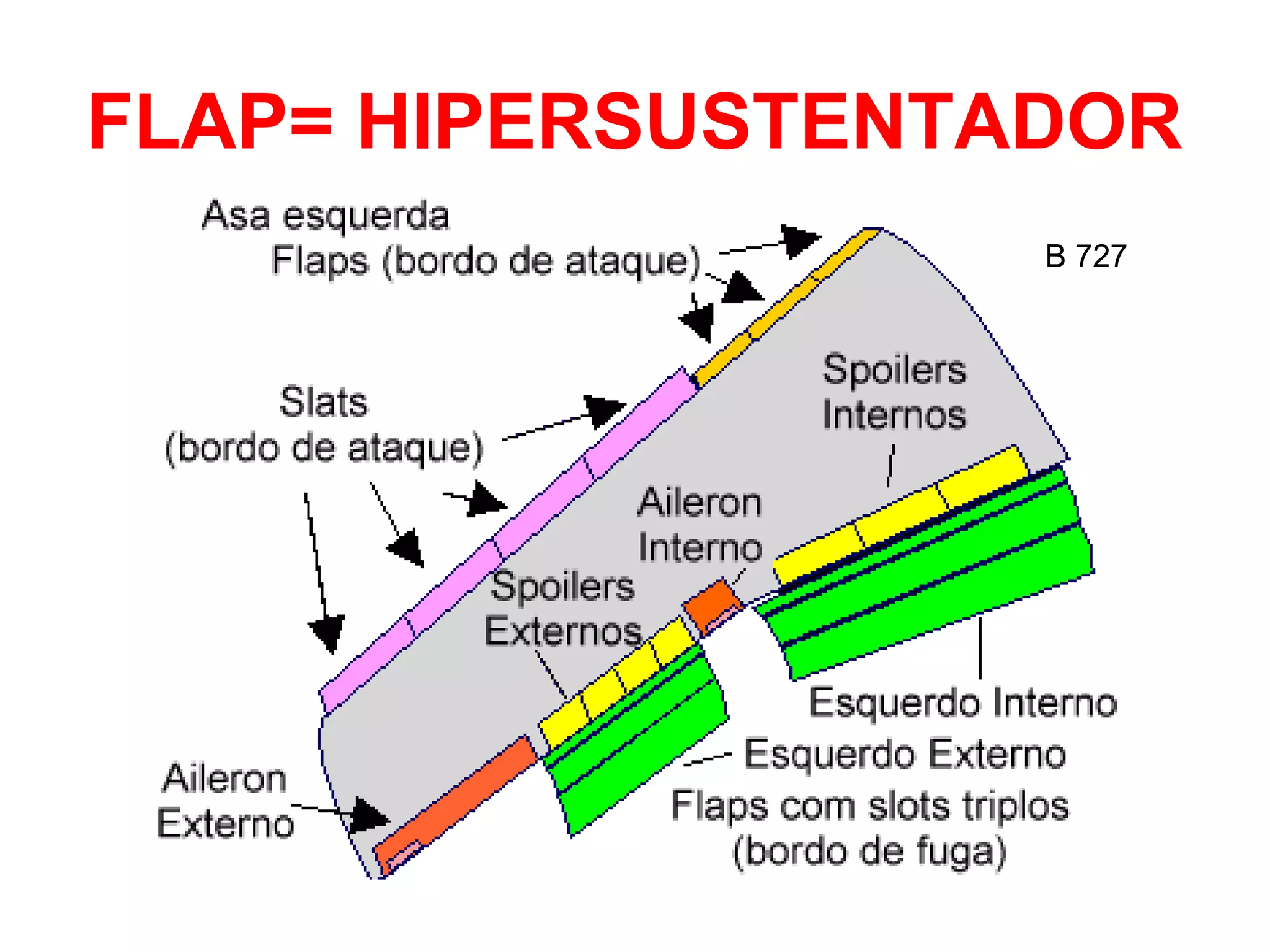

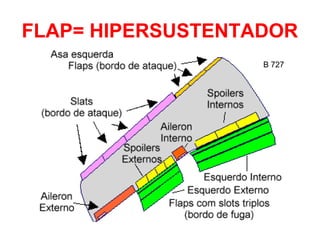

FLAP= HIPERSUSTENTADOR
B 727

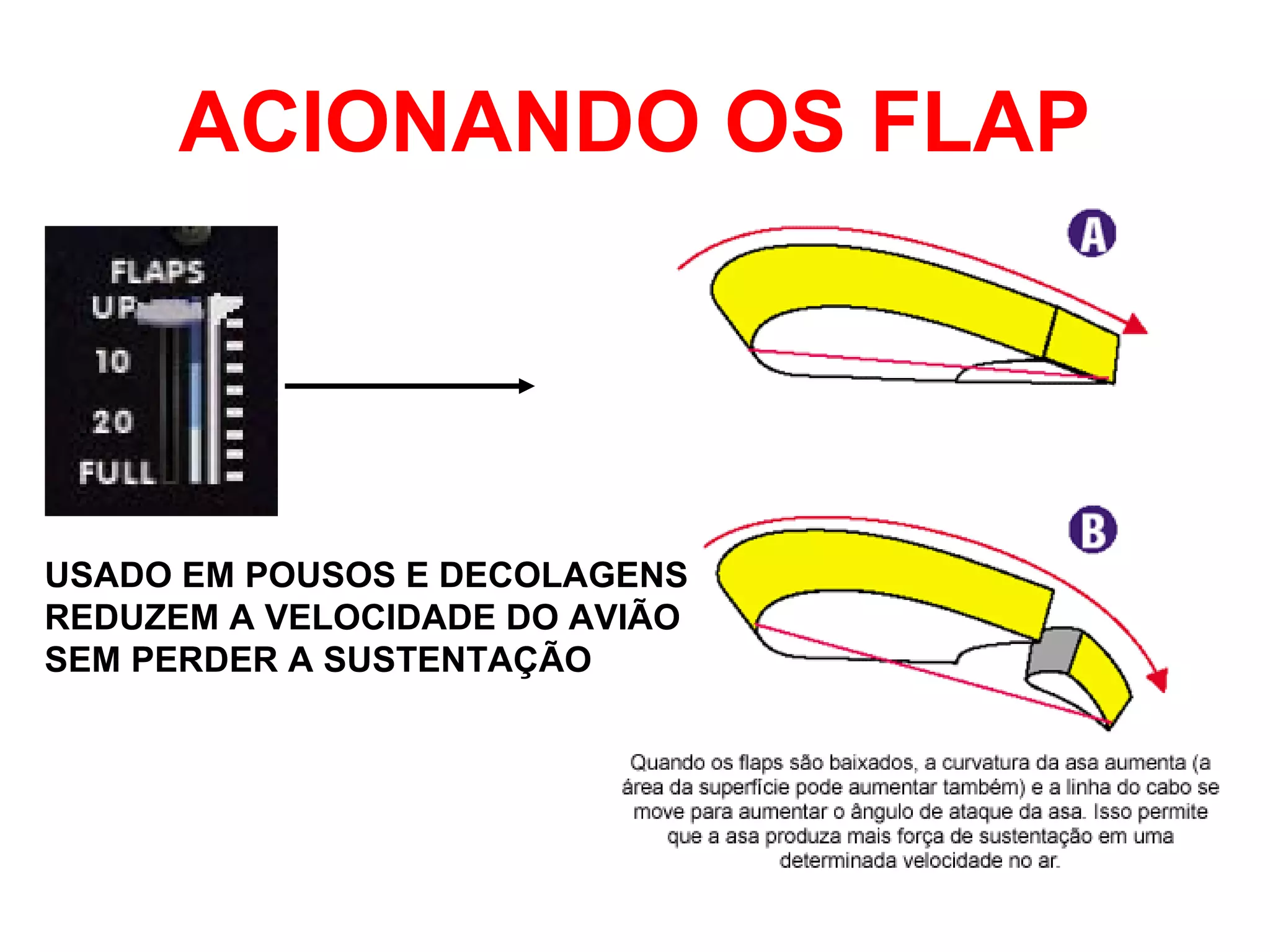

ACIONANDO OS FLAP
USADO EM POUSOS E DECOLAGENS
REDUZEM A VELOCIDADE DO AVIÃO
SEM PERDER A SUSTENTAÇÃO
SLAT=AUMENTA O ÂNGULO
CRÍTICO DA AERONAVE
DISPOSITIVO HIPERSUSTENTADOR

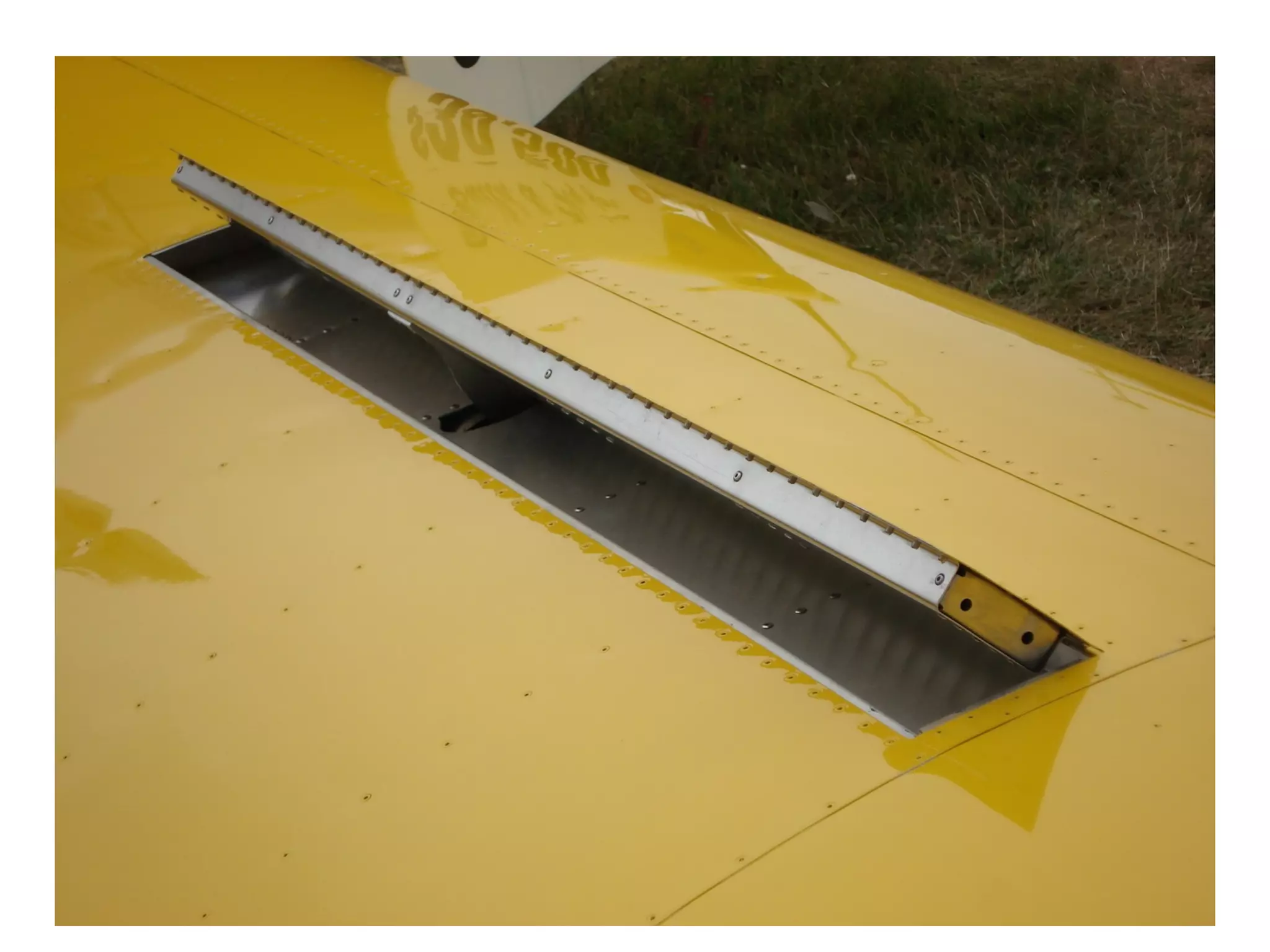

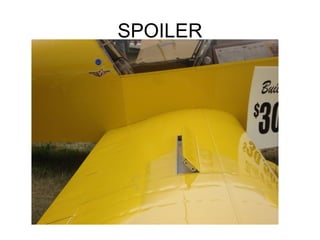

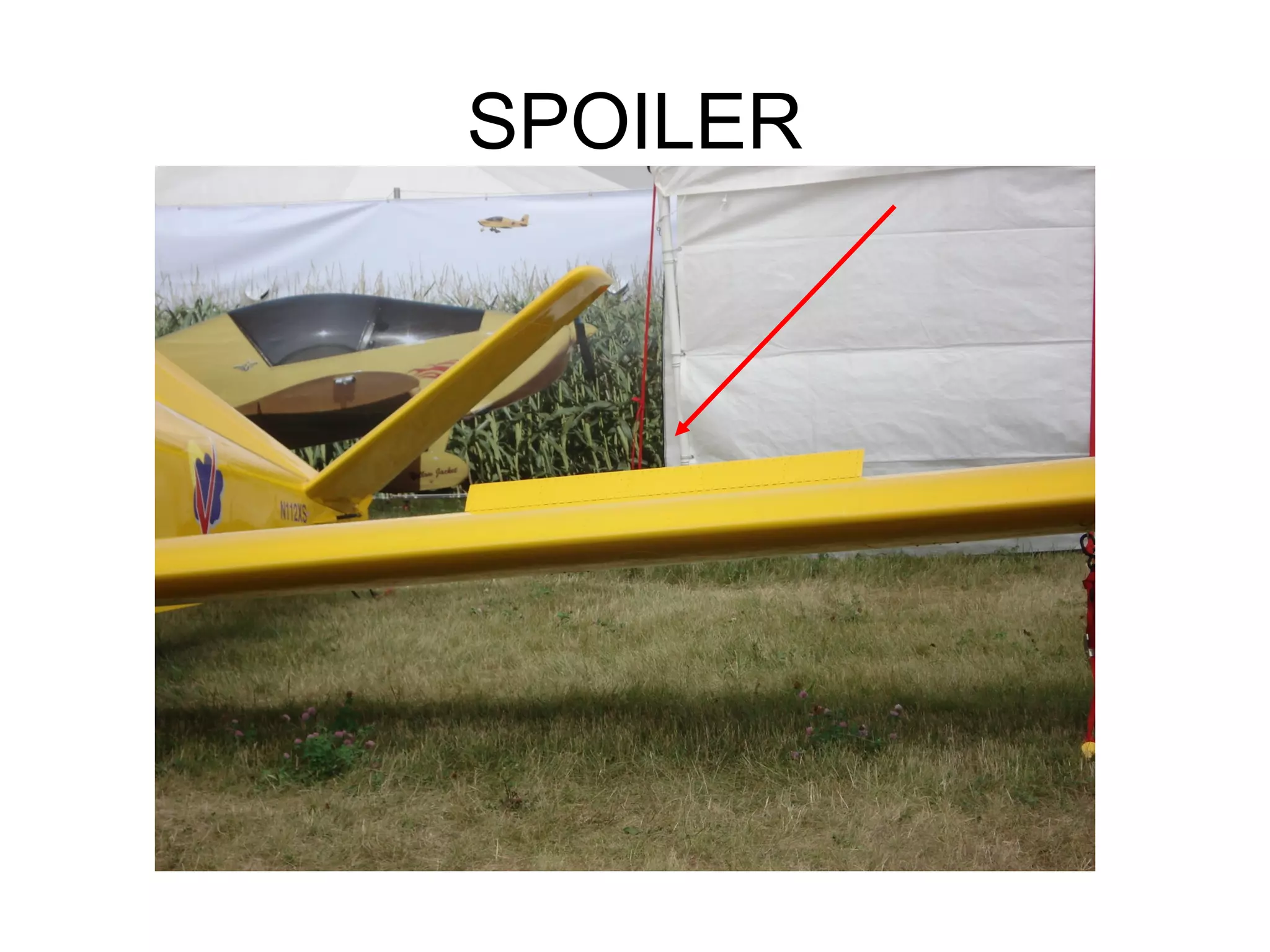

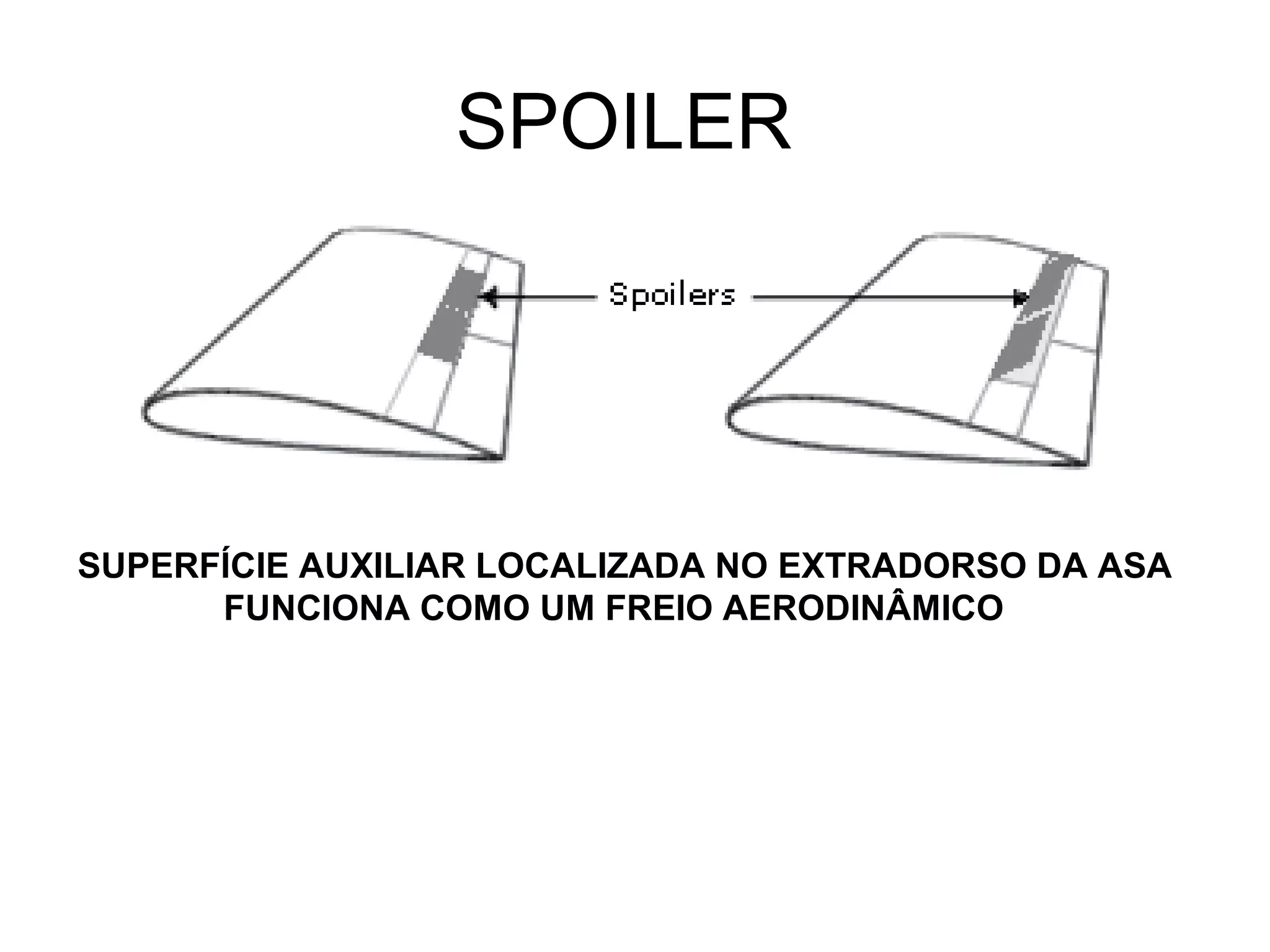

SPOILER
SUPERFÍCIE AUXILIAR LOCALIZADA NO EXTRADORSO DA ASA
FUNCIONA COMO UM FREIO AERODINÂMICO
SPOILER
SPOILER

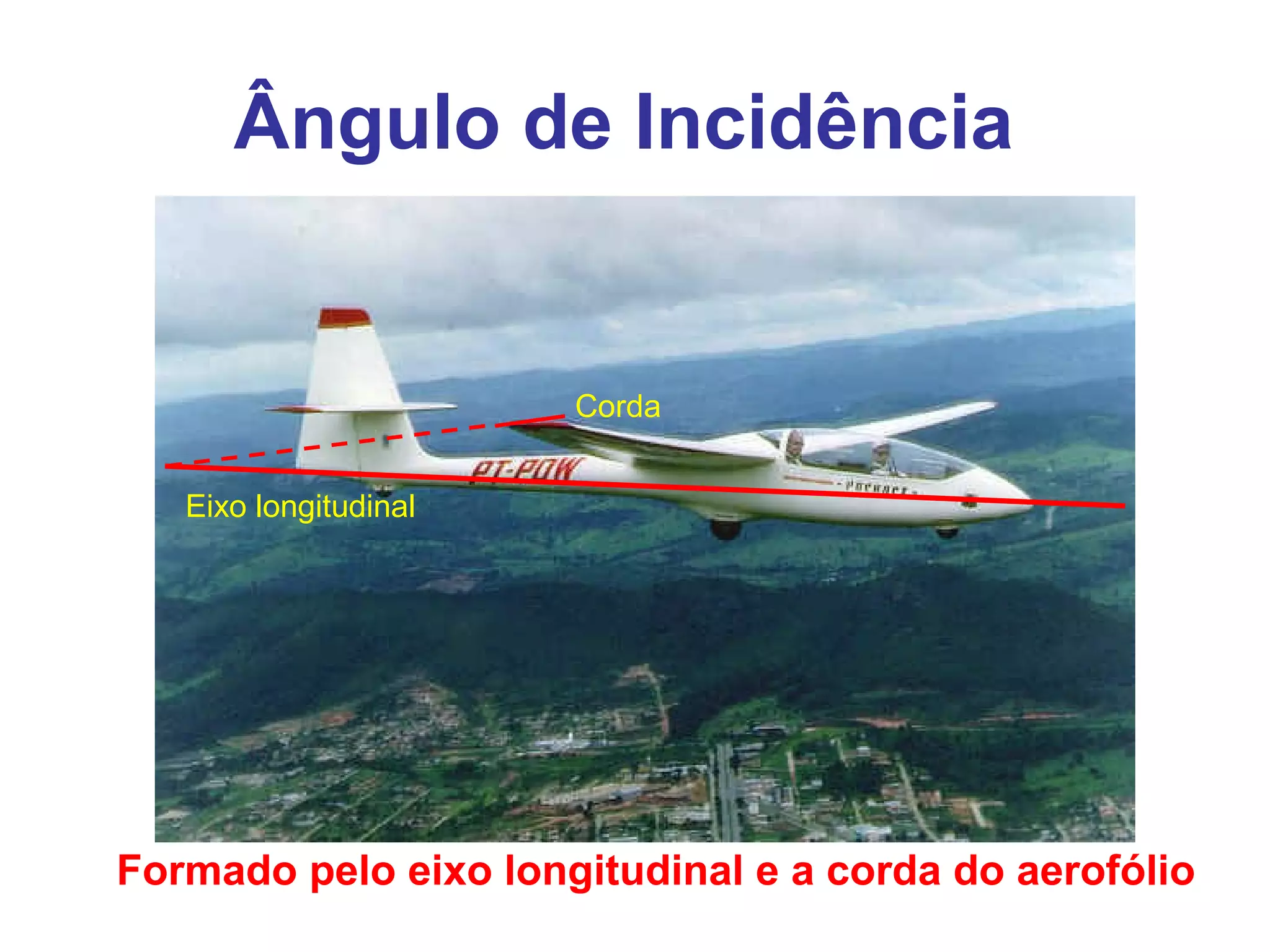

Ângulo de Incidência
Eixo longitudinal
Corda
Formado pelo eixo longitudinal e a corda do aerofólio

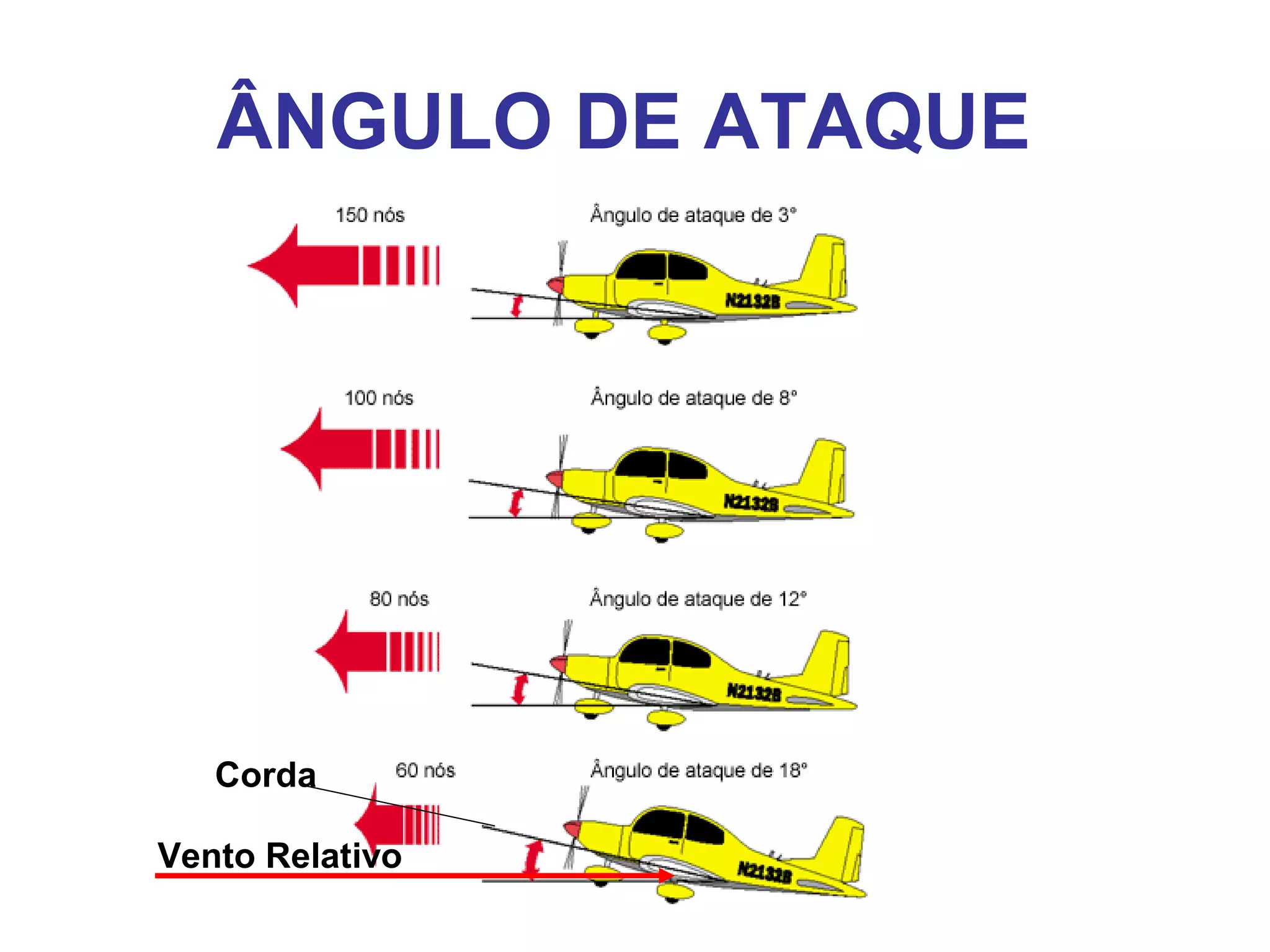

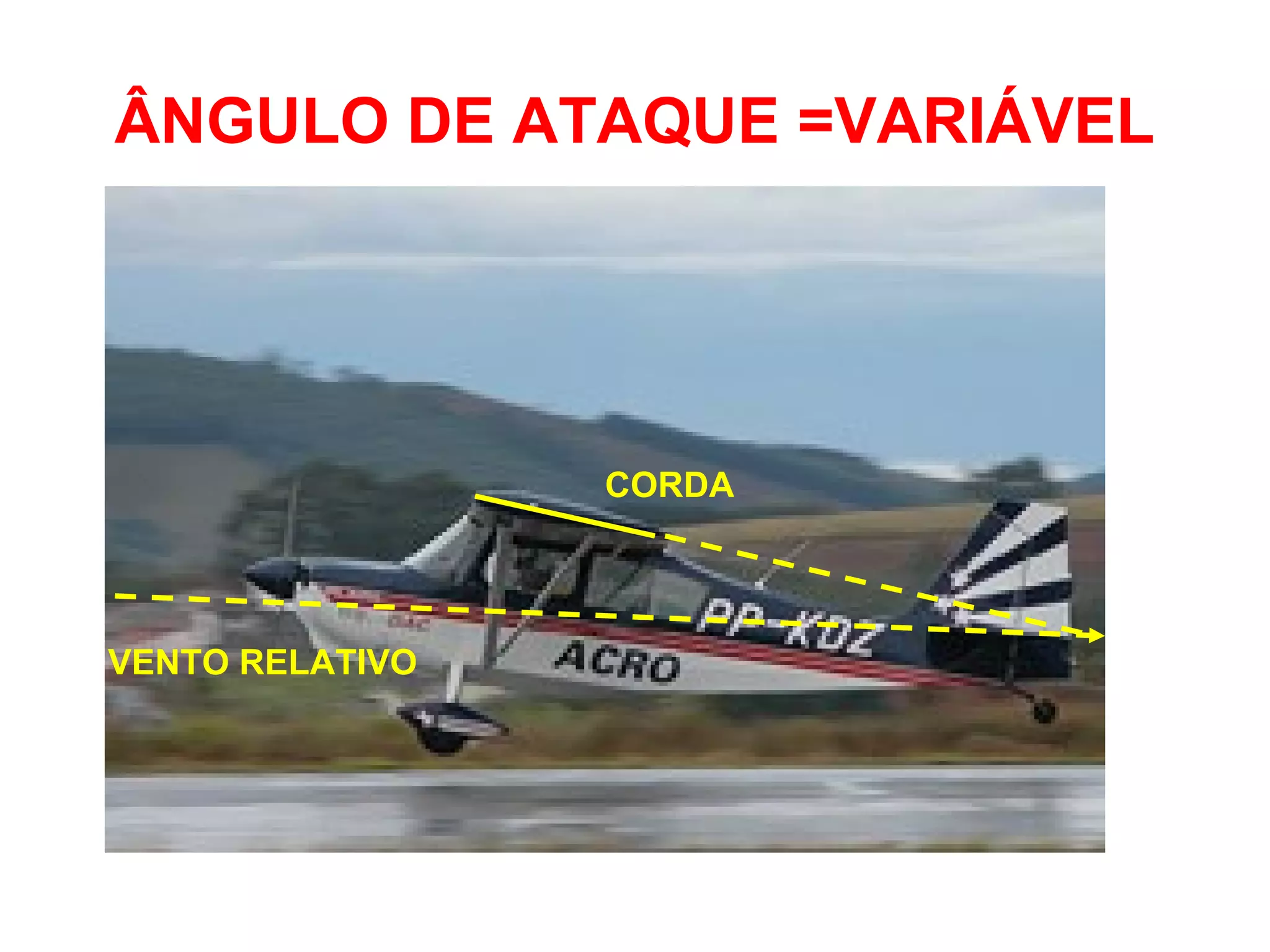

ÂNGULO DE ATAQUE =VARIÁVEL
VENTO RELATIVO
CORDA
ÂNGULO DE ATAQUE
Vento Relativo
Corda

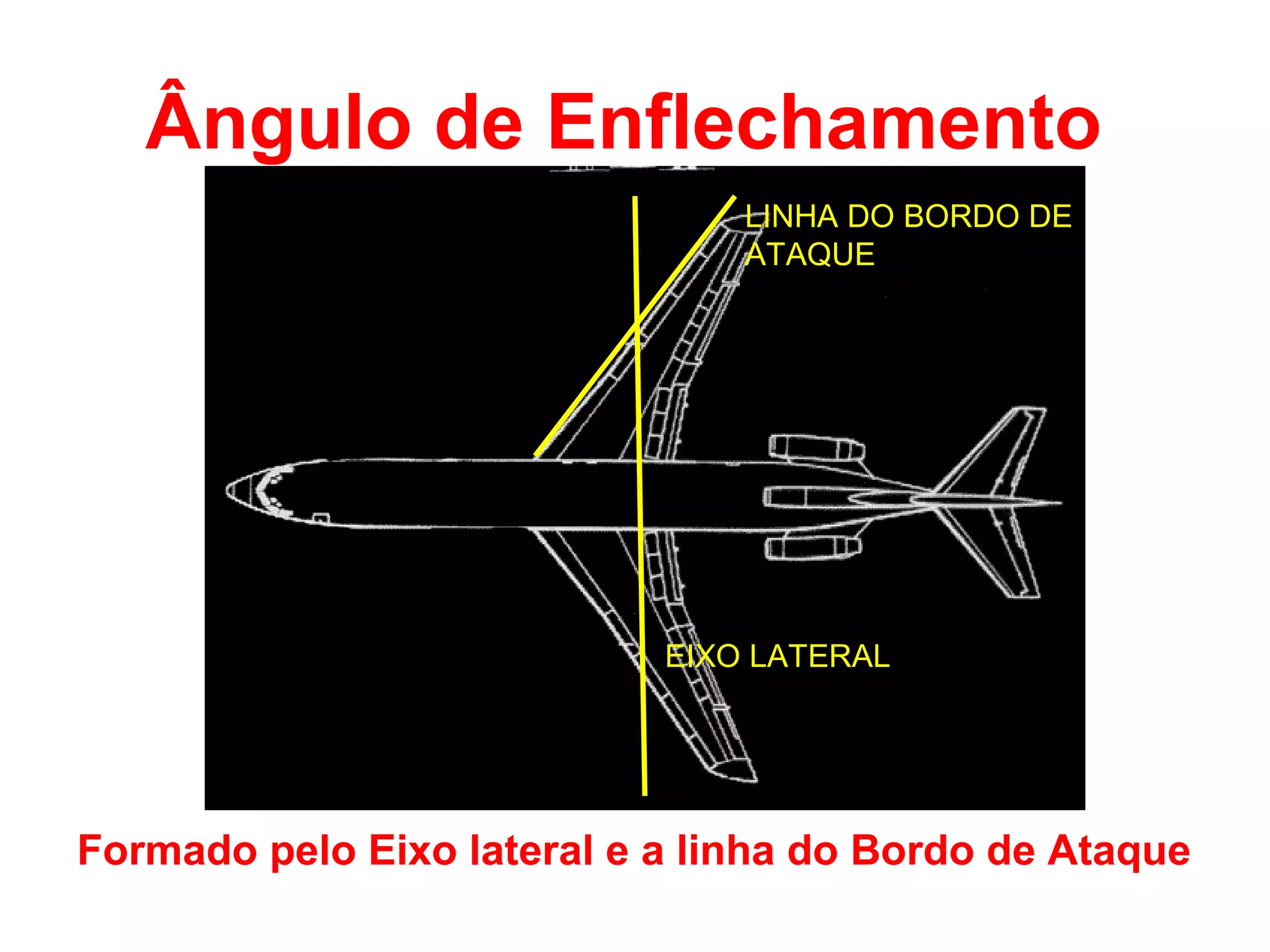

Ângulo de Enflechamento
Formado pelo Eixo lateral e a linha do Bordo de Ataque
EIXO LATERAL
LINHA DO BORDO DE
ATAQUE

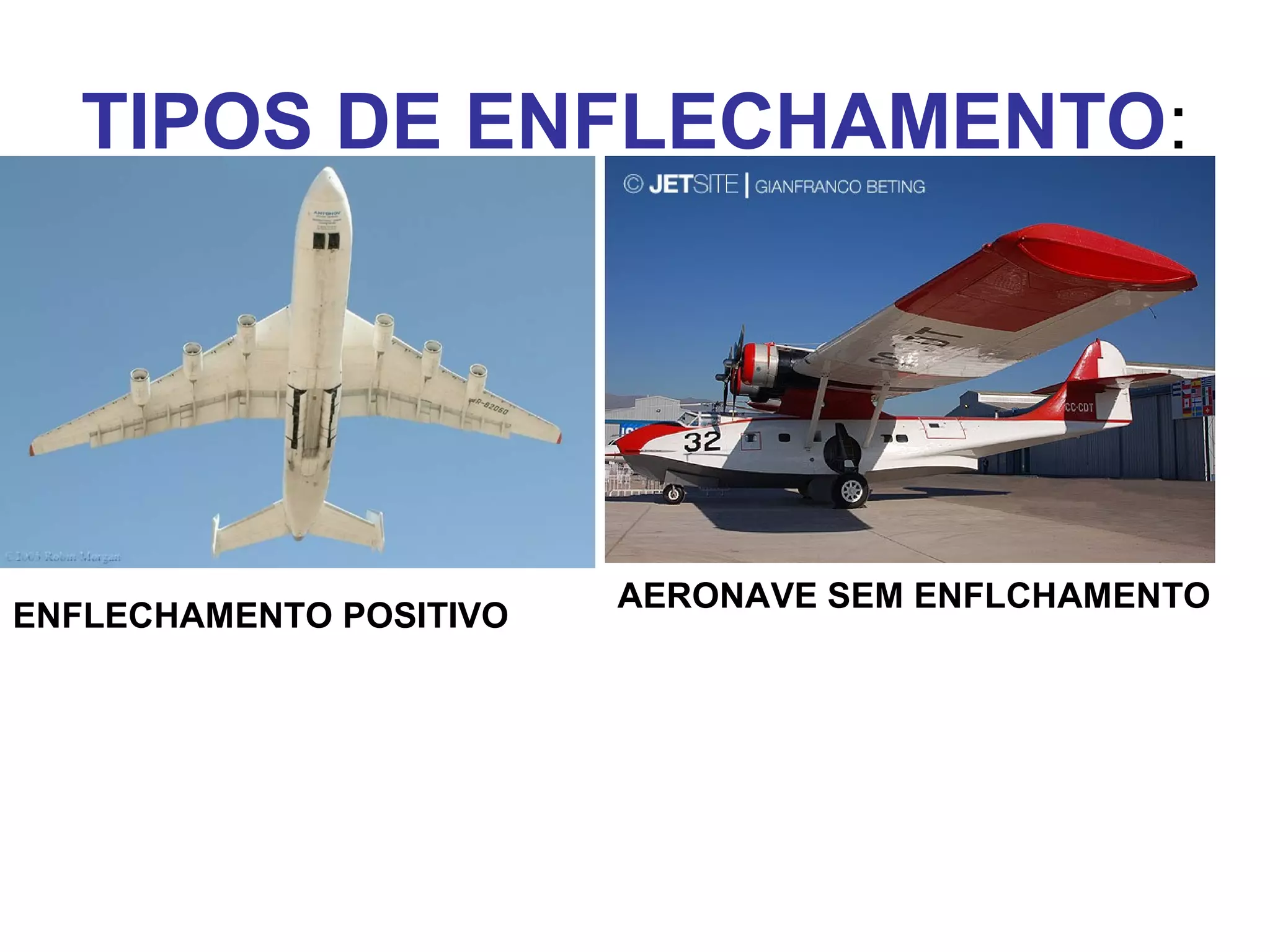

TIPOS DE ENFLECHAMENTO:
ENFLECHAMENTO POSITIVO
AERONAVE SEM ENFLCHAMENTO

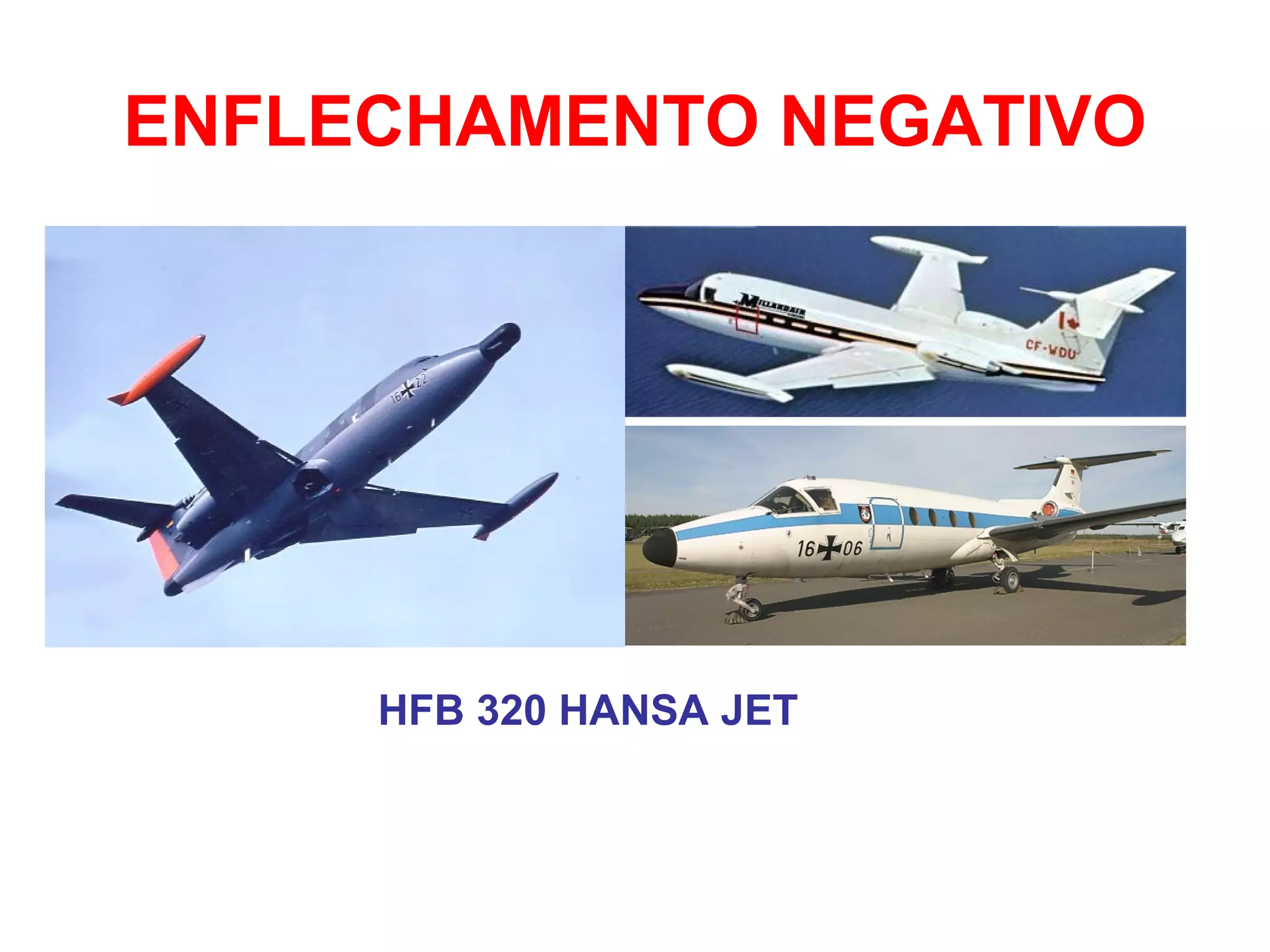

ENFLECHAMENTO NEGATIVO
HFB 320 HANSA JET

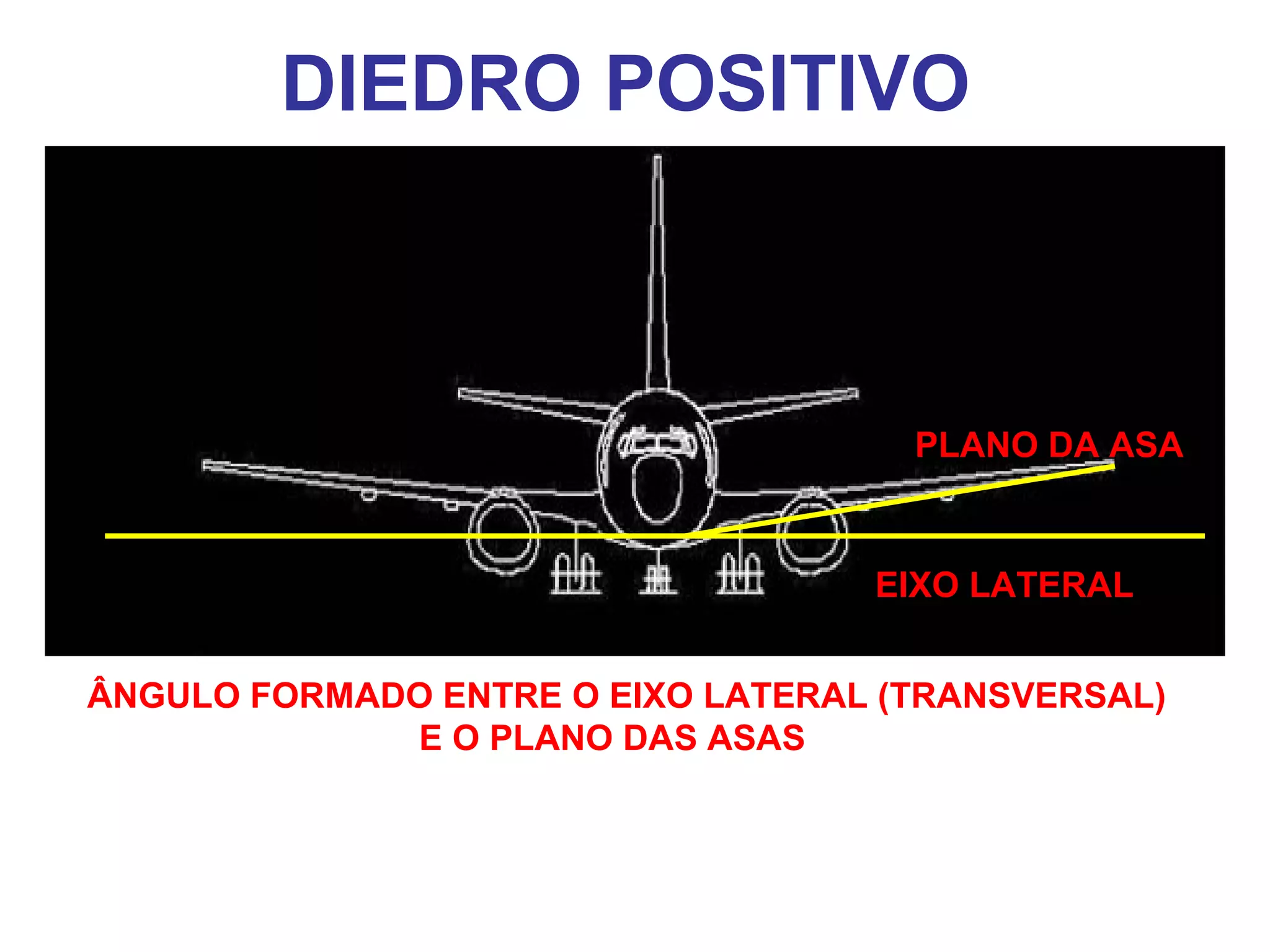

DIEDRO POSITIVO
EIXO LATERAL
PLANO DA ASA
ÂNGULO FORMADO ENTRE O EIXO LATERAL (TRANSVERSAL)
E O PLANO DAS ASAS

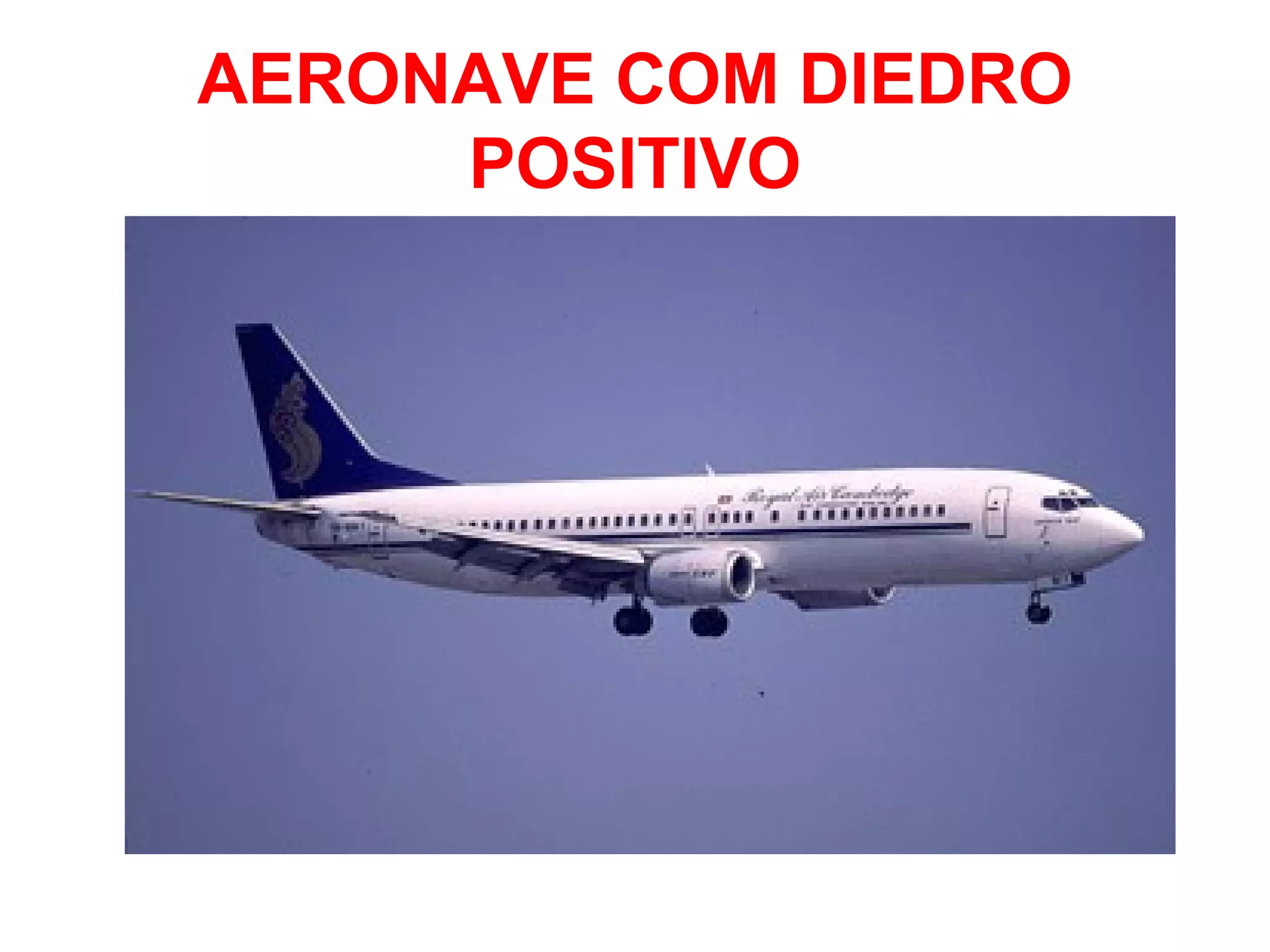

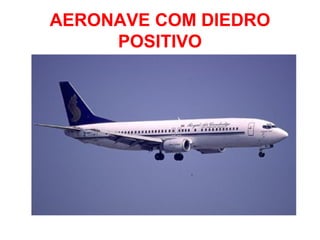

AERONAVE COM DIEDRO
POSITIVO
DIEDRO NULO
EIXO LATERAL

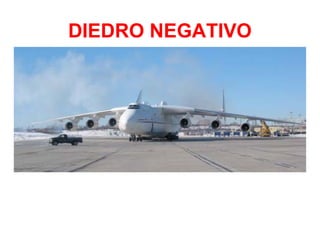

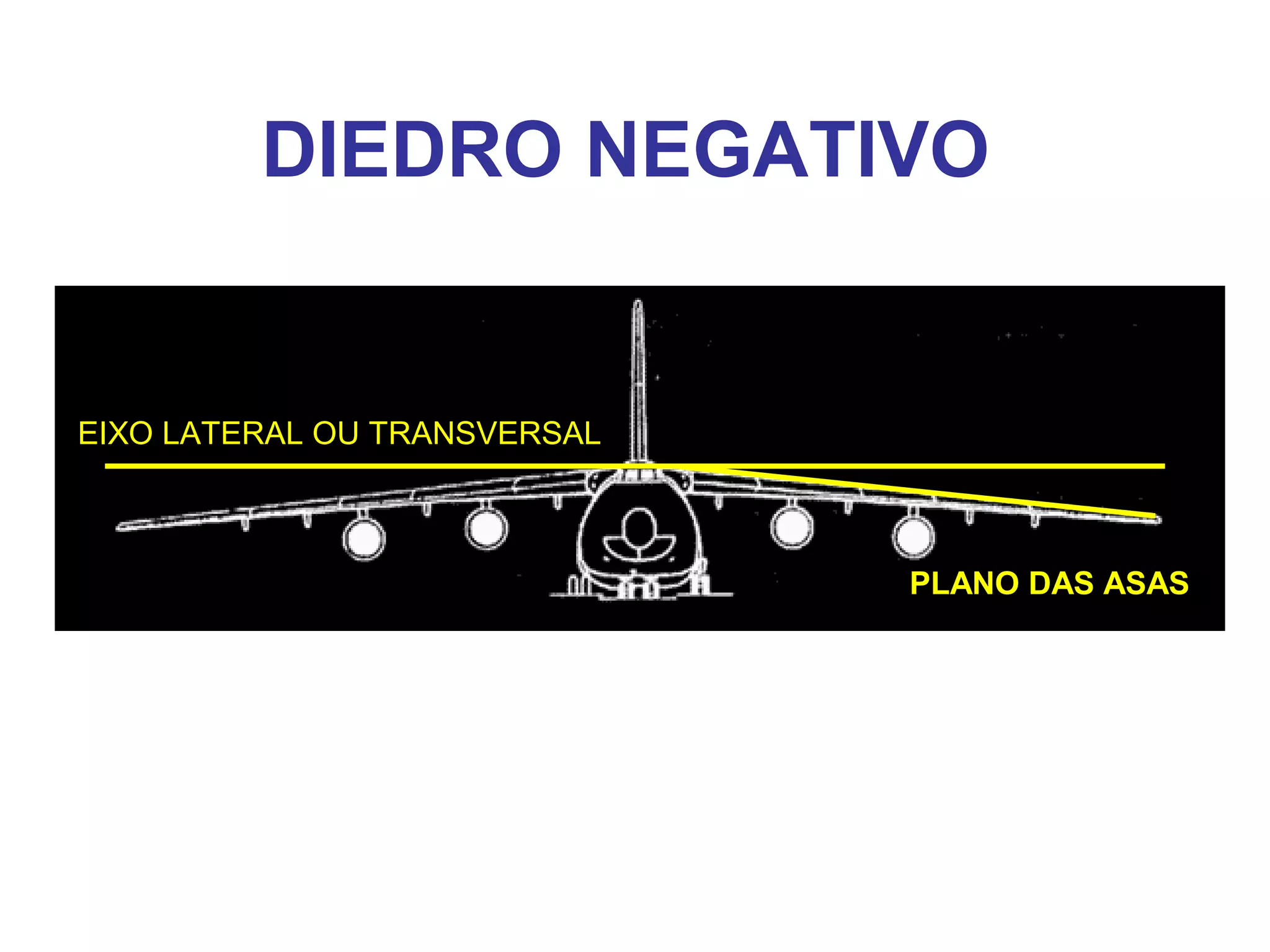

DIEDRO NEGATIVO
EIXO LATERAL OU TRANSVERSAL
PLANO DAS ASAS

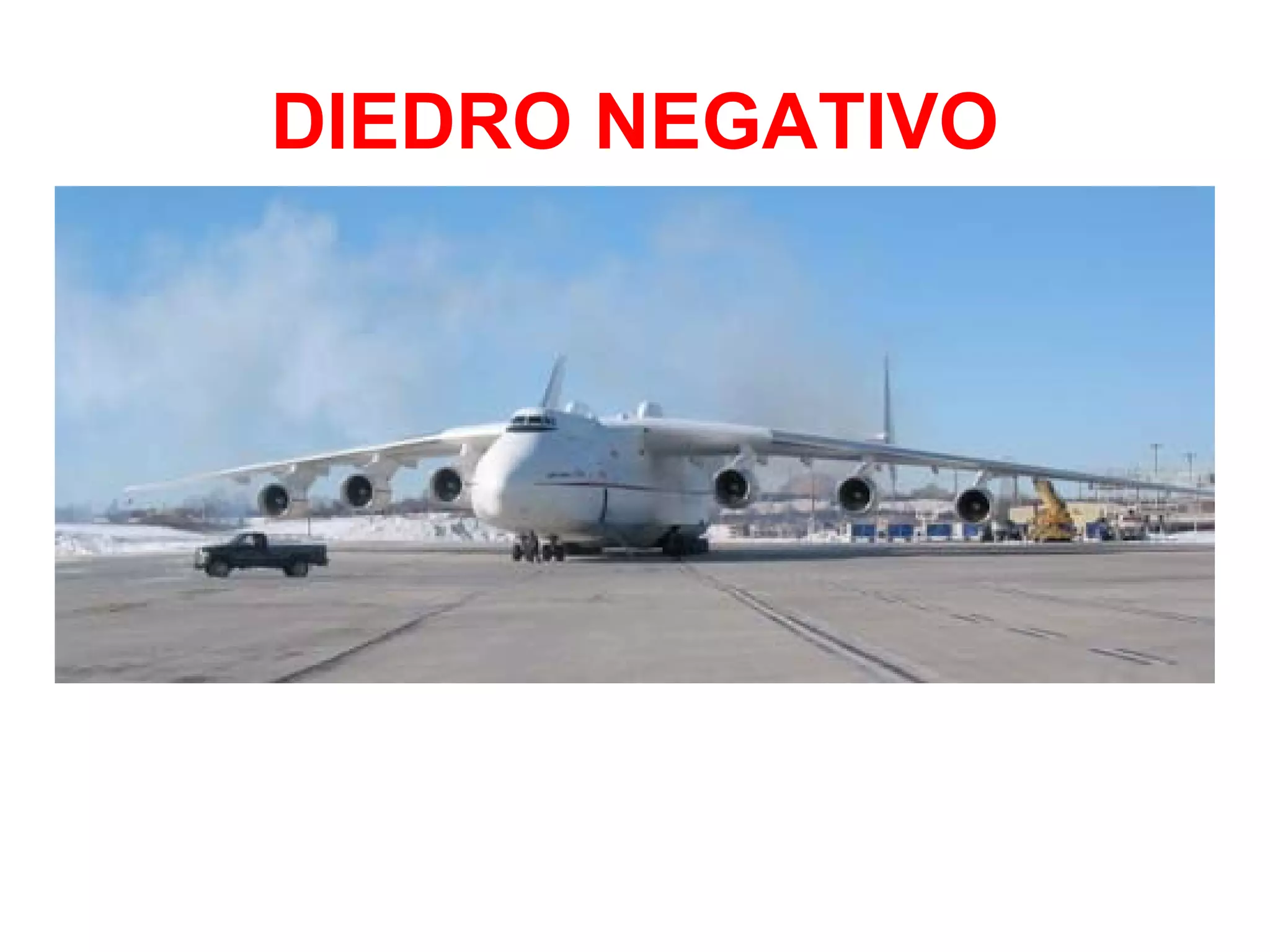

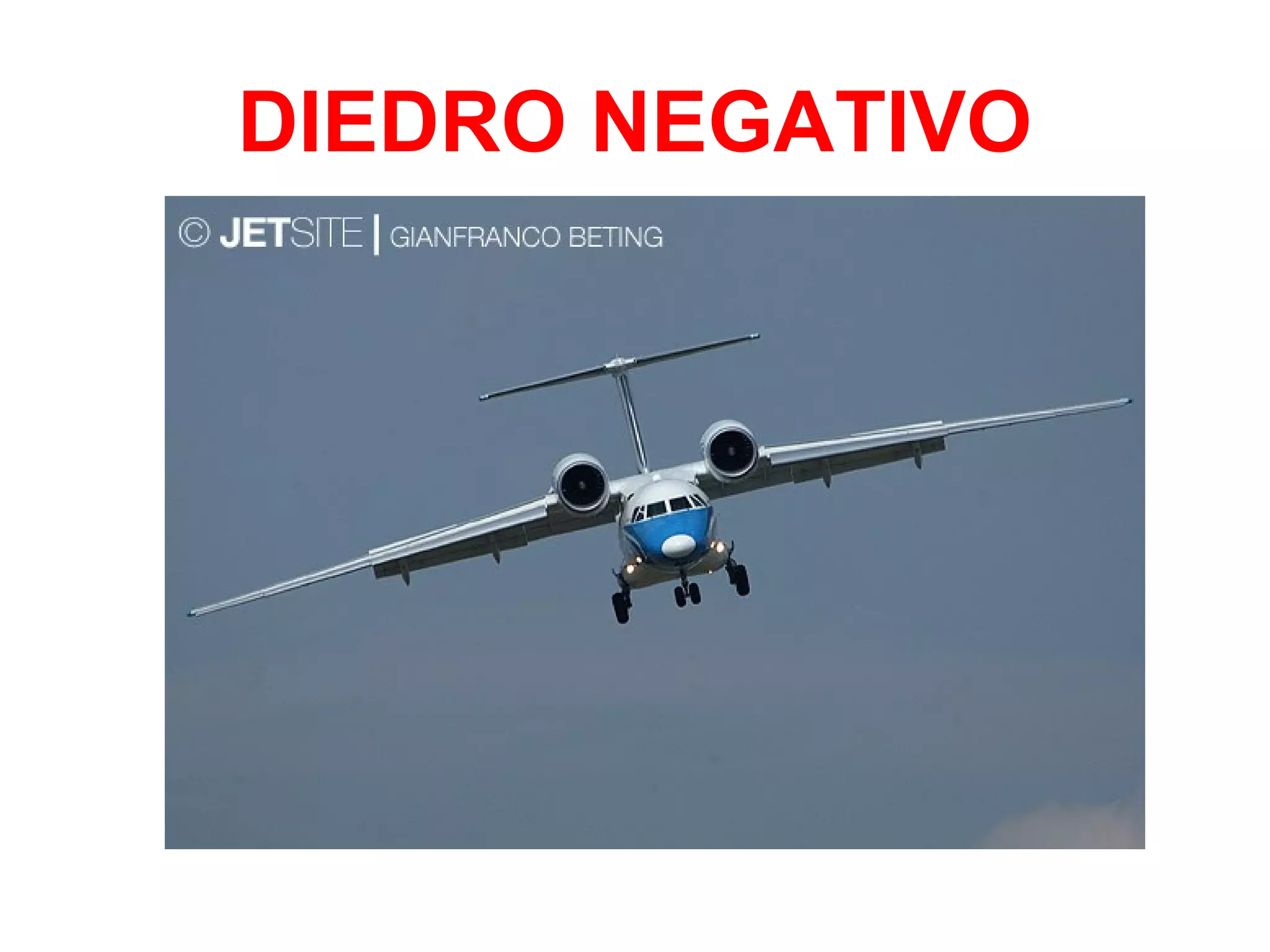

DIEDRO NEGATIVO
DIEDRO NEGATIVO

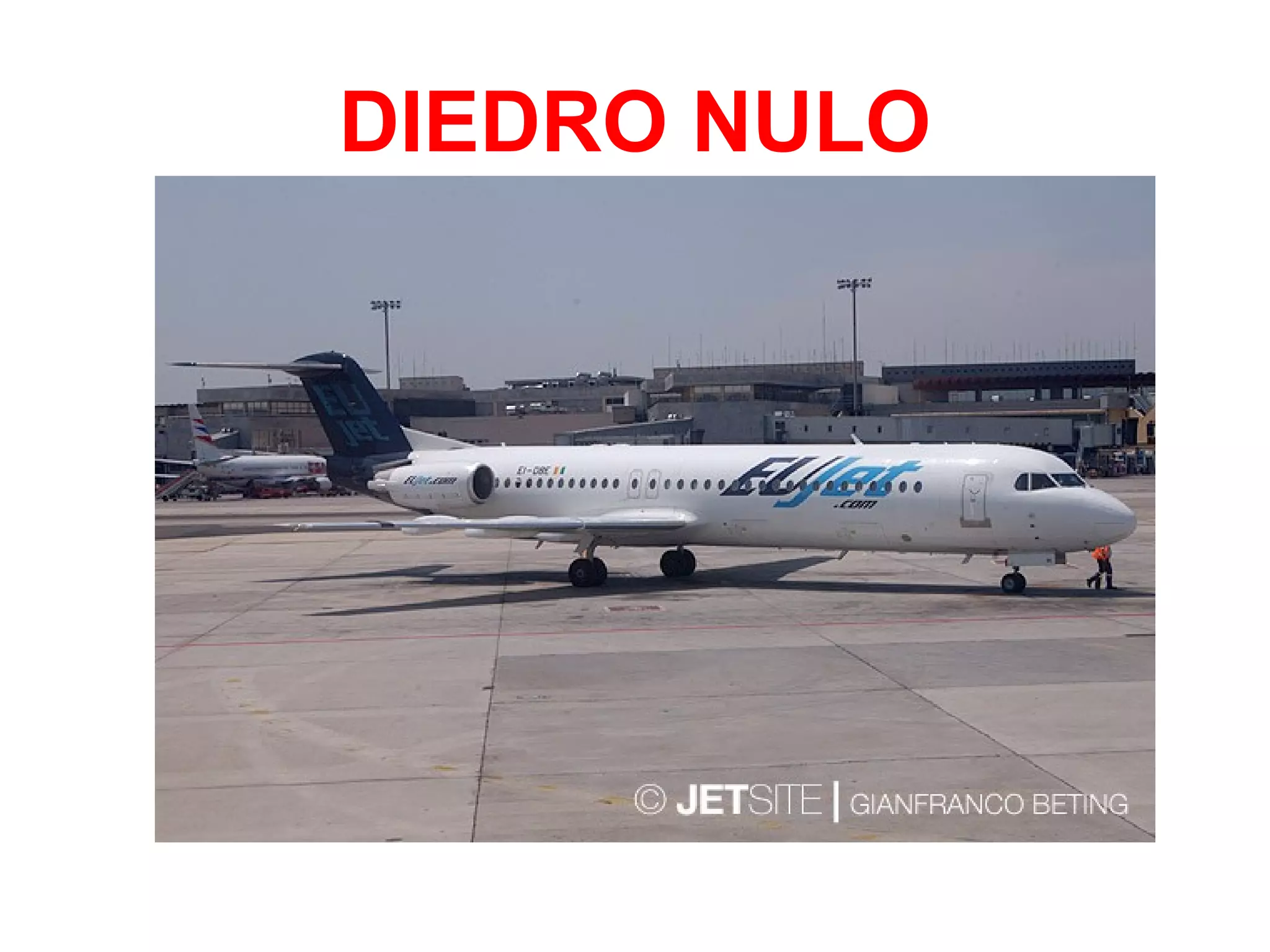

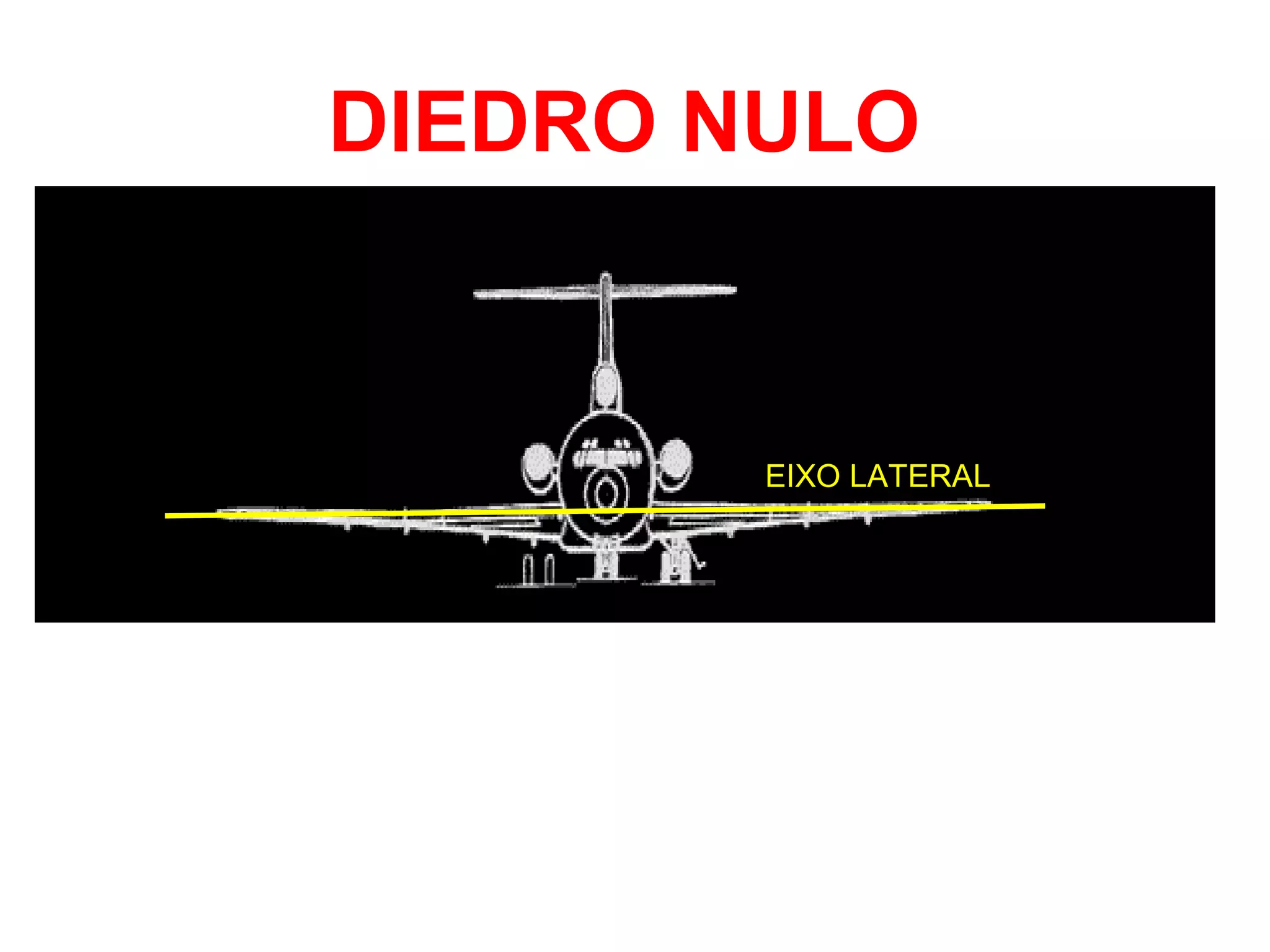

DIEDRO NULO

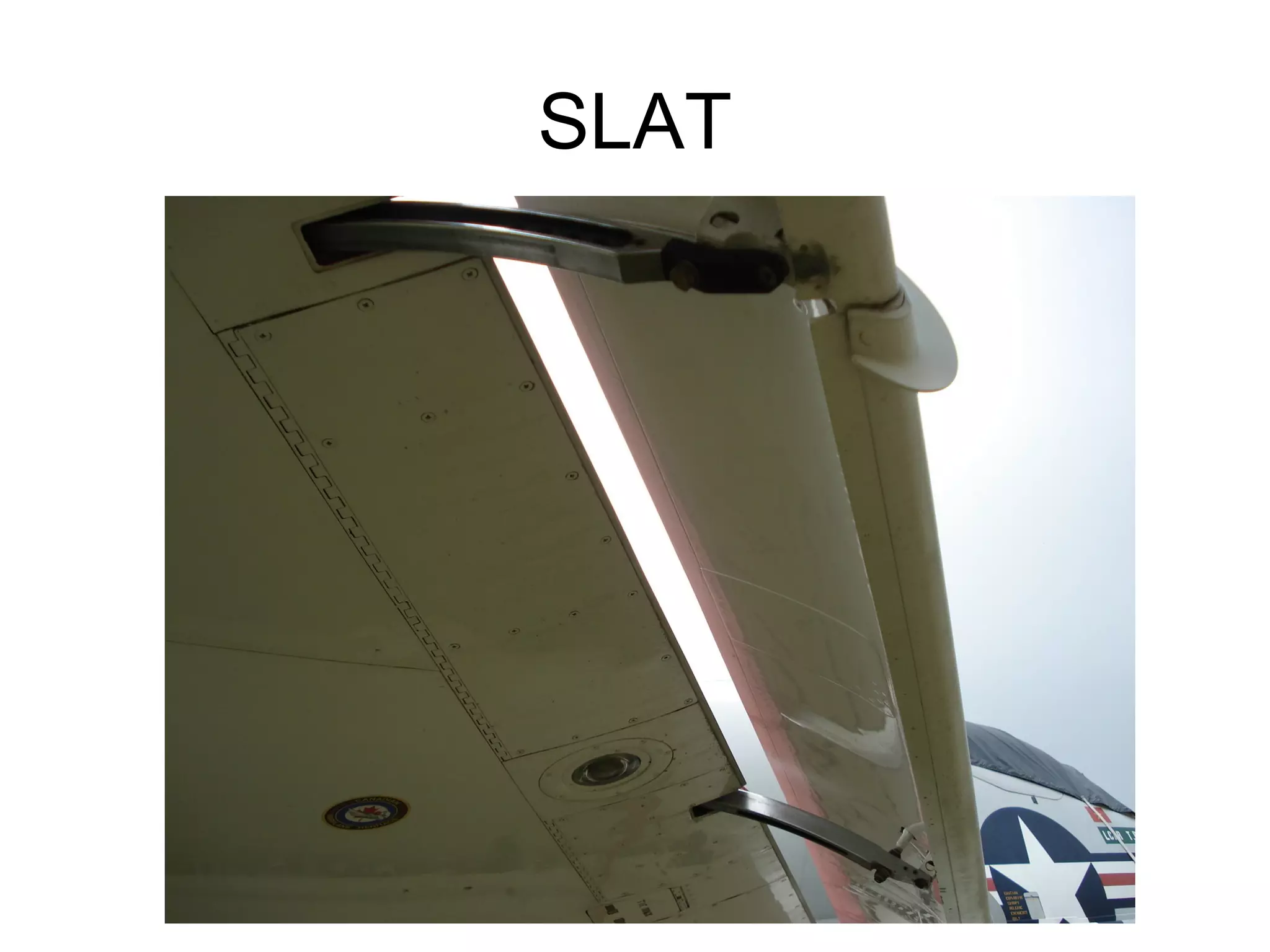

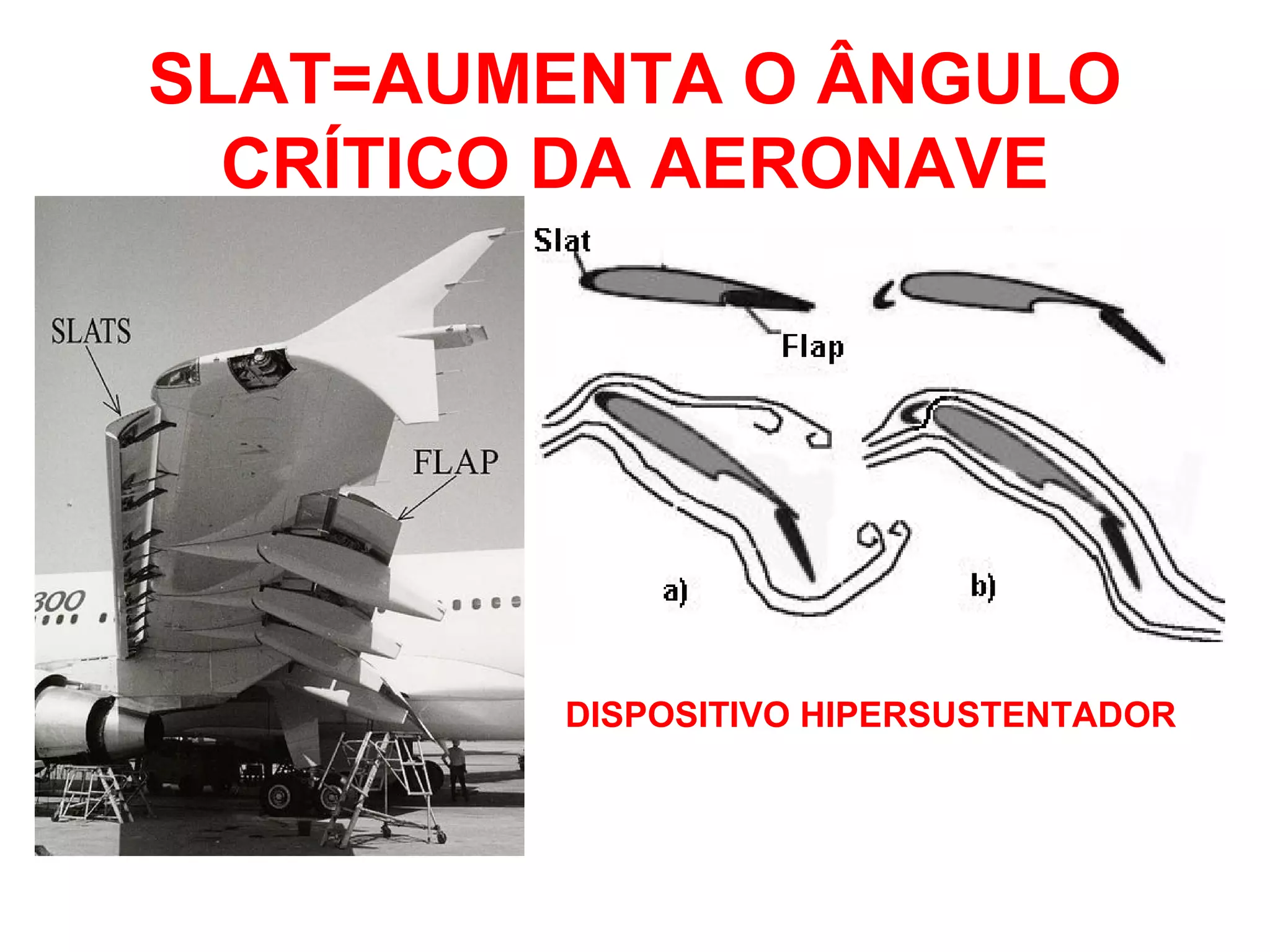

SLAT=AUMENTA O ÂNGULO
CRÍTICO DA AERONAVE
DISPOSITIVO HIPERSUSTENTADOR

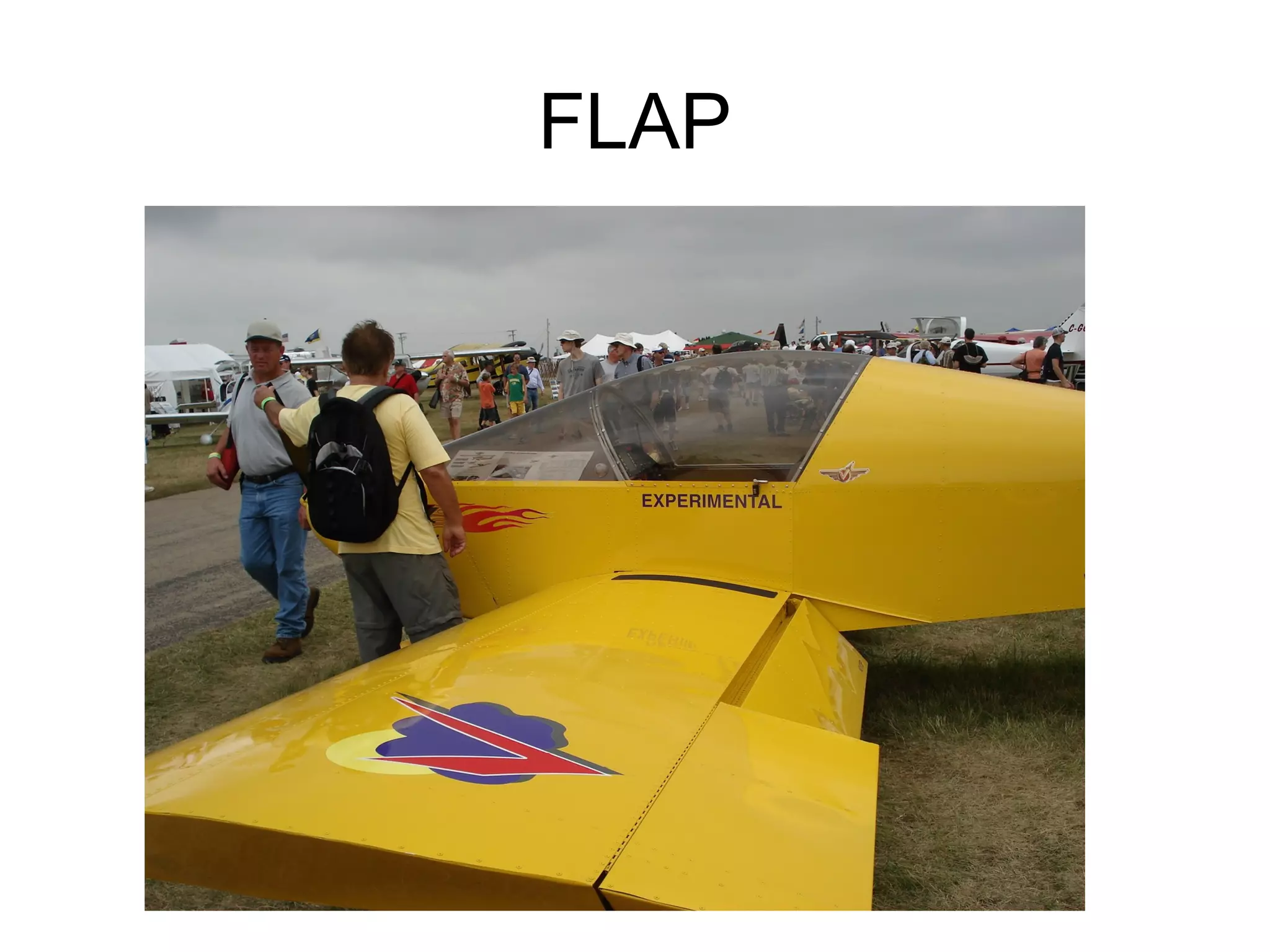

FLAP

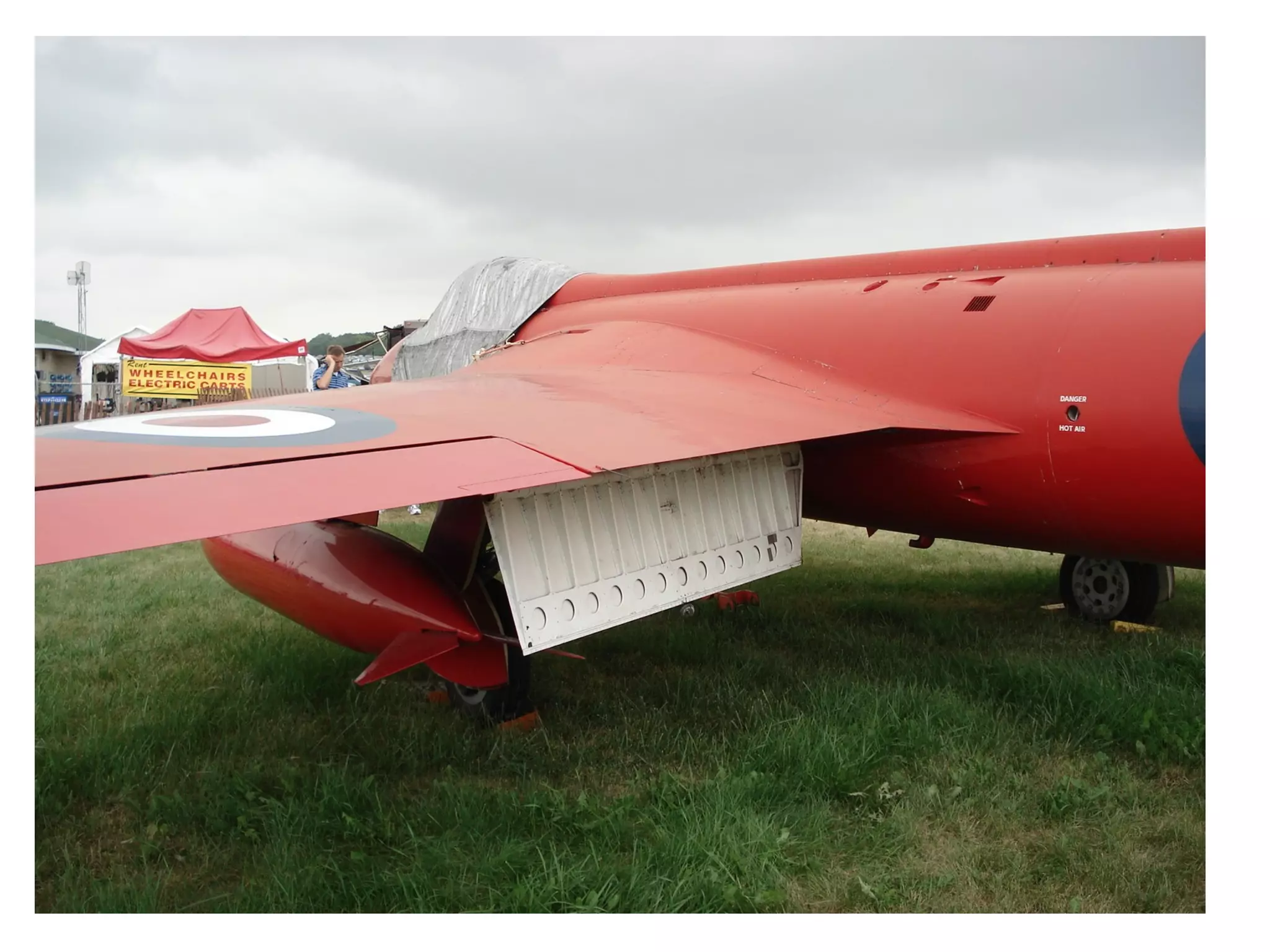

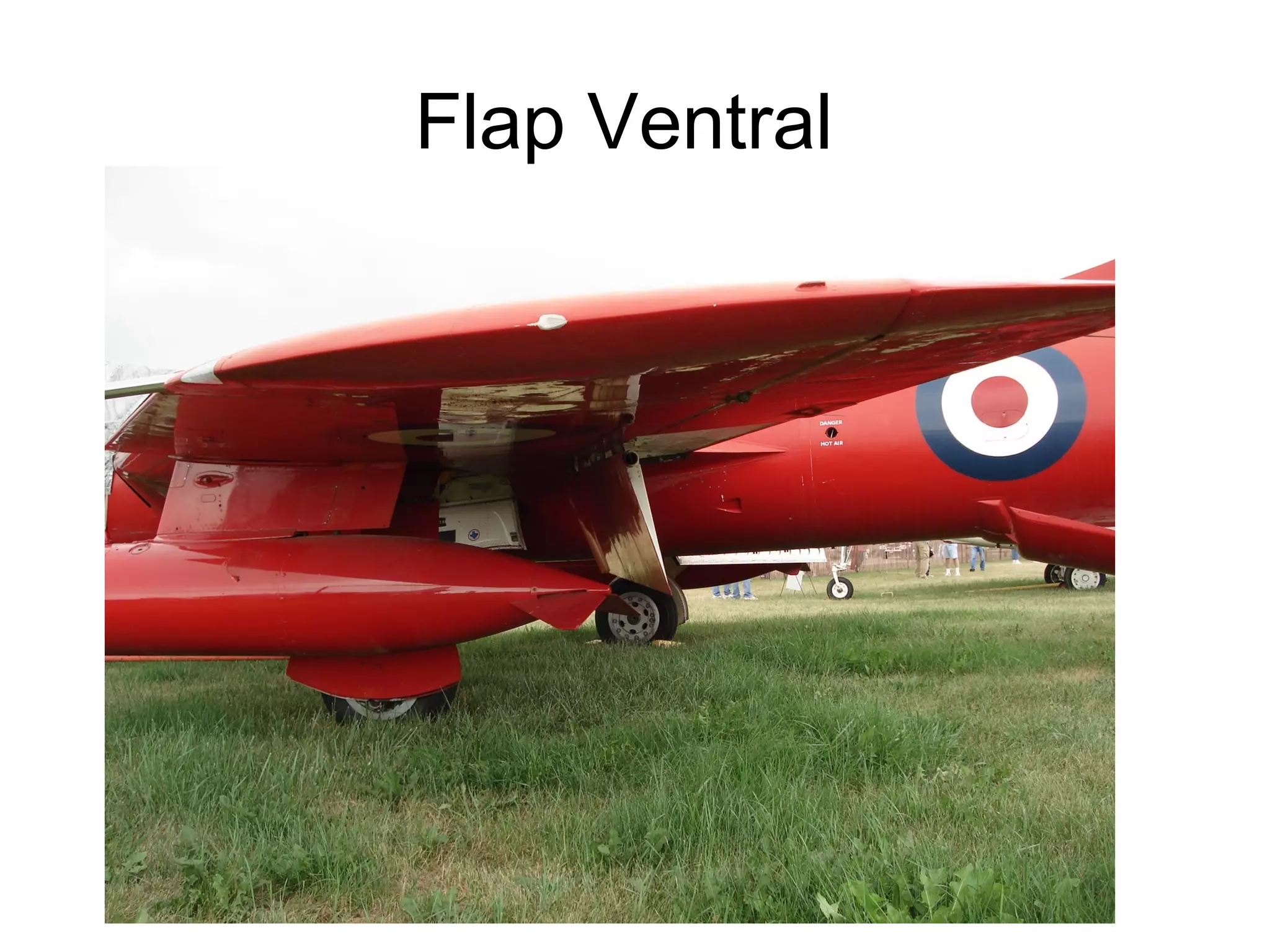

Flap Ventral

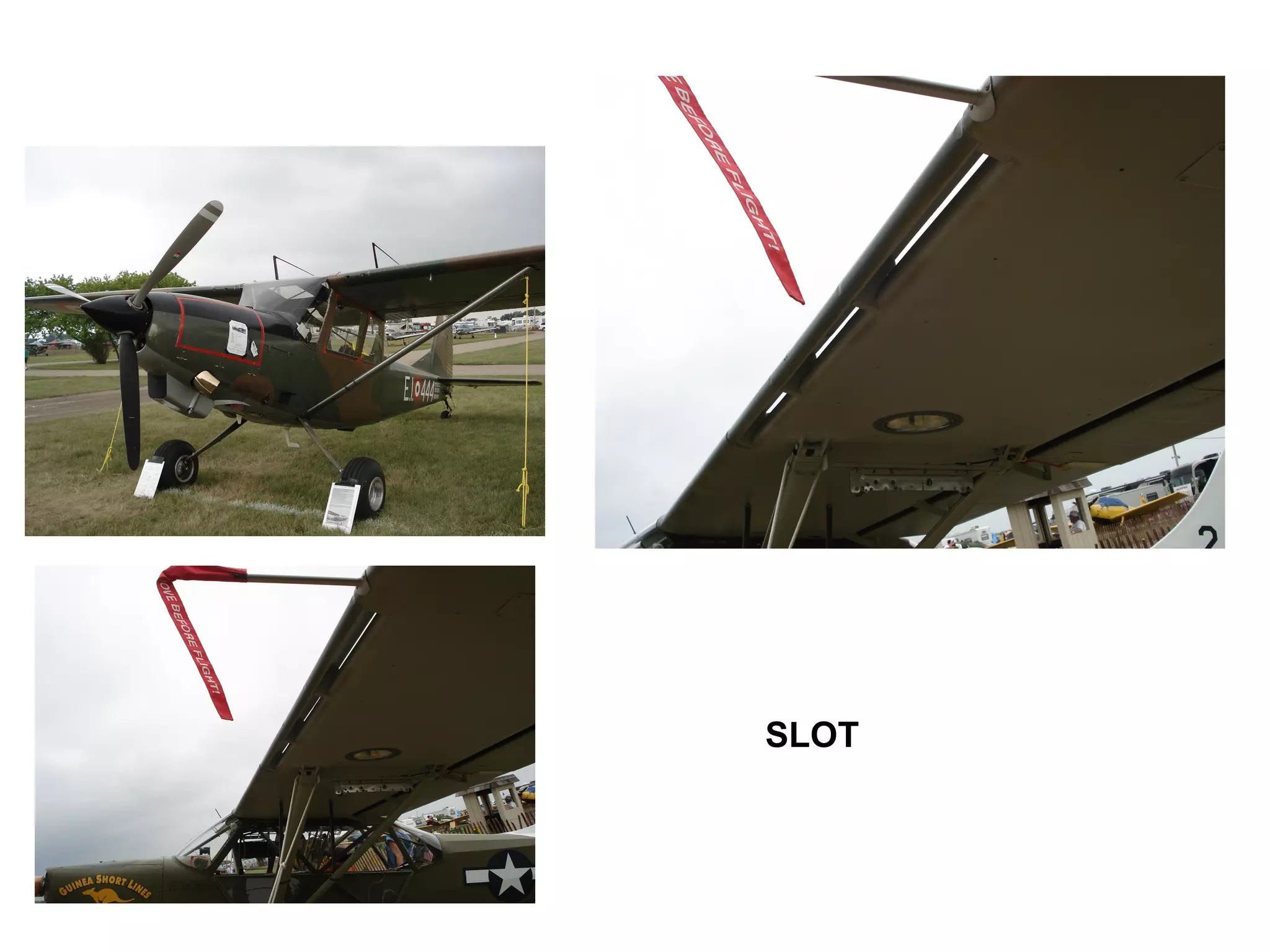

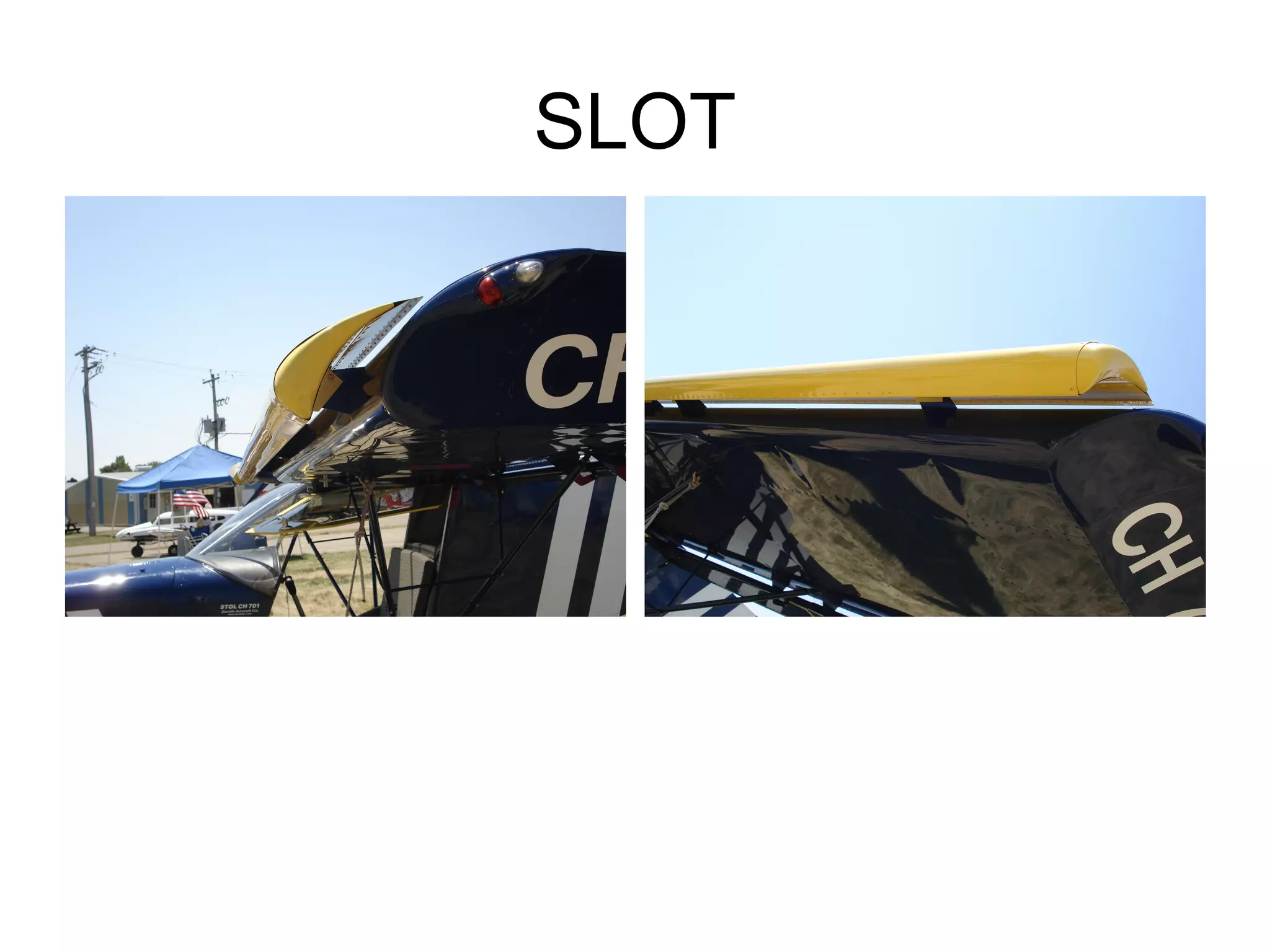

SLOT
SLOT
SLAT

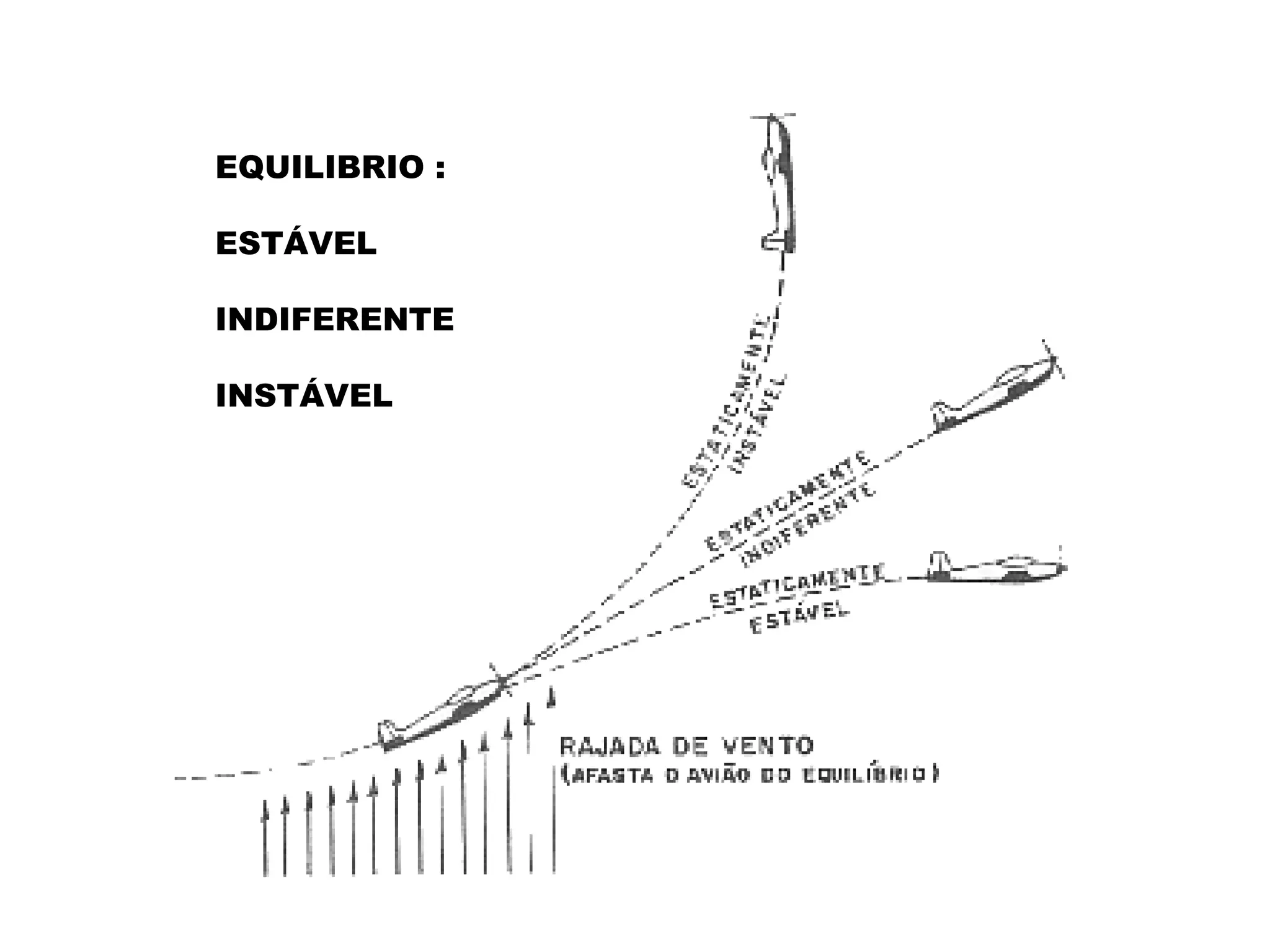

EQUILIBRIO :
ESTÁVEL
INDIFERENTE
INSTÁVEL

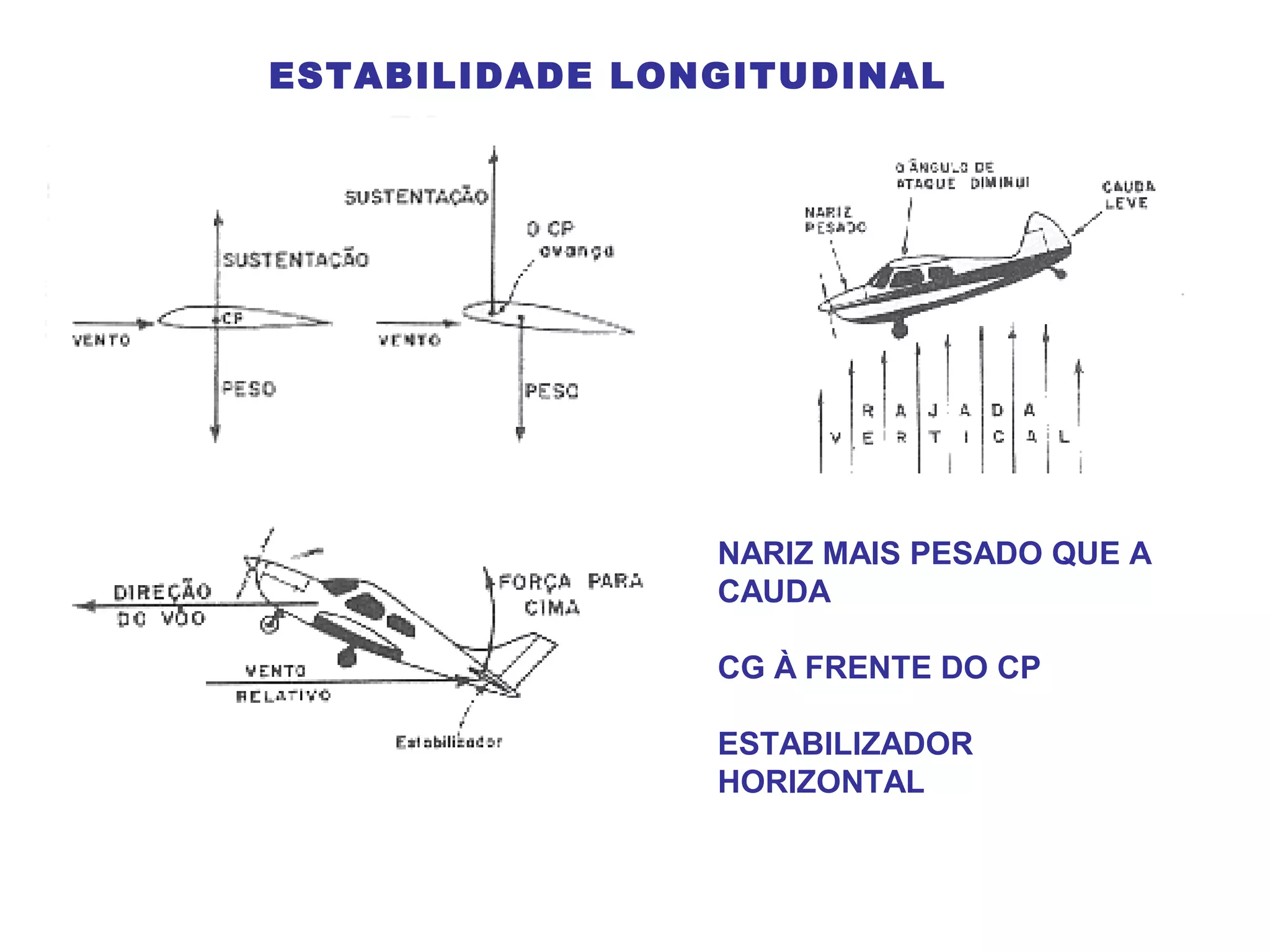

ESTABILIDADE LONGITUDINAL
NARIZ MAIS PESADO QUE A
CAUDA
CG À FRENTE DO CP
ESTABILIZADOR
HORIZONTAL

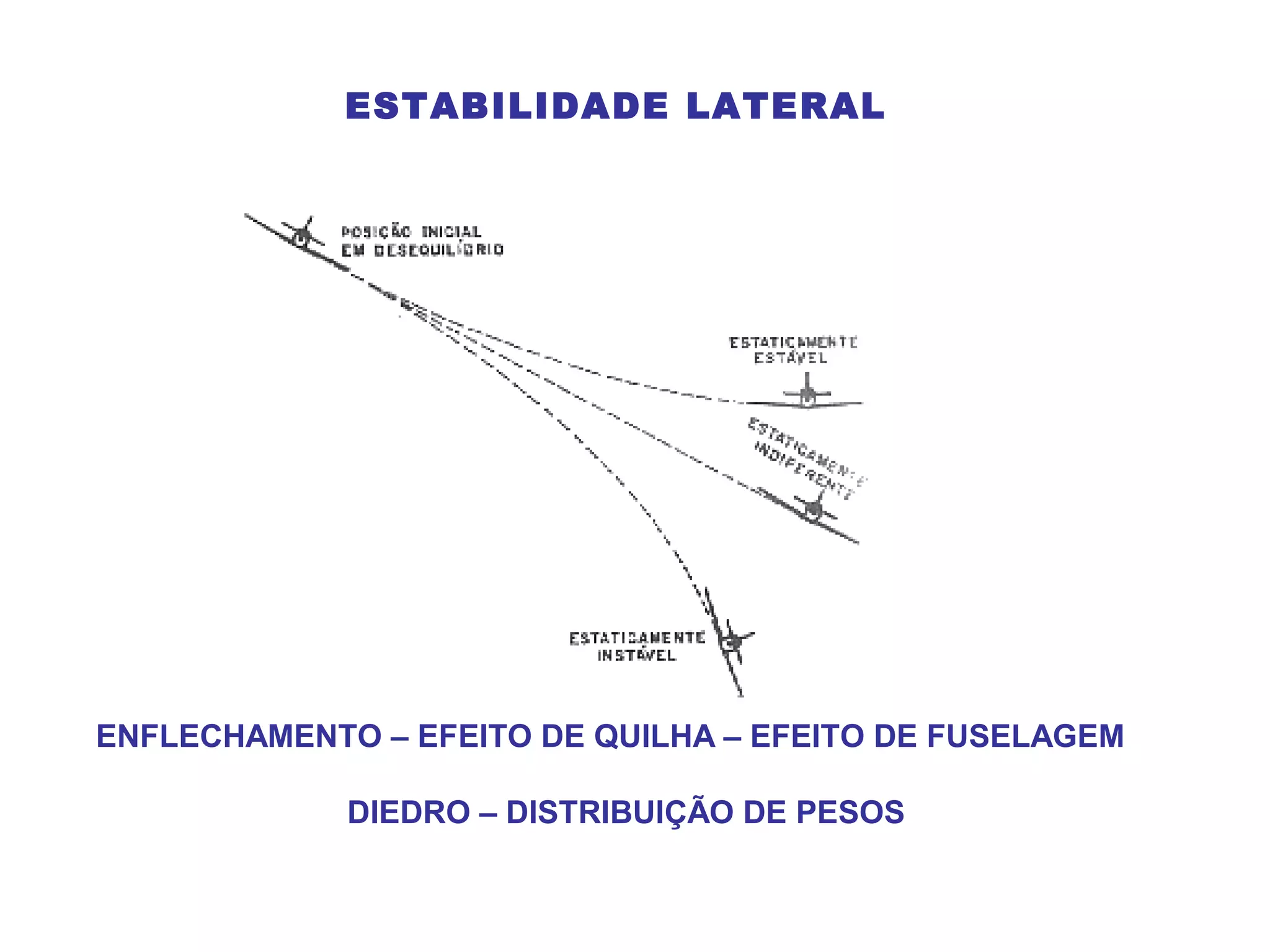

ESTABILIDADE LATERAL
ENFLECHAMENTO – EFEITO DE QUILHA – EFEITO DE FUSELAGEM
DIEDRO – DISTRIBUIÇÃO DE PESOS

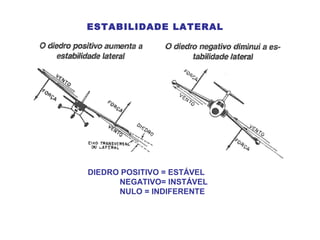

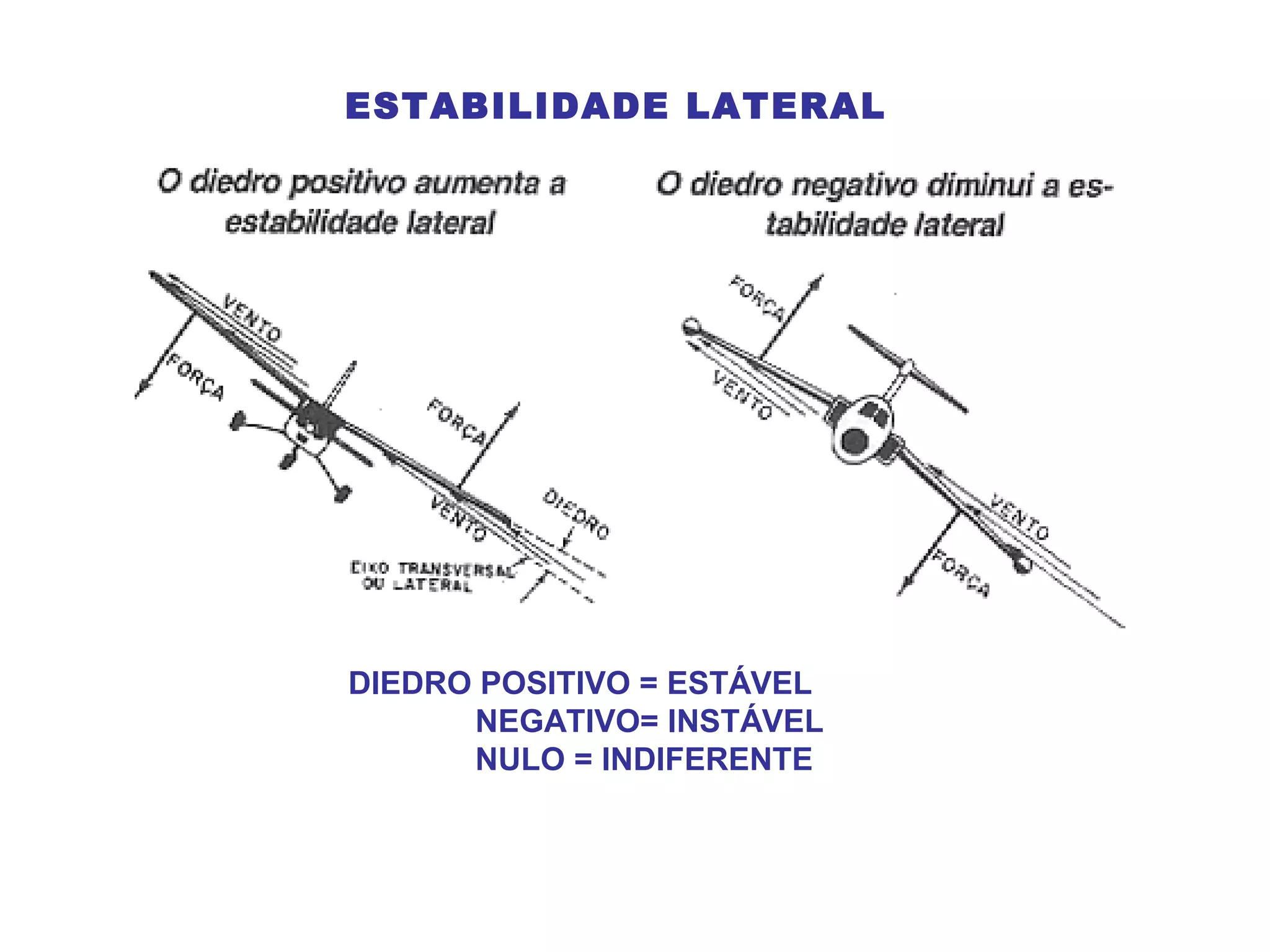

ESTABILIDADE LATERAL
DIEDRO POSITIVO = ESTÁVEL
NEGATIVO= INSTÁVEL
NULO = INDIFERENTE

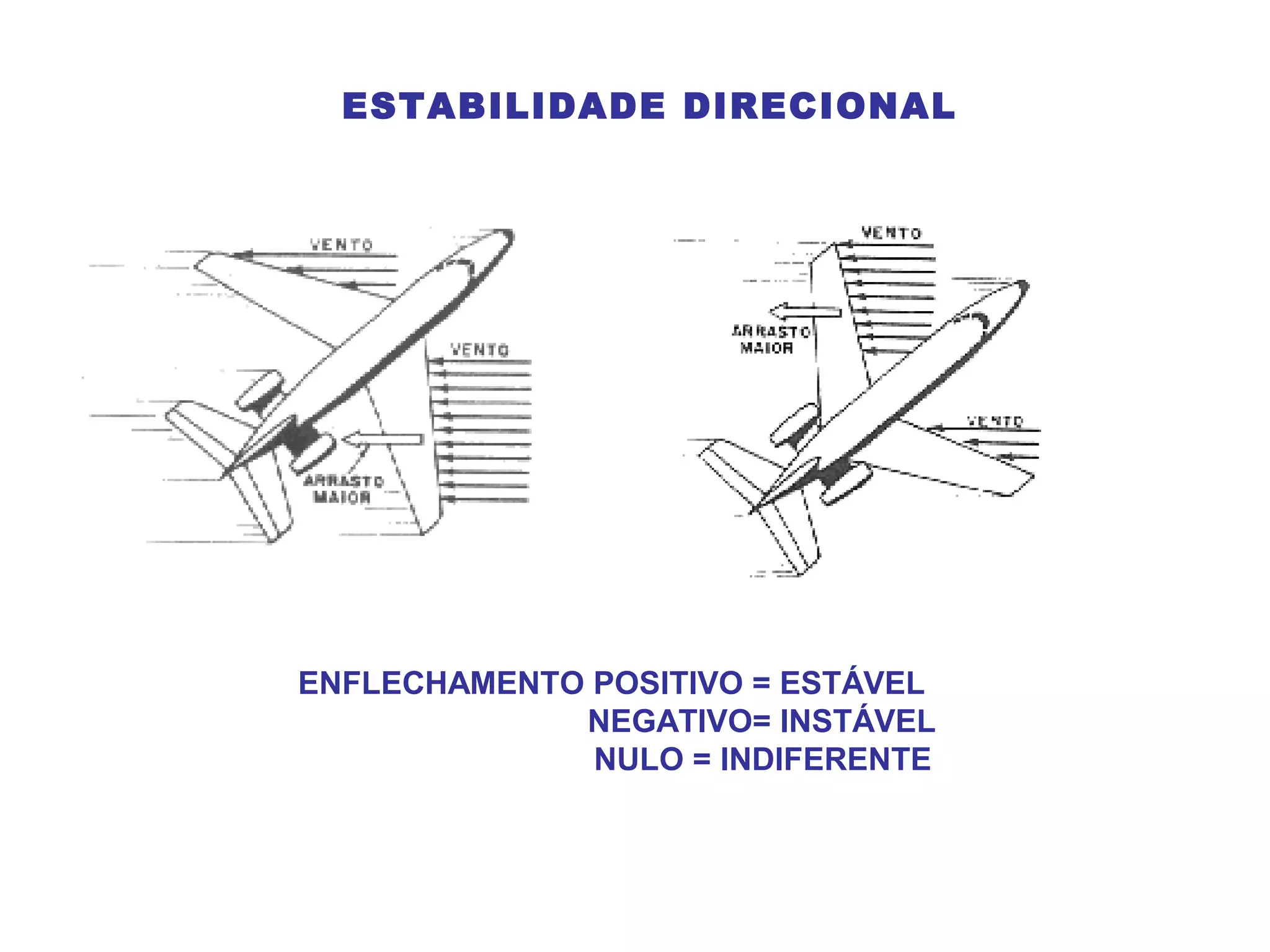

ESTABILIDADE DIRECIONAL
ENFLECHAMENTO POSITIVO = ESTÁVEL
NEGATIVO= INSTÁVEL
NULO = INDIFERENTE

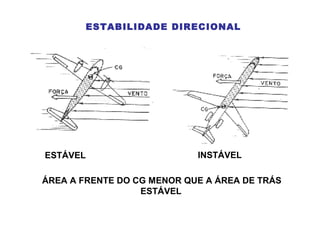

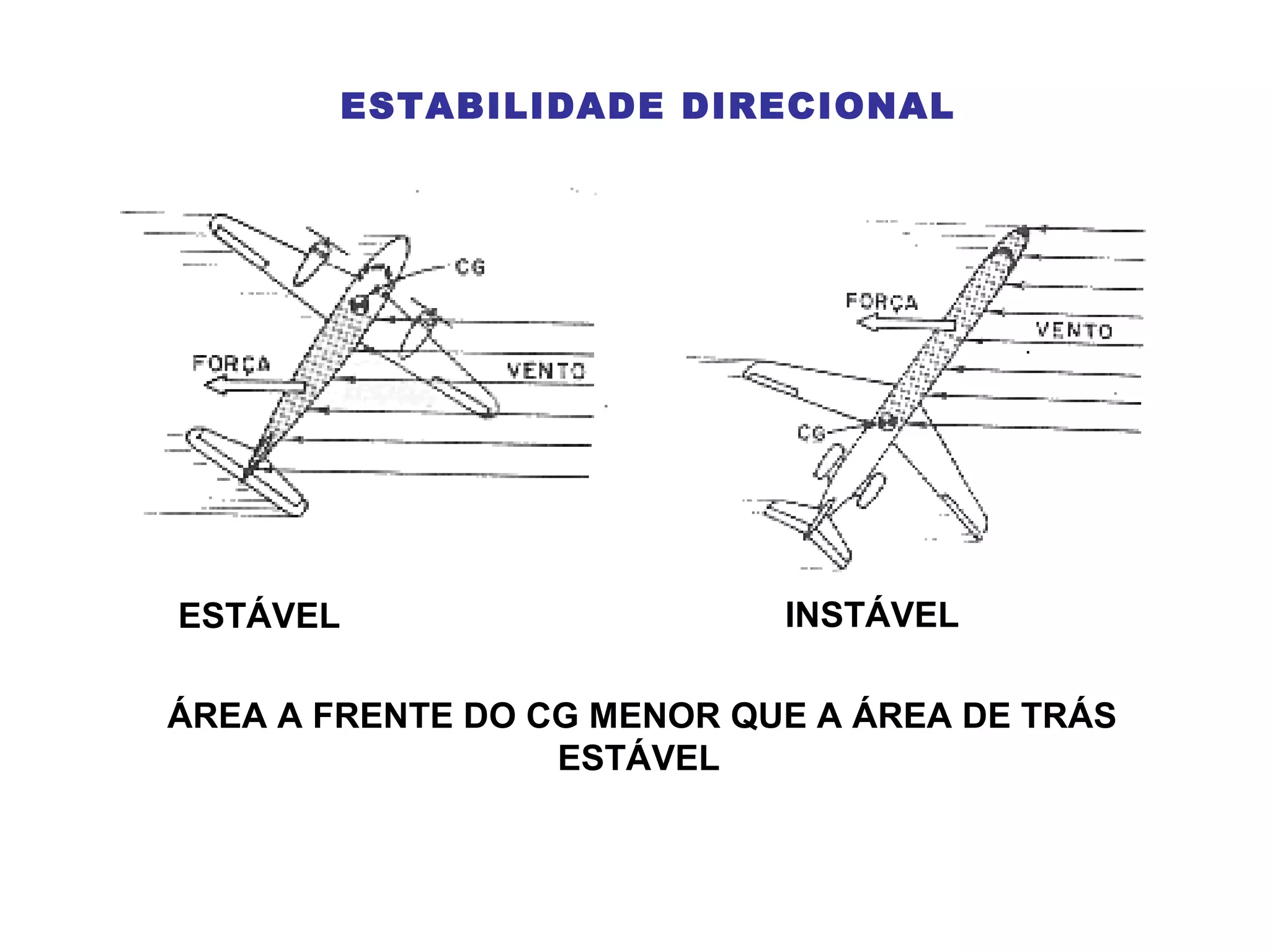

ESTABILIDADE DIRECIONAL
ÁREA A FRENTE DO CG MENOR QUE A ÁREA DE TRÁS
ESTÁVEL
ESTÁVEL INSTÁVEL

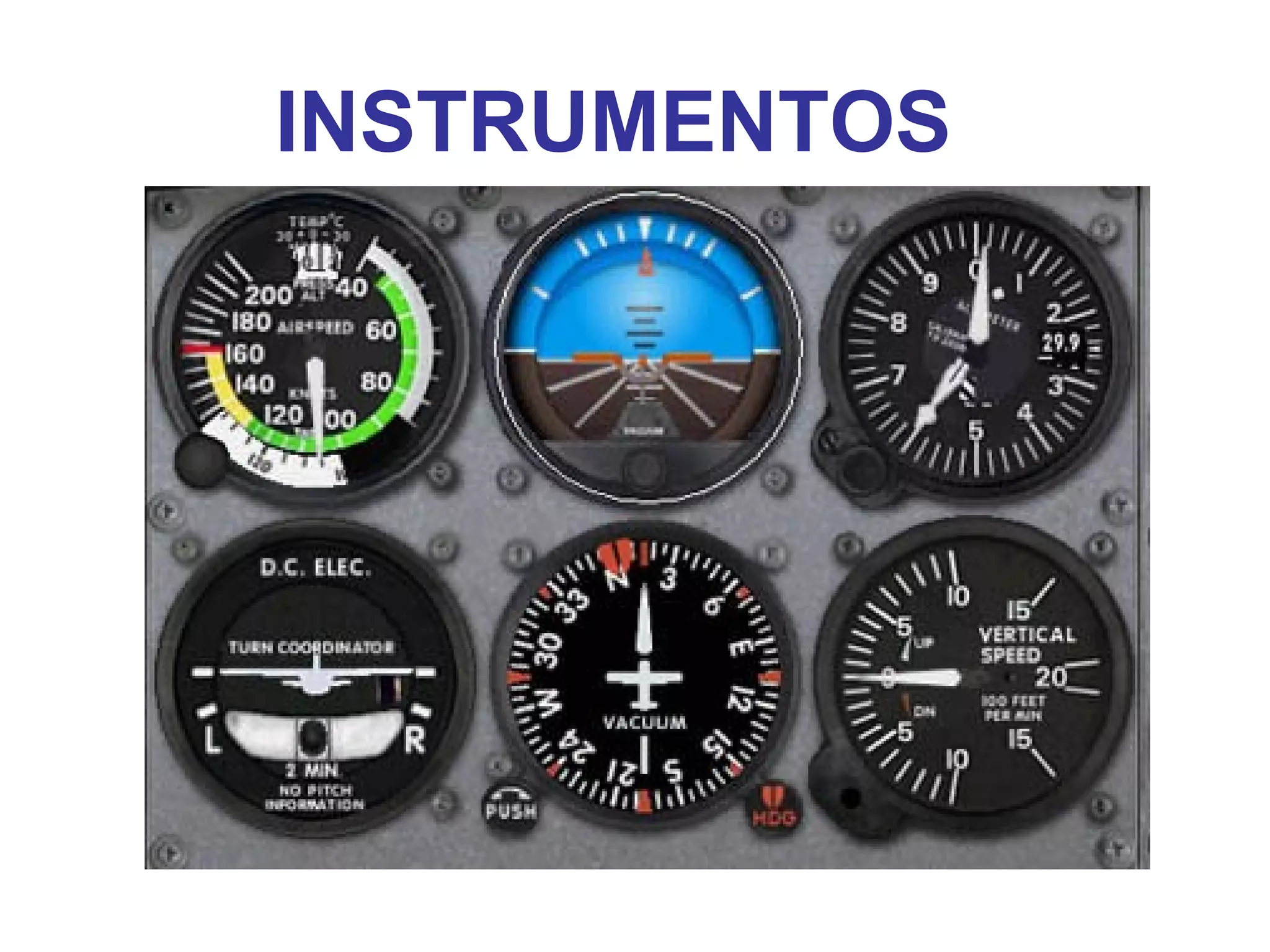

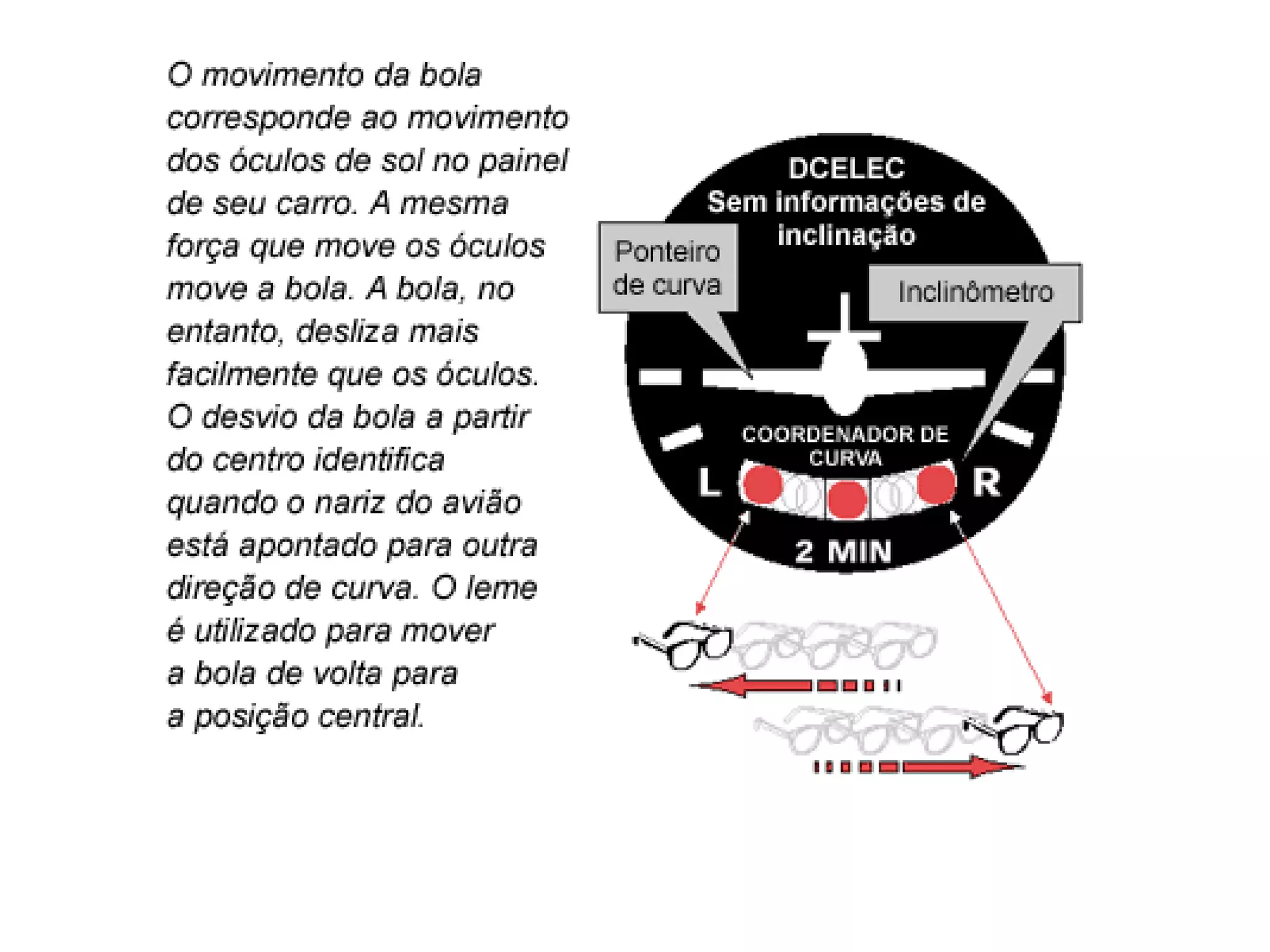

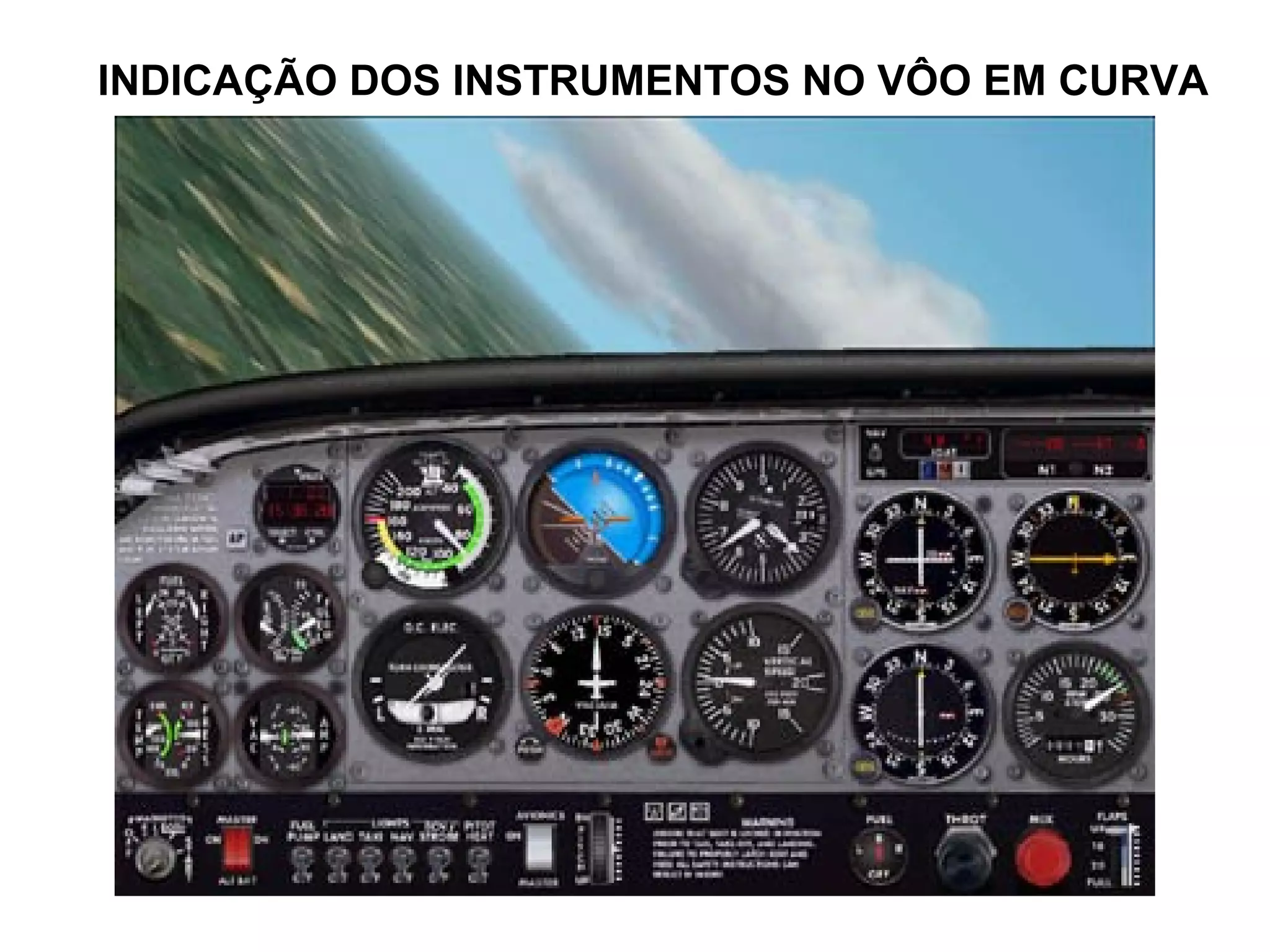

INSTRUMENTOS

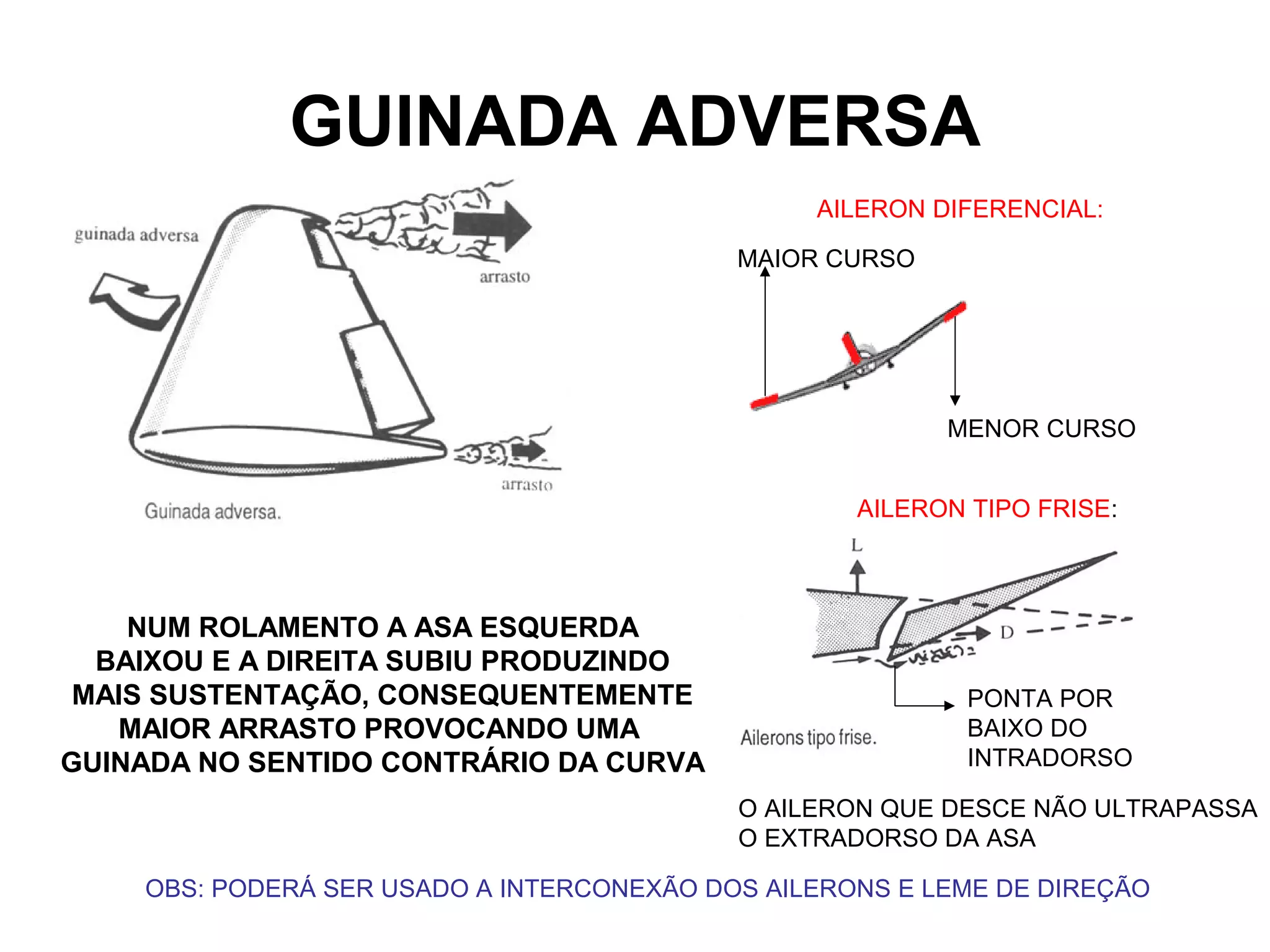

GUINADA ADVERSA
NUM ROLAMENTO A ASA ESQUERDA
BAIXOU E A DIREITA SUBIU PRODUZINDO
MAIS SUSTENTAÇÃO, CONSEQUENTEMENTE
MAIOR ARRASTO PROVOCANDO UMA
GUINADA NO SENTIDO CONTRÁRIO DA CURVA
AILERON DIFERENCIAL:
MAIOR CURSO
MENOR CURSO
AILERON TIPO FRISE:
PONTA POR
BAIXO DO
INTRADORSO
O AILERON QUE DESCE NÃO ULTRAPASSA
O EXTRADORSO DA ASA
OBS: PODERÁ SER USADO A INTERCONEXÃO DOS AILERONS E LEME DE DIREÇÃO

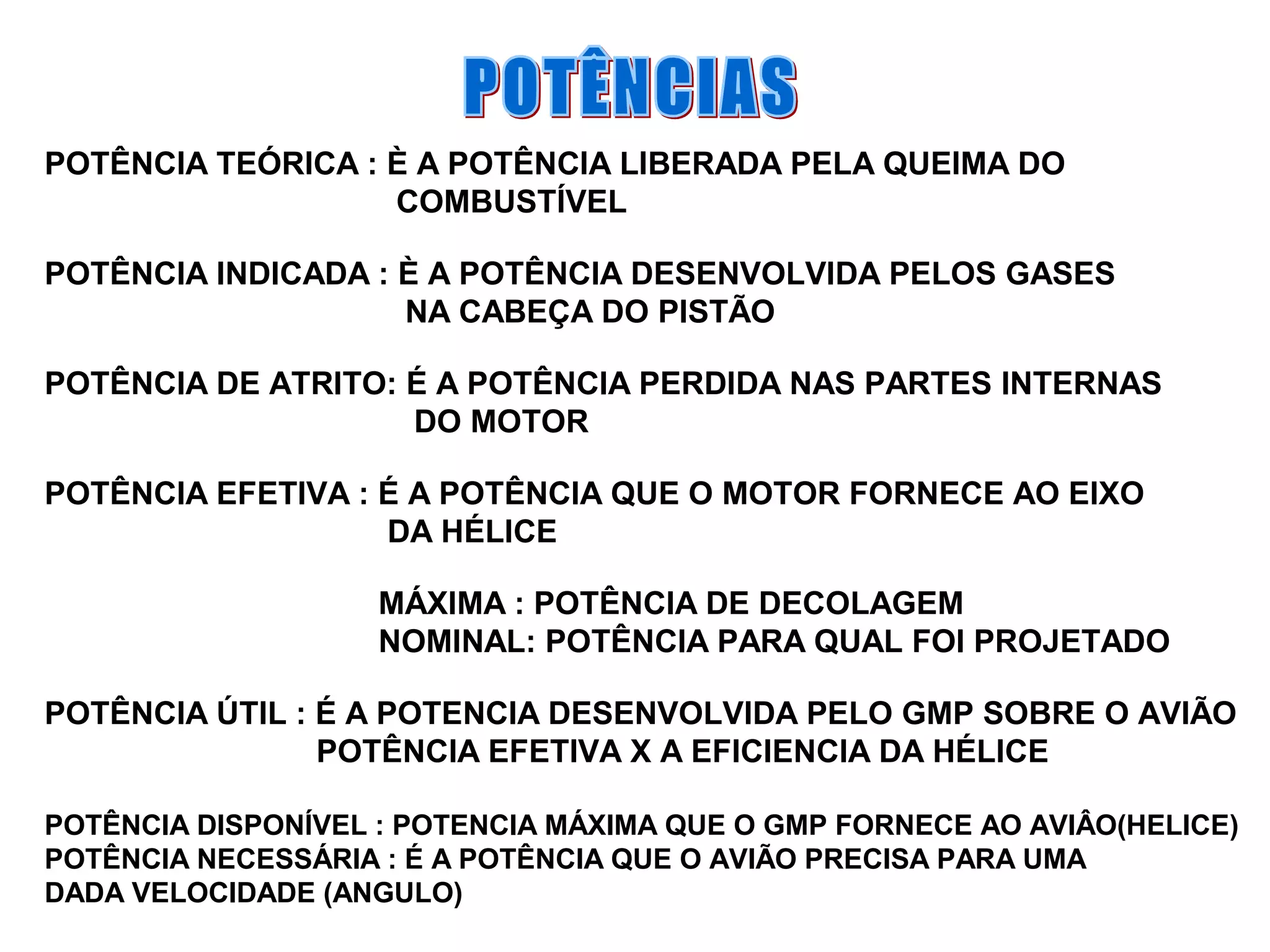

POTÊNCIA TEÓRICA : È A POTÊNCIA LIBERADA PELA QUEIMA DO
COMBUSTÍVEL
POTÊNCIA INDICADA : È A POTÊNCIA DESENVOLVIDA PELOS GASES
NA CABEÇA DO PISTÃO
POTÊNCIA DE ATRITO: É A POTÊNCIA PERDIDA NAS PARTES INTERNAS
DO MOTOR
POTÊNCIA EFETIVA : É A POTÊNCIA QUE O MOTOR FORNECE AO EIXO
DA HÉLICE
MÁXIMA : POTÊNCIA DE DECOLAGEM
NOMINAL: POTÊNCIA PARA QUAL FOI PROJETADO
POTÊNCIA ÚTIL : É A POTENCIA DESENVOLVIDA PELO GMP SOBRE O AVIÃO
POTÊNCIA EFETIVA X A EFICIENCIA DA HÉLICE
POTÊNCIA DISPONÍVEL : POTENCIA MÁXIMA QUE O GMP FORNECE AO AVIÂO(HELICE)
POTÊNCIA NECESSÁRIA : É A POTÊNCIA QUE O AVIÃO PRECISA PARA UMA
DADA VELOCIDADE (ANGULO)

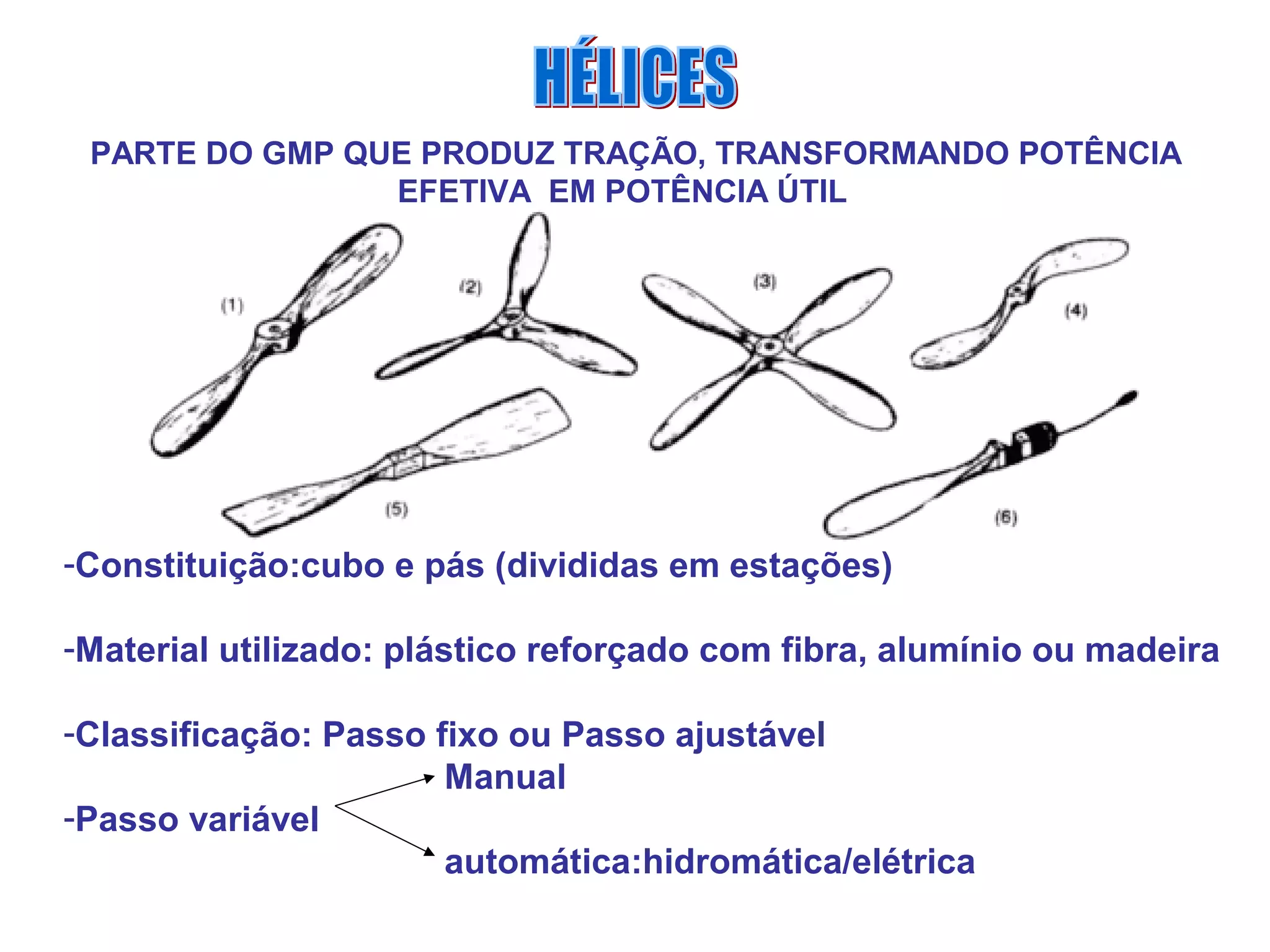

PARTE DO GMP QUE PRODUZ TRAÇÃO, TRANSFORMANDO POTÊNCIA
EFETIVA EM POTÊNCIA ÚTIL
-Constituição:cubo e pás (divididas em estações)
-Material utilizado: plástico reforçado com fibra, alumínio ou madeira
-Classificação: Passo fixo ou Passo ajustável
Manual
-Passo variável
automática:hidromática/elétrica

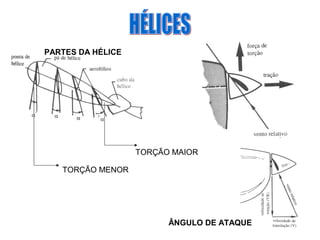

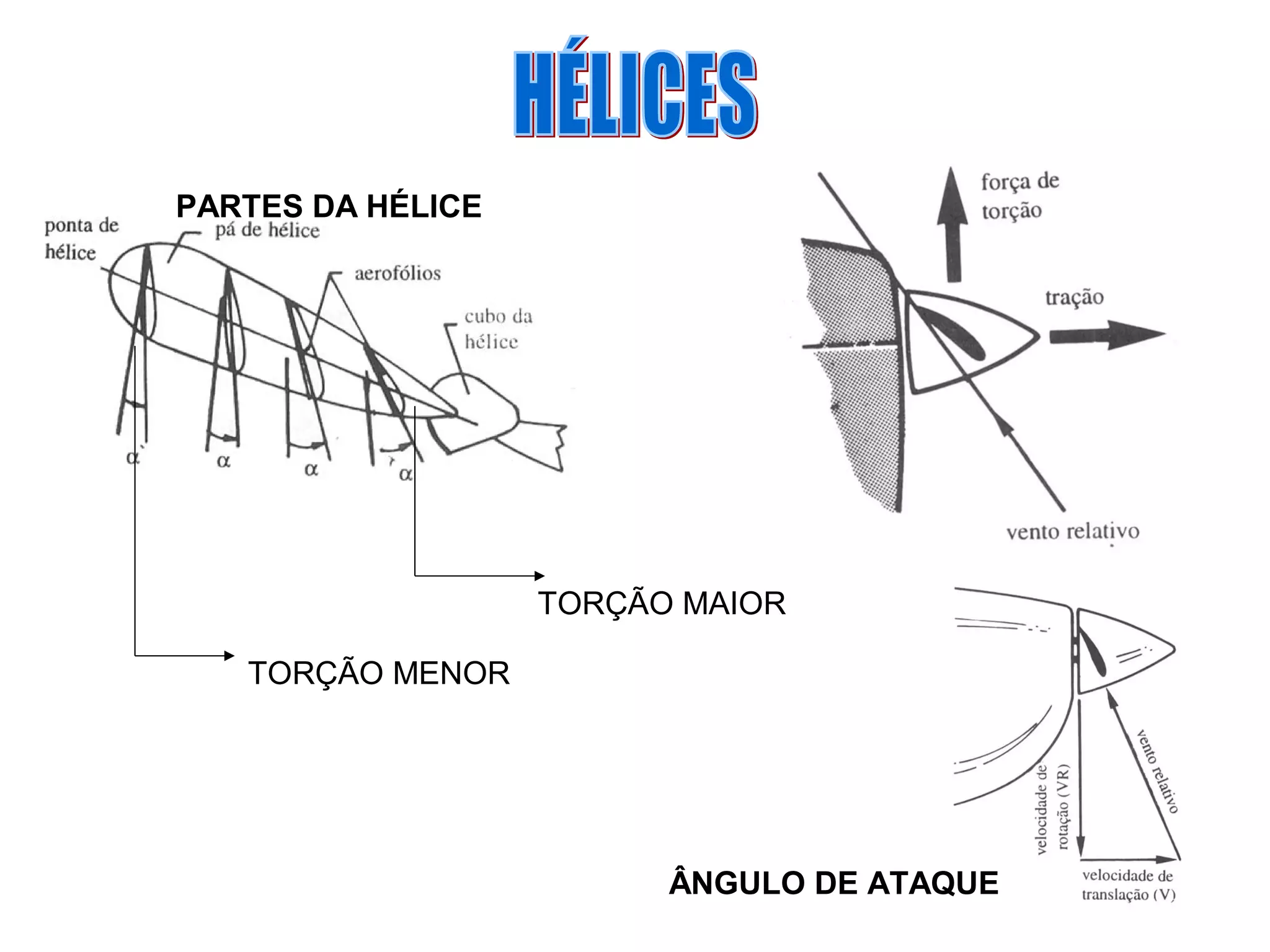

PARTES DA HÉLICE
TORÇÃO MAIOR
TORÇÃO MENOR
ÂNGULO DE ATAQUE

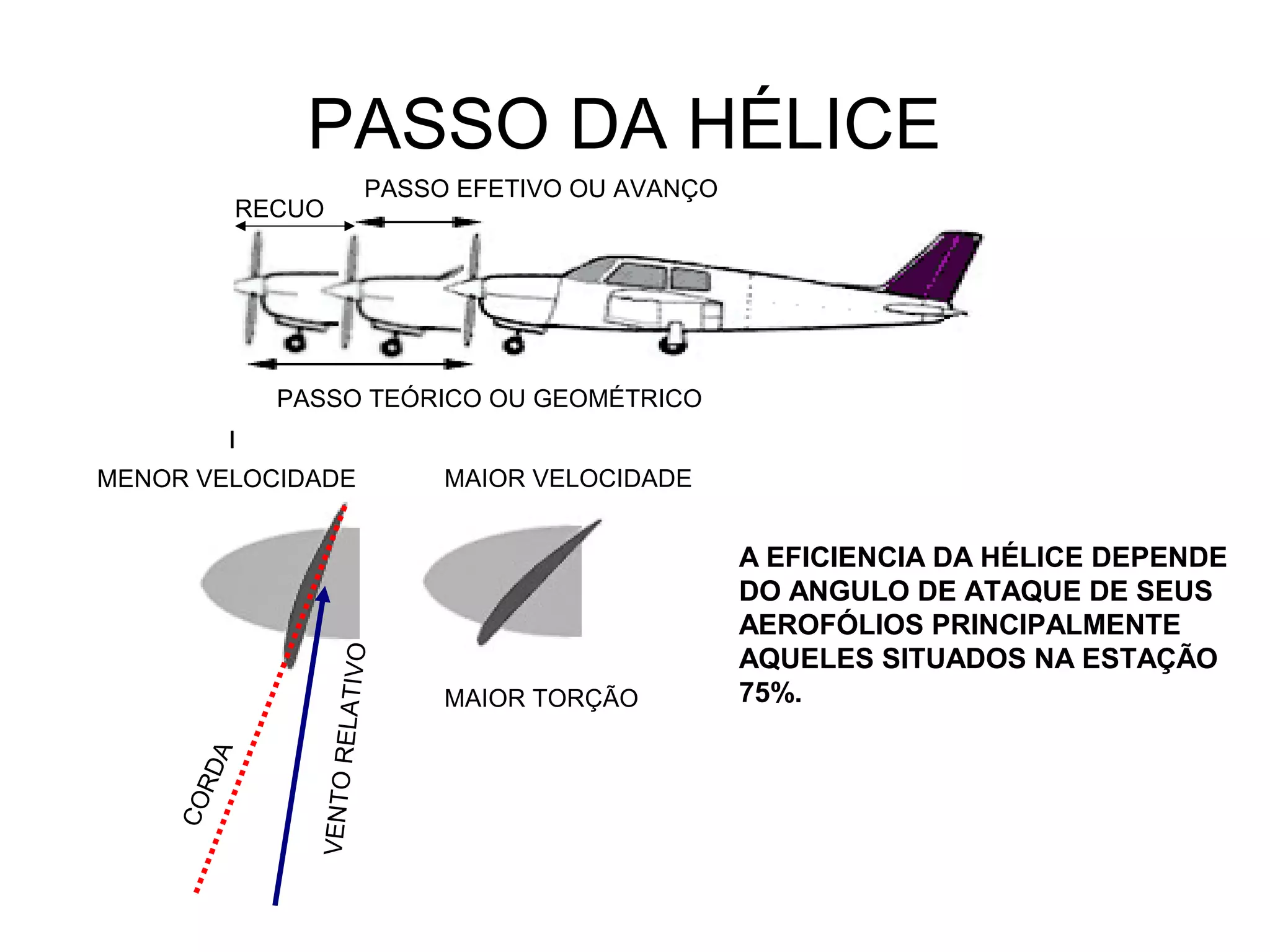

PASSO DA HÉLICE
PASSO TEÓRICO OU GEOMÉTRICO
PASSO EFETIVO OU AVANÇO
RECUO
MENOR VELOCIDADE MAIOR VELOCIDADE
VENTORELATIVO
CORDA
MAIOR TORÇÃO
A EFICIENCIA DA HÉLICE DEPENDE
DO ANGULO DE ATAQUE DE SEUS
AEROFÓLIOS PRINCIPALMENTE
AQUELES SITUADOS NA ESTAÇÃO
75%.

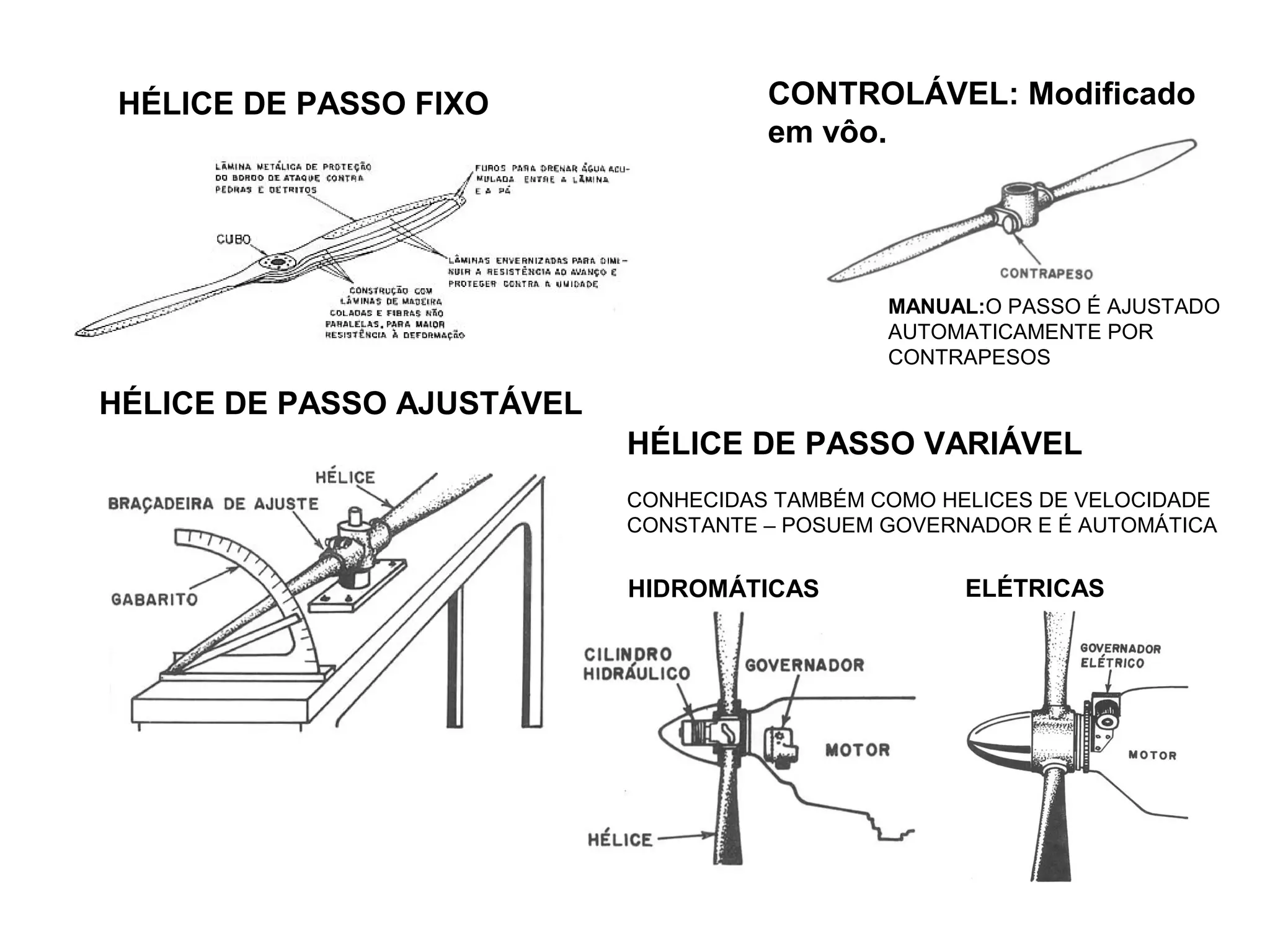

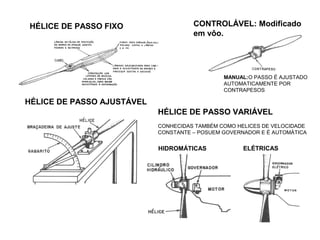

HÉLICE DE PASSO AJUSTÁVEL
HÉLICE DE PASSO FIXO CONTROLÁVEL: Modificado
em vôo.
MANUAL:O PASSO É AJUSTADO
AUTOMATICAMENTE POR
CONTRAPESOS
HÉLICE DE PASSO VARIÁVEL
CONHECIDAS TAMBÉM COMO HELICES DE VELOCIDADE
CONSTANTE – POSUEM GOVERNADOR E É AUTOMÁTICA
HIDROMÁTICAS ELÉTRICAS

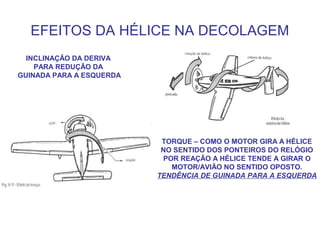

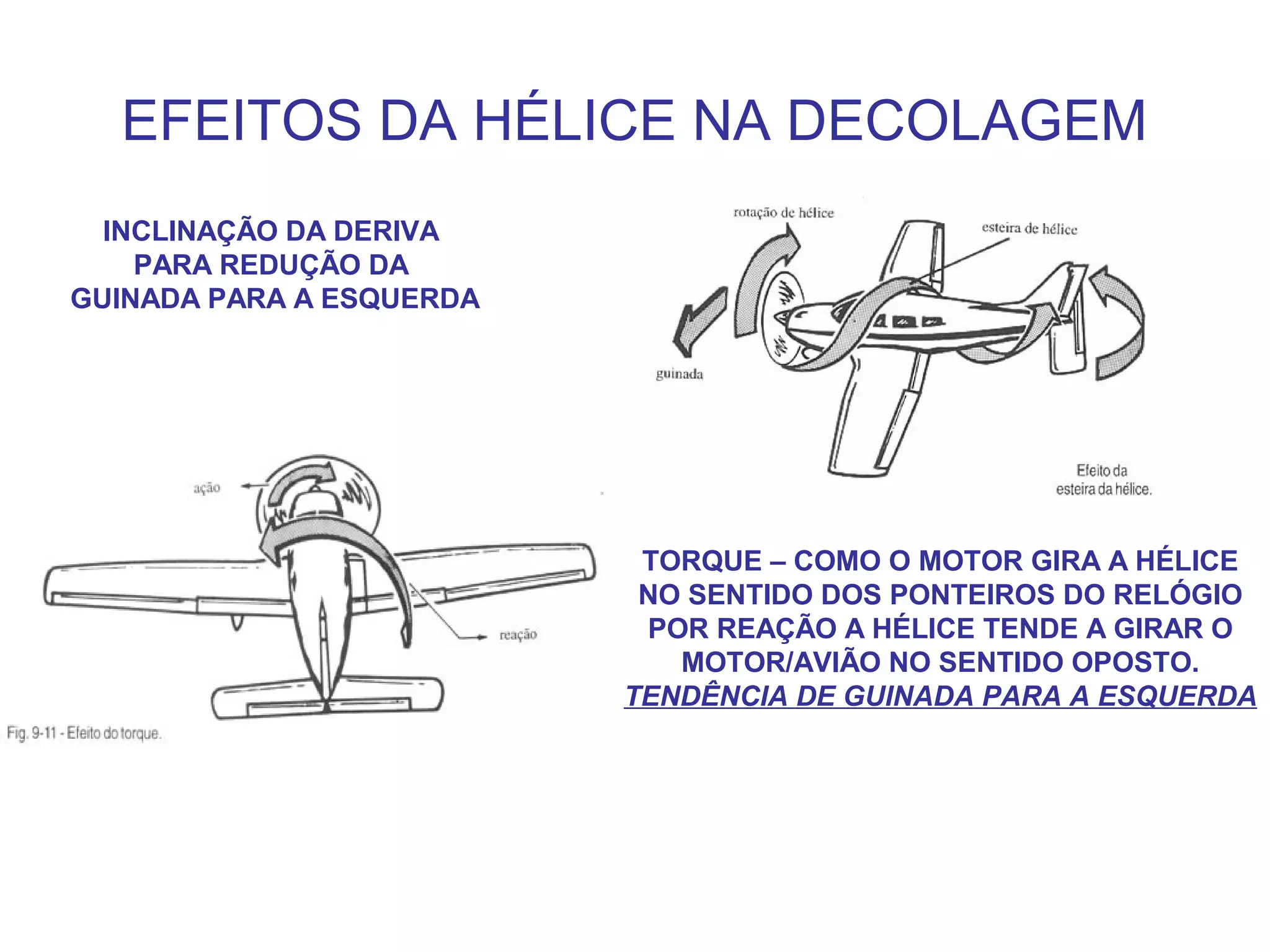

EFEITOS DA HÉLICE NA DECOLAGEM
INCLINAÇÃO DA DERIVA
PARA REDUÇÃO DA
GUINADA PARA A ESQUERDA
TORQUE – COMO O MOTOR GIRA A HÉLICE
NO SENTIDO DOS PONTEIROS DO RELÓGIO
POR REAÇÃO A HÉLICE TENDE A GIRAR O
MOTOR/AVIÃO NO SENTIDO OPOSTO.
TENDÊNCIA DE GUINADA PARA A ESQUERDA

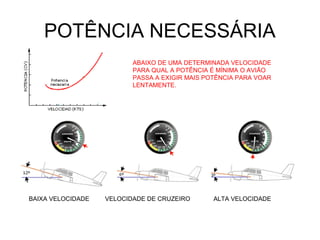

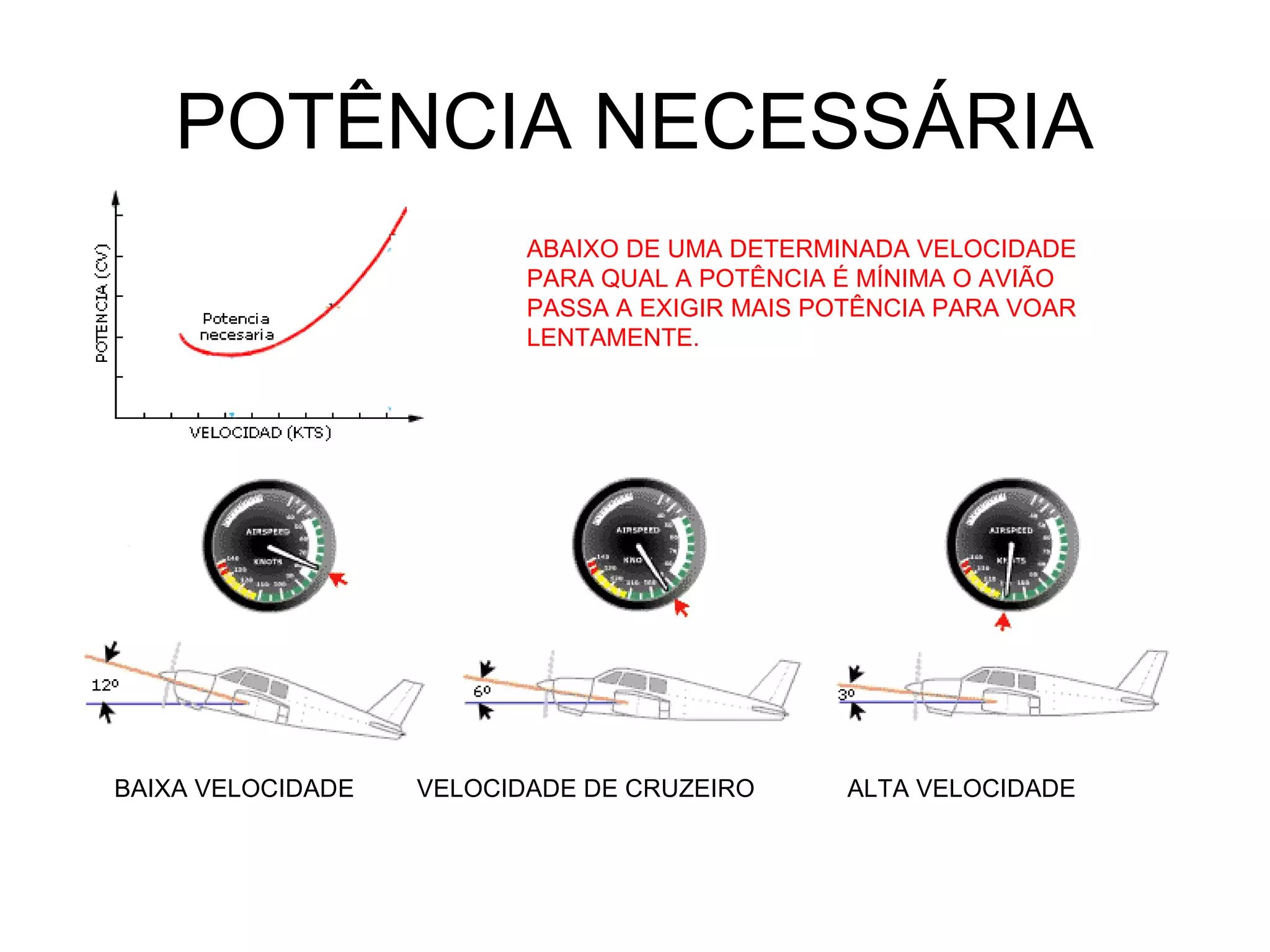

POTÊNCIA NECESSÁRIA
BAIXA VELOCIDADE VELOCIDADE DE CRUZEIRO ALTA VELOCIDADE
ABAIXO DE UMA DETERMINADA VELOCIDADE
PARA QUAL A POTÊNCIA É MÍNIMA O AVIÃO
PASSA A EXIGIR MAIS POTÊNCIA PARA VOAR
LENTAMENTE.

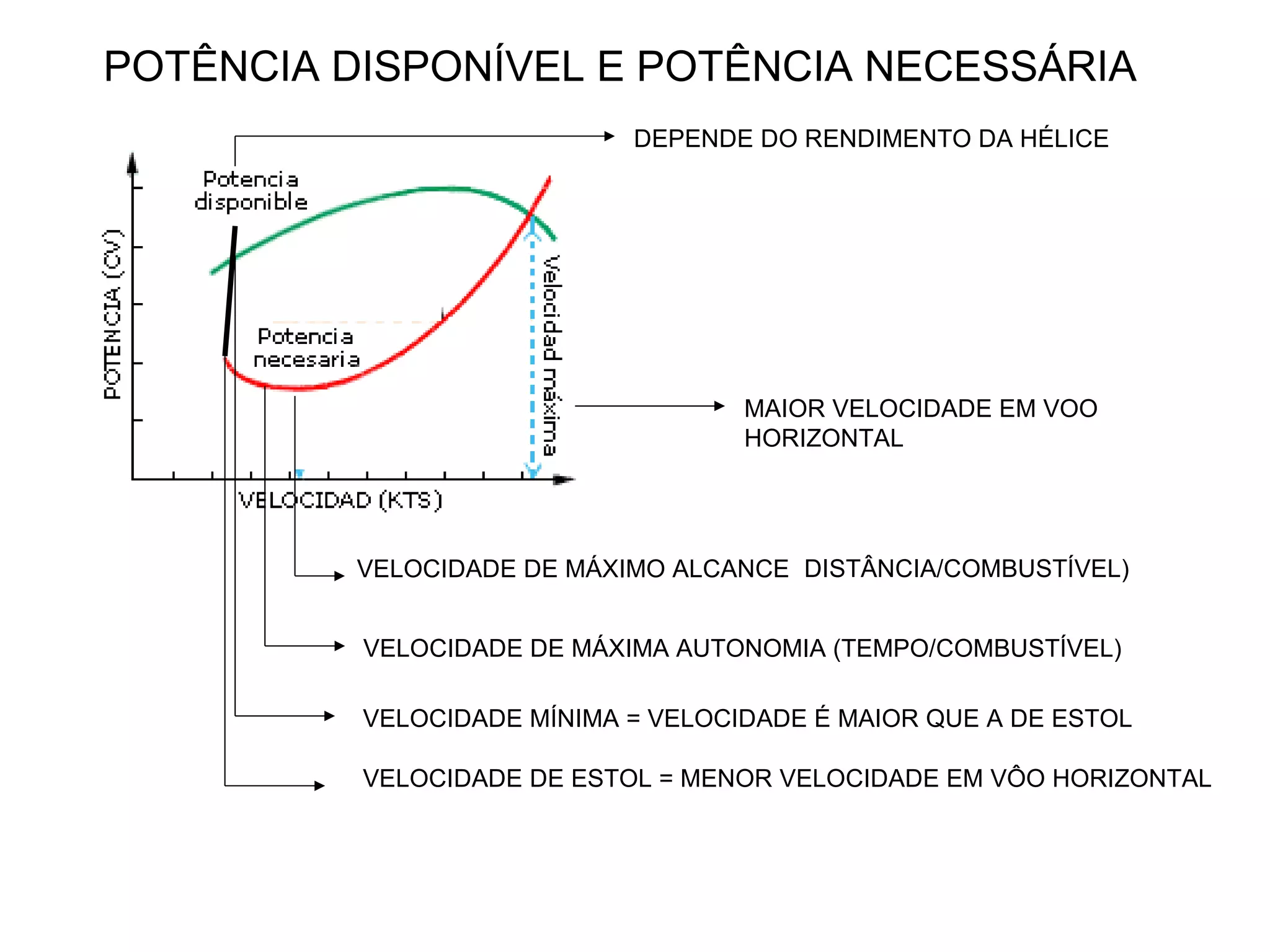

POTÊNCIA DISPONÍVEL E POTÊNCIA NECESSÁRIA
DEPENDE DO RENDIMENTO DA HÉLICE
VELOCIDADE DE MÁXIMO ALCANCE
VELOCIDADE DE MÁXIMA AUTONOMIA (TEMPO/COMBUSTÍVEL)
DISTÂNCIA/COMBUSTÍVEL)
VELOCIDADE MÍNIMA = VELOCIDADE É MAIOR QUE A DE ESTOL
VELOCIDADE DE ESTOL = MENOR VELOCIDADE EM VÔO HORIZONTAL
MAIOR VELOCIDADE EM VOO
HORIZONTAL

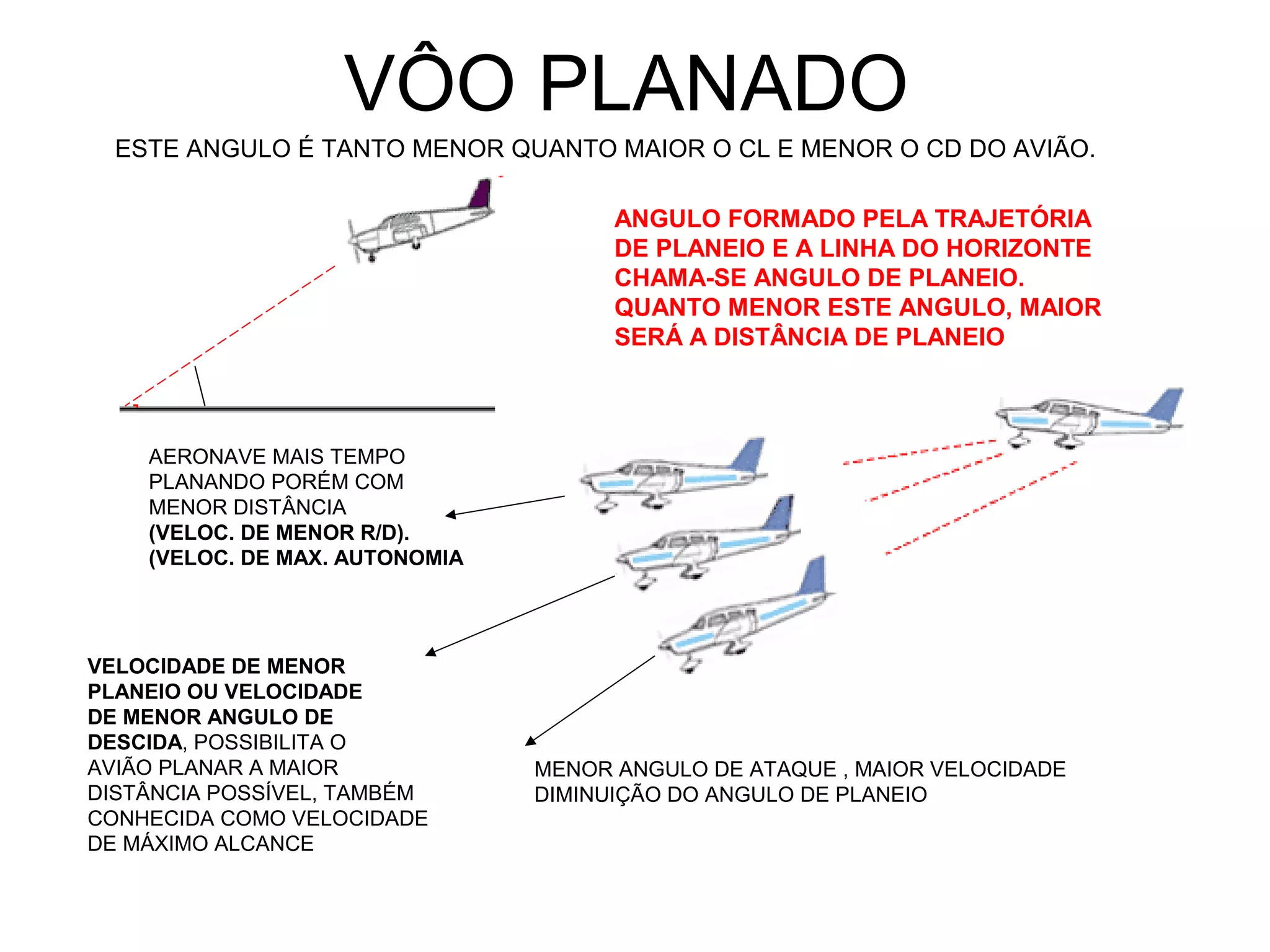

VÔO PLANADO
ANGULO FORMADO PELA TRAJETÓRIA
DE PLANEIO E A LINHA DO HORIZONTE
CHAMA-SE ANGULO DE PLANEIO.
QUANTO MENOR ESTE ANGULO, MAIOR
SERÁ A DISTÂNCIA DE PLANEIO
AERONAVE MAIS TEMPO
PLANANDO PORÉM COM
MENOR DISTÂNCIA
(VELOC. DE MENOR R/D).
(VELOC. DE MAX. AUTONOMIA
VELOCIDADE DE MENOR
PLANEIO OU VELOCIDADE
DE MENOR ANGULO DE
DESCIDA, POSSIBILITA O
AVIÃO PLANAR A MAIOR
DISTÂNCIA POSSÍVEL, TAMBÉM
CONHECIDA COMO VELOCIDADE
DE MÁXIMO ALCANCE
MENOR ANGULO DE ATAQUE , MAIOR VELOCIDADE
DIMINUIÇÃO DO ANGULO DE PLANEIO
ESTE ANGULO É TANTO MENOR QUANTO MAIOR O CL E MENOR O CD DO AVIÃO.

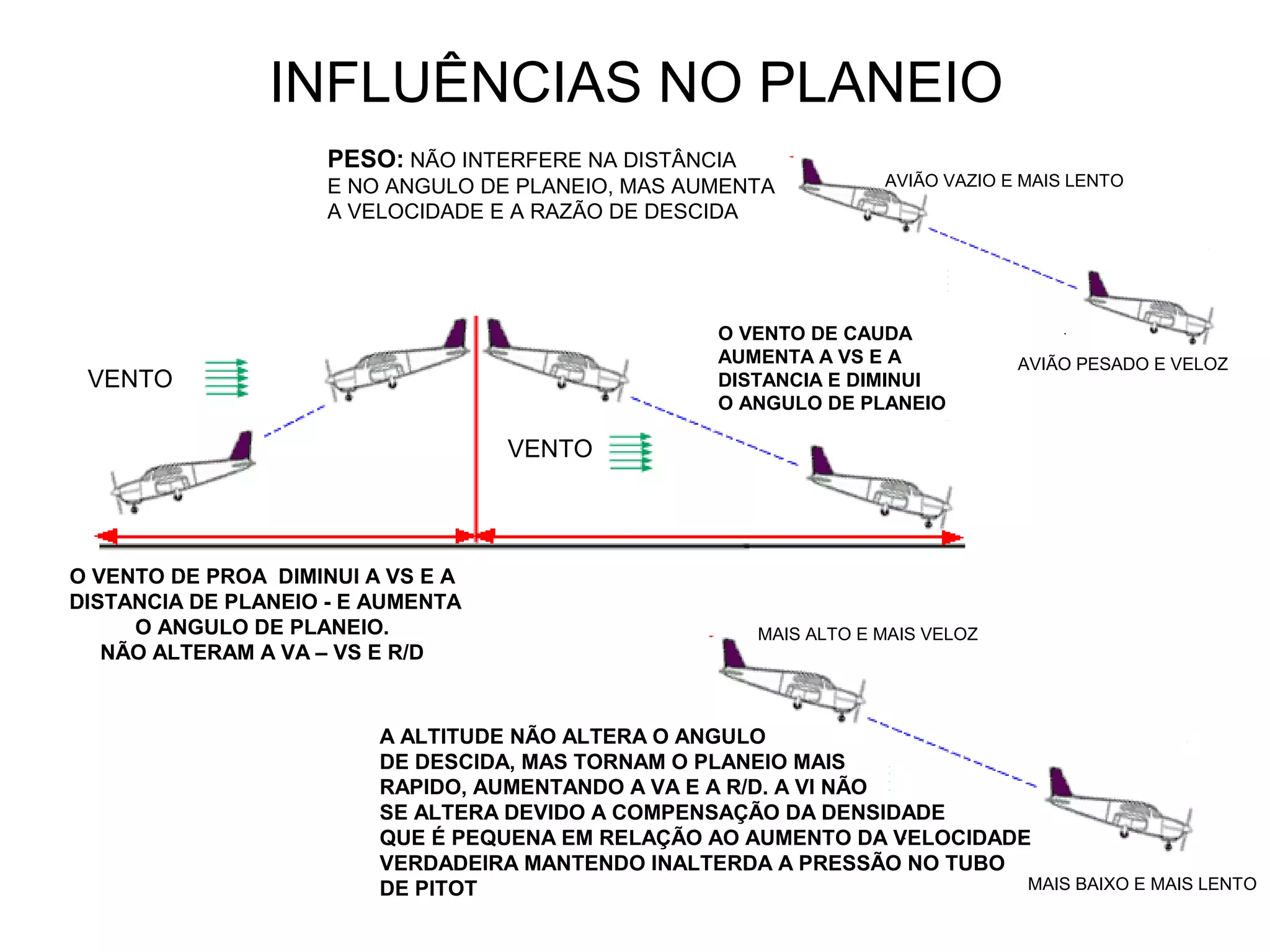

INFLUÊNCIAS NO PLANEIO
PESO: NÃO INTERFERE NA DISTÂNCIA
E NO ANGULO DE PLANEIO, MAS AUMENTA
A VELOCIDADE E A RAZÃO DE DESCIDA
AVIÃO VAZIO E MAIS LENTO
AVIÃO PESADO E VELOZ
VENTO
VENTO
O VENTO DE CAUDA
AUMENTA A VS E A
DISTANCIA E DIMINUI
O ANGULO DE PLANEIO
O VENTO DE PROA DIMINUI A VS E A
DISTANCIA DE PLANEIO - E AUMENTA
O ANGULO DE PLANEIO.
NÃO ALTERAM A VA – VS E R/D
MAIS ALTO E MAIS VELOZ
MAIS BAIXO E MAIS LENTO
A ALTITUDE NÃO ALTERA O ANGULO
DE DESCIDA, MAS TORNAM O PLANEIO MAIS
RAPIDO, AUMENTANDO A VA E A R/D. A VI NÃO
SE ALTERA DEVIDO A COMPENSAÇÃO DA DENSIDADE
QUE É PEQUENA EM RELAÇÃO AO AUMENTO DA VELOCIDADE
VERDADEIRA MANTENDO INALTERDA A PRESSÃO NO TUBO
DE PITOT

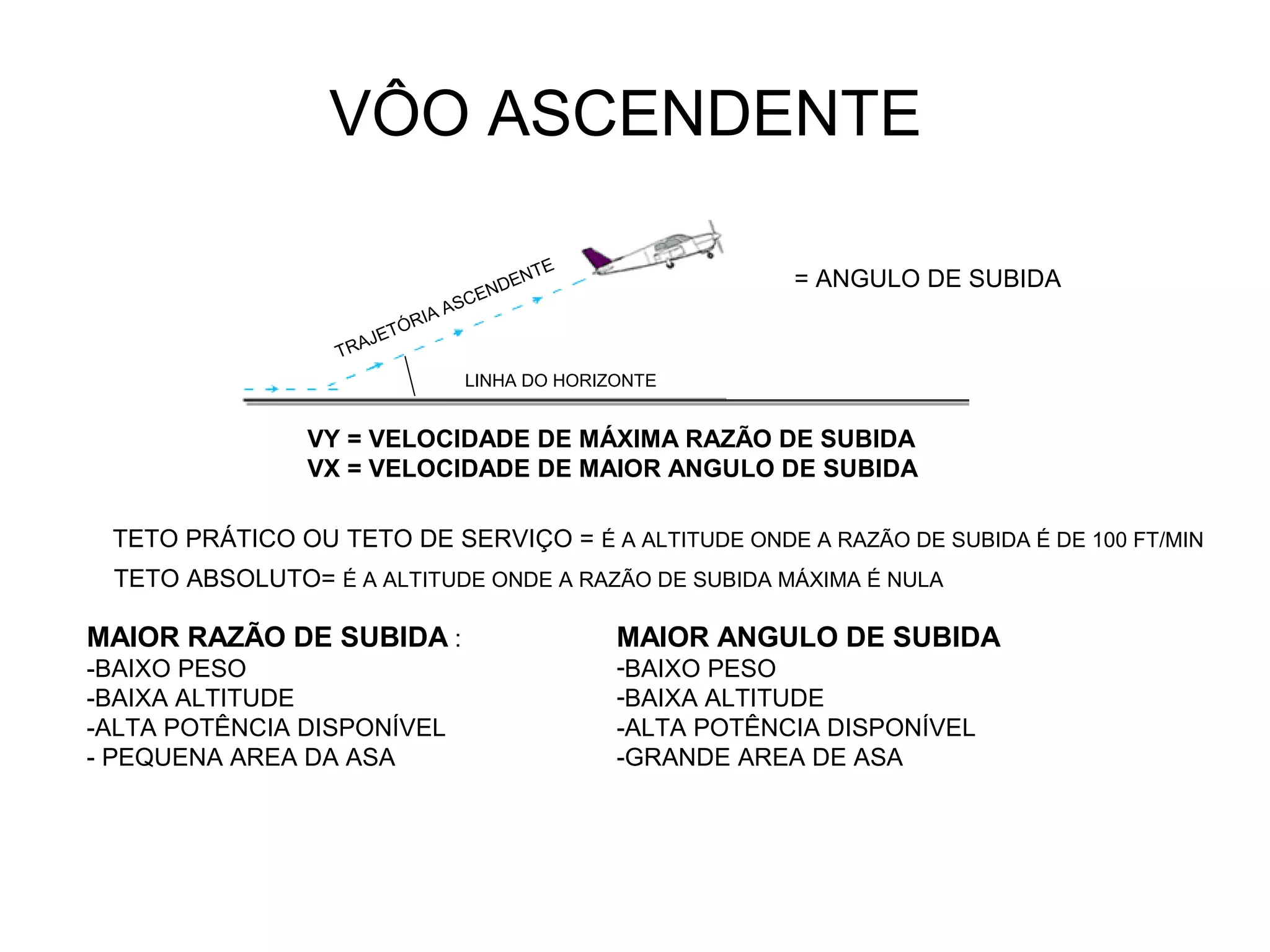

VÔO ASCENDENTE
TRAJETÓRIA ASCENDENTE
LINHA DO HORIZONTE
= ANGULO DE SUBIDA
VY = VELOCIDADE DE MÁXIMA RAZÃO DE SUBIDA
VX = VELOCIDADE DE MAIOR ANGULO DE SUBIDA
TETO PRÁTICO OU TETO DE SERVIÇO = É A ALTITUDE ONDE A RAZÃO DE SUBIDA É DE 100 FT/MIN
TETO ABSOLUTO= É A ALTITUDE ONDE A RAZÃO DE SUBIDA MÁXIMA É NULA
MAIOR RAZÃO DE SUBIDA :
-BAIXO PESO
-BAIXA ALTITUDE
-ALTA POTÊNCIA DISPONÍVEL
- PEQUENA AREA DA ASA
MAIOR ANGULO DE SUBIDA
-BAIXO PESO
-BAIXA ALTITUDE
-ALTA POTÊNCIA DISPONÍVEL
-GRANDE AREA DE ASA

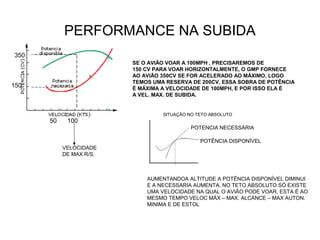

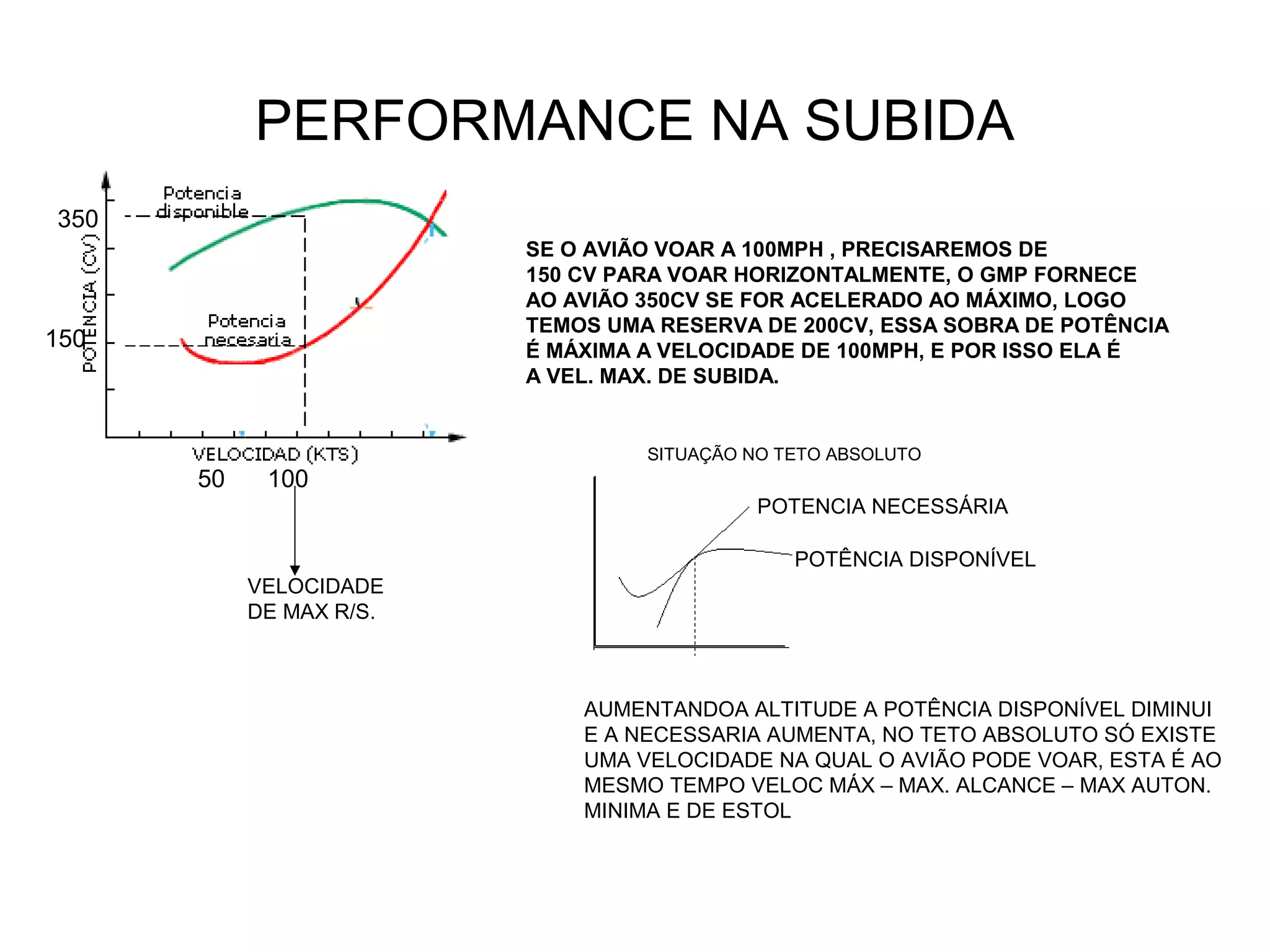

PERFORMANCE NA SUBIDA
50 100
VELOCIDADE
DE MAX R/S.
150
350
SE O AVIÃO VOAR A 100MPH , PRECISAREMOS DE
150 CV PARA VOAR HORIZONTALMENTE, O GMP FORNECE
AO AVIÃO 350CV SE FOR ACELERADO AO MÁXIMO, LOGO
TEMOS UMA RESERVA DE 200CV, ESSA SOBRA DE POTÊNCIA
É MÁXIMA A VELOCIDADE DE 100MPH, E POR ISSO ELA É
A VEL. MAX. DE SUBIDA.
SITUAÇÃO NO TETO ABSOLUTO
AUMENTANDOA ALTITUDE A POTÊNCIA DISPONÍVEL DIMINUI
E A NECESSARIA AUMENTA, NO TETO ABSOLUTO SÓ EXISTE
UMA VELOCIDADE NA QUAL O AVIÃO PODE VOAR, ESTA É AO
MESMO TEMPO VELOC MÁX – MAX. ALCANCE – MAX AUTON.
MINIMA E DE ESTOL
POTENCIA NECESSÁRIA
POTÊNCIA DISPONÍVEL

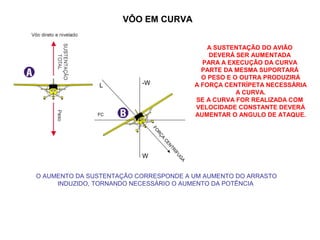

FC
W
L

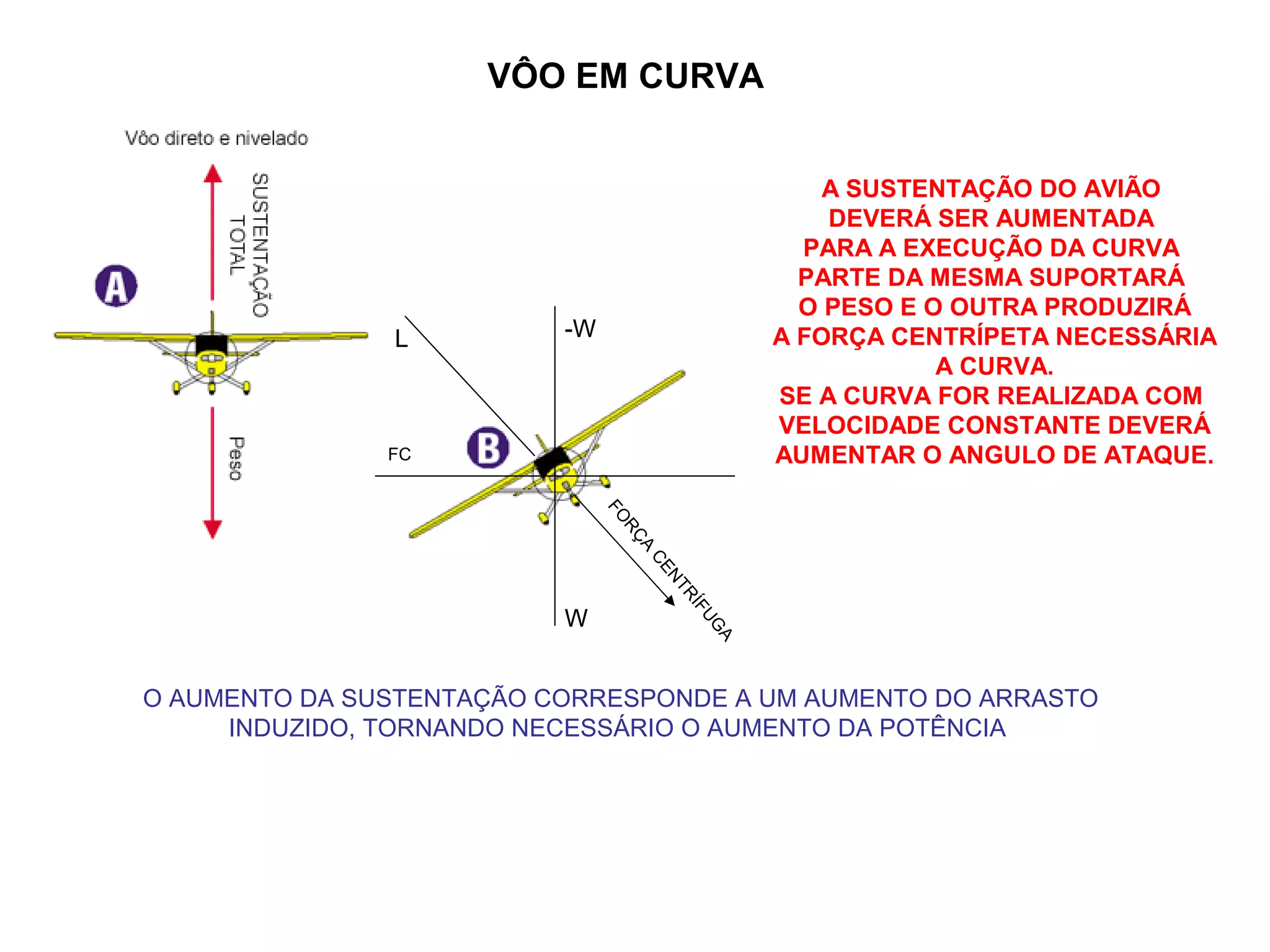

A SUSTENTAÇÃO DO AVIÃO
DEVERÁ SER AUMENTADA
PARA A EXECUÇÃO DA CURVA
PARTE DA MESMA SUPORTARÁ
O PESO E O OUTRA PRODUZIRÁ
A FORÇA CENTRÍPETA NECESSÁRIA
A CURVA.
SE A CURVA FOR REALIZADA COM
VELOCIDADE CONSTANTE DEVERÁ
AUMENTAR O ANGULO DE ATAQUE.
FO
RÇA
CENTRÍFUG
A
-W
O AUMENTO DA SUSTENTAÇÃO CORRESPONDE A UM AUMENTO DO ARRASTO
INDUZIDO, TORNANDO NECESSÁRIO O AUMENTO DA POTÊNCIA
VÔO EM CURVA

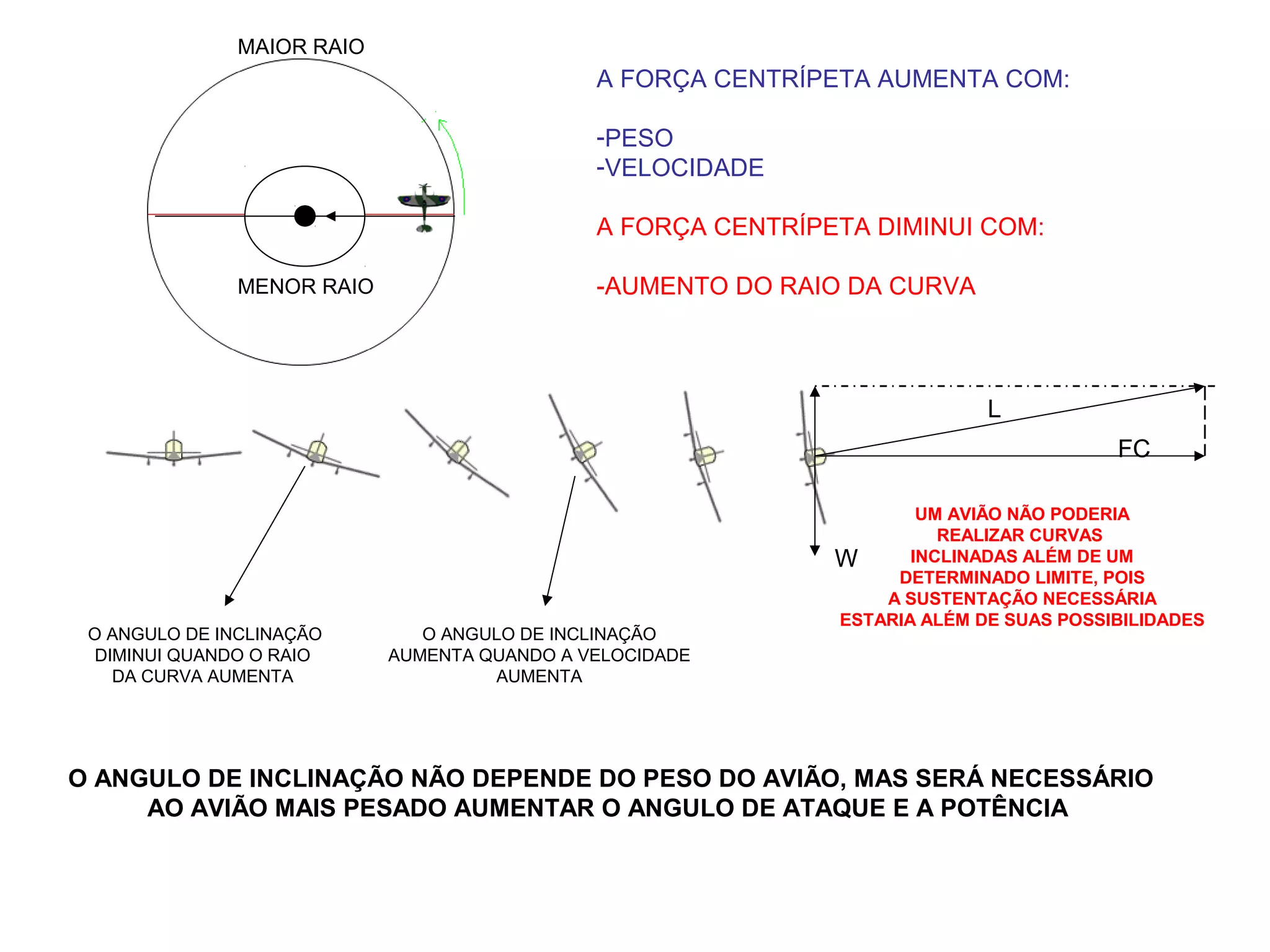

A FORÇA CENTRÍPETA AUMENTA COM:
-PESO
-VELOCIDADE
A FORÇA CENTRÍPETA DIMINUI COM:
-AUMENTO DO RAIO DA CURVA
O ANGULO DE INCLINAÇÃO
AUMENTA QUANDO A VELOCIDADE
AUMENTA
O ANGULO DE INCLINAÇÃO
DIMINUI QUANDO O RAIO
DA CURVA AUMENTA
MAIOR RAIO
MENOR RAIO
O ANGULO DE INCLINAÇÃO NÃO DEPENDE DO PESO DO AVIÃO, MAS SERÁ NECESSÁRIO
AO AVIÃO MAIS PESADO AUMENTAR O ANGULO DE ATAQUE E A POTÊNCIA
W
L
FC
UM AVIÃO NÃO PODERIA
REALIZAR CURVAS
INCLINADAS ALÉM DE UM
DETERMINADO LIMITE, POIS
A SUSTENTAÇÃO NECESSÁRIA
ESTARIA ALÉM DE SUAS POSSIBILIDADES

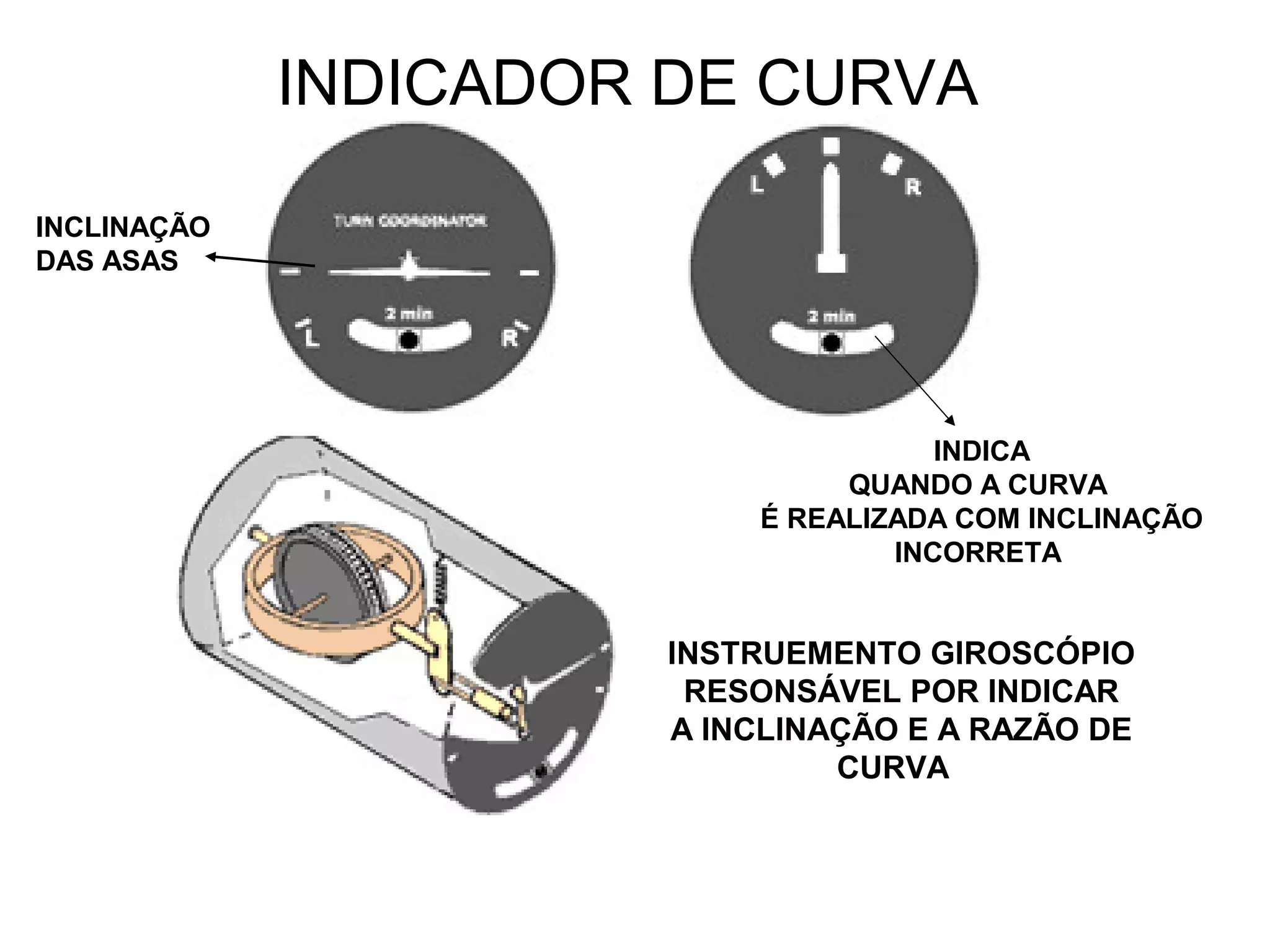

INDICADOR DE CURVA
INSTRUEMENTO GIROSCÓPIO
RESONSÁVEL POR INDICAR
A INCLINAÇÃO E A RAZÃO DE
CURVA
INDICA
QUANDO A CURVA
É REALIZADA COM INCLINAÇÃO
INCORRETA
INCLINAÇÃO
DAS ASAS

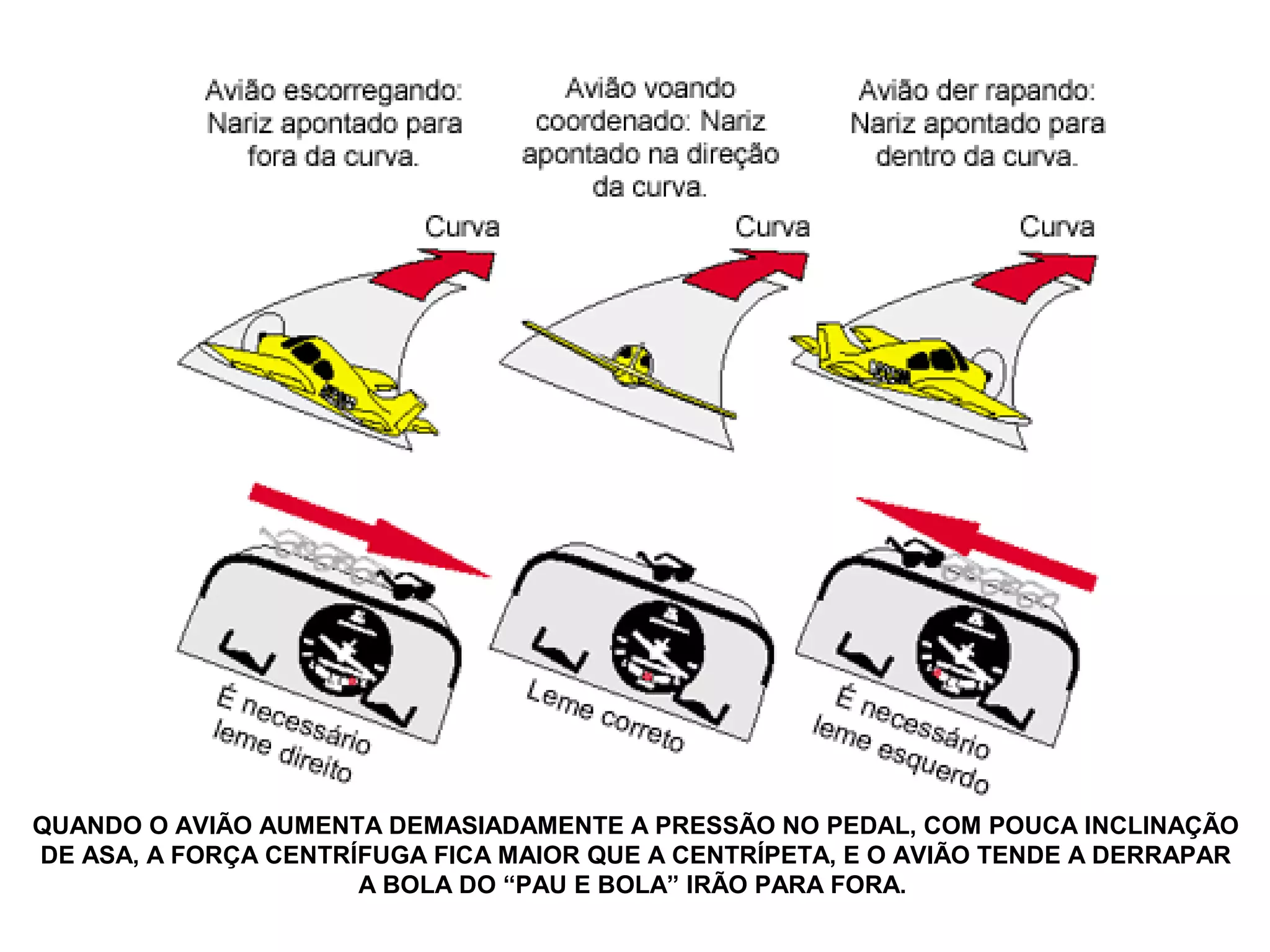

INDICAÇÃO DOS INSTRUMENTOS NO VÔO EM CURVA

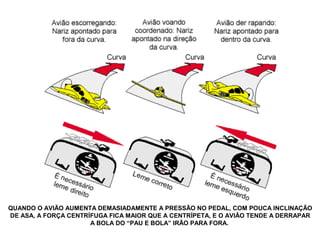

QUANDO O AVIÃO AUMENTA DEMASIADAMENTE A PRESSÃO NO PEDAL, COM POUCA INCLINAÇÃO
DE ASA, A FORÇA CENTRÍFUGA FICA MAIOR QUE A CENTRÍPETA, E O AVIÃO TENDE A DERRAPAR
A BOLA DO “PAU E BOLA” IRÃO PARA FORA.

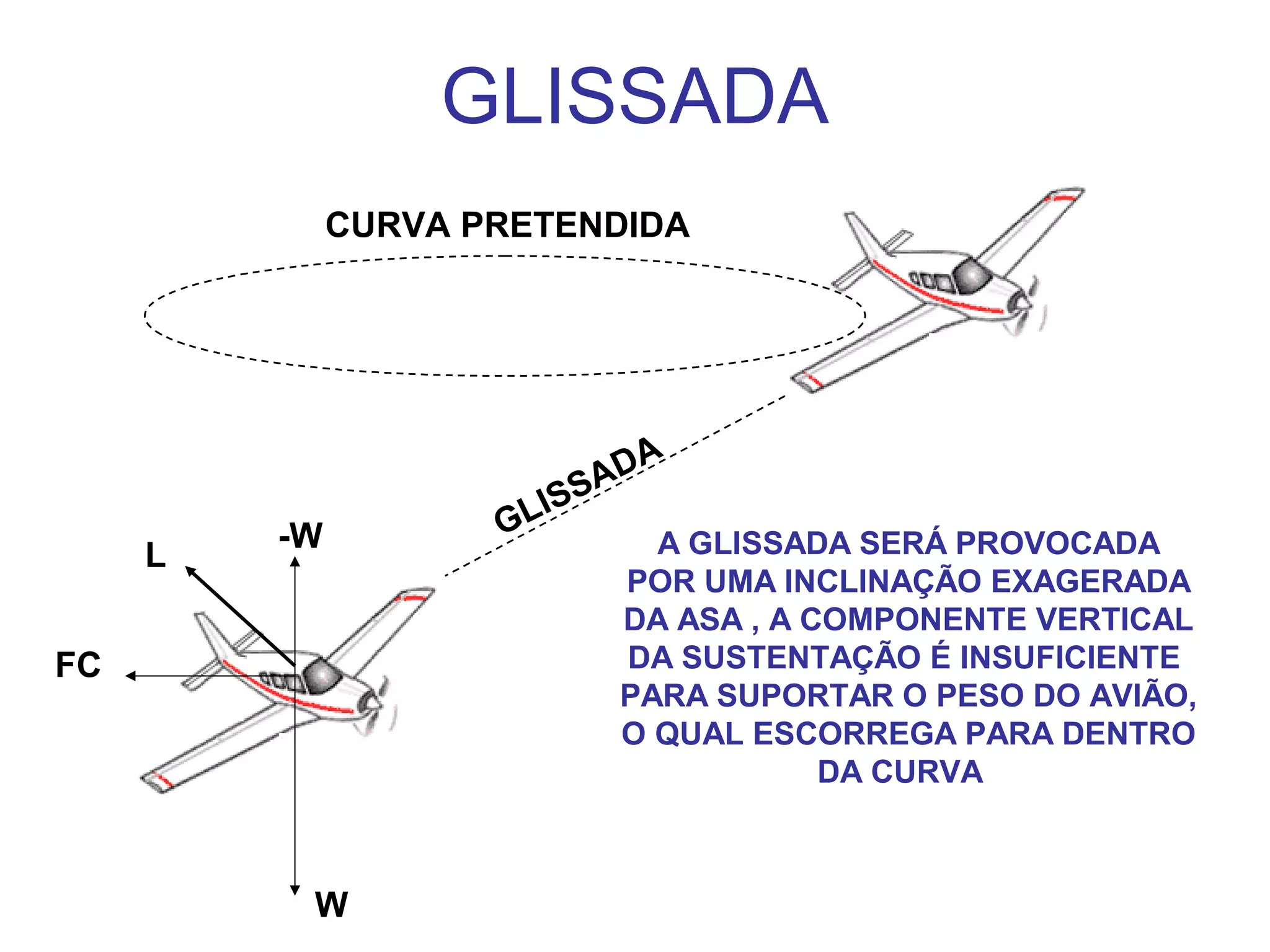

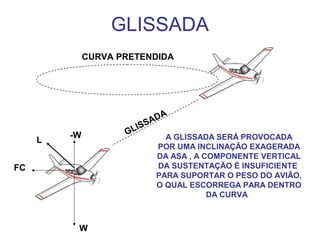

GLISSADA
CURVA PRETENDIDA
GLISSADA
FC
L
-W
W
A GLISSADA SERÁ PROVOCADA
POR UMA INCLINAÇÃO EXAGERADA
DA ASA , A COMPONENTE VERTICAL
DA SUSTENTAÇÃO É INSUFICIENTE
PARA SUPORTAR O PESO DO AVIÃO,
O QUAL ESCORREGA PARA DENTRO
DA CURVA

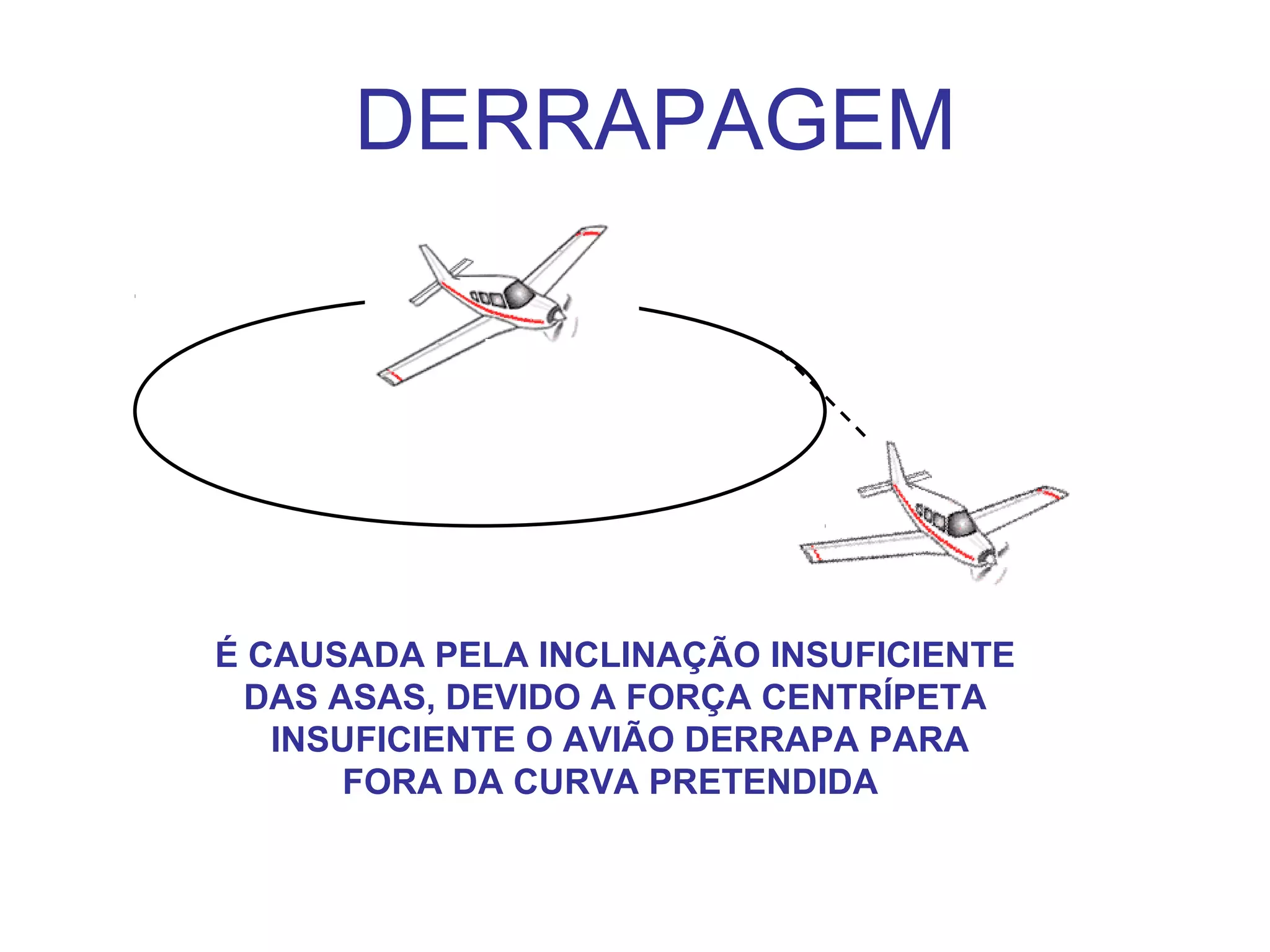

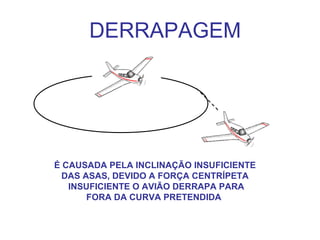

DERRAPAGEM
É CAUSADA PELA INCLINAÇÃO INSUFICIENTE
DAS ASAS, DEVIDO A FORÇA CENTRÍPETA
INSUFICIENTE O AVIÃO DERRAPA PARA
FORA DA CURVA PRETENDIDA

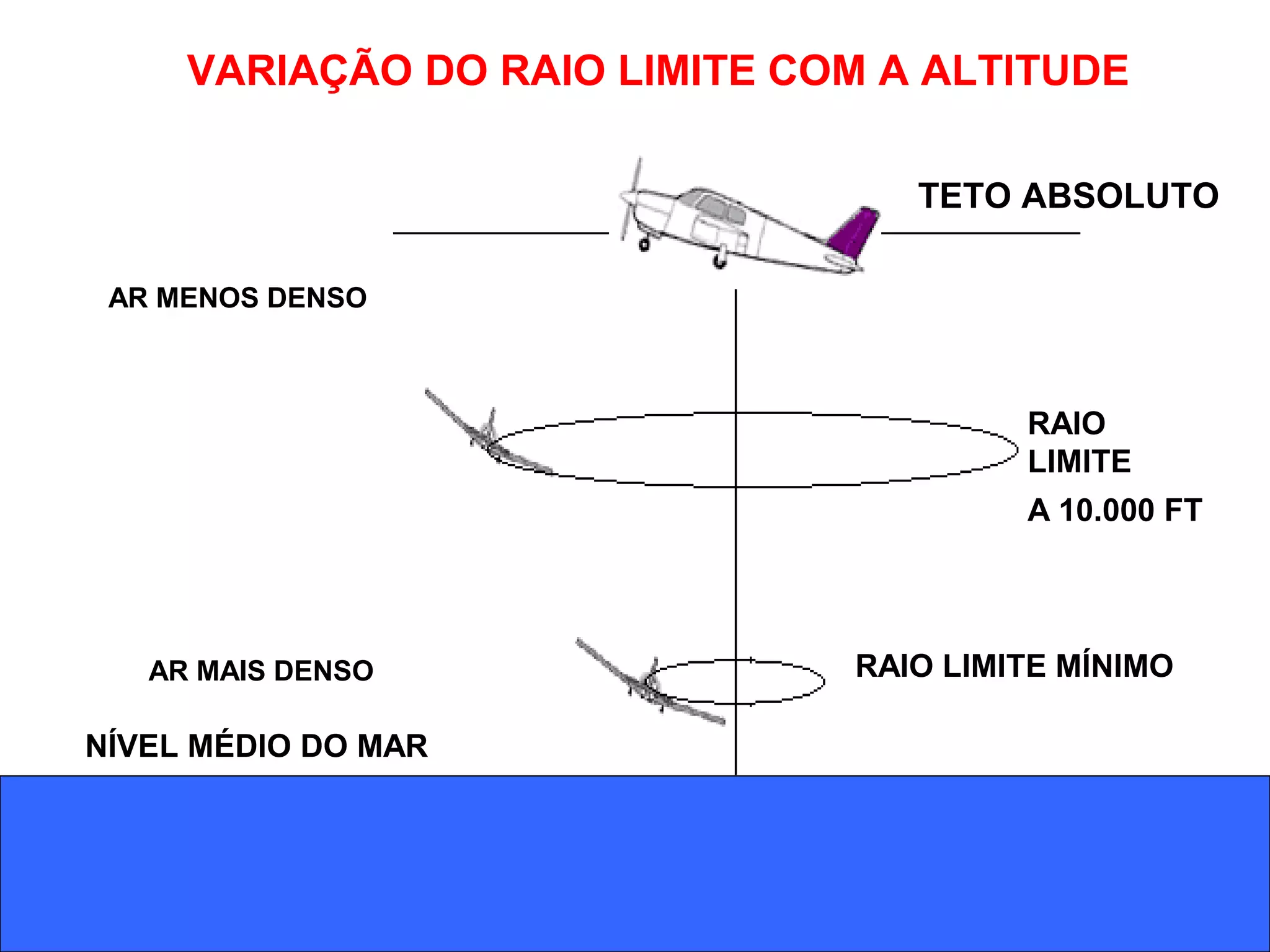

NÍVEL MÉDIO DO MAR
RAIO LIMITE MÍNIMO
RAIO
LIMITE
A 10.000 FT
TETO ABSOLUTO
VARIAÇÃO DO RAIO LIMITE COM A ALTITUDE
AR MAIS DENSO
AR MENOS DENSO

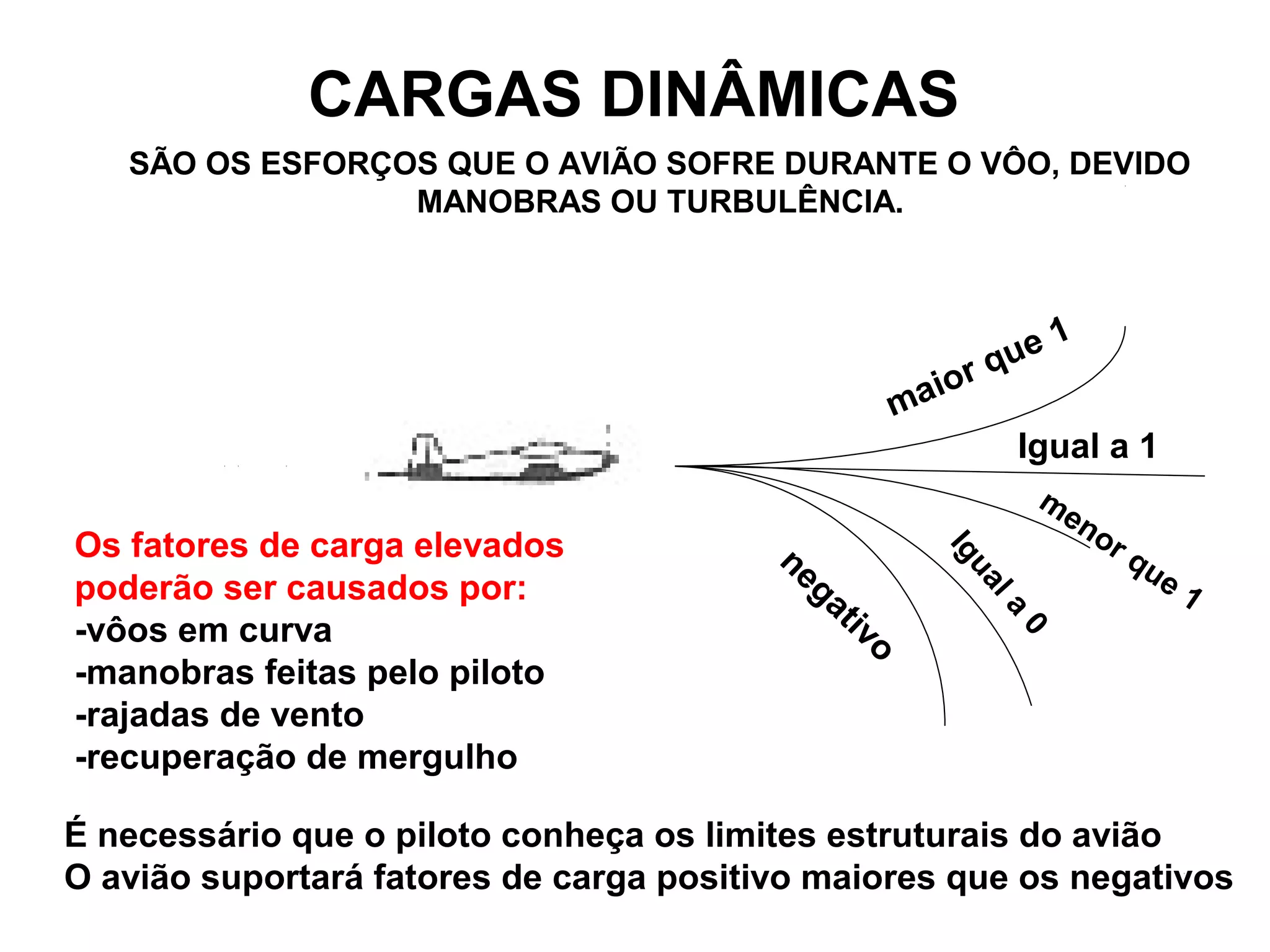

CARGAS DINÂMICAS
SÃO OS ESFORÇOS QUE O AVIÃO SOFRE DURANTE O VÔO, DEVIDO
MANOBRAS OU TURBULÊNCIA.
maior que 1
Igual a 1
menor que 1
Iguala
0
negativo
Os fatores de carga elevados
poderão ser causados por:
-vôos em curva
-manobras feitas pelo piloto
-rajadas de vento
-recuperação de mergulho
É necessário que o piloto conheça os limites estruturais do avião
O avião suportará fatores de carga positivo maiores que os negativos

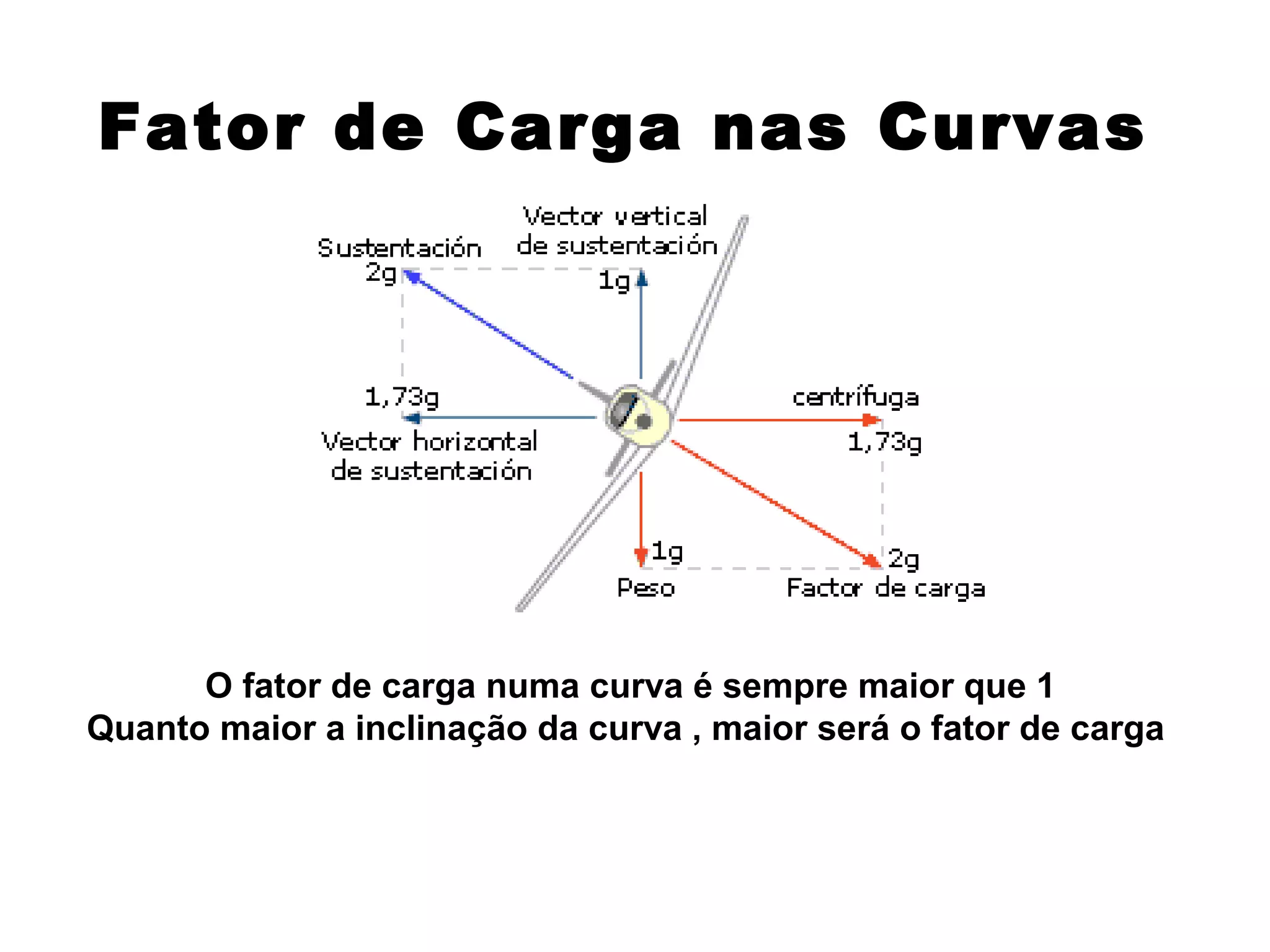

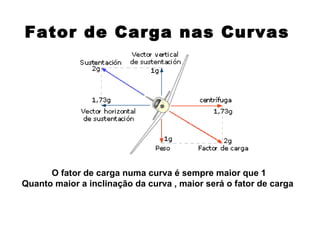

Fator de Carga nas Curvas
O fator de carga numa curva é sempre maior que 1
Quanto maior a inclinação da curva , maior será o fator de carga

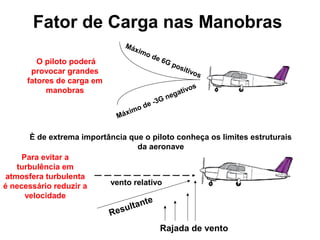

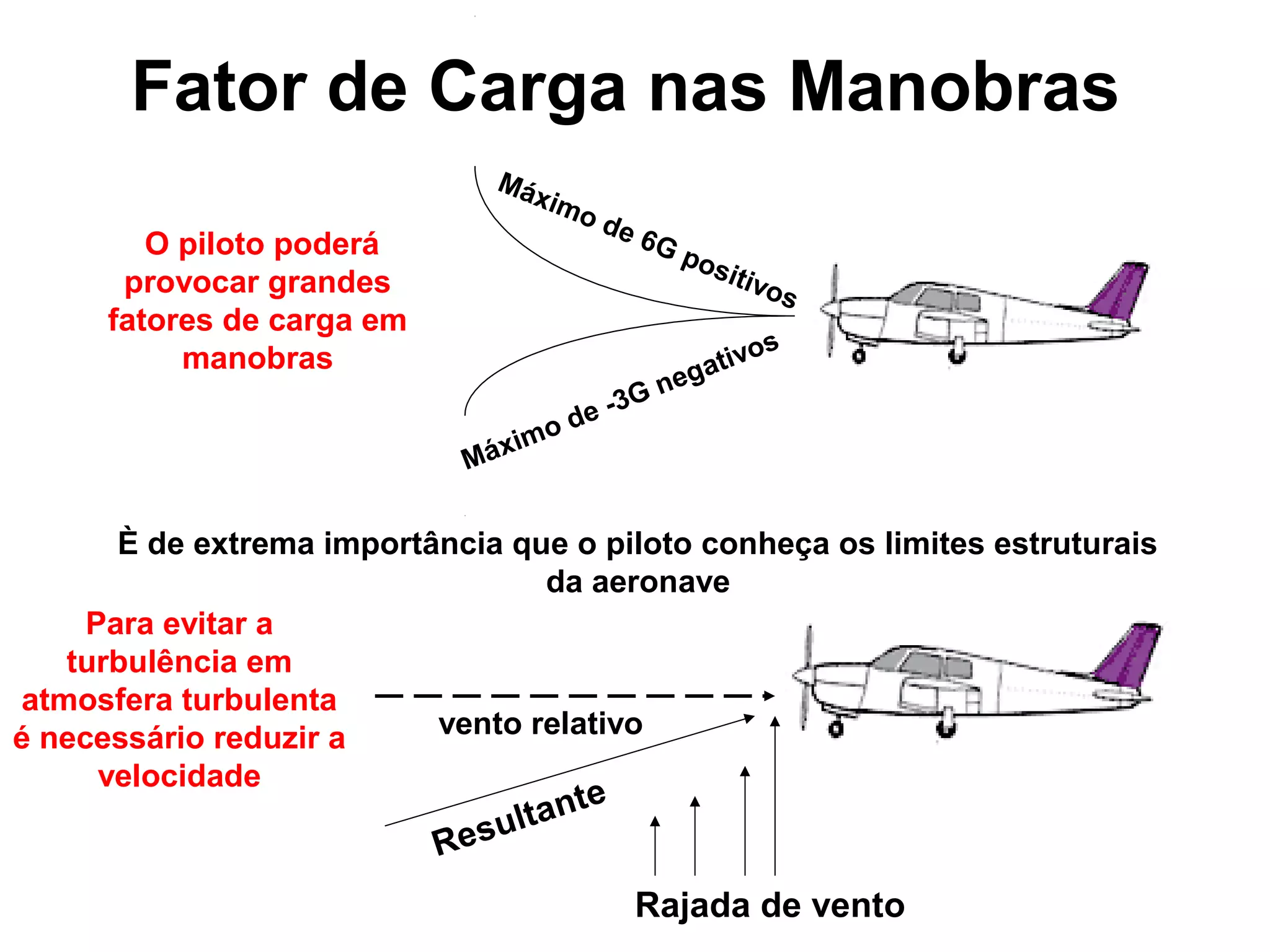

Fator de Carga nas Manobras
Máximo de 6G positivos
Máximo de -3G negativos
È de extrema importância que o piloto conheça os limites estruturais
da aeronave
vento relativo
Rajada de vento
Resultante
Para evitar a
turbulência em
atmosfera turbulenta
é necessário reduzir a
velocidade
O piloto poderá
provocar grandes
fatores de carga em
manobras
Numa recuperação o piloto
Não deve puxar bruscamente
O manche, porque a asa poderá
ultrapassar o ângulo crítico
se isso ocorrer a aeronave
entrará em stol , ficando
imcapaz de produzir a sustentação
necessária a recuperação
Este fenômeno chama-se:
ESTOL DE VELOCIDADE
CONDIÇÕES PARA DECOLAGEM
1- MANTER A AERONAVE NO SOLO ATÉ ATINGIR 120% DA VEL. DE ESTOL
2- DECOLAR SEMPRE COM VENTO DE PROA
3-BAIXA ALTITUDE
4-BAIXA TEMPERATURA
5-PISTA EM DECLIVE
6-AR SECO
7- USAR OS FLAP´S DE ACORDO COM O MANUAL DA AERONAVE

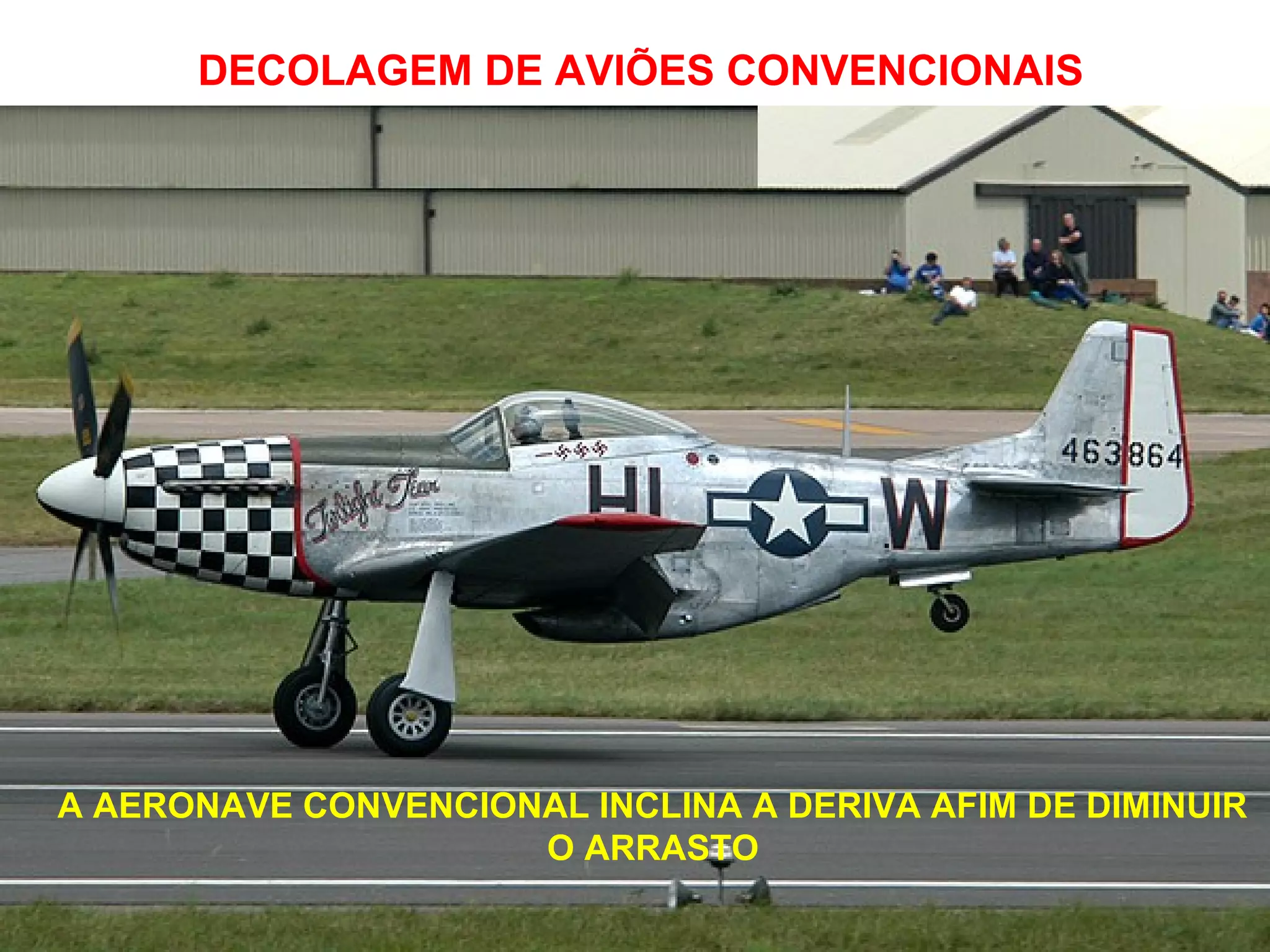

DECOLAGEM DE AVIÕES CONVENCIONAIS
A AERONAVE CONVENCIONAL INCLINA A DERIVA AFIM DE DIMINUIR
O ARRASTO

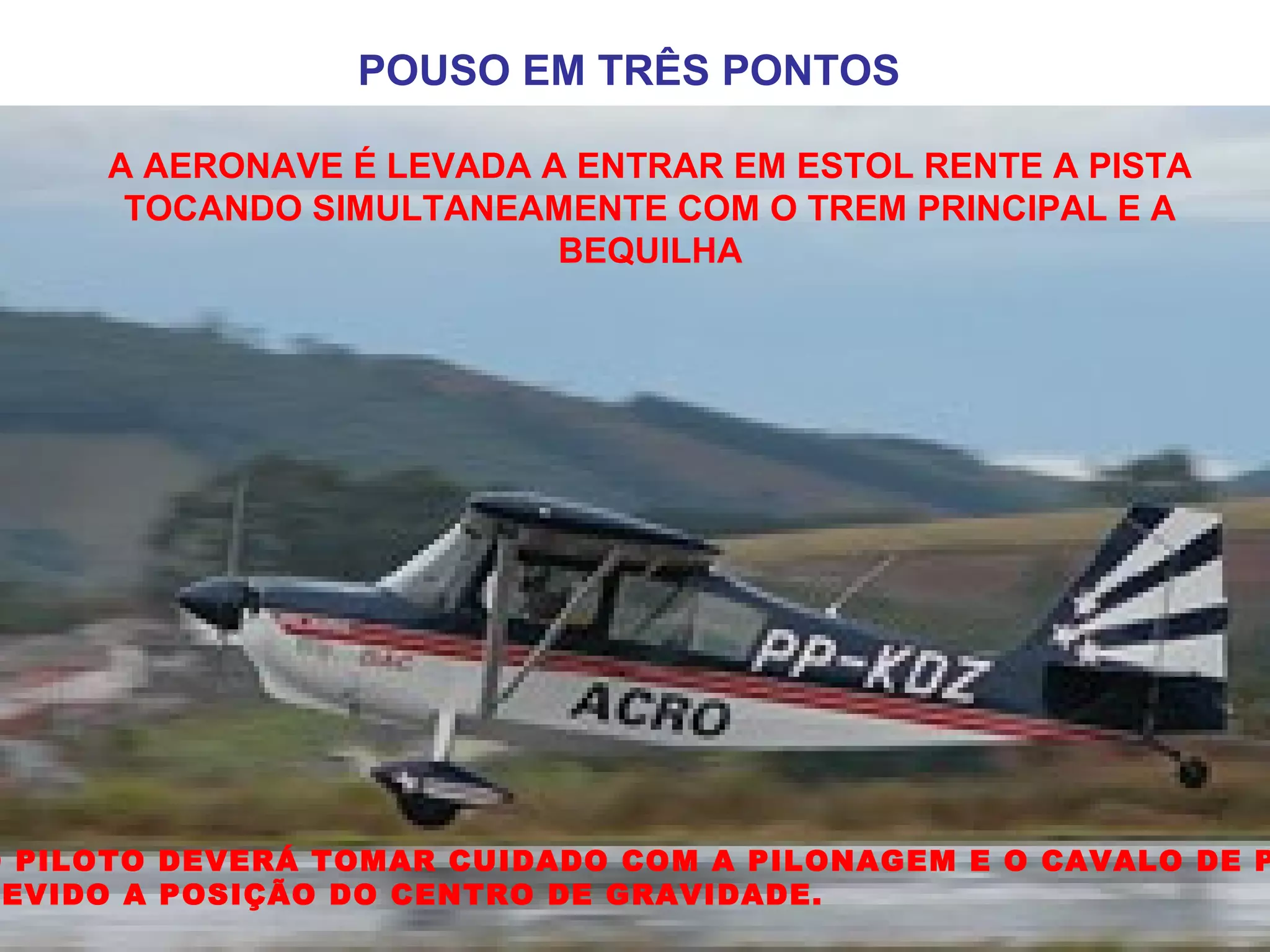

POUSO EM TRÊS PONTOS
A AERONAVE É LEVADA A ENTRAR EM ESTOL RENTE A PISTA
TOCANDO SIMULTANEAMENTE COM O TREM PRINCIPAL E A
BEQUILHA
O PILOTO DEVERÁ TOMAR CUIDADO COM A PILONAGEM E O CAVALO DE P
EVIDO A POSIÇÃO DO CENTRO DE GRAVIDADE.

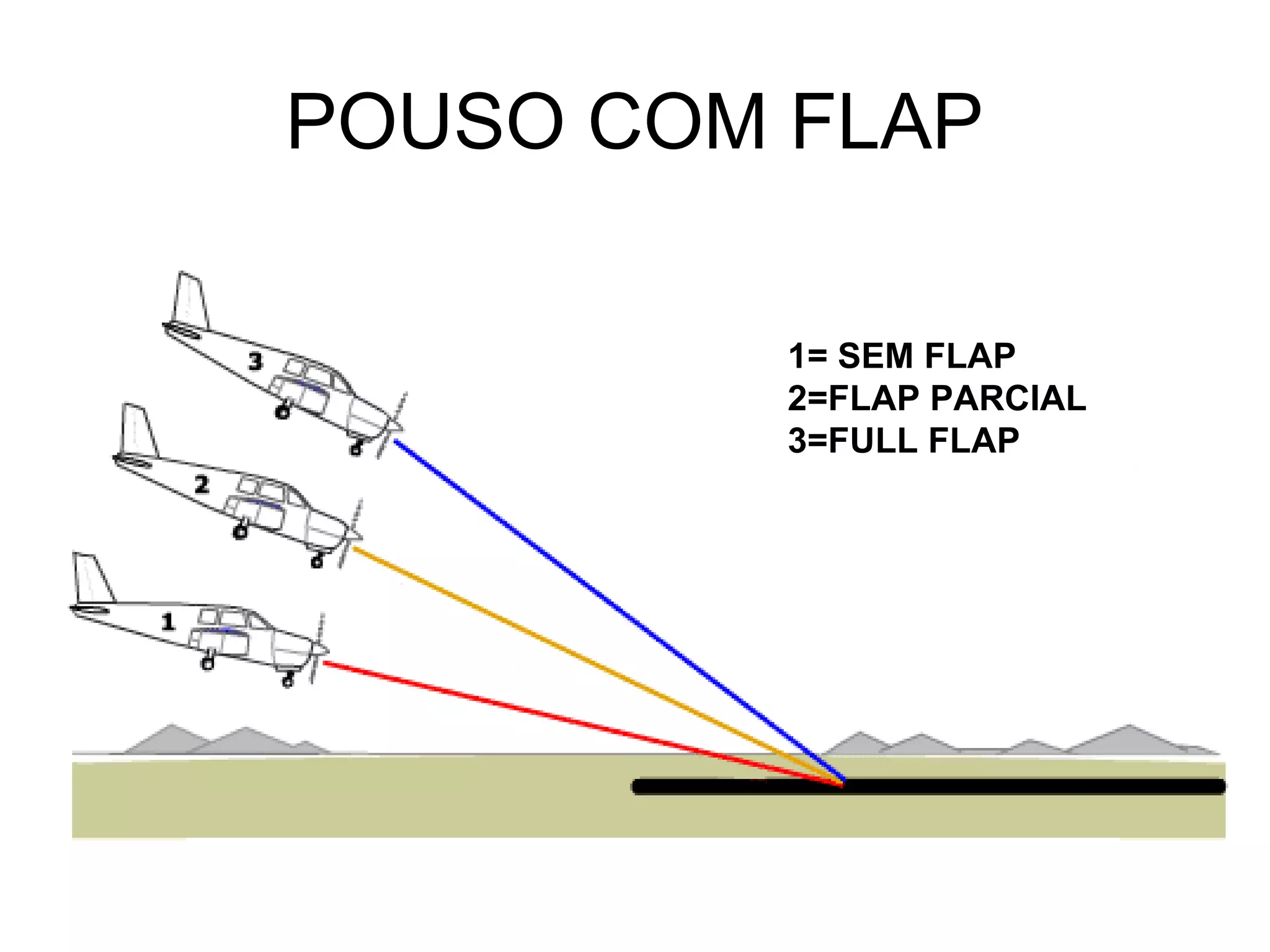

POUSO COM FLAP
1= SEM FLAP
2=FLAP PARCIAL
3=FULL FLAP

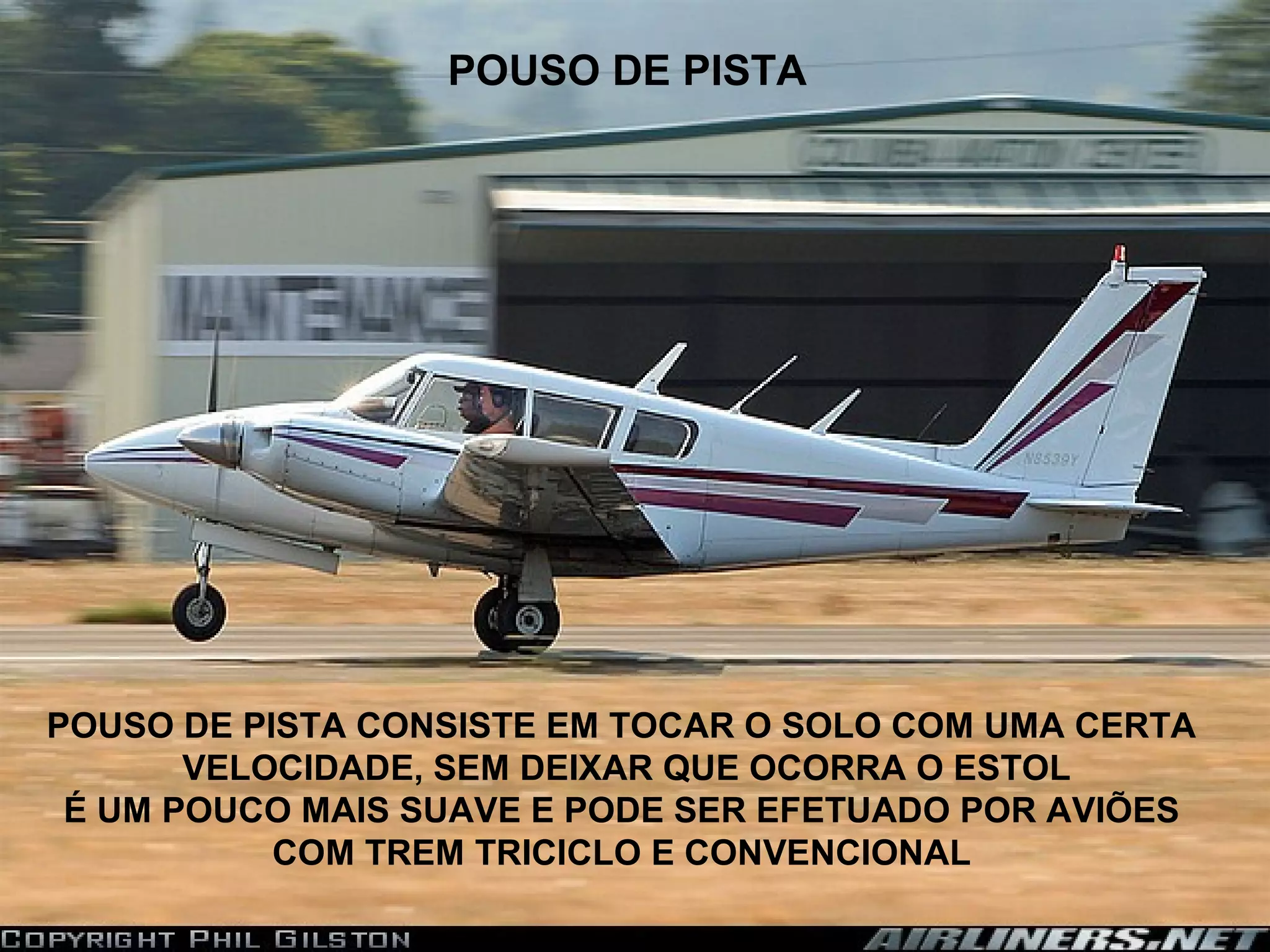

POUSO DE PISTA
POUSO DE PISTA CONSISTE EM TOCAR O SOLO COM UMA CERTA
VELOCIDADE, SEM DEIXAR QUE OCORRA O ESTOL
É UM POUCO MAIS SUAVE E PODE SER EFETUADO POR AVIÕES
COM TREM TRICICLO E CONVENCIONAL
CONDIÇÕES IDEAIS PARA POUSO
BAIXA ALTITUDE
BAIXA TEMPERATURA
PISTA EM ACLIVE
VENTO DE PROA
AR SECO

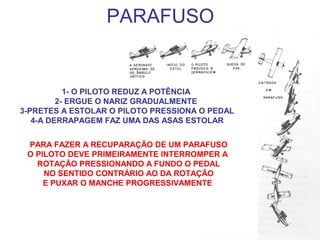

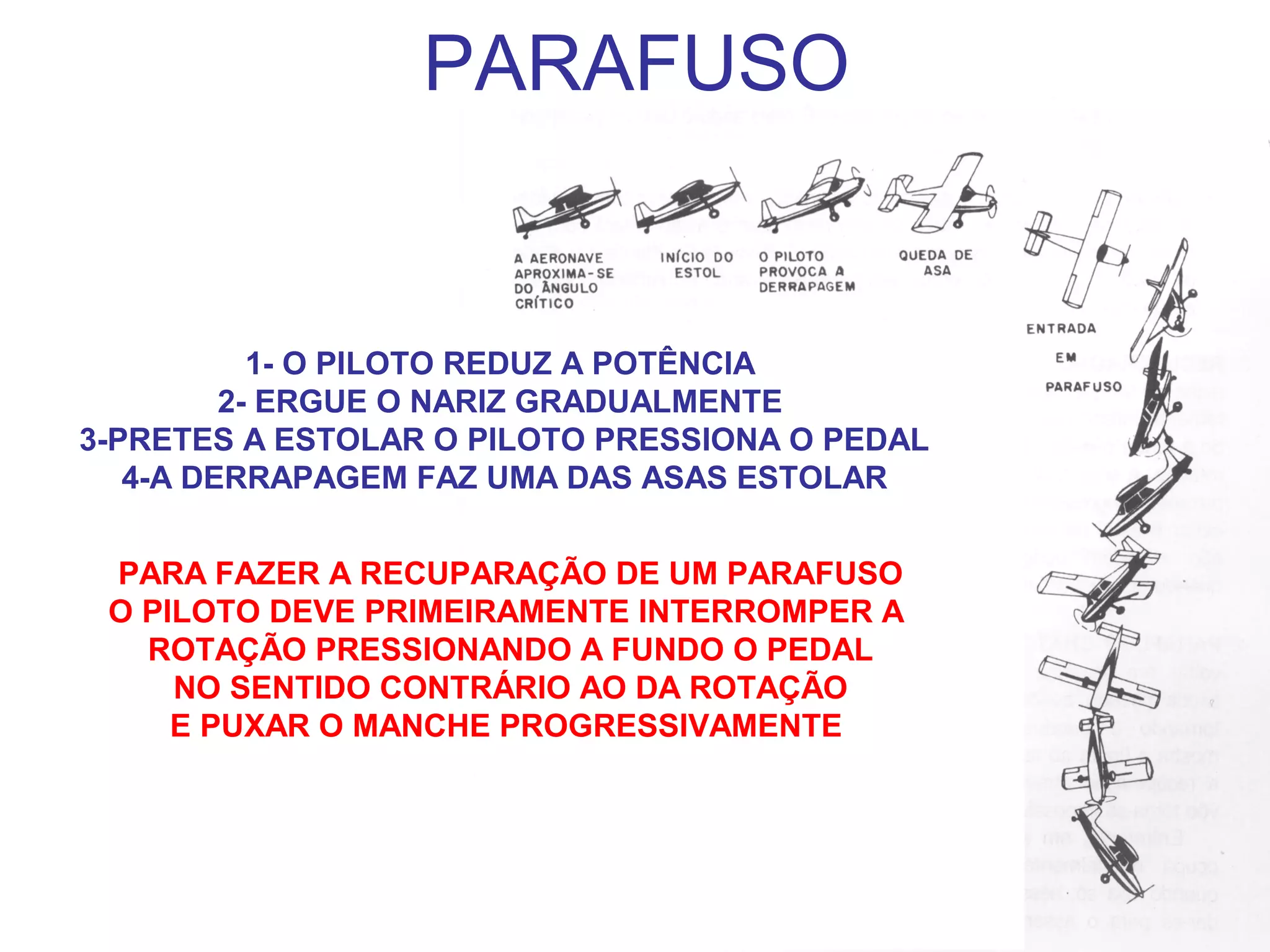

PARAFUSO
1- O PILOTO REDUZ A POTÊNCIA
2- ERGUE O NARIZ GRADUALMENTE
3-PRETES A ESTOLAR O PILOTO PRESSIONA O PEDAL
4-A DERRAPAGEM FAZ UMA DAS ASAS ESTOLAR
PARA FAZER A RECUPARAÇÃO DE UM PARAFUSO
O PILOTO DEVE PRIMEIRAMENTE INTERROMPER A
ROTAÇÃO PRESSIONANDO A FUNDO O PEDAL
NO SENTIDO CONTRÁRIO AO DA ROTAÇÃO
E PUXAR O MANCHE PROGRESSIVAMENTE

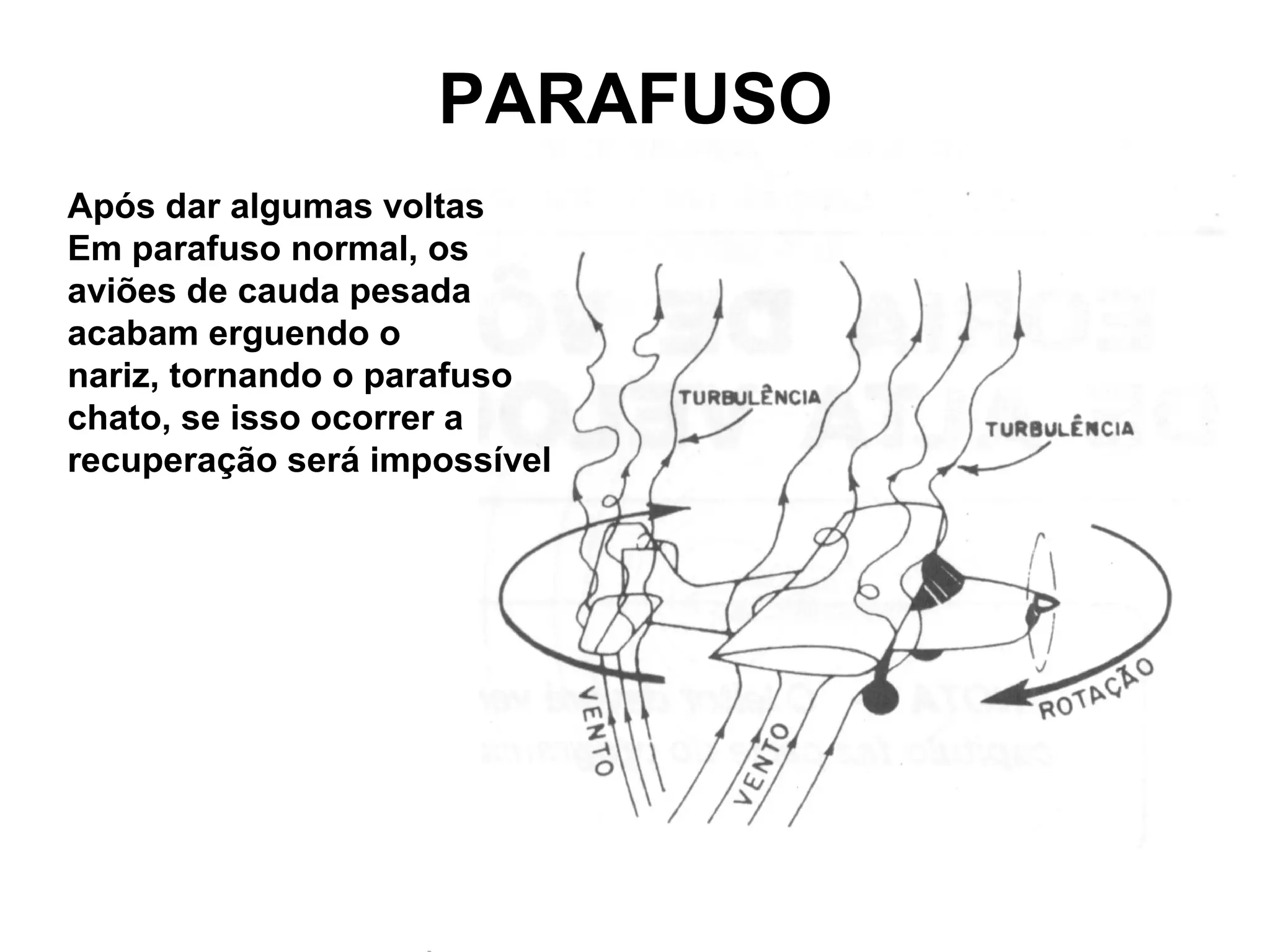

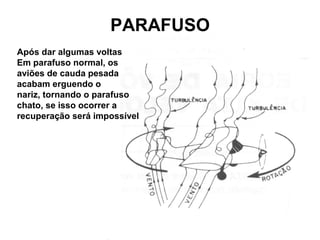

PARAFUSO
Após dar algumas voltas
Em parafuso normal, os
aviões de cauda pesada
acabam erguendo o
nariz, tornando o parafuso
chato, se isso ocorrer a
recuperação será impossível

Mais conteúdo relacionado

Mais procurados

Regras do ar - Questionario e gabarito
Regras do ar - Questionario e gabaritoRegras do ar - Questionario e gabarito
Regras do ar - Questionario e gabarito
Alcides Silva

Robinson Helicopter Private Lesson 1
Robinson Helicopter Private Lesson 1Robinson Helicopter Private Lesson 1
Robinson Helicopter Private Lesson 1
Heather Howley

Flight Basics
Flight BasicsFlight Basics
Flight Basics
Ravindra Pavuluri

Presentation the history of aircraft
Presentation   the history of aircraftPresentation   the history of aircraft
Presentation the history of aircraft
Muhammad Khurram Warsi ARAeS , CMILT

Hypersonic Flight_Dora_Musielak_2016
Hypersonic Flight_Dora_Musielak_2016Hypersonic Flight_Dora_Musielak_2016
Hypersonic Flight_Dora_Musielak_2016
Dora Musielak, Ph.D.

High Speed Aerodynamics
High Speed AerodynamicsHigh Speed Aerodynamics
High Speed Aerodynamics
lccmechanics

High Speed Aerodynamics
High Speed AerodynamicsHigh Speed Aerodynamics
High Speed Aerodynamics
Suhail Ahmed

Aircraft design project 2
Aircraft design project 2Aircraft design project 2
Blocoiv 110501195154-phpapp02
Blocoiv 110501195154-phpapp02Blocoiv 110501195154-phpapp02
Blocoiv 110501195154-phpapp02
Patricia Dietrich

直升机飞行力学 Helicopter dynamics chapter 2
直升机飞行力学 Helicopter dynamics    chapter 2直升机飞行力学 Helicopter dynamics    chapter 2
直升机飞行力学 Helicopter dynamics chapter 2
Falevai

How to install aircraft battery
How to install aircraft batteryHow to install aircraft battery
How to install aircraft battery
jonespub

GPS base Space Debris Removal System
GPS base Space Debris Removal SystemGPS base Space Debris Removal System
GPS base Space Debris Removal System
Sunil Ds

Swept wing configuration
Swept wing configuration Swept wing configuration
Swept wing configuration
Buddhikaaero

BLOCO III - PSS - CMS
BLOCO III - PSS - CMSBLOCO III - PSS - CMS
BLOCO III - PSS - CMS
TAS ESCOLA DE AVIAÇÃO CIVIL

High lift devices
High lift devicesHigh lift devices
High lift devices
Gurjit Singh Bal

Reglamento del Aire - Anexo 2 - OACI
Reglamento del Aire -  Anexo 2 - OACI Reglamento del Aire -  Anexo 2 - OACI
Reglamento del Aire - Anexo 2 - OACI
Lic. Christian Buchanan

Basic aerodynamics
Basic aerodynamicsBasic aerodynamics
Basic aerodynamics
Aeronautical Division

Aeronaves e motores
Aeronaves e motoresAeronaves e motores
Aeronaves e motores
Pedro Barros Neto

BLOCO IV - CGA - CMS
BLOCO IV - CGA - CMSBLOCO IV - CGA - CMS
BLOCO IV - CGA - CMS
TAS ESCOLA DE AVIAÇÃO CIVIL

Basic Aerodynamics Ii Stability Large
Basic Aerodynamics Ii Stability   LargeBasic Aerodynamics Ii Stability   Large
Basic Aerodynamics Ii Stability Large
lccmechanics


Mais procurados (20)

Regras do ar - Questionario e gabarito
Regras do ar - Questionario e gabaritoRegras do ar - Questionario e gabarito
Regras do ar - Questionario e gabarito

Robinson Helicopter Private Lesson 1
Robinson Helicopter Private Lesson 1Robinson Helicopter Private Lesson 1
Robinson Helicopter Private Lesson 1

Flight Basics
Flight BasicsFlight Basics
Flight Basics

Presentation the history of aircraft
Presentation   the history of aircraftPresentation   the history of aircraft
Presentation the history of aircraft

Hypersonic Flight_Dora_Musielak_2016
Hypersonic Flight_Dora_Musielak_2016Hypersonic Flight_Dora_Musielak_2016
Hypersonic Flight_Dora_Musielak_2016

High Speed Aerodynamics
High Speed AerodynamicsHigh Speed Aerodynamics
High Speed Aerodynamics

High Speed Aerodynamics
High Speed AerodynamicsHigh Speed Aerodynamics
High Speed Aerodynamics

Aircraft design project 2
Aircraft design project 2Aircraft design project 2
Aircraft design project 2

Blocoiv 110501195154-phpapp02
Blocoiv 110501195154-phpapp02Blocoiv 110501195154-phpapp02
Blocoiv 110501195154-phpapp02

直升机飞行力学 Helicopter dynamics chapter 2
直升机飞行力学 Helicopter dynamics    chapter 2直升机飞行力学 Helicopter dynamics    chapter 2
直升机飞行力学 Helicopter dynamics chapter 2

How to install aircraft battery
How to install aircraft batteryHow to install aircraft battery
How to install aircraft battery

GPS base Space Debris Removal System
GPS base Space Debris Removal SystemGPS base Space Debris Removal System
GPS base Space Debris Removal System

Swept wing configuration
Swept wing configuration Swept wing configuration
Swept wing configuration

BLOCO III - PSS - CMS
BLOCO III - PSS - CMSBLOCO III - PSS - CMS
BLOCO III - PSS - CMS

High lift devices
High lift devicesHigh lift devices
High lift devices

Reglamento del Aire - Anexo 2 - OACI
Reglamento del Aire -  Anexo 2 - OACI Reglamento del Aire -  Anexo 2 - OACI
Reglamento del Aire - Anexo 2 - OACI

Basic aerodynamics
Basic aerodynamicsBasic aerodynamics
Basic aerodynamics

Aeronaves e motores
Aeronaves e motoresAeronaves e motores
Aeronaves e motores

BLOCO IV - CGA - CMS
BLOCO IV - CGA - CMSBLOCO IV - CGA - CMS
BLOCO IV - CGA - CMS

Basic Aerodynamics Ii Stability Large
Basic Aerodynamics Ii Stability   LargeBasic Aerodynamics Ii Stability   Large
Basic Aerodynamics Ii Stability Large


Destaque

Maquinas termicas ii
Maquinas termicas iiMaquinas termicas ii
Maquinas termicas ii
asteriopereira

Conhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para ComissáriosConhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para Comissários
Vinícius Roggério da Rocha

Apresentacao turbina a gás oficial
Apresentacao turbina a gás oficialApresentacao turbina a gás oficial
Apresentacao turbina a gás oficial
Hyundai Heavy Industries Brasil

Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação
Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider AviaçãoPrograma de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação
Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação
Jeferson Espindola

A hèlice
A hèliceA hèlice
A hèlice
gefferson2014

Programa de Investimentos em Aeroportos
Programa de Investimentos em AeroportosPrograma de Investimentos em Aeroportos
Programa de Investimentos em Aeroportos
Palácio do Planalto

FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012
FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012
FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012
Jeferson Espindola

SAE AeroDesign 2007 - Hovergama Team
SAE AeroDesign 2007 - Hovergama TeamSAE AeroDesign 2007 - Hovergama Team
SAE AeroDesign 2007 - Hovergama Team
rbpiccinini

Impulsão e suas aplicações - Aviões
Impulsão e suas aplicações - AviõesImpulsão e suas aplicações - Aviões
Impulsão e suas aplicações - Aviões
Hannah4u

Motores de reacción ilario perez-caccia
Motores de reacción ilario perez-cacciaMotores de reacción ilario perez-caccia
Motores de reacción ilario perez-caccia
anderson romero rojas

“Programa de Investimentos em Logística: Aeroportos”
 “Programa de Investimentos em Logística: Aeroportos” “Programa de Investimentos em Logística: Aeroportos”
“Programa de Investimentos em Logística: Aeroportos”
Secretaria de Aviação Civil da Presidência da República

Imagens rarissimas 51
Imagens rarissimas 51Imagens rarissimas 51
Imagens rarissimas 51
Brigadeiro Hofmann

Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas
Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas
Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas
Axhel Legazpi

Agência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino
Agência Nacional de Aviação Civil - Carlos Eduardo M.S. PellegrinoAgência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino
Agência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino
Comissão de Serviços de Infraestrutura do Senado Federal

Motores a reacción
Motores a reacciónMotores a reacción
Motores a reacción
cohete_algodon

Aeroportos contemplados com plano de aviação regional
Aeroportos contemplados com plano de aviação regionalAeroportos contemplados com plano de aviação regional
Aeroportos contemplados com plano de aviação regional
Secretaria de Aviação Civil da Presidência da República

Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores
Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores
Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores
Axhel Legazpi

Aula aerodinâmica 1
Aula aerodinâmica 1Aula aerodinâmica 1
Aula aerodinâmica 1
Janilson Milanês

38636297 teoria-de-voo
38636297 teoria-de-voo38636297 teoria-de-voo
38636297 teoria-de-voo
Bruno Alonso Pacheco

liquid propellant rocket engine (Motor foguete Liquido) part7
liquid propellant rocket engine (Motor foguete Liquido) part7liquid propellant rocket engine (Motor foguete Liquido) part7
liquid propellant rocket engine (Motor foguete Liquido) part7
Edgard Packness


Destaque (20)

Maquinas termicas ii
Maquinas termicas iiMaquinas termicas ii
Maquinas termicas ii

Conhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para ComissáriosConhecimentos Gerais de Aeronaves para Comissários
Conhecimentos Gerais de Aeronaves para Comissários

Apresentacao turbina a gás oficial
Apresentacao turbina a gás oficialApresentacao turbina a gás oficial
Apresentacao turbina a gás oficial

Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação
Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider AviaçãoPrograma de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação
Programa de Treinamento de Pilotos - Folder Formação de Pilotos - Lider Aviação

A hèlice
A hèliceA hèlice
A hèlice

Programa de Investimentos em Aeroportos
Programa de Investimentos em AeroportosPrograma de Investimentos em Aeroportos
Programa de Investimentos em Aeroportos

FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012
FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012
FCA 58-1 - Panorama Estatístico da Aviação Civil Brasileira - 2012

SAE AeroDesign 2007 - Hovergama Team
SAE AeroDesign 2007 - Hovergama TeamSAE AeroDesign 2007 - Hovergama Team
SAE AeroDesign 2007 - Hovergama Team

Impulsão e suas aplicações - Aviões
Impulsão e suas aplicações - AviõesImpulsão e suas aplicações - Aviões
Impulsão e suas aplicações - Aviões

Motores de reacción ilario perez-caccia
Motores de reacción ilario perez-cacciaMotores de reacción ilario perez-caccia
Motores de reacción ilario perez-caccia

“Programa de Investimentos em Logística: Aeroportos”
 “Programa de Investimentos em Logística: Aeroportos” “Programa de Investimentos em Logística: Aeroportos”
“Programa de Investimentos em Logística: Aeroportos”

Imagens rarissimas 51
Imagens rarissimas 51Imagens rarissimas 51
Imagens rarissimas 51

Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas
Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas
Practica 5 Turbina de gas, UNAM FI, Máquinas térmicas

Agência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino
Agência Nacional de Aviação Civil - Carlos Eduardo M.S. PellegrinoAgência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino
Agência Nacional de Aviação Civil - Carlos Eduardo M.S. Pellegrino

Motores a reacción
Motores a reacciónMotores a reacción
Motores a reacción

Aeroportos contemplados com plano de aviação regional
Aeroportos contemplados com plano de aviação regionalAeroportos contemplados com plano de aviação regional
Aeroportos contemplados com plano de aviação regional

Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores
Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores
Práctica 10 lab. máquinas térmicas,UNAM FI, Compresores

Aula aerodinâmica 1
Aula aerodinâmica 1Aula aerodinâmica 1
Aula aerodinâmica 1

38636297 teoria-de-voo
38636297 teoria-de-voo38636297 teoria-de-voo
38636297 teoria-de-voo

liquid propellant rocket engine (Motor foguete Liquido) part7
liquid propellant rocket engine (Motor foguete Liquido) part7liquid propellant rocket engine (Motor foguete Liquido) part7
liquid propellant rocket engine (Motor foguete Liquido) part7


Semelhante a Cga e tva pp e cms 2007

Cap 13 aerodinamica
Cap 13 aerodinamicaCap 13 aerodinamica
Cap 13 aerodinamica
Priscilla Sky

Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)
Priscilla Sky

13 aerodinâmica
13   aerodinâmica13   aerodinâmica
13 aerodinâmica
Ricardo Pampu

Oque faz um avião voar
Oque faz um avião voarOque faz um avião voar
Oque faz um avião voar
Cristiane Tavolaro

Aviões
AviõesAviões
Trabalho
TrabalhoTrabalho
Trabalho
HELDERTRBALHO

Trabalho
TrabalhoTrabalho
Trabalho
HELDERTRBALHO

Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01
Willian Ricardo dos Santos

Aula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdfAula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdf
FelipeRocha579112

6 paraquedismo
6  paraquedismo6  paraquedismo
6 paraquedismo
daniela pinto

Física no Avião
Física no AviãoFísica no Avião
Física no Avião
Fernanda Cabral

APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICAAPOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
Rodrigo De Mora Nascimento

Sexto ano cap 10 ae e ciência
Sexto ano cap 10 ae e ciênciaSexto ano cap 10 ae e ciência
Sexto ano cap 10 ae e ciência
Sarah Lemes

Aviões
AviõesAviões
Aviões
dany_vargas

1125
11251125
1125
Pelo Siro

Hidraulica
HidraulicaHidraulica
Roteiros de estudos volume 3 unidade
Roteiros de estudos volume 3 unidadeRoteiros de estudos volume 3 unidade
Roteiros de estudos volume 3 unidade
VALDOMIRO PEREIRA DE PEREIRA DE SOUZA JUNIOR

Hidrostática
HidrostáticaHidrostática
Hidrostática
João Batista


Semelhante a Cga e tva pp e cms 2007 (18)

Cap 13 aerodinamica
Cap 13 aerodinamicaCap 13 aerodinamica
Cap 13 aerodinamica

Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)Cap 13 aerodinamica (1)
Cap 13 aerodinamica (1)

13 aerodinâmica
13   aerodinâmica13   aerodinâmica
13 aerodinâmica

Oque faz um avião voar
Oque faz um avião voarOque faz um avião voar
Oque faz um avião voar

Aviões
AviõesAviões
Aviões

Trabalho
TrabalhoTrabalho
Trabalho

Trabalho
TrabalhoTrabalho
Trabalho

Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01

Aula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdfAula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdf

6 paraquedismo
6  paraquedismo6  paraquedismo
6 paraquedismo

Física no Avião
Física no AviãoFísica no Avião
Física no Avião

APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICAAPOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA

Sexto ano cap 10 ae e ciência
Sexto ano cap 10 ae e ciênciaSexto ano cap 10 ae e ciência
Sexto ano cap 10 ae e ciência

Aviões
AviõesAviões
Aviões

1125
11251125
1125

Hidraulica
HidraulicaHidraulica
Hidraulica

Roteiros de estudos volume 3 unidade
Roteiros de estudos volume 3 unidadeRoteiros de estudos volume 3 unidade
Roteiros de estudos volume 3 unidade

Hidrostática
HidrostáticaHidrostática
Hidrostática


Mais de mastermidia

Auto jornal ed.131
Auto jornal ed.131Auto jornal ed.131
Auto jornal ed.131
mastermidia

Auto jornal ed 126
Auto jornal ed 126Auto jornal ed 126
Auto jornal ed 126
mastermidia

Auto jornal ed 126
Auto jornal ed 126Auto jornal ed 126
Auto jornal ed 126
mastermidia

Auto jornal ed 125.indd final baixa
Auto jornal ed 125.indd final baixaAuto jornal ed 125.indd final baixa
Auto jornal ed 125.indd final baixa
mastermidia

Auto jornal ed 125
Auto jornal ed 125Auto jornal ed 125
Auto jornal ed 125
mastermidia

Auto jornal ed 124
Auto jornal ed 124Auto jornal ed 124
Auto jornal ed 124
mastermidia

Auto jornal ed 124
Auto jornal ed 124Auto jornal ed 124
Auto jornal ed 124
mastermidia

Auto jornal ed 123.
Auto jornal ed 123.Auto jornal ed 123.
Auto jornal ed 123.
mastermidia

Auto jornal ed 122
Auto jornal ed 122Auto jornal ed 122
Auto jornal ed 122
mastermidia

Auto jornal ed 121
Auto jornal ed 121Auto jornal ed 121
Auto jornal ed 121
mastermidia

Auto jornal ed 119.
Auto jornal ed 119.Auto jornal ed 119.
Auto jornal ed 119.
mastermidia

Auto jornal ed 120
Auto jornal ed 120Auto jornal ed 120
Auto jornal ed 120
mastermidia

Auto jornal ed 118.
Auto jornal ed 118.Auto jornal ed 118.
Auto jornal ed 118.
mastermidia

Auto jornal ed 117.
Auto jornal ed 117.Auto jornal ed 117.
Auto jornal ed 117.
mastermidia

Auto jornal ed. 116
Auto jornal ed. 116Auto jornal ed. 116
Auto jornal ed. 116
mastermidia

Auto jornal ed. 115
Auto jornal ed. 115Auto jornal ed. 115
Auto jornal ed. 115
mastermidia

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114
mastermidia

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114
mastermidia

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114
mastermidia

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114
mastermidia


Mais de mastermidia (20)

Auto jornal ed.131
Auto jornal ed.131Auto jornal ed.131
Auto jornal ed.131

Auto jornal ed 126
Auto jornal ed 126Auto jornal ed 126
Auto jornal ed 126

Auto jornal ed 126
Auto jornal ed 126Auto jornal ed 126
Auto jornal ed 126

Auto jornal ed 125.indd final baixa
Auto jornal ed 125.indd final baixaAuto jornal ed 125.indd final baixa
Auto jornal ed 125.indd final baixa

Auto jornal ed 125
Auto jornal ed 125Auto jornal ed 125
Auto jornal ed 125

Auto jornal ed 124
Auto jornal ed 124Auto jornal ed 124
Auto jornal ed 124

Auto jornal ed 124
Auto jornal ed 124Auto jornal ed 124
Auto jornal ed 124

Auto jornal ed 123.
Auto jornal ed 123.Auto jornal ed 123.
Auto jornal ed 123.

Auto jornal ed 122
Auto jornal ed 122Auto jornal ed 122
Auto jornal ed 122

Auto jornal ed 121
Auto jornal ed 121Auto jornal ed 121
Auto jornal ed 121

Auto jornal ed 119.
Auto jornal ed 119.Auto jornal ed 119.
Auto jornal ed 119.

Auto jornal ed 120
Auto jornal ed 120Auto jornal ed 120
Auto jornal ed 120

Auto jornal ed 118.
Auto jornal ed 118.Auto jornal ed 118.
Auto jornal ed 118.

Auto jornal ed 117.
Auto jornal ed 117.Auto jornal ed 117.
Auto jornal ed 117.

Auto jornal ed. 116
Auto jornal ed. 116Auto jornal ed. 116
Auto jornal ed. 116

Auto jornal ed. 115
Auto jornal ed. 115Auto jornal ed. 115
Auto jornal ed. 115

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114

Auto jornal ed 114
Auto jornal ed 114Auto jornal ed 114
Auto jornal ed 114


Cga e tva pp e cms 2007

  • 1. Aeróstatos :Aeróstatos : Aeródinos :Aeródinos : BalõesDirigíveis HelicópterosAviões
  • 2. COMPONENTES ESTRUTURAIS GRUPO MOTO PROPULSOR ASAS EMPENAGEM FUSELAGEM TREM DE POUSO
  • 9.
  • 11. ESQUI
  • 12. Trem de Pouso TricicloTrem de Pouso Triciclo Trem de Pouso ConvencionalTrem de Pouso Convencional DISPOSIÇÃO DO TREM DE POUSO
  • 13. Trem de Pouso Fixo Permanece aparente e imóvel em qualquer circunstância.
  • 14. TREM DE POUSO RETRÁTIL TREM DE POUSO RECOLHIDO DE FORMA PARCIAL
  • 15. Trem de Pouso Escamoteável Quando recolhido as carenagens encobrem completamente o trem de pouso.
  • 16. Motores Motor Convencional Funcionam através de pistões Motor a Reação Baseados na 3ª lei de Newton
  • 18. MOTORES A REAÇÃO MOTOR TURBO-HÉLICE MOTOR TURBO-JATO TURBO FAN
  • 19. AERONAVES E MOTORES MOTOR TURBO-FAN MOTOR TURBO-HÉLICE MOTOR TURBO-JATO
  • 20. Motor à Reação Componentes Duto de Admissão Duto de Escapamento Câmaras de Combustão Turbina Compressor
  • 21. FUNCIONAMENTO DO MOTOR COMBUSTÍVEL USADO = QUEROSENE DE AVIAÇÃO
  • 24. Asa Baixa Asa Alta ASA MÉDIA ASA PARASSOL
  • 30. Formato das Asas Asa Eliptica Asa Retangular Asa Trapezoidal Asa Delta
  • 31. Bordos da Asa Bordo de Ataque Bordo de Fuga
  • 37. CG Eixos Lateral ou Transversal Longitudinal Vertical O cruzamento dos eixos de um avião ocorre em um ponto denominado Centro de Gravidade (CG).
  • 38. MOVIMENTO EM TORNO DOS EIXOS
  • 39. Arfagem ou Tangagem Movimento realizado em torno do eixo lateral ( transversal) do avião Transversal ou Lateral Comando responsável pelos acionamento dos profundores , para cima e para baixo, portanto, responsável pelo movimento de Arfagem do Avião
  • 42. Leme de Direção = GUINADA
  • 43. Guinada Movimento realizado em torno do eixo vertical do avião, para a direita ou para a esquerda. Pedais Comando responsável pelos movimentos do leme é formado pelos pedais. Quando acionados pelo piloto criam o movimento de guinada do Avião Vertical Leme
  • 45. BANCAGEM Movimento realizado em torno do eixo longitudinal do avião CG Longitudinal SOBE DESCE
  • 49. RPM
  • 51. Válvula controladora de Vazão Controlador de pressurização Compressor A pressurização é efetuada através do insuflação do ar para o interior da cabine.
  • 52. NOÇÕES DE FÍSICA : MASSA: QUANTIDADE DE MATÉRIA CONTIDA NUM CORPO Os elementos químicos consistem em partículas de matéria, ou átomos, que não se subdividem e que preservam sua individualidade nas transformações químicas; Um átomo é a menor porção em que pode ser dividido um elemento químico mantendo ainda as suas propriedades físico-químicas mínimas. Atomo = inseparável KG ou LB
  • 53. 1ª LEI DE NEWTON=INÉRCIA • "Um corpo em repouso irá permanecer em repouso até que alguém ou alguma coisa aplique uma força resultante diferente de zero sobre o mesmo“ • "Um corpo em MRU irá permanecer em MRU até que alguém ou alguma coisa aplique uma força resultante diferente de zero sobre o mesmo"
  • 54. Peso: é a força gravitacional sofrida por um corpo na vizinhança de um planeta ou outro grande corpo. Também pode ser definido como a medida da aceleração que um corpo exerce sobre outro, através da força gravitacional. Matematicamente, pode ser descrito como o produto entre massa e a aceleração da gravidade: P = m.g
  • 55. ACELERAÇÃO: VARIAÇÃO DA VELOCIDADE POSITIVA NEGATIVA VELOCIDADE: TEMPO PELA DISTÂNCIA UNIDADES USADAS: KM/H-----------------------1000M A CADA HORA MPH------------------------ 1609M A CADA HORA KT---------------------------1.852M A CADA HORA
  • 56. Em física, a Energia Cinética é a quantidade de trabalho que teve que ser realizado sobre um objeto para tira-lo do repouso e coloca-lo a uma velocidade. Trabalho = 400 kgf . 20m = 8.000 kgf.m TRABALHO: FORÇA PELA DISTÂNCIA
  • 57. DENSIDADE : MASSA POR UNIDADE DE VOLUME A massa volúmica, massa volumétrica, ou densidade define-se como a propriedade da matéria correspondente à massa por volume ou seja, a proporção existente entre a massa de um corpo e seu volume. Desta forma pode-se dizer que a densidade mede o grau de concentração de massa em certo volume.
  • 58. POTÊNCIA = É O TRABALHO PRODUZIDO POR UNIDADE DE TEMPO POTÊNCIA = FORÇA . VELOCIDADE A potência relaciona o trabalho realizado por uma força, com o tempo gasto para realizar esse trabalho. 1HP = 1 CAVALO ROBUSTO PUXANDO UM OBJETO COM UMA FORÇA DE 76KGF A VEL. DE 1M/S
  • 59. PRESSÃO: FORÇA DIVIDIDA PELA UNIDADE DE ÁREA . DENTRO DO CILINDRO CONTÉM AR . A PRESSÃO DO AR NO CILINDRO É DE 1,5kgf/cm2 LOGO PARA CADA CM2 TEMOS UMA PRESSÃO EQUIVALENTE A 1,5kgf/cm2 PRESSÃO NOS FLUIDOS : ESTÁTICA : EXERCIDA POR UM FLUIDO EM REPOUSO DINÂMICA : EXERCIDA POR UM FLUIDO EM MOVIMENTO q =1/2p.V2
  • 60. ENERGIA : TUDO AQUILO QUE PODE REALIZAR TRABALHO ENERGIA CINÉTICA : ESTÁ RELACIONADA AO MOVIMENTO DE UM CORPO ENERGIA POTENCIAL: A energia potencial gravitacional é calculada como sendo o produto do peso do objeto pela altura que ele está em relação a um nível de referência.
  • 61. COMPOSIÇÃO DE VETORES É O MÉTODO UTILIZADO PARA DETERMINAR A RESULTANTE DE VARIOS VETORES – INDICAM A INTENSIDADE , DIREÇÃO E SENTIDO DA FORÇA.
  • 62. Terra está envolvida por uma camada de ar, denominada atmosfera, constituída por uma mistura gasosa cujos principais componentes são o oxigênio e o nitrogênio. A espessura dessa camada não pode ser perfeitamente determinada, porque, à medida que aumenta a altitude, o ar se torna muito rarefeito, isto é, com pouca densidade. O ar, sendo composto por moléculas, é atraído pela força de gravidade da Terra e, portanto, tem peso. Se não o tivesse escaparia da Terra, dispersando-se pelo espaço. Devido ao seu peso, a atmosfera exerce uma pressão, chamada pressão atmosférica, sobre todos os objetos nela imersos. CAMADA ATMOSFERICA

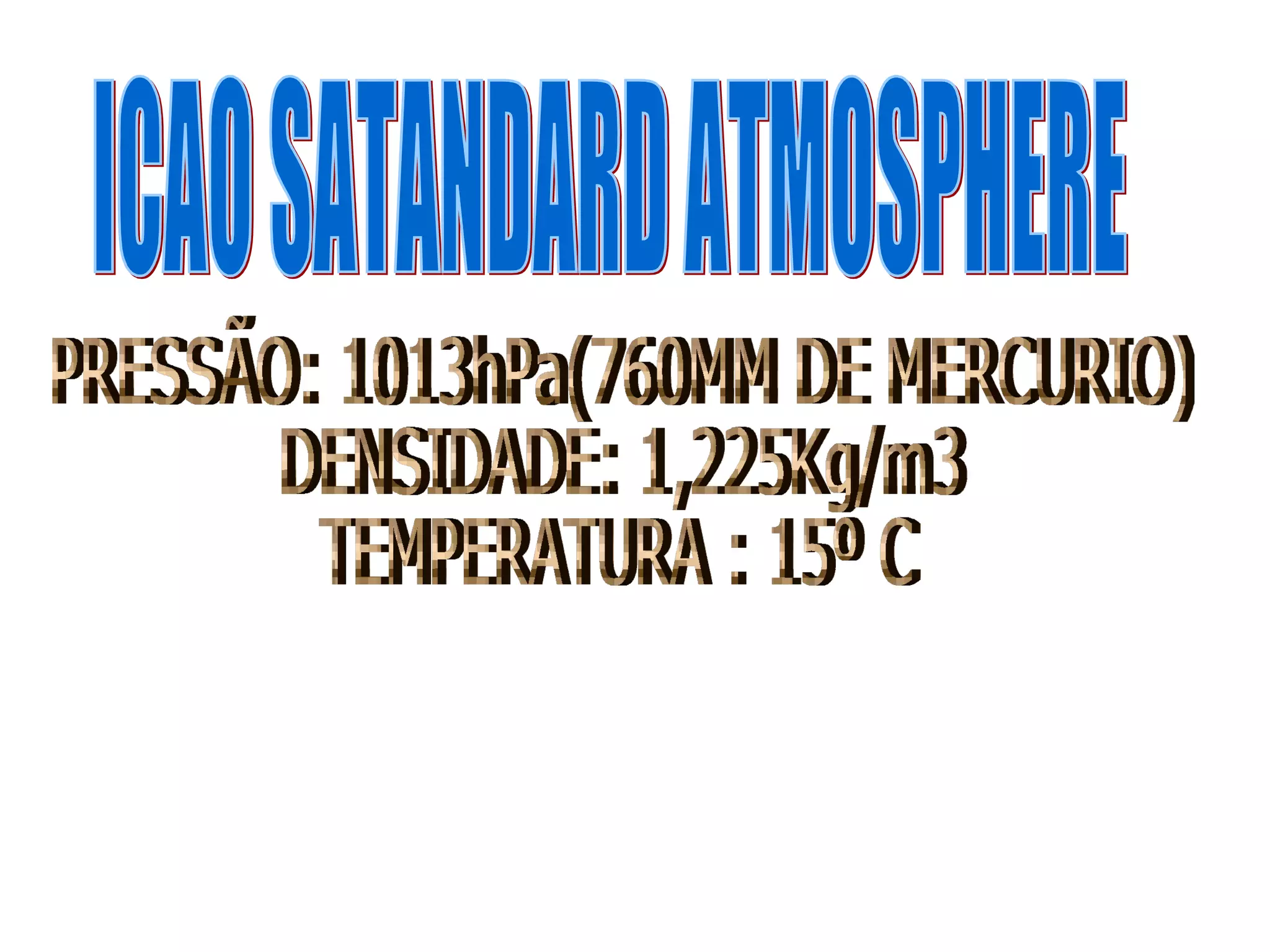

  • 63.
  • 64. VENTO RELATIVO MESMA DIREÇÃO , INTENSIDADE E SENTIDO CONTRÁRIO AO DESLOCAMENTO
  • 67. SUPERFÍCIE AERODINÂMICA PRODUZ PEQUENA RESISTENCIA AO AVANÇO MENOR ARRASTO
  • 68. TIPOS DE PERFIL PERFIL SIMÉTRICO PERFIL ASSIMÉTRICO
  • 69. TUBO DE VENTURI PRESÃO ESTÁTICA MAIOR PRESSÃO ESTÁTICA MENOR COMPROVA O TEOREMA DE BERNOULLI
  • 70. MOVIMENTO DO AR EM TORNO DA ASA RESULTANTE AERODINÂMICA CP
  • 74. SUSTENTAÇÃO 75% DA SUSTENTAÇÃO NO EXTRADORSO DA ASA 25% DA SUSTENTAÇÃO NO INTRADORSO DA ASA.

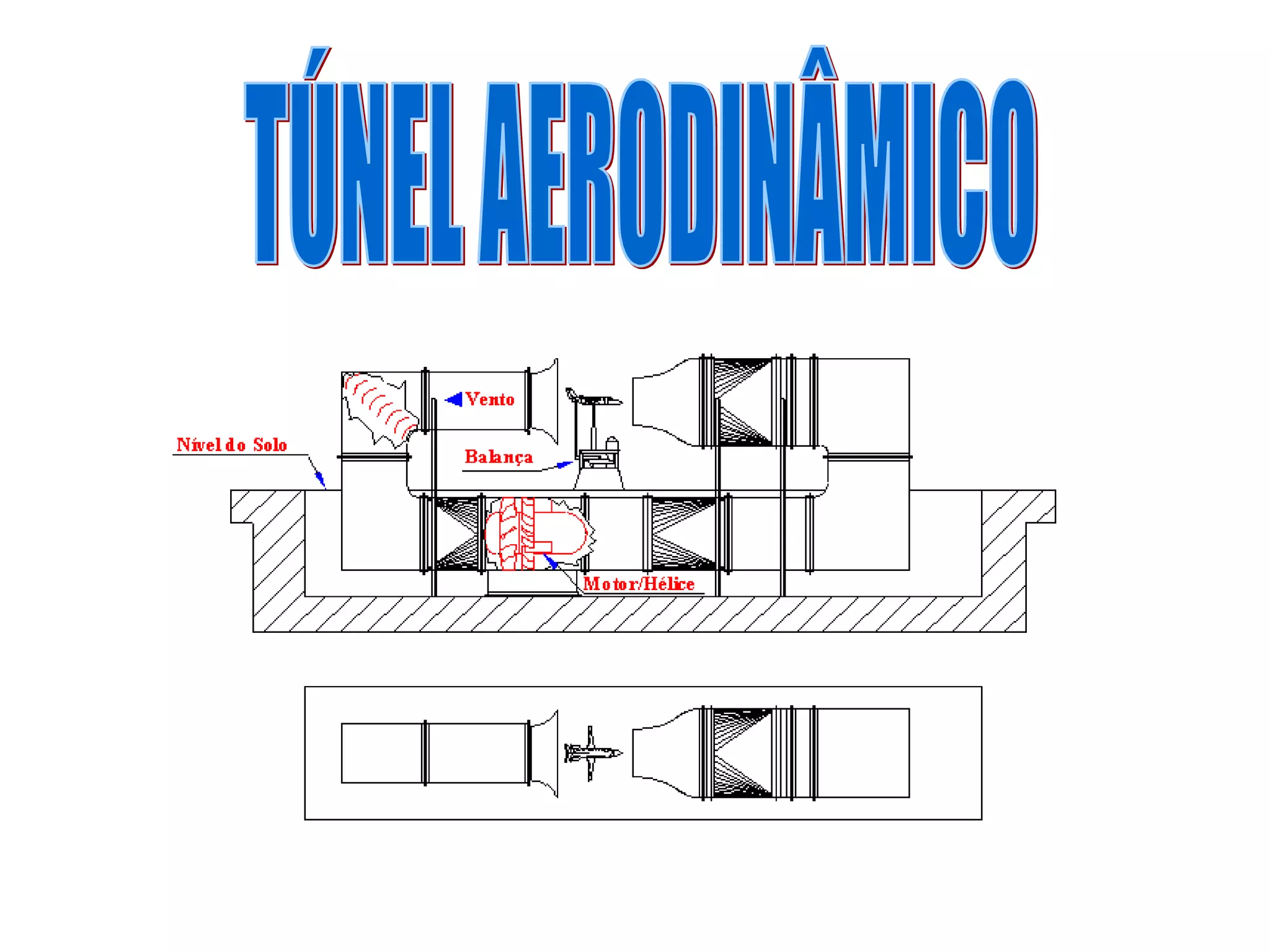

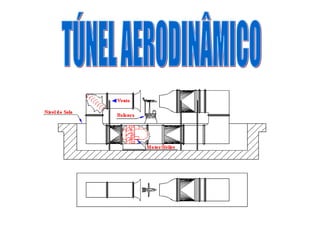

  • 75.
  • 77. AEROFÓLIO SUPERFÍCIE AERODINÂMICA QUE PRODUZ FORÇA ÚTIL AO VÔO HÉLICE ASA
  • 78. Forças que atuam numa aeronave em vôo
  • 81. REDUÇÃO DE ARRASTO INDUZIDO WING LET TANQUES NAS PONTAS DAS ASAS MAIOR ALONGAMENTO DA ASA
  • 84. Envergadura Corda S c AREA DA ASA = PRODUTO DA ENVERGADURA PELA CORDA. b S = b.c S= área da asa b= envergadura c= corda b= 12 m c= 2m S=12X2 S=24M2
  • 85. CORDA MÉDIA GEOMÉTRICA É A RAZÃO ENTRE A ÁREA DA ASA E A ENVERGADURA AREA CMG = ___________________________ ENVERGADURA 24M2 ________ 12M = 2M ALONGAMENTO= RAZÃO ENTRE A ENVERGADURA E A CMG ALONGAMENTO = 12M 2M = 6M QUANTO MAIOR O ALONGAMENTO , MAIOR A CAPACIDADE DA ASA DE PRODUZIR SUSTENTAÇÃO E REDUZIR O ARRASTO
  • 91. ACIONANDO OS FLAP USADO EM POUSOS E DECOLAGENS REDUZEM A VELOCIDADE DO AVIÃO SEM PERDER A SUSTENTAÇÃO
  • 92. SLAT=AUMENTA O ÂNGULO CRÍTICO DA AERONAVE DISPOSITIVO HIPERSUSTENTADOR
  • 93. SPOILER SUPERFÍCIE AUXILIAR LOCALIZADA NO EXTRADORSO DA ASA FUNCIONA COMO UM FREIO AERODINÂMICO
  • 95.
  • 97. Ângulo de Incidência Eixo longitudinal Corda Formado pelo eixo longitudinal e a corda do aerofólio
  • 98. ÂNGULO DE ATAQUE =VARIÁVEL VENTO RELATIVO CORDA
  • 99. ÂNGULO DE ATAQUE Vento Relativo Corda
  • 100. Ângulo de Enflechamento Formado pelo Eixo lateral e a linha do Bordo de Ataque EIXO LATERAL LINHA DO BORDO DE ATAQUE
  • 101. TIPOS DE ENFLECHAMENTO: ENFLECHAMENTO POSITIVO AERONAVE SEM ENFLCHAMENTO
  • 103. DIEDRO POSITIVO EIXO LATERAL PLANO DA ASA ÂNGULO FORMADO ENTRE O EIXO LATERAL (TRANSVERSAL) E O PLANO DAS ASAS
  • 106. DIEDRO NEGATIVO EIXO LATERAL OU TRANSVERSAL PLANO DAS ASAS
  • 110. SLAT=AUMENTA O ÂNGULO CRÍTICO DA AERONAVE DISPOSITIVO HIPERSUSTENTADOR
  • 111.
  • 112. FLAP
  • 113.
  • 115. SLOT
  • 116. SLOT
  • 117. SLAT

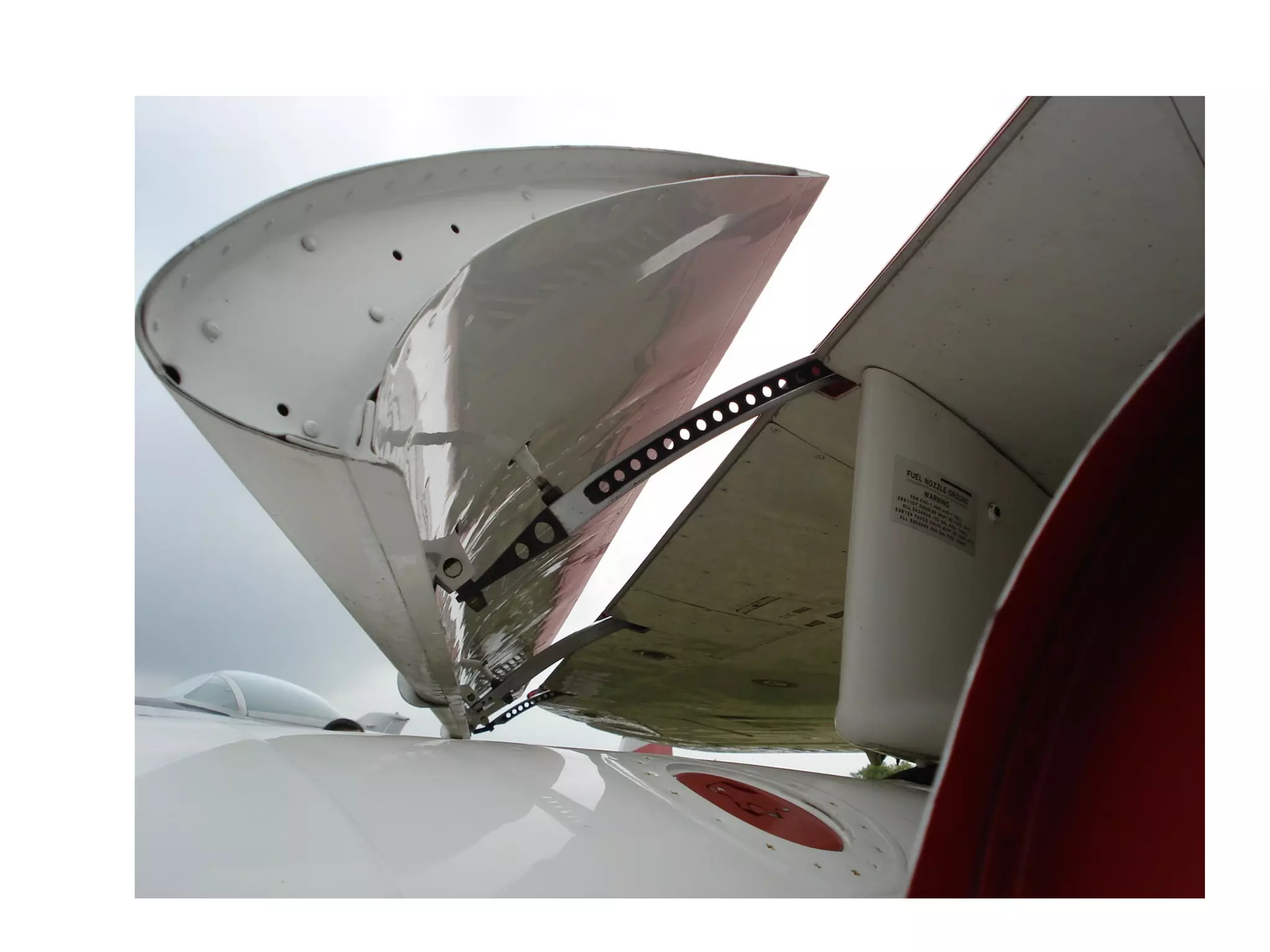

  • 118.
  • 120. ESTABILIDADE LONGITUDINAL NARIZ MAIS PESADO QUE A CAUDA CG À FRENTE DO CP ESTABILIZADOR HORIZONTAL
  • 121. ESTABILIDADE LATERAL ENFLECHAMENTO – EFEITO DE QUILHA – EFEITO DE FUSELAGEM DIEDRO – DISTRIBUIÇÃO DE PESOS
  • 122. ESTABILIDADE LATERAL DIEDRO POSITIVO = ESTÁVEL NEGATIVO= INSTÁVEL NULO = INDIFERENTE
  • 123. ESTABILIDADE DIRECIONAL ENFLECHAMENTO POSITIVO = ESTÁVEL NEGATIVO= INSTÁVEL NULO = INDIFERENTE
  • 124. ESTABILIDADE DIRECIONAL ÁREA A FRENTE DO CG MENOR QUE A ÁREA DE TRÁS ESTÁVEL ESTÁVEL INSTÁVEL
  • 126. GUINADA ADVERSA NUM ROLAMENTO A ASA ESQUERDA BAIXOU E A DIREITA SUBIU PRODUZINDO MAIS SUSTENTAÇÃO, CONSEQUENTEMENTE MAIOR ARRASTO PROVOCANDO UMA GUINADA NO SENTIDO CONTRÁRIO DA CURVA AILERON DIFERENCIAL: MAIOR CURSO MENOR CURSO AILERON TIPO FRISE: PONTA POR BAIXO DO INTRADORSO O AILERON QUE DESCE NÃO ULTRAPASSA O EXTRADORSO DA ASA OBS: PODERÁ SER USADO A INTERCONEXÃO DOS AILERONS E LEME DE DIREÇÃO
  • 127. POTÊNCIA TEÓRICA : È A POTÊNCIA LIBERADA PELA QUEIMA DO COMBUSTÍVEL POTÊNCIA INDICADA : È A POTÊNCIA DESENVOLVIDA PELOS GASES NA CABEÇA DO PISTÃO POTÊNCIA DE ATRITO: É A POTÊNCIA PERDIDA NAS PARTES INTERNAS DO MOTOR POTÊNCIA EFETIVA : É A POTÊNCIA QUE O MOTOR FORNECE AO EIXO DA HÉLICE MÁXIMA : POTÊNCIA DE DECOLAGEM NOMINAL: POTÊNCIA PARA QUAL FOI PROJETADO POTÊNCIA ÚTIL : É A POTENCIA DESENVOLVIDA PELO GMP SOBRE O AVIÃO POTÊNCIA EFETIVA X A EFICIENCIA DA HÉLICE POTÊNCIA DISPONÍVEL : POTENCIA MÁXIMA QUE O GMP FORNECE AO AVIÂO(HELICE) POTÊNCIA NECESSÁRIA : É A POTÊNCIA QUE O AVIÃO PRECISA PARA UMA DADA VELOCIDADE (ANGULO)
  • 128. PARTE DO GMP QUE PRODUZ TRAÇÃO, TRANSFORMANDO POTÊNCIA EFETIVA EM POTÊNCIA ÚTIL -Constituição:cubo e pás (divididas em estações) -Material utilizado: plástico reforçado com fibra, alumínio ou madeira -Classificação: Passo fixo ou Passo ajustável Manual -Passo variável automática:hidromática/elétrica
  • 129. PARTES DA HÉLICE TORÇÃO MAIOR TORÇÃO MENOR ÂNGULO DE ATAQUE
  • 130. PASSO DA HÉLICE PASSO TEÓRICO OU GEOMÉTRICO PASSO EFETIVO OU AVANÇO RECUO MENOR VELOCIDADE MAIOR VELOCIDADE VENTORELATIVO CORDA MAIOR TORÇÃO A EFICIENCIA DA HÉLICE DEPENDE DO ANGULO DE ATAQUE DE SEUS AEROFÓLIOS PRINCIPALMENTE AQUELES SITUADOS NA ESTAÇÃO 75%.
  • 131. HÉLICE DE PASSO AJUSTÁVEL HÉLICE DE PASSO FIXO CONTROLÁVEL: Modificado em vôo. MANUAL:O PASSO É AJUSTADO AUTOMATICAMENTE POR CONTRAPESOS HÉLICE DE PASSO VARIÁVEL CONHECIDAS TAMBÉM COMO HELICES DE VELOCIDADE CONSTANTE – POSUEM GOVERNADOR E É AUTOMÁTICA HIDROMÁTICAS ELÉTRICAS
  • 132. EFEITOS DA HÉLICE NA DECOLAGEM INCLINAÇÃO DA DERIVA PARA REDUÇÃO DA GUINADA PARA A ESQUERDA TORQUE – COMO O MOTOR GIRA A HÉLICE NO SENTIDO DOS PONTEIROS DO RELÓGIO POR REAÇÃO A HÉLICE TENDE A GIRAR O MOTOR/AVIÃO NO SENTIDO OPOSTO. TENDÊNCIA DE GUINADA PARA A ESQUERDA
  • 133. POTÊNCIA NECESSÁRIA BAIXA VELOCIDADE VELOCIDADE DE CRUZEIRO ALTA VELOCIDADE ABAIXO DE UMA DETERMINADA VELOCIDADE PARA QUAL A POTÊNCIA É MÍNIMA O AVIÃO PASSA A EXIGIR MAIS POTÊNCIA PARA VOAR LENTAMENTE.
  • 134. POTÊNCIA DISPONÍVEL E POTÊNCIA NECESSÁRIA DEPENDE DO RENDIMENTO DA HÉLICE VELOCIDADE DE MÁXIMO ALCANCE VELOCIDADE DE MÁXIMA AUTONOMIA (TEMPO/COMBUSTÍVEL) DISTÂNCIA/COMBUSTÍVEL) VELOCIDADE MÍNIMA = VELOCIDADE É MAIOR QUE A DE ESTOL VELOCIDADE DE ESTOL = MENOR VELOCIDADE EM VÔO HORIZONTAL MAIOR VELOCIDADE EM VOO HORIZONTAL
  • 135. VÔO PLANADO ANGULO FORMADO PELA TRAJETÓRIA DE PLANEIO E A LINHA DO HORIZONTE CHAMA-SE ANGULO DE PLANEIO. QUANTO MENOR ESTE ANGULO, MAIOR SERÁ A DISTÂNCIA DE PLANEIO AERONAVE MAIS TEMPO PLANANDO PORÉM COM MENOR DISTÂNCIA (VELOC. DE MENOR R/D). (VELOC. DE MAX. AUTONOMIA VELOCIDADE DE MENOR PLANEIO OU VELOCIDADE DE MENOR ANGULO DE DESCIDA, POSSIBILITA O AVIÃO PLANAR A MAIOR DISTÂNCIA POSSÍVEL, TAMBÉM CONHECIDA COMO VELOCIDADE DE MÁXIMO ALCANCE MENOR ANGULO DE ATAQUE , MAIOR VELOCIDADE DIMINUIÇÃO DO ANGULO DE PLANEIO ESTE ANGULO É TANTO MENOR QUANTO MAIOR O CL E MENOR O CD DO AVIÃO.
  • 136. INFLUÊNCIAS NO PLANEIO PESO: NÃO INTERFERE NA DISTÂNCIA E NO ANGULO DE PLANEIO, MAS AUMENTA A VELOCIDADE E A RAZÃO DE DESCIDA AVIÃO VAZIO E MAIS LENTO AVIÃO PESADO E VELOZ VENTO VENTO O VENTO DE CAUDA AUMENTA A VS E A DISTANCIA E DIMINUI O ANGULO DE PLANEIO O VENTO DE PROA DIMINUI A VS E A DISTANCIA DE PLANEIO - E AUMENTA O ANGULO DE PLANEIO. NÃO ALTERAM A VA – VS E R/D MAIS ALTO E MAIS VELOZ MAIS BAIXO E MAIS LENTO A ALTITUDE NÃO ALTERA O ANGULO DE DESCIDA, MAS TORNAM O PLANEIO MAIS RAPIDO, AUMENTANDO A VA E A R/D. A VI NÃO SE ALTERA DEVIDO A COMPENSAÇÃO DA DENSIDADE QUE É PEQUENA EM RELAÇÃO AO AUMENTO DA VELOCIDADE VERDADEIRA MANTENDO INALTERDA A PRESSÃO NO TUBO DE PITOT
  • 137. VÔO ASCENDENTE TRAJETÓRIA ASCENDENTE LINHA DO HORIZONTE = ANGULO DE SUBIDA VY = VELOCIDADE DE MÁXIMA RAZÃO DE SUBIDA VX = VELOCIDADE DE MAIOR ANGULO DE SUBIDA TETO PRÁTICO OU TETO DE SERVIÇO = É A ALTITUDE ONDE A RAZÃO DE SUBIDA É DE 100 FT/MIN TETO ABSOLUTO= É A ALTITUDE ONDE A RAZÃO DE SUBIDA MÁXIMA É NULA MAIOR RAZÃO DE SUBIDA : -BAIXO PESO -BAIXA ALTITUDE -ALTA POTÊNCIA DISPONÍVEL - PEQUENA AREA DA ASA MAIOR ANGULO DE SUBIDA -BAIXO PESO -BAIXA ALTITUDE -ALTA POTÊNCIA DISPONÍVEL -GRANDE AREA DE ASA
  • 138. PERFORMANCE NA SUBIDA 50 100 VELOCIDADE DE MAX R/S. 150 350 SE O AVIÃO VOAR A 100MPH , PRECISAREMOS DE 150 CV PARA VOAR HORIZONTALMENTE, O GMP FORNECE AO AVIÃO 350CV SE FOR ACELERADO AO MÁXIMO, LOGO TEMOS UMA RESERVA DE 200CV, ESSA SOBRA DE POTÊNCIA É MÁXIMA A VELOCIDADE DE 100MPH, E POR ISSO ELA É A VEL. MAX. DE SUBIDA. SITUAÇÃO NO TETO ABSOLUTO AUMENTANDOA ALTITUDE A POTÊNCIA DISPONÍVEL DIMINUI E A NECESSARIA AUMENTA, NO TETO ABSOLUTO SÓ EXISTE UMA VELOCIDADE NA QUAL O AVIÃO PODE VOAR, ESTA É AO MESMO TEMPO VELOC MÁX – MAX. ALCANCE – MAX AUTON. MINIMA E DE ESTOL POTENCIA NECESSÁRIA POTÊNCIA DISPONÍVEL
  • 139. FC W L A SUSTENTAÇÃO DO AVIÃO DEVERÁ SER AUMENTADA PARA A EXECUÇÃO DA CURVA PARTE DA MESMA SUPORTARÁ O PESO E O OUTRA PRODUZIRÁ A FORÇA CENTRÍPETA NECESSÁRIA A CURVA. SE A CURVA FOR REALIZADA COM VELOCIDADE CONSTANTE DEVERÁ AUMENTAR O ANGULO DE ATAQUE. FO RÇA CENTRÍFUG A -W O AUMENTO DA SUSTENTAÇÃO CORRESPONDE A UM AUMENTO DO ARRASTO INDUZIDO, TORNANDO NECESSÁRIO O AUMENTO DA POTÊNCIA VÔO EM CURVA
  • 140. A FORÇA CENTRÍPETA AUMENTA COM: -PESO -VELOCIDADE A FORÇA CENTRÍPETA DIMINUI COM: -AUMENTO DO RAIO DA CURVA O ANGULO DE INCLINAÇÃO AUMENTA QUANDO A VELOCIDADE AUMENTA O ANGULO DE INCLINAÇÃO DIMINUI QUANDO O RAIO DA CURVA AUMENTA MAIOR RAIO MENOR RAIO O ANGULO DE INCLINAÇÃO NÃO DEPENDE DO PESO DO AVIÃO, MAS SERÁ NECESSÁRIO AO AVIÃO MAIS PESADO AUMENTAR O ANGULO DE ATAQUE E A POTÊNCIA W L FC UM AVIÃO NÃO PODERIA REALIZAR CURVAS INCLINADAS ALÉM DE UM DETERMINADO LIMITE, POIS A SUSTENTAÇÃO NECESSÁRIA ESTARIA ALÉM DE SUAS POSSIBILIDADES
  • 141. INDICADOR DE CURVA INSTRUEMENTO GIROSCÓPIO RESONSÁVEL POR INDICAR A INCLINAÇÃO E A RAZÃO DE CURVA INDICA QUANDO A CURVA É REALIZADA COM INCLINAÇÃO INCORRETA INCLINAÇÃO DAS ASAS
  • 142. INDICAÇÃO DOS INSTRUMENTOS NO VÔO EM CURVA
  • 143. QUANDO O AVIÃO AUMENTA DEMASIADAMENTE A PRESSÃO NO PEDAL, COM POUCA INCLINAÇÃO DE ASA, A FORÇA CENTRÍFUGA FICA MAIOR QUE A CENTRÍPETA, E O AVIÃO TENDE A DERRAPAR A BOLA DO “PAU E BOLA” IRÃO PARA FORA.
  • 144.
  • 145. GLISSADA CURVA PRETENDIDA GLISSADA FC L -W W A GLISSADA SERÁ PROVOCADA POR UMA INCLINAÇÃO EXAGERADA DA ASA , A COMPONENTE VERTICAL DA SUSTENTAÇÃO É INSUFICIENTE PARA SUPORTAR O PESO DO AVIÃO, O QUAL ESCORREGA PARA DENTRO DA CURVA
  • 146. DERRAPAGEM É CAUSADA PELA INCLINAÇÃO INSUFICIENTE DAS ASAS, DEVIDO A FORÇA CENTRÍPETA INSUFICIENTE O AVIÃO DERRAPA PARA FORA DA CURVA PRETENDIDA
  • 147. NÍVEL MÉDIO DO MAR RAIO LIMITE MÍNIMO RAIO LIMITE A 10.000 FT TETO ABSOLUTO VARIAÇÃO DO RAIO LIMITE COM A ALTITUDE AR MAIS DENSO AR MENOS DENSO
  • 148. CARGAS DINÂMICAS SÃO OS ESFORÇOS QUE O AVIÃO SOFRE DURANTE O VÔO, DEVIDO MANOBRAS OU TURBULÊNCIA. maior que 1 Igual a 1 menor que 1 Iguala 0 negativo Os fatores de carga elevados poderão ser causados por: -vôos em curva -manobras feitas pelo piloto -rajadas de vento -recuperação de mergulho É necessário que o piloto conheça os limites estruturais do avião O avião suportará fatores de carga positivo maiores que os negativos
  • 149. Fator de Carga nas Curvas O fator de carga numa curva é sempre maior que 1 Quanto maior a inclinação da curva , maior será o fator de carga
  • 150. Fator de Carga nas Manobras Máximo de 6G positivos Máximo de -3G negativos È de extrema importância que o piloto conheça os limites estruturais da aeronave vento relativo Rajada de vento Resultante Para evitar a turbulência em atmosfera turbulenta é necessário reduzir a velocidade O piloto poderá provocar grandes fatores de carga em manobras
  • 151. Numa recuperação o piloto Não deve puxar bruscamente O manche, porque a asa poderá ultrapassar o ângulo crítico se isso ocorrer a aeronave entrará em stol , ficando imcapaz de produzir a sustentação necessária a recuperação Este fenômeno chama-se: ESTOL DE VELOCIDADE
  • 152. CONDIÇÕES PARA DECOLAGEM 1- MANTER A AERONAVE NO SOLO ATÉ ATINGIR 120% DA VEL. DE ESTOL 2- DECOLAR SEMPRE COM VENTO DE PROA 3-BAIXA ALTITUDE 4-BAIXA TEMPERATURA 5-PISTA EM DECLIVE 6-AR SECO 7- USAR OS FLAP´S DE ACORDO COM O MANUAL DA AERONAVE
  • 153. DECOLAGEM DE AVIÕES CONVENCIONAIS A AERONAVE CONVENCIONAL INCLINA A DERIVA AFIM DE DIMINUIR O ARRASTO
  • 154. POUSO EM TRÊS PONTOS A AERONAVE É LEVADA A ENTRAR EM ESTOL RENTE A PISTA TOCANDO SIMULTANEAMENTE COM O TREM PRINCIPAL E A BEQUILHA O PILOTO DEVERÁ TOMAR CUIDADO COM A PILONAGEM E O CAVALO DE P EVIDO A POSIÇÃO DO CENTRO DE GRAVIDADE.
  • 155. POUSO COM FLAP 1= SEM FLAP 2=FLAP PARCIAL 3=FULL FLAP
  • 156. POUSO DE PISTA POUSO DE PISTA CONSISTE EM TOCAR O SOLO COM UMA CERTA VELOCIDADE, SEM DEIXAR QUE OCORRA O ESTOL É UM POUCO MAIS SUAVE E PODE SER EFETUADO POR AVIÕES COM TREM TRICICLO E CONVENCIONAL
  • 157. CONDIÇÕES IDEAIS PARA POUSO BAIXA ALTITUDE BAIXA TEMPERATURA PISTA EM ACLIVE VENTO DE PROA AR SECO
  • 158. PARAFUSO 1- O PILOTO REDUZ A POTÊNCIA 2- ERGUE O NARIZ GRADUALMENTE 3-PRETES A ESTOLAR O PILOTO PRESSIONA O PEDAL 4-A DERRAPAGEM FAZ UMA DAS ASAS ESTOLAR PARA FAZER A RECUPARAÇÃO DE UM PARAFUSO O PILOTO DEVE PRIMEIRAMENTE INTERROMPER A ROTAÇÃO PRESSIONANDO A FUNDO O PEDAL NO SENTIDO CONTRÁRIO AO DA ROTAÇÃO E PUXAR O MANCHE PROGRESSIVAMENTE
  • 159. PARAFUSO Após dar algumas voltas Em parafuso normal, os aviões de cauda pesada acabam erguendo o nariz, tornando o parafuso chato, se isso ocorrer a recuperação será impossível
