Este documento descreve técnicas e métodos para medir o caudal e volume de água, incluindo métodos volumétricos, da área-velocidade e da seção de controle. Também discute tipos de medidores de água instantâneos e totalizadores, como medidores de hélice, turbina, Dethridge e ultrassônicos. Finalmente, aborda questões a considerar na seleção e manutenção de medidores de água.

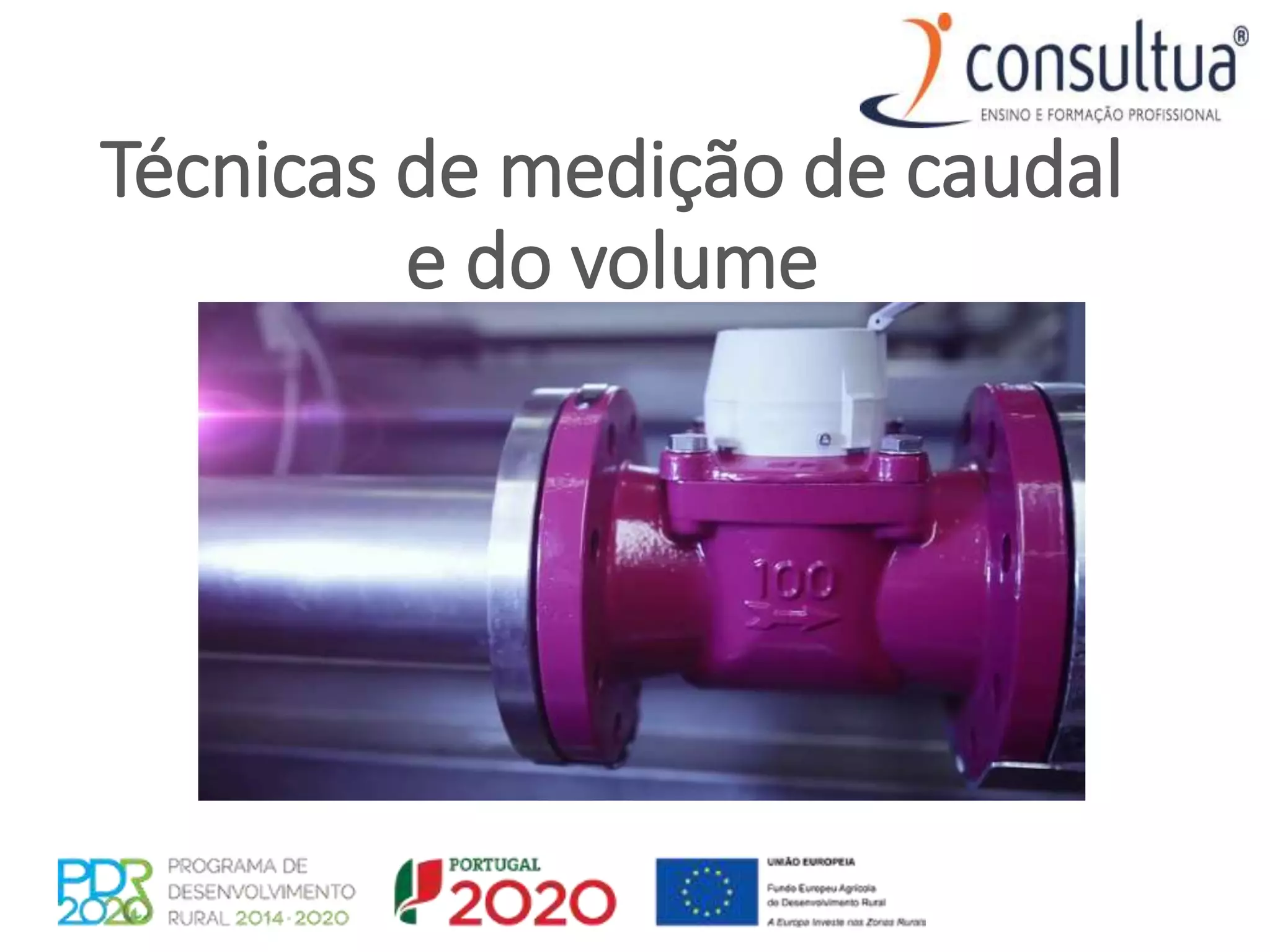

1. Técnicas de medição de caudal
e do volume

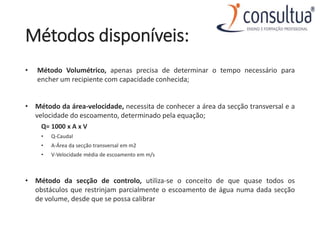

2. Métodos disponíveis:
• Método Volumétrico, apenas precisa de determinar o tempo necessário para
encher um recipiente com capacidade conhecida;
• Método da área-velocidade, necessita de conhecer a área da secção transversal e a
velocidade do escoamento, determinado pela equação;
Q= 1000 x A x V
• Q-Caudal
• A-Área da secção transversal em m2
• V-Velocidade média de escoamento em m/s
• Método da secção de controlo, utiliza-se o conceito de que quase todos os
obstáculos que restrinjam parcialmente o escoamento de água numa dada secção
de volume, desde que se possa calibrar

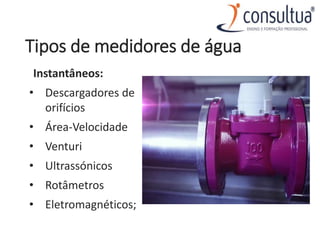

3. Tipos de medidores de água
Instantâneos:
• Descargadores de
orifícios
• Área-Velocidade
• Venturi
• Ultrassónicos
• Rotâmetros
• Eletromagnéticos;

4. Tipos de medidores de água
Totalizadores
Volumétricos:
• Hélice ou turbina;
• Diferencial.

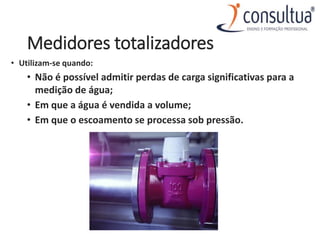

5. Medidores totalizadores
• Utilizam-se quando:
• Não é possível admitir perdas de carga significativas para a
medição de água;
• Em que a água é vendida a volume;
• Em que o escoamento se processa sob pressão.

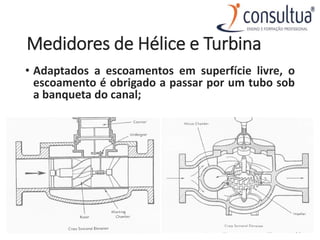

6. Medidores de Hélice e Turbina
• Adaptados a escoamentos em superfície livre, o
escoamento é obrigado a passar por um tubo sob
a banqueta do canal;

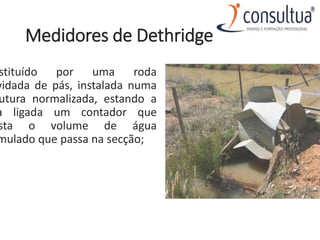

7. Medidores de Dethridge
stituído por uma roda
vidada de pás, instalada numa
utura normalizada, estando a
a ligada um contador que
sta o volume de água
mulado que passa na secção;

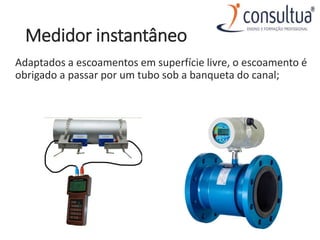

8. Medidor instantâneo
Adaptados a escoamentos em superfície livre, o escoamento é
obrigado a passar por um tubo sob a banqueta do canal;

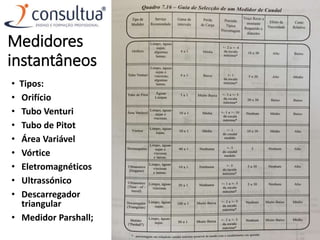

9. Medidores
instantâneos
• Tipos:
• Orifício
• Tubo Venturi
• Tubo de Pitot
• Área Variável
• Vórtice
• Eletromagnéticos
• Ultrassónico
• Descarregador
triangular
• Medidor Parshall;

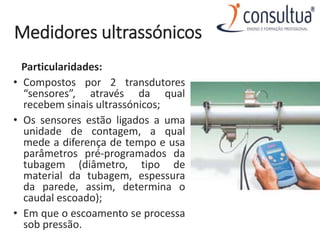

10. Medidores ultrassónicos
Particularidades:
• Compostos por 2 transdutores
“sensores”, através da qual
recebem sinais ultrassónicos;
• Os sensores estão ligados a uma
unidade de contagem, a qual
mede a diferença de tempo e usa
parâmetros pré-programados da
tubagem (diâmetro, tipo de
material da tubagem, espessura
da parede, assim, determina o
caudal escoado);
• Em que o escoamento se processa
sob pressão.

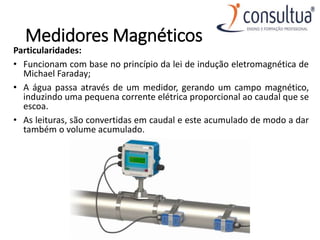

11. Medidores Magnéticos
Particularidades:
• Funcionam com base no princípio da lei de indução eletromagnética de
Michael Faraday;
• A água passa através de um medidor, gerando um campo magnético,
induzindo uma pequena corrente elétrica proporcional ao caudal que se
escoa.
• As leituras, são convertidas em caudal e este acumulado de modo a dar
também o volume acumulado.

12. Questões a ter em conta na seleção de um
medidor
• As medições serão efetuadas localmente, ou enviadas para um
local remoto de processamento?
• Neste último caso, o sinal enviado é proporcional à medição
efetuada, ou apenas um sinal, abre e fecha um outro circuito, ou
medição?
• O fluído a medir é limpo, contém impurezas, ou é viscoso?
• Qual a sua densidade?
• Qual a gama de caudais que é previsível medir?
• Quais as temperaturas e pressões envolvidas?
• Qual a dimensão das condutas?
• Qual a precisão pretendida?
• Etc....

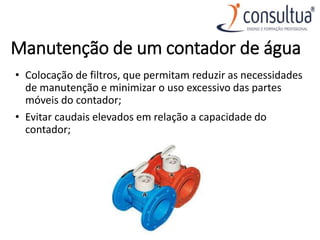

13. Manutenção de um contador de água
• Colocação de filtros, que permitam reduzir as necessidades
de manutenção e minimizar o uso excessivo das partes
móveis do contador;
• Evitar caudais elevados em relação a capacidade do
contador;
