Catalogo

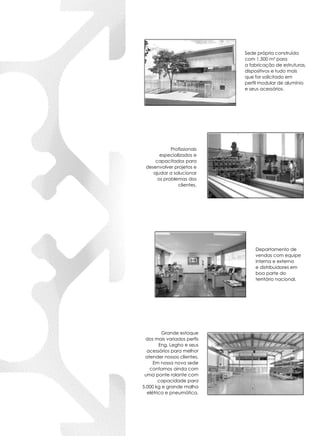

Sede própria construída
com 1.500 m² para
a fabricação de estruturas,
dispositivos e tudo mais
que for solicitado em
perfil modular de alumínio
e seus acessórios.
Departamento de
vendas com equipe
interna e externa
e distribuidores em
boa parte do
território nacional.
Profissionais
especializados e
capacitados para
desenvolver projetos e
ajudar a solucionar
os problemas dos
clientes.
Grande estoque
dos mais variados perfis
Eng. Legho e seus
acessórios para melhor
atender nossos clientes.
Em nossa nova sede
contamos ainda com
uma ponte rolante com
capacidade para
5.000 kg e grande malha
elétrica e pneumática.

Perfis Modulares em Alumínio
O sorriso é a menor distância entre duas pessoas. www.engelegho.com.br

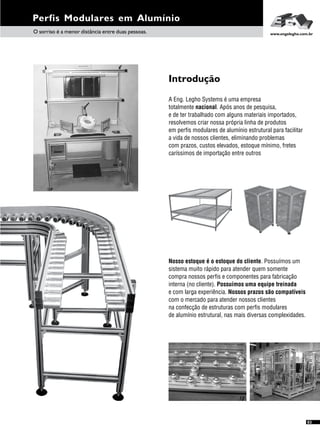

A Eng. Legho Systems é uma empresa
totalmente nacional. Após anos de pesquisa,
e de ter trabalhado com alguns materiais importados,
resolvemos criar nossa própria linha de produtos
em perfis modulares de alumínio estrutural para facilitar
a vida de nossos clientes, eliminando problemas
com prazos, custos elevados, estoque mínimo, fretes
caríssimos de importação entre outros
Introdução
Nosso estoque é o estoque do cliente. Possuímos um
sistema muito rápido para atender quem somente
compra nossos perfis e componentes para fabricação
interna (no cliente). Possuímos uma equipe treinada
e com larga experiência. Nossos prazos são compatíveis
com o mercado para atender nossos clientes
na confecção de estruturas com perfis modulares
de alumínio estrutural, nas mais diversas complexidades.
03

É na procura da simetria que os homens desdenham o belo e enaltecem o perfeito. www.engelegho.com.br
04

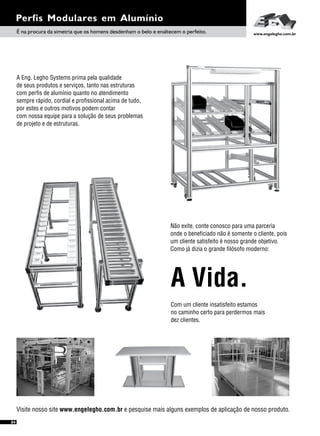

A Eng. Legho Systems prima pela qualidade
de seus produtos e serviços, tanto nas estruturas
com perfis de alumínio quanto no atendimento
sempre rápido, cordial e profissional acima de tudo,
por estes e outros motivos podem contar
com nossa equipe para a solução de seus problemas
de projeto e de estruturas.
Visite nosso site www.engelegho.com.br e pesquise mais alguns exemplos de aplicação de nosso produto.
Não exite, conte conosco para uma parceria
onde o beneficiado não é somente o cliente, pois
um cliente satisfeito é nosso grande objetivo.
Como já dizia o grande filósofo moderno:
Com um cliente insatisfeito estamos
no caminho certo para perdermos mais
dez clientes.
A Vida.

www.engelegho.com.br

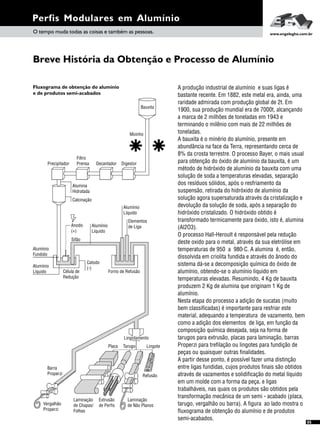

A produção industrial de alumínio e suas ligas é
bastante recente. Em 1882, este metal era, ainda, uma
raridade admirada com produção global de 2t. Em
1900, sua produção mundial era de 7000t, alcançando
a marca de 2 milhões de toneladas em 1943 e
terminando o milênio com mais de 22 milhões de
toneladas.
A bauxita é o minério do alumínio, presente em
abundância na face da Terra, representando cerca de
8% da crosta terrestre. O processo Bayer, o mais usual
para obtenção do óxido de alumínio da bauxita, é um
método de hidróxido de alumínio da bauxita com uma
solução de soda a temperaturas elevadas, separação
dos resíduos sólidos, após o resfriamento da
suspensão, retirada do hidróxido de alumínio da
solução agora supersaturada através da cristalização e
devolução da solução de soda, após a separação do
hidróxido cristalizado. O hidróxido obtido é
transformado termicamente para óxido, isto é, alumina
(Al2O3).
O processo Hall-Heroult é responsável pela redução
deste oxido para o metal, através da sua eletrólise em
temperaturas de 950 a 980ºC. A alumina é, então,
dissolvida em criolita fundida e através do ânodo do
sistema dá-se a decomposição química do óxido de
alumínio, obtendo-se o alumínio liquido em
temperaturas elevadas. Resumindo, 4 Kg de bauxita
produzem 2 Kg de alumina que originam 1 Kg de
alumínio.
Nesta etapa do processo a adição de sucatas (muito
bem classificadas) é importante para resfriar este
material, adequando a temperatura de vazamento, bem
como a adição dos elementos de liga, em função da
composição química desejada, seja na forma de
tarugos para extrusão, placas para laminação, barras
Properzi para trefilação ou lingotes para fundição de
peças ou quaisquer outras finalidades.
A partir desse ponto, é possível fazer uma distinção
entre ligas fundidas, cujos produtos finais são obtidos
através de vazamentos e solidificação do metal líquido
em um molde com a forma da peça, e ligas
trabalháveis, nas quais os produtos são obtidos pela
transformação mecânica de um semi - acabado (placa,
tarugo, vergalhão ou barra). A figura ao lado mostra o
fluxograma de obtenção do alumínio e de produtos
semi-acabados.
Breve História da Obtenção e Processo de Alumínio
Bauxita
Moinho
DigestorDecantador
Filtro
PrensaPrecipitador
Alumina
Hidratada
Calcinação
Alumínio
Fundido
Alumínio
Líquido
Anodo
(+)
Célula de
Redução
Catodo
(-)
Sifão
Alumínio
Líquido
Forno de Refusão
Alumínio
Líquido
Elementos
de Liga
Barra
Properzi
Vergalhão
Properzi
Lingotamento
TarugoPlaca Lingote
Laminação
de Chapas/
Folhas
Extrusão
de Perfis
Laminação
de Não Planos
Refusão
Fluxograma de obtenção do alumínio
e de produtos semi-acabados
O tempo muda todas as coisas e também as pessoas.
05

As invenções são sobretudo os resultados de um trabalho teimoso. www.engelegho.com.br
06

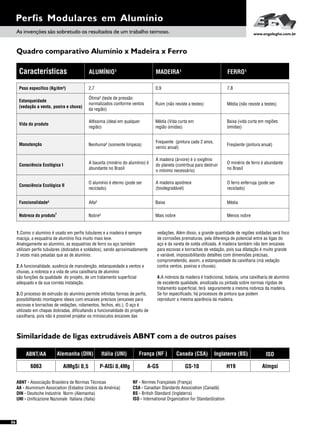

Quadro comparativo Alumínio x Madeira x Ferro
ALUMÍNIO¹Características MADEIRA¹ FERRO¹
Peso especifico (Kg/dm³)
Estanqueidade
(vedação a vento, poeira e chuva)
Vida do produto
Manutenção
Consciência Ecológica I
Funcionalidade³
Consciência Ecológica II
4
Nobreza do produto
Ótima² (teste de pressão
normalizados conforme ventos
da região)
Altíssima (ideal em qualquer
região)
Nenhuma² (somente limpeza)
A bauxita (minério do alumínio) é
abundante no Brasil
O alumínio é eterno (pode ser
reciclado)
Nobre²
Alta²
2,7 0,9 7,8
Baixa
Ruim (não resiste a testes)
Média (Vida curta em
região úmidas)
Frequente (pintura cada 2 anos,
verniz anual)
A madeira (árvore) é o oxigênio
do planeta (contribua para destruir
o mínimo necessário)
A madeira apodrece
(biodegradável)
Mais nobre
Média (não resiste a testes)
Baixa (vida curta em regiões
úmidas)
Freqüente (pintura anual)
O minério de ferro é abundante
no Brasil
O ferro enferruja (pode ser
reciclado)
Menos nobre
Média
1.Como o alumínio é usado em perfis tubulares e a madeira é sempre
maciça, a esquadria de alumínio fica muito mais leve.
Analogamente ao alumínio, as esquadrias de ferro ou aço também
utilizam perfis tubulares (dobrados e soldados), sendo aproximadamente
3 vezes mais pesadas que as de alumínio.
2.A funcionalidade, ausência de manutenção, estanqueidade a ventos e
chuvas, a nobreza e a vida de uma caixilharia de alumínio
são funções da qualidade do projeto, de um tratamento superficial
adequado e da sua correta instalação.
3.O processo de extrusão do alumínio permite infinitas formas de perfis,
possibilitando montagens ideais com encaixes precisos (encaixes para
escovas e borrachas de vedações, rolamentos, fechos, etc.). O aço é
utilizado em chapas dobradas, dificultando a funcionalidade do projeto de
caixilharia, pois não é possível projetar os minúsculos encaixes das
vedações. Além disso, a grande quantidade de regiões soldadas será foco
de corrosões prematuras, pela diferença de potencial entre as ligas do
aço e da vareta de solda utilizada. A madeira também não tem encaixes
para escovas e borrachas de vedação, pois sua dilatação é muito grande
e variável, impossibilitando detalhes com dimensões precisas,
comprometendo, assim, a estanqueidade da caixilharia (má vedação
contra ventos, poeiras e chuvas).
4.A nobreza da madeira é tradicional, todavia, uma caixilharia de alumínio
de excelente qualidade, anodizada ou pintada sobre normas rígidas de
tratamento superficial, terá seguramente a mesma nobreza da madeira.
Se for especificado, há processos de pintura que podem
reproduzir a mesma aparência da madeira.
Similaridade de ligas extrudáveis ABNT com a de outros países
ABNT/AA Alemanha (DIN) Itália (UNI) França (NF ) Canada (CSA) Inglaterra (BS) ISO
6063 AlMgSi 0,5 P-AISi 0,4Mg A-GS GS-10 H19 Almgsi
ABNT - Associação Brasileira de Normas Técnicas
AA - Aluminium Association (Estados Unidos da América)
DIN - Deutsche Industrie Norm (Alemanha)
UNI - Unificazione Nazionale Italiana (Italia)
NF - Normes Françaises (França)
CSA - Canadian Standards Association (Canadá)
BS - British Standard (Inglaterra)
ISO - International Organization for Standardization

Quem se vinga depois da vitória é indigno de vencer. www.engelegho.com.br

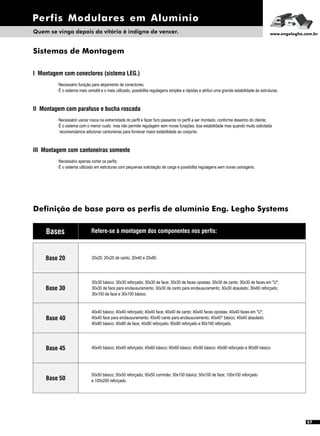

Base 20
Sistemas de Montagem
I Montagem com conectores (sistema LEG.)
· Necessário furação para alojamento de conectores;
· É o sistema mais versátil e o mais utilizado, possibilita regulagens simples e rápidas e atribui uma grande estabilidade às estruturas.
II Montagem com parafuso e bucha roscada
· Necessário usinar rosca na extremidade do perfil e fazer furo passante no perfil a ser montado, conforme desenho do cliente;
· É o sistema com o menor custo mas não permite regulagem sem novas furações, boa estabilidade mas quando muito solicitada
recomendamos adicionar cantoneiras para fornecer maior estabilidade ao conjunto.
III Montagem com cantoneiras somente
· Necessário apenas cortar os perfis;
· É o sistema utilizado em estruturas com pequenas solicitação de carga e possibilita regulagens sem novas usinagens.
Definição de base para os perfis de alumínio Eng. Legho Systems
Base 30
Refere-se à montagem dos componentes nos perfis:
Base 40
Base 45
Base 50
Bases
20x20; 20x20 de canto; 20x40 e 20x80.
30x30 básico; 30x30 reforçado; 30x30 de face; 30x30 de faces opostas; 30x30 de canto; 30x30 de faces em "U";
30x30 de face para enclausuramento; 30x30 de canto para enclausuramento; 30x30 abaulado; 30x60 reforçado;
30x100 de face e 30x100 básico.
40x40 básico; 40x40 reforçado; 40x40 face; 40x40 de canto; 40x40 faces opostas; 40x40 faces em "U";
40x40 face para enclausuramento; 40x40 canto para enclausuramento; 40x45º básico; 40x40 abaulado;
40x80 básico; 40x80 de face; 40x80 reforçado; 80x80 reforçado e 80x160 reforçado.
45x45 básico; 45x45 reforçado; 45x60 básico; 60x60 básico; 45x90 básico; 45x90 reforçado e 90x90 básico.
50x50 básico; 50x50 reforçado; 50x50 corrimão; 50x100 básico; 50x100 de face; 100x100 reforçado
e 100x200 reforçado.
07

08
Um livro só é aceitável quando nos ensina alguma coisa. www.engelegho.com.br
Cálculo de Resistência
Para os casos mais comuns encontrados seguem abaixo:
Carga tipo 1
f(mm)=
F(N) x L³ (m)
4
2,1 x I(cm )
F
L
f
Carga tipo 2
f(mm)=
F(N) x L³ (m)
4
135,1 x I(cm )
F
L
f
Carga tipo 3
f(mm)=
F(N) x a³(m) x b³(m)
4
2,1 x I(cm ) x L³(m)
F
L
a b
fm
f

O medo me fascina. www.engelegho.com.br

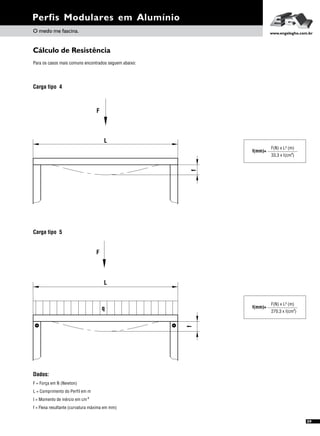

Cálculo de Resistência
Para os casos mais comuns encontrados seguem abaixo:
Carga tipo 4
Carga tipo 5
f(mm)=
F(N) x L³ (m)
4
33,3 x I(cm )
F
L
f
F
L
f
q f(mm)=
F(N) x L³ (m)
F = Força em N (Newton)
L = Comprimento do Perfil em m
I = Momento de inércio em cm
f = Flexa resultante (curvatura máxima em mm)
4
4
270,3 x I(cm )
09
Dados:

10
É imprescindível combater a ociosidade com o trabalho. www.engelegho.com.br

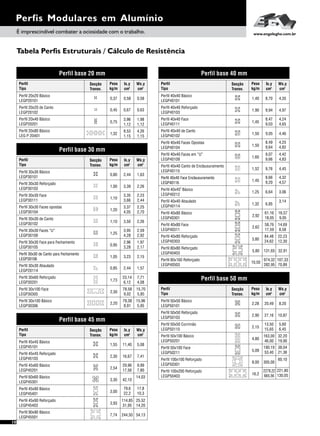

Tabela Perfis Estruturais / Cálculo de Resistência
Perfil base 30 mm
Perfil
Tipo
Secção
Transv.
Peso
kg/m
Ix,y
4
cm
Wx,y
3
cm

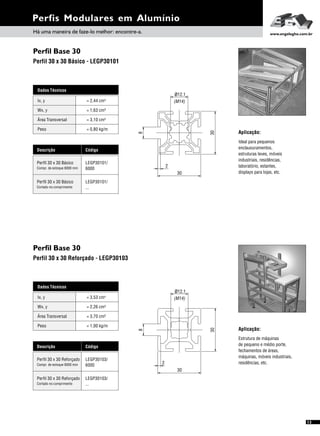

Perfil 30x30 Básico
LEGP30101
Perfil 30x30 Reforçado
LEGP30103
Perfil 30x30 Face
LEGP30111
Perfil 30x30 Faces opostas
LEGP30104
Perfil 30x30 de Canto
LEGP30102
Perfil 30x30 Faces “U”
LEGP30109
Perfil 30x30 Face para Fechamento
LEGP30105
Perfil 30x30 de Canto para Fechamento
LEGP30106
LEGP30201
Perfil 30x30 Abaulado
LEGP20114
0,80
1,00
1,20
1,10
1,25
0,95
1,05
1,73
0,85
1,63
2,26
2,23
2,44
2,59
2,92
1,97
2,17
2,15
1,57
2,44
3,39
3,35
3,66
3,95
4,28
2,96
3,28
3,23
2,44
1,10
3,37
4,05
2,25
2,70
3,50 2,26
23,14
6,12
7,71
4,08
Perfil 30x100 Face
LEGP30305
LEGP30306
2,30
2,20
78,58
9,02
79,38
8,91
15,70
5,85
15,96
5,95
Perfil base 20 mm
0,37
0,45
0,58
0,63
0,58
0,67
LEGP20101
LEGP20102
1,98
1,12
3,96
1,12
0,75
LEGP20201
Perfil
Tipo
Secção
Transv.
Peso
kg/m
Ix,y
4
cm
Wx,y
3
cm
4,26
1,15
8,53
1,15
1,32
LEG P 20401
Perfil base 45 mm
Perfil
Tipo
Secção
Transv.
Peso
kg/m
Ix,y
4
cm
Wx,y
3
cm
LEGP45101
LEGP45103
LEGP45201
LEGP45301
LEGP45401
LEGP45403
LEGP45501
1,55
2,30
3,30
3,00
3,93
7,74
5,08
7,41
9,99
7,80
25,52
14,20
54,13
11,40
16,67
29,96
17,56
114,85
31,95
244,50
2,54
42,10
14,03
79,6
22,2
17,8
10,3
Perfil base 40 mm
Perfil
Tipo
Secção
Transv.
Peso
kg/m
Ix,y
4
cm
Wx,y
3
cm
LEGP40101
LEGP40103
Perfil 40x40 Face
LEGP40111
LEGP40102
Perfil 40x40 Faces Opostas
LEGP40104
Perfil 40x40 Faces em “U”
LEGP40109

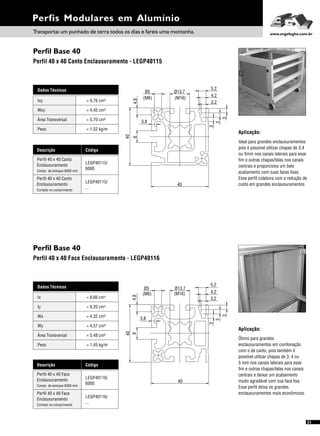

Perfil 40x40 Canto de Enclausuramento
LEGP40115
Perfil 40x40 Face Enclausuramento
LEGP40116
Perfil 40x40 Abaulado
LEGP40114
0
LEGP40212
1,40
1,90
1,50
1,50
1,60
1,52
1,45
1,32
1,25
4,35
4,97
4,24
4,65
4,42
4,83
4,45
4,32
4,57
3,06
8,70
9,94
8,47
9,03
9,07
9,66
9,76
8,66
9,20
6,64
1,45
9,05 4,46
8,49
9,64
4,25
4,82
6,85
3,14

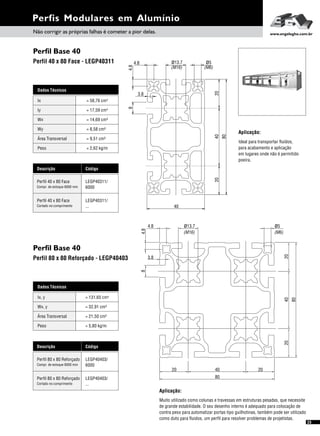

LEGP40301
Perfil 40x80 Face
LEGP40311
2,92
2,62
61,16
18,05
58,76
17,59
16,57
9,05
14,69
8,58
LEGP40303
3,80
84,48
24,62
22,23
12,30
LEGP40403
LEGP40503
5,80
10,50
131,65
974,32
282,95
32,91
107,33
70,89
Perfil base 50 mm
Perfil
Tipo
Secção
Transv.
Peso
kg/m
Ix,y
4
cm
Wx,y
3
cm
LEGP50101
LEGP50103

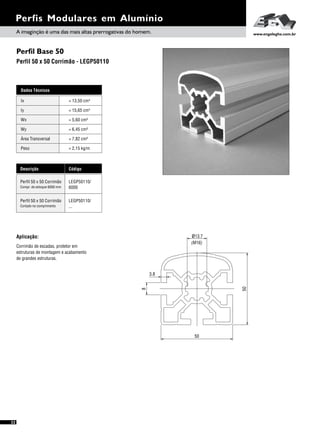

Perfil 50x50 Corrimão
LEGP50110
LEGP50201
Perfil 50x100 Face
LEGP50211
LEGP50301
LEGP50403
2,28
2,90
4,80
5,09
8,00
16,2
8,20
10,87
5,60
6,45
60,10
221,80
130,05
20,49
27,16
13,50
15,65
305,00
2278,22
665,56
2,15
163,00
46,00
32,20
19,90
190,19
53,40
38,04
21,36

Descrição Código
Perfil 20 x 20 Canto LEGP20102/
6000Compr. de estoque 6000 mm
...Cortado no comprimento
20
1.5
20
8
ø6

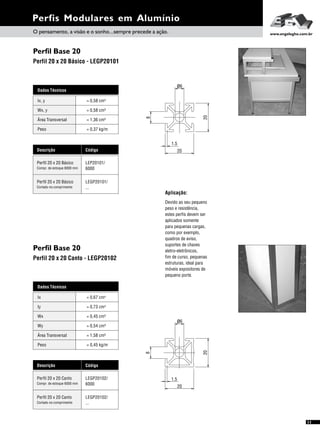

Perfil Base 20
Perfil Base 20
Perfil 20 x 20 Básico - LEGP20101
Perfil 20 x 20 Canto - LEGP20102
Dados Técnicos
Wx, y = 0,58 cm³
Área Transversal = 1,36 cm²
Peso = 0,37 kg/m
Ix, y 4= 0,58 cm
Descrição Código
Perfil 20 x 20 Básico LEP20101/
Perfil 20 x 20 Básico LEGP20101/
11
Aplicação:
Devido ao seu pequeno
peso e resistência,
estes perfis devem ser
aplicados somente
para pequenas cargas,
como por exemplo,
quadros de aviso,
suportes de chaves
eletro-eletrônicos,
fim de curso, pequenas
estruturas, ideal para
móveis expositores de
pequeno porte.
ø6
20
1.5
20
8
Dados Técnicos
Iy 4
= 0,73 cm
Wx
Área Transversal
= 0,45 cm³
= 1,58 cm²
Wy
Peso
= 0,54 cm³
= 0,45 kg/m
Ix 4= 0,67 cm
O pensamento, a visão e o sonho...sempre precede a ação. www.engelegho.com.br

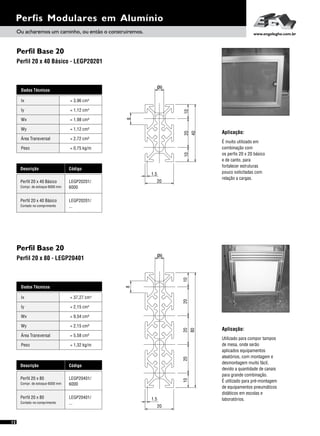

Perfil Base 20
Perfil Base 20
Perfil 20 x 80 - LEGP20401
12
Dados Técnicos
Iy 4
= 2,15 cm
Wx
Área Transversal
= 9,54 cm³
= 5,58 cm²
Wy
Peso
= 2,15 cm³
= 1,32 kg/m
Ix 4= 37,27 cm
Descrição Código
Perfil 20 x 80 LEGP20401/
Dados Técnicos
Iy 4
= 1,12 cm
Wx
Área Transversal
= 1,98 cm³
= 2,72 cm²
Wy
Peso
= 1,12 cm³
= 0,75 kg/m
Ix 4= 3,96 cm
Descrição Código
Aplicação:
É muito utilizado em
combinação com
os perfis 20 x 20 básico
e de canto, para
fortalecer estruturas
pouco solicitadas com
relação a cargas.
Aplicação:
Utilizado para compor tampos
de mesa, onde serão
aplicados equipamentos
aleatórios, com montagem e
desmontagem muito fácil,
devido a quantidade de canais
para grande combinação.
É utilizado para pré-montagem
de equipamentos pneumáticos
didáticos em escolas e
laboratórios.
1.5
20
8
102010
40
ø6
ø6
80
2010202010
8
20
1.5
Ou acharemos um caminho, ou então o construiremos. www.engelegho.com.br

Perfil Base 30
Perfil Base 30
Perfil 30 x 30 Reforçado - LEGP30103
Aplicação:
Ideal para pequenos
enclausuramentos,
estruturas leves, móveis
industriais, residências,
laboratório, estantes,
displays para lojas, etc.
Aplicação:
Estrutura de máquinas
de pequeno e médio porte,
fechamentos de áreas,
máquinas, móveis industriais,
residências, etc.
13
Dados Técnicos
Wx, y = 1,63 cm³
Peso = 0,80 kg/m
Ix, y 4= 2,44 cm
Descrição Código
Dados Técnicos
Wx, y = 2,26 cm³
Peso = 1,00 kg/m
Ix, y 4= 3,53 cm
Descrição Código
Perfil 30 x 30 Reforçado LEGP30103/
30
2
8
30
(M14)
12.1ø
2
30
30
ø .112
(M14)
8
Há uma maneira de faze-lo melhor: encontre-a. www.engelegho.com.br

14
Perfil Base 30
Aplicação:
Para enclausuramentos,
estruturas leves,
móveis industriais, residêncial
e de escritório, com 2
faces lisas proporciona um
acabamento muito agradavel
e evita o acumulo de sujeira.
Dados Técnicos
Wx, y = 2,26 cm³
Peso = 1,10 kg/m
Ix, y 4= 3,50 cm
Descrição Código
30
2
30
8
12ø .1
(M14)

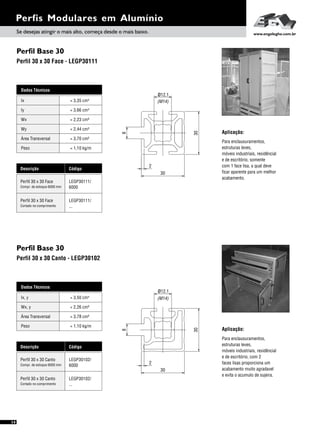

Perfil Base 30
Perfil 30 x 30 Face - LEGP30111
Para enclausuramentos,
estruturas leves,
móveis industriais, residêncial
e de escritório, somente
com 1 face lisa, a qual deve
ficar aparente para um melhor
acabamento.
Aplicação:
Dados Técnicos
Iy 4
= 3,66 cm
Wx
Área Transversal
= 2,23 cm³
= 3,70 cm²
Wy
Peso
= 2,44 cm³
= 1,10 kg/m
Ix 4= 3,35 cm
Descrição Código
Perfil 30 x 30 Face LEGP30111/
30
30
.112ø
(M14)
8
2
Se desejas atingir o mais alto, começa desde o mais baixo. www.engelegho.com.br

Perfil Base 30
Perfil Base 30
Perfil 30 x 30 Faces Opostas - LEGP30104
Perfil 30 x 30 Faces em “U” - LEGP30109
Dados Técnicos
Iy 4
= 4,28 cm
Wx
Área Transversal
= 2,59 cm³
= 4,18 cm²
Wy
Peso
= 2,92 cm³
= 1,25 kg/m
Ix 4= 3,95 cm
Descrição Código
Perfil 30 x 30 Faces em "U" LEGP30109/
Dados Técnicos
Iy 4
= 4,05 cm
Wx
Área Transversal
= 2,25 cm³
= 3,88 cm²
Wy
Peso
= 2,70 cm³
= 1,20 kg/m
Ix 4= 3,37 cm
Descrição Código
Perfil 30 x 30 Faces Opostas LEGP30104/
Aplicação:
Para enclausuramentos de
máquinas, áreas, estruturas de
pequenos porte e móveis
industriais, hospitalares,
residências, lojas, decoração, etc.
Este perfil com 2 faces lisas
opostas são ideais para serem
montados em estruturas
onde se tenha muita poeira
em suspensão e necessite de
um belo acabamento.
Aplicação:
Para portas de equipamentos,
pequenas estruturas,
móveis industriais e residênciais,
onde não seja necessário a
utilização das ranhuras.
É excelente pois com suas
3 faces lisas permite uma facil
limpeza e ótimo acabamento.
15
30
2
30
.112ø
(M14)
8
30
30
(M14)
12.ø1
2
8
Ganhar não é tudo, mas querer ganhar, sim é. www.engelegho.com.br

16
Perfil Base 30

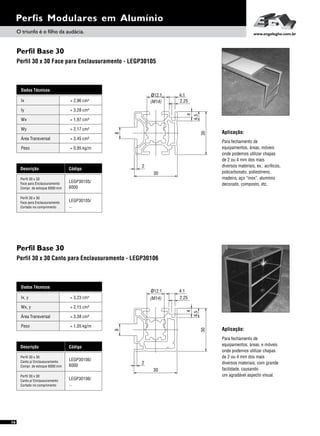

Perfil 30 x 30 Canto para Enclausuramento - LEGP30106
Aplicação:
Para fechamento de
equipamentos, áreas, e móveis
onde podemos utilizar chapas
de 2 ou 4 mm dos mais
diversos materiais, com grande
facilidade, causando
um agradável aspecto visual.
Dados Técnicos
Wx, y = 2,15 cm³
Peso = 1,05 kg/m
Ix, y 4= 3,23 cm
Descrição Código
Perfil 30 x 30
Canto p/ Enclausuramento
Compr. de estoque 6000 mm
Perfil 30 x 30
Canto p/ Enclausuramento
Cortado no comprimento
LEGP30106/
6000
LEGP30106/
...
2.25
4.1
30
6.5
4
(M14)
ø12.1
30
2
8
Perfil Base 30
Perfil 30 x 30 Face para Enclausuramento - LEGP30105
Para fechamento de
equipamentos, áreas, móveis
onde podemos utilizar chapas
de 2 ou 4 mm dos mais
diversos materiais, ex.: acrílicos,
policarbonato, poliestireno,
madeira, aço “inox”, alumínio
decorado, composto, etc.
Aplicação:
Perfil 30 x 30
Face para Enclausuramento
Perfil 30 x 30
Face para Enclausuramento
Dados Técnicos
Iy 4
= 3,28 cm
Wx
Área Transversal
= 1,97 cm³
= 3,45 cm²
Wy
Peso
= 2,17 cm³
= 0,95 kg/m
Ix 4= 2,96 cm
Descrição Código
LEGP30105/
6000
LEGP30105/
...
6.5
4
30
2.25
ø12.1
(M14)
4.1
8
30
2
O triunfo é o filho da audácia. www.engelegho.com.br

17
Perfil Base 30
Dados Técnicos
Iy 4
= 6,50 cm
Wx
Área Transversal
= 7,71 cm³
= 6,43 cm²
Wy
Peso
= 4,08 cm³
= 1,73 kg/m
Ix 4= 23,69 cm
Descrição Código
Aplicação:
Ideal para fortalecer
estruturas construídas
com perfil base 30,
principalmente
quando utilizado como
travessas.
60
30
2
8
(M14)
112.ø
153015

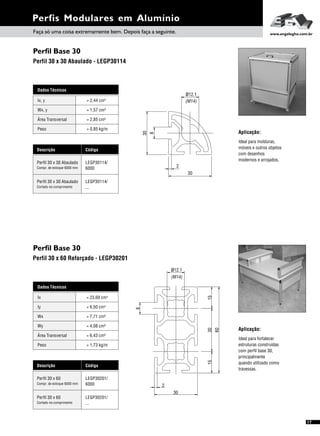

Perfil Base 30
Perfil 30 x 30 Abaulado - LEGP30114
Aplicação:
Ideal para molduras,
móveis e outros objetos
com desenhos
modernos e arrojados.
Dados Técnicos
Wx, y = 1,57 cm³
Peso = 0,85 kg/m
Ix, y 4= 2,44 cm
Descrição Código
Perfil 30 x 30 Abaulado LEGP30114/
30
8
2
30
ø12.1
(M14)
Faça só uma coisa extremamente bem. Depois faça a seguinte. www.engelegho.com.br

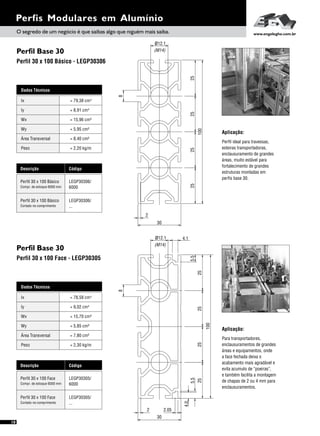

Perfil Base 30
Perfil Base 30
18
Dados Técnicos
Iy 4
= 9,02 cm
Wx
Área Transversal
= 15,70 cm³
= 7,80 cm²
Wy
Peso
= 5,85 cm³
= 2,30 kg/m
Ix 4= 78,58 cm
Descrição Código
Dados Técnicos
Iy 4
= 8,91 cm
Wx
Área Transversal
= 15,96 cm³
= 8,40 cm²
Wy
Peso
= 5,95 cm³
= 2,20 kg/m
Ix 4= 79,38 cm
Descrição Código
Aplicação:
Perfil ideal para travessas,
esteiras transportadoras,
enclausuramento de grandes
áreas, muito estável para
fortalecimento de grandes
estruturas montadas em
perfis base 30.
Aplicação:
Para transportadores,
enclausuramentos de grandes
áreas e equipamentos, onde
a face fechada deixa o
acabamento mais agradável e
evita acumulo de “poeiras”,
e também facilita a montagem
de chapas de 2 ou 4 mm para
enclausuramentos.
25
100
252525
30
2
1ø 12.
(M14)
8
30
2
2525
ø12.1
(M14)
8
25
100
25
4.1
5.55.5
2.05
4.0
O segredo de um negócio é que saibas algo que niguém mais saiba. www.engelegho.com.br

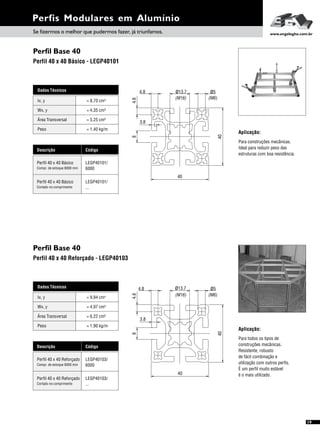

Perfil Base 40
Perfil Base 40
Dados Técnicos
Wx, y = 4,35 cm³
Peso = 1,40 kg/m
Ix, y 4= 8,70 cm
Descrição Código
Dados Técnicos
Wx, y = 4,97 cm³
Peso = 1,90 kg/m
Ix, y 4= 9,94 cm
Descrição Código
19
Aplicação:
Para construções mecânicas.
Ideal para reduzir peso das
estruturas com boa resistência.
Aplicação:
Para todos os tipos de
construções mecânicas.
Resistente, robusto
de fácil combinação e
utilização com outros perfis.
É um perfil muito estável
é o mais utilizado.
40
ø13.7
4.8
(M6)(M16)
ø5
3.8
8
40
4.8
40
4.8
4.8 ø5ø13.7
(M16) (M6)
3.8
40
8
Se fizermos o melhor que pudermos fazer, já triunfamos. www.engelegho.com.br

40
40
84.8
ø13.7 ø5
(M16) (M6)
4.8
3.8

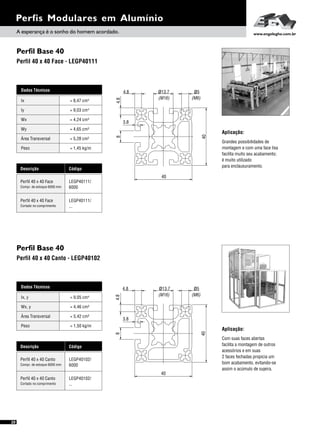

Perfil Base 40
Perfil Base 40
Dados Técnicos
Iy 4
= 9,03 cm
Wx
Área Transversal
= 4,24 cm³
= 5,28 cm²
Wy
Peso
= 4,65 cm³
= 1,45 kg/m
Ix 4= 8,47 cm
Descrição Código
Aplicação:
Grandes possibilidades de
montagem e com uma face lisa
facilita muito seu acabamento;
é muito utilizado
para enclausuramento.
Aplicação:
Com suas faces abertas
facilita a montagem de outros
acessórios e em suas
2 faces fechadas propicia um
bom acabamento, evitando-se
assim o acúmulo de sujeira.
Dados Técnicos
Wx, y = 4,46 cm³
Peso = 1,50 kg/m
Ix, y 4= 9,05 cm
Descrição Código
20
ø13.74.8
4.8
(M6)(M16)
ø5
8
40
40
3.8
A esperança é o sonho do homem acordado. www.engelegho.com.br

Dados Técnicos
Iy 4
= 9,20 cm
Wx
Área Transversal
= 4,32 cm³
= 5,48 cm²
Wy
Peso
= 4,57 cm³
= 1,45 kg/m
Ix 4= 8,66 cm
Perfil Base 40
Perfil Base 40
Perfil 40 x 40 Canto Enclausuramento - LEGP40115
Perfil 40 x 40 Face Enclausuramento - LEGP40116
Dados Técnicos
Wxy = 4,45 cm³
Peso = 1,52 kg/m
Ixy = 9,76 cm³
Aplicação:
Ideal para grandes enclausuramentos
pois é possível utilizar chapas de 3,4
ou 5mm nos canais laterais para esse
fim e outras chapas/telas nos canais
centrais e proporciona um belo
acabamento com suas faces lisas.
Esse perfil colabora com a redução de
custo em grandes enclausuramentos
Aplicação:
Ótimo para grandes
enclausuramentos em combinação
com o de canto, pois também é
possível utilizar chapas de 3, 4 ou
5 mm nos canais laterais para esse
fim e outras chapas/telas nos canais
centrais e deixar um acabamento
muito agradável com sua face lisa.
Esse perfil deixa os grandes
enclausuramentos mais econômicos.
Transportai um punhado de terra todos os dias e fareis uma montanha. www.engelegho.com.br
5.2
4.2
3
40
40
(M6)
Ø13.7Ø5
84,8
3,8
(M16)
3.2
3
3
5,2
3
(M16)
Ø13.7Ø5
(M6)
40
3,8
84,8
40
4,2
3,2
3
3
21
Descrição Código
LEGP40115/
6000
Perfil 40 x 40 Canto
Enclausuramento
LEGP40115/
Perfil 40 x 40 Canto
Enclausuramento
Descrição Código
LEGP40116/
6000
Perfil 40 x 40 Face
Enclausuramento
LEGP40116/
Perfil 40 x 40 Face
Enclausuramento

Perfil Base 40
Perfil Base 40
Perfil 40 x 40 Faces Opostas - LEGP40104
Perfil 40 x 40 Faces em “U” - LEGP40109
Dados Técnicos
Iy 4
= 9,66 cm
Wx
Área Transversal
= 4,42 cm³
= 5,56 cm²
Wy
Peso
= 4,83 cm³
= 1,60 kg/m
Ix 4= 9,07 cm
Descrição Código
Dados Técnicos
Iy 4
= 9,64 cm
Wx
Área Transversal
= 4,25 cm³
= 5,42 cm²
Wy
Peso
= 4,82 cm³
= 1,50 kg/m
Ix 4= 8,49 cm
Descrição Código
Aplicação:
Bom acabamento externo
e interno, ideal para
enclausuramentos de
equipamentos onde existe
muita poeira, linhas ou
fuligens.
Aplicação:
Em equipamentos onde deve
ser evitado o acumulo
de sujeira, pois tem 3 faces
fechadas, ideal para construção
de portas.
ø13.7
4.8
4.8
(M6)
(M16)
ø5
40
40
3.8
8
4.8
4.8 ø5
(M16)
(M6)
ø13.7
40
40
8
3.8
Ama-se mais o que se conquista com esforço. www.engelegho.com.br
22

Perfil Base 40
Perfil Base 40

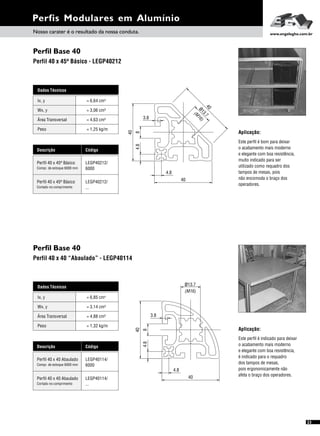

Perfil 40 x 45º Básico - LEGP40212
Perfil 40 x 40 “Abaulado” - LEGP40114
Aplicação:
Este perfil é bom para deixar
o acabamento mais moderno
e elegante com boa resistência,
muito indicado para ser
utilizado como requadro dos
tampos de mesas, pois
não encomoda o braço dos
operadores.
Este perfil é indicado para deixar
o acabamento mais moderno
e elegante com boa resistência,
é indicado para o requadro
dos tampos de mesas,
pois ergonomicamente não
afeta o braço dos operadores.
Aplicação:
Dados Técnicos
Wx, y = 3,06 cm³
Peso = 1,25 kg/m
Ix, y 4= 6,64 cm
Descrição Código
Perfil 40 x 45º Básico LEGP40212/
Perfil 40 x 45º Básico LEGP40212/
Dados Técnicos
Wx, y = 3,14 cm³
Peso = 1,32 kg/m
Ix, y 4= 6,85 cm
Descrição Código
40
4.8
4.8
40
8
3.8
40
ø13.7
M
16
(
)
40
8
3.8
40
ø13.7
(M16)
4.8
4.8
Nosso carater é o resultado da nossa conduta. www.engelegho.com.br
23

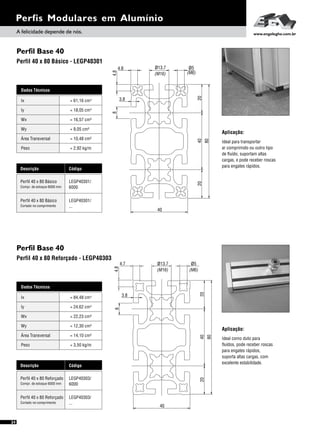

Perfil Base 40
Perfil Base 40
Dados Técnicos
Iy 4
= 24,62 cm
Wx
Área Transversal
= 22,23 cm³
= 14,10 cm²
Wy
Peso
= 12,30 cm³
= 3,50 kg/m
Ix 4= 84,48 cm
Descrição Código
Dados Técnicos
Iy 4
= 18,05 cm
Wx
Área Transversal
= 16,57 cm³
= 10,48 cm²
Wy
Peso
= 9,05 cm³
= 2,92 kg/m
Ix 4= 61,16 cm
Descrição Código
Aplicação:
Ideal para transportar
ar comprimido ou outro tipo
de fluído, suportam altas
cargas, e pode receber roscas
para engates rápidos.
Aplicação:
Ideal como duto para
fluídos, pode receber roscas
para engates rápidos,
suporta altas cargas, com
excelente estabilidade.
402020
8
3.8
40
ø13.7
(M16)
4.8
4.8 ø5
(M6)
80
402020
8
3.8
40
80
ø13.7
(M16)
4.7 ø5
4.8
(M6)
A felicidade depende de nós. www.engelegho.com.br
24

Perfil Base 40
Perfil Base 40
Dados Técnicos
Iy 4
= 17,59 cm
Wx
Área Transversal
= 14,69 cm³
= 9,51 cm²
Wy
Peso
= 8,58 cm³
= 2,62 kg/m
Ix 4= 58,76 cm
Descrição Código
Aplicação:
Aplicação:
Dados Técnicos
Wx, y = 32,91 cm³
Peso = 5,80 kg/m
Ix, y 4= 131,65 cm
Descrição Código
Ideal para transportar fluídos,
para acabamento e aplicação
em lugares onde não é permitido
poeira.
Muito utilizado como colunas e travessas em estruturas pesadas, que necessite
de grande estabilidade. O seu desenho interno é adequado para colocação de
contra peso para automatizar portas tipo guilhotinas, também pode ser utilizado
como duto para fluidos, um perfil para resolver problemas de projetistas.
402020
40
ø13.7
(M16)
ø5
(M6)
80
8
3.8
4.8
4.8
8
3.8
ø13.7
(M16)
402020
80
40 2020
80
4.8
4.8
ø5
(M6)
Não corrigir as próprias falhas é cometer a pior delas. www.engelegho.com.br
25

Perfil Base 40
Dados Técnicos
Iy 4
= 282,95 cm
Wx
Área Transversal
= 107,33 cm³
= 38,98 cm²
Wy
Peso
= 70,89 cm³
= 10,50 kg/m
Ix 4= 974,32 cm
Descrição Código
Aplicação:
Utilizado em estruturas onde
é necessário grande resistência,
como vigas de pequenas
pontes rolantes, portais, etc.
40 2020
80
4020204040
160
8
3.8
ø5
(M6)
4.8
4.8
ø13.7
(M16)
O grande homem é o homem livre. www.engelegho.com.br
26

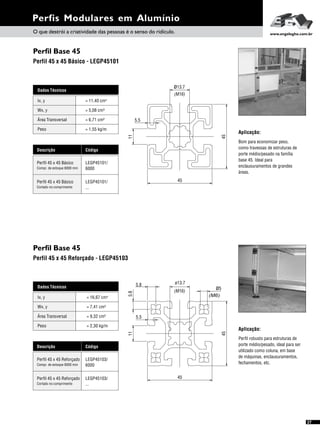

Perfil Base 45
Perfil Base 45
Aplicação:
Bom para economizar peso,
como travessas de estruturas de
porte médio/pesado na família
base 45. Ideal para
enclausuramentos de grandes
áreas.
Perfil robusto para estruturas de
porte médio/pesado, ideal para ser
utilizado como coluna, em base
de máquinas, enclausuramentos,
fechamentos, etc.
Aplicação:
Dados Técnicos
Wx, y = 5,08 cm³
Peso = 1,55 kg/m
Ix, y 4= 11,40 cm
Descrição Código
Dados Técnicos
Wx, y = 7,41 cm³
Peso = 2,30 kg/m
Ix, y 4= 16,67 cm
Descrição Código
O que destrói a criatividade das pessoas é o senso do ridículo. www.engelegho.com.br
27
45
45
ø13.7
(M16)
11
5.5
45
45
11
(M16)
ø13.7
5.8
5.8
(M6)
ø5
5.5

Perfil Base 45
Perfil Base 45
Dados Técnicos
Iy 4
= 17,56 cm
Wx
Área Transversal
= 9,99 cm³
= 9,28 cm²
Wy
Peso
= 7,80 cm³
= 2,54 kg/m
Ix 4= 29,96 cm
Descrição Código
Aplicação:
Ideal para utilização
como travessa de reforço
em estrutura de porte
médio/grande.
Aplicação:
Ótima como colunas
para estruturas de porte
médio para pesado e
também como travessas
em estruturas com
colunas em perfil 90 x 90.
Dados Técnicos
Wx, y = 14,03 cm³
Peso = 3,30 kg/m
Ix, y 4= 42,10 cm
Descrição Código
Quem conhece a sua ignorância começa a ser sábio. www.engelegho.com.br
28
45
60
5.511
(M16)
ø13.7
60
60
(M16)
ø13.7
5.5
11

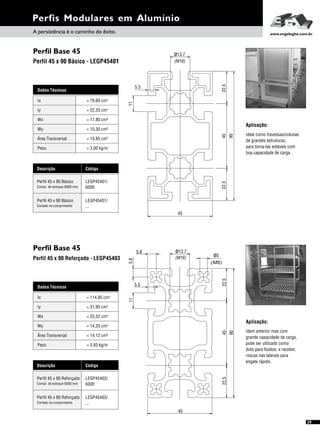

Perfil Base 45
Perfil Base 45
Dados Técnicos
Iy 4
= 31,95 cm
Wx
Área Transversal
= 25,52 cm³
= 14,12 cm²
Wy
Peso
= 14,20 cm³
= 3,93 kg/m
Ix 4= 114,85 cm
Descrição Código
Dados Técnicos
Iy 4
= 22,20 cm
Wx
Área Transversal
= 17,80 cm³
= 10,85 cm²
Wy
Peso
= 10,30 cm³
= 3,00 kg/m
Ix 4= 79,60 cm
Descrição Código
Aplicação:
Ideal como travessas/colunas
de grandes estruturas,
para torna-las estáveis com
boa capacidade de carga.
Aplicação:
Idem anterior mas com
grande capacidade de carga,
pode ser utilizado como
duto para fluídos, e receber,
roscas nas laterais para
engate rápido.
45
45
90
11
22.522.5
5.5
ø13.7
(M16)
45
4522.522.5
11
(M16)
ø13.7
5.8
5.8
(M6)
ø5
5.5
90
A persistência é o caminho do êxito. www.engelegho.com.br
29

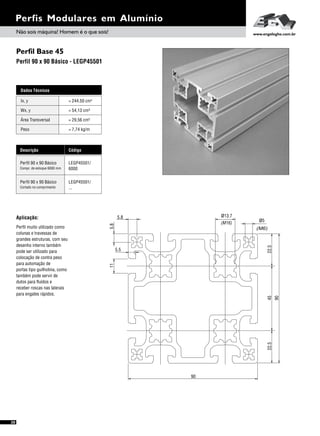

Perfil Base 45
Aplicação:
Perfil muito utilizado como
colunas e travessas de
grandes estruturas, com seu
desenho interno também
pode ser utilizado para
colocação de contra peso
para automação de
portas tipo guilhotina, como
também pode servir de
dutos para fluídos e
receber roscas nas laterais
para engates rápidos.
Dados Técnicos
Wx, y = 54,13 cm³
Peso = 7,74 kg/m
Ix, y 4= 244,50 cm
Descrição Código
90
4522.522.5
11
(M16)
ø13.7
5.8
5.8
(M6)
ø5
5.5
90
Não sois máquina! Homem é o que sois! www.engelegho.com.br
30

Perfil Base 50
Perfil Base 50
Aplicação:
Perfis de alta resistência
ideal para estruturas pesadas,
ou que exijam grande
resistência, esses perfis são
adequados para a maioria
dos grandes projetos.
Idem ao anterior para
maiores cargas.
Aplicação:
Dados Técnicos
Wx, y = 8,20 cm³
Peso = 2,28 kg/m
Ix, y 4= 20,49 cm
Descrição Código
Dados Técnicos
Wx, y = 10,87 cm³
Peso = 2,90 kg/m
Ix, y 4= 27,16 cm
Descrição Código
50
50
(M16)
ø13.7
8
3.8
50
ø13.7
(M16)
8
3.8
50
7.5
7.5
ø6.7
(M6)
É preciso ser duro sim, mas sem perder a ternura, jamais. www.engelegho.com.br
31

Perfil Base 50
Perfil 50 x 50 Corrimão - LEGP50110
Dados Técnicos
Iy 4
= 15,65 cm
Wx
Área Transversal
= 5,60 cm³
= 7,82 cm²
Wy
Peso
= 6,45 cm³
= 2,15 kg/m
Ix 4= 13,50 cm
Descrição Código
Perfil 50 x 50 Corrimão LEGP50110/
Perfil 50 x 50 Corrimão LEGP50110/
Aplicação:
Corrimão de escadas, protetor em
estruturas de montagem e acabamento
de grandes estruturas.
50
50
8
3.8
ø13.7
(M16)
A imaginção é uma das mais altas prerrogativas do homem. www.engelegho.com.br
32

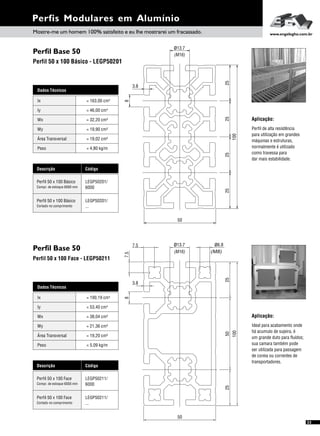

Perfil Base 50
Perfil Base 50
Dados Técnicos
Iy 4
= 53,40 cm
Wx
Área Transversal
= 38,04 cm³
= 19,20 cm²
Wy
Peso
= 21,36 cm³
= 5,09 kg/m
Ix 4= 190,19 cm
Descrição Código
Dados Técnicos
Iy 4
= 46,00 cm
Wx
Área Transversal
= 32,20 cm³
= 19,02 cm²
Wy
Peso
= 19,90 cm³
= 4,80 kg/m
Ix 4= 163,00 cm
Descrição Código
Aplicação:
Perfil de alta resistência
para utilização em grandes
máquinas e estruturas,
normalmente é utilizado
como travessa para
dar mais estabilidade.
Aplicação:
Ideal para acabamento onde
há acumulo de sujeira, é
um grande duto para fluídos;
sua camara também pode
ser utilizada para passagem
de coreia ou correntes de
transportadores.
(M16)
ø13.7
25
50
8
3.8
252525
100
7.5
7.5
100
2525
ø13.7
(M16)
50
3.8
8
ø6.8
(M8)
50
Mostre-me um homem 100% satisfeito e eu lhe mostrarei um fracassado. www.engelegho.com.br
33

Perfil Base 50
Aplicação:
Muito utilizado como
colunas e travessas em
equipamentos pesados,
onde é necessário
grande estabilidade,
resistência, rigidez à
torção e baixo peso.
Dados Técnicos
Wx, y = 60,10 cm³
Peso = 8,00 kg/m
Ix, y 4= 305,00 cm
Descrição Código
100
252550
ø13.7
(M16)
8
3.8
100
5025 25
O caminho mais curto para o sucesso é sempre tentar mais uma vez. www.engelegho.com.br
34

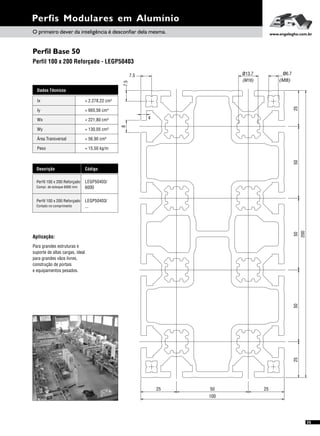

Perfil Base 50
Dados Técnicos
Iy 4
= 665,56 cm
Wx
Área Transversal
= 221,80 cm³
= 56,90 cm²
Wy
Peso
= 130,05 cm³
= 15,50 kg/m
Ix 4= 2.278,22 cm
Descrição Código
Aplicação:
Para grandes estruturas e
suporte de altas cargas, ideal
para grandes vãos livres,
construção de portais
e equipamentos pesados.
87.5
7.5
4
(M16)
ø13.7 ø6.7
(M8)
50
200
50255025
100
255025
O primeiro dever da inteligência é desconfiar dela mesma. www.engelegho.com.br
35

Sistema de Fixação por Conectores
Conjunto conector: bucha
Para os incompetentes só resta uma alternativa: torcer contra! www.engelegho.com.br
Base 20
LEGS20001
59
Ø7,2
Ø8
Base 30
LEGS30001
21.2
Ø15
Buchas
28
Ø18
Base 40
LEGS40001
Base 45
LEGS45001
Ø18
30,5
Base 50
LEGS50001
Ø18
33
36

37
Sistema de Fixação por Conectores
Conjunto conector: parafusos e molas
Motivo de arrependimento é não aprender com os próprios erros. www.engelegho.com.br
Base 20
LEGN02005
M 5x8
Parafusos
Base 30 / 40 / 45 / 50
LEGN02001
M 12x12
2.5
M12
9,6
12
SEXT.6.0
M5
8
Ø2.5
Mola
Base 30
LEGS30007
18
Ø14
Ø1
Base 40 / 45 / 50
LEGS40007
Ø1
18
Ø12
Dimensional para furação
do alojamento de conectores
A1
D D
A2
T
Perfil Base
Base 45
Base 40
Base 20
Base 30
Base 50
D A1
18.1
18.1
7.3
15.1
18.1
25
25
25
25
25
A2 T
33.5
33.5
25.0 14,5
33.5
33.5
31
29
22
34

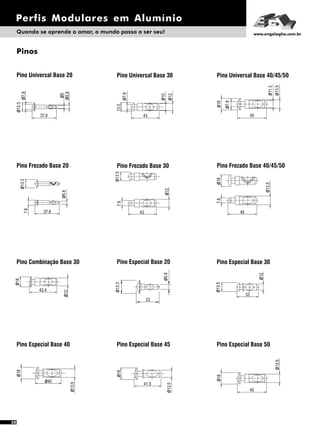

Pinos
Quando se aprende a amar, o mundo passa a ser seu! www.engelegho.com.br
38
Pino Universal Base 30 Pino Universal Base 40/45/50Pino Universal Base 20
43
ø7.8
ø10
ø12
13.5
45
ø18
ø11.3
ø7.8
ø13.5
37.8
ø13.3
ø7.8
ø5
ø5.8
Pino Frezado Base 20 Pino Frezado Base 40/45/50Pino Frezado Base 30
37.8
ø13.3
ø13.5
7.8
ø5.8
43
7.8
ø12
45
7.8
ø13.5
ø18
Pino Combinação Base 30 Pino Especial Base 30Pino Especial Base 20
42.4
ø12
23
ø13.3
ø18
ø5.8
ø12
33
ø13.5
Pino Especial Base 50Pino Especial Base 40 Pino Especial Base 45
ø40
ø13.5
ø18
41.5
ø13.5
ø18
45
ø18
ø13.5

É melhor morrer de pé do que viver ajoelhado! www.engelegho.com.br
39

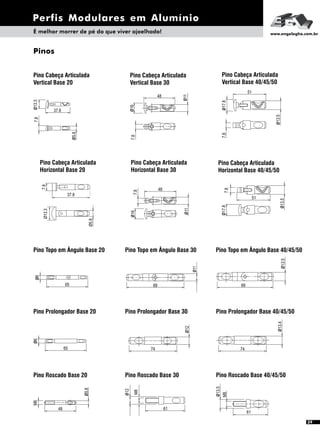

Pinos
Pino Cabeça Articulada
Vertical Base 20
37.8
ø13.37.8
ø5.8
Horizontal Base 40/45/50
51
ø17.8
7.8
ø13.5
Vertical Base 40/45/50
51
ø17.8
ø13.5
7.8
Pino Topo em Ângulo Base 20
65
ø6
Pino Prolongador Base 20
65
ø6
Pino Topo em Ângulo Base 40/45/50
89
ø13.5
Pino Prolongador Base 40/45/50
74
ø13.4
Pino Roscado Base 20 Pino Roscado Base 40/45/50
48
M6
ø5.8
Pino Topo em Ângulo Base 30
89
ø11
Pino Prolongador Base 30
74
ø12
Pino Roscado Base 30
61
ø12
M8
61
ø13.5
M8
Horizontal Base 30
7.8
ø11
ø16
48
Horizontal Base 20
Vertical Base 30
7.8
ø11
ø16
48
37.8
7.8
Ø5.8
Ø13.3

Conectores de Aperto Rápido Universal
40
Este grupo de conectores possui seu pino de fixação com a "cabeça" redonda
o que facilita sua montagem no perfil em qualquer posição, mas deve ser inserido
pelo topo do perfil.
Não possuir algumas coisas que desejamos é parte indispensável da felicidade. www.engelegho.com.br
Código
Base 20 LEGS21010
Base 30
Base 40
LEGS31010
LEGS41010
Base 45
Base 50
LEGS41110
LEGS51010
Conectores de Aperto Rápido Frezados
Este grupo de conectores é similar aos conectores universais, com a vantagem
de permitir sua montagem não somente pelo topo dos perfis mas também pelas
ranhuras laterais, ou seja, pode ser inserido na estrutura mesmo depois
da mesma pronta. Para abranger todas as montagens são necessários dois
pinos diferentes com usinagem à 0º e 90º.
Código 90º
LEGS22018
LEGS33018
LEGS44018
LEGS44118
LEGS55018
Base 20
Base 30
Base 40
Base 45
Base 50
Código 0º
LEGS22090
LEGS33090
LEGS44090
LEGS44190
LEGS55090
Conectores de Aperto Rápido Combinado
Este grupo de conectores é similar aos conectores universais com vantagem
de que permite a fixação de perfis menores com perfis maiores, ou seja, os pinos
são especialmente construídos para este fim.
Base 20
Base 30
Base 40
Base 45
Base 50
Base 30
LEGS30203
Base 20 Base 45
LEGS45203
LEGS45303
LEGS45403
Base 40
LEGS40203
LEGS40303
Base 50
LEGS50203
LEGS50303
LEGS50403
LEGS50453

A juventude de hoje é o nosso único investimento no amanhã. www.engelegho.com.br

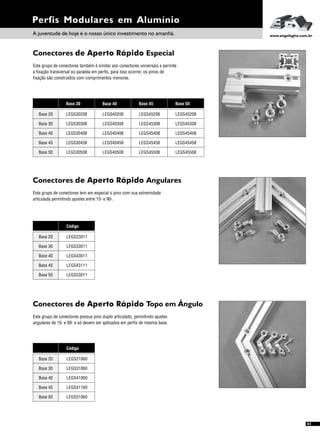

Conectores de Aperto Rápido Especial
Este grupo de conectores também é similar aos conectores universais e permite
a fixação transversal ou paralela em perfis, para isso ocorrer, os pinos de
fixação são construídos com comprimentos menores.
Base 20
Base 30
Base 40
Base 45
Base 50
Base 30
LEGS30208
Base 45Base 40 Base 50
LEGS30308
LEGS30408
LEGS30458
LEGS30508
LEGS40208
LEGS40308
LEGS40408
LEGS40458
LEGS40508
LEGS45208
LEGS45308
LEGS45408
LEGS45458
LEGS45508
LEGS45208
LEGS45308
LEGS45408
LEGS45458
LEGS45508
41
Conectores de Aperto Rápido Angulares
Este grupo de conectores tem em especial o pino com sua extremidade
articulada permitindo ajustes entre 15º e 90º.
Conectores de Aperto Rápido Topo em Ângulo
Este grupo de conectores possue pino duplo articulado, permitindo ajustes
angulares de 15º e 90º e só devem ser aplicados em perfis de mesma base.
Código
Base 20 LEGS23011
Base 30
Base 40
LEGS33011
LEGS43011
Base 45
Base 50
LEGS43111
LEGS53011
Código
Base 20 LEGS21060
Base 30
Base 40
LEGS31060
LEGS41060
Base 45
Base 50
LEGS41160
LEGS51060

42
Faça o que pode com o que tem, onde estiver. www.engelegho.com.br

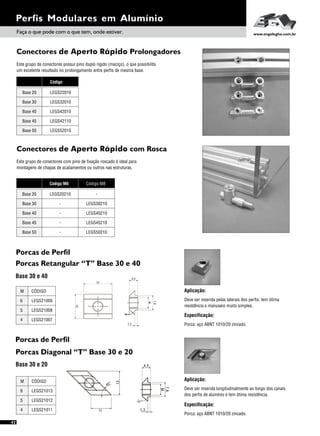

Conectores de Aperto Rápido Prolongadores
Este grupo de conectores possui pino duplo rígido (maciço), o que possibilita
um excelente resultado no prolongamento entre perfis de mesma base.
Código
Base 20 LEGS22010
Base 30
Base 40
LEGS32010
LEGS42010
Base 45
Base 50
LEGS42110
LEGS52010
Conectores de Aperto Rápido com Rosca
Este grupo de conectores com pino de fixação roscado é ideal para
montagens de chapas de acabamentos ou outros nas estruturas.
Código M8
-
LEGS30210
LEGS40210
LEGS45210
LEGS50210
Base 20
Base 30
Base 40
Base 45
Base 50
Código M6
LEGS20210
-
-
-
-
Porcas Retangular “T” Base 30 e 40
Base 30 e 40
Especificação:
Aplicação:
Deve ser inserida pelas laterais dos perfis, tem ótima
resistência e manuseio muito simples.
Porca: aço ABNT 1010/20 zincado.
6
5
4
M
LEGS21009
LEGS21008
LEGS21007
CÓDIGO
Porcas Diagonal “T” Base 30 e 20
Base 30 e 20
Especificação:
Aplicação:
Deve ser inserida longitudinalmente ao longo dos canais
dos perfis de alumínio e tem ótima resistência.
6
5
4
M
LEGS21013
LEGS21012
LEGS21011
CÓDIGO
Porcas de Perfil
Porcas de Perfil

A conduta é a reflexão da personalidade. www.engelegho.com.br
43

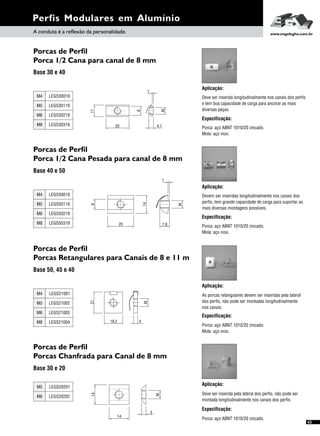

Porcas de Perfil
Porca 1/2 Cana para canal de 8 mm
Base 30 e 40
Especificação:
Aplicação:
Deve ser inserida longitudinalmente nos canais dos perfis
e tem boa capacidade de carga para ancorar as mais
diversas peças.
Mola: aço inox.
M5
M6
M8
M4
LEGS30119
LEGS30219
LEGS30319
LEGS30019
20
11
8
1
M
4,1
Porcas de Perfil
Porca 1/2 Cana Pesada para canal de 8 mm
Base 40 e 50
Aplicação:
Devem ser inseridas longitudinalmente nos canais dos
perfis, tem grande capacidade de carga para suportar as
mais diversas montagens possíveis.
Especificação:
Mola: aço inox.
M5
M6
M8
M4
LEGS50119
LEGS50219
LEGS50319
LEGS50019
20
8
14
1
7,8
M
Porcas de Perfil
Porcas Retangulares para Canais de 8 e 11 m
Base 50, 45 e 40
Aplicação:
As porcas retangulares devem ser inseridas pela lateral
dos perfis, não pode ser montadas longitudinalmente
nos canais.
Especificação:
Mola: aço inox.
M5
M6
M8
M4
LEGS21002
LEGS21003
LEGS21004
LEGS21001
18,2
21
M
4
Porcas de Perfil
Porcas Chanfrada para Canal de 8 mm
Base 30 e 20
Aplicação:
Deve ser inserida pela lateral dos perfis, não pode ser
montada longitudinalmente nos canais dos perfis.
Especificação:
M6
M5
LEGS20202
LEGS20201
14
14
M
3

Fale alegremente sempre. O mundo já é triste o suficiente sem a sua mágoa. www.engelegho.com.br
44
Porcas de Perfil - Porca Diagonal
Base 20
Aplicação:
Porca diagonal deve ser aplicada nos perfis base 20
devido a sua baixa resistência de carga.
Especificação:
M5
M6
M4
LEGS17201
LEGS17202
LEGS17200
9 4
M
10
Porcas de Perfil
Porca Martelo “T” para Canal 11 mm
Base 45
20
10
10
4
M
Especificação:
Porca: aço ABNT 1010/20 zincado
Aplicação:
As mais diversas possíveis, devido a grande resistência e
facilidade de montagem em qualquer etapa
da construção, pois pode ser inserida longitudinalmente
nos canais com 11 mm.
M5
M6
M8
M4
LEGS18003
LEGS18005
LEGS18007
LEGS18001
Porcas de Perfil
Porca Martelo “T” para Canal 8 mm
Base 30, 40 e 50
16
8
6
1,8
M Aplicação:
Especificação:
As mais diversas possíveis, devido sua boa resistência
e facilidade de montagem em qualquer etapa
do processo, pois podem ser inseridas longitudinalmente
nos canais com 8mm.
M5
M6
M4
LEGS18004
LEGS18006
LEGS18002
Porcas de Perfil
Porca 1/2 Cana Pesada para Canal 11 mm
Base 45
Aplicação:
Especificação:
Devem ser inseridas longitudinalmente nos canais dos
perfis e têm boa capacidade de carga.
Porca: aço ABNT 1010/20.
Mola: aço inox.
M5
M6
M8
M4
LEGS50519
LEGS50619
LEGS50719
LEGS50419
10
20
14
1
M
7,8

Vencer é o que importa. O resto é consequência. www.engelegho.com.br
Porca Chanfrada “T” Canal 8
Base 40
Aplicação:
Deve ser inserida pelas laterais dos perfis, tem ótima
resistência e fácil manuseio.
Especificação:
Porcas de Perfil
Porca Diagonal “T” Canal 8
Base 40
Especificação:
Porca: aço ABNT 1010/20 zincado
Aplicação:
Inserida longitudinalmente nos canais dos perfis,
tem ótima resistência e fácil manuseio.
Porcas de Perfil
Porca Diagonal “T” Canal 11
Base 45
Aplicação:
Especificação:
Inserida longitudinalmente nos canais,
tem ótima resistência e fácil aplicação.
Porcas de Perfil
Porca Chanfrada “T” Canal 11
Base 45
Aplicação:
Especificação:
As mais diversas possíveis devido a grande resistência
e facilidade de montagem, deve ser inserida na extremidade
dos perfis.
45
6
5
4
M
LEGS40108
LEGS40105
LEGS40104
Código
Porcas de Perfil
6
5
4
M
LEGS40116
LEGS40115
LEGS40114
Código
8
6
5
M
LEGS45008
LEGS45006
LEGS45005
Código
4 LEGS45004
8
6
5
M
LEGS45108
LEGS45106
LEGS45105
Código
4 LEGS45104

Kit de Fixação
* 4 parafusos “T” com porca
e arruela lisa:
M6 x 25 LEGS08001 ou
M8 x 25 LEGS08004
ou
* 4 porcas com parafuso
e arruela lisa:
M6 LEGS21003 ou
M8 LEGS21004
Cantoneira de Montagem 100 x 100
46
Aplicação:
É utilizada para montagem
sem a utilização dos
conectores.
Em combinação cantoneiras
mais os conectores, serve
para aumentar a resistência
da união e atribuir maior
estabilidade às estruturas
para suportar maior carga.
Quando montada com o pino
roscado serve para receber
elementos planos de
acabamento, como por
exemplo: chapas de aço
pintadas ou madeira ou
acrílico etc. As cantoneiras
devem ser fixadas com
parafuso “T” (M6 ou M8)
ou com porcas inseridas nos
canais dos perfis e parafusos
no comprimento adequado
(M6 ou M8).
Sorria sempre...Por mais carregado que seja o horizonte. www.engelegho.com.br
A B C
100
100
8
8
20
40
100
100
100
100
8
8
8
8
20
45
30
50
100
100
100
100
8
8
8
8
30
45
40
50
100
100
100
100
8
8
8
8
20
45
30
50
100
100
100
100
8
8
8
8
30
45
40
50
100
100
8
8
20
40
øF Kit
6,5
8,5
6,5
8,5
6,5
8,5
X
X
X
X
6,5
8,5
8,5
8,5
X
X
X
X
6,5
8,5
6,5
8,5
6,5
8,5
8,5
8,5
6,5
8,5
X
X
M
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
Código Descrição
LEGP00201
LEGP00404
Cantoneira 100 x 100 x 20
LEGP00203
LEGP00452
LEGP00303
LEGP00502
LEGP00302
LEGP00453
LEGP00402
LEGP00503
LEGP00204
LEGP00451
LEGP00304
LEGP00501
LEGP00301
LEGP00454
LEGP00401
LEGP00504
LEGP00202
LEGP00403
5535
C
F
A
12
M
12
A
B
Matéria Prima:
Alumínio com acabamento
anodizado natural.

O amor é a única solução para os problemas da vida. www.engelegho.com.br
47
Cantoneira de Montagem 60 x 60
40 x 40
30 x 30
D
C
F
A
A
12
12
B
M
øF Kit
6,5
6,5
6,5
X
X
6,5
8,5
X
X
6,5
6,5
6,5
8,5
6,5 X
M
M6
M6
M6
M6
8,5
8,5
8,5
X
X
8,5
8,5
X
X
8,5
8,5
8,5
8,5
8,5 X M6
M6
M6
M6
M6
M6
6,5
6,5
6,5
X
X
8,5
6,5
X
X
6,5
6,5
8,5
6,5
6,5 X
Código
LEGP60201
LEGP60203
LEGP60303
LEGP60302
LEGP60402
LEGP60204
LEGP60304
LEGP60301
LEGP60401
LEGP60202
LEGP60404
LEGP60452
LEGP60502
LEGP60453
LEGP60503
LEGP60451
LEGP60501
LEGP60454
LEGP60504
LEGP60403
LEGP38201
LEGP38302
LEGP31202
LEGP38402
LEGP31302
LEGP38301
LEGP31201
LEGP38401
LEGP31301
LEGP38202
Descrição
A B C D
60 8 20 45
60
60
8
8
20
30
45
45
60
60
8
8
30
40
45
45
60
60
8
8
20
30
45
45
60
60
8
8
30
40
45
45
60 8 20 45
60 8 40 45
60
60
8
8
45
50
45
45
60
60
8
8
45
50
45
45
60
60
8
8
45
50
45
45
60
60
8
8
45
50
45
45
60 8 40 45
40 8 20 25
40
30
8
8
30
20
25
20
40
30
8
8
40
20
25
20
40
30
8
8
30
20
25
20
40
30
8
8
40
20
25
20
40 8 20 25
Kit de Fixação
* 2 parafusos “T” com porca
e arruela lisa zincados:
M6 x 25 LEGS08001 ou
M8 x 25 LEGS08004
ou
* 2 porcas com parafuso
allem zincado e arruela lisa:
M6 LEGS21003 ou
M8 LEGS21004
Aplicação:
É utilizada para montagem
sem a utilização dos
conectores. Em combinação
cantoneiras mais os
conectores, serve para
aumentar a resistência da
união e atribuir maior
estabilidade às estruturas
para suportar maior carga.
Quando montada com o pino
roscado serve para receber
elementos planos de
acabamento, como por
exemplo: chapas de aço
pintadas ou madeira ou
acrílico etc. As cantoneiras
devem ser fixadas com
parafuso “T” (M6 ou M8)
ou com porcas inseridas nos
canais e parafusos no
comprimento adequado (M6
ou M8).
Matéria Prima:
anodizado natural.

A
30 38
60 66
40 48
30 36
40 45
25 30
40 46
25 28
B C
8 18
8 18
8 18
10 18
8 18
8 18
10 18
8 18
D
Cantoneira Auxiliar
Parafuso “T”
Aplicação:
Especificação:
São aplicadas para fixação de
equipamentos adicionais,
fechamento/enclausuramento
de estruturas, chaves fim de
curso, elétricas, fechaduras,
etc. Seu furo “oblongo”
permite regulagem simples.
anodizado fosco.
Aplicação:
São utilizados para fixação de
componentes após / durante a
montagem das estruturas.
Especificação:
Aço 8.8 zincado e
bicromatizado transparente.
Kit de Fornecimento:
Parafuso, porca sextavada e
arruela liza.
A B C
38 38 3,0
38 38 3,0
25 25 3,0
38 38 3,0
25 25 3,0
50 50 3,0
D
15
15
15
15
15
25
E F
20 20
20 20
15 20
20 20
15 20
25 20
G
6,5
6,5
6,5
6,5
6,5
6,5
H Ø
20 4,5
20 5,5
15 4,5
20 6,5
15 6,5
20 6,5
Código
LEGS43007
LEGS43008
LEGS43002
LEGS43009
LEGS43003
LEGS43010
M Base 20/30
LEGS08007
LEGS08002
LEGS08001
Base 40/50
LEGS08006
LEGS08005
LEGS08004
Base 45
LEGS08003
LEGS08008
M6
M8
M6
M8
M8
M8
M8
M6
A
M
B
ø
A
B
C
D
E
F
G
H
Na manufatura e no artesanato, o trabalhador utiliza a ferramenta; na fábrica, ele é um servo da máquina. www.engelegho.com.br
D
C
48

Especificação:
PVC preto, cinza, azul,
vermelho, amarelo e verde.
Capa de Fechamento
Aplicação:
Estas são aplicadas nas
extremidades dos perfis para
um melhor acabamento e
uma maior proteção.
Capa 45 x 45 LEGS00451 Capa 45 x 45 LEGS00452
LEGS00501Capa 50 x 50 LEGS00502Capa 50 x 50
Descrição AxB Descrição AxBDescrição AxB Descrição AxB
VERMELHA CINZAAMARELA VERDE
Código CódigoCódigo Código
Capa 45 x 45 Capa 45 x 45Capa 45 x 45 Capa 45 x 45LEGS00453 LEGS00455LEGS00454 LEGS00456
LEGS00505LEGS00504 LEGS00506LEGS00503Capa 50 x 50 Capa 50 x 50Capa 50 x 50 Capa 50 x 50
LEGS00303 LEGS00305LEGS00304 LEGS00306Capa 30 x 30 Capa 30 x 30Capa 30 x 30 Capa 30 x 30
Provérbios destilam a sabedoria de todos os tempos, e apenas um tolo desdenha do seu valor. www.engelegho.com.br
A
B
4
10
A
B
4
10
49
Descrição AxB Descrição AxB
PRETA AZUL
Código Código

Cor
Azul
Cinza
Verde
Amarelo
Vermelho
Preto
Laranja
Canal 8
LEGS15001
LEGS15004
LEGS15016
LEGS15013
LEGS15010
LEGS15007
LEGS15019
Canal 11
LEGS15003
LEGS15006
LEGS15018
LEGS15015
LEGS15012
LEGS15009
LEGS15020
Tira de Fechamento
Aplicação:
A tira de fechamento deve ser
aplicada nos canais
longitudinais de nossos perfis
tanto nos canais de 8mm
ou de 11 mm. Encontra-se
nas cores preta, cinza, azul,
amarela, verde, vermelha ou
laranja.
Especificação:
PVC preto, cinza, azul,
amarelo, verde, vermelho ou
laranja.
A arte da vida consiste em fazer da vida uma obra de arte. www.engelegho.com.br
4.1
9
9,5
7
12,5
11,8
Placa de Base Fix Piso
Aplicação:
Para garantir a estabilidade de estruturas submetidas a esforços constantes, com
elevado nível de segurança.
Matéria Prima:
Base: Aço ABNT 1010/20
zincada e bicromatizada transparente
Kit de Fixação:
Parafuso M16 x 30.
A B C D
150 40 120
150 80 120 50
180 45 140
135 45 105
180 90 140 60
120 40 90
200 50 150
200 100 150 70
Perfil
40 x 80
80 x 80
45 x 90
45 x 45
90 x 90
40 x 40
50 x 100
100 x 100
Código c/Kit
LEGV94082
LEGV98082
LEGV94592
LEGV94542
LEGV99092
LEGV94042
LEGV95012
LEGV91012
Código s/Kit
LEGV94081
LEGV98081
LEGV94591
LEGV94541
LEGV99091
LEGV94041
LEGV95011
LEGV91011
LEGV95051150 50 12050 x 50 LEGV95052
A
B
C
D
Ø13
13
Ø13.5
Ø8.5
50

Descrição Código
Tira “U” de vedação canal 8 LEGS00131/
30000Compr. de estoque rolo c/ 30 mts
LEGS00131/
...
Tira “U” de vedação canal 11
LEGS00141
Compr. de estoque rolo c/ 30 mts
Cortado no comprimento LEGS00141
Tira de Vedação Semicircular
Tira “U” de Vedação
LEGS00133
Descrição Código
Tira de vedação semicircular LEGS00133/
30000Compr. de estoque rolo c/ 30 mts
LEGS00133/
...
Aplicação:
Especificação:
Vedar portas, janelas
e serve como apoio ante
deslizante para a estrutura
de alumínio. Pode ser
utilizado em todos
os perfis de alumínio.
Borracha neoprene preta,
resistente a óleos e graxas.
Aplicação:
As tiras de vedação são
utilizadas para montar
elementos planos (ex:
policarbonado, vidro,
acrílico, chapas etc., com
espessura de 3 a 6 mm),
nos canais dos perfis,
atribuindo um grande
acabamento e boa vedação
contra poeiras, pós,
líquidos etc.
Especificações:
Borracha neoprene preta,
resistente a óleos e graxas.
22
7,5
6
12
9
Nunca é tarde demais para seres o que poderia ter sido. www.engelegho.com.br
16
3,0-6,0
8
6
13
11
11.5
3,0-6,0
15
51

Puxador de Nylon
Puxador em Alumínio Eng. Legho
Aplicação:
Aplicação:
Especificação:
Especificação:
Fornecido com kit de
fixação:
Fornecido com kit de
fixação:
Sua aplicação é universal.
Pode ser utilizado tanto em
portas de correr,
quanto em portas de abrir
com dobradiças.
É universal, pode ser
utilizado em portas de
abrir ou de correr, em
gavetas, portas
basculantes, etc.
Poliamida na cor preta.
Alumínio amortizado
transparente (consulte
outras cores)
2 porcas 1/2 cana -
2 parafusos cabeça
cilíndrica.
* 2 porcas 1/2 cana -
* 2 parafusos cabeça
cilíndrica.
Os cemitérios estão cheios de homens indispensáveis. www.engelegho.com.br
E
A
B
C
F
6,5
8
D
G
52
Descrição
Puxador 280
Puxador 140
Código
LEGD02002
LEGD01001
Compri. (mm)
280
140
Dist. (Furos)
128
114
M5
140
114
M5
280
128 128
Descrição
Puxador 133
Puxador 196
Puxador 107
Código
LEGD01005
LEGD01010
LEGD01008
A B C D E F
133 115 95 41 14 8,0
196 179 152 49 13 8,5
107 92 74 36 11 6,5
Código com kit
LEGD01014
LEGD01015
LEGD01013
G
26
28
21

53
A razão é a imperfeição da inteligência. www.engelegho.com.br
Perfis de Deslizamento
Suporte para gancho deslizante
Aplicação:
Material:
Ideal para manter ferramentas
suspensas quando montado com o
gancho e balancim ou como guia
de cabos. Para portas de correr dentro
do canal do perfil de alumínio, também
pode ser utilizado para suportes
de cabos elétricos ou mangueiras
condutoras de ar comprimido.
* Polietileno preto (UHMW);
* Gancho em aço zincado.
Canal de 8 mm
Canal de 11 mm
LEGQ00128
LEGQ00134
LEGS00135
LEGS00136
Descrição
Descrição
Sem gancho
Sem gancho
F = 300 N
F = 350 N
Com gancho
Com gancho
80
40
4
40
14
4
80
6
21
6
45
45
7
80,5
7
80,5
F
F
Fecho de Esfera
Aplicação:
Muito utilizado para
o fechamento de portas
devido ao seu baixo custo
e facilidade de montagem.
Descrição
Fecho 70 grande
Fecho 50 pequeno
Código
LEGD01004
LEGD01003
Código com kit
LEGD01011
LEGD01010
A B C D E F
70
50
60
42
36
22
46
32
9,0
8,0
10
10
1.5
12
C
D
E
Ø4
B
A
F
12
Kit de Fornecimento :
* 4 porcas 1/2” cana M5;
* 4 parafusos cab. Cônica
M5 zincado.
Especificação:
Corpo de latão,esfera de
aço e molas de aço “inox”.

Especificação:
* Corpo em alumínio
* Magneto: Neodímio
Ferro Boro
* Chapa de aço
SAE 1010/20 zincada.
Prefiro ser esta metamorfose ambulante do que ter aquela velha opinião formada sobre tudo. www.engelegho.com.br
Aplicação:
Manter portas e janelas na
posição aberta ou fechada.
54
Aplicação:
Manter portas e janelas
sempre fechadas e
facilitar seu manuseio
B
A
13
Ø18
Ø8
R6
Ø8.5
F
11.5
Mola Gás
Descrição
Mola Gás 80
Mola Gás 100
Mola Gás 60
Código
LEGS07002
LEGS07003
LEGS07001
A(mm) B(mm) F(mm)
80
60
230
190
350N
250N
100 268 400N
Fecho Magnético
Descrição
Fecho Magnético LEGD01012
Código
13
Ø18
Ø15
Corte A-A
28,5
50
A
5
37
A
Aplicação:
Para o deslizamento entre
perfis, como por exemplo:
Guias de gaveta, guias de
portas com acionamento
por contra-peso ou pistão
pneumáticos, etc. Sua
montagem é muito
simples. O perfil de
deslizamento é inserido no
perfil de alumínio e está
pronta uma excelente guia
com boa resistência ao
desgaste. Pode ser
utilizada também como
união de perfis estáticos.
Dimensão de montagem
devem ficar 5 mm menor
que a dimensão dos
canais dos perfis.
Material:
Polietileno preto (UHMW).
Especificação:
* Coefic. de fricção: 0,25;
* Res. térm.: -100ºC a +80ºC;
Perfis de Deslizamento
UHMW
A B C D
20 25 2,3 4,1
20 21 2,3 4,1
20 25 2,3 6,2
20 25 2,3 6,2
14
14
18
14
2,3 6,2
2,3 2,2
20 21 2,3 4,1
14 18 2,3 4,1
14 14 2,3 2,2
20
14
21
14
2,3 4,1
2,3 2,2
E
6,2
4,1
4,1
6,2
2,2
2,2
4,1
2,2
2,2
4,1
2,2
Perfil Base
50 x 45
50 x 40
45 x 40
45 x 45
45 x 30
30 x 20
50 x 50
40 x 30
30 x 30
40 x 40
20 x 20
Código
LEGS00137
LEGS00125
LEGS00142
LEGS00138
LEGS00139
LEGS00124
LEGS00125
LEGS00140
LEGS00124
LEGS00125
LEGS00124
E
D
A
B
C
d
D + 5

55
Perfil de Canal Triplo
LEGP30413
Descrição Código
LEGP30413/
6000
Perfil canal triplo 15 x 30
Compr. de estoque 6000
Perfil canal triplo 15 x 30
LEGP30413/
...
Tira “H”
LEGS15101
Descrição Código
LEGS15101/
6000
Tira “H” para canal triplo
Tira “H” para canal triplo
LEGS15101/
...
5
6,2
8
4,2
12
5
Aplicação:
Especificação:
Permite a montagem de placas de 4
e 6 mm diretamente no canal dos perfis.
Em combinação com a tira redutora
de canal para perfil de canal triplo,
pode-se montar e desmontar placas ou
elementos planos facilmente. Em cima
LEG-S15100, em baixo LEG-S15101.
PVC preto.
Tira “U” para Canal 8 mm
LEGS15100
Descrição Código
LEGS15100/
6000
Tira redutora de canal
Tira redutora de canal
LEGS15100/
...
Aplicação:
Especificação:
Perfil redutor de canal para perfis
básicos, reforçados e canal triplo, é
utilizado para receber placas de
5 ou 6 mm de espessura e também
para fechar os canais não utilizados
dos perfis de canal triplo.
PVC preto.
30
12,4
8,2 8,28,2
Aplicação:
Perfil ideal para montar portas de correr,
combinado com as tiras plásticas H
(LEG-S15101) e a redutora de
canal (LEG-S15100), as quais facilitam
o deslizamento dos diversos materiais
utilizados para as portas, reduzem
os canais ou simplesmente os isolam.
Especificação:
Alumínio com acabamento anodizado
fosco.
Um problema só surge quando estão presentes todas as condições para solucioná-lo. www.engelegho.com.br
8
6,15
12.5
12

Dobradiças
Dobradiças
Tipo Fixa / Zamak
Tipo Desmontável / Poliamida
Aplicação:
Kit de Fixação:
Para todos os tipos de janelas
e portas. Nossas dobradiças
são precisas e muito
resistentes, com excelentes
características de articulação
e longa vida útil.
Matéria Prima:
* GD-ZN-preto;
* Pino em aço inoxidável.
Parafuso com cabeça cônica
de embutimento + porcas
retangulares.
Aplicação:
Matéria Prima:
Kit de Fixação:
Para todos os tipos de janelas
e portas. Nossas dobradiças
são precisas e facilitam a
desmontagem das portas para
manutenção, com excelentes
características de articulação
e longa vida útil.
* Poliamida preta;
* Pino em aço inoxidável
Parafuso com cabeça cônica
de embutimento + porcas
retangulares.
Dobradiça A B C D E F G H Código C/Kit
Base 50 76 50 56 30 28 28 11,5 6 LEGD50001 LEGD50002
Base 40 63 50 43 30 28 15 11,5 6 LEGD40001 LEGD40002
Base 30 50 50 30 30 15 15 11,5 6 LEGD30001 LEGD30002
Base 40/30 60 60 36 36 18 18 15 8 LEGD30101 LEGD30102
Base 20 40 40 25 35 15 12,5 9 5 LEGD20001 LEGD20002
Base 60 90 60 63 36 45 18 15 8 LEGD60001 LEGD60002
Dobradiça
50/50
45/60 - 60/60
45/60 - 60/60
45/45
50/50
30/30 - 30/40
30/45 - 40/40
30/45 - 40/40
45/45
30/30 - 30/40
Código
LEGD50411
LEGD45411
LEGD50311
LEGD30411
LEGD40311
LEGD40411
LEGD45311
LEGD60311
LEGD30311
A B C D
38,5Base 50 Dir.48,5 22,5 27,5
38,5Base 45 Dir.
38,5Base 50 Esq.
38,5
48,5
22,5
22,5
22,5
27,5
29,5Base 30 Dir.
29,5Base 40 Esq.
29,5
38,5
17,5
17,5
17,5
22,5
29,5Base 40 Dir.
38,5Base 45 Esq.
38,5
38,5
17,5
22,5
22,5
22,5
38,5Base 60 Esq.
29,5Base 30 Esq.
57,5
29,5
27,5
17,5
32,5
17,5
38,5Base 60 Dir.57,5 27,5 32,5 LEGD60411
C/Kit
LEGD50412
LEGD45412
LEGD50312
LEGD30412
LEGD40312
LEGD40412
LEGD45312
LEGD60312
LEGD30312
LEGD60412
D
B
E F
C
A
G
H
ø 6,5
50
28
ø6
C D
A B
9
ø6,5
ø14
A arte é um esforço para criar, além do mundo real, um mundo mais humano. www.engelegho.com.br
56

Pés de Nivelamento
57
Aplicação:
O ajuste da altura e do
nivelamento é variável. Os pés
de nivelamento Eng. Legho de
Ø 40, Ø 60 e Ø 80 são
fornecidos com roscas M10,
M14 ou M16 em
comprimentos de 50 ou
100 mm. A união do parafuso
de nivelamento com a sapata
permite uma inclinação de
± 10º, para assim compensar
pisos irregulares.
Especificação:
Sapata: nylon preto;
Parafuso: Aço 8.8 zincado.
Obs.: Outros materiais e dimensões de pés de nivelamento disponíveis sob consulta.
(*) Pé de nivelamento com amortecedor.
A B C DCódigo
Ø 60 50 M10 20
Ø 40 50 M14 18
Ø 80 50 M14 18
Ø 60 50 M14 20
Ø 40 100 M14 18
Ø 40 50 M10 18
LEGV01036
LEGV01037
LEGV01039
LEGV01038
LEGV01004
LEGV01035
Ø 80 100 M14 18
Ø 40 50 M16 18
Ø 80 50 M16 18
Ø 60 50 M16 20
Ø 40 100 M16 18
Ø 60 100 M14 20
LEGV01041
LEGV01008
LEGV01043
LEGV01042
LEGV01005
LEGV01040
Ø 80 100 M16 18
Ø 80 100 M16 18
Ø 80 100 M14 18
Ø 80 50 M16 18
Ø 80 50 M14 18
Ø 60 100 M16 20
LEGV01007
LEGV01044*
LEGV01046*
LEGV01045*
LEGV01047*
LEGV01006
Carga Máxima (kgf)
250
300
400
350
300
200
400
500
800
600
500
350
800
1000
800
1000
800
600
B
D
3
C
A
Amor...Que seja imortal, posto que é chama, mas que seja infinito enquanto dure. www.engelegho.com.br
Dobradiças em perfil de alumínio
MP-ALT5 amortizada transparente
Tipo Fixa: Tipo Desmontável:
A B C DCódigo
50 50 30 11
50 60 30 16
50 80 30 21
50 60 30 16
50 80 30 21
40 40 30 11
LEGD22101
LEGD31001
LEGD41001
LEGD31101
LEGD41101
LEGD21001
50 80 30 24
50 80 30 26
50 70 30 16
50 60 30 16
50 80 30 24
LEGD45101
LEGD51001
LEGD33101
LEGD32101
LEGD45001
Código C/Kit
LEGD21102
LEGD31002
LEGD41002
LEGD31102
LEGD41102
LEGD21002
LEGD45102
LEGD51002
LEGD33102
LEGD32102
LEGD45002
E
16
16
21
21
24
11
26
26
26
24
24
Aplicação:
20/20
20/30
30/30
30/40
40/4040/40
40X45
45X45
45X50
50X50
30X45
30X50
Kit: 4 Porcas ½ Cana M6 + 4 Parafusos cab.cônica M6 x 10
Base
As mais variadas possíveis
Matéria Prima:
Alumínio anodizado
D E

Cantoneira Fixação Simples
Cantoneira Fixação Dupla
LEGV01001
LEGV01002
Aplicação:
Ideais para fixar
enclausuramentos, ou
estruturas no piso.
Super resistentes e de fácil
manuseio. Permite
montagem/desmontagem
rápidas.
Especificação:
Aço ABNT 1010/20 -
Pintura epóxi na cor preta.
Kit de Fixação:
2 parafusos “T” -
2 porcas
2 arruelas lisas
Aplicação:
Especificação:
Idem anterior ideal para
os cantos das estruturas a
serem fixadas.
Aço ABNT 1010/20 -
Pintura epóxi na cor preta.
58
Descrição Código
Cantoneira Fix. Dupla LEGV01002
Cantoneira + Kit Fix. LEGV01102
Descrição Código
Cantoneira Fix. Simples LEGV01001
Cantoneira + Kit Fix. LEGV01101
A saudade é a memória do coração. www.engelegho.com.br
Kit de Fixação:
2 parafusos “T” -
2 porcas
2 arruelas lisas
5085
40
145
62
77
ø9
20
5
145
105
9
ø9 40 62
77

“Sapata” base
59
Não há Pátria onde falta democracia. www.engelegho.com.br
A x B
90 x 90
100 x 100
Código
LEGV99091
LEGV91011
LEGV9808180 x 80
Código c/ kit
LEGV99092
LEGV91012
LEGV98082
Código c/ kit
LEGV94542
LEGV95052
LEGV94042
E x F
45 x 45
50 x 50
Código
LEGV94541
LEGV95051
LEGV9404140 x 40
C x D
45 x 90
50 x 100
Código
LEGV94591
LEGV95011
LEGV9408140 x 80
Código c/ kit
LEGV94592
LEGV95012
LEGV94082
Aplicação:
Fixar colunas no piso ou bases (idem a placa base)
com grande vantagem, que é, permitir a montagem/
desmontagem rápida das colunas nelas inseridas,
bastando para isso, soltar os parafusos laterais.
Especificação:
Aço ABNT 1010/20 soldada e pintada a pó na cor preta.
Kit de Montagem:
* 4 ou 8 porcas quadradas M8 zincadas com mola;
* 4 ou 8 parafusos allem cabeça cilíndrica M8 x 16
zincados;
* 4 ou 8 arruelas lisas ø8,5 x 2 zincadas.
150
3
E
110
F
ø12
110
150
200
110
150
3
C
D
ø12
160
200
160
200
A
B
ø12
160
3
203
53
3
100
10053
3
203
203
53
3
Ø9
Ø9
Ø9
100

Placa Base Montagem Pés
Placa Base Montagem Pés
60
Aplicação:
Para fixação dos pés de
nivelamento no centro dos
perfis quadrados quando não
possuem furo para fazermos
rosca em sua configuração.
Aplicação:
Para fixação dos pés de
nivelamento no centro dos
perfis retangulares quando não
possuem furo para fazermos
rosca em sua configuração.
Matéria Prima:
Base Aço ABNT 1010/20
zincado e bicromatizado
transparente.
Matéria Prima:
Base Aço ABNT 1010/20
zincado e bicromatizado
transparente.
Acompanha Kit de Fixação:
* 4 pinos roscados M16 x M8;
* 4 parafusos M8 x 30 com cab.
cilíndrica e sextavado interno
(allen).
Acompanha Kit de Fixação:
* 2 pinos roscados M16 x M8;
* 2 parafusos M8 x 30 com cab.
cilíndrica e sextavado interno
(allen).
B
ø13,5M16
8,5
12,7
ø8,5
A
8,5
M16
12,7
ø13,5
ø8,5
C
A
B
Respeita a ti mesmo e terás um caráter nobre. www.engelegho.com.br
A B
90 45
100 50
80 40
Perfil
90 x 90
100 x 100
80 x 80
Código
LEGV89091
LEGV81011
LEGV88081
Código c/ kit
LEGV89191
LEGV81111
LEGV88181
A
90
100
80
B
45
50
40
C
45
50
40
Perfil
45 x 90
50 x 100
40 x 80
Código
LEGV84591
LEGV85011
LEGV84081
LEGV84691
LEGV85111
LEGV84181
Código c/ kit

Placa de União (Junção)
Pino Roscado
Aplicação:
É largamente utilizado principalmente para
fixação dos perfis sem o sistema de conector
“Eng Legho”, somente utilizando pino
roscado e parafuso M8 x 30 “cabeça chata”,
é um sistema mais simples com
a desvantagem de não facilitar regulagem
posteriores, pois para regular temos que
fazer novo furo passante no perfil para
passagem da chave e conseguir dar o torque
de aperto necessário, também é utilizado
para fixação de placas para pés, placas
laterais, pés de nivelamentos especiais com
Ø 8 ou 10 mm de rosca, etc.
Especificação:
Aço zincado e bicromatizado transparente.
M2M1 Código
M10
M8
M6
M16
M16
M16
LEGS16003
LEGS16005
LEGS16004
M2M1 Código
M8
M6
M14
M14
LEGS16002
LEGS16001
Aplicação:
Placa de união lateral para altas pressões,
acima de 6 bar. Para melhor vedar a união da
placa com o perfil é necessário acrescentar
um anel de vedação circular (o’ring).
Matéria Prima:
* Placa: Alumínio anodizado natural para
conexão R1/4”;
* Anel: Borracha nitrilica preta 70 shore A e
Øi 15 mm.
Kit de Fixação:
* 2 parafusos cabeça cilíndrica M8 x 16;
* 2 porcas retangulares M8;
* 2 buchas M16 x M8.
Base 50, 45 e 40
Base 30
25 M2
M1
O beijo é uma estrofe que duas bocas rimam. www.engelegho.com.br
A B C
90 45 45
100 50 50
80 40 40
Perfil
45 x 90
50 x 100
40 x 80
Código
LEGV84594
LEGV85014
LEGV84084
Código c/ kit
LEGV84694
LEGV85114
LEGV84184
61
8,5
R 1/4" gas
12,7
ø13,5
ø8,5
C
A
B
1,5

Placa de Vedação
Junta de Vedação
Aplicação:
Especificação:
Vedação das extremidades
dos perfis de transporte
de gases, líquidos, etc.
Alumínio anodizado
natural para conexão R1/4”
(rosca gás).
Aplicação:
Especificação:
Para auxiliar na vedação
das placas.
Borracha nitrilica preta.
A B
45 90
50 100
40 80
C
45
50
40
Perfil
45 x 90
50 x 100
40 x 80
Código
LEGV84592
LEGV85012
LEGV84082
A B
45 90
50 100
40 80
C
22,5
25,0
20,0
Perfil
45 x 90
50 x 100
40 x 80
Código
LEGV84593
LEGV85013
LEGV84083
8,5
R1/4”gás
12,7
ø13,5
ø8,5
C
A
B
2A
B
C C CC
ø15
A necessidade é a mãe da invenção. www.engelegho.com.br
Código c/ kit
LEGV84692
LEGV85112
LEGV84182
Código c/ kit
LEGV84693
LEGV85113
LEGV84183
62

Envelhecer é apenas um mau hábito que os homens ocupados não têm tempo de adquirir. www.engelegho.com.br
Suporte para Calha Roletada
Aplicação:
Acessórios de montagem para trilhos
roletados, permitindo regulagem lateral
e facilidade de montagem. Com e sem
limitador de caixas / paletes.
Matéria Prima:
Chapa de aço ABNT 1010/20 com
1,0 mm de espessura.
Acabamento:
Zincado e bicromatizado transparente.
Calha Roletada Com e Sem “Aba”
(mini “rail”)
Especificação:
Observação:
Kit de Fornecimento para 1 metro
de perfil “U”:
* 28 roletes e eixos por metro;
* 8 espaçadores, por metro.
* Rolete PP branco, amarelo e
nylon natural.
* Espaçador PP preto;
* Eixo Ø3 x 38 mm aço ABTN 1010/20;
* Trilho de alumínio 6063 T5 sem
anodização;
* Peso linear 0,37 kg/m;
* Passo 35 ou 70 mm;
* Para trilho anodizado favor consultar.
* Roletes leitosos (PVC) suportam
cargas maiores e têm maior
resistência à choques e pancadas.
Excelentes para entradas de esteiras.
Aplicação:
Nosso trilho roletado pode ser
montado basicamente em composição
com todos os perfis de alumínio
da linha ENG. LEGHO SYSTEMS, para
tanto é só fixa-lo através de parafuso
no centro do perfil roletado e no perfil
base com porca no canal.
Nossos trilhos são excelentes para
movimentação de peças, caixas
conteiners, sendo de fácil montagem
e sua utilização tem como limite sua
imaginação.
Item Código Descrição
Cj LEGV30010 Trilho Roletado Amarelo
Cj LEGV30011
Cj LEGV30013
Trilho Roletado em Nylon
Trilho c/ Aba
Roletado Amarelo
Cj LEGV30012
Cj LEGV30014
1 LEGS00130
Trilho c/ Aba
Roletado em Nylon
Rolete Branco
Cj LEGV30000 Trilho Roletado Branco
27,5
5
32
CORTE A-A
2 3
27
A
A
8
1
4
45
5
35
25
7,5
Ø30
38
A Perfil Base
42 40 x 40
47 45 x 45
52 50 x 50
31 30 x 30
Código
LEG505002
LEG505003
LEG505004
LEG505001
Código com Limitador
LEG505012
LEG505013
LEG505014
LEG505011
36
47
29
A
44
25
41
25
44
41
25
A
36
47
29
63
1 LEGS00129 Rolete amarelo
1 LEGS00143
3 LEGS00122
Rolete em nylon natural
Eixo em aço Ø 3mm
2 LEGS00123
4 LEGP00197
5 LEGP00201
Espaçador
Perfil “U” para roletes
Perfil “U” c/ aba
para roletes
Trilho c/ Aba
Roletado Branco
Foto
nova
5

Rolete com Canal em “V”
Rolete para Perfil Base 30 e 40 (interno)
Rolete
Especificação:
Aplicação:
Estes roletes são utilizados para portas
de correr pesadas, o que as torna de
fácil manuseio.
Rodízio de nylon 6.6 com rolamento
blindado e bucha distanciadora em aço
zincado.Canal 11 mm
Canal 8 mm
Código
LEGS65060
LEGS65050
B
C
7,8
A
D
A vida é a arte do encontro, embora haja tantos desencontros pela vida. www.engelegho.com.br
Aplicação:
Rolete para portas o qual corre sobre
uma cantoneira guia, fixa no piso,
tornando o seu manuseio muito simples
e leve.
Especificação:
zincado.
Especificação:
Aplicação:
Roletes para perfis base 30 e 40,
são introduzidos através de usinagem
no meio dos perfis, para a construção
de portas acionadas por pistão,
corrente, etc., deslisam diretamente
sobre os canais dos perfis, facilitando
muito a vida dos projetistas.
zincado.
Código
LEGS65020
Base 40
Base 30
Código
LEGS65040
LEGS65030
A B C D
ø35 ø45 11,8 ø4,4
ø45 ø55 15,8 ø6,5
20 18
ø52
ø43
8 10
ø20
M6
ø20
M6
25 18
1211
ø58
ø48
ø60
25
ø20
18
10
M6
o
90
20
64

Rodízios
Placa
Especificação:
* Garfo: Aço SAE 1010/20,
zincado com esferas de aço;
* Roda: PVC cinza.
Obs.: outros materiais e cores
para as rodas, favor consultar.
Exemplo:
* Poliuretano: laranja;
* Polipropileno: preto;
* Nylon: branco;
* Borracha termo plástica: azul.
O detino dos homens é a liberdade. www.engelegho.com.br
Espiga
A B D
45 50
66 32
19
19
75
125
78 32
32
32
100
150
66 32 75
125
78 32
32
32
100
150
45 50
H
75
100
150
130
175
100
150
130
175
75
M
8
8
8
8
8
8
8
8
8
8
Capacidade
kg
30
60
75
65
85
60
75
65
85
30
Código Descrição
LEGV02002 Giratório com freio
LEGV03001
LEGV05001
Giratório
Giratório
LEGV04001
LEGV06001
Giratório
Giratório
LEGV03002
LEGV05002
Giratório com freio
LEGV04002
LEGV06002
LEGV02001 Giratório
A B D H Capacidade
kg
66 75 100 60
66 32
32
32
75
125
100
150
60
75
78 32
32
32
100
125
130
150
65
75
_ 32 100
125
130
150
65
75
78 32
32
32
100
150
130
175
65
85
32 150 175 85
32 150 175 85
_ 75 100 60
Código Descrição
LEGV13001 Giratório
LEGV13002
LEGV15101
Fixo
LEGV14001
LEGV15002
LEGV16001
Giratório
Giratório
LEGV14101
LEGV15001
Fixo
Giratório
LEGV14002
LEGV16101
LEGV16002
Fixo
LEGV13101 Fixo
Especificação:
* Garfo: Aço SAE 1010/20,
zincado com esferas de aço;
* Roda: PVC cinza.
Obs.: outros materiais e cores
para as rodas, favor consultar.
Exemplo:
* Poliuretano: laranja;
* Polipropileno: preto;
* Nylon: branco;
* Borracha termo plástica: azul.
_
102
102
_
115
115
102
115
102
115
80
105
80
55
B
H
D
A
D
A
B
M
H
65

Gaveteiro Industrial em Chapa de Aço Pintado
Aplicação:
Complemento na montagem de bancadas,
carrinhos, estações de trabalho, etc, para melhor
organização e aproveitamento dos espaços para
guardar objetos/ferramentas.
Matéria Prima:
Chapa de aço (espessura 1,0 mm), pintado
na cor cinza, com puxadores em alumínio
anodizado e fechadura com 2 cópias de chave.
Eu não tenho ídolos. Tenho admiração pelo trabalho, dedicação e competência. www.engelegho.com.br
66
Descrição
2 Gavetas
3 Gavetas
4 Gavetas
1 Gaveta
A B C
410 490 335
410 490 170
Código
LEGS29002
410 525 460LEGS29003
410 525 610LEGS29004
LEGS29001
Obs.: outras dimensões e cores favor nos consultar.

A
B
400
5
ø8,
A
B
40
400
,8 5ø
O homem não é velho enquanto está buscando alguma coisa. www.engelegho.com.br
Calhas Condutoras de Cabos
Perfil
40 x 40
45 x 45
40 x 80
50 x 50
30 x 30
A B Código
LEGS06010
LEGS06010
LEGS06030
LEGS06020
LEGS06010
30
30
50
50
30
30
30
80
50
30
67
Aplicação:
As calhas condutoras de cabos são fixadas
diretamente nos perfis de alumínio com auxílio de
porcas nos canais do perfil e parafusos para sua
fixação. Com sua tampa de fácil remoção a calha é
facilmente aberta ou fechada para manutenções
exporadicas. Através das ranhuras laterais existe a
possibilidade de se direcionar as entradas e saídas
dos cabos.
Especificação:
PVC, na cor cinza com comprimento de estoque de
3.000 mm.
Porca meia cana M6 e parafuso cabeça
abaulada com arruela.
Bloco para Fechamento - LEGHFIX
Bloco para Fechamento - Base 40 Bloco para Fechamento - Base 30
Aplicação:
O LEGHFIX utilizado para montagem de elementos de superfície de diferentes espessuras.
Especificação:
Poliamida PA 6.0 na cor preta
Especificação:
Poliamida PA 6.0 na cor preta

Tela de Arame em Aço Galvanizado ou Pintado a Pó
Perfil de Fixação “U” para Tela
Descrição Código
Perfil “U” de fixação canal 8
LEGP00198/
6000
LEGP00200/
6000
LEGP00198/
...
LEGP00200/
...
Aplicação:
Especificação:
Proteções de segurança,
enclausuramento de áreas e
máquinas. A tela é montada no
perfil “U” de fixação em
alumínio e o conjunto é inserido
diretamente no canal dos perfis.
* Aço galvanizado / pintado;
* Abertura da malha: 35 mm;
* Diâmetro do arame: 2,7 mm;
* Dimensões máximas:
A: altura: 1.000 mm;
B: comprimento: 25.000 mm.
* Cores: favor consultar.
Aplicação:
Perfil especial para fixação de
tela. Pode ser utilizado nos perfis
base 20, 30, 40, 45 e 50.
LEGQ01005 - Galvanizado / LEGQ01006 - Pintado a pó
Ou nem sequer o tentes, ou senão lança-te por completo a fazê-lo. www.engelegho.com.br
3,8
1,5
15
13,5
8
2
11
18
16
3,8
Canal A B Código Área Transversal cm²
11 11 18 LEGP00200
8 8 15 LEGP00198 0,59
0,86
Peso kg/m
0,16
0,24
68

69
Chapas para Enclausuramento
Aço pintado à pó (eletrostática) cinza RAL 7032
Alumínio anodizado
Especificação:
Aplicação:
Para todos os enclausuramentos.
* Chapa de alumínio de 1,5, 2,0 e
3,0 mm de espessura;
* Cores: anodização incolor ou colorida
(consultar cores);
* Dimensões máximas: 1000x2000 mm.
Aplicação:
Estas chapas deixam as estruturas
seguras, belas e ajudam a melhorar sua
resistência. Combinando a cor da
pintura e a cor das tiras de acabamento
obtemos um efeito muito bom.
Especificação:
* Dimensão máx. A x B: 1000 x 1500mm
* Aço carbono com espessura de
1,5 mm revestida com pintura a pó
(eletrostática);
* Cores: especificadas pelo cliente.
Desejar progredir é o maior passo em direção ao progresso. www.engelegho.com.br
6,5
A
B
A
B
3
17
60
Descrição Código
LEGC02001
Dimensão
A x B1,5 mm
Alumínio com acabamento em P.V.C.
Aplicação:
Para as mais variadas aplicações
possíveis, atribuindo um excelente
acabamento às estruturas.
Especificação:
* Chapa de alumínio sendo uma das
faces revestidas com P.V.C. colorido;
* Espessura: 1,5 e 2,0 mm;
* Cores: favor consultar;
A
B
Descrição Código Dimensão
LEGC01001 A x B1,5 mm

70
Alumínio perfurado, pintado ou anodizado
Aplicação:
Indicados para ambientes agressivos,
em relação à oxiidação e ataques de
produtos químicos, também muito
utilizado em ambientes limpos.
Especificação:
* Chapa de aço inoxidável
não ferrico AISI 304 e ferrico AISI 430
nas espessuras de 1,5, 2,0 e 3,0 mm;
Aplicação:
Ideal para enclausurar motores, bombas
hidráulicas e todo tipo de equipamento
que precisa de ventilação.
Especificação:
* Chapa de alumínio perfurada na
espessura de 1,5 mm anodizada
incolor ou pintada à pó (eletrostática);
* Cor: especificada pelo cliente;
Sábio é aquele que conhece os limites da própria ignorância. www.engelegho.com.br
Inox AISI 304 ou AISI 430
AISI 430 Código
LEGC020051,5 mm
LEGC020073,0 mm
LEGC020062,0 mm
AISI 304 Código
LEGC020021,5 mm
LEGC020043,0 mm
LEGC020032,0 mm
Material Composto (ACM)
Aplicação:
Todo tipo de enclausuramento,
dando-lhe um aspecto “moderno”,
“futurista”e muito bonito.
Especificação:
* Chapa de material composto, sendo
seu interior de material plástico
revestido nos dois lados com um filme
de alumínio de 0,3 mm de espessura;
* Espessura: 4,0 mm;
* Acabamento: anodizado fosco;
A
B
A
B
A
B
10 ø6
LEGC01006 A x BAnodizada
LEGC01007 A x BCinza Ral 7032
Descrição Código
LEGC01008
Dimensão
A x B4,0 mm

71
Madeira aglomerada com revestimento colorido
Aplicação:
Material econômico com agradável
acabamento, é feito um rebaixo na
lateral para encaixe perfeito nos canais
de 8 mm e pode ser colocado
diretamente nos canais com 11 mm.
Especificação:
* Chapa de microfibras de madeira
prensada e colada revestida com
laminado decorativo;
* Dimensões máximas: 1000x2000 mm;
* Espessura: 10 mm;
* Cores: consultar opções.
É preciso esperar pela noite para saber que o dia foi belo. www.engelegho.com.br
AB
Poliestireno de Alto Impacto
Aplicação:
Para fechamentos bonitos, resistente,
e com baixo custo, pode ser utilizado
em todos os tipos de enclausuramento.
Especificação:
* Chapa de poliestireno com as
seguintes espessuras 3, 4, 5 e 6 mm.
* Cores: consultar opções.
A
B
Dimensão
A x B
Descrição - Branco Código
LEGC0300110 mm
Madeira compensada revestida com laminado decorativo
Aplicação:
É muito utilizado em bancadas de
trabalho atribuindo boa aparência,
resistência, fácil limpeza e conservação.
Especificação:
* Chapa de madeira compensada com
revestimento decorativo colado;
* Espessura: 15, 20, 25 e 30 mm;
* Cores: branco,cinza, preta e bege
(sob consulta podem ser fornecidas
outras cores).
A
B
DimensãoDescrição - cor branca Código
A x BLEGC0300215 mm
A x BLEGC0300320 mm
A x BLEGC0300425 mm
A x BLEGC0300130 mm
DimensãoDescrição - cor branca Código
A x BLEGC040013 mm
A x BLEGC040024 mm
A x BLEGC040035 mm
A x BLEGC040056 mm

DimensãoDescrição - transarente Código
A x BLEGC060013 mm
A x BLEGC060024 mm
72
Policarbonato (compacto)
Aplicação:
Similar ao policarbonato compacto com
sua transparência e resistência menores
e com um custo inferior.
Especificação:
* P.E.T.G. Cristal
* Espessura: 3 ou 4 mm
* Cores: transparente.
* Dimensões máximas: 1000x2000 mm
Aplicação:
Para todos os enclausuramentos de
máquinas, salas, vitrines, divisórias,
móveis etc onde é necessário grande
resistência e segurança.
Obs.: resistência contra raios U.V.
garantida por 10 anos.
Especificação:
* Policarbonato compacto cristal;
* Espessura: 3, 4, 6, 8 e 10 mm;
* Cor: favor consultar.
O tempo dura bastante para aqueles que sabem aproveitá-lo. www.engelegho.com.br
P.E.T.G.
A
B
A
B
A x BLEGC050048 mm
A x BLEGC0500510 mm
DimensãoDescrição - transparente Código
A x BLEGC050013 mm
A x BLEGC050024 mm
A x BLEGC050036 mm
Policarbonato Auveolar
Aplicação:
Para fechamento de grandes áreas
onde não é necessário muita resistência.
Especificação:
* Policarbonato auveolar cristal;
* Espessura: 3, 4, 6, 8 e 10 mm;
* Cores: favor consultar.A
B
A x BLEGC050098 mm
A x BLEGC0501010 mm
DimensãoDescrição - branco Código
A x BLEGC050063 mm
A x BLEGC050074 mm
A x BLEGC050086 mm

73
Chapa para Enclausuramento
Acrílico
Descrição Código
LEGC070013 mm
LEGC070024 mm
LEGC070035 mm
LEGC070046 mm
LEGC070058 mm
Aplicação:
Para fechamentos onde a transparência
é essencial mas com baixa resistência,
pode ser utilizado em máquinas,
vitrines, móveis, etc. Pode ser usinada e
conformada a quente.
Especificação:
* Chapas de acrílico cristal;
* Espessura: 3, 4, 5, 6 e 8 mm;
* Cores: favor consultar.
O homem que diz dou não dá, porque quem dá mesmo não diz. www.engelegho.com.br
A
B
Aplicação:
Ideal para postos de trabalho onde
devem constar folhas de processo,
normas / procedimentos, normas
de qualidade, desenhos dos produtos /
processos etc.
Especificação:
* Poliestireno moldado por "vacum
forme" na cor preto e com feragem
suporte das folhas em aço zincado.
* 4 porcas meia cana M5
* 4 parafusos M5 x 15 com arruelas
lisas e com 10 folhas plásticas
transparentes para acondicionar
desenhos;
* Plaquetas: - folhas de processo
- folhas de controle
de qualidade
- desenho do produto.
Descrição Código
LEGR01021
Quadro de Instrução/
Processo
Quadro de Instrução / Processo
585
370
50
40 15

Articulação Usinada em Al
A B C D E F
45 60 13 24 75 7
50 68 15 26 85 8
40 52 10 22 65 6
Dados Técnicos
Articulação 45 x 45
Articulação 50 x 50
Código
LEGS05045
LEGS05050
LEGS05040
Código com kit
LEGS05145
LEGS05150
LEGS05140Articulação 40 x 40
Aplicação:
Matéria Prima:
Kit de Fixação:
Reforço de estruturas após seu término, quando não fora
previsto, também pode ser utilizado como dobradiça
para dispositivos móveis com regulagem de posição etc. Os
furos Ø5 mm servem para pinos contra torção que devem ser
montados de acordo com a posição de fixação.
Base: Alumínio anodizado natural.
* 1 conjunto de articulação;
* 2 parafusos M8 x 30 cabeça cônica;
* 2 buchas M16 x M8;
* 2 porcas retangulares M8 e 2 parafusos M8 x 20 cabeça
cônica;
* 4 pinos de segurança.
Enquanto as leis forem necessárias, os homens não estarão capacitados para a liberdade. www.engelegho.com.br
E
A
A
B
A
C
D FF
74

É triste falhar na vida, porém mais triste ainda é não tentar vencer. www.engelegho.com.br
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03
Breve Histórico da Obtenção e Processo do Alumínio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05
Similaridade de Ligas Extrudáveis ABNT com a de outros países . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
Sistemas de Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07
Cálculo de Resistência. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08
Tabela Perfis Estruturais / Cálculo de Resistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Perfil 20 x 20 Básico - LEGP20101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Perfil 20 x 20 Canto - LEGP20102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Perfil 20 x 80 - LEGP20401 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Perfil 30 x 30 Básico - LEG30101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Perfil 30 x 30 Reforçado - LEGP30103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Perfil 30 x 30 Face - LEGP30111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Perfil 30 x 30 Faces Opostas - LEGP30104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Perfil 30 x 30 Faces em "U" - LEGP30109 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Perfil 30 x 30 Face para Enclausuramento - LEGP30105. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Perfil 30 x 30 Canto para Enclausuramento - LEGP30106. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Perfil 30 x 30 Abaulado - LEGP30114 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Perfil 30 x 100 Básico - LEGP30306 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Perfil 30 x 100 Face - LEGP30305 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Perfil 40 x 40 Canto Enclausuramento - LEGP40115. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Perfil 40 x 40 Face Enclausuramento - LEGP40116. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Perfil 40 x 40 Faces Opostas - LEGP40104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Perfil 40 x 40 Faces em "U" - LEGP40109 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
0
Perfil 40 x 40 "Abaulado" - LEGP40114 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Perfil 80 x 160 Reforçado - LEGP40503 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Perfil 50 x 50 Corrimão - LEGP50110 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Perfil 50 x 100 Básico - LEGP50201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Perfil 50 x 100 Face - LEGP50211 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Perfil 100 x 100 Básico - LEGP50301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Perfil 100 x 200 Reforçado - LEGP50403 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Conjunto Conector: bucha, parafuso e mola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Pinos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Conectores de Aperto Rápido Universal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Conectores de Aperto Rápido Frezados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Conectores de Aperto Rápido Combinado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Conectores de Aperto Rápido Especial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Conectores de Aperto Rápido Angulares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Conectores de Aperto Rápido de Topo em Ângulo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Conectores de Aperto Rápido Prolongadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Conectores de Aperto Rápido com Rosca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Porca Retangular "T" base 30 e 40 para canal 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Porca Diagonal "T" base 30 e 20 para canal 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Porca 1/2 Cana para Canal de 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Porca 1/2 Cana Pesada para Canal de 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Índice

O futuro me preocupa porque é onde penso passar o resto de minha vida www.engelegho.com.br
Porcas Retangulares para Canais de 8 e 11 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Porcas Chanfradas para Canal de 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Porcas de Perfil - Porca Diagonal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Porca Martelo "T" para Canal 11 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Porca Martelo "T" para Canal 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Porca 1/2 Cana Pesada para Canal 11 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Porcas Chanfradas "T" Canal de 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Porcas Diagonal "T" Canal de 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Porcas Chanfradas "T" Canal de 11 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Porcas Diagonal "T" Canal de 11 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Cantoneira de Montagem 100 x 100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Cantoneira de Montagem 60 x 60, 40 x 40, 30 x 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Cantoneira Auxiliar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Parafuso "T" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Capa de Fechamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Tira de Fechamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Placa de Base Fix Piso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Tira de Vedação Semicircular. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Tira "U" de Vedação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Puxadores de Nylon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Puxadores em Alumínio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Fecho de Esfera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
PerfisdeDeslizamento, Suporteparagancho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Perfil deslizante (UHMW). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Fecho Magnético . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Mola Gás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Perfil de Canal Triplo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Tira "H" e Tira "U" para Canal 8 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Dobradiças Tipo Fixa / Zamak e Tipo Desmontável / Poliamida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Dobradiças em perfil de alumínio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Pés de Nivelamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Cantoneira Fixação Simples e Cantoneira Fixação Dupla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
"Sapata" base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Placa Base Montagem Pés. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Pino Roscado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Placa de União (Junção) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Placa de Vedação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Junta de Vedação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Calha Roletada (mini "rail"). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Suporte para Calha Roletada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Rolete com Canal em "V" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Rolete para Perfil Base 30 e 40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Rodízios Placa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Rodízios Espiga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Gaveteiro Industrial em Chapa de Aço Pintado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Bloco para fechamento - LEGHFIX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Calhas Condutoras de Cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Tela de Arame em Aço Galvanizado ou Pintado a Pó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Perfil de Fixação "U" para Tela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Aço pintado à pó (eletrostática) cinza RAL 7032 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Alumínio com acabamento em P.V.C.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Alumínio anodizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Alumínio perfurado, pintado ou anodizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Material Composto (ACM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Inox AISI 304 ou AISI 430 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Madeira aglomerada com revestimento colorido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Madeira compensada revestida com laminado decorativo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Poliestireno de Alto Impacto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Policarbonato (compacto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Policarbonato Auveolar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
P.E.T.G.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Acrílico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Quadro de Instrução / Processo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Articulação Usinada em Al . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Se você está no ponto de estourar mentalmente,
silencie alguns instantes para pensar.
Se o motivo é moléstia no próprio corpo,
a intranqüilidade traz o pior.
Se a razão é enfermidade em pessoa querida,
o seu desajuste é fator agravante.
Se você sofreu prejuízos materiais, a reclamação
é bomba atrasada, lançando caso novo.
Se você perdeu alguma afeição, a queixa tornará
você uma pessoa menos simpática, juntos de
outros amigos.
Se deixou alguma oportunidade valiosa
para trás, a inquietação é desperdício de tempo.
Se contrariedades apareceram,
o fato de esbravejar afastará de você o concurso
espontâneo.
Se você praticou um erro, o desespero é porta
aberta à faltas maiores.
Se você não atingiu o que desejava, a
impaciência fará mais larga distância entre você
e o objetivo a alcançar.
Seja qual for a dificuldade, conserve a calma,
trabalhando, porque, em todo problema,
a serenidade é o teto da alma, pedindo o serviço
por solução.
André Luiz
Psicografia de Francisco Cândido Xavier
Calma
Quanto menos os homens pensam mais eles falam www.engelegho.com.br
Que Deus não permita que eu perca o ROMANTISMO,
mesmo eu sabendo que as rosas não falam.
Que eu não perca o OTIMISMO, mesmo sabendo que o
futuro que nos espera não é assim tão alegre.
Que eu não perca a VONTADE DE VIVER, mesmo
sabendo que a vida é, em muitos momentos, dolorosa...
Que eu não perca a vontade de TER GRANDES AMIGOS,
mesmo sabendo que, com as voltas do mundo, eles
acabam indo embora de nossas vidas...
Que eu não perca a vontade de AJUDAR AS PESSOAS,
mesmo sabendo que muitas delas são incapazes de
ver, reconhecer e retribuir esta ajuda.
Que eu não perca o EQUILÍBRIO, mesmo sabendo que
inúmeras forças querem que eu caia.
Que eu não perca a VONTADE DE AMAR, mesmo
sabendo que a pessoa que eu mais amo, pode não
sentir o mesmo sentimento por mim...
Que eu não perca a LUZ e o BRILHO NO OLHAR, mesmo
sabendo que muitas coisas que verei no mundo,
escurecerão meus olhos...
Que eu não perca a GARRA, mesmo sabendo que a
derrota e a perda são dois adversários extremamente
perigosos.
Que eu não perca a RAZÃO, mesmo sabendo que as
tentações da vida são inúmeras e deliciosas.
Que eu não perca o SENTIMENTO DE JUSTIÇA, mesmo
sabendo que o prejudicado possa ser eu.
Que eu não perca o meu FORTE ABRAÇO, mesmo
sabendo que um dia meus braços estarão fracos...
Que eu não perca a BELEZA E A ALEGRIA DE VIVER,
mesmo sabendo que muitas lágrimas brotarão dos
meus olhos e escorrerão por minha alma...
Por Francisco Cândido Xavier
Que eu não perca...

wwww.engelegho.com.br Eng. Legho Systems Estruturas Industrial e Comercial Ltda.
Av. Dom Pedro I, 1.350 - V. Conceição - 09991-000 - Diadema - SP
Pabx: + 55 (11) 4055.2014
engelegho@engelegho.com.br
Eng. Legho Bahia Estruturas Industrial e Comercial Ltda.
Travessa São Judas Tadeu, 189, Quadra A - Lote 3
Loteamente Granjas Reunidas de Ipitanga - Ipitanga
42700-000 - Lauro de Freitas - BA
Tel.: + 55 (71) 3287.2959 / 2971 - Fax: (71) 3288-2994
leghobahia@terra.com.br

Catalogo

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Catalogo

Catalogo
