1) O documento lista materiais e componentes para uma seladora manual, incluindo fita de teflon, botões de pressão, alumínio e um transformador. 2) Há diagramas de circuitos elétricos mostrando como conectar os componentes da seladora, como um LED, resistor e temporizador. 3) Cálculos técnicos são fornecidos para dimensionar o fio de nicromo usado no aquecimento, com base na corrente, voltagem, potência e temperatura.

1. Fita de Teflon Fio NiCr 80 1mm
Push Botton
Pegador
Barra de Celeron
Perfil em Alumínio U
Roberto Akira
SELADORA MANUAL
1

2. Fita de Teflon
Led
Fio NiCr 80 1mm
Push Botton
2
1127V
Trafo
Roberto Akira

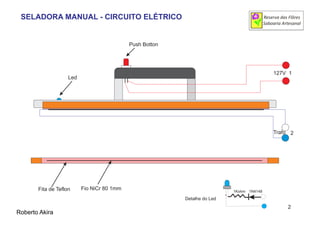

SELADORA MANUAL - CIRCUITO ELÉTRICO
1Kohm 1N4148
Detalhe do Led
2

3. Rede
On
On
Off
Off
220V20V
Para a Seladora
Trafo 15V,10A
75 86
Dimmer
A1 A2NA C
Temporizador
TEI03MC
Tron
Push Button (na seladora)
Chave Geral
Tholz
MNH099N
18
15
Preto
Vermelho
~~
Branco
Azul
1
2
Roberto Akira

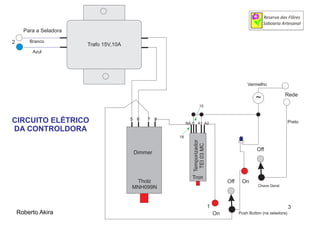

CIRCUITO ELÉTRICO
DA CONTROLDORA
3

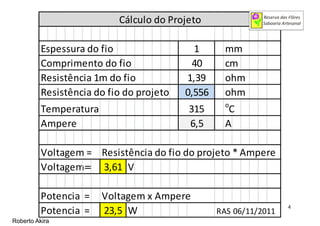

4. Espessura do fio mm
Comprimento do fio cm
Resistência 1m do fio ohm
Resistência do fio do projeto ohm
Temperatura o
C
Ampere A
Voltagem = Resistência do fio do projeto * Ampere
Voltagem == V
Potencia = Voltagem x Ampere
Potencia = W RAS 06/11/2011
3,61
Cálculo do Projeto
23,5
1
40
1,39
315
0,556
6,5
Roberto Akira
4

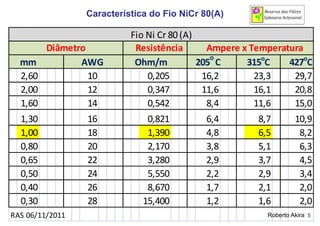

5. mm AWG 205
o
C 315o
C 427o
C
2,60 10 0,205 16,2 23,3 29,7
2,00 12 0,347 11,6 16,1 20,8
1,60 14 0,542 8,4 11,6 15,0
1,30 16 0,821 6,4 8,7 10,9
1,00 18 1,390 4,8 6,5 8,2
0,80 20 2,170 3,8 5,1 6,3
0,65 22 3,280 2,9 3,7 4,5
0,50 24 5,550 2,2 2,9 3,4
0,40 26 8,670 1,7 2,1 2,0
0,30 28 15,400 1,2 1,6 2,0
RAS 06/11/2011
Ampere x Temperatura
Fio Ni Cr 80 (A)
Ohm/m
ResistênciaDiâmetro
Roberto Akira
Característica do Fio NiCr 80(A)
5

6. Roberto Akira

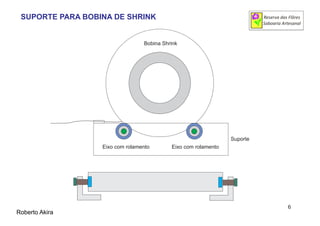

Bobina Shrink
Eixo com rolamento Eixo com rolamento
Suporte
SUPORTE PARA BOBINA DE SHRINK
6

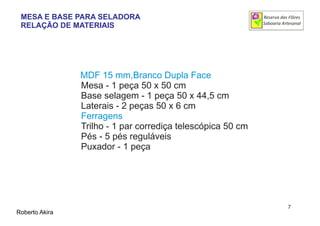

7. MDF 15 mm,Branco Dupla Face
Mesa - 1 peça 50 x 50 cm
Base selagem - 1 peça 50 x 44,5 cm
Laterais - 2 peças 50 x 6 cm
Trilho - 1 par corrediça telescópica 50 cm
Pés - 5 pés reguláveis
Puxador - 1 peça
Ferragens
Roberto Akira
7
MESA E BASE PARA SELADORA
RELAÇÃO DE MATERIAIS
