MECÂNICA APLICADA
CARACTERÍSTICAS DIMENSIONAIS DOS
MOTORES DE COMBUSTÃO INTERNA
PROFº RUI CASARIN
Características Dimensionais dos Motores …

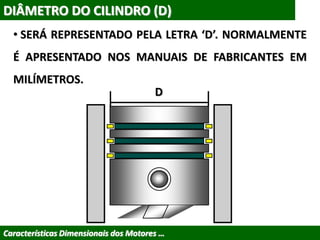

DIÂMETRO DO CILINDRO (D)
• SERÁ REPRESENTADO PELA LETRA ‘D’. NORMALMENTE
É APRESENTADO NOS MANUAIS DE FABRICANTES EM
MILÍMETROS.
D

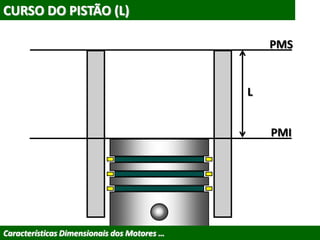

CURSO DO PISTÃO (L)
PMS
PMI
L

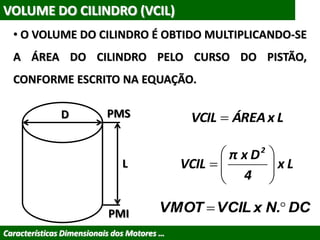

VOLUME DO CILINDRO (VCIL)
• O VOLUME DO CILINDRO É OBTIDO MULTIPLICANDO-SE
A ÁREA DO CILINDRO PELO CURSO DO PISTÃO,
CONFORME ESCRITO NA EQUAÇÃO.
LxÁREAVCIL 
Lx
4
Dxπ
VCIL
2







PMS
PMI
L
D
DCN.xVCILVMOT 

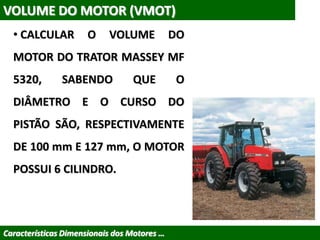

VOLUME DO MOTOR (VMOT)
• CALCULAR O VOLUME DO
MOTOR DO TRATOR MASSEY MF
5320, SABENDO QUE O
DIÂMETRO E O CURSO DO
PISTÃO SÃO, RESPECTIVAMENTE
DE 100 mm E 127 mm, O MOTOR
POSSUI 6 CILINDRO.

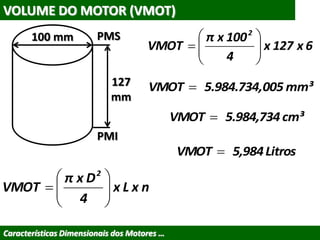

VOLUME DO MOTOR (VMOT)
nxLx
4
Dxπ
VMOT
2







PMS
PMI
127
mm
100 mm
6x127x
4
100xπ
VMOT
2







mm³0055.984.734,VMOT 
cm³5.984,734VMOT 
Litros5,984VMOT 

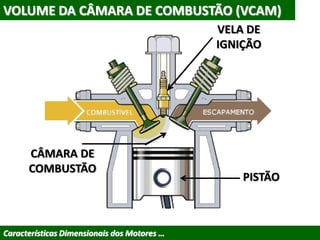

VOLUME DA CÂMARA DE COMBUSTÃO (VCAM)
VELA DE
IGNIÇÃO
PISTÃO
CÂMARA DE
COMBUSTÃO

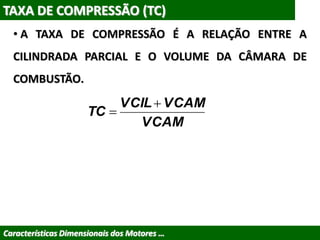

TAXA DE COMPRESSÃO (TC)
• A TAXA DE COMPRESSÃO É A RELAÇÃO ENTRE A
CILINDRADA PARCIAL E O VOLUME DA CÂMARA DE
COMBUSTÃO.
VCAM
VCAMVCIL
TC



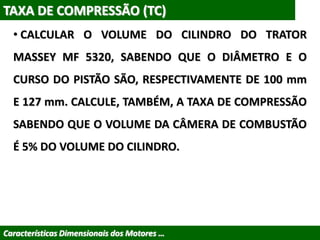

• CALCULAR O VOLUME DO CILINDRO DO TRATOR
MASSEY MF 5320, SABENDO QUE O DIÂMETRO E O
CURSO DO PISTÃO SÃO, RESPECTIVAMENTE DE 100 mm
E 127 mm. CALCULE, TAMBÉM, A TAXA DE COMPRESSÃO
SABENDO QUE O VOLUME DA CÂMERA DE COMBUSTÃO
É 5% DO VOLUME DO CILINDRO.

Lx
4
Dxπ
VCIL
2







127x
4
100xπ
VCIL
2







mm³8997.455,66VCIL 
cm³997,456VCIL 
Litros0,997VCIL 
VCILx0,05VCAM 
0,997x0,05VCAM 
Litros0,050VCAM 

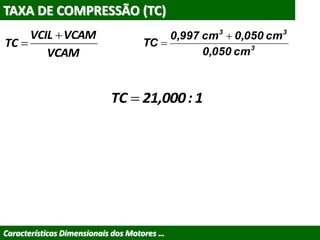

VCAM
VCAMVCIL
TC



3
33
cm0,050
cm0,050cm0,997
TC


1:21,000TC 
VCAM
VCAMVCIL
TC



• CALCULAR O VOLUME DO CILINDRO E DO MOTOR DO
AUDI A 4, SABENDO QUE O DIÂMETRO E O CURSO DO
PISTÃO SÃO, RESPECTIVAMENTE DE 82,5 mm E 92,8 mm,
COM QUATRO CILINDROS.
• CALCULE, TAMBÉM, A TAXA DE COMPRESSÃO
É 11,5% DO VOLUME DO CILINDRO.

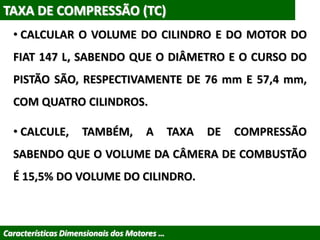

• CALCULAR O VOLUME DO CILINDRO E DO MOTOR DO
FIAT 147 L, SABENDO QUE O DIÂMETRO E O CURSO DO
PISTÃO SÃO, RESPECTIVAMENTE DE 76 mm E 57,4 mm,
COM QUATRO CILINDROS.
• CALCULE, TAMBÉM, A TAXA DE COMPRESSÃO
É 15,5% DO VOLUME DO CILINDRO.

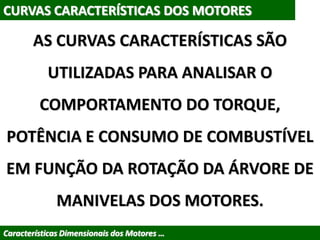

CURVAS CARACTERÍSTICAS DOS MOTORES
AS CURVAS CARACTERÍSTICAS SÃO
UTILIZADAS PARA ANALISAR O
COMPORTAMENTO DO TORQUE,
POTÊNCIA E CONSUMO DE COMBUSTÍVEL
EM FUNÇÃO DA ROTAÇÃO DA ÁRVORE DE
MANIVELAS DOS MOTORES.

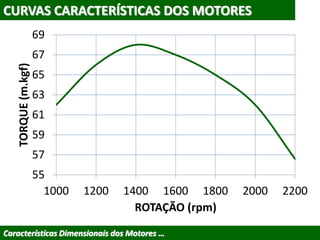

55
57
59
61
63
65
67
69
1000 1200 1400 1600 1800 2000 2200
TORQUE(m.kgf)
ROTAÇÃO (rpm)

80
100
120
140
160
180
1000 1200 1400 1600 1800 2000 2200
POTÊNCIA(cv)
ROTAÇÃO (rpm)

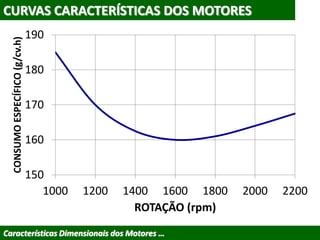

150
160
170
180
190
1000 1200 1400 1600 1800 2000 2200
CONSUMOESPECÍFICO(g/cv.h)
ROTAÇÃO (rpm)

QUAL A ROTAÇÃO QUE EU
USO NO TRATOR???

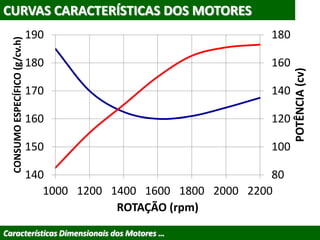

80
100
120
140
160
180
140
150
160
170
180
190
1000 1200 1400 1600 1800 2000 2200
POTÊNCIA(cv)
CONSUMOESPECÍFICO(g/cv.h)
ROTAÇÃO (rpm)

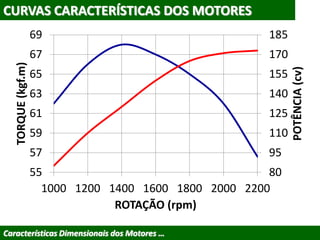

80
95
110
125
140
155
170
185
55
57
59
61
63
65
67
69
1000 1200 1400 1600 1800 2000 2200
POTÊNCIA(cv)
TORQUE(kgf.m)
ROTAÇÃO (rpm)

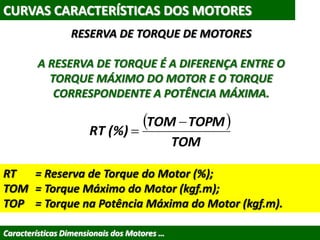

RESERVA DE TORQUE DE MOTORES
A RESERVA DE TORQUE É A DIFERENÇA ENTRE O
TORQUE MÁXIMO DO MOTOR E O TORQUE
CORRESPONDENTE A POTÊNCIA MÁXIMA.
 
TOM
TOPMTOM
(%)RT


RT = Reserva de Torque do Motor (%);
TOM = Torque Máximo do Motor (kgf.m);
TOP = Torque na Potência Máxima do Motor (kgf.m).

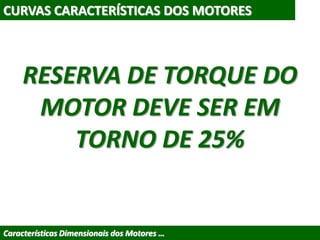

RESERVA DE TORQUE DO
MOTOR DEVE SER EM
TORNO DE 25%

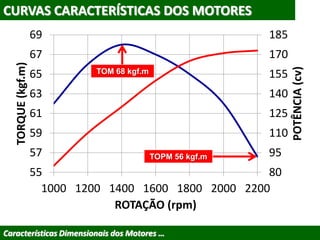

80
95
110
125
140
155
170
185
55
57
59
61
63
65
67
69
1000 1200 1400 1600 1800 2000 2200
POTÊNCIA(cv)
TORQUE(kgf.m)
ROTAÇÃO (rpm)
TOM 68 kgf.m
TOPM 56 kgf.m

 

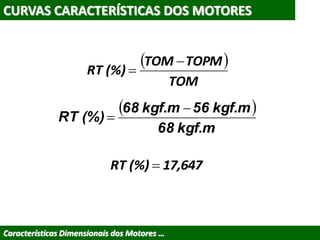

TOM
TOPMTOM
(%)RT


 
kgf.m68
kgf.m56kgf.m68
(%)RT


17,647(%)RT 

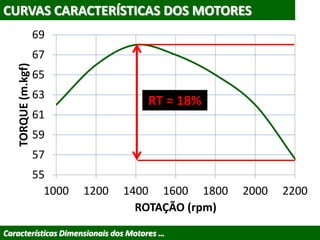

55
57
59
61
63
65
67
69
1000 1200 1400 1600 1800 2000 2200
TORQUE(m.kgf)
ROTAÇÃO (rpm)
RT ≈ 18%

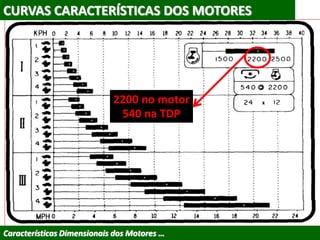

2200 no motor
540 na TDP

OBRIGADO!
