1. Introdução à Manufatura Mecânica
Silvio Romero Adjar Marques, MSc.

2. Capítulo 12
Fabricação de Compósitos
Silvio Romero Adjar Marques, MSc.

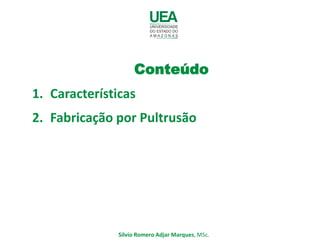

3. Conteúdo
1. Características
2. Fabricação por Pultrusão
Silvio Romero Adjar Marques, MSc.

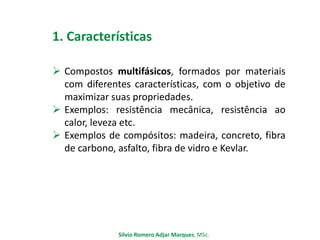

4. 1. Características
 Compostos multifásicos, formados por materiais
com diferentes características, com o objetivo de
maximizar suas propriedades.
 Exemplos: resistência mecânica, resistência ao
calor, leveza etc.
 Exemplos de compósitos: madeira, concreto, fibra
de carbono, asfalto, fibra de vidro e Kevlar.
Silvio Romero Adjar Marques, MSc.

5. 1. Características
 Tipos:

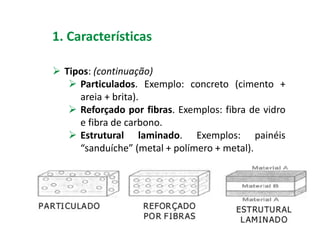

6. 1. Características
 Tipos: (continuação)
 Particulados. Exemplo: concreto (cimento +
areia + brita).
 Reforçado por fibras. Exemplos: fibra de vidro
e fibra de carbono.
 Estrutural laminado. Exemplos: painéis
“sanduíche” (metal + polímero + metal).

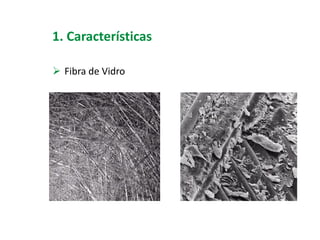

7. 1. Características
 Fibra de Vidro

8. 1. Características

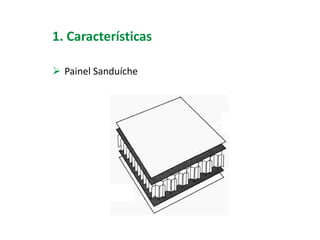

 Painel Sanduíche

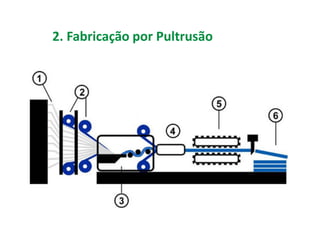

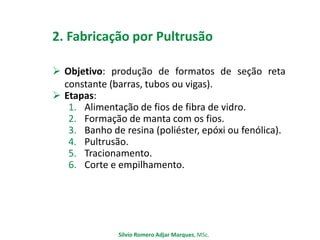

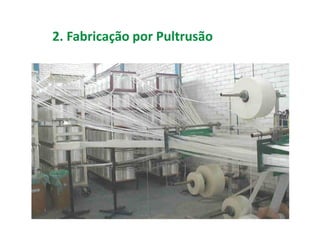

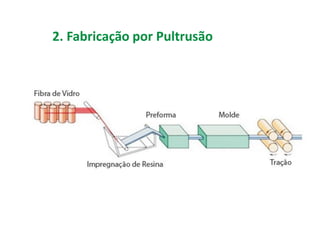

9. 2. Fabricação por Pultrusão
 Objetivo: produção de formatos de seção reta
constante (barras, tubos ou vigas).
 Etapas:
1. Alimentação de fios de fibra de vidro.
2. Formação de manta com os fios.
3. Banho de resina (poliéster, epóxi ou fenólica).
4. Pultrusão.
5. Tracionamento.
6. Corte e empilhamento.
Silvio Romero Adjar Marques, MSc.

10. 2. Fabricação por Pultrusão

11. 2. Fabricação por Pultrusão

12. 2. Fabricação por Pultrusão

13. 2. Fabricação por Pultrusão

14. 2. Fabricação por Pultrusão

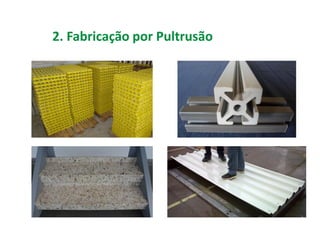

15. 2. Fabricação por Pultrusão

16. 2. Fabricação por Pultrusão

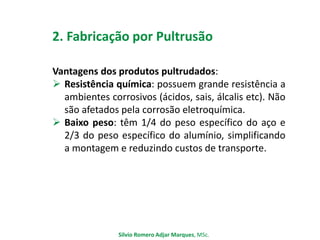

17. 2. Fabricação por Pultrusão
Vantagens dos produtos pultrudados:
 Resistência química: possuem grande resistência a
ambientes corrosivos (ácidos, sais, álcalis etc). Não
são afetados pela corrosão eletroquímica.
 Baixo peso: têm 1/4 do peso específico do aço e
2/3 do peso específico do alumínio, simplificando
a montagem e reduzindo custos de transporte.
Silvio Romero Adjar Marques, MSc.

18. 2. Fabricação por Pultrusão
Vantagens dos produtos pultrudados: (continuação)
 Resistência mecânica: excelente relação
peso/resistência. Suas propriedades mecânicas são
predeterminadas em função dos tipos de resinas e
reforços utilizados.
 Custo final: apesar de eventualmente custar mais
que o aço, os perfis pultrudados possuem baixo
custo de instalação, longa vida útil e baixíssimos
gastos com manutenção.
Silvio Romero Adjar Marques, MSc.

19. 2. Fabricação por Pultrusão
