O documento fornece instruções para realizar uma pesquisa de campo sobre um terreno urbano. Ele inclui tópicos como: 1) analisar a paisagem urbana envolvente, incluindo topografia, traçado viário e tipologias; 2) mapear usos e tráfego; 3) estudar o terreno e entorno imediato; e 4) identificar imposições legais. A pesquisa de campo visa entender o contexto do local para projetar uma intervenção que se integre harmonicamente ao meio.

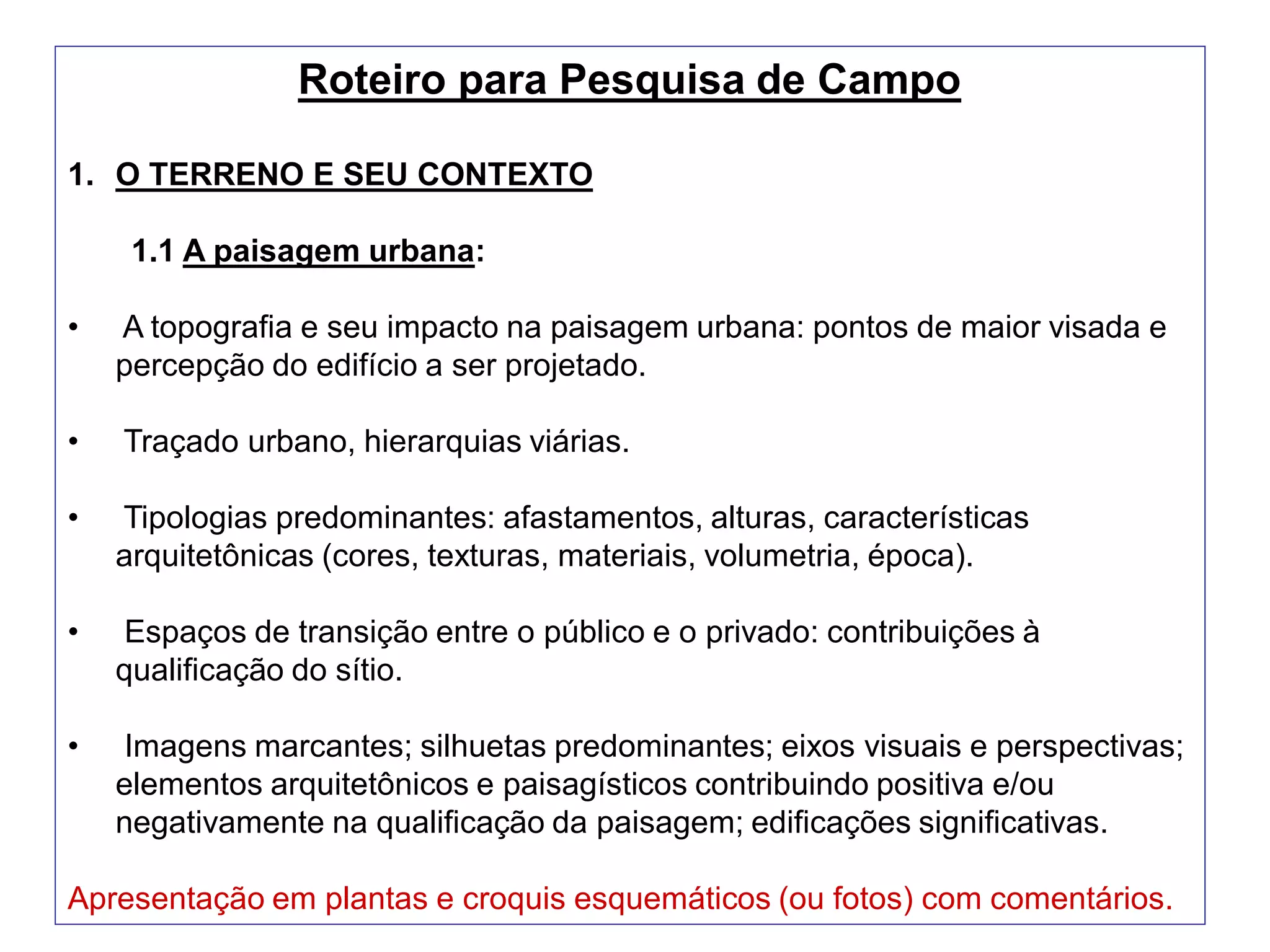

1. Roteiro para Pesquisa de Campo
1. O TERRENO E SEU CONTEXTO
1.1 A paisagem urbana:
• A topografia e seu impacto na paisagem urbana: pontos de maior visada e
percepção do edifício a ser projetado.
• Traçado urbano, hierarquias viárias.
• Tipologias predominantes: afastamentos, alturas, características
arquitetônicas (cores, texturas, materiais, volumetria, época).
• Espaços de transição entre o público e o privado: contribuições à
qualificação do sítio.
• Imagens marcantes; silhuetas predominantes; eixos visuais e perspectivas;
elementos arquitetônicos e paisagísticos contribuindo positiva e/ou
negativamente na qualificação da paisagem; edificações significativas.
Apresentação em plantas e croquis esquemáticos (ou fotos) com comentários.

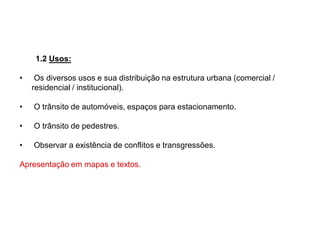

2. 1.2 Usos:
• Os diversos usos e sua distribuição na estrutura urbana (comercial /
residencial / institucional).
• O trânsito de automóveis, espaços para estacionamento.
• O trânsito de pedestres.
• Observar a existência de conflitos e transgressões.
Apresentação em mapas e textos.

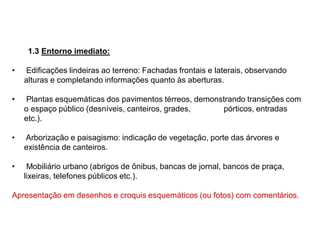

3. 1.3 Entorno imediato:
• Edificações lindeiras ao terreno: Fachadas frontais e laterais, observando
alturas e completando informações quanto às aberturas.
• Plantas esquemáticas dos pavimentos térreos, demonstrando transições com
o espaço público (desníveis, canteiros, grades, pórticos, entradas
etc.).

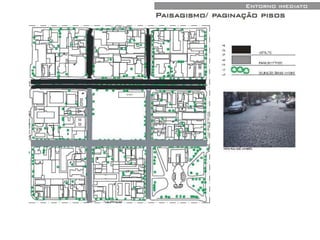

• Arborização e paisagismo: indicação de vegetação, porte das árvores e
existência de canteiros.

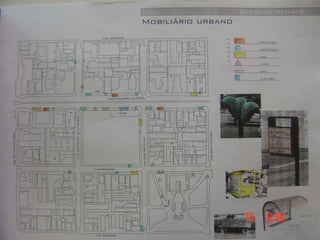

• Mobiliário urbano (abrigos de ônibus, bancas de jornal, bancos de praça,
lixeiras, telefones públicos etc.).
Apresentação em desenhos e croquis esquemáticos (ou fotos) com comentários.

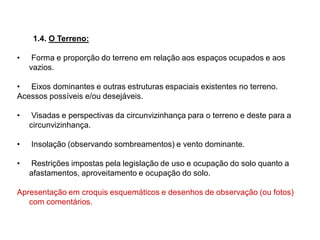

4. 1.4. O Terreno:
• Forma e proporção do terreno em relação aos espaços ocupados e aos
vazios.
• Eixos dominantes e outras estruturas espaciais existentes no terreno.
Acessos possíveis e/ou desejáveis.

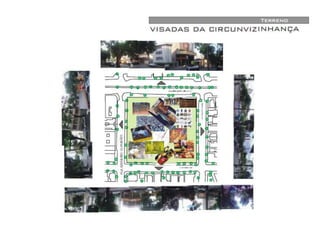

• Visadas e perspectivas da circunvizinhança para o terreno e deste para a
circunvizinhança.
• Insolação (observando sombreamentos) e vento dominante.
• Restrições impostas pela legislação de uso e ocupação do solo quanto a
afastamentos, aproveitamento e ocupação do solo.
Apresentação em croquis esquemáticos e desenhos de observação (ou fotos)
com comentários.

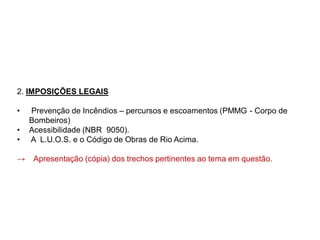

5. 2. IMPOSIÇÕES LEGAIS
• Prevenção de Incêndios – percursos e escoamentos (PMMG - Corpo de
Bombeiros)
• Acessibilidade (NBR 9050).
• A L.U.O.S. e o Código de Obras de Rio Acima.
→ Apresentação (cópia) dos trechos pertinentes ao tema em questão.

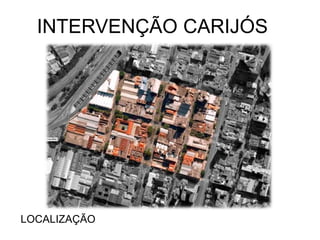

6. LOCALIZAÇÃO

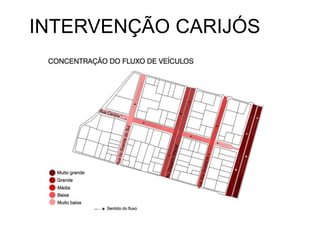

INTERVENÇÃO CARIJÓS

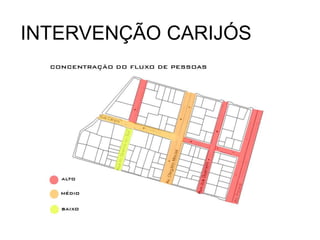

7. INTERVENÇÃO CARIJÓS

8. INTERVENÇÃO CARIJÓS

11. ARQUITETURAABERTA – ESPAÇO PÚBLICO APRESENTAÇÃO E LOCALIZAÇÃO

12. ARQUITETURAABERTA – ESPAÇO PÚBLICO DIAGRAMAS PROCESSUAIS
ANÁLISE DO PÚBLICO DO LOCAL

13. LOCALIZAÇÃO DA ÁREA DE ESTUDO
N

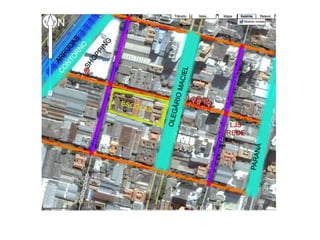

14. N

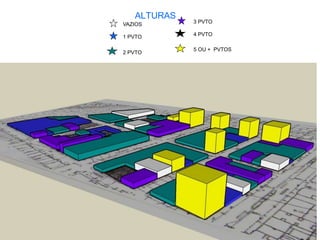

15. ALTURAS
VAZIOS
1 PVTO
2 PVTO
3 PVTO
4 PVTO
5 OU + PVTOS

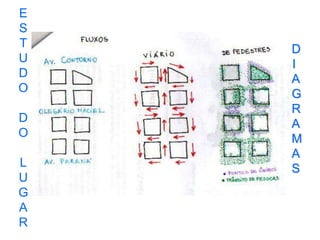

16. E
S
T
U
D
O
D
O
L
U
G
A
R
D
I
A
G
R
A
M
A
S

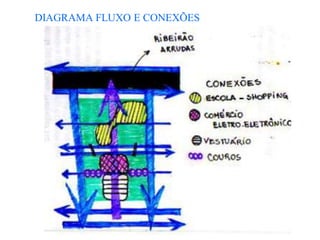

17. DIAGRAMA FLUXO E CONEXÕES

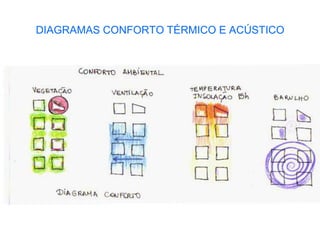

18. DIAGRAMAS CONFORTO TÉRMICO E ACÚSTICO

19. DIAGRAMAS CONFORTO TÉRMICO E ACÚSTICO

20. Implantação
TABELA COMPARATIVA
Elementos Geral Entorno
Conservação da calçada
Largura da calçada
Arborização
Sensação térmica
Iluminação
Trânsito de pessoas
Concentração de
pessoas
Fluxo de veículos
Veículos estacionados
Foco de análise
Ruim Satisfatório Bom
Baixo Médio
Alto

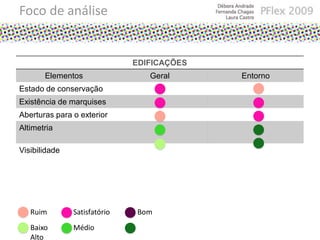

21. Implantação
EDIFICAÇÕES
Elementos Geral Entorno
Estado de conservação
Existência de marquises
Aberturas para o exterior
Altimetria
Visibilidade
Ruim Satisfatório Bom
Baixo Médio
Alto
Foco de análise

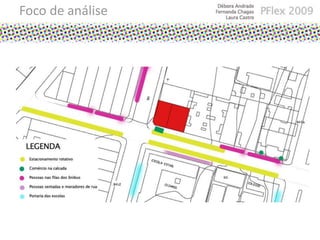

22. Implantação
Foco de análise

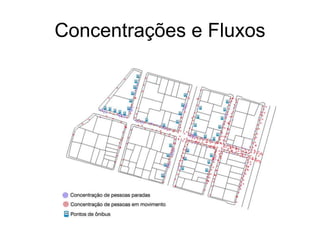

23. Concentrações e Fluxos

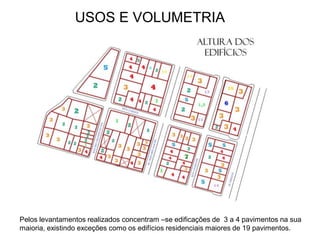

24. USOS E VOLUMETRIA
Pelos levantamentos realizados concentram –se edificações de 3 a 4 pavimentos na sua
maioria, existindo exceções como os edifícios residenciais maiores de 19 pavimentos.

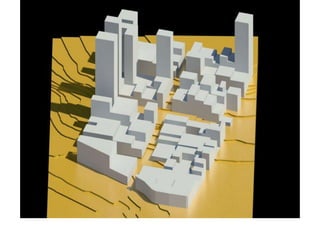

26. Perspectiva volumétrica

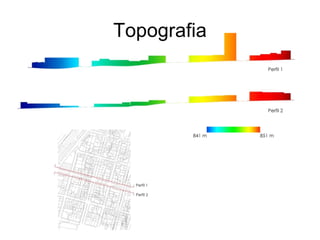

27. Topografia

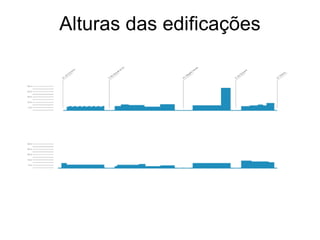

28. Alturas das edificações

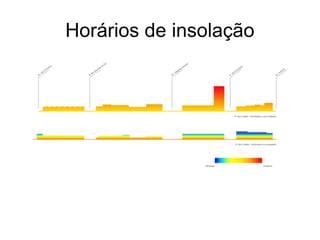

29. Horários de insolação

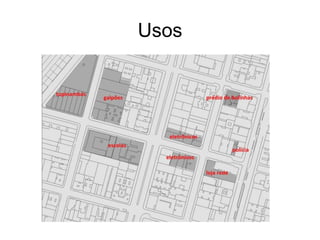

30. Usos

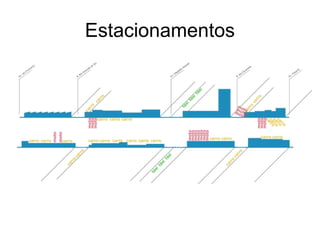

31. Estacionamentos

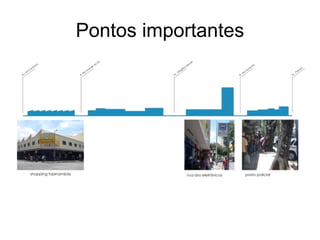

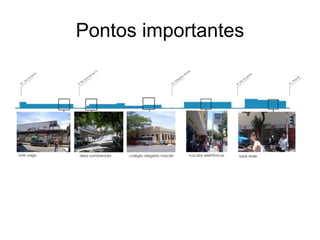

34. Pontos importantes

35. Pontos importantes

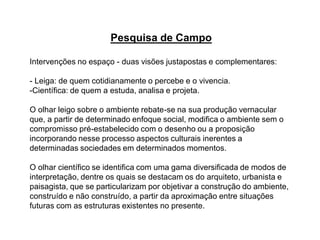

49. Pesquisa de Campo
Intervenções no espaço - duas visões justapostas e complementares:
- Leiga: de quem cotidianamente o percebe e o vivencia.
-Científica: de quem a estuda, analisa e projeta.
O olhar leigo sobre o ambiente rebate-se na sua produção vernacular
que, a partir de determinado enfoque social, modifica o ambiente sem o
compromisso pré-estabelecido com o desenho ou a proposição
incorporando nesse processo aspectos culturais inerentes a
determinadas sociedades em determinados momentos.
O olhar científico se identifica com uma gama diversificada de modos de
interpretação, dentre os quais se destacam os do arquiteto, urbanista e
paisagista, que se particularizam por objetivar a construção do ambiente,
construído e não construído, a partir da aproximação entre situações
futuras com as estruturas existentes no presente.
