O documento descreve as tecnologias CAD (Projeto Assistido por Computador), CAM (Manufatura Assistida por Computador) e CAE (Engenharia Assistida por Computador), explicando que elas utilizam ferramentas computacionais para projetar, planejar processos de fabricação e produzir produtos de forma competitiva. Também define cada uma delas e apresenta breves históricos.

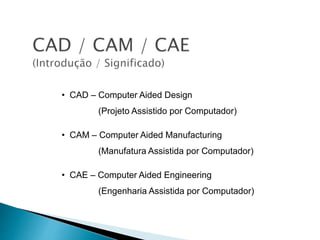

3. • CAD – Computer Aided Design
(Projeto Assistido por Computador)
• CAM – Computer Aided Manufacturing
(Manufatura Assistida por Computador)
• CAE – Computer Aided Engineering
(Engenharia Assistida por Computador)

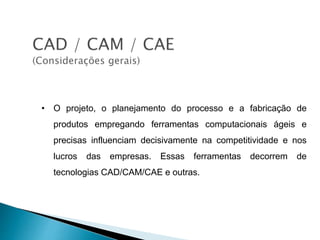

4. • O projeto, o planejamento do processo e a fabricação de
produtos empregando ferramentas computacionais ágeis e
precisas influenciam decisivamente na competitividade e nos
lucros das empresas. Essas ferramentas decorrem de
tecnologias CAD/CAM/CAE e outras.

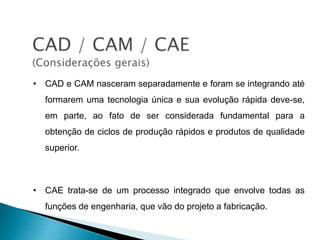

5. • CAD e CAM nasceram separadamente e foram se integrando até
formarem uma tecnologia única e sua evolução rápida deve-se,
em parte, ao fato de ser considerada fundamental para a
obtenção de ciclos de produção rápidos e produtos de qualidade
superior.
• CAE trata-se de um processo integrado que envolve todas as
funções de engenharia, que vão do projeto a fabricação.

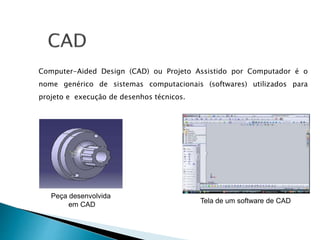

6. Computer-Aided Design (CAD) ou Projeto Assistido por Computador é o
nome genérico de sistemas computacionais (softwares) utilizados para
projeto e execução de desenhos técnicos.
Peça desenvolvida
em CAD
Tela de um software de CAD

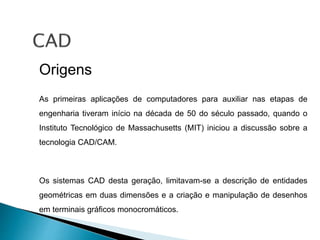

7. Origens
As primeiras aplicações de computadores para auxiliar nas etapas de
engenharia tiveram início na década de 50 do século passado, quando o
Instituto Tecnológico de Massachusetts (MIT) iniciou a discussão sobre a
tecnologia CAD/CAM.
Os sistemas CAD desta geração, limitavam-se a descrição de entidades
geométricas em duas dimensões e a criação e manipulação de desenhos
em terminais gráficos monocromáticos.

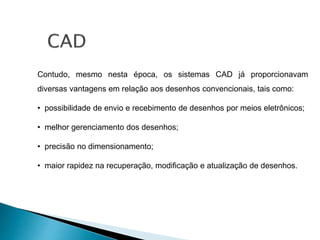

8. Contudo, mesmo nesta época, os sistemas CAD já proporcionavam
diversas vantagens em relação aos desenhos convencionais, tais como:
• possibilidade de envio e recebimento de desenhos por meios eletrônicos;
• melhor gerenciamento dos desenhos;
• precisão no dimensionamento;
• maior rapidez na recuperação, modificação e atualização de desenhos.

9. Hoje, um software de CAD pode representar uma potente e indispensável
ferramenta para a indústria pois permite, além da geração de desenhos
2D:
• modelar produtos tridimensionais de formas complexas;
• realizar análise de forma geométrica para auxiliar a manufatura;
• realizar análise de interferências entre peças de conjuntos montados;
• comunicação com outros softwares através de interfaces
padronizadas.

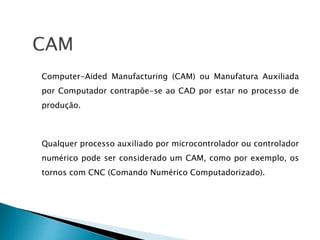

10. Computer-Aided Manufacturing (CAM) ou Manufatura Auxiliada
por Computador contrapõe-se ao CAD por estar no processo de
produção.
Qualquer processo auxiliado por microcontrolador ou controlador
numérico pode ser considerado um CAM, como por exemplo, os
tornos com CNC (Comando Numérico Computadorizado).

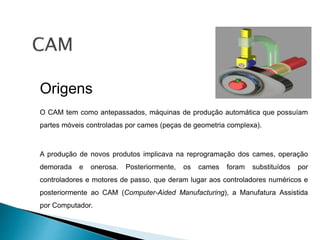

11. Origens
O CAM tem como antepassados, máquinas de produção automática que possuíam
partes móveis controladas por cames (peças de geometria complexa).
A produção de novos produtos implicava na reprogramação dos cames, operação
demorada e onerosa. Posteriormente, os cames foram substituídos por
controladores e motores de passo, que deram lugar aos controladores numéricos e
posteriormente ao CAM (Computer-Aided Manufacturing), a Manufatura Assistida
por Computador.

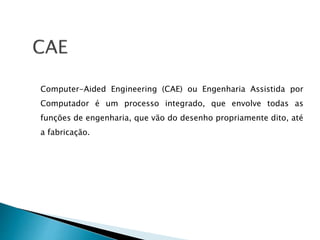

12. Computer-Aided Engineering (CAE) ou Engenharia Assistida por
Computador é um processo integrado, que envolve todas as
funções de engenharia, que vão do desenho propriamente dito, até
a fabricação.

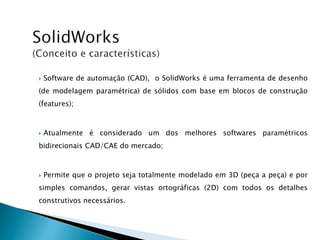

13.  Software de automação (CAD), o SolidWorks é uma ferramenta de desenho
(de modelagem paramétrica) de sólidos com base em blocos de construção
(features);
 Atualmente é considerado um dos melhores softwares paramétricos
bidirecionais CAD/CAE do mercado;
 Permite que o projeto seja totalmente modelado em 3D (peça a peça) e por
simples comandos, gerar vistas ortográficas (2D) com todos os detalhes
construtivos necessários.

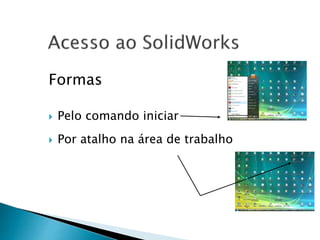

14. Formas
 Pelo comando iniciar
 Por atalho na área de trabalho

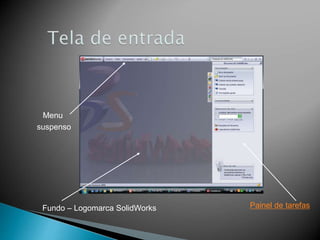

15. Fundo – Logomarca SolidWorks Painel de tarefas
Menu
suspenso

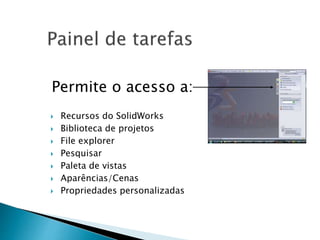

16. Permite o acesso a:
 Recursos do SolidWorks
 Biblioteca de projetos
 File explorer
 Pesquisar
 Paleta de vistas
 Aparências/Cenas
 Propriedades personalizadas

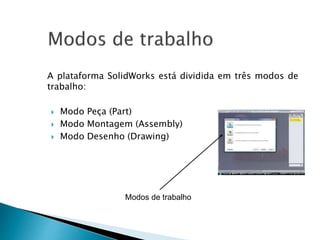

17. A plataforma SolidWorks está dividida em três modos de
trabalho:
 Modo Peça (Part)
 Modo Montagem (Assembly)
 Modo Desenho (Drawing)
Modos de trabalho

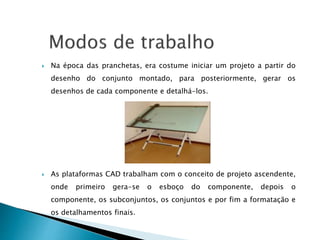

18.  Na época das pranchetas, era costume iniciar um projeto a partir do
desenho do conjunto montado, para posteriormente, gerar os
desenhos de cada componente e detalhá-los.
 As plataformas CAD trabalham com o conceito de projeto ascendente,
onde primeiro gera-se o esboço do componente, depois o
componente, os subconjuntos, os conjuntos e por fim a formatação e
os detalhamentos finais.

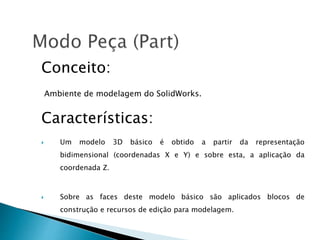

19. Conceito:
Ambiente de modelagem do SolidWorks.
Características:
 Um modelo 3D básico é obtido a partir da representação
bidimensional (coordenadas X e Y) e sobre esta, a aplicação da
coordenada Z.
 Sobre as faces deste modelo básico são aplicados blocos de
construção e recursos de edição para modelagem.

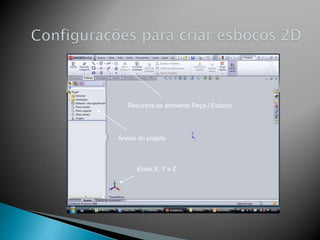

20. Recursos do ambiente Peça / Esboço
Árvore do projeto
Eixos X, Y e Z

21. Apresentar ORIGEM
• Al

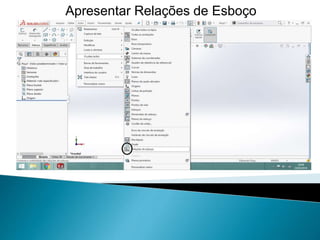

22. Apresentar Relações de Esboço
• Al

23.  Clicar e manter clicado o botão esquerdo do mouse
sobre a barra de ferramentas
 Escolher a opção desejada e arrastar a barra de
ferramentas
