treinamento de desenho técnico

1. Unidade 1
Seção 1
iStock
2018
Desenho Técnico
Mecânico
1. Acesse a loja
de
aplicativos do seu
smartphone e
baixe
um leitor de QR
CODE.
2. Abra o leitor e
fotografe o
código.
Acesse este conteúdo
pelo smartphone
3. Você será
direcionado a
este conteúdo.
B
oOn
sq
uees
téuidsos
os?!
Clique no código e
saiba
mais.

2. 1
Webaula 1
Desenho de componentes
mecânicos (2D e 3D)

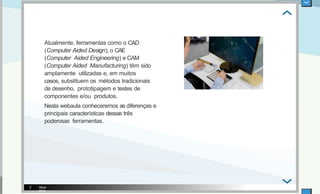

3. Atualmente, ferramentas como o CAD
(Computer Aided Design), o CAE
(Computer Aided Engineering) e CAM
(Computer Aided Manufacturing) têm sido
amplamente utilizadas e, em muitos
casos, substituem os métodos tradicionais
de desenho, prototipagem e testes de
componentes e/ou produtos.
Nesta webaula conheceremos as diferenças e
principais características dessas três
poderosas ferramentas.
iStock
2018
2

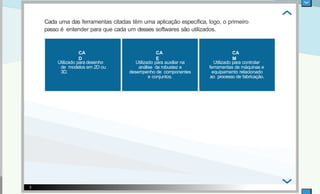

4. Cada uma das ferramentas citadas têm uma aplicação específica, logo, o primeiro
passo é entender para que cada um desses softwares são utilizados.
CA
D
Utilizado para desenho
de modelos em 2D ou
3D.
CA
E
Utilizado para auxiliar na
análise da robustez e
desempenho de componentes
e conjuntos.
CA
M
Utilizado para controlar
ferramentas de máquinas e
equipamento relacionado
ao processo de fabricação.
3

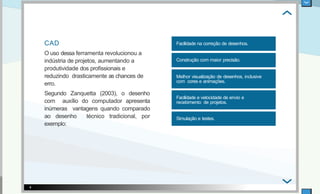

5. CAD
O uso dessa ferramenta revolucionou a
indústria de projetos, aumentando a
produtividade dos profissionais e
reduzindo drasticamente as chances de
erro.
Segundo Zanquetta (2003), o desenho
com auxílio do computador apresenta
inúmeras vantagens quando comparado
ao desenho técnico tradicional, por
exemplo:
Facilidade na correção de desenhos.
Construção com maior precisão.
Melhor visualização de desenhos, inclusive
com cores e animações.
Facilidade e velocidade de envio e
recebimento de projetos.
Simulação e testes.
4

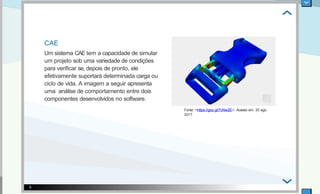

6. CAE
Um sistema CAE tem a capacidade de simular
um projeto sob uma variedade de condições
para verificar se, depois de pronto, ele
efetivamente suportará determinada carga ou
ciclo de vida. A imagem a seguir apresenta
uma análise de comportamento entre dois
componentes desenvolvidos no software.
Fonte: <https://goo.gl/7cNw2E>. Acesso em: 30 ago.
2017.
5

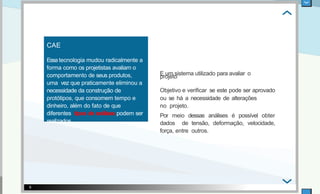

7. CAE
Essa tecnologia mudou radicalmente a
forma como os projetistas avaliam o
comportamento de seus produtos,
uma vez que praticamente eliminou a
necessidade da construção de
protótipos, que consomem tempo e
dinheiro, além do fato de que
diferentes tipos de análises podem ser
realizados.
Objetivo e verificar se este pode ser aprovado
ou se há a necessidade de alterações
no projeto.
Por meio dessas análises é possível obter
dados de tensão, deformação, velocidade,
força, entre outros.
6
E um sistema utilizado para avaliar o
projeto .

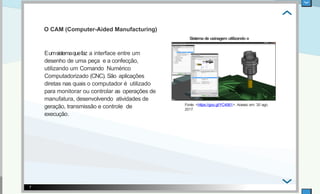

8. Eumsistemaquefaz a interface entre um
desenho de uma peça e a confecção,
utilizando um Comando Numérico
Computadorizado (CNC). São aplicações
diretas nas quais o computador é utilizado
para monitorar ou controlar as operações de
manufatura, desenvolvendo atividades de
geração, transmissão e controle de
execução.
Sistema de usinagem utilizando o
CAM
Fonte: <https://goo.gl/YC4561>. Acesso em: 30 ago.
2017.
7
O CAM (Computer-Aided Manufacturing)

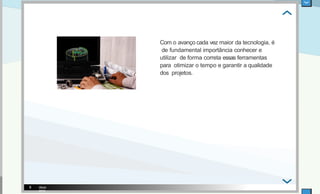

9. Com o avanço cada vez maior da tecnologia, é
de fundamental importância conhecer e
utilizar de forma correta essas ferramentas
para otimizar o tempo e garantir a qualidade
dos projetos.
iStock
2018
8

10. Bons estudos!
