1. CAD
Antônio Claro
Cássio Longuine
Fernando Mendonça
Juberlan Oliveira
Rodrigo Cornetti

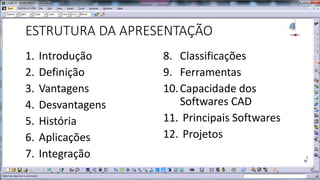

2. ESTRUTURA DA APRESENTAÇÃO
1.
2.
3.
4.
5.
6.
7.
Introdução
Definição
Vantagens
Desvantagens
História
Aplicações
Integração
8. Classificações
9. Ferramentas
10. Capacidade dos
Softwares CAD
11. Principais Softwares
12. Projetos

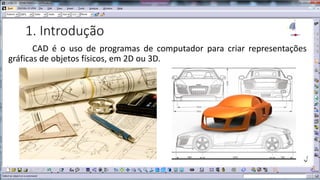

3. 1. Introdução
CAD é o uso de programas de computador para criar representações
gráficas de objetos físicos, em 2D ou 3D.

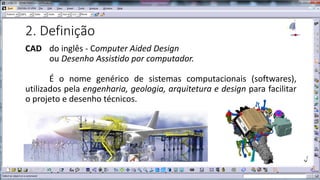

4. 2. Definição
CAD do inglês - Computer Aided Design
ou Desenho Assistido por computador.
É o nome genérico de sistemas computacionais (softwares),
utilizados pela engenharia, geologia, arquitetura e design para facilitar
o projeto e desenho técnicos.

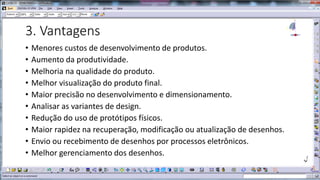

5. 3. Vantagens
•
•
•
•
•
•
•
•
•
•
Menores custos de desenvolvimento de produtos.
Aumento da produtividade.
Melhoria na qualidade do produto.
Melhor visualização do produto final.
Maior precisão no desenvolvimento e dimensionamento.
Analisar as variantes de design.
Redução do uso de protótipos físicos.
Maior rapidez na recuperação, modificação ou atualização de desenhos.
Envio ou recebimento de desenhos por processos eletrônicos.
Melhor gerenciamento dos desenhos.

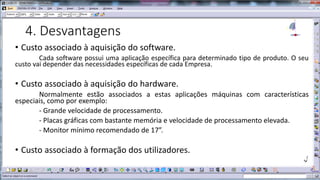

6. 4. Desvantagens
• Custo associado à aquisição do software.
Cada software possui uma aplicação específica para determinado tipo de produto. O seu
custo vai depender das necessidades específicas de cada Empresa.
• Custo associado à aquisição do hardware.
Normalmente estão associados a estas aplicações máquinas com características
especiais, como por exemplo:
- Grande velocidade de processamento.
- Placas gráficas com bastante memória e velocidade de processamento elevada.
- Monitor mínimo recomendado de 17”.
• Custo associado à formação dos utilizadores.

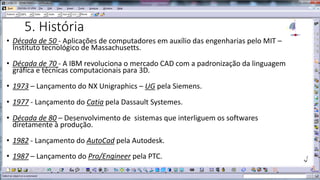

7. 5. História
• Década de 50 - Aplicações de computadores em auxílio das engenharias pelo MIT –
Instituto tecnológico de Massachusetts.
• Década de 70 - A IBM revoluciona o mercado CAD com a padronização da linguagem
gráfica e técnicas computacionais para 3D.
• 1973 – Lançamento do NX Unigraphics – UG pela Siemens.
• 1977 - Lançamento do Catia pela Dassault Systemes.
• Década de 80 – Desenvolvimento de sistemas que interliguem os softwares
diretamente à produção.
• 1982 - Lançamento do AutoCad pela Autodesk.
• 1987 – Lançamento do Pro/Engineer pela PTC.

8. 6. Aplicações

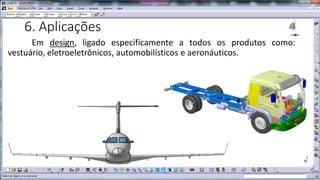

Em design, ligado especificamente a todos os produtos como:
vestuário, eletroeletrônicos, automobilísticos e aeronáuticos.

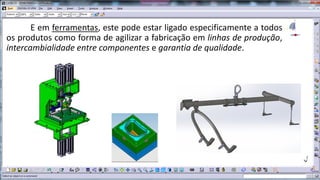

9. E em ferramentas, este pode estar ligado especificamente a todos
os produtos como forma de agilizar a fabricação em linhas de produção,
intercambialidade entre componentes e garantia de qualidade.

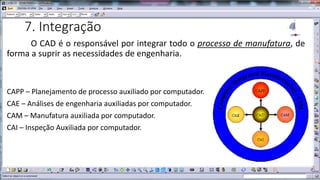

10. 7. Integração
O CAD é o responsável por integrar todo o processo de manufatura, de
forma a suprir as necessidades de engenharia.
CAPP – Planejamento de processo auxiliado por computador.
CAE – Análises de engenharia auxiliadas por computador.
CAM – Manufatura auxiliada por computador.
CAI – Inspeção Auxiliada por computador.

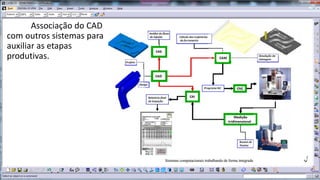

11. Associação do CAD
com outros sistemas para
auxiliar as etapas
produtivas.

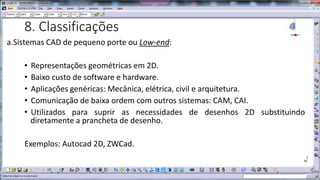

12. 8. Classificações
a.Sistemas CAD de pequeno porte ou Low-end:
•
•
•
•
•
Representações geométricas em 2D.
Baixo custo de software e hardware.
Aplicações genéricas: Mecânica, elétrica, civil e arquitetura.
Comunicação de baixa ordem com outros sistemas: CAM, CAI.
Utilizados para suprir as necessidades de desenhos 2D substituindo
diretamente a prancheta de desenho.
Exemplos: Autocad 2D, ZWCad.

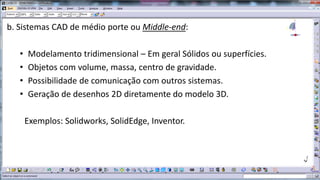

13. b. Sistemas CAD de médio porte ou Middle-end:
•
•
•
•
Modelamento tridimensional – Em geral Sólidos ou superfícies.
Objetos com volume, massa, centro de gravidade.
Possibilidade de comunicação com outros sistemas.
Geração de desenhos 2D diretamente do modelo 3D.
Exemplos: Solidworks, SolidEdge, Inventor.

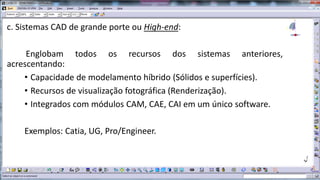

14. c. Sistemas CAD de grande porte ou High-end:
Englobam todos os recursos dos sistemas anteriores,
acrescentando:
• Capacidade de modelamento híbrido (Sólidos e superfícies).
• Recursos de visualização fotográfica (Renderização).
• Integrados com módulos CAM, CAE, CAI em um único software.
Exemplos: Catia, UG, Pro/Engineer.

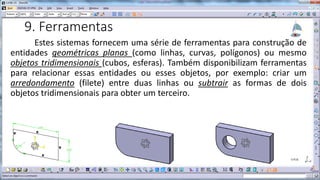

15. 9. Ferramentas
Estes sistemas fornecem uma série de ferramentas para construção de
entidades geométricas planas (como linhas, curvas, polígonos) ou mesmo
objetos tridimensionais (cubos, esferas). Também disponibilizam ferramentas
para relacionar essas entidades ou esses objetos, por exemplo: criar um
arredondamento (filete) entre duas linhas ou subtrair as formas de dois
objetos tridimensionais para obter um terceiro.

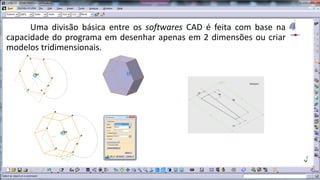

16. Uma divisão básica entre os softwares CAD é feita com base na
capacidade do programa em desenhar apenas em 2 dimensões ou criar
modelos tridimensionais.

17. 10. As capacidades dos softwares de CAD
• Modelação de superfícies Freeform.

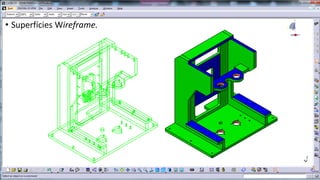

18. • Superfícies Wireframe.

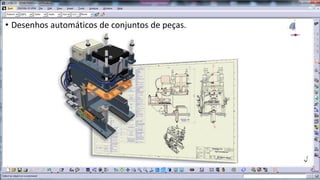

19. • Desenhos automáticos de conjuntos de peças.

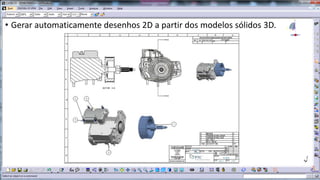

20. • Gerar automaticamente desenhos 2D a partir dos modelos sólidos 3D.

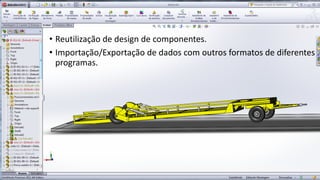

21. • Reutilização de design de componentes.
• Importação/Exportação de dados com outros formatos de diferentes
programas.

22. • Facilidade na modificação do design do modelo e produção de
múltiplas versões.

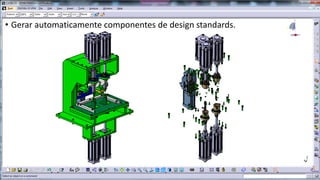

23. • Gerar automaticamente componentes de design standards.

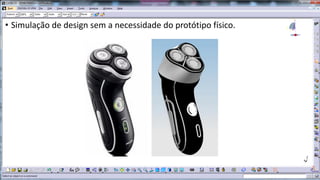

24. • Simulação de design sem a necessidade do protótipo físico.

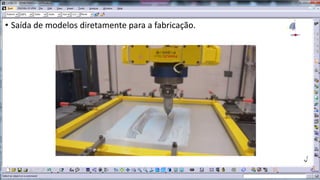

25. • Saída de modelos diretamente para a fabricação.

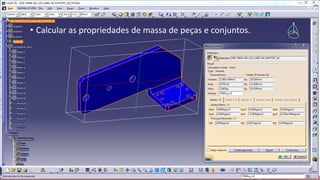

26. • Calcular as propriedades de massa de peças e conjuntos.

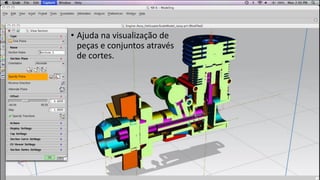

27. • Ajuda na visualização de
peças e conjuntos através
de cortes.

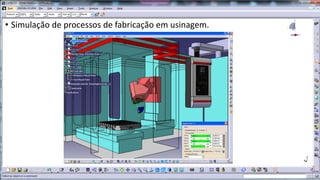

28. • Simulação de processos de fabricação em usinagem.

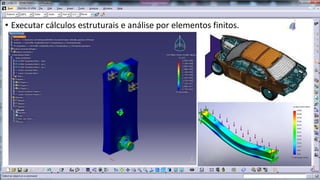

29. • Executar cálculos estruturais e análise por elementos finitos.

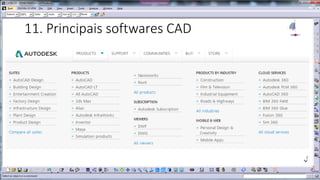

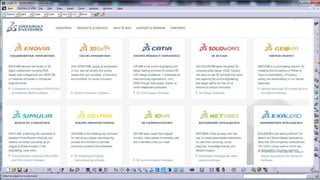

30. 11. Principais softwares CAD

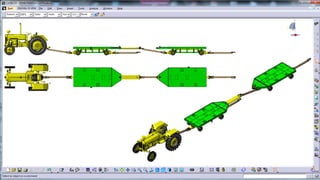

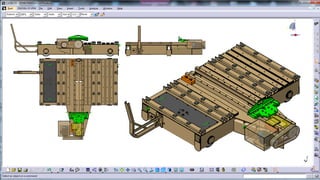

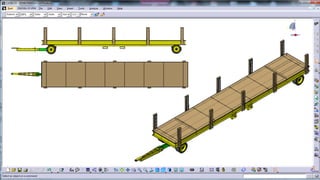

34. 12. Projetos

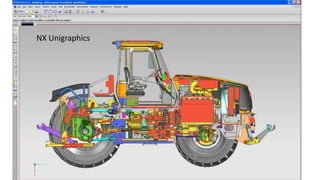

39. Solidworks

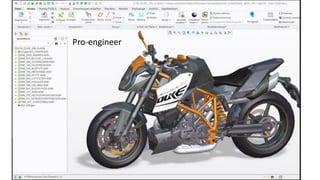

40. Pro-engineer

41. NX Unigraphics
