O documento descreve os passos para conectar um cabo de rede UTP categoria 5e em uma ficha RJ45. Inclui descrição dos materiais necessários e dos procedimentos de separar os pares do cabo, organizá-los corretamente e cravar na ficha RJ45. Também fornece detalhes sobre as diferentes categorias de cabos UTP, suas velocidades de transmissão suportadas e larguras de banda.

1. Disciplina: ICCAlunos: Leandro SilvaMário LucasProf. Miguela FernandesCabos de Rede

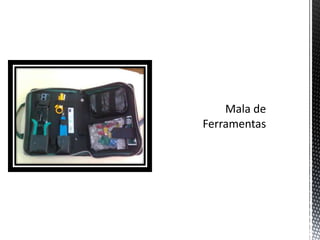

2. Mala de Ferramentas

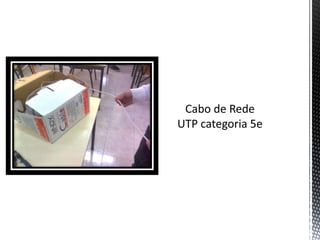

3. Cabo de Rede UTP categoria 5e

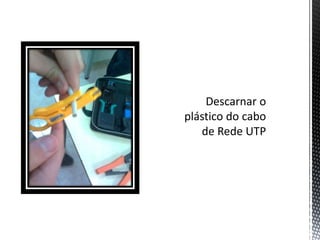

4. Descarnar o plástico do cabo de Rede UTP

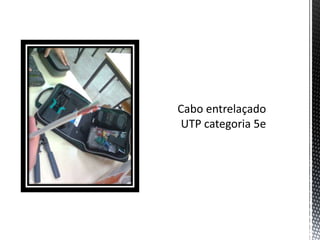

5. Cabo entrelaçado UTP categoria 5e

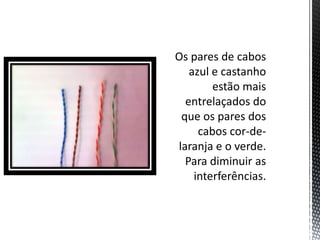

6. Os pares de cabos azul e castanho estão mais entrelaçados do que os pares dos cabos cor-de-laranja e o verde.Para diminuir as interferências.

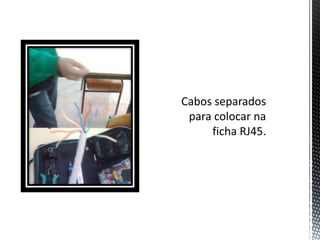

9. Cabos separados para colocar na ficha RJ45.

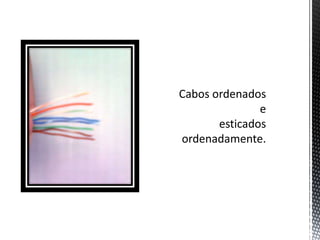

10. Cabos ordenados eesticados ordenadamente.

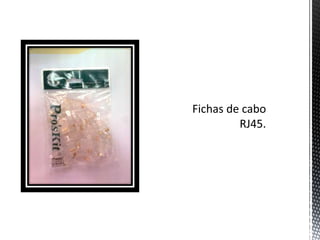

11. Fichas de cabo RJ45.

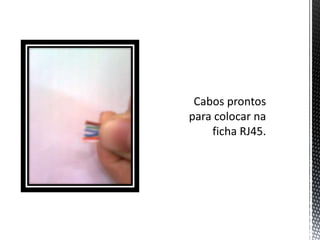

12. Cabos prontos para colocar na ficha RJ45.

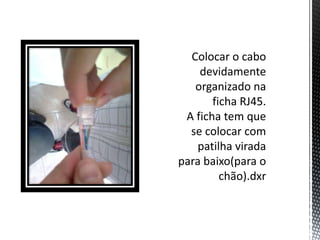

13. Colocar o cabo devidamente organizado na ficha RJ45. A ficha tem que se colocar com patilha virada para baixo(para o chão).dxr

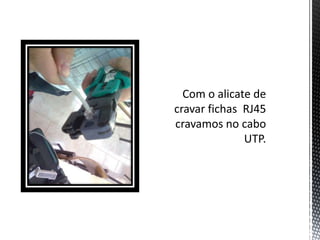

14. Com o alicate de cravar fichas RJ45 cravamos no cabo UTP.

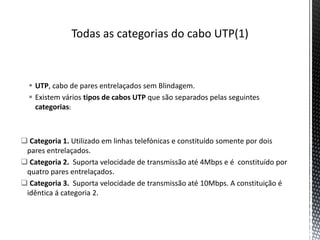

15. Todas as categorias do cabo UTP(1)UTP, cabo de pares entrelaçados sem Blindagem.Existem vários tipos de cabos UTP que são separados pelas seguintes categorias: Categoria 1. Utilizado em linhas telefónicas e constituído somente por dois pares entrelaçados.

16. Categoria 2. Suporta velocidade de transmissão até 4Mbps e é constituído por quatro pares entrelaçados.

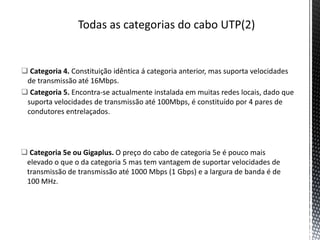

17. Categoria 3. Suporta velocidade de transmissão até 10Mbps. A constituição é idêntica á categoria 2. Todas as categorias do cabo UTP(2) Categoria 4. Constituição idêntica á categoria anterior, mas suporta velocidades de transmissão até 16Mbps.

18. Categoria 5. Encontra-se actualmente instalada em muitas redes locais, dado que suporta velocidades de transmissão até 100Mbps, é constituído por 4 pares de condutores entrelaçados.

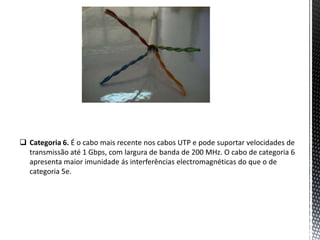

19. Categoria 5e ou Gigaplus. O preço do cabo de categoria 5e é pouco mais elevado o que o da categoria 5 mas tem vantagem de suportar velocidades de transmissão de transmissão até 1000 Mbps (1 Gbps) e a largura de banda é de 100 MHz.Categoria 6. É o cabo mais recente nos cabos UTP e pode suportar velocidades de transmissão até 1 Gbps, com largura de banda de 200 MHz. O cabo de categoria 6 apresenta maior imunidade ás interferências electromagnéticas do que o de categoria 5e.Conclusão do cabo de rede.
