As tipologias físicas indicam como os computadores podem ser conectados fisicamente em uma rede. A tipologia em barramento usa um único cabo coaxial ligando todos os computadores, mas se o cabo for danificado a rede inteira para de funcionar. A tipologia em estrela conecta cada computador a um switch com cabos individuais, de modo que uma falha não afeta a rede toda. A tipologia em malha permite múltiplos caminhos entre os computadores para garantir a comunicação caso haja problemas.

1. Tipologias de redeRafael nº7 8ºH16/12/2010

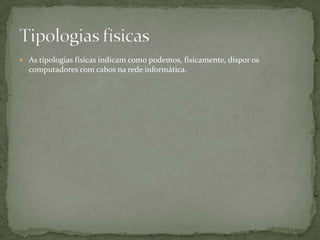

2. As tipologias físicas indicam como podemos, fisicamente, dispor os computadores com cabos na rede informática.Tipologias físicas

3. Tipologia em barramento (Bus)*1*A tipologia física em barramento já foi a tipologia mais utilizada em redes locais (LAN).Um cabo coaxial fino (10base2) que percorre todos os computadores.Uma ficha bnc-t.Extremos do cabo são ligados “terminadores”, resistências de 50 ohm.Placa de rede com ficha BNCCabo coaxial grosso (10base5).Qual a função dos terminadores?A função dos “terminadores” é de adaptarem a linha, fazerem com que a impedância vista para interior e para o exterior do cabo seja a mesma Cabo coaxial fino, cabo coaxial grossoPlaca de rede , cabo coaxial, ficha BNC-T, e dois terminadores

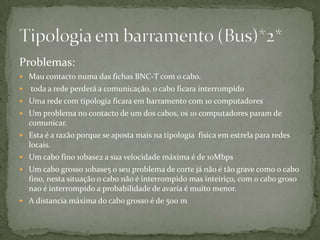

4. Problemas:Mau contacto numa das fichas BNC-T com o cabo. toda a rede perderá a comunicação, o cabo ficara interrompidoUma rede com tipologia ficara em barramento com 10 computadoresUm problema no contacto de um dos cabos, os 10 computadores param de comunicar.Esta é a razão porque se aposta mais na tipologia física em estrela para redes locais.Um cabo fino 10base2 a sua velocidade máxima é de 10MbpsUm cabo grosso 10base5 o seu problema de corte já não é tão grave como o cabo fino, nesta situação o cabo não é interrompido mas inteiriço, com o cabo groso nao é interrompido a probabilidade de avaria é muito menor.A distancia máxima do cabo grosso é de 500 m Tipologia em barramento (Bus)*2*

5. Trata-se da tipologia mais usada hoje em diaDefinição:De cada computador sai um cabo de pares entrelaçados (um UTP categoria 5e)que liga a um switch.Desvantagens:Apesar do preso do cabo UTP ser mais barato necessita de um swittch ou um hub o numero de portas é limitado e coando for atingido o limite de portas disponíveis é necessário adquirir outro e interligá-lo com o existente.A distancia é outro problema, a distancia máxima é de apenas 100 m Benefícios: se um cabo se partir o coisa do género não danifica a rede toda só danifica o computador que liga esse cabo. Tipologia em estrela (star)

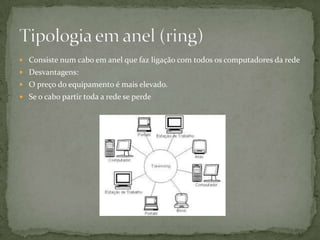

6. Consiste num cabo em anel que faz ligação com todos os computadores da redeDesvantagens:O preço do equipamento é mais elevado. Se o cabo partir toda a rede se perde Tipologia em anel (ring)

7. Numa tipologia física em malha os computadores entreligam-se entre si.É criada uma malha de caminhos possíveis.Este tipo de tipologia é muito usado para enviar e-mails, ele pode seguir vários caminhos.Caso haja problema num dos troços, a mensagem segue por outro troço.As maiores desvantagens devem-se á maior complexidade da rede e ao preço do equipamento de interligação nos nós.Tipologia em malha

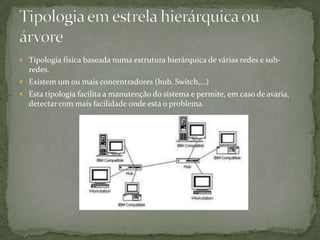

8. Tipologia física baseada numa estrutura hierárquica de várias redes e sub-redes.Existem um ou mais concentradores (hub. Switch,…)Esta tipologia facilita a manutenção do sistema e permite, em caso de avaria, detectar com mais facilidade onde esta o problema.Tipologia em estrela hierárquica ou árvore

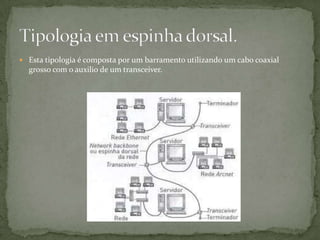

9. Esta tipologia é composta por um barramento utilizando um cabo coaxial grosso com o auxilio de um transceiver.Tipologia em espinha dorsal.

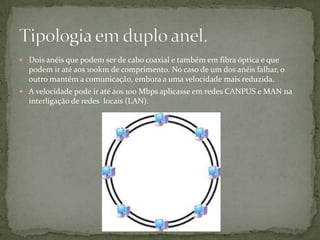

10. Dois anéis que podem ser de cabo coaxial e também em fibra óptica e que podem ir até aos 100km de comprimento. No caso de um dos anéis falhar, o outro mantém a comunicação, embora a uma velocidade mais reduzida.A velocidade pode ir até aos 100 Mbps aplicasse em redes CANPUS e MAN na interligação de redes locais (LAN).Tipologia em duplo anel.
