Este documento descreve um edifício residencial e comercial localizado em Guadalajara, Espanha projetado em 2000. O edifício é projetado como um muro contínuo de pedra com aberturas verticais estabelecendo uma relação entre os sólidos e vazios. Seu sistema estrutural é leve, com lajes e paredes externas aligeiradas. Os materiais usados incluem pedra, tijolos, alumínio e madeira.

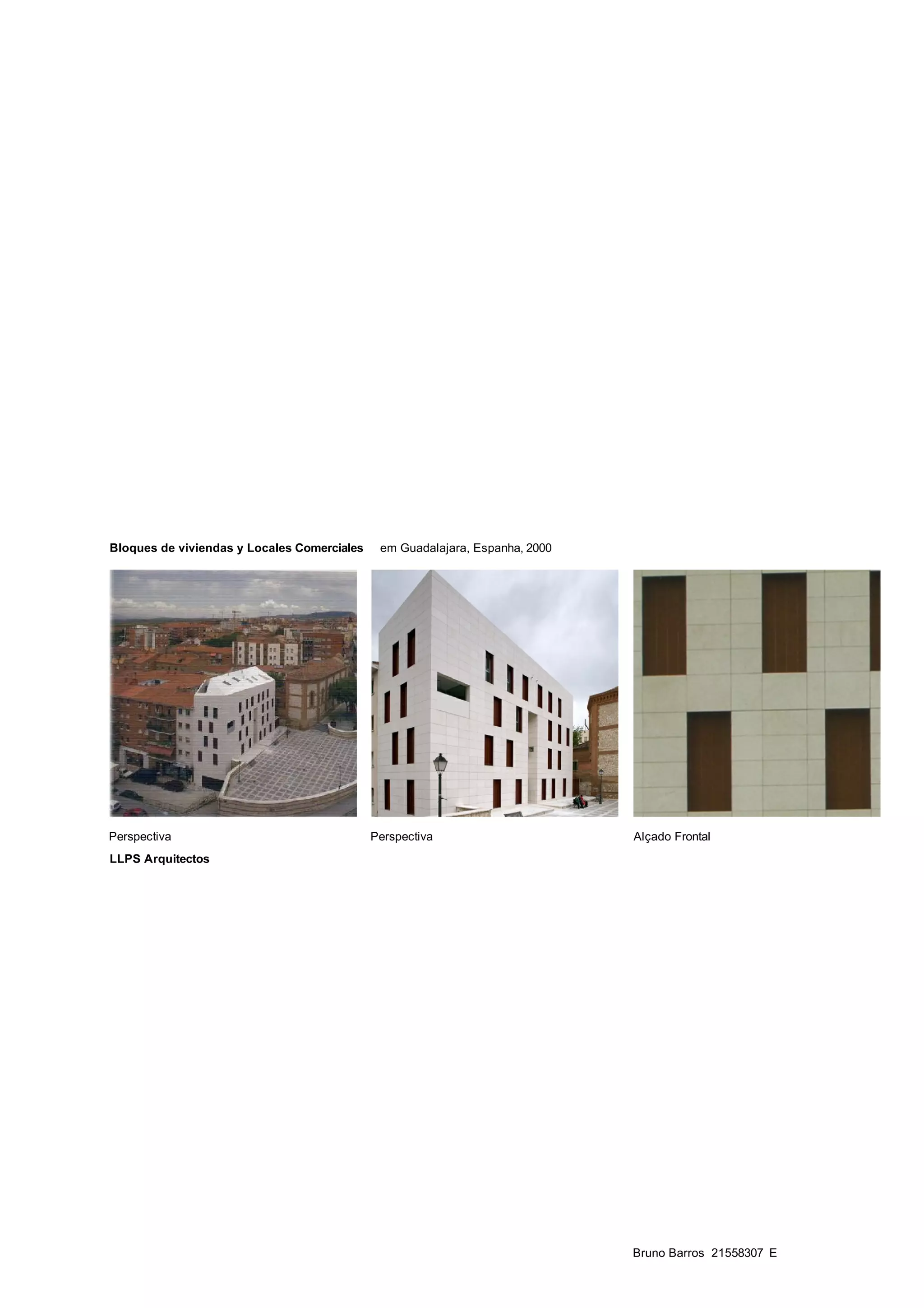

1. Bloques de viviendas y Locales Comerciales em Guadalajara, Espanha, 2000
Perspectiva Perspectiva Alçado Frontal
LLPS Arquitectos
Bruno Barros 21558307 E

2. 2
O edifício está relacionado com a Igreja de entre os ocos e sólidos, com uma proporção
Nossa Senhora da Antigua, pela sua maior dos últimos. A sua tipologia diferente
proximidade e da textura no tratamento de refere-se à escala humana, tornando o seu
suas fachadas, ladrilhos, usando pedras dimensionamento do nível de iluminação e
naturais como o revestimento da fachada, ventilação exigido pela regulamentação em
semelhante ao tratamento dos painéis de vigor.Também aparecem vazios em maior
Igreja. escala ( vertical) que ligam o edifício com a
A definição de arquitectura do edifício é escala urbana da praça e da igreja.
projectada como um muro contínuo de Todo o sistema estrutural do edifício é
pedra, com a coexistência de alternância aligeirado, tanto lajes interiores e de
furos verticais, estabelecendo uma relação cobertura como paredes exteriores.

3. 3

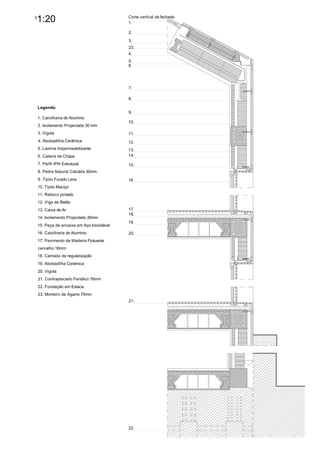

1:20 Corte vertical da fachada
1.
2.
3.
23.
4.
5.
6.
7.
8.
Legenda:
9.
1. Caixilharia de Aluminio
10.
2. Isolamento Projectado 30 mm
3. Vigota 11.
4. Abobadilha Cerâmica 12.
5. Lamina Impermeabilizante 13.
6. Caleira de Chapa 14.
7. Perfil IPN Estrutural 15.
8. Pedra Natural Calcária 30mm
9. Tijolo Furado Leve 16.
10. Tijolo Maciço
11. Reboco pintado
12. Viga de Betão
13. Caixa de Ar 17.
18.
14. Isolamento Projectado 30mm
19.
15. Peça de encaixe em Aço Inoxidável
16. Caixilharia de Aluminio 20.
17. Pavimento de Madeira Flutuante
carvalho 16mm
18. Camada de regularização
19. Abobadilha Cerâmica
20. Vigota
21. Contraplacado Fenólico 16mm
22. Fundação em Estaca
23. Morteiro de Agarre 70mm
21.
22.

4. 1:20 4
23.
24.
25. 25.
Legenda:
23. Portada de Madeira Fenólica 22mm
24. Caixilharia de Alumínio
25. Vidro Climalit 4+6+4mm
26. Porta oscilobatente

5. 5
1:20

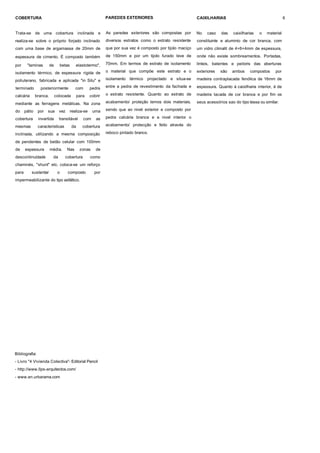

6. COBERTURA PAREDES EXTERIORES CAIXILHARIAS 6
Trata-se de uma cobertura inclinada e As paredes exteriores são compostas por No caso das caixilharias o material
realiza-se sobre o próprio forjado inclinado diversos estratos como o estrato resistente constituinte e aluminio de cor branca, com
com uma base de argamassa de 20mm de que por sua vez é composto por tijolo maciço um vidro climalit de 4+6+4mm de espessura,
espessura de cimento. É composto também de 150mm e por um tijolo furado leve de onde não existe sombreamentos. Portadas,
por "laminas de betas elastotermo", 70mm. Em termos de estrato de isolamento linteis, batentes e peitoris das aberturas
isolamento térmico, de espessura rigida de o material que compõe este estrato e o exteriores são ambos compostos por
poliuterano, fabricada e aplicada "in Situ" e isolamento térmico projectado e situa-se madeira contraplacada fenólica de 16mm de
terminado posteriormente com pedra entre a pedra de revestimento da fachada e espessura. Quanto á caixilharia interior, é de
calcária branca, colocada para cobrir o estrato resistente. Quanto ao estrato de madeira lacada de cor branca e por fim os
mediante as ferragens metálicas. Na zona acabamento/ proteção temos dois materiais, seus acessórios sao do tipo tessa ou similar.
do pátio por sua vez realiza-se uma sendo que ao nivel exterior e composto por
cobertura invertida transitável com as pedra calcária branca e a nivel interior o
mesmas caracteristicas da cobertura acabamento/ protecção e feito através do
inclinada, utilizando a mesma composição reboco pintado branco.
de pendentes de betão celular com 100mm
de espessura média. Nas zonas de
descontinuidade da cobertura como
chaminés, "shunt" etc. coloca-se um reforço
para sustentar o composto por
impermeabilizante do tipo asfáltico.
