1) O edifício usa isolamento interior de alta densidade de 100mm e revestimento exterior de tinta prateada. 2) A fachada inclui janelas de alumínio e coberturas ajardinadas ou planas. 3) O interior usa gesso cartonado nas paredes e tectos falsos nas zonas de circulação.

2. 2

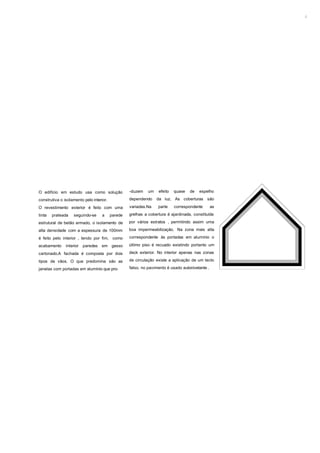

O edifício em estudo usa como solução -duzem um efeito quase de espelho
construtiva o isolamento pelo interior. dependendo da luz. As coberturas são
O revestimento exterior é feito com uma variadas.Na parte correspondente as
tinta prateada seguindo-se a parede grelhas a cobertura é ajardinada, constituída
estrutural de betão armado, o isolamento de por vários estratos , permitindo assim uma
alta densidade com a espessura de 100mm boa impermeabilização. Na zona mais alta
é feito pelo interior , tendo por fim, como correspondente às portadas em alumínio o
acabamento interior paredes em gesso último piso é recuado existindo portanto um
cartonado.A fachada é composta por dois deck exterior. No interior apenas nas zonas
tipos de vãos. O que predomina são as de circulação existe a aplicação de um tecto
janelas com portadas em alumínio que pro- falso, no pavimento é usado autonivelante .

3. 1
1:20
3
Corte vertical pela fachada
2
3
4
5
6
7
8
9
10
11
Legenda:
1.Perfil em aço
2.Lâminas de alumínio 120x20mm
3.Estrutura em aço
4.Terra vegetal
5.Barreira anti-raízes e capa de drenagem
6.Membrana impermeabilizante
12
7.Capa de Isolamento térmico esp.100mm
8.Lâminas com sistema de fixação oculto
9.Sub-estrutura de aço galvanizado
10.Parede em betão esp.160mm
13
11.Isolamento térmico esp.100mm
12.Persianas rebativéis, lâminas de alumínio
13.Persianas em lâminas de alumínio
14.Caixilharia em alumínio e vidro duplo
14
15.Gesso Cartonado
16.Laje de betão 15
17.Isolamento de alta densidade 16
18.Estrutura de tubos aço galvanizado
40x40mm
19.Montante de alumínio pregado
20.Laje de betão 17
21.Isolamento de alta densidade 18
19
20
21

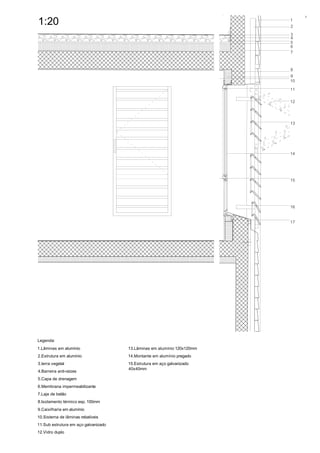

4. 4
1:20 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Legenda:
1.Lâminas em alumínio 13.Lâminas em alumínio 120x120mm
2.Estrutura em alumínio 14.Montante em alumínio pregado
3.terra vegetal 15.Estrutura em aço galvanizado
40x40mm
4.Barreira anti-raízes
5.Capa de drenagem
6.Membrana impermeabilizante
7.Laje de betão
8.Isolamento térmico esp. 100mm
9.Caixilharia em alumínio
10.Sistema de lâminas rebatíveis
11.Sub estrutura em aço galvanizado
12.Vidro duplo

5. 1:20
5

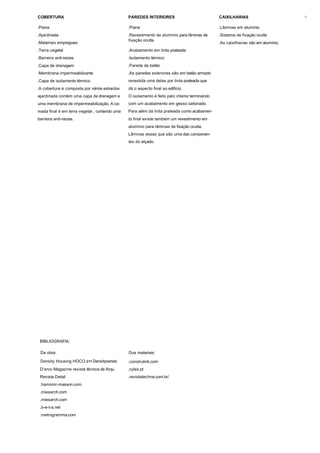

6. COBERTURA PAREDES INTERIORES CAIXILHARIAS 6
.Plana .Plana .Lâminas em alumínio
.Ajardinada .Revestimento de alumínio para lâminas de .Sistema de fixação oculto
fixação oculta
.Materiais empregues: .As caixilharias são em alumínio.
.Terra vegetal .Acabamento em tinta prateada
.Barreira anti-raízes .Isolamento térmico
.Capa de drenagem .Parede de betão
.Membrana impermeabilizante .As paredes exteriores são em betão armado
.Capa de isolamento térmico revestida uma delas por tinta prateada que
.A cobertura é composta por vários extractos dá o aspecto final ao edifício.
ajardinada contém uma capa de drenagem e O isolamento é feito pelo interior terminando
uma membrana de impermeabilização. A ca- com um acabamento em gesso cartonado.
mada final é em terra vegetal , contendo uma Para além da tinta prateada como acabamen-
barreira anti-raízes. to final existe também um revestimento em
alumínio para lâminas de fixação oculta.
Lâminas essas que são uma das componen-
tes do alçado.
BIBLIOGRAFIA:
Da obra: Dos materiais:
Density Housing HOCO a+t Densityseries .construlink.com
D'arco Magazine revista técnica de Arqu. .cylex.pt
Revista Detail .revistatechne.com.br/
.hamonic-masson.com
.miesarch.com
.miesarch.com
.b-e-t-a.net
.metrogramma.com
