Este documento descreve um edifício residencial construído em Portugal em 1995. O edifício usa uma estrutura de perfis de ferro suportada por lajes de concreto. Sua fachada é composta principalmente de vidro duplo e usa isolamento térmico exterior. Algumas características do edifício, como perdas térmicas em determinados pontos, não cumprem totalmente os regulamentos de desempenho técnico portugueses.

1. Edificio Residencia Porto Portugal 1995
Vista aérea Aproximação ao edifício Vista interior
Eduardo Souto de Moura
Gilberto Gil da Silva Cipriano 21572704 E

2. 2

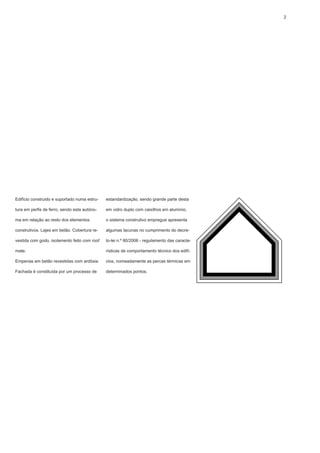

Edifício construido e suportado numa estru- estandardização, sendo grande parte desta
tura em perfis de ferro, sendo esta autóno- em vidro duplo com caixilhos em aluminio,
ma em relação ao resto dos elementos o sistema construtivo empregue apresenta
construtivos. Lajes em betão. Cobertura re- algumas lacunas no cumprimento do decre-
vestida com godo, isolamento feito com roof to-lei n.º 80/2006 - regulamento das caracte-
mate. rísticas de comportamento técnico dos edifí-
Empenas em betão revestidas com ardósia. cios, nomeadamente as percas térmicas em
Fachada é constituída por um processo de determinados pontos.

3. 3

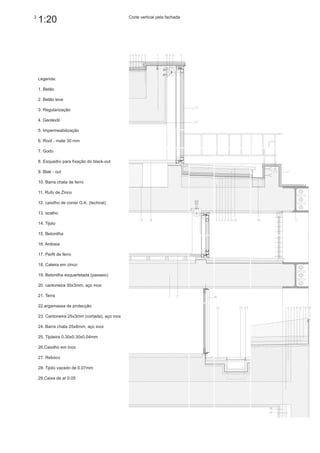

1:20 Corte vertical pela fachada
Legenda:
1. Betão
2. Betão leve
3. Regularização
4. Geotextil
5. Impermeabilização
6. Roof - mate 30 mm
7. Godo
8. Esquadro para fixação do black-out
9. Blak - out
10. Barra chata de ferro
11. Rufo de Zinco
12. caixilho de correr G.K. (technal)
13. soalho
14. Tijolo
15. Betonilha
16. Ardosia
17. Perfil de ferro
18. Caleira em zinco
19. Betonilha esquartelada (passeio)
20. cantoneira 30x3mm, aço inox
21. Terra
22.argamassa de protecção
23. Cantoneira 25x3mm (cortada), aço inox
24. Barra chata 25x8mm, aço inox
25. Tijoleira 0.30x0.30x0.04mm
26.Caixilho em inox
27. Reboco
28. Tijolo vazado de 0.07mm
29.Caixa de ar 0.05

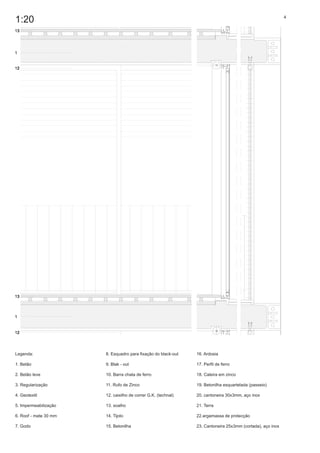

4. 1:20 4
Legenda: 8. Esquadro para fixação do black-out 16. Ardosia
1. Betão 9. Blak - out 17. Perfil de ferro
2. Betão leve 10. Barra chata de ferro 18. Caleira em zinco
3. Regularização 11. Rufo de Zinco 19. Betonilha esquartelada (passeio)
4. Geotextil 12. caixilho de correr G.K. (technal) 20. cantoneira 30x3mm, aço inox
5. Impermeabilização 13. soalho 21. Terra
6. Roof - mate 30 mm 14. Tijolo 22.argamassa de protecção
7. Godo 15. Betonilha 23. Cantoneira 25x3mm (cortada), aço inox

5. 5
1:20

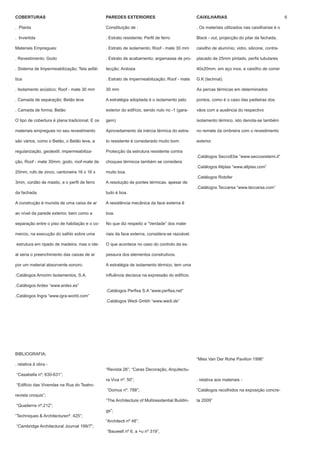

6. COBERTURAS PAREDES EXTERIORES CAIXILHARIAS 6
. Planta Constituição de : . Os materiais utilizados nas caixilharias é o
. Invertida . Estrato resistente; Perfil de ferro Black - out, projecção do pilar da fachada,
Materiais Empregues: . Estrato de isolamento; Roof - mate 30 mm caixilho de alumínio, vidro, silicone, contra-
. Revestimento; Godo . Estrato de acabamento; argamassa de pro- placado de 25mm pintado, perfis tubulares
. Sistema de Impermeabilização; Tela asfál- tecção; Ardosia 40x20mm, em aço inox, e caixilho de correr
tica . Estrato de impermeabilização; Roof - mate G.K (technal).
. Isolamento acústico; Roof - mate 30 mm 30 mm As percas térmicas em determinados
. Camada de separação; Betão leve A estratégia adoptada é o isolamento pelo pontos, como é o caso das padieiras dos
. Camada de forma; Betão exterior do edifício, sendo nulo no -1 (gara- vãos com a ausência do respectivo
O tipo de cobertura é plana tradicional. E os gem) isolamento térmico, isto denota-se também
materiais empregues no seu revestimento Aproveitamento da inércia térmica do estra- no remate da ombreira com o revestimento
são vários, como o Betão, o Betão leve, a to resistente é considerado muito bom. exterior.
regularização, geotextil, impermeabiliza- Protecção da estrutura resistente contra
.Catálogos SeccoEbe “www.seccosistemi.it”
ção, Roof - mate 30mm, godo, roof-mate de choques térmicos também se considera
.Catálogos Allplas “www.allplas.com”
20mm, rufo de zinco, cantoneira 16 x 16 x muito boa.
.Catálogos Rotofer
3mm, cordão de mastic, e o perfil de ferro A resolução de pontes térmicas, apesar de
.Catálogos Teccarsa “www.teccarsa.com”
da fachada. tudo é boa.
A construção é munida de uma caixa de ar A resistência mecânica da face externa ê
ao nível da parede exterior, bem como a boa.
separação entre o piso de habitação e o co- No que diz respeito a “Verdade” dos mate-
mercio, na execução do salhlo sobre uma riais da face externa, considera-se razoável.
estrutura em ripado de madeira, mas o ide- O que acontece no caso do controlo da es-
al seria o preenchimento das caixas de ar pessura dos elementos construtivos.
por um material absorvente sonoro. A estratégia de isolamento térmico, tem uma
.Catálogos Amorim Isolamentos, S.A. influência decisiva na expressão do edifício.
.Catálogos Ardex “www.ardex.es”
.Catálogos Perfisa S.A “www.perfisa.net”
.Catálogos Ingra “www.igra-world.com”
.Catálogos Wedi Gmbh “www.wedi.de”
BIBLIOGRAFIA;
“Mies Van Der Rohe Pavilion 1996”
. relativa à obra -
“Revista 26”; “Caras Decoração, Arquitectu-
“Casabella nº, 630-631”;
ra Viva nº. 50”; . relativa aos materiais -
“Edificio das Vivendas na Rua do Teatro-
“Domus nº. 788”; “Catálogos recolhidos na exposição concre-
revista croquis”;
“The Architecture of Multiresidential Buildin- ta 2009”
“Quaderns nº.212”;
gs”;
“Techniques & Architecturenº. 425”;
“Architecti nº 48”;
“Cambridge Architectural Journal 199/7”;
“Bauwelt nº 6, a +u nº 319”,
