Este documento descreve uma casa localizada na Ilha de Giudecca em Veneza, Itália projetada pelo arquiteto Cino Zucchi. A casa apresenta proporções e materiais que evocam a arquitetura tradicional veneziana, com uma interpretação moderna de características como molduras de janelas e revestimentos de pedra e reboco. Detalhes construtivos como estruturas, isolamentos e acabamentos são explicados através de plantas, cortes e legendas.

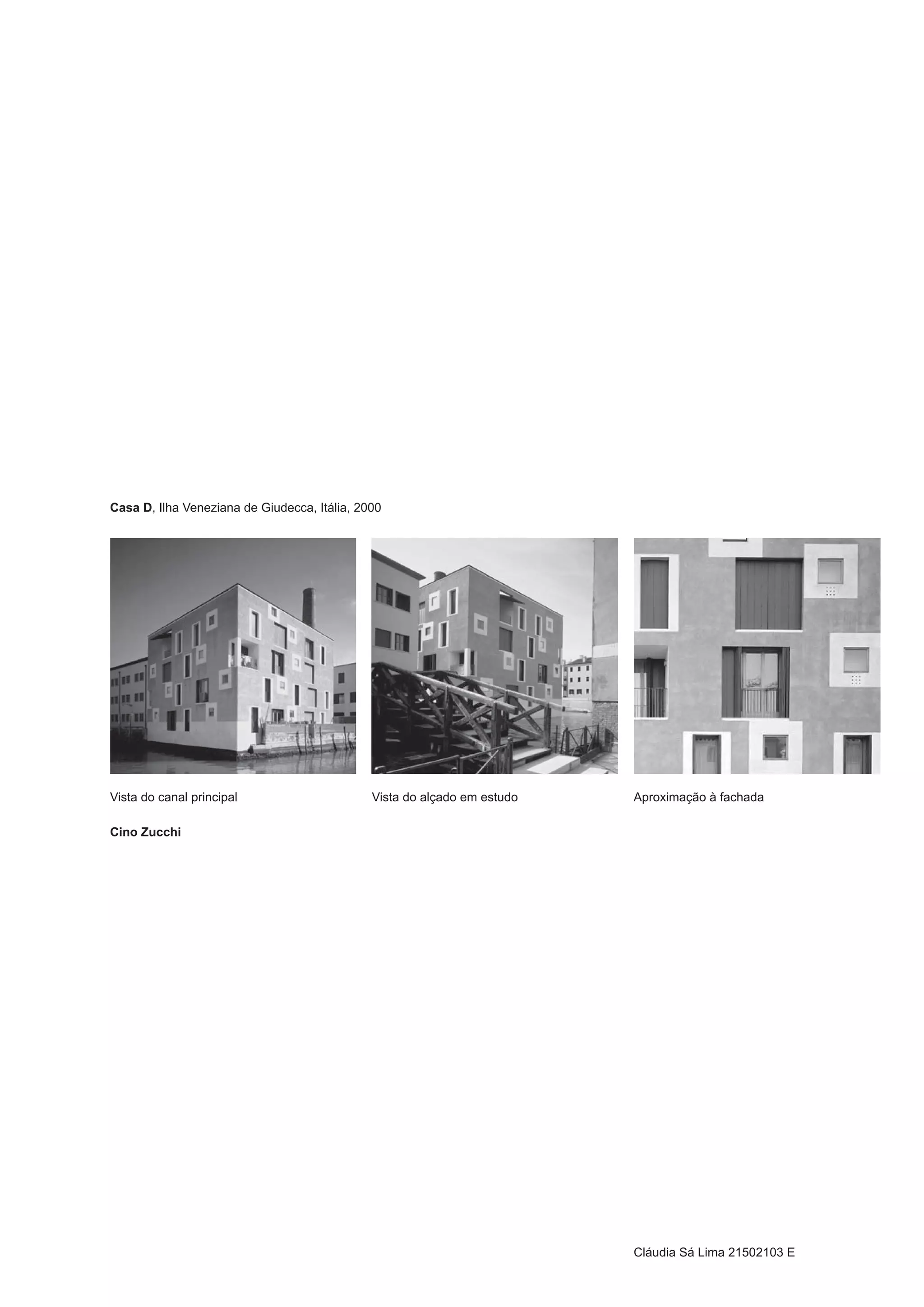

1. Casa D, Ilha Veneziana de Giudecca, Itália, 2000
Vista do canal principal Vista do alçado em estudo Aproximação à fachada
Cino Zucchi
Cláudia Sá Lima 21502103 E

2. 2
As proporções do edifício e os materiais o parapeito da cobertura, com um estrei-
utilizados recordam as tipologias tradicio- to remate superior de pedra esconde as
nais, com uma nova interpretação de algu- pendentes e só parte da superfície da co-
mas características básicas, criando uma bertura inclinada - tradicional - é visível.
versão abstracta dos arquétipos históricos. As paredes em alvenaria de tijolo, estão
A moldura branca das janelas em pedra revestidas de reboco e cal com pigmentos
clara de Trani, de proporções diferentes, cinzentos e sem pintar, apresentando a su-
convertem-se em elementos gráficos, real- perfície com um aspecto de diversos tons.
çando as suas diferentes profundidades. O
embasamento do edifício está revestido com
lajetas de pedra natural de várias alturas e

3. 3
1:20 Corte vertical pela fachada
17 18 19 20 21 22 23 24 25 1
2
3
4
5
6
7
26 27 28 29
Legenda: 8
1. Rufo em zinco
2. Remate superior em Pedra Calcária Trani
3. Reboco de cal com pigmentos cinzentos
4. Alvenaria de tijolo 9
5. Betão Armado
6. Placa de gesso como apoio
7. Isolamento térmico de Poliuretano
10
8. Alvenaria de tijolo
9. Revestimento exterior em Pedra Calcária
Trani
10. Caixilharia em madeira 11
11. Peitoril em Pedra Calcária Trani
12. Rodapé em madeira
12
13. Placa de gesso como apoio
14. Padieira em Pedra Calcária Trani
15. Guarda em aço galvanizado balustrado
16. Soleira em Pedra Calcária Trani
13
17. Chapa de cobre
18. Barreira pára-vapor
19. Lâmina betuminosa 14
30
20. Cofragem
31
21. Ripas de madeira 32
22. Isolamento térmico de Poliuretano 33
23. Betão armado 34 15
35
24. Cofragem perdida de placas de 36
cobertura
16
25. Caleira em cobre
26. Camada betuminosa de regularização
27. Isolamento térmico de de argila
expandida
28. Vara de madeira
29. Cunha de madeira
30. Tecto revestido em estuque
31. Tijolo
32. Camada betuminosa de regularização
33. Isolamento acústico
34. Sistema de impermeabilização
35. Laje de betão armado
36. Pavimento em Pedra Calcária Trani

4. 4
1:20
8
9
10
11
12
13
1
2
3
4
5 14
6
7
15
16
17
Legenda:
1. Tecto revestido em estuque_20mm 11. Reboco de cal com pigmentos cinzentos 21. Reboco de cal com pigmentos cinzentos
2. Tijolo_220mm 12. Padieira em Pedra Calcária Trani 22. Caixilharia em madeira
3. Camada betuminosa de regularização 13. Guarda em aço galvanizado balustrado 23. Guarda em aço galvanizado balustrado
4. Isolamento acústico_40mm 14. Caixilharia em madeira 24. Persianas de acordeão de madeira
5. Sistema de impermeabilização_20mm 15. Soleira em Pedra Calcária Trani Okoumé contraplacada pintadas de cinza
6. Laje de betão armado_80mm 16. Pedra Calcária Trani_60mm azulado
7. Pavimento em Pedra Calcária Trani 17. Placa de gesso como apoio_30mm 25. Revestimento exterior em Pedra
8. Isolamento térmico de Poliuretano 18. Revestimento interior em reboco_20mm Calcária Trani_60mm
9. Alvenaria de Tijolo_240mm 19. Isolamento térmico de poliuretano
10. Viga em Betão Armado 20. Alvenaria de Tijolo_ 240mm

5. 5
1:20
18 19 20 21 22 23 24 25

6. COBERTURAS PAREDES EXTERIORES CAIXILHARIAS 6
. Inclinada . Estrato resistente: Alvenaria de Tijolo . Madeira; sem ruptura térmica;
. Tradicional . Estrato de isolamento: Isolamento térmico . Vidro duplo;
Materiais Empregues: de Poliuretano 40mm . Sombreamentos: Persianas de acordeão
. Chapa de cobre 0,8mm . Estrato de acabamento/ protecção: Reboco de madeira Okoumé contraplacada pintadas
. Barreira pára-vapor de cal com pigmentos cinzentos 20mm de cinza azulado;
. Lâmina betuminosa . Estrato de acabamento/ protecção: Pedra - Madeiras:
. Cofragem 25mm Calcária Trani 40mm Iberbloc - http://www.norma-doors.com;
. Ripas de madeira 40/40mm - Alvenarias: Porama - http://www.porama.pt;
. Isolamento térmico de poliuretano 40mm Preceram - http://www.preceram.pt; Lusofolhas - http://www.lusofolhas.pt-net.
. Betão armado 40mm Tecnotijolo - http://www.construcer.com; com;
. Cofragem perdida de placas de - Poliuretano: Tecniwood - http://www.tecniwood.pt;
cobertura 60mm Uralita - http://www.ursa.es;
- Chapas de cobre: Dow - http:// www.styrofoam.pt; As caixilharias são realizadas em madeira sem
CoberMetal - http://www.cobermetal.pt; Imperalum - http://www.imperalum.com; ruptura térmica, em sistema de batente ou fixa.
- Barreiras pára-vapor: Iberfibran - http://www.iberfibran.pt;
Onduline - http://www.onduline.pt; Texsa - http://www.texsa.pt;
- Lâmina Betuminosa: - Rebocos:
Derbipor - http://www.derbipor.pt; Secil Martingança - http://www.
Imperalum - http://www.imperalum.com; secilmartinganca.pt;
- Cofragens: Fassa - http://www.fassabortolo.com;
Cofrapan - http://www.tabifra.com; Cimpor - http://www.cimpor.pt;
PeriCofragens - http://www.peri.pt; Mapei - http://www.mapei.pt;
- Madeiras: Weber - http://www.weber.com.pt;
Tecniwood - http://www.tecniwood.pt; - Pedras:
- Poliuretano: IGM - http://www.igm.pt;
Dow - http:// www.styrofoam.pt;
Imperalum - http://www.imperalum.com; As paredes exteriores são realizadas em
Iberfibran - http://www.iberfibran.pt; sistema de parede dupla, em alvenaria
de tijolo, tendo os panos exterior e interior
A cobertura inclinada e de sistema espessuras de 240mm e de 80mm
tradicional é revestida a chapas de cobre. respectivamente. O Poliuretano com 40mm
A cofragem é assente em ripas de de espessura isola o edifício termicamente.
madeira, entre as quais está colocado O interior é rebocado e no exterior o
o isolamento térmico sobre uma fina revestimento pode variar entre o reboco
camada de betão armado. Este betão vem de cal com pigmentos cinzentos, e a pedra
cobrir a cofragem perdida de placas de calcária Trani com uma espessura de 60mm.
cobertura, apoiadas nas varas de madeira.
BIBLIOGRAFIA: trução Vol. II e III. Livros Horizonte, 2003;
. relativa à obra; . MASCARENHAS, Jorge, Sistemas de
. AA. VV., Casabella N° 690. Giugno ,2001, Construção VI. Livros Horizonte, 2006;
pág. 64 – 75; . CHING, Francis D. K., Building Construc-
. http://www.zucchiarchitetti.com; tion Illustrated. Wiley Editions, 2001;
. relativa aos materiais; BEINHAUER, Peter, Atlas de Detalles Cons-
. SILVA, J. Mendes da, Manual de Alvenaria tructivos. Gustavo Gili, 2007;
de Tijolo. Edições Apicer, 2000;
. AA. VV., Manual deAplicação de Telhas
cerâmicas. Edições Apicer, 2000
. MASCARENHAS, Jorge, Sistemas de
