O documento descreve um projeto de apartamentos em Liubliana, Eslovênia projetado por Sadar Vuga. O complexo de três andares contrasta com o contexto urbano e apresenta soluções inovadoras em estrutura, fachadas e layouts internos. Os materiais usados incluem granito, metal e vidro, criando uma aparência moderna.

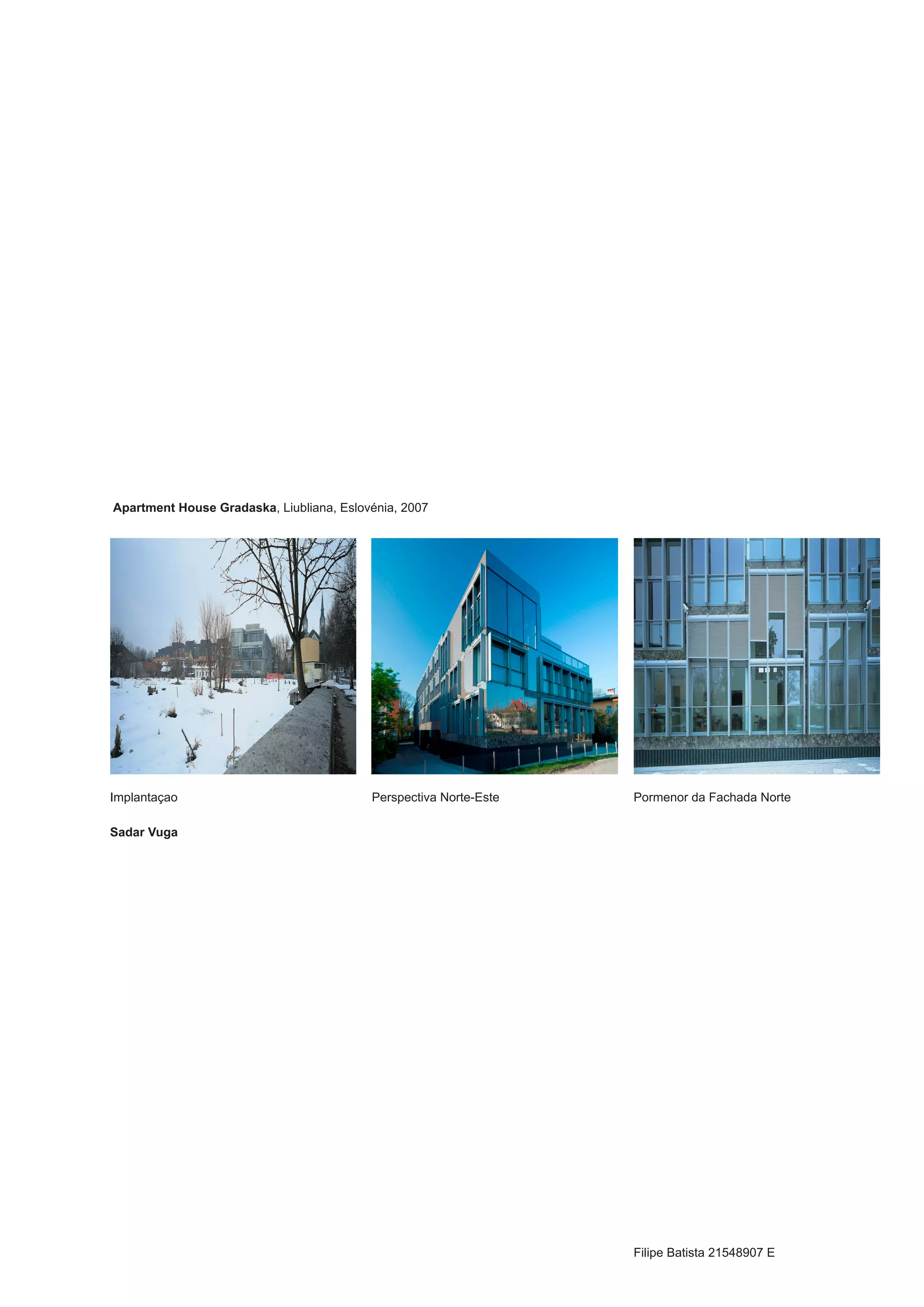

1. Apartment House Gradaska, Liubliana, Eslovénia, 2007
Implantaçao Perspectiva Norte-Este Pormenor da Fachada Norte
Sadar Vuga
Filipe Batista 21548907 E

2. 2
Num evidente contraste com a sua envolven dois níveis, com soluções habituais uti
te. O complexo é um balanço decididamente lizando volumes com um pé direito duplo.
novo em termos de estrutura, elevações e Visto como um todo, o edifício dá-nos a im
disposição interna. O edifício de três pisos, pressão de uma justaposição propositada
contém dois grupos de escadas e elevado mente do cruzamento de secções diferentes.
res. Os dois últimos pisos,têm plataformas Nas fachadas utilizam-se três materiais dife
abertas (pertencendo aos apartamentos rentes. O revestimento horizontal despoja de
de maior prestígio). Esta leve dissonância blocos de granito e a base do edifí
é evidente nas elevações, até certo pon cio é vestida em metal, decorada com
to, reflectindo os pisos dos partamentos uma espécie rede metálica perfurada.
complexos e variados - na sua maioria em

3. Corte Vertical da fachada
3
1:20
Legenda:
1. Chapa em alumínio
2. Rufo em Alumínio com estrutura de
suporte em zinco
3. Isolamento_ membrana betuminosa
impermeabilizante 50mm
4. Camada de gravilha 80mm
5. Isolamento lã de rocha 50mm
6. Camada geotextil 1.4mm
7. Dupla tela de impermeabilização
8. Isolamento poliestereno extrudido
9. Tela se Impermeabilização _ folha de
polietileno expandido 1,5mm
10. Betonilha de regularização e enchimento
argamassa e madeira 40mm
11. Betão armado 160mm
12. Isolamento lã de rocha 100mm
13. Perfis de aço em L_ suporte da fachada
à estrutura
14. Vidro espelhado fixado por painéis de
aço
15. Pavimento colado em madeira Parquet
16. Camada de argamassa 60mm
17. Tela se Impermeabilização folha de
polietileno expandido
18. Membrana de isolamento acústico lã
mineral 30mm
19. Estrutura em betão armado 300mm
20. Revestimeto Exterior granito “Verde
Marinace”
21. Vidro duplo
22. Caixilharia em alumínio 6/12/6mm
23. Camada de argamassa 60mm
24. Membrana de isolamento acústico lã
mineral 30mm
25. Laje em betão armado 160mm
26. Estrutura em betão armado 300mm
27. Parede em alvenaria de
tijolo 150mm
28. Vidro espelhado fixado por painéis de
aço
29. Camada de argamassa 60mm
30. Membrana de isolamento acústico lã
mineral 30mm
31. Revestimeto Exterior granito “Verde
Marinace”
32. Isolamento lã de rocha 100mm
33. Camada de cascalho comprimido
34. Revestimento interior reboco(0,1mm

4. 1:20 4
Legenda:
1. Pavimento colado em madeira Parquet 5. Estrutura em betão armado 300mm 9. Caixilharia em alumínio 6/12/6mm
20mm 6. Revestimeto Exterior granito “Verde 10. Camada de argamassa 60mm
2. Camada de argamassa 60m) Marinace” 11. Parede em alvenaria de
3. Tela se Impermeabilização folha de polie 7. Isolamento lã Rocha 100mm tijolo 150mm
tileno expandido 1,5mm 8. Vidro Duplo
4. Membrana de isolamento acústico lã h
mineral 30mm

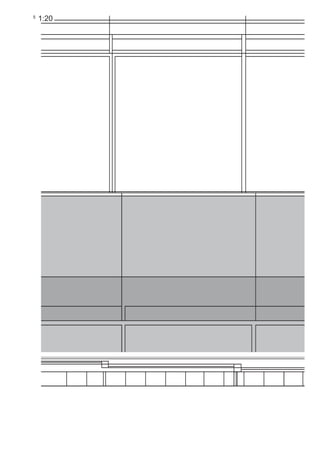

5. 5
1:20

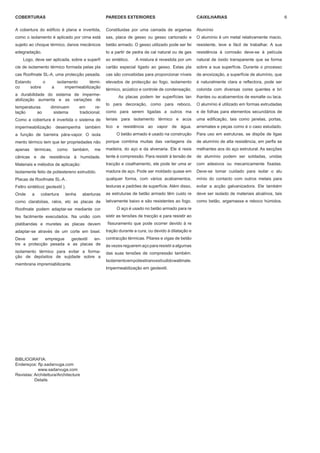

6. COBERTURAS PAREDES EXTERIORES CAIXILHARIAS 6
A cobertura do edificio é plana e invertida, Constituidas por uma camada de argamas Alumínio
como o isolamento é aplicado por cima está sas, placa de gesso ou gesso cartonado e O alumínio é um metal relativamente macio,
sujeito ao choque térmico, danos mecânicos betão armado. O gesso utilizado pode ser fei resistente, leve e fácil de trabalhar. A sua
edegradação. to a partir de pedra de cal natural ou de ges resistência à corrosão deve-se à película
Logo, deve ser aplicada, sobre a superfí so sintético. A mistura é revestida por um natural de óxido transparente que se forma
cie de isolamento térmico formada pelas pla cartão especial ligado ao gesso. Estas pla sobre a sua superfície. Durante o processo
cas Roofmate SL-A, uma protecção pesada. cas são concebidas para proporcionar níveis de anoxização, a superfície de alumínio, que
Estando o isolamento térmi- elevados de protecção ao fogo, isolamento é naturalmente clara e reflectora, pode ser
co sobre a impermeabilização
térmico, acústico e controle de condensação. colorida com diversas cores quentes e bri
a durabilidade do sistema de imperme-
As placas podem ter superfícies tan lhantes ou acabamentos de esmalte ou laca.
abilização aumenta e as variações de
to para decoração, como para reboco, O alumínio é utilizado em formas extrudadas
temperaturas diminuem em re-
lação ao sistema tradicional. como para serem ligadas a outros ma e de folhas para elementos secundários de
Como a cobertura é invertida o sistema de teriais para isolamento térmico e acús uma edificação, tais como janelas, portas,
impermeabilização desempenha também tico e resistência ao vapor de água. arremates e peças como é o caso estudado.
a função de barreira pára-vapor. O isola O betão armado é usado na construção Para uso em estruturas, se dispõe de ligas
mento térmico tem que ter propriedades não porque combina muitas das vantagens da de alumínio de alta resistência, em perfis se
apenas térmicas, como também, me madeira, do aço e da alvenaria. Ele é resis melhantes aos do aço estrutural. As secções
cânicas e de resistência à humidade. tente à compressão. Para resistir à tensão de de alumínio podem ser soldadas, unidas
Materiais e métodos de aplicação: tracção e cisalhamento, ele pode ter uma ar com adesivos ou mecanicamente fixadas.
Isolamente feito de poliestereno extrudido. madura de aço. Pode ser moldado quase em Deve-se tomar cuidado para isolar o alu
Placas de Roofmate SL-A . qualquer forma, com vários acabamentos, mínio do contacto com outros metais para
Feltro sintético( geotextil ). texturas e padrões de superfície. Além disso, evitar a acção galvanizadora. Ele também
Onde a cobertura tenha aberturas as estruturas de betão armado têm custo re deve ser isolado de materiais alcalinos, tais
como clarabóias, ralos, etc as placas de lativamente baixo e são resistentes ao fogo. como betão, argamassa e reboco húmidos.
Roofmate podem adaptar-se mediante cor O aço é usado no betão armado para re
tes facilmente executados. Na união com sistir as tensões de tracção e para resistir ao
platibandas e muretes as placas devem fissuramento que pode ocorrer devido à re
adaptar-se através de um corte em bisel. tração durante a cura, ou devido à dilatação e
Deve ser empregue geotextil en- contracção térmicas. Pilares e vigas de betão
tre a protecção pesada e as placas de às vezes reguerem aço para resistir a algumas
isolamento térmico para evitar a forma- das suas tensões de compressão também.
ção de depósitos de sujidade sobre a
Isolamento em poliestirano extrudido wallmate.
membrana impremiabilizante.
Impermeabilização em geotextil.
BIBLIOGRAFIA:
Endereços: ftp.sadarvuga.com
www.sadarvuga.com
Revistas: Architettura/Architecture
Details
