Balluff na Indústria de Energia
Sensores e transdutores para alta segurança e eficiência

Balluff – em casa no mundo da energia 4
Energia eólica – a favor do vento 6
Energia eólica oceânica – lutando contra o vento e ondas 8

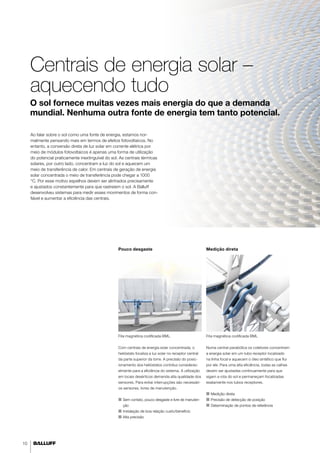

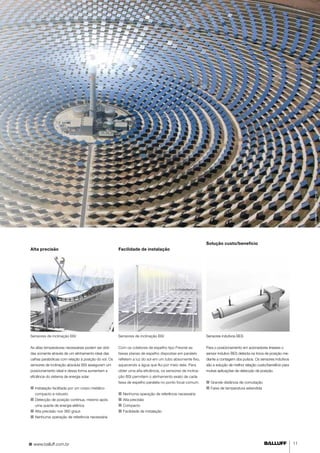

Centrais de energia solar – aquecendo tudo 10

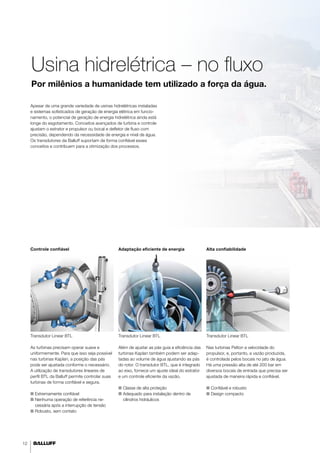

Usina hidrelétrica – no fluxo 12

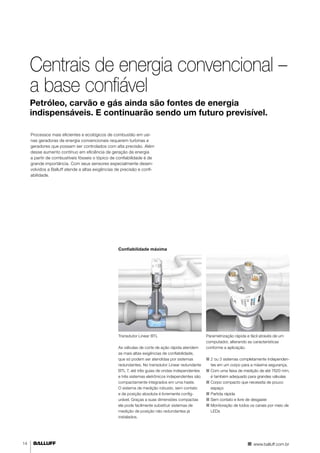

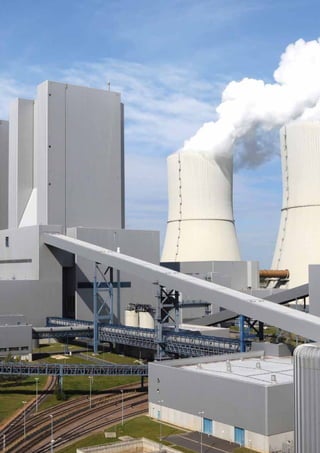

Centrais de energia convencional – a base confiável 14
Extração de petróleo e gás – corrida contra o tempo 16

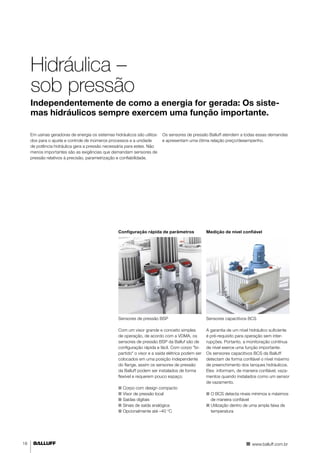

Hidráulica – sob pressão 18

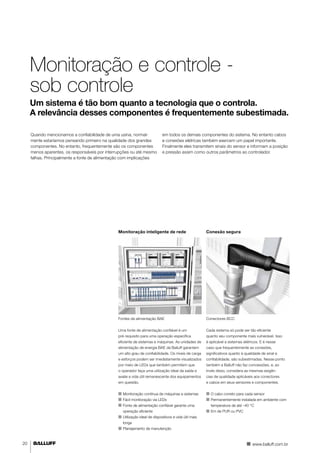

Monitoração e controle - sob controle 20

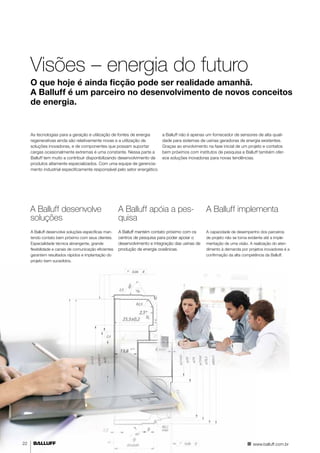

Visões – energia do futuro 22

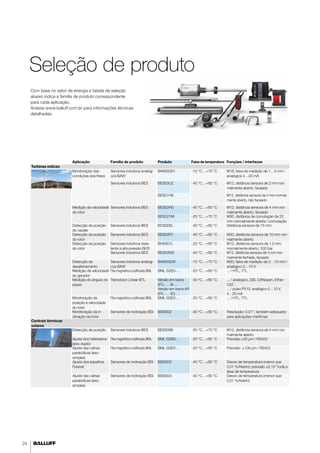

Seleção de produto 24

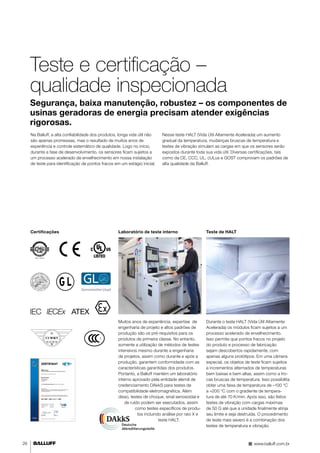

Teste e certificação – qualidade inspecionada 26

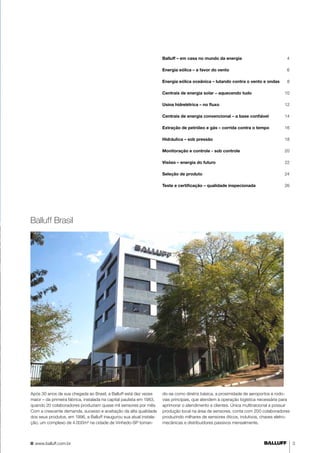

Balluff Brasil
Após 30 anos de sua chegada ao Brasil, a Balluff está dez vezes
maior – da primeira fábrica, instalada na capital paulista em 1983,
quando 20 colaboradores produziam quase mil sensores por mês.
Com a crescente demanda, sucesso e aceitação da alta qualidade
dos seus produtos, em 1996, a Balluff inaugurou sua atual instala-ção,
um complexo de 4.000m² na cidade de Vinhedo-SP toman-do-
se como diretriz básica, a proximidade de aeroportos e rodo-vias
principais, que atendem à operação logística necessária para
aprimorar o atendimento a clientes. Única multinacional a possuir
produção local na área de sensores, conta com 200 colaboradores
produzindo milhares de sensores óticos, indutivos, chaves eletro-mecânicas
e distribuidores passivos mensalmente.
www.balluff.com.br 3

4

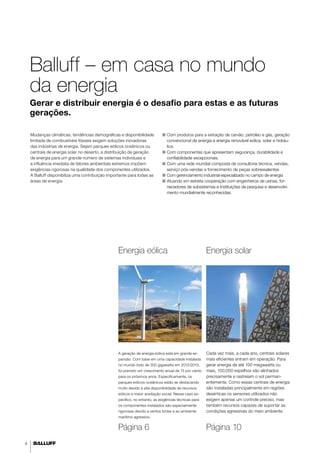

Balluff – em casa no mundo
da energia
Gerar e distribuir energia é o desafio para estas e as futuras
gerações.
Mudanças climáticas, tendências demográficas e disponibilidade
limitada de combustíveis fósseis exigem soluções inovadoras
das indústrias de energia. Sejam parques eólicos oceânicos ou
centrais de energia solar no deserto, a distribuição de geração
de energia para um grande número de sistemas individuais e
a influência imediata de fatores ambientais extremos impõem
exigências rigorosas na qualidade dos componentes utilizados.
A Balluff disponibiliza uma contribuição importante para todas as
áreas de energia:
■■ Com produtos para a extração de carvão, petróleo e gás, geração
convencional de energia e energia renovável eólica, solar e hidráu-lica.
■■ Com componentes que apresentam segurança, durabilidade e
confiabilidade excepcionais.
■■ Com uma rede mundial composta de consultoria técnica, vendas,
serviço pós-vendas e fornecimento de peças sobressalentes
■■ Com gerenciamento industrial especializado no campo de energia
■■ Atuando em estreita cooperação com engenheiros de usinas, for-necedores
de subsistemas e Instituições de pesquisa e desenvolvi-mento
mundialmente reconhecidas.
Energia eólica Energia solar
A geração de energia eólica está em grande ex-pansão.
Com base em uma capacidade instalada
no mundo todo de 300 gigawatts em 2012/2013,
foi previsto um crescimento anual de 15 por cento
para os próximos anos. Especificamente, os
parques eólicos oceânicos estão se destacando
muito devido à alta disponibilidade de recursos
eólicos e maior aceitação social. Nesse caso es-pecífico,
no entanto, as exigências técnicas para
os componentes instalados são especialmente
rigorosas devido a ventos fortes e ao ambiente
marítimo agressivo.
Cada vez mais, a cada ano, centrais solares
mais eficientes entram em operação. Para
gerar energia de até 100 megawatts ou
mais, 100.000 espelhos são alinhados
precisamente e rastreiam o sol perman-entemente.
Como essas centrais de energia
são instaladas principalmente em regiões
desérticas os sensores utilizados não
exigem apenas um controle preciso, mas
também recursos capazes de suportar as
condições agressivas do meio ambiente.
Página 6 Página 10

Hidrelétrica
Outras energias
renováveis
Térmicas solares
Fotovoltaicas solares
Eólica
Biomassa
Hidrelétrica
Energia nuclear
Gás
Carvão
Petróleo
Demanda mundial anual de energia primária [EJ/a]
2000 2010 2020 2030 2040 2050 2100
1.600
1.400
1.200
1.000
800
600
400
200
0
Mudança da matriz energética mundial por volta de 2100 (Previsão do Conselho Consultivo
Científico do Ministério Federal da Economia e Tecnologia da Alemanha)
Tecnologia de usina
elétrica
Extração de petróleo/
gás
As usinas hidrelétricas são as gigantes
dentre as usinas geradoras de eletricidade.
Além de sua função primária com for-necedoras
de energia, elas estão gan-hando
importância como acumuladoras
de energia para compensar a produção
flutuante de energia das usinas geradoras
de eletricidade eólicas e solares. Dominar
as imensas forças hídricas requer sistemas
altamente confiáveis capazes de operar
com a máxima precisão possível.
Apesar do rápido desenvolvimento e
expansão das fontes de energia renováveis,
o petróleo, gás e carvão continuarão a ex-ercer
uma função importante. Em algumas
regiões, as previsões indicam crescimento
na utilização de combustíveis fósseis para
geração de eletricidade. As exigências
rigorosas de normas de segurança e boa
relação custo/benefício exigem a utilização
de componentes especialmente projetados.
A extração de petróleo e gás para utilização
de combustíveis fósseis para o transporte,
produção de eletricidade e para a indústria
química está se tornando cada vez mais
difícil devido ao esgotamento destes recur-sos.
Seja com a utilização de novos méto-dos
ou avançando para regiões inóspitas:
As imposições climáticas e mecânicas são
altas, não permitindo nenhuma concessão
quanto à qualidade e confiabilidade dos
componentes utilizados.
Página 12 Página 14 Página 16

6

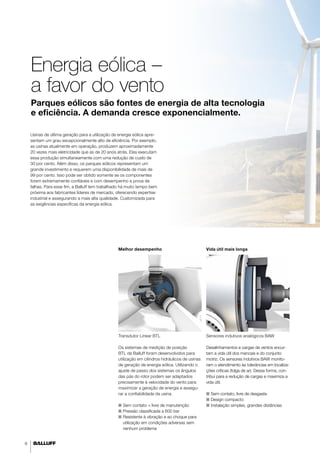

Energia eólica –
a favor do vento
Parques eólicos são fontes de energia de alta tecnologia
e eficiência. A demanda cresce exponencialmente.
Melhor desempenho
Transdutor Linear BTL
Os sistemas de medição de posição
BTL da Balluff foram desenvolvidos para
utilização em cilindros hidráulicos de usinas
de geração de energia eólica. Utilizando o
ajuste de passo dos sistemas os ângulos
das pás do rotor podem ser adaptados
precisamente à velocidade do vento para
maximizar a geração de energia e assegu-rar
a confiabilidade da usina.
■■ Sem contato = livre de manutenção
■■ Pressão classificada a 600 bar
■■ Resistente à vibração e ao choque para
utilização em condições adversas sem
nenhum problema
Vida útil mais longa
Sensores indutivos analógicos BAW
Desalinhamentos e cargas de ventos encur-tam
a vida útil dos mancais e do conjunto
motriz. Os sensores indutivos BAW monito-ram
o atendimento às tolerâncias em localiza-ções
críticas (folga de ar). Dessa forma, con-tribui
para a redução de cargas e maximiza a
vida útil.
■■ Sem contato, livre de desgaste
■■ Design compacto
■■I nstalação simples, grandes distâncias
Usinas de última geração para a utilização de energia eólica apre-sentam
um grau excepcionalmente alto de eficiência. Por exemplo,
as usinas atualmente em operação, produzem aproximadamente
20 vezes mais eletricidade que as de 20 anos atrás. Elas executam
essa produção simultaneamente com uma redução de custo de
30 por cento. Além disso, os parques eólicos representam um
grande investimento e requerem uma disponibilidade de mais de
99 por cento. Isso pode ser obtido somente se os componentes
forem extremamente confiáveis e com desempenho a prova de
falhas. Para esse fim, a Balluff tem trabalhado há muito tempo bem
próxima aos fabricantes líderes de mercado, oferecendo expertise
industrial e assegurando a mais alta qualidade. Customizada para
as exigências específicas da energia eólica.

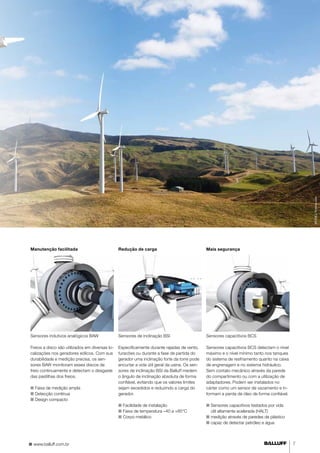

Manutenção facilitada
Sensores indutivos analógicos BAW
Freios a disco são utilizados em diversas lo-calizações
nos geradores eólicos. Com sua
durabilidade e medição precisa, os sen-sores
BAW monitoram esses discos de
freio continuamente e detectam o desgaste
das pastilhas dos freios.
■■ Faixa de medição ampla
■■ Detecção contínua
Redução de carga
Sensores de inclinação BSI
Especificamente durante rajadas de vento,
furacões ou durante a fase de partida do
gerador uma inclinação forte da torre pode
encurtar a vida útil geral da usina. Os sen-sores
de inclinação BSI da Balluff medem
o ângulo de inclinação absoluta de forma
confiável, evitando que os valores limites
sejam excedidos e reduzindo a carga do
gerador.
■■ Facilidade de instalação
■■ Faixa de temperatura –40 a +85°C
■■ Corpo metálico
Mais segurança
Sensores capacitivos BCS
Sensores capacitivos BCS detectam o nível
máximo e o nível mínimo tanto nos tanques
do sistema de resfriamento quanto na caixa
de engrenagem e no sistema hidráulico.
Sem contato mecânico através da parede
do compartimento ou com a utilização de
adaptadores. Podem ser instalados no
cárter como um sensor de vazamento e in-formam
a perda de óleo de forma confiável.
■■ Sensores capacitivos testados por vida
útil altamente acelerada (HALT)
■■ medição através de paredes de plástico
■■ capaz de detectar petróleo e água
©CHILL/fotolia.com

8

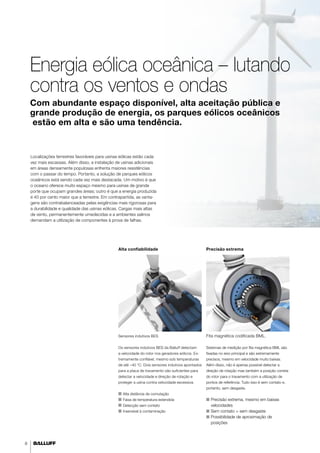

Energia eólica oceânica – lutando
contra os ventos e ondas
Com abundante espaço disponível, alta aceitação pública e
grande produção de energia, os parques eólicos oceânicos
estão em alta e são uma tendência.
Localizações terrestres favoráveis para usinas eólicas estão cada
vez mais escassas. Além disso, a instalação de usinas adicionais
em áreas densamente populosas enfrenta maiores resistências
com o passar do tempo. Portanto, a solução de parques eólicos
oceânicos está sendo cada vez mais destacada. Um motivo é que
o oceano oferece muito espaço mesmo para usinas de grande
porte que ocupam grandes áreas; outro é que a energia produzida
é 40 por cento maior que a terrestre. Em contrapartida, as vanta-gens
são contrabalanceadas pelas exigências mais rigorosas para
a durabilidade e qualidade das usinas eólicas. Cargas mais altas
de vento, permanentemente umedecidas e a ambientes salinos
demandam a utilização de componentes à prova de falhas.
Alta confiabilidade
Sensores indutivos BES
Os sensores indutivos BES da Balluff detectam
a velocidade do rotor nos geradores eólicos. Ex-tremamente
confiável, mesmo sob temperaturas
de até –40 °C. Dois sensores indutivos apontados
para a placa de travamento são suficientes para
detectar a velocidade e direção de rotação e
proteger a usina contra velocidade excessiva.
■■ Alta distância de comutação
■■ Faixa de temperatura estendida
■■ Detecção sem contato
■■I nsensível à contaminação
Precisão extrema
Fita magnética codificada BML.
Sistemas de medição por fita magnética BML são
fixadas no eixo principal e são extremamente
precisos, mesmo em velocidade muito baixas.
Além disso, não é apenas possível detectar a
direção de rotação mas também a posição correta
do rotor para o travamento com a utilização de
pontos de referência. Tudo isso é sem contato e,
portanto, sem desgaste.
■■ Precisão extrema, mesmo em baixas
velocidades
■■ Sem contato = sem desgaste
■■ Possibilidade de aproximação de
posições

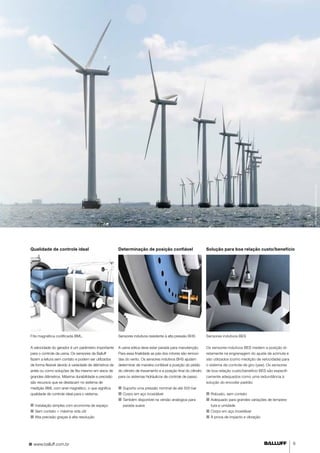

Qualidade de controle ideal
Determinação de posição confiável
Solução para boa relação custo/benefício
©Carina Hansen/fotolia.com
A velocidade do gerador é um parâmetro importante
para o controle da usina. Os sensores da Balluff
fazem a leitura sem contato e podem ser utilizados
de forma flexível devido à variedade de diâmetros de
anéis ou como soluções de fita mesmo em eixos de
grandes diâmetros. Máxima durabilidade e precisão
são recursos que se destacam no sistema de
medição BML com anel magnético, o que significa
qualidade de controle ideal para o sistema.
■■I nstalação simples com economia de espaço
■■ Sem contato = máxima vida útil
■■ Alta precisão graças à alta resolução
Sensores indutivos resistente à alta pressão BHS
A usina eólica deve estar parada para manutenção.
Para essa finalidade as pás dos rotores são removi-das
do vento. Os sensores indutivos BHS ajudam
determinar de maneira confiável a posição do pistão
do cilindro de travamento e a posição final do cilindro
para os sistemas hidráulicos de controle de passo.
■■Suporta uma pressão nominal de até 500 bar
■■ Corpo em aço inoxidável
■■ Também disponível na versão analógica para
parada suave
Os sensores indutivos BES medem a posição di-retamente
na engrenagem do ajuste de azimute e
são utilizados (como medição de velocidade) para
o sistema de controle de giro (yaw). Os sensores
de boa relação custo/benefício BES são especifi-camente
adequados como uma redundância à
solução do encoder padrão.
■■ Robusto, sem contato
■■ Adequado para grandes variações de tempera-tura
e umidade
■■ Corpo em aço inoxidável
■■ À prova de impacto e vibração

10
Centrais de energia solar –
aquecendo tudo
O sol fornece muitas vezes mais energia do que a demanda
mundial. Nenhuma outra fonte de energia tem tanto potencial.
Ao falar sobre o sol como uma fonte de energia, estamos nor-malmente
pensando mais em termos de efeitos fotovoltaicos. No
entanto, a conversão direta de luz solar em corrente elétrica por
meio de módulos fotovoltaicos é apenas uma forma de utilização
do potencial praticamente inextinguível do sol. As centrais térmicas
solares, por outro lado, concentram a luz do sol e aquecem um
meio de transferência de calor. Em centrais de geração de energia
solar concentrada o meio de transferência pode chegar a 1000
°C. Por esse motivo espelhos devem ser alinhados precisamente
e ajustados constantemente para que rastreiem o sol. A Balluff
desenvolveu sistemas para medir esses movimentos de forma con-fiável
Pouco desgaste Medição direta
e aumentar a eficiência das centrais.
Fita magnética codificada BML
Numa central parabólica os coletores concentram
a energia solar em um tubo receptor localizado
na linha focal e aquecem o óleo sintético que flui
por ele. Para uma alta eficiência, todas as calhas
devem ser ajustadas continuamente para que
sigam a rota do sol e permaneçam focalizadas
exatamente nos tubos receptores.
■■ Medição direta
■■ Precisão de detecção de posição
■■ Determinação de pontos de referência
Com centrais de energia solar concentrada, o
helióstato focaliza a luz solar no receptor central
da parte superior da torre. A precisão do posic-ionamento
dos helióstatos contribui considerav-elmente
para a eficiência do sistema. A utilização
em locais desérticos demanda alta qualidade dos
sensores. Para evitar interrupções são necessári-os
sensores, livres de manutenção.
■■ Sem contato, pouco desgaste e livre de manuten-ção
■■I nstalação de boa relação custo/benefício
■■ Alta precisão

©Sener/Torresol Energy
Solução custo/benefício
Alta precisão Facilidade de instalação
Para o posicionamento em acionadores lineares o
sensor indutivo BES detecta na troca de posição me-diante
a contagem dos pulsos. Os sensores indutivos
são a solução de melhor relação custo/benefício para
muitas aplicações de detecção de posição.
■■ Grande distância de comutação
■■ Faixa de temperatura estendida
As altas temperaturas necessárias podem ser obti-das
somente através de um alinhamento ideal das
calhas parabólicas com relação à posição do sol. Os
sensores de inclinação absoluta BSI asseguram um
posicionamento ideal e dessa forma aumentam a
eficiência do sistema de energia solar.
■■I nstalação facilitada por um corpo metálico
compacto e robusto
■■ Detecção de posição contínua, mesmo após
uma queda de energia elétrica.
■■ Alta precisão nos 360 graus
■■ Nenhuma operação de referência necessária
Com os coletores de espelho tipo Fresnel as
faixas planas de espelho dispostas em paralelo
refletem a luz do sol em um tubo absorvente fixo,
aquecendo a água que flui por meio dele. Para
obter uma alta eficiência, os sensores de inclina-ção
BSI permitem o alinhamento exato de cada
faixa de espelho paralela no ponto focal comum.
■■ Nenhuma operação de referência necessária
■■ Alta precisão
■■ Compacto

12
Usina hidrelétrica – no fluxo
Por milênios a humanidade tem utilizado a força da água.
Apesar de uma grande variedade de usinas hidrelétricas instaladas
e sistemas sofisticados de geração de energia elétrica em funcio-namento,
o potencial de geração de energia hidrelétrica ainda está
longe do esgotamento. Conceitos avançados de turbina e controle
ajustam o estrator e propulsor ou bocal e defletor de fluxo com
precisão, dependendo da necessidade de energia e nível de água.
Os transdutores da Balluff suportam de forma confiável esses
conceitos e contribuem para a otimização dos processos.
Controle confiável
As turbinas precisam operar suave e
uniformemente. Para que isso seja possível
nas turbinas Kaplan, a posição das pás
pode ser ajustada conforme o necessário.
A utilização de transdutores lineares de
perfil BTL da Balluff permite controlar suas
turbinas de forma confiável e segura.
■■ Extremamente confiável
■■ Nenhuma operação de referência ne-cessária
após a interrupção de tensão
■■ Robusto, sem contato
Adaptação eficiente de energia
Além de ajustar as pás guia a eficiência das
turbinas Kaplan também podem ser adap-tadas
ao volume de água ajustando as pás
do rotor. O transdutor BTL, que é integrado
ao eixo, fornece um ajuste ideal do estrator
e um controle eficiente da vazão.
■■ Classe de alta proteção
■■ Adequado para instalação dentro de
cilindros hidráulicos
Alta confiabilidade
Nas turbinas Pelton a velocidade do
propulsor, e, portanto, a vazão produzida,
é controlada pelos bocais no jato de água.
Há uma pressão alta de até 200 bar em
diversos bocais de entrada que precisa ser
ajustada de maneira rápida e confiável.
■■ Confiável e robusto

Soluções inovadoras
©iStock/menabrea breiter
Alta pressão Design compacto
Sensores indutivos resistente à alta pressão
BHS
Entulhos flutuantes na entrada das usinas
hidrelétricas causam perda de eficiência e
prejudicam a relação custo/benefício. No
pior caso, uma parada no sistema pode
resultar em altos custos. Com os sensores
indutivos BHS resistentes a altas pressões
as posições de extremidade da grade
podem ser detectadas de maneira fácil e
confiável.
■■ Classificação de alta pressão
As exigências atuais de um vertedouro
excedem de longe apenas uma comporta
de abertura e fechamento. Além da im-plantação
de percursos direcionadores de
peixes para a montante do rio, o controle
totalmente automático do nível de água
passou a ser padrão. Para essa finalidade
os sensores de inclinação BSI permitem
uma detecção exata de posições inter-mediárias.
■■ Grande faixa de temperatura
■■ Saída analógica de 4 a 20 mA
As tecnologias para a utilização de energia
oceânica na geração de energia ainda
estão relativamente em crescimento. A Bal-luff
não apenas disponibiliza sensores para
as usinas oceânica mas também mantém
um contato bem próximo com os projeto
de pesquisa e fornece soluções inova-doras
para os novos desenvolvimentos e
protótipos.

14
Centrais de energia convencional –
a base confiável
Petróleo, carvão e gás ainda são fontes de energia
indispensáveis. E continuarão sendo um futuro previsível.
Processos mais eficientes e ecológicos de combustão em usi-nas
geradoras de energia convencionais requerem turbinas e
geradores que possam ser controlados com alta precisão. Além
desse aumento contínuo em eficiência de geração de energia
a partir de combustíveis fósseis o tópico de confiabilidade é de
grande importância. Com seus sensores especialmente desen-volvidos
a Balluff atende a altas exigências de precisão e confi-abilidade.
Parametrização rápida e fácil através de um
computador, alterando as características
conforme a aplicação.
■■ 2 ou 3 sistemas completamente independen-tes
em um corpo para a máxima segurança.
■■ Com uma faixa de medição de até 7620 mm,
é também adequado para grandes válvulas
■■Corpo compacto que necessita de pouco
espaço
■■ Partida rápida
■■ Sem contato e livre de desgaste
■■ Monitoração de todos os canais por meio de
LEDs
www.balluff.com.br
Confiabilidade máxima
As válvulas de corte de ação rápida atendem
as mais altas exigências de confiabilidade,
que só podem ser atendidas por sistemas
redundantes. No transdutor Linear redundante
BTL 7, até três guias de ondas independentes
e três sistemas eletrônicos independentes são
compactamente integrados em uma haste.
O sistema de medição robusto, sem contato
e de posição absoluta é livremente config-urável.
Graças a suas dimensões compactas
ele pode facilmente substituir sistemas de
medição de posição não redundantes já
instalados.

www.balluff.com.br
©Vattenfall

Extração de petróleo e gás –
corrida contra o tempo
Combustíveis fósseis cada vez mais escassos exigem
tecnologias cada vez mais avançadas para sua extração.
Petróleo e gás ainda contribuem muito para a geração de energia.
Porém, a escassez cada vez maior de recursos demanda um es-forço
maior para a extração de combustíveis fósseis e o emprego
de novos métodos mais eficientes. Condições ambientais agres-sivas
e cargas mecânicas altas também representam um teste de
grande perseverança para pessoas e materiais.
A Balluff traz uma grande contribuição para essa atividade ofer-ecendo
sensores robustos, precisos e de baixa manutenção. A
proteção contra explosão com diversos certificados internacionais
é um procedimento obrigatório para a Balluff.
Proteção contra explosão
Válvulas de controle e de desligamento são
utilizadas em muitas áreas de extração e refino
de petróleo e gás, também em indústrias
petroquímicas. Além da alta confiabilidade nos
ambientes mais agressivos, a proteção contra
explosão tem a máxima prioridade. Os trans-dutores
certificados BTL da Balluff garantem
uma utilização confiável e segura.
■■ Alta confiabilidade
■■ Certificações IECEx, ATEX, FM e muitas
outras aprovações internacionais
Medição de posição de alta precisão
Após a perfuração de um campo de petróleo,
as bombas de óleo cru executam suas
operações de forma totalmente autônoma. Os
parâmetros de bombeamento são monito-rados
continuamente por meio de sensores
e por sistemas remotos automatizados. Os
Transdutores Lineares da Balluff comprovaram
sua eficiência da forma mais complexa, ou
seja, aplicados diretamente na bomba, garan-tem
uma monitoração confiável de posição e
percurso.
■■ Design robusto
■■ Medição exata do percurso e posição
Alinhamento exato
Para minimizar a carga e desgaste as
bombas de óleo cru precisam ser alinhadas
exatamente sobre o poço de sondagem. Os
sensores de inclinação BSI são ideais para a
utilização em ambientes externos e agres-sivos.
Com saídas analógicas angulares dos
BSI, as bombas podem ser posicionadas com
extrema precisão.
■■ Classe de proteção IP 67
■■ Medição de ângulo absoluta exata
■■ Corpo compacto
16 www.balluff.com.br

Hidráulica –
sob pressão
Independentemente de como a energia for gerada: Os siste-mas
hidráulicos sempre exercem uma função importante.
Em usinas geradoras de energia os sistemas hidráulicos são utiliza-dos
para o ajuste e controle de inúmeros processos e a unidade
de potência hidráulica gera a pressão necessária para estes. Não
menos importantes são as exigências que demandam sensores de
pressão relativos à precisão, parametrização e confiabilidade.
Os sensores de pressão Balluff atendem a todas essas demandas
e apresentam uma ótima relação preço/desempenho.
Configuração rápida de parâmetros
Sensores de pressão BSP
Com um visor grande e conceito simples
de operação, de acordo com a VDMA, os
sensores de pressão BSP da Balluf são de
configuração rápida e fácil. Com corpo "bi-partido"
o visor e a saída elétrica podem ser
colocados em uma posição independente
do flange, assim os sensores de pressão
da Balluff podem ser instalados de forma
flexível e requerem pouco espaço.
■■ Corpo com design compacto
■■ Visor de pressão local
■■ Saídas digitais
■■ Sinais de saída analógica
■■ Opcionalmente até –40 °C
Medição de nível confiável
Sensores capacitivos BCS
A garantia de um nível hidráulico suficiente
é pré-requisito para operação sem inter-rupções.
Portanto, a monitoração contínua
de nível exerce uma função importante.
Os sensores capacitivos BCS da Balluff
detectam de forma confiável o nível máximo
de preenchimento dos tanques hidráulicos.
Eles informam, de maneira confiável, vaza-mentos
quando instalados como um sensor
de vazamento.
■■ O BCS detecta níveis mínimos e máximos
de maneira confiável
■■ Utilização dentro de uma ampla faixa de
temperatura

www.balluff.com.br
©iStock/SimplyCreativePhotography

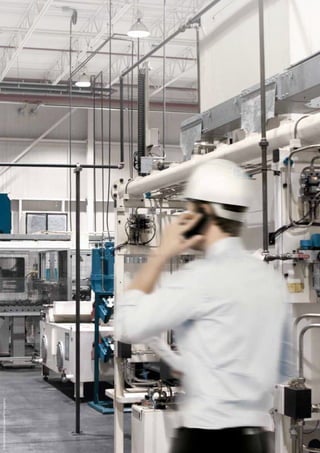

Monitoração e controle -
sob controle
Um sistema é tão bom quanto a tecnologia que o controla.
A relevância desses componentes é frequentemente subestimada.
Quando mencionamos a confiabilidade de uma usina, normal-mente
estaríamos pensando primeiro na qualidade dos grandes
componentes. No entanto, frequentemente são os componentes
menos aparentes, os responsáveis por interrupções ou até mesmo
falhas. Principalmente a fonte de alimentação com implicações
em todos os demais componentes do sistema. No entanto cabos
e conexões elétricas também exercem um papel importante.
Finalmente eles transmitem sinais do sensor e informam a posição
e pressão assim como outros parâmetros ao controlador.
Monitoração inteligente de rede
Fontes de alimentação BAE
Uma fonte de alimentação confiável é um
pré-requisito para uma operação específica
eficiente de sistemas e máquinas. As unidades de
alimentação de energia BAE da Balluff garantem
um alto grau de confiabilidade. Os níveis de carga
e esforços podem ser imediatamente visualizados
por meio de LEDs que também permitem que
o operador faça uma utilização ideal da saída e
avalie a vida útil remanescente dos equipamentos
em questão.
■■ Monitoração contínua de máquinas e sistemas
■■ Fácil monitoração via LEDs
■■ Fonte de alimentação confiável garante uma
operação eficiente
■■ Utilização ideal de dispositivos e vida útil mais
longa
■■ Planejamento de manutenção
Conexão segura
Conectores BCC
Cada sistema só pode ser tão eficiente
quanto seu componente mais vulnerável. Isso
é aplicável a sistemas elétricos. E é nesse
caso que frequentemente as conexões,
significativos quanto à qualidade de sinal e
confiabilidade, são subestimadas. Nesse ponto
também a Balluff não faz concessões, e, ao
invés disso, considera as mesmas exigên-cias
de qualidade aplicáveis aos conectores
e cabos em seus sensores e componentes.
■■ O cabo correto para cada sensor
■■ Permanentemente instalada em ambiente com
temperatura de até –40 °C
■■ Em de PUR ou PVC

22
Visões – energia do futuro
O que hoje é ainda ficção pode ser realidade amanhã.
A Balluff é um parceiro no desenvolvimento de novos conceitos
de energia.
A Balluff desenvolve
soluções
A Balluff implementa
www.balluff.com.br
As tecnologias para a geração e utilização de fontes de energia
regenerativas ainda são relativamente novas e a utilização de
soluções inovadoras, e de componentes que possam suportar
cargas ocasionalmente extremas é uma constante. Nessa parte a
Balluff tem muito a contribuir disponibilizando desenvolvimento de
produtos altamente especializados. Com uma equipe de gerencia-mento
industrial especificamente responsável pelo setor energético
a Balluff não é apenas um fornecedor de sensores de alta quali-dade
para sistemas de usinas geradoras de energia existentes.
Graças ao envolvimento na fase inicial de um projeto e contatos
bem próximos com institutos de pesquisa a Balluff também ofer-ece
soluções inovadoras para novas tendências.
A Balluff mantém contato próximo com os
centros de pesquisa para poder apoiar o
desenvolvimento e integração das usinas de
produção de energia oceânicas.
A Balluff desenvolve soluções específicas man-tendo
contato bem próximo com seus clientes.
Especialidade técnica abrangente, grande
flexibilidade e canais de comunicação eficientes
garantem resultados rápidos e implantação do
projeto bem sucedidos.
A capacidade de desempenho dos parceiros
de projeto não se torna evidente até a imple-mentação
de uma visão. A realização do aten-dimento
à demanda por projetos inovadores é a
confirmação da alta competência da Balluff.
A Balluff apóia a pes-quisa

24
Aplicação Família de produto Produto Faixa de temperatura Funções / interfaces
Turbinas eólicas
Monitoração das
condições dos freios
Sensores indutivos analógi-cos
BAW
BAW002H –10 °C…+70 °C M18, faixa de medição de 1…5 mm /
analógica 4…20 mA
Sensores indutivos BES BES03UZ –40 °C…+85 °C M12, distância sensora de 2 mm nor-malmente
aberto, faceado
BES01H6 M12, distância sensora de 4 mm normal-mente
aberto, não faceado
Medição da velocidade
do rotor
Sensores indutivos BES BES02H0 –40 °C…+85 °C M12, distância sensora de 4 mm nor-malmente
aberto, faceado
BES02YM –25 °C…+70 °C M30, distância de comutação de 22
mm normalmente aberta / comutação
Detecção da posição
do nacele
Sensores indutivos BES BCS00EL –40 °C…+85 °C Distância sensora de 15 mm
do rotor
Sensores indutivos BES BES02F0 –40 °C…+85 °C M30, distância sensora de 10 mm nor-malmente
aberto
do rotor
Sensores indutivos resis-tente
à alta pressão BHS
BHS001L –25 °C…+80 °C M12, distância sensora de 1,5 mm
normalmente aberto, 500 bar
Sensores indutivos BES BES03W0 –40 °C…+85 °C M12, distância sensora de 4 mm nor-malmente
fechada, faceado
Detecção de
desalinhamento
Sensores indutivos analógi-cos
BAW
BAW002W –10 °C…+70 °C M30, faixa de medição de 2…10 mm /
analógico 0…10 V
Medição da velocidade
do gerador
Fita magnética codificada BML BML-S2E0-… –20 °C…+80 °C ... / HTL, TTL
Medição do ângulo do
passo
Transdutor Linear BTL Versão em barra
BTL-…-B-…
–40 °C…+85 °C ... / analógico, SSI, CANopen, Ether-
CAT…
Versão em barra AR
BTL-…-E2-…
... / pulso P510, analógico 0…10 V,
4…20 mA
Monitoração da
posição e velocidade
do rotor
Fita magnética codificada BML BML-S2E0-… –20 °C…+80 °C ... / HTL, TTL
Monitoração da in-clinação
da torre
Sensores de inclinação BSI BSI0002 –40 °C…+85 °C Resolução: 0,01°, também adequado
para aplicações marítimas
Centrais térmicas
solares
Detecção de posição Sensores indutivos BES BES0068 –25 °C…+70 °C M12, distância sensora de 4 mm nor-malmente
aberto
Ajuste dos helióstatos
(eixo duplo)
Fita magnética codificada BML BML-S2B0-... –20 °C…+85 °C Precisão ±50 μm / RS422
Ajuste das calhas
parabólicas (eixo
simples)
Fita magnética codificada BML BML-S2E0-... –20 °C…+80 °C Precisão ±100 μm / RS422
Ajuste dos espelhos
Fresnel
Sensores de inclinação BSI BSI0003 –40 °C…+85 °C Desvio de temperatura (menor que
0,01 %/Kelvin); precisão ±0,15° toda a
faixa de temperatura
Ajuste das calhas
parabólicas (eixo
simples)
Sensores de inclinação BSI BSI0004 –40 °C…+85 °C Desvio de temperatura (menor que
0,01 %/Kelvin)
Seleção de produto
Com base no setor de energia a tabela de seleção
abaixo indica a família de produto correspondente
para cada aplicação.
Acesse www.balluff.com.br para informações técnicas
detalhadas.

Usinas Hidrelétricas
Usinas geradoras de energia convencionais
Extração de óleo/gás
Controle
Hidráulica
Sujeito à modificação.

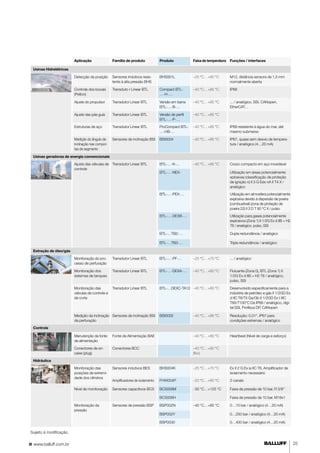

Aplicação Família de produto Produto Faixa de temperatura Funções / interfaces
Detecção da posição Sensores indutivos resis-tente
à alta pressão BHS
BHS001L –25 °C…+80 °C M12, distância sensora de 1,5 mm
normalmente aberta
Controle dos bocais
(Pelton)
Transduto r Linear BTL Compact BTL-
…-H-…
–40 °C…+85 °C IP68
Ajuste do propulsor Transdutor Linear BTL Versão em barra
BTL-…-B-…
–40 °C…+85 °C ... / analógico, SSI, CANopen,
EtherCAT…
Ajuste das pás guia Transdutor Linear BTL Versão de perfil
BTL-…-P-…
–40 °C…+85 °C
Estruturas de aço Transdutor Linear BTL ProCompact BTL-
…-HB-…
–40 °C…+85 °C IP68 resistente à água do mar, até
mesmo submerso
Medição do ângulo de
inclinação nas compor-tas
de segmento
Sensores de inclinação BSI BSI0004 –40 °C…+85 °C IP67, quase sem desvio de tempera-tura
/ analógico (4…20 mA)
Ajuste das válvulas de
controle
Transdutor Linear BTL BTL-…-K-... –40 °C…+85 °C Corpo compacto em aço inoxidável
BTL-…-NEX- Utilização em áreas potencialmente
xplosivas (classificação de proteção
de ignição n) II 3 G Eex nA II T4 X /
analógico
BTL-…-PEX-… Utilização em atmosfera potencialmente
explosiva devido à dispersão de poeira
(combustível) (zona de proteção de
poeira 22) II 3 D T 90 °C X / pulso
BTL-…-DEXB-… Utilização para gases potencialmente
explosivos (Zona 1) II 1/2G Ex d IIB + H2
T6 / analógico, pulso, SSI
BTL-…TB2-… Dupla redundância / analógico
BTL-…TB3-… Tripla redundância / analógico
Monitoração do pro-cesso
de perfuração
Transdutor Linear BTL BTL-... -PF-… –25 °C…+70 °C ... / analógico
Monitoração dos
sistemas de tanques
Transdutor Linear BTL BTL-…-DEXA-… –40 °C…+60 °C Flutuante (Zona 0), BTL (Zona 1) II
1/2G Ex d IIB + H2 T6 / analógico,
pulso, SSI
Monitoração das
válvulas de controle e
de corte
Transdutor Linear BTL BTL-…DEXC-TA12 –40 °C…+80 °C Desenvolvido especificamente para a
indústria de petróleo e gás II 1/2GD Ex
d IIC T6/T5 Ga/Gb II 1/2GD Ex t IIIC
T85/T100°C Da IP68 / analógico, digi-tal
SSI, Profibus DP, CANopen
Medição da inclinação
da perfuração
Sensores de inclinação BSI BSI0002 –40 °C…+85 °C Resolução: 0,01°, IP67 para
condições extremas / analógico
Manutenção da fonte
de alimentação
Fonte de Alimentação BAE –40 °C…+80 °C Heartbeat (Nível de carga e esforço)
Conectores de en-caixe
(plug)
Conectores BCC –40 °C…+80 °C
(fixo)
Monitoração das
posições de extremi-dade
dos cilindros
Sensores indutivos BES BHS004K –25 °C…+70 °C Ex II 2 G Ex ia IIC T6, Amplificador de
isolamento necessário
Amplificadores de isolamento FHW004P –20 °C…+60 °C 2-canais
Nível de monitoração Sensores capacitivos BCS BCS006M –30 °C…+125 °C Faixa de pressão de 10 bar, R 3/8"
BCS006H Faixa de pressão de 10 bar, M18x1
Monitoração da
pressão
Sensores de pressão BSP BSP002N –40 °C…+85 °C 0…10 bar / analógico (4…20 mA)
BSP002Y 0…250 bar / analógico (4…20 mA)
BSP0030 0…400 bar / analógico (4…20 mA)

26
Teste e certificação –
qualidade inspecionada
Segurança, baixa manutenção, robustez – os componentes de
usinas geradoras de energia precisam atender exigências
rigorosas.
Na Balluff, a alta confiabilidade dos produtos, longa vida útil não
são apenas promessas, mas o resultado de muitos anos de
experiência e controle sistemático de qualidade. Logo no início,
durante a fase de desenvolvimento, os sensores ficam sujeitos a
um processo acelerado de envelhecimento em nossa instalação
de teste para identificação de pontos fracos em um estágio inicial.
Nesse teste HALT (Vida Útil Altamente Acelerada) um aumento
gradual da temperatura, mudanças bruscas de temperatura e
testes de vibração simulam as cargas em que os sensores serão
expostos durante toda sua vida útil. Diversas certificações, tais
como da CE, CCC, UL, cULus e GOST comprovam os padrões de
alta qualidade da Balluff.
Certificações Laboratório de teste interno Teste de HALT
Muitos anos de experiência, expertise de
engenharia de projeto e altos padrões de
produção são os pré-requisitos para os
produtos de primeira classe. No entanto,
somente a utilização de métodos de testes
intensivos mesmo durante a engenharia
de projetos, assim como durante e após a
produção, garantem conformidade com as
características garantidas dos produtos.
Portanto, a Balluff mantém um laboratório
interno aprovado pela entidade alemã de
credenciamento DAkkS para testes de
compatibilidade eletromagnética. Além
disso, testes de choque, sinal senosoidal e
de ruído podem ser executados, assim
como testes específicos de produ-tos
incluindo análise por raio X e
teste HALT.
Durante o teste HALT (Vida Útil Altamente
Acelerada) os módulos ficam sujeitos a um
processo acelerado de envelhecimento.
Isso permite que pontos fracos no projeto
do produto e processo de fabricação
sejam descobertos rapidamente, com
apenas alguns protótipos. Em uma câmera
especial, os objetos de teste ficam sujeitos
a incrementos alternados de temperaturas
bem baixas e bem altas, assim como a tro-cas
bruscas de temperatura. Isso possibilita
obter uma faixa de temperatura de –100 °C
a +200 °C com o gradiente de tempera-tura
de até 70 K/min. Após isso, são feitos
testes de vibração com cargas máximas
de 50 G até que a unidade finalmente atinja
seu limite e seja destruída. O procedimento
de teste mais severo é a combinação dos
testes de temperatura e vibração.

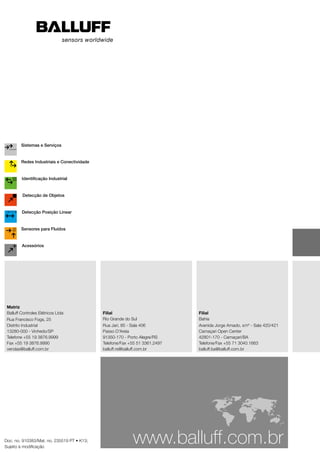

www.balluff.com.br

Sistemas e Serviços
Redes Industriais e Conectividade
Identificação Industrial
Detecção de Objetos
Detecção Posição Linear
Sensores para Fluídos
Acessórios
Matriz
Balluff Controles Elétricos Ltda
Rua Francisco Foga, 25
Distrito Industrial
13280-000 - Vinhedo/SP
Telefone +55 19 3876.9999
Fax +55 19 3876.9990
vendas@balluff.com.br
Filial
Rio Grande do Sul
Rua Jari, 85 - Sala 406
Passo D'Areia
91350-170 - Porto Alegre/RS
Telefone/Fax +55 51 3361.2497
balluff.rs@balluff.com.br
Filial
Bahia
Avenida Jorge Amado, s/nº - Sala 420/421
Camaçari Open Center
42801-170 - Camaçari/BA
Telefone/Fax +55 71 3040.1663
balluff.ba@balluff.com.br
www.balluff.com.br
Doc. no. 910383/Mat. no. 235519 PT • K13;
Sujeito à modificação

Balluff na Indústria de Energia - Sensores e transdutores para alta segurança e eficiência

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Balluff na Indústria de Energia - Sensores e transdutores para alta segurança e eficiência

Mais de Bernd Schneider

Balluff na Indústria de Energia - Sensores e transdutores para alta segurança e eficiência
