Profº MSc Jimi Aislan
Regulamentos de
Tráfego Aéreo
Nacional
Nível II
Regulamentos de
Tráfego Aéreo
Nacional
Nível II
Regulamentos de
Tráfego Aéreo
Nacional
Nível II
Regulamentos de
Tráfego Aéreo
Nacional
Nível II
Aula08 – Espaços e Serviços de Tráfego AéreoAula08 – Espaços e Serviços de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

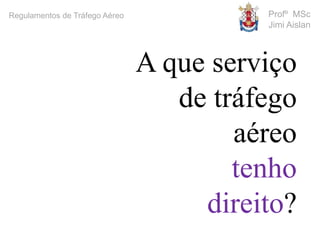

A que serviço
de tráfego
aéreo
tenho
direito?
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

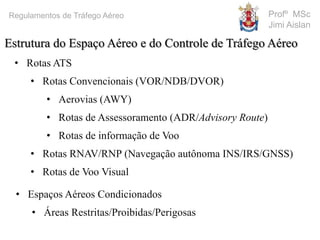

• Rotas ATS
• Rotas Convencionais (VOR/NDB/DVOR)
• Aerovias (AWY)
• Rotas de Assessoramento (ADR/Advisory Route)
• Rotas de informação de Voo
• Rotas RNAV/RNP (Navegação autônoma INS/IRS/GNSS)
• Rotas de Voo Visual
Estrutura do Espaço Aéreo e do Controle de Tráfego Aéreo
• Espaços Aéreos Condicionados
• Áreas Restritas/Proibidas/Perigosas
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

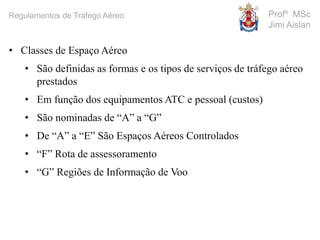

• Classes de Espaço Aéreo
• São definidas as formas e os tipos de serviços de tráfego aéreo
prestados
• Em função dos equipamentos ATC e pessoal (custos)
• São nominadas de “A” a “G”
• De “A” a “E” São Espaços Aéreos Controlados
• “F” Rota de assessoramento
• “G” Regiões de Informação de Voo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

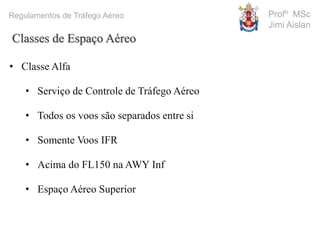

• Classe Alfa
• Serviço de Controle de Tráfego Aéreo
• Todos os voos são separados entre si
• Somente Voos IFR
• Acima do FL150 na AWY Inf
• Espaço Aéreo Superior
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

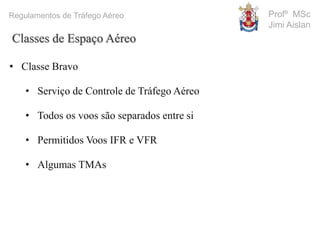

• Classe Bravo
• Serviço de Controle de Tráfego Aéreo
• Todos os voos são separados entre si
• Permitidos Voos IFR e VFR
• Algumas TMAs
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

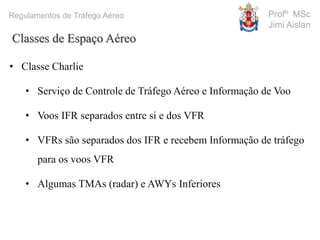

• Classe Charlie
• Serviço de Controle de Tráfego Aéreo e Informação de Voo
• Voos IFR separados entre si e dos VFR
• VFRs são separados dos IFR e recebem Informação de tráfego
para os voos VFR
• Algumas TMAs (radar) e AWYs Inferiores
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

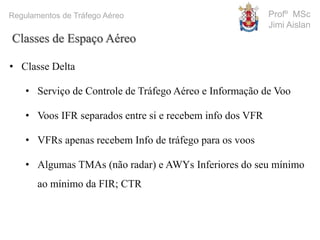

• Classe Delta
• Serviço de Controle de Tráfego Aéreo e Informação de Voo
• Voos IFR separados entre si e recebem info dos VFR
• VFRs apenas recebem Info de tráfego para os voos
• Algumas TMAs (não radar) e AWYs Inferiores do seu mínimo
ao mínimo da FIR; CTR
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

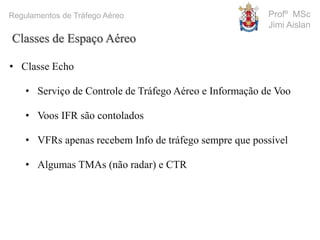

• Classe Echo
• Serviço de Controle de Tráfego Aéreo e Informação de Voo
• Voos IFR são contolados
• VFRs apenas recebem Info de tráfego sempre que possível
• Algumas TMAs (não radar) e CTR
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
• Classe Fox
• Serviço de Assessoramento e Informação de Voo quando
requerido
• Permitidos Voos IFR e VFR (Assessoramento só p/IFR)
• Rotas de Assessoramento
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

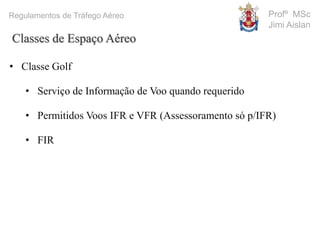

• Classe Golf
• Serviço de Informação de Voo quando requerido
• Permitidos Voos IFR e VFR (Assessoramento só p/IFR)
• FIR
Classes de Espaço Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

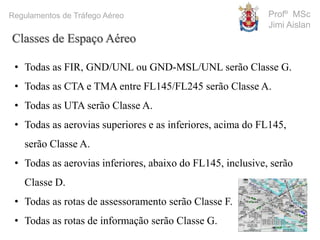

Classes de Espaço Aéreo
• Todas as FIR, GND/UNL ou GND-MSL/UNL serão Classe G.
• Todas as CTA e TMA entre FL145/FL245 serão Classe A.
• Todas as UTA serão Classe A.
• Todas as aerovias superiores e as inferiores, acima do FL145,
serão Classe A.
• Todas as aerovias inferiores, abaixo do FL145, inclusive, serão
Classe D.
• Todas as rotas de assessoramento serão Classe F.
• Todas as rotas de informação serão Classe G.
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos ATS
• Região de Informação de FIR
• CINDACTAs
• Espaços Aéreos Controlados
• Zona de Tráfego de Aeródromo (Com TWR) – ATZ
• Zona de Controle – CTR
• Área de Controle Terminal – TMA
• Área de Controle Inferior – CTA
• Área de Controle Superior - UTA
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos ATS

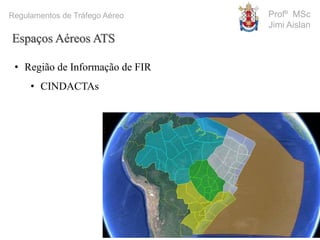

• Região de Informação de FIR
• CINDACTAs
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos Controlados

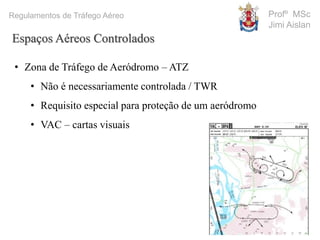

• Zona de Tráfego de Aeródromo – ATZ
• Não é necessariamente controlada / TWR
• Requisito especial para proteção de um aeródromo
• VAC – cartas visuais
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos Controlados
• Zona de Controle – CTR
• Ad homologados IFR
• Procedimentos e cartas saída/chegada
• Limites e classificação ENR-2
• Balizada auxílio
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos Controlados

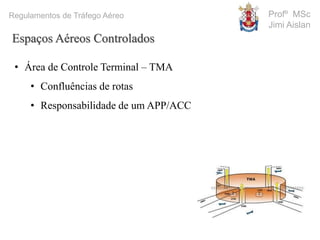

• Área de Controle Terminal – TMA
• Confluências de rotas
• Responsabilidade de um APP/ACC
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos Controlados

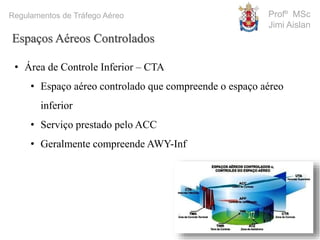

• Área de Controle Inferior – CTA
• Espaço aéreo controlado que compreende o espaço aéreo
inferior
• Serviço prestado pelo ACC
• Geralmente compreende AWY-Inf
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
Espaços Aéreos Controlados

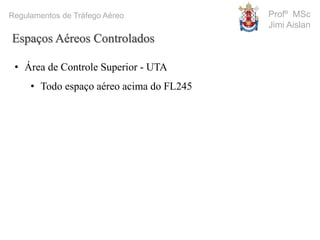

• Área de Controle Superior - UTA
• Todo espaço aéreo acima do FL245
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

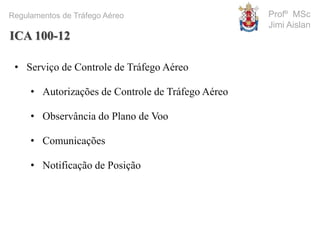

• Serviço de Controle de Tráfego Aéreo
• Autorizações de Controle de Tráfego Aéreo
• Observância do Plano de Voo
• Comunicações
• Notificação de Posição
ICA 100-12
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

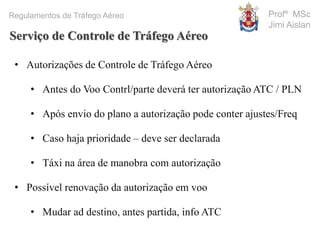

• Autorizações de Controle de Tráfego Aéreo
• Antes do Voo Contrl/parte deverá ter autorização ATC / PLN
• Após envio do plano a autorização pode conter ajustes/Freq
• Caso haja prioridade – deve ser declarada
• Táxi na área de manobra com autorização
• Possível renovação da autorização em voo
• Mudar ad destino, antes partida, info ATC
Serviço de Controle de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

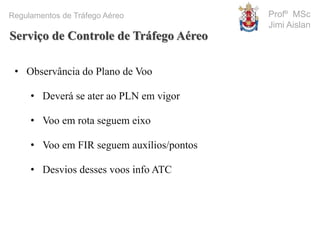

• Observância do Plano de Voo
• Deverá se ater ao PLN em vigor
• Voo em rota seguem eixo
• Voo em FIR seguem auxílios/pontos
• Desvios desses voos info ATC
Serviço de Controle de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

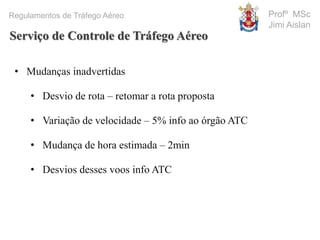

• Mudanças inadvertidas
• Desvio de rota – retomar a rota proposta
• Variação de velocidade – 5% info ao órgão ATC
• Mudança de hora estimada – 2min
• Desvios desses voos info ATC
Serviço de Controle de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

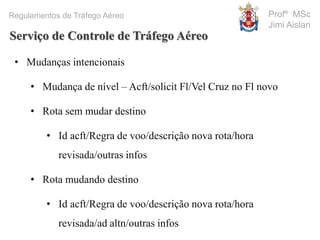

• Mudanças intencionais
• Mudança de nível – Acft/solicit Fl/Vel Cruz no Fl novo
• Rota sem mudar destino
• Id acft/Regra de voo/descrição nova rota/hora
revisada/outras infos
• Rota mudando destino
• Id acft/Regra de voo/descrição nova rota/hora
revisada/ad altn/outras infos
Serviço de Controle de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

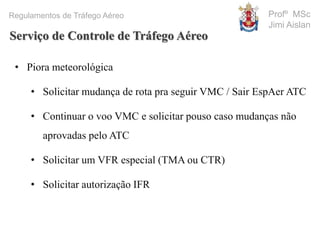

• Piora meteorológica
• Solicitar mudança de rota pra seguir VMC / Sair EspAer ATC
• Continuar o voo VMC e solicitar pouso caso mudanças não
aprovadas pelo ATC
• Solicitar um VFR especial (TMA ou CTR)
• Solicitar autorização IFR
Serviço de Controle de Tráfego Aéreo
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo
• Comunicações
• Bilateral com ATC compulsório/SELCAL
Serviço de Controle de Tráfego Aéreo
• Falha de comunicações (7600)
• VMC
• Prosseguir visual e pousar Ad adequado + próximo
• Seguir IFR segundo piloto
• IMC/IFR
• Manter PLN apresentado/descer no pto previsto/proced
previsto para o pto
• Transmitir às cegas
Profº MSc
Jimi Aislan
Regulamentos de Tráfego Aéreo

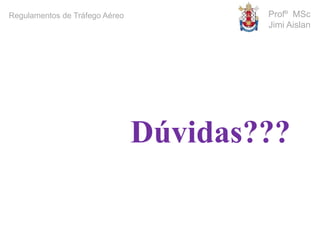

Dúvidas???
Profº MSc
Jimi Aislan

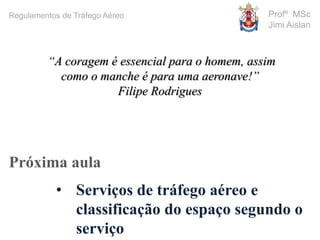

Próxima aula
• Serviços de tráfego aéreo e
classificação do espaço segundo o
serviço
Regulamentos de Tráfego Aéreo
“A coragem é essencial para o homem, assim
como o manche é para uma aeronave!”
Filipe Rodrigues
