O documento discute os componentes fundamentais do hardware de computadores, incluindo: (1) o sistema central composto por CPU, ULA e memória principal; (2) diferentes tipos de memória como RAM, ROM e memória auxiliar; e (3) periféricos de entrada e saída.
Mais conteúdo relacionado
Hardware
- 1. Hardware Informática Professor: Marcos EloiBasilio E-mail: mebasilio@gmail.com

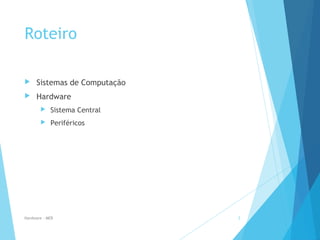

- 2. Roteiro Sistemas deComputação Hardware Sistema Central Periféricos Hardware - MEB 2

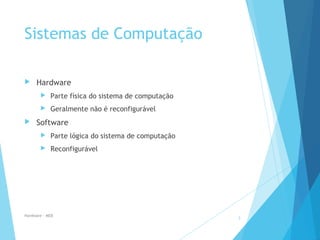

- 3. Sistemas de Computação Hardware Parte física do sistema de computação Geralmente não é reconfigurável Software Parte lógica do sistema de computação Reconfigurável Hardware - MEB 3

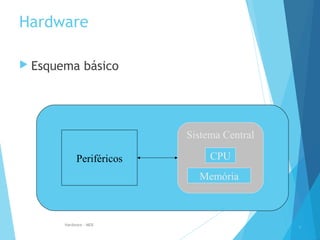

- 4. Hardware Esquema básico 4 Hardware- MEB Periféricos Sistema Central CPU Memória

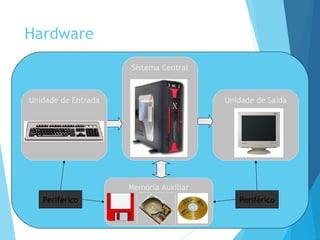

- 5. Hardware PUCRS/FACIN - Introduçãoà Informática 5 Memória Auxiliar Sistema Central Unidade de SaídaUnidade de Entrada Periférico Periférico

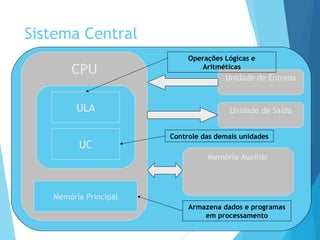

- 6. Sistema Central PUCRS/FACIN -Introdução à Informática 6 CPU ULA UC Memória Principal Memória Auxiliar Unidade de Saída Unidade de Entrada Operações Lógicas e Aritméticas Controle das demais unidades Armazena dados e programas em processamento

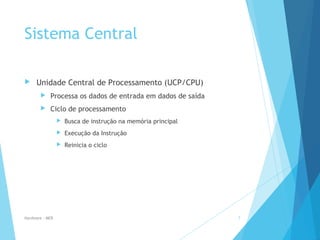

- 7. Sistema Central UnidadeCentral de Processamento (UCP/CPU) Processa os dados de entrada em dados de saída Ciclo de processamento Busca de instrução na memória principal Execução da Instrução Reinicia o ciclo Hardware - MEB 7

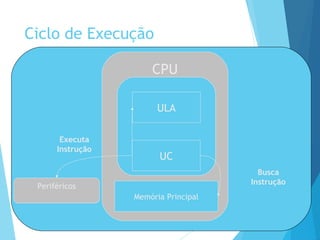

- 8. Ciclo de Execução PUCRS/FACIN- Introdução à Informática 8 CPU ULA UC Memória Principal Busca Instrução Executa Instrução Periféricos

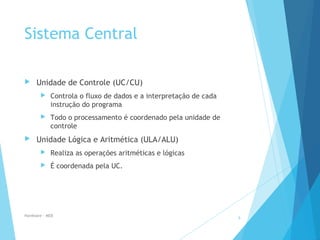

- 9. Sistema Central Unidadede Controle (UC/CU) Controla o fluxo de dados e a interpretação de cada instrução do programa Todo o processamento é coordenado pela unidade de controle Unidade Lógica e Aritmética (ULA/ALU) Realiza as operações aritméticas e lógicas É coordenada pela UC. Hardware - MEB 9

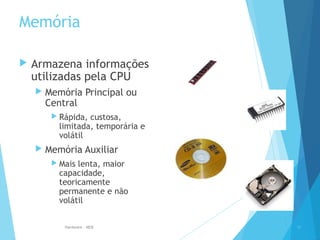

- 10. Memória Armazena informações utilizadaspela CPU Memória Principal ou Central Rápida, custosa, limitada, temporária e volátil Memória Auxiliar Mais lenta, maior capacidade, teoricamente permanente e não volátil 10Hardware - MEB

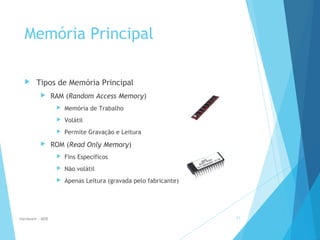

- 11. Memória Principal Tiposde Memória Principal RAM (Random Access Memory) Memória de Trabalho Volátil Permite Gravação e Leitura ROM (Read Only Memory) Fins Específicos Não volátil Apenas Leitura (gravada pelo fabricante) Hardware - MEB 11

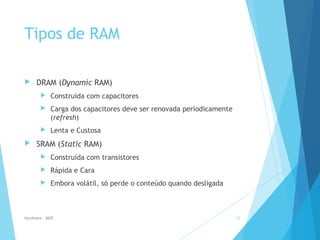

- 12. Tipos de RAM DRAM (Dynamic RAM) Construída com capacitores Carga dos capacitores deve ser renovada periodicamente (refresh) Lenta e Custosa SRAM (Static RAM) Construída com transistores Rápida e Cara Embora volátil, só perde o conteúdo quando desligada Hardware - MEB 12

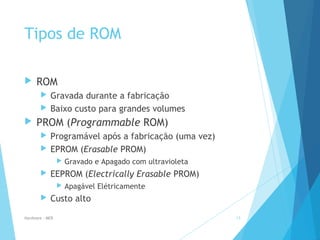

- 13. Tipos de ROM ROM Gravada durante a fabricação Baixo custo para grandes volumes PROM (Programmable ROM) Programável após a fabricação (uma vez) EPROM (Erasable PROM) Gravado e Apagado com ultravioleta EEPROM (Electrically Erasable PROM) Apagável Elétricamente Custo alto Hardware - MEB 13

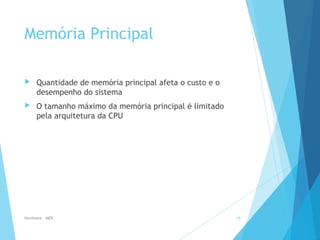

- 14. Memória Principal Quantidadede memória principal afeta o custo e o desempenho do sistema O tamanho máximo da memória principal é limitado pela arquitetura da CPU Hardware - MEB 14

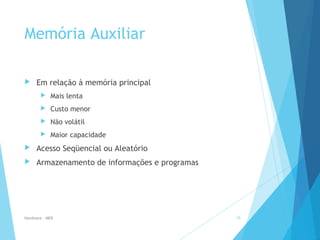

- 15. Memória Auxiliar Emrelação à memória principal Mais lenta Custo menor Não volátil Maior capacidade Acesso Seqüencial ou Aleatório Armazenamento de informações e programas Hardware - MEB 15

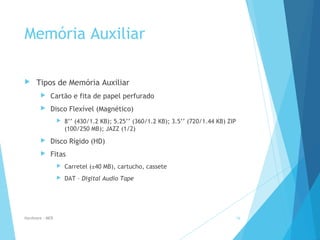

- 16. Memória Auxiliar Tiposde Memória Auxiliar Cartão e fita de papel perfurado Disco Flexível (Magnético) 8’’ (430/1.2 KB); 5.25’’ (360/1.2 KB); 3.5’’ (720/1.44 KB) ZIP (100/250 MB); JAZZ (1/2) Disco Rígido (HD) Fitas Carretel (±40 MB), cartucho, cassete DAT – Digital Audio Tape Hardware - MEB 16

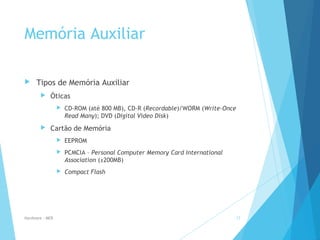

- 17. Memória Auxiliar Tiposde Memória Auxiliar Óticas CD-ROM (até 800 MB), CD-R (Recordable)/WORM (Write-Once Read Many); DVD (Digital Video Disk) Cartão de Memória EEPROM PCMCIA – Personal Computer Memory Card International Association (±200MB) Compact Flash Hardware - MEB 17

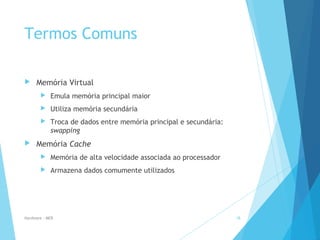

- 18. Termos Comuns MemóriaVirtual Emula memória principal maior Utiliza memória secundária Troca de dados entre memória principal e secundária: swapping Memória Cache Memória de alta velocidade associada ao processador Armazena dados comumente utilizados Hardware - MEB 18

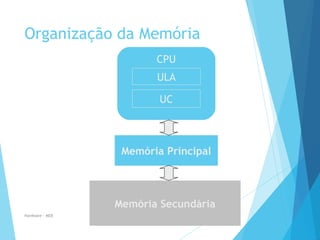

- 19. Organização da Memória Hardware- MEB 19 CPU ULA UC Memória Principal Memória Secundária

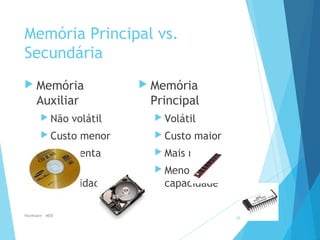

- 20. Memória Principal vs. Secundária Memória Auxiliar Não volátil Custo menor Mais Lenta Maior Capacidade Memória Principal Volátil Custo maior Mais rápida Menor capacidade Hardware - MEB 20

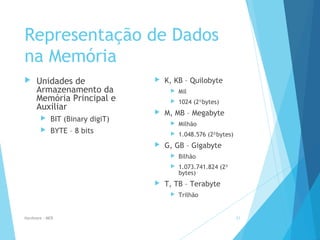

- 21. Representação de Dados naMemória Unidades de Armazenamento da Memória Principal e Auxiliar BIT (Binary digiT) BYTE – 8 bits K, KB – Quilobyte Mil 1024 (210 bytes) M, MB – Megabyte Milhão 1.048.576 (220 bytes) G, GB – Gigabyte Bilhão 1.073.741.824 (230 bytes) T, TB – Terabyte Trilhão Hardware - MEB 21

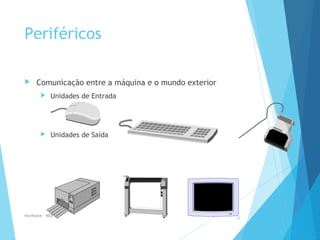

- 22. Periféricos Comunicação entrea máquina e o mundo exterior Unidades de Entrada Unidades de Saída Hardware - MEB 22
- 23. Dispositivos de Entrada Convertem dados em sinais utilizáveis pelo computador Teclado Mesa Digitalizadora Tela sensível ao toque Caneta Luminosa Joystick Mouse Hardware - MEB 23

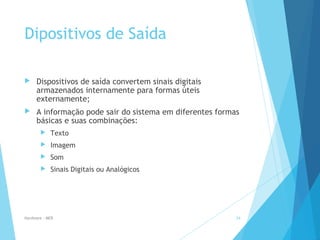

- 24. Dipositivos de Saída Dispositivos de saída convertem sinais digitais armazenados internamente para formas úteis externamente; A informação pode sair do sistema em diferentes formas básicas e suas combinações: Texto Imagem Som Sinais Digitais ou Analógicos Hardware - MEB 24

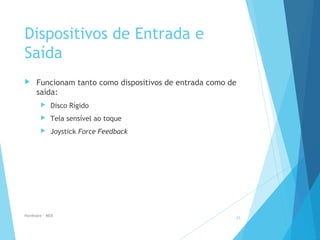

- 25. Dispositivos de Entradae Saída Funcionam tanto como dispositivos de entrada como de saída: Disco Rígido Tela sensível ao toque Joystick Force Feedback Hardware - MEB 25
- 26. Dispositivos de Entrada Teclado Caneta Luminosa Identificação de elementos da tela Mouse Trackball Touchpad Hardware - MEB 26

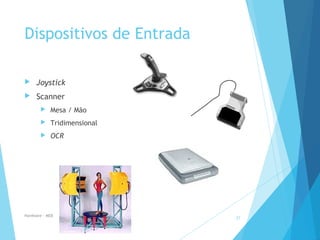

- 27. Dispositivos de Entrada Joystick Scanner Mesa / Mão Tridimensional OCR Hardware - MEB 27

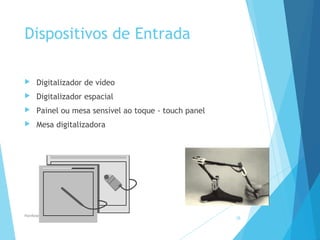

- 28. Dispositivos de Entrada Digitalizador de vídeo Digitalizador espacial Painel ou mesa sensível ao toque - touch panel Mesa digitalizadora Hardware - MEB 28

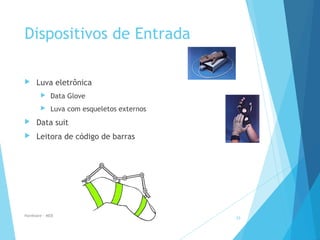

- 29. Dispositivos de Entrada Luva eletrônica Data Glove Luva com esqueletos externos Data suit Leitora de código de barras Hardware - MEB 29

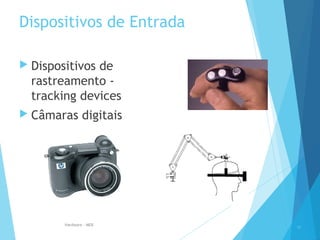

- 30. Dispositivos de Entrada Dispositivos de rastreamento - tracking devices Câmaras digitais 30 Hardware - MEB

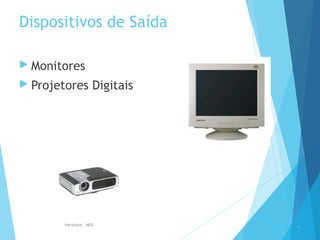

- 31. Dispositivos de Saída Monitores Projetores Digitais 31 Hardware - MEB

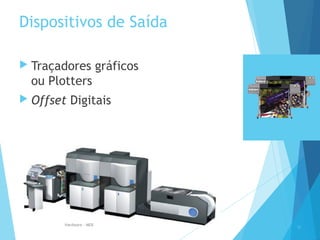

- 32. Dispositivos de Saída Traçadores gráficos ou Plotters Offset Digitais 32 Hardware - MEB

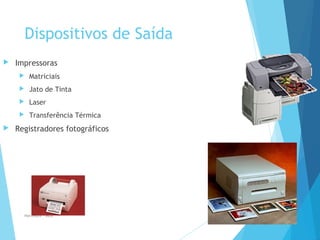

- 33. Dispositivos de Saída Hardware- MEB 33 Impressoras Matriciais Jato de Tinta Laser Transferência Térmica Registradores fotográficos

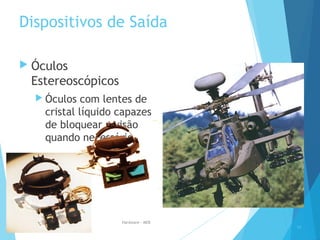

- 34. Dispositivos de Saída Óculos Estereoscópicos Óculos com lentes de cristal líquido capazes de bloquear a visão quando necessário 34 Hardware - MEB

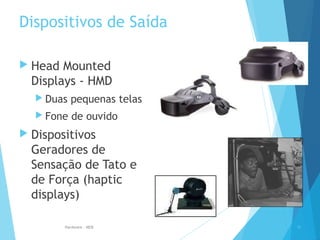

- 35. Dispositivos de Saída Head Mounted Displays - HMD Duas pequenas telas Fone de ouvido Dispositivos Geradores de Sensação de Tato e de Força (haptic displays) 35Hardware - MEB

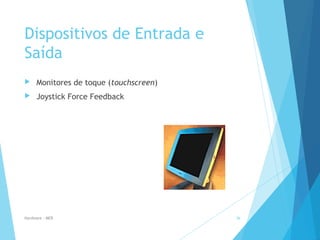

- 36. Dispositivos de Entradae Saída Monitores de toque (touchscreen) Joystick Force Feedback Hardware - MEB 36

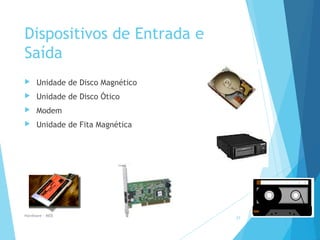

- 37. Dispositivos de Entradae Saída Unidade de Disco Magnético Unidade de Disco Ótico Modem Unidade de Fita Magnética Hardware - MEB 37

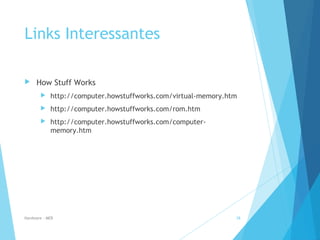

- 38. Links Interessantes HowStuff Works http://computer.howstuffworks.com/virtual-memory.htm http://computer.howstuffworks.com/rom.htm http://computer.howstuffworks.com/computer- memory.htm Hardware - MEB 38
