O documento descreve os principais componentes e modelos de telescópios, incluindo refratores e refletores, e explica conceitos como aumento, montagens equatoriais e diferentes tipos de lentes. Também fornece exemplos de cálculos e imagens para ilustrar os tópicos discutidos.

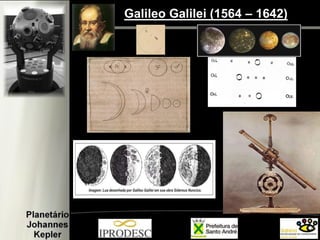

2. Galileo Galilei (1564 – 1642)

3. Conhecendo um Telescópio
Cotovelo
Ocular
Buscadora
Tubo
Lente Objetiva
Berço
Cabos de ajuste fino
Base
Focalizador
Tripé
Foto: http://www.netserv31.com/ecommerce_site/arquivos7886/arquivos/Octans70EQ.jpg
Modelo Refrator
Montagem
Contra peso

4. Conhecendo um Telescópio

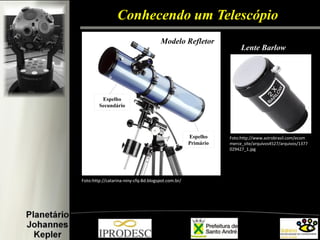

Espelho Primário
Espelho Secundário
Foto:http://catarina-niny-cfq-8d.blogspot.com.br/
Foto:http://www.astrobrasil.com/ecommerce_site/arquivos4527/arquivos/1377029427_1.jpg
Modelo Refletor
Lente Barlow

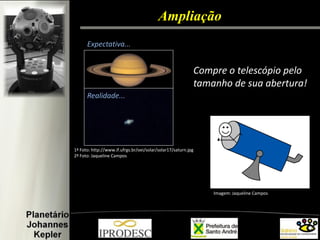

5. Ampliação
Expectativa...
Realidade...
1ª Foto: http://www.if.ufrgs.br/oei/solar/solar17/saturn.jpg 2ª Foto: Jaqueline Campos
Compre o telescópio pelo tamanho de sua abertura!
Imagem: Jaqueline Campos

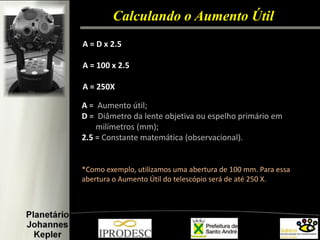

6. Calculando o Aumento Útil
A = D x 2.5
A = 100 x 2.5
A = 250X
A = Aumento útil;
D = Diâmetro da lente objetiva ou espelho primário em
milímetros (mm);
2.5 = Constante matemática (observacional).
*Como exemplo, utilizamos uma abertura de 100 mm. Para essa abertura o Aumento Útil do telescópio será de até 250 X.

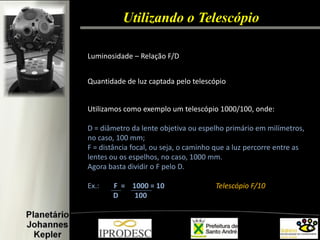

7. Utilizando o Telescópio
Luminosidade – Relação F/D
Quantidade de luz captada pelo telescópio
Utilizamos como exemplo um telescópio 1000/100, onde:
D = diâmetro da lente objetiva ou espelho primário em milímetros, no caso, 100 mm; F = distância focal, ou seja, o caminho que a luz percorre entre as lentes ou os espelhos, no caso, 1000 mm.
Agora basta dividir o F pelo D.
Ex.: F = 1000 = 10 Telescópio F/10 D 100

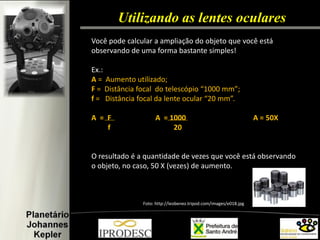

8. Utilizando as lentes oculares
Você pode calcular a ampliação do objeto que você está observando de uma forma bastante simples!
Ex.:
A = Aumento utilizado; F = Distância focal do telescópio “1000 mm”; f = Distância focal da lente ocular “20 mm”.
A = F A = 1000 A = 50X f 20
O resultado é a quantidade de vezes que você está observando o objeto, no caso, 50 X (vezes) de aumento.
Foto: http://leobenez.tripod.com/images/e018.jpg

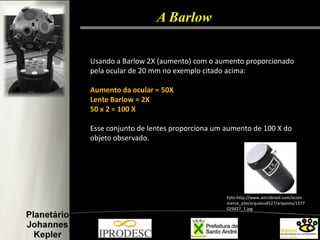

9. Usando a Barlow 2X (aumento) com o aumento proporcionado pela ocular de 20 mm no exemplo citado acima:
Aumento da ocular = 50X
Lente Barlow = 2X
50 x 2 = 100 X
Esse conjunto de lentes proporciona um aumento de 100 X do objeto observado.
Foto:http://www.astrobrasil.com/ecommerce_site/arquivos4527/arquivos/1377029427_1.jpg
A Barlow

10. Telescópio refrator e refletor

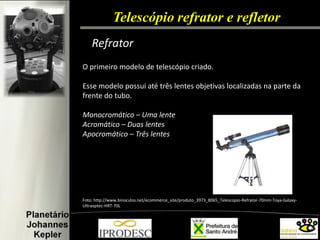

Refrator
O primeiro modelo de telescópio criado.
Esse modelo possui até três lentes objetivas localizadas na parte da frente do tubo.
Monocromático – Uma lente
Acromático – Duas lentes
Apocromático – Três lentes
Foto: http://www.binoculos.net/ecommerce_site/produto_3973_8065_Telescopio-Refrator-70mm-Toya-Galaxy- Ultraoptec-HRT-70L

11. Telescópio refrator e refletor
Refrator
Imagem: Antônio Martini Junior

12. Telescópio refrator e refletor

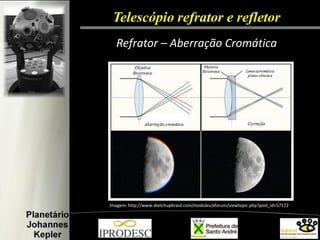

Refrator – Aberração Cromática
Imagem: http://www.sketchupbrasil.com/modules/xforum/viewtopic.php?post_id=57172

13. Telescópio refrator e refletor

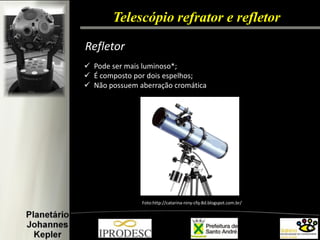

Refletor
Pode ser mais luminoso*;
É composto por dois espelhos;
Não possuem aberração cromática
Foto:http://catarina-niny-cfq-8d.blogspot.com.br/

14. Telescópio refrator e refletor

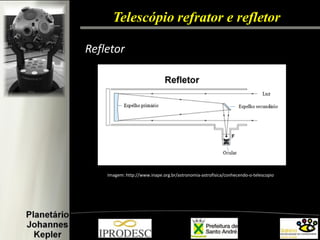

Refletor
Imagem: http://www.inape.org.br/astronomia-astrofisica/conhecendo-o-telescopio

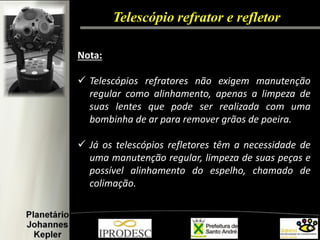

15. Telescópio refrator e refletor
Nota:
Telescópios refratores não exigem manutenção regular como alinhamento, apenas a limpeza de suas lentes que pode ser realizada com uma bombinha de ar para remover grãos de poeira.
Já os telescópios refletores têm a necessidade de uma manutenção regular, limpeza de suas peças e possível alinhamento do espelho, chamado de colimação.

16. Modelos de Refletores
Imagem e foto: http://www.telescopiosastronomicos.com.br/refletores.html
Telescópio Newtoniano
Espelho primário côncavo;
Espelho secundário plano inclinado a 45°;
Ocular localizada na lateral do tubo.

17. Telescópio refrator e refletor

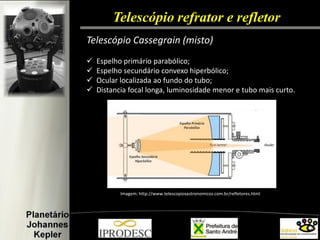

Telescópio Cassegrain (misto)
Espelho primário parabólico;
Espelho secundário convexo hiperbólico;
Ocular localizada ao fundo do tubo;
Distancia focal longa, luminosidade menor e tubo mais curto.
Imagem: http://www.telescopiosastronomicos.com.br/refletores.html

18. Telescópio refrator e refletor
Telescópio Espacial Hubble
Imagem: http://gacarlsagan.blogspot.com.br

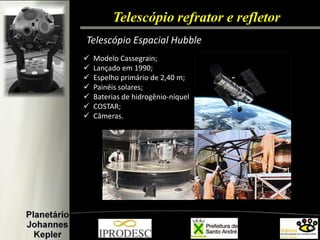

19. Telescópio refrator e refletor
Telescópio Espacial Hubble
Modelo Cassegrain;
Lançado em 1990;
Espelho primário de 2,40 m;
Painéis solares;
Baterias de hidrogênio-níquel
COSTAR;
Câmeras.

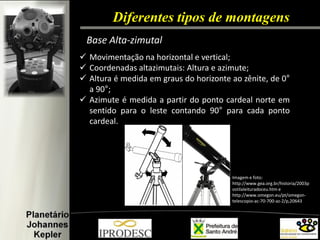

20. Diferentes tipos de montagens
Base Alta-zimutal
Movimentação na horizontal e vertical;
Coordenadas altazimutais: Altura e azimute;
Altura é medida em graus do horizonte ao zênite, de 0° a 90°;
Azimute é medida a partir do ponto cardeal norte em sentido para o leste contando 90° para cada ponto cardeal.
Imagem e foto: http://www.gea.org.br/historia/2003postilaleituradoceu.htm e http://www.omegon.eu/pt/omegon- telescopio-ac-70-700-az-2/p,20643

21. Diferentes tipos de montagens
Montagem Equatorial
Foto: http://www.astroshop.de/fr/telescope-omegon-n-150-750-eq-3/p,13764 Adaptada por Jaqueline Campos

22. Diferentes tipos de montagens

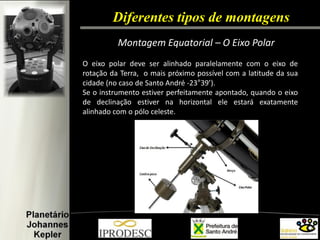

Montagem Equatorial – O Eixo Polar
O eixo polar deve ser alinhado paralelamente com o eixo de rotação da Terra, o mais próximo possível com a latitude da sua cidade (no caso de Santo André -23°39’). Se o instrumento estiver perfeitamente apontado, quando o eixo de declinação estiver na horizontal ele estará exatamente alinhado com o pólo celeste.

23. Diferentes tipos de montagens
Montagem Equatorial – O Pólo Celeste Sul
Imagem: http://pequenoastronomo.blogspot.com.br/2011/05/como-encontrar- o-polo-celeste-sul-e- o.html
Madeiro
maior

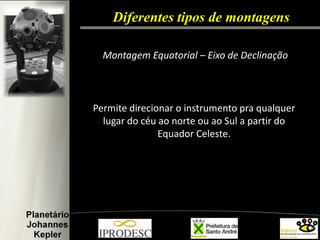

24. Diferentes tipos de montagens
Montagem Equatorial – Eixo de Declinação
Permite direcionar o instrumento pra qualquer lugar do céu ao norte ou ao Sul a partir do Equador Celeste.

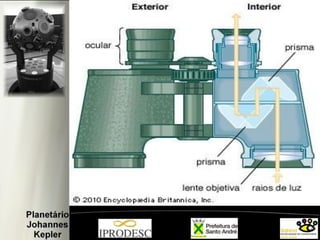

25. Binóculos

28. Campo de visão

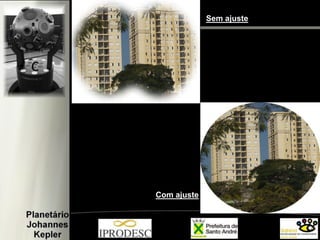

29. •C
Sem ajuste
Com ajuste
