Equipamentos observa sol calil

Equipamentos para observação do Sol e
observação do Sol com telescópio
Marcos Calil

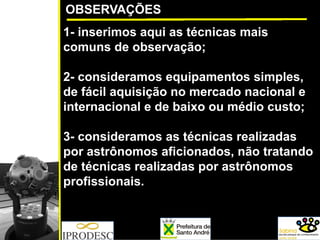

OBSERVAÇÕES
1- inserimos aqui as técnicas mais
comuns de observação;
2- consideramos equipamentos simples,
de fácil aquisição no mercado nacional e
internacional e de baixo ou médio custo;
3- consideramos as técnicas realizadas
por astrônomos aficionados, não tratando
de técnicas realizadas por astrônomos
profissionais.

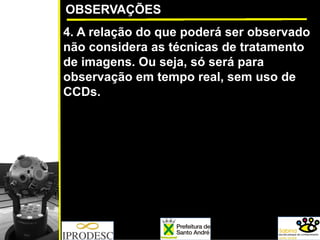

OBSERVAÇÕES
4. A relação do que poderá ser observado
não considera as técnicas de tratamento
de imagens. Ou seja, só será para
observação em tempo real, sem uso de
CCDs.

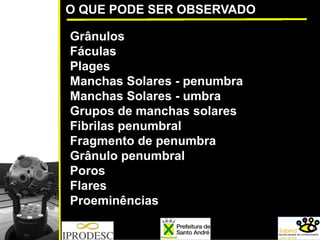

O QUE PODE SER OBSERVADO
Grânulos
Fáculas
Plages
Manchas Solares - penumbra
Manchas Solares - umbra
Grupos de manchas solares
Fibrilas penumbral
Fragmento de penumbra
Grânulo penumbral
Poros
Flares
Proeminências

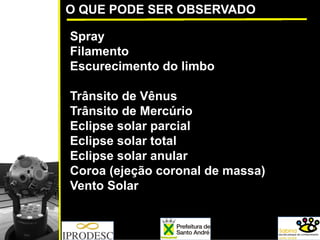

O QUE PODE SER OBSERVADO
Spray
Filamento
Escurecimento do limbo
Trânsito de Vênus
Trânsito de Mercúrio
Eclipse solar parcial
Eclipse solar total
Eclipse solar anular
Coroa (ejeção coronal de massa)
Vento Solar

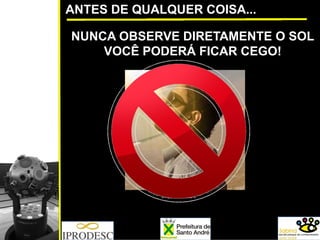

ANTES DE QUALQUER COISA...
NUNCA OBSERVE DIRETAMENTE O SOL
VOCÊ PODERÁ FICAR CEGO!

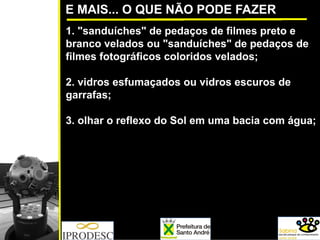

E MAIS... O QUE NÃO PODE FAZER
1. "sanduíches" de pedaços de filmes preto e
branco velados ou "sanduíches" de pedaços de
filmes fotográficos coloridos velados;
2. vidros esfumaçados ou vidros escuros de
garrafas;
3. olhar o reflexo do Sol em uma bacia com água;

E MAIS... O QUE NÃO PODE FAZER
4. óculos escuros, lentes polaróides ou óculos
que "filtram" UV ( de acordo com o fabricante );
5. papéis celofanes de quaisquer cores em
folhas simples ou associados em "sanduíches";
6. NÃO use CDs e raio X;
7. NÃO utilize telescópios refratores (telescópios
com espelhos) sem filtro solar na parte frontal
para observação do Sol.

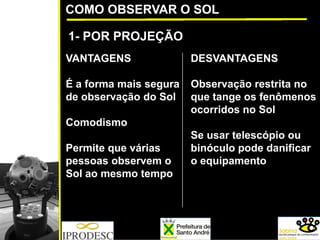

COMO OBSERVAR O SOL
1- POR PROJEÇÃO
VANTAGENS
É a forma mais segura
de observação do Sol
Comodismo
Permite que várias
pessoas observem o
Sol ao mesmo tempo
DESVANTAGENS
Observação restrita no
que tange os fenômenos
ocorridos no Sol
Se usar telescópio ou
binóculo pode danificar
o equipamento

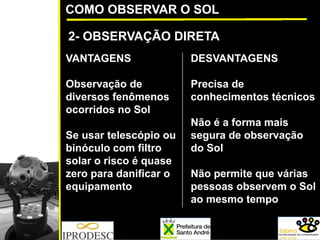

COMO OBSERVAR O SOL
2- OBSERVAÇÃO DIRETA
VANTAGENS
Observação de
diversos fenômenos
ocorridos no Sol
Se usar telescópio ou
binóculo com filtro
solar o risco é quase
zero para danificar o
equipamento
DESVANTAGENS
Precisa de
conhecimentos técnicos
Não é a forma mais
segura de observação
do Sol
Não permite que várias
pessoas observem o Sol
ao mesmo tempo

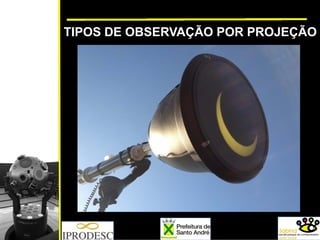

TIPOS DE OBSERVAÇÃO POR PROJEÇÃO

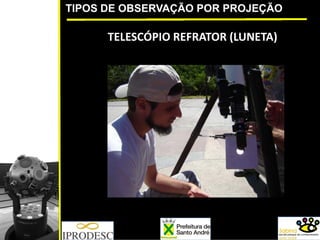

TELESCÓPIO REFRATOR (LUNETA)

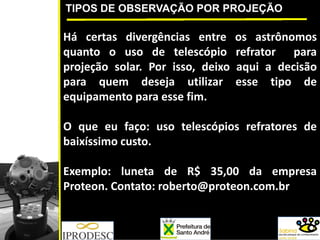

Há certas divergências entre os astrônomos
quanto o uso de telescópio refrator para
projeção solar. Por isso, deixo aqui a decisão
para quem deseja utilizar esse tipo de
equipamento para esse fim.
O que eu faço: uso telescópios refratores de
baixíssimo custo.
Exemplo: luneta de R$ 35,00 da empresa
Proteon. Contato: roberto@proteon.com.br

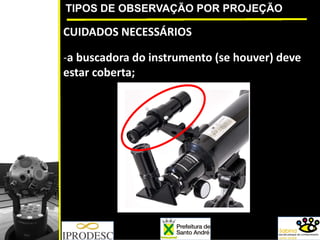

CUIDADOS NECESSÁRIOS
‐a buscadora do instrumento (se houver) deve
estar coberta;

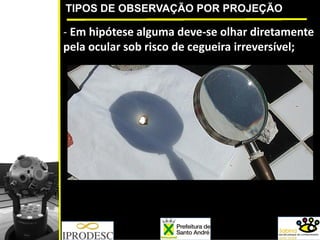

‐ Em hipótese alguma deve‐se olhar diretamente
pela ocular sob risco de cegueira irreversível;

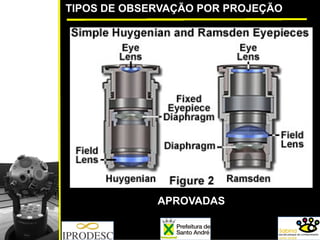

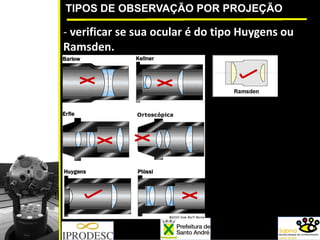

‐ verificar se sua ocular é do tipo Huygens ou
Ramsden.

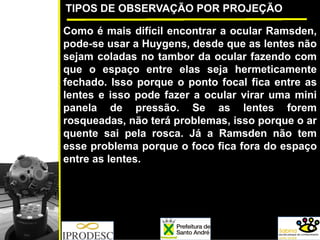

Como é mais difícil encontrar a ocular Ramsden,
pode-se usar a Huygens, desde que as lentes não
sejam coladas no tambor da ocular fazendo com
que o espaço entre elas seja hermeticamente
fechado. Isso porque o ponto focal fica entre as
lentes e isso pode fazer a ocular virar uma mini
panela de pressão. Se as lentes forem
rosqueadas, não terá problemas, isso porque o ar
quente sai pela rosca. Já a Ramsden não tem
esse problema porque o foco fica fora do espaço
entre as lentes.

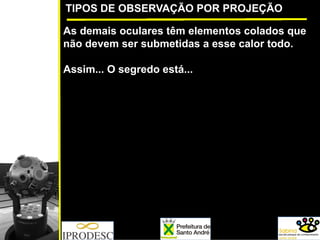

As demais oculares têm elementos colados que
não devem ser submetidas a esse calor todo.
Assim... O segredo está...

APROVADAS

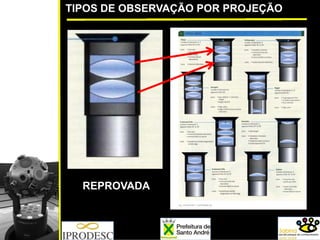

REPROVADA

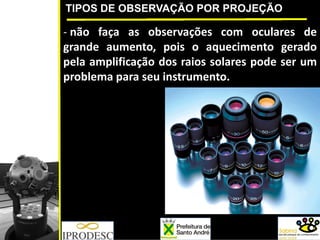

‐ não faça as observações com oculares de
grande aumento, pois o aquecimento gerado
pela amplificação dos raios solares pode ser um
problema para seu instrumento.

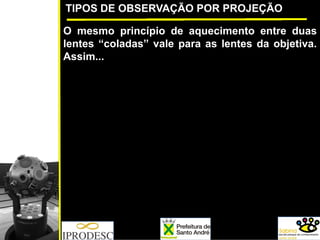

O mesmo princípio de aquecimento entre duas
lentes “coladas” vale para as lentes da objetiva.
Assim...

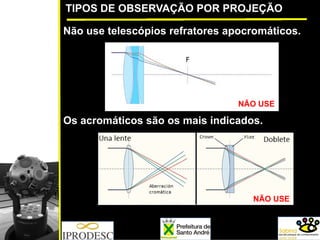

Não use telescópios refratores apocromáticos.
Os acromáticos são os mais indicados.
NÃO USE
NÃO USE

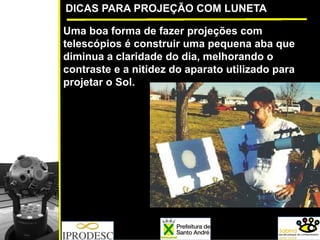

DICAS PARA PROJEÇÃO COM LUNETA
Uma boa forma de fazer projeções com
telescópios é construir uma pequena aba que
diminua a claridade do dia, melhorando o
contraste e a nitidez do aparato utilizado para
projetar o Sol.

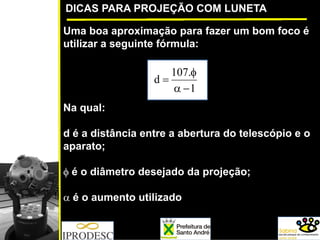

Uma boa aproximação para fazer um bom foco é
utilizar a seguinte fórmula:
Na qual:
d é a distância entre a abertura do telescópio e o
aparato;
φ é o diâmetro desejado da projeção;
α é o aumento utilizado
1
.107
d
−α
φ
=

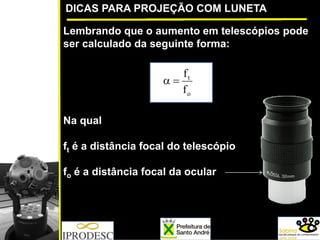

Lembrando que o aumento em telescópios pode
ser calculado da seguinte forma:
Na qual
ft é a distância focal do telescópio
fo é a distância focal da ocular
o
t
f
f
=α

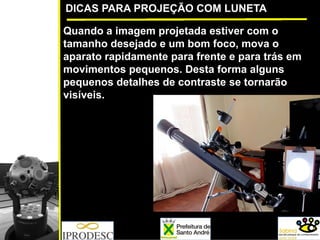

Quando a imagem projetada estiver com o
tamanho desejado e um bom foco, mova o
aparato rapidamente para frente e para trás em
movimentos pequenos. Desta forma alguns
pequenos detalhes de contraste se tornarão
visíveis.

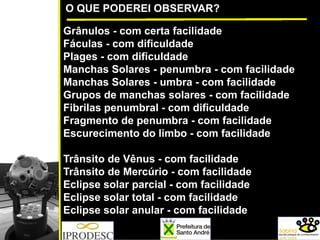

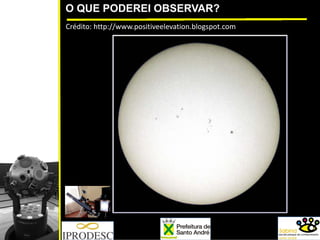

O QUE PODEREI OBSERVAR?
Crédito: http://www.positiveelevation.blogspot.com

Grânulos - com certa facilidade
Fáculas - com dificuldade
Plages - com dificuldade
Manchas Solares - penumbra - com facilidade
Manchas Solares - umbra - com facilidade
Grupos de manchas solares - com facilidade
Fibrilas penumbral - com dificuldade
Fragmento de penumbra - com facilidade
Escurecimento do limbo - com facilidade
Trânsito de Vênus - com facilidade
Trânsito de Mercúrio - com facilidade
Eclipse solar parcial - com facilidade
Eclipse solar total - com facilidade
Eclipse solar anular - com facilidade

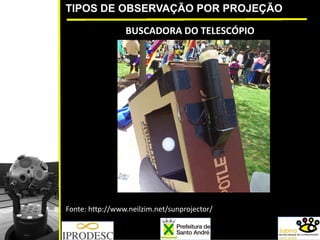

BUSCADORA DO TELESCÓPIO
Fonte: http://www.neilzim.net/sunprojector/

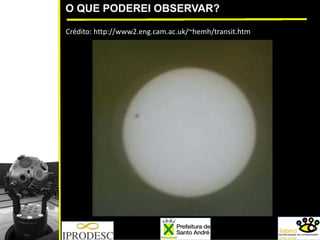

Crédito: http://www2.eng.cam.ac.uk/~hemh/transit.htm

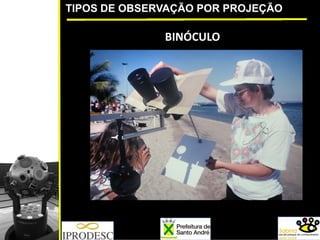

BINÓCULO

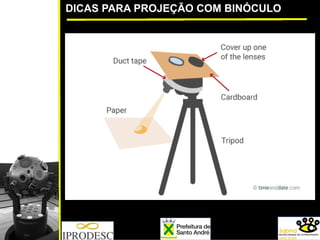

DICAS PARA PROJEÇÃO COM BINÓCULO
Aqui também há certas divergências entre os
astrônomos quanto o uso do binóculo para
projeção solar. Por isso, deixo aqui a decisão
para quem deseja utilizar esse tipo de
equipamento para esse fim.
O que eu faço: uso um binóculo de baixíssimo
custo.
Porém, se caso o prisma estiver desalinhado,
poderá ocorrer derretimento em alguma peça do
binóculo.

Algumas dicas utilizadas para o projeção com
telescópio servem para o binóculo. São elas:
Construa uma pequena aba que diminua a
claridade do dia, melhorando o contraste e a
nitidez do aparato utilizado para projetar o Sol.
No lugar de tapar a buscadora, uma das lentes do
binóculo deverá ser tapada.
Tente deixar num tripé, ao invés de segurar na
mão.

Técnica do espelho e projeção num local escuro
Também válida para o telescópio refrator.

Crédito: http://astroblogger.blogspot.com.au/2005/11/lazing‐on‐sunny‐afternoon.html

Manchas Solares - sem distinção de penumbra e umbra -
com facilidade
Escurecimento do limbo - com dificuldade

Daqui por diante, as maneiras para realizar as
observações por projeções são mais seguras e
indicadas para trabalhar com os alunos.

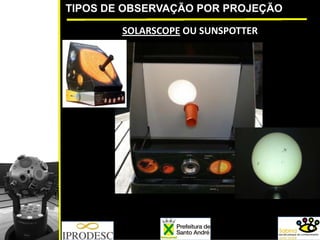

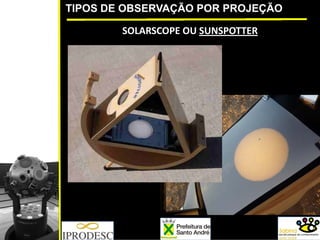

SOLARSCOPE OU SUNSPOTTER

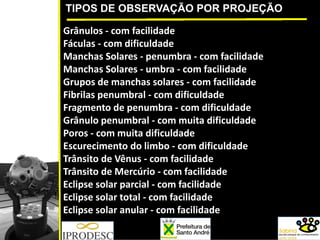

Grânulos ‐ com facilidade
Fáculas ‐ com dificuldade
Manchas Solares ‐ penumbra ‐ com facilidade
Manchas Solares ‐ umbra ‐ com facilidade
Grupos de manchas solares ‐ com facilidade
Fibrilas penumbral ‐ com dificuldade
Fragmento de penumbra ‐ com dificuldade
Grânulo penumbral ‐ com muita dificuldade
Poros ‐ com muita dificuldade
Escurecimento do limbo ‐ com dificuldade
Trânsito de Vênus ‐ com facilidade
Trânsito de Mercúrio ‐ com facilidade
Eclipse solar parcial ‐ com facilidade
Eclipse solar total ‐ com facilidade
Eclipse solar anular ‐ com facilidade

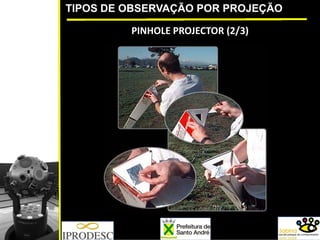

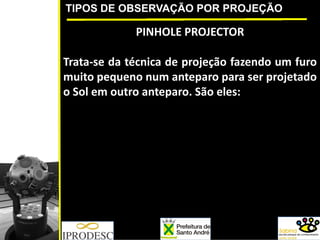

PINHOLE PROJECTOR
Trata‐se da técnica de projeção fazendo um furo
muito pequeno num anteparo para ser projetado
o Sol em outro anteparo. São eles:

FURO NO PAPEL ALUMÍNIO
Fonte: http://www.exploratorium.edu/eclipse/how.html

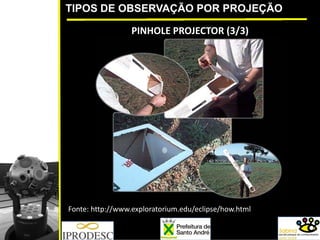

PINHOLE PROJECTOR (1/3)

Fonte: http://www.exploratorium.edu/eclipse/how.html

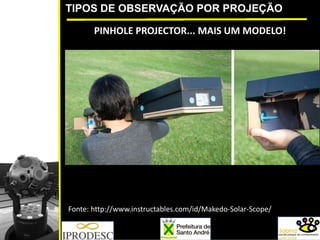

PINHOLE PROJECTOR... MAIS UM MODELO!
Fonte: http://www.instructables.com/id/Makedo‐Solar‐Scope/

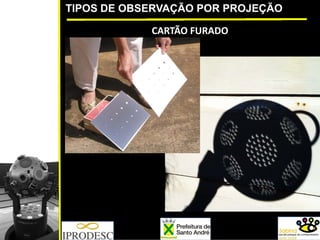

CARTÃO FURADO

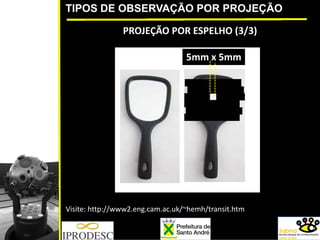

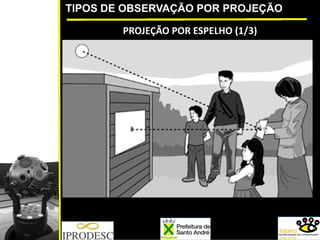

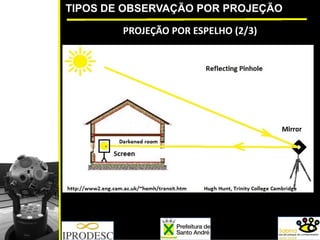

PROJEÇÃO POR ESPELHO (1/3)

5mm x 5mm

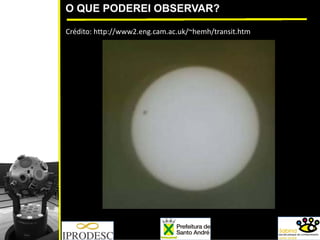

Visite: http://www2.eng.cam.ac.uk/~hemh/transit.htm

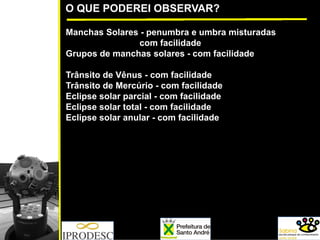

Manchas Solares - penumbra e umbra misturadas
com facilidade

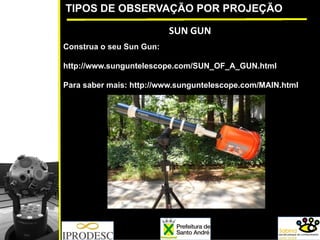

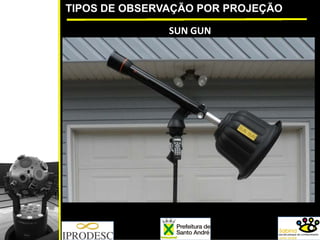

SUN GUN

SUN GUN
Construa o seu Sun Gun:
http://www.sunguntelescope.com/SUN_OF_A_GUN.html
Para saber mais: http://www.sunguntelescope.com/MAIN.html

Grânulos ‐ com facilidade
Fáculas ‐ com dificuldade
Manchas Solares ‐ penumbra ‐ com facilidade
Manchas Solares ‐ umbra ‐ com facilidade
Grupos de manchas solares ‐ com facilidade
Fibrilas penumbral ‐ com dificuldade
Fragmento de penumbra ‐ com dificuldade
Grânulo penumbral ‐ com dificuldade
Escurecimento do limbo ‐ com facilidade
Trânsito de Vênus ‐ com facilidade
Trânsito de Mercúrio ‐ com facilidade
Eclipse solar parcial ‐ com facilidade
Eclipse solar total ‐ com facilidade
Eclipse solar anular ‐ com facilidade

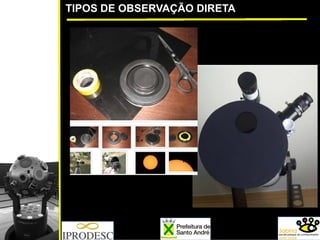

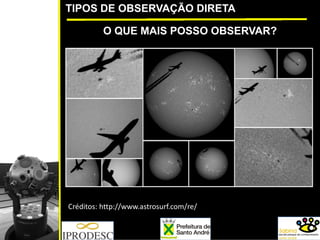

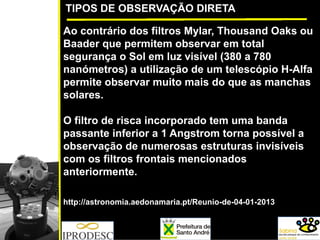

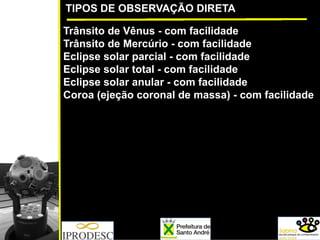

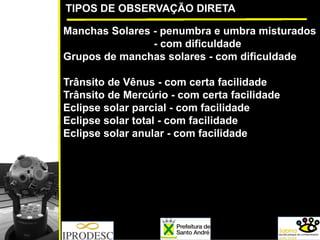

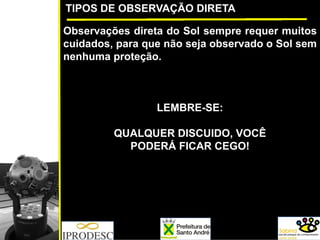

TIPOS DE OBSERVAÇÃO DIRETA
Observações direta do Sol sempre requer muitos
cuidados, para que não seja observado o Sol sem
nenhuma proteção.
LEMBRE-SE:
QUALQUER DISCUIDO, VOCÊ
PODERÁ FICAR CEGO!

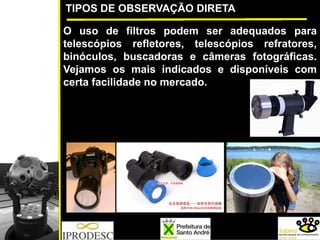

O uso de filtros podem ser adequados para
telescópios refletores, telescópios refratores,
binóculos, buscadoras e câmeras fotográficas.
Vejamos os mais indicados e disponíveis com
certa facilidade no mercado.

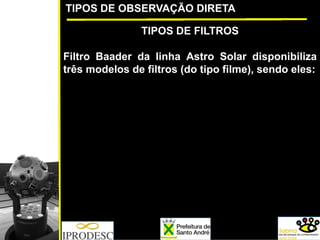

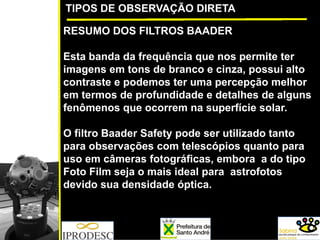

TIPOS DE FILTROS
Filtro Baader da linha Astro Solar disponibiliza
três modelos de filtros (do tipo filme), sendo eles:

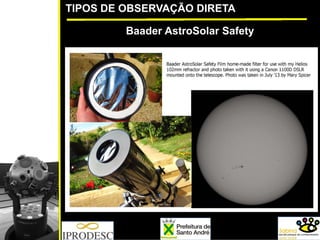

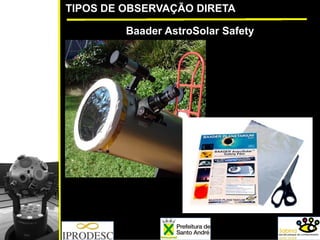

Baader AstroSolar Safety

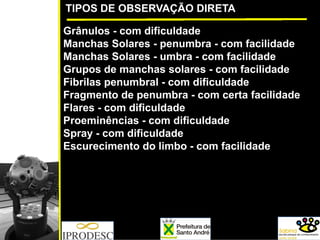

Grânulos - com dificuldade
Fibrilas penumbral - com dificuldade
Fragmento de penumbra - com certa facilidade
Flares - com dificuldade
Proeminências - com dificuldade
Spray - com dificuldade

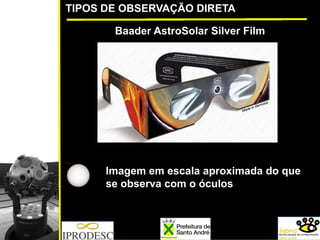

Baader AstroSolar Silver Film
Imagem em escala aproximada do que
se observa com o óculos

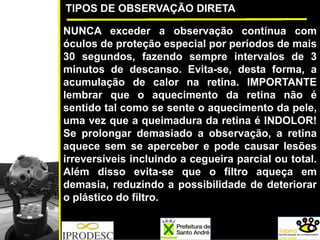

NUNCA exceder a observação contínua com
óculos de proteção especial por períodos de mais
30 segundos, fazendo sempre intervalos de 3
minutos de descanso. Evita-se, desta forma, a
acumulação de calor na retina. IMPORTANTE
lembrar que o aquecimento da retina não é
sentido tal como se sente o aquecimento da pele,
uma vez que a queimadura da retina é INDOLOR!
Se prolongar demasiado a observação, a retina
aquece sem se aperceber e pode causar lesões
irreversíveis incluindo a cegueira parcial ou total.
Além disso evita-se que o filtro aqueça em
demasia, reduzindo a possibilidade de deteriorar
o plástico do filtro.

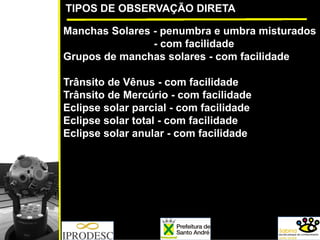

Manchas Solares - penumbra e umbra misturados
- com facilidade

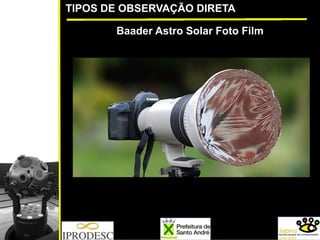

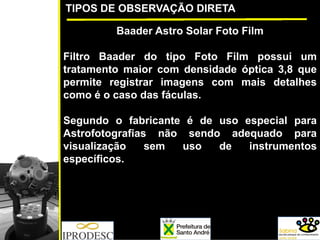

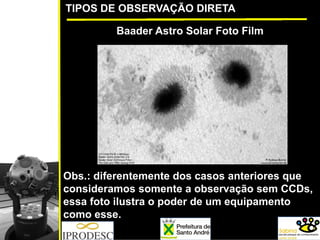

Baader Astro Solar Foto Film
Filtro Baader do tipo Foto Film possui um
tratamento maior com densidade óptica 3,8 que
permite registrar imagens com mais detalhes
como é o caso das fáculas.
Segundo o fabricante é de uso especial para
Astrofotografias não sendo adequado para
visualização sem uso de instrumentos
específicos.

Obs.: diferentemente dos casos anteriores que
consideramos somente a observação sem CCDs,
essa foto ilustra o poder de um equipamento
como esse.

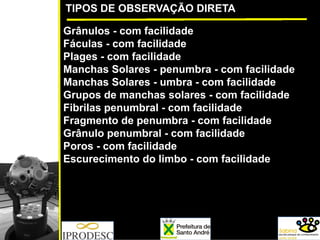

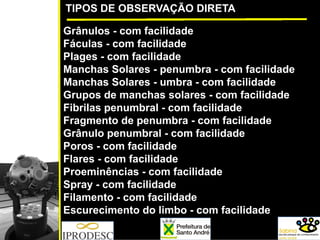

Grânulos - com facilidade
Fáculas - com facilidade
Plages - com facilidade
Fibrilas penumbral - com facilidade
Grânulo penumbral - com facilidade
Poros - com facilidade

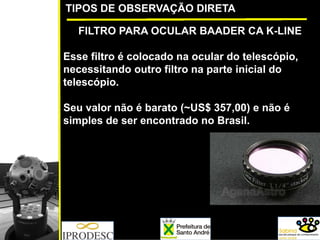

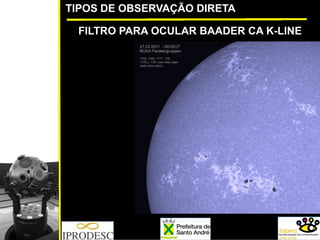

FILTRO PARA OCULAR BAADER CA K-LINE
Esse filtro é colocado na ocular do telescópio,
necessitando outro filtro na parte inicial do
telescópio.
Seu valor não é barato (~US$ 357,00) e não é
simples de ser encontrado no Brasil.

FILTRO PARA OCULAR BAADER CA K-LINE

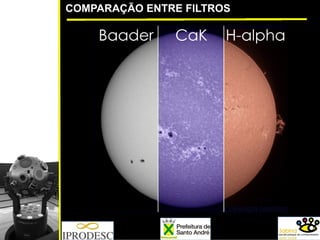

RESUMO DOS FILTROS BAADER
Esta banda da frequência que nos permite ter
imagens em tons de branco e cinza, possui alto
contraste e podemos ter uma percepção melhor
em termos de profundidade e detalhes de alguns
fenômenos que ocorrem na superfície solar.
O filtro Baader Safety pode ser utilizado tanto
para observações com telescópios quanto para
uso em câmeras fotográficas, embora a do tipo
Foto Film seja o mais ideal para astrofotos
devido sua densidade óptica.

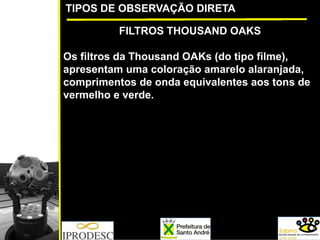

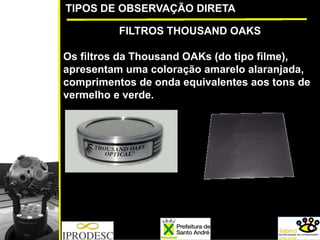

FILTROS THOUSAND OAKS
Os filtros da Thousand OAKs (do tipo filme),
apresentam uma coloração amarelo alaranjada,
comprimentos de onda equivalentes aos tons de
vermelho e verde.

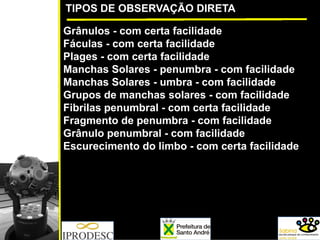

Plages - com certa facilidade
Fibrilas penumbral - com certa facilidade

FILTRO MYLAR

Fáculas - com certa facilidade
Plages - com certa facilidade
Fibrilas penumbral - com certa facilidade
Escurecimento do limbo - com certa facilidade

TELESCÓPIOS REFRATORES SOLAR

Plages - com facilidade
Fibrilas penumbral - com facilidade
Poros - com facilidade
Flares - com facilidade
Proeminências - com facilidade
Spray - com facilidade
Filamento - com facilidade

Coroa (ejeção coronal de massa) - com facilidade

Ao contrário dos filtros Mylar, Thousand Oaks ou
Baader que permitem observar em total
segurança o Sol em luz visível (380 a 780
nanómetros) a utilização de um telescópio H-Alfa
permite observar muito mais do que as manchas
solares.
O filtro de risca incorporado tem uma banda
passante inferior a 1 Angstrom torna possível a
observação de numerosas estruturas invisíveis
com os filtros frontais mencionados
anteriormente.
http://astronomia.aedonamaria.pt/Reunio-de-04-01-2013

FILTRO DE SOLDADOR NÚMERO 14

Manchas Solares - penumbra e umbra misturados
- com dificuldade
Grupos de manchas solares - com dificuldade

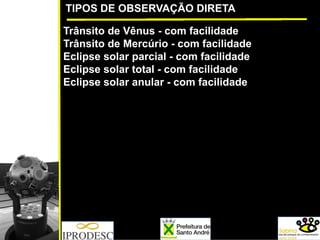

Trânsito de Vênus - com certa facilidade
Trânsito de Mercúrio - com certa facilidade

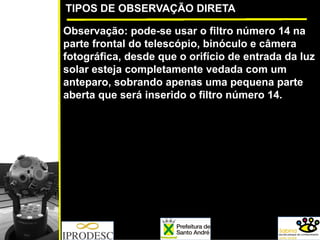

Observação: pode-se usar o filtro número 14 na
parte frontal do telescópio, binóculo e câmera
fotográfica, desde que o orifício de entrada da luz
solar esteja completamente vedada com um
anteparo, sobrando apenas uma pequena parte
aberta que será inserido o filtro número 14.

O QUE MAIS POSSO OBSERVAR?
Crédito: http://www.cnaag.com/Astro%20Images.htm
Assista o gif em http://www.cnaag.com/2009‐07‐25_ISS.gif

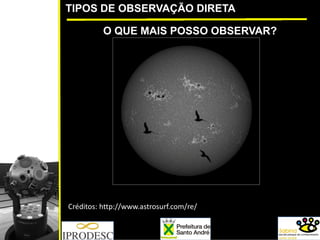

O QUE MAIS POSSO OBSERVAR?
Créditos: http://www.astrosurf.com/re/

POR FIM... MISCELÂNIA
MISCELÂNIA
Dica: use um protetor térmico para colocar em
cima do tubo do telescópio ou um guarda Sol
(com a sombra sobre o tubo).

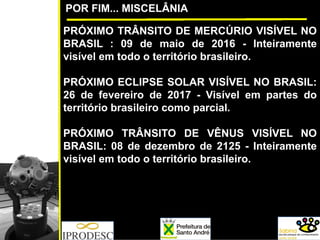

PRÓXIMO TRÂNSITO DE MERCÚRIO VISÍVEL NO
BRASIL : 09 de maio de 2016 - Inteiramente
visível em todo o território brasileiro.
PRÓXIMO ECLIPSE SOLAR VISÍVEL NO BRASIL:
26 de fevereiro de 2017 - Visível em partes do
território brasileiro como parcial.
PRÓXIMO TRÂNSITO DE VÊNUS VISÍVEL NO
BRASIL: 08 de dezembro de 2125 - Inteiramente
visível em todo o território brasileiro.
POR FIM... MISCELÂNIA

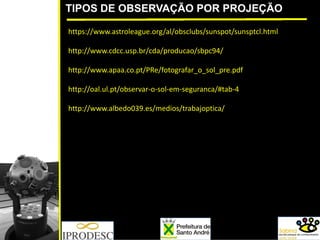

https://www.astroleague.org/al/obsclubs/sunspot/sunsptcl.html
http://www.cdcc.usp.br/cda/producao/sbpc94/
http://www.apaa.co.pt/PRe/fotografar_o_sol_pre.pdf
http://oal.ul.pt/observar‐o‐sol‐em‐seguranca/#tab‐4
http://www.albedo039.es/medios/trabajoptica/

Rua Juquiá, 135 (altura)
Santo André – SP
/sabina.planetario
.sabina.org.br
44222000
planetariosabina@
santoandre.sp.gov.br

Equipamentos observa sol calil

Mais conteúdo relacionado

Destaque

Semelhante a Equipamentos observa sol calil

Mais de Instituto Iprodesc

Equipamentos observa sol calil
