Apresentação - tipos de vidro

O VIDRO
E A ARQUITETURA
UNIVERSIDADE ESTADUAL DO MARANHÃO
CURSO DE ARQUITETURA E URBANISMO
DISCIPLINA: ARQUITETURA DE INTERIORES
ALUNAS: CINTIA NOGUEIRA(1313123) E LARISSA FEIJÓ(1313125)

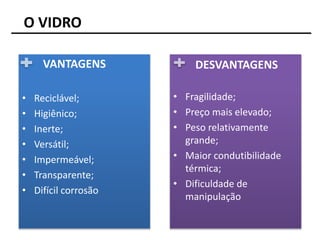

VANTAGENS
• Reciclável;
• Higiênico;
• Inerte;
• Versátil;
• Impermeável;
• Transparente;
• Difícil corrosão
DESVANTAGENS
• Fragilidade;
• Preço mais elevado;
• Peso relativamente
grande;
• Maior condutibilidade
térmica;
• Dificuldade de
manipulação
O VIDRO

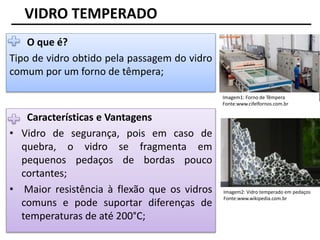

VIDRO TEMPERADO
O que é?
Tipo de vidro obtido pela passagem do vidro
comum por um forno de têmpera;
Características e Vantagens
• Vidro de segurança, pois em caso de
quebra, o vidro se fragmenta em
pequenos pedaços de bordas pouco
cortantes;
• Maior resistência à flexão que os vidros
comuns e pode suportar diferenças de
temperaturas de até 200°C;
Imagem1: Forno de Têmpera
Fonte:www.cifelfornos.com.br
Imagem2: Vidro temperado em pedaços
Fonte:www.wikipedia.com.br

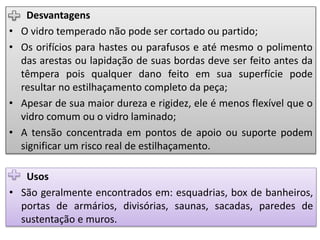

Desvantagens
• O vidro temperado não pode ser cortado ou partido;
• Os orifícios para hastes ou parafusos e até mesmo o polimento
das arestas ou lapidação de suas bordas deve ser feito antes da
têmpera pois qualquer dano feito em sua superfície pode
resultar no estilhaçamento completo da peça;
• Apesar de sua maior dureza e rigidez, ele é menos flexível que o
vidro comum ou o vidro laminado;
• A tensão concentrada em pontos de apoio ou suporte podem
significar um risco real de estilhaçamento.
Usos
• São geralmente encontrados em: esquadrias, box de banheiros,
portas de armários, divisórias, saunas, sacadas, paredes de
sustentação e muros.

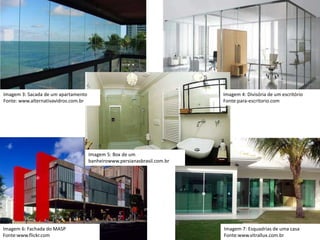

Imagem 3: Sacada de um apartamento
Fonte: www.alternativavidros.com.br
Imagem 4: Divisória de um escritório
Fonte:para-escritorio.com
Imagem 5: Box de um
banheirowww.persianasbrasil.com.br
Imagem 7: Esquadrias de uma casa
Fonte:www.vitrallux.com.br
Imagem 6: Fachada do MASP
Fonte:www.flickr.com

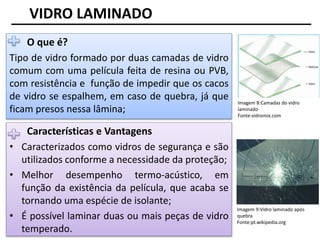

Imagem 8:Camadas do vidro
laminado
Fonte:vidromix.com
VIDRO LAMINADO
O que é?
Tipo de vidro formado por duas camadas de vidro
comum com uma película feita de resina ou PVB,
com resistência e função de impedir que os cacos
de vidro se espalhem, em caso de quebra, já que
ficam presos nessa lâmina;
• Caracterizados como vidros de segurança e são
utilizados conforme a necessidade da proteção;
• Melhor desempenho termo-acústico, em
função da existência da película, que acaba se
tornando uma espécie de isolante;
• É possível laminar duas ou mais peças de vidro
temperado.
Imagem 9:Vidro laminado após
quebra
Fonte:pt.wikipedia.org

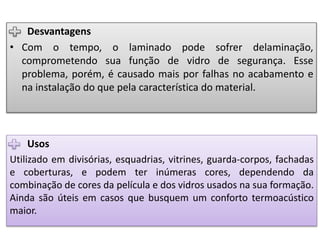

Usos
Utilizado em divisórias, esquadrias, vitrines, guarda-corpos, fachadas
e coberturas, e podem ter inúmeras cores, dependendo da
combinação de cores da película e dos vidros usados na sua formação.
Ainda são úteis em casos que busquem um conforto termoacústico
maior.
Desvantagens
• Com o tempo, o laminado pode sofrer delaminação,
comprometendo sua função de vidro de segurança. Esse
problema, porém, é causado mais por falhas no acabamento e
na instalação do que pela característica do material.

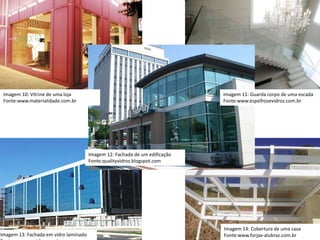

Imagem 10: Vitrine de uma loja
Fonte:www.materialidade.com.br
Imagem 11: Guarda corpo de uma escada
Fonte:www.espelhosevidros.com.br
Imagem 12: Fachada de um edificação
Fonte:qualityvidros.blogspot.com
Imagem 14: Cobertura de uma casa
Fonte:www.forjax-alubraz.com.brImagem 13: Fachada em vidro laminado

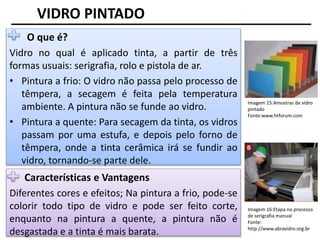

Imagem 15:Amostras de vidro
pintado
Fonte:www.htforum.com
VIDRO PINTADO
O que é?
Vidro no qual é aplicado tinta, a partir de três
formas usuais: serigrafia, rolo e pistola de ar.
• Pintura a frio: O vidro não passa pelo processo de
têmpera, a secagem é feita pela temperatura
ambiente. A pintura não se funde ao vidro.
• Pintura a quente: Para secagem da tinta, os vidros
passam por uma estufa, e depois pelo forno de
têmpera, onde a tinta cerâmica irá se fundir ao
vidro, tornando-se parte dele.
Diferentes cores e efeitos; Na pintura a frio, pode-se
colorir todo tipo de vidro e pode ser feito corte,
enquanto na pintura a quente, a pintura não é
desgastada e a tinta é mais barata.
Imagem 16:Etapa no processo
de serigrafia manual
Fonte:
http://www.abravidro.org.br

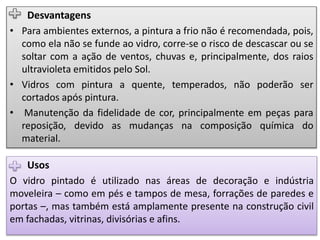

Usos
O vidro pintado é utilizado nas áreas de decoração e indústria
moveleira – como em pés e tampos de mesa, forrações de paredes e
portas –, mas também está amplamente presente na construção civil
em fachadas, vitrinas, divisórias e afins.
Desvantagens
• Para ambientes externos, a pintura a frio não é recomendada, pois,
como ela não se funde ao vidro, corre-se o risco de descascar ou se
soltar com a ação de ventos, chuvas e, principalmente, dos raios
ultravioleta emitidos pelo Sol.
• Vidros com pintura a quente, temperados, não poderão ser
cortados após pintura.
• Manutenção da fidelidade de cor, principalmente em peças para
reposição, devido as mudanças na composição química do
material.

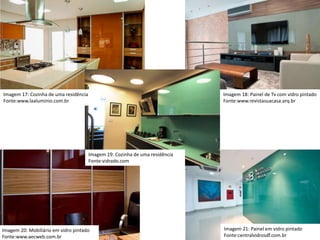

Imagem 17: Cozinha de uma residência
Fonte:www.laaluminio.com.br
Imagem 18: Painel de Tv com vidro pintado
Fonte:www.revistasuacasa.arq.br
Fonte:vidrado.com
Imagem 21: Painel em vidro pintado
Fonte:centralvidrosdf.com.br
Imagem 20: Mobiliário em vidro pintado
Fonte:www.aecweb.com.br

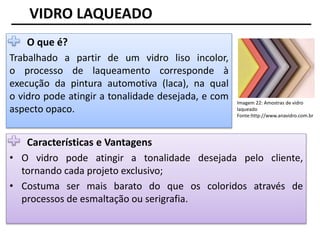

Imagem 22: Amostras de vidro
laqueado
Fonte:http://www.anavidro.com.br
VIDRO LAQUEADO
O que é?
Trabalhado a partir de um vidro liso incolor,
o processo de laqueamento corresponde à
execução da pintura automotiva (laca), na qual
o vidro pode atingir a tonalidade desejada, e com
aspecto opaco.
• O vidro pode atingir a tonalidade desejada pelo cliente,
tornando cada projeto exclusivo;
• Costuma ser mais barato do que os coloridos através de
processos de esmaltação ou serigrafia.

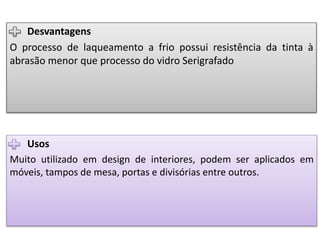

Usos
Muito utilizado em design de interiores, podem ser aplicados em
móveis, tampos de mesa, portas e divisórias entre outros.
Desvantagens
O processo de laqueamento a frio possui resistência da tinta à
abrasão menor que processo do vidro Serigrafado

Fonte:www.anavidro.com.br

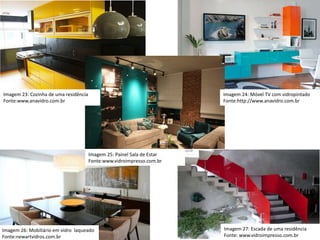

Imagem 24: Móvel TV com vidropintado
Imagem 25: Painel Sala de Estar
Fonte:www.vidroimpresso.com.br
Imagem 27: Escada de uma residência
Fonte: www.vidroimpresso.com.br
Imagem 26: Mobiliário em vidro laqueado
Fonte:newartvidros.com.br

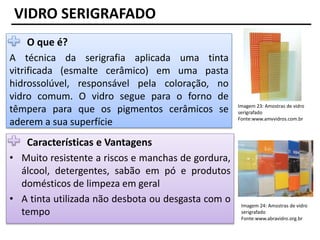

VIDRO SERIGRAFADO
O que é?
A técnica da serigrafia aplicada uma tinta
vitrificada (esmalte cerâmico) em uma pasta
hidrossolúvel, responsável pela coloração, no
vidro comum. O vidro segue para o forno de
têmpera para que os pigmentos cerâmicos se
aderem a sua superfície
• Muito resistente a riscos e manchas de gordura,
álcool, detergentes, sabão em pó e produtos
domésticos de limpeza em geral
• A tinta utilizada não desbota ou desgasta com o
tempo
serigrafado
Fonte:www.amvvidros.com.br
serigrafado
Fonte:www.abravidro.org.br

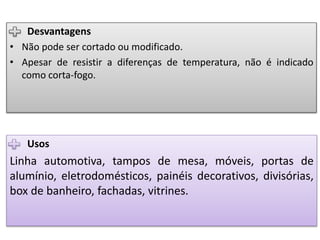

Usos
Linha automotiva, tampos de mesa, móveis, portas de
alumínio, eletrodomésticos, painéis decorativos, divisórias,
box de banheiro, fachadas, vitrines.
Desvantagens
• Não pode ser cortado ou modificado.
• Apesar de resistir a diferenças de temperatura, não é indicado
como corta-fogo.

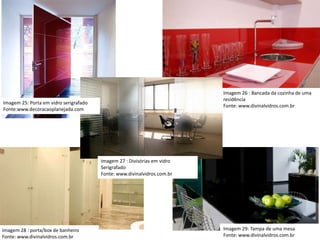

Imagem 26 : Bancada da cozinha de uma
residência
Fonte: www.divinalvidros.com.br
Imagem 27 : Divisórias em vidro
Serigrafado
Imagem 25: Porta em vidro serigrafado
Fonte:www.decoracaoplanejada.com
Imagem 28 : porta/box de banheiro
Imagem 29: Tampa de uma mesa

Imagem 30: porta com arte em
vidro jateado

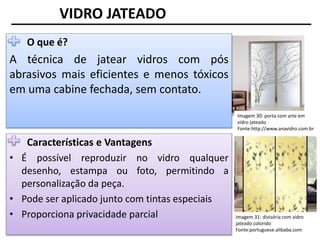

VIDRO JATEADO
O que é?
A técnica de jatear vidros com pós
abrasivos mais eficientes e menos tóxicos
em uma cabine fechada, sem contato.
• É possível reproduzir no vidro qualquer
desenho, estampa ou foto, permitindo a
personalização da peça.
• Pode ser aplicado junto com tintas especiais
• Proporciona privacidade parcial Imagem 31: divisória com vidro
jateado colorido
Fonte:portuguese.alibaba.com

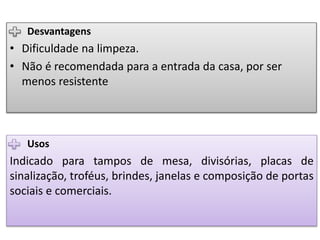

Usos
Indicado para tampos de mesa, divisórias, placas de
sinalização, troféus, brindes, janelas e composição de portas
sociais e comerciais.
Desvantagens
• Dificuldade na limpeza.
• Não é recomendada para a entrada da casa, por ser
menos resistente

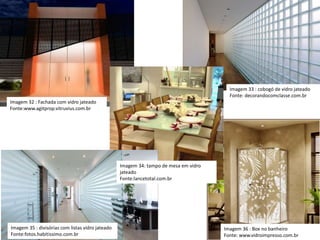

Imagem 34: tampo de mesa em vidro
jateado
Fonte:lancetotal.com.br
Imagem 36 : Box no banheiro
Fonte: www.vidroimpresso.com.br
Imagem 33 : cobogó de vidro jateado
Fonte: decorandocomclasse.com.br
Imagem 32 : Fachada com vidro jateado
Fonte:www.agitprop.vitruvius.com.br
Imagem 35 : divisórias com listas vidro jateado
Fonte:fotos.habitissimo.com.br

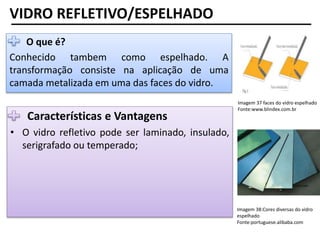

Imagem 37 faces do vidro espelhado
Fonte:www.blindex.com.br
VIDRO REFLETIVO/ESPELHADO
• O que é?
Conhecido tambem como espelhado. A
transformação consiste na aplicação de uma
camada metalizada em uma das faces do vidro.
• O vidro refletivo pode ser laminado, insulado,
serigrafado ou temperado;
Imagem 38:Cores diversas do vidro
espelhado
Fonte:portuguese.alibaba.com

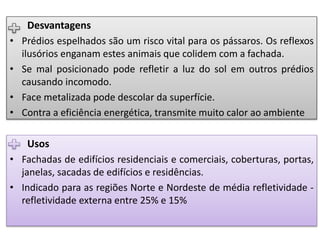

Usos
• Fachadas de edifícios residenciais e comerciais, coberturas, portas,
janelas, sacadas de edifícios e residências.
• Indicado para as regiões Norte e Nordeste de média refletividade -
refletividade externa entre 25% e 15%
Desvantagens
• Prédios espelhados são um risco vital para os pássaros. Os reflexos
ilusórios enganam estes animais que colidem com a fachada.
• Se mal posicionado pode refletir a luz do sol em outros prédios
causando incomodo.
• Face metalizada pode descolar da superfície.
• Contra a eficiência energética, transmite muito calor ao ambiente

Imagem 12: Fachada de um edificação
Fonte:qualityvidros.blogspot.com
Imagem 43: Esquadrias de uma residência
Fonte:www.vidroslaminados.com.br
Imagem 42: Quarto de uma residência
Fonte:referans.wordpress.com
Imagem 39: Fachada de um edifício
Fonte:nikkeiglass.com
Imagem 11: Varanda de um edifício
Fonte:
Imagem 41: Fachada de uma residência
Fonte:www.blindex.com.br
Imagem 40: Varanda de um edifício
Fonte:www.espelhosevidros.com.br

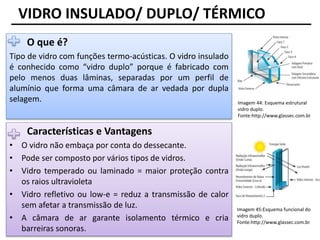

Imagem 44: Esquema estrutural
vidro duplo.
Fonte:http://www.glassec.com.br
VIDRO INSULADO/ DUPLO/ TÉRMICO
O que é?
Tipo de vidro com funções termo-acústicas. O vidro insulado
é conhecido como “vidro duplo” porque é fabricado com
pelo menos duas lâminas, separadas por um perfil de
alumínio que forma uma câmara de ar vedada por dupla
selagem.
• O vidro não embaça por conta do dessecante.
• Pode ser composto por vários tipos de vidros.
• Vidro temperado ou laminado = maior proteção contra
os raios ultravioleta
• Vidro refletivo ou low-e = reduz a transmissão de calor
sem afetar a transmissão de luz.
• A câmara de ar garante isolamento térmico e cria
barreiras sonoras.
Imagem 45:Esquema funcional do
vidro duplo.
Fonte:http://www.glassec.com.br

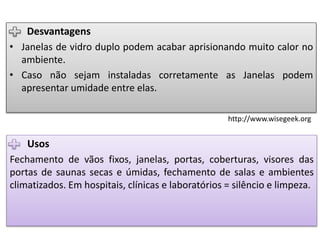

Usos
Fechamento de vãos fixos, janelas, portas, coberturas, visores das
portas de saunas secas e úmidas, fechamento de salas e ambientes
climatizados. Em hospitais, clínicas e laboratórios = silêncio e limpeza.
Desvantagens
• Janelas de vidro duplo podem acabar aprisionando muito calor no
ambiente.
• Caso não sejam instaladas corretamente as Janelas podem
apresentar umidade entre elas.
http://www.wisegeek.org

Imagem 50: Vidro duplo como divisória em
um escritório
Fonte:www.vidros.inf.br
Imagem 49: vidro duplo com persiana interna em um
hospital.
Fonte:centralvidrosdf.com.br
Imagem 46: Fachada do shopping Pátio Batel, Curitiba.
Fonte: arquiteturadesigndeinterior.blogspot.com.br
Imagem 47: cobertura de vidro do shopping Pátio Batel, Curit
Fonte: arquiteturadesigndeinterior.blogspot.com.br
Imagem 48: Fachada de uma residência. Casa em Karlsruhe (Alemanha)
Fonte: www.vidrado.com

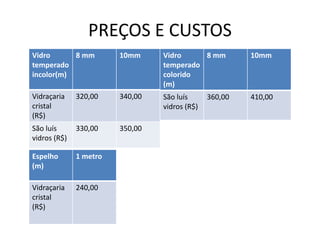

PREÇOS E CUSTOS
Vidro
temperado
incolor(m)
8 mm 10mm
Vidraçaria
cristal
(R$)
320,00 340,00
São luís
vidros (R$)
330,00 350,00
Vidro
temperado
colorido
(m)
8 mm 10mm
São luís
vidros (R$)
360,00 410,00
Espelho
(m)
1 metro
Vidraçaria
cristal
(R$)
240,00

Apresentação - tipos de vidro

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apresentação - tipos de vidro

Apresentação - tipos de vidro
