VIDRO PARA CONSTRUÇÃO CIVIL
Composição química
Vidro água (solúvel na água): SiO + Na2CO3 + calor
Vidro calco - sódico: adição de cálcio, para torná-lo
duro e insolúvel na água
VIDRO PARA CONSTRUÇÃO CIVIL
Processo de fabricação
Processo de fabricação - vidro float
VIDRO PARA CONSTRUÇÃO CIVIL
Importância ambiental
100% reciclável:
Pode ser utilizado como matéria prima para
produção de novos tipos de vidro.
Retornável:
Podem ser reutilizados sem comprometimento de
desempenho após lavagem com detergentes ou
temperaturas elevadas.
Reutilizável:
Após a aplicação inicial, pode sem empregado para
usos diversos daqueles para os quais foram
originalmente produzidos.
VIDRO PARA CONSTRUÇÃO CIVIL
Diferenças conceituais
Vidro comum ou recozido: Possui
ondulações que podem produzir distorções de imagens
Vidro float: Não produz distorções de imagens
devido ao paralelismo das suas faces, oriunda da
flutuação (float) da faixa de vidro num banho de
estanho fundido
Cristal: Apresenta características notáveis de brilho
e transparência, sem distorção de imagens, obtido pela
inclusão de chumbo na composição (indicado para a
fabricação de taças, vasos, enfeites)
VIDRO PARA CONSTRUÇÃO CIVIL
Classificações
Especiais: Termorefletores, coloridos
(termoabsorventes)
Superfície de acabamento: Vidro liso ou
impressos (fantasia)
Processo de fabricação: Comum (recozido)
ou de segurança (temperado, laminado,
aramado)
VIDRO PARA CONSTRUÇÃO CIVIL
Vidros especiais

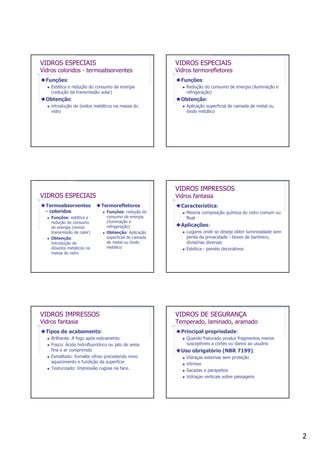

2. 2
VIDROS ESPECIAIS
Vidros coloridos - termoabsorventes
Funções:
Estética e redução do consumo de energia
(redução da transmissão solar)
Obtenção:
introdução de óxidos metálicos na massa do
vidro
VIDROS ESPECIAIS
Vidros termorefletores
Funções:
Redução do consumo de energia (iluminação e
refrigeração)
Obtenção:
Aplicação superficial de camada de metal ou
óxido metálico
VIDROS ESPECIAIS
Termoabsorventes
- coloridos
Funções: estética e
redução do consumo
de energia (menor
transmissão de calor)
Obtenção:
Introdução de
dióxidos metálicos na
massa do vidro
Termorefletores
Funções: redução do
consumo de energia
(iluminação e
refrigeração)
Obtenção: Aplicação
superficial de camada
de metal ou óxido
metálico
VIDROS IMPRESSOS
Vidros fantasia
Característica:
Mesma composição química do vidro comum ou
float
Aplicações:
Lugares onde se deseja obter luminosidade sem
perda da privacidade - boxes de banheiro,
divisórias diversas
Estética - painéis decorativos
VIDROS IMPRESSOS
Vidros fantasia
Tipos de acabamento:
Brilhante: A fogo após estiramento
Fosco: Ácido hidrofluorídrico ou jato de areia
fina e ar comprimido
Esmaltado: Esmalte vítreo precedendo novo
aquecimento e fundição da superfície
Texturizado: Impressão rugosa na face.
VIDROS DE SEGURANÇA
Temperado, laminado, aramado
Principal propriedade:
Quando fraturado produz fragmentos menos
susceptíveis a cortes ou danos ao usuário
Uso obrigatório (NBR 7199):
Vidraças externas sem proteção
Vitrines
Sacadas e parapeitos
Vidraças verticais sobre passagens

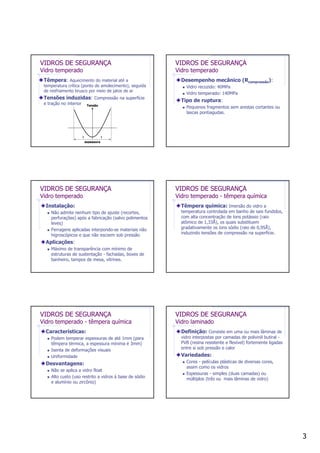

3. 3
VIDROS DE SEGURANÇA
Vidro temperado
Têmpera: Aquecimento do material até a
temperatura crítica (ponto de amolecimento), seguida
de resfriamento brusco por meio de jatos de ar
Tensões induzidas: Compressão na superfície
e tração no interior
espessura
ll
Tensão
VIDROS DE SEGURANÇA
Vidro temperado
Desempenho mecânico (Rcompressão):
Vidro recozido: 40MPa
Vidro temperado: 140MPa
Tipo de ruptura:
Pequenos fragmentos sem arestas cortantes ou
lascas pontiagudas.
VIDROS DE SEGURANÇA
Vidro temperado
Instalação:
Não admite nenhum tipo de ajuste (recortes,
perfurações) após a fabricação (salvo polimentos
leves)
Ferragens aplicadas interpondo-se materiais não
higroscópicos e que não escoem sob pressão
Aplicações:
Máximo de transparência com mínimo de
estruturas de sustentação - fachadas, boxes de
banheiro, tampos de mesa, vitrines.
VIDROS DE SEGURANÇA
Vidro temperado - têmpera química
Têmpera química: Imersão do vidro a
temperatura controlada em banho de sais fundidos,
com alta concentração de íons potássio (raio
atômico de 1,33Å), os quais substituem
gradativamente os íons sódio (raio de 0,95Å),
induzindo tensões de compressão na superfície.
VIDROS DE SEGURANÇA
Vidro temperado - têmpera química
Características:
Podem temperar espessuras de até 1mm (para
têmpera térmica, a espessura mínima é 3mm)
Isenta de deformações visuais
Uniformidade
Desvantagens:
Não se aplica a vidro float
Alto custo (uso restrito a vidros à base de sódio
e alumínio ou zircônio)
VIDROS DE SEGURANÇA
Vidro laminado
Definição: Consiste em uma ou mais lâminas de
vidro interpostas por camadas de polivinil butiral -
PVB (resina resistente e flexível) fortemente ligadas
entre si sob pressão e calor
Variedades:
Cores - películas plásticas de diversas cores,
assim como os vidros
Espessuras - simples (duas camadas) ou
múltiplos (três ou mais lâminas de vidro)

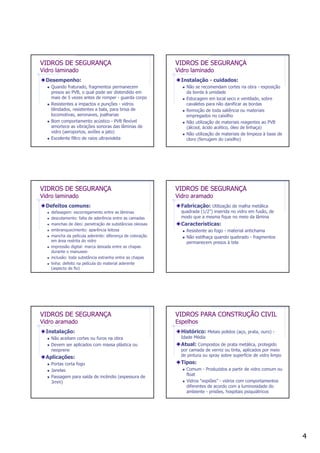

4. 4
VIDROS DE SEGURANÇA
Vidro laminado
Desempenho:
Quando fraturado, fragmentos permanecem
presos ao PVB, o qual pode ser distendido em
mais de 5 vezes antes de romper - guarda corpo
Resistentes a impactos e punções - vidros
blindados, resistentes a bala, para brisa de
locomotivas, aeronaves, joalharias
Bom comportamento acústico - PVB flexível
amortece as vibrações sonoras das lâminas de
vidro (aeroportos, aviões a jato)
Excelente filtro de raios ultravioleta
VIDROS DE SEGURANÇA
Vidro laminado
Instalação - cuidados:
Não se recomendam cortes na obra - exposição
da borda à umidade
Estocagem em local seco e ventilado, sobre
cavaletes para não danificar as bordas
Remoção de toda saliência ou materiais
empregados no caixilho
Não utilização de materiais reagentes ao PVB
(álcool, ácido acético, óleo de linhaça)
Não utilização de materiais de limpeza à base de
cloro (ferrugem do caixilho)
VIDROS DE SEGURANÇA
Vidro laminado
Defeitos comuns:
defasagem: escorregamento entre as lâminas
descolamento: falta de aderência entre as camadas
manchas de óleo: penetração de substâncias oleosas
embranquecimento: aparência leitosa
mancha da película aderente: diferença de coloração
em área restrita do vidro
impressão digital: marca deixada entre as chapas
durante o manuseio
inclusão: toda substância estranha entre as chapas
linha: defeito na película do material aderente
(aspecto de fio)
VIDROS DE SEGURANÇA
Vidro aramado
Fabricação: Utilização de malha metálica
quadrada (1/2”) inserida no vidro em fusão, de
modo que a mesma fique no meio da lâmina
Características:
Resistente ao fogo - material antichama
Não estilhaça quando quebrado - fragmentos
permanecem presos à tela
VIDROS DE SEGURANÇA
Vidro aramado
Instalação:
Não aceitam cortes ou furos na obra
Devem ser aplicados com massa plástica ou
neoprene
Aplicações:
Portas corta fogo
Janelas
Passagem para saída de incêndio (espessura de
3mm)
VIDROS PARA CONSTRUÇÃO CIVIL
Espelhos
Histórico: Metais polidos (aço, prata, ouro) -
Idade Média
Atual: Compostos de prata metálica, protegido
por camada de verniz ou tinta, aplicados por meio
de pintura ou spray sobre superfície de vidro limpo
Tipos:
Comum - Produzidos a partir de vidro comum ou
float
Vidros “espiões” - vidros com comportamentos
diferentes de acordo com a luminosidade do
ambiente - prisões, hospitais psiquiátricos
