Este documento apresenta uma avaliação de riscos de uma empilhadeira realizada por uma empresa. A análise identificou o risco de tombamento, colisão ou atropelamento durante o uso da máquina e classificou esse risco como significativo. Foram recomendadas medidas preventivas como garantir a eficácia das proteções existentes, exames médicos periódicos dos operadores e treinamentos de segurança.

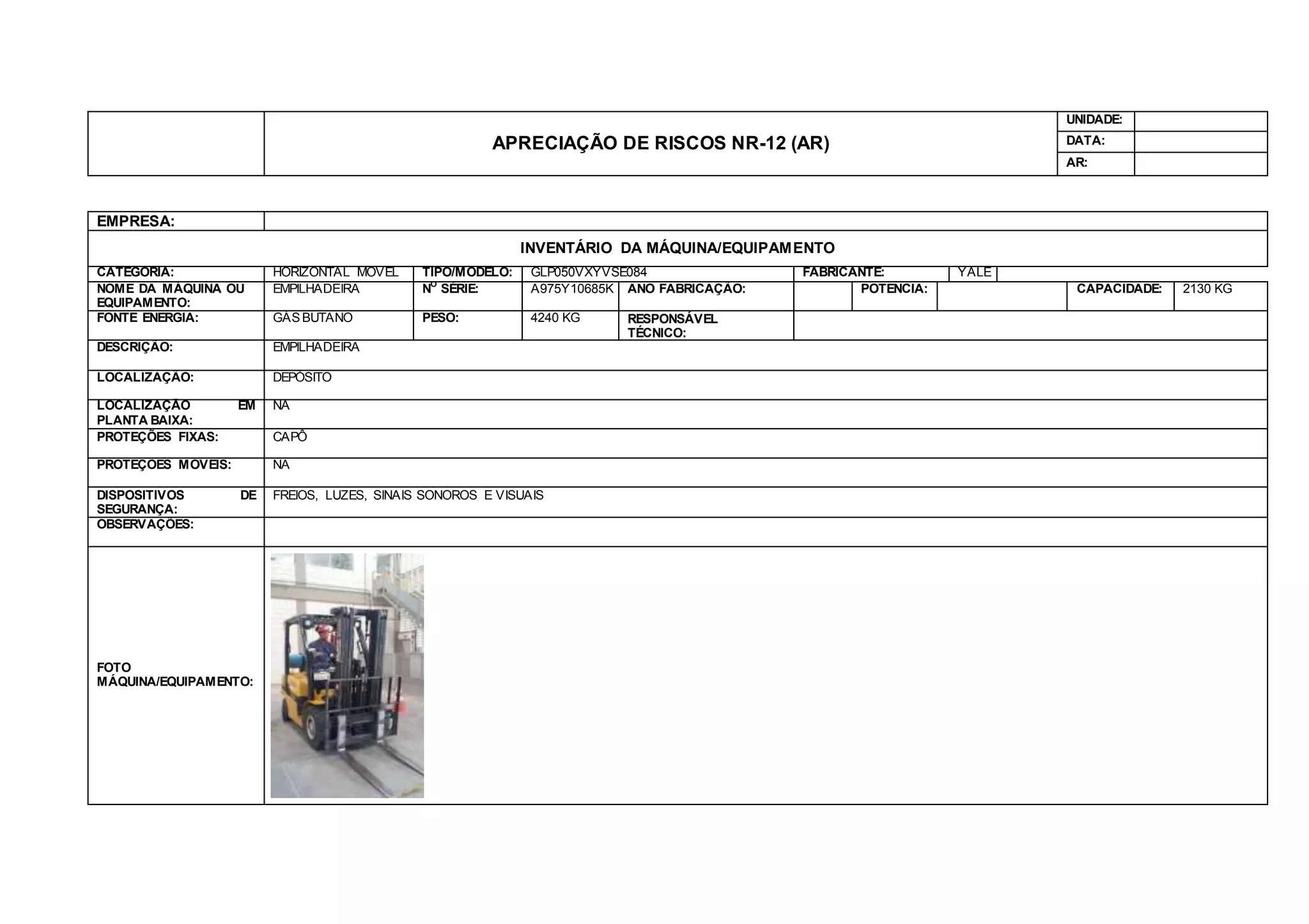

1. APRECIAÇÃO DE RISCOS NR-12 (AR)
UNIDADE:
DATA:
AR:
EMPRESA:
INVENTÁRIO DA MÁQUINA/EQUIPAMENTO
CATEGORIA: HORIZONTAL MÓVEL TIPO/MODELO: GLP050VXYVSE084 FABRICANTE: YALE
NOME DA MÁQUINA OU
EQUIPAMENTO:
EMPILHADEIRA NO
SÉRIE: A975Y10685K ANO FABRICAÇÃO: POTENCIA: CAPACIDADE: 2130 KG
FONTE ENERGIA: GÁS BUTANO PESO: 4240 KG RESPONSÁVEL
TÉCNICO:
DESCRIÇÃO: EMPILHADEIRA
LOCALIZAÇÃO: DEPÓSITO
LOCALIZAÇÃO EM
PLANTA BAIXA:
NA
PROTEÇÕES FIXAS: CAPÔ
PROTEÇÕES MÓVEIS: NA
DISPOSITIVOS DE
SEGURANÇA:
FREIOS, LUZES, SINAIS SONOROS E VISUAIS
OBSERVAÇÕES:
FOTO
MÁQUINA/EQUIPAMENTO:

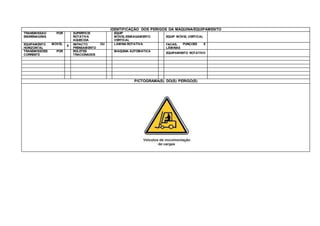

2. IDENTIFICAÇÃO DOS PERIGOS DA MÁQUINA/EQUIPAMENTO
TRANSMISSÃO
ENGRENAGENS
POR SUPERFÍCIE
ROTATIVA
AQUECIDA
EQUIP
MÓVEL/ESMAGAMENTO
VERTICAL
EQUIP MÓVEL VERTICAL
EQUIPAMENTO
HORIZONTAL
MÓVEL
X IMPACTO
PRENSAMENTO
OU LÂMINA ROTATIVA FACAS,
LÂMINAS
PUNÇÕES E
TRANSMISSÕES
CORRENTE
POR ROLETES
TRACIONADOS
MÁQUINA AUTOMÁTICA
EQUIPAMENTO ROTATIVO
PICTOGRAMA(S) DO(S) PERIGO(S)

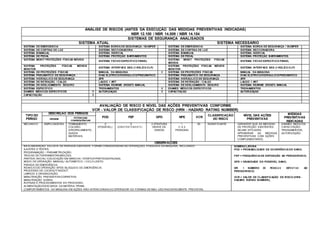

3. ANÁLISE DE RISCOS (ANTES DA EXECUÇÃO DAS MEDIDAS PREVENTIVAS INDICADAS)
NBR 12.100 / NBR 14.009 / NBR 14.154
SISTEMAS DE SEGURANÇA ANALISADOS
SISTEMA ATUAL SISTEMA NECESSÁRIO
SISTEMA DE EMERGÊNCIA SISTEMA BORDA DE SEGURANÇA / BUMPER SISTEMA DE EMERGÊNCIA SISTEMA BORDA DE SEGURANÇA / BUMPER
SISTEMA DE CORTINA DE LUZ SISTEMA SECCIONADORA SISTEMA DE CORTINA DE LUZ SISTEMA SECCIONADORA
SISTEMA BIMANUAL SISTEMA INERCIAL SISTEMA BIMANUAL SISTEMA INERCIAL
SISTEMA DE PEDAL SISTEMA PROTEÇÃO BARRAMENTOS SISTEMA DE PEDAL SISTEMA PROTEÇÃO BARRAMENTOS
SISTEMA MONIT PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA FECHO ESPECÍFICO PAINEL
SISTEMA
MÓVEIS
MONIT PROTEÇÕES FÍSICAS
SISTEMA FECHO ESPECÍFICO PAINEL
SISTEMA
MONITOR
PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA INTERFACE SEG (1-RELÉ/2-CLP)
SISTEMA
MONITOR
PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA INTERFACE SEG (1-RELÉ/2-CLP)
SISTEMA DE PROTEÇÕES FÍSICAS MANUAL DA MÁQUINA X SISTEMA DE PROTEÇÕES FÍSICAS MANUAL DA MÁQUINA
SISTEMA PNEUMÁTICO DE SEGURANÇA DIAG ELÉTRICO/HIDRÁULICO/PNEUMÁTICO SISTEMA PNEUMÁTICO DE SEGURANÇA DIAG ELÉTRICO/HIDRÁULICO/PNEUMÁTICO
SISTEMA HIDRÁULICO DE SEGURANÇA APR SISTEMA HIDRÁULICO DE SEGURANÇA APR
SISTEMA DE RETENÇÃO / CALÇO LAUDO + ART SISTEMA DE RETENÇÃO / CALÇO LAUDO + ART
SISTEMA DE DESLIGAMENTO SEGURO SISTEMA REARME (RESET) MANUAL SISTEMA DE DESLIGAMENTO SEGURO SISTEMA REARME (RESET) MANUAL
SISTEMA ESPECÍFICO TREINAMENTOS X EXAMES MÉDICOS ESPECÍFICOS TREINAMENTOS
EXAMES MÉDICOS ESPECÍFICOS X AUTORIZAÇÃO X CAPACITAÇÃO AUTORIZAÇÃO
CAPACITAÇÃO X
AVALIAÇÃO DE RISCO E NÍVEL DAS AÇÕES PREVENTIVAS CONFORME
VCR - VALOR DE CLASSIFICAÇÃO DE RISCO (HRN - HAZARD RATING NUMBER)
TIPO DO
PERIGO
DESCRIÇÃO DOS PERIGOS
POD FEP GPD NPE VCR
CLASSIFICAÇÃO
DO RISCO
NÍVEL DAS AÇÕES
PREVENTIVAS
MEDIDAS
PREVENTIVAS
INDICADAS
ORIGEM
POTENCIAIS
CONSEQUÊNCIAS
MECÂNICO EMPILHADEIRA TOMBAMENTO;
COLISÃO;
ATROPELAMENTO;
QUEDA
MATERIAIS;
2
(POSSÍVEL)
5
(CONS TA NT E M E NT E )
2 (FRATURA
GRAVE DE
OSSOS)
1
(1 A 2
PESSOAS)
20 SIGNIFICANTE GARANTIR QUE AS MEDIDAS
DE PROTEÇÃO EXISTENTES
SEJAM EFICAZES;
APRIMORAR AS MEDIDAS
PREVENTIVAS COM AÇÕES
COMPLEMENTARES;
EXAMES MÉDICOS;
CAPACITAÇÃO;
TREINAMENTOS;
AUTORIZAÇÃO;
OBSERVAÇÕES
NA ELABORAÇÃO DA LISTA DE PERIGOS EXISTENTE FORAM CONSIDERADAS ÀS OPERAÇÕES POSSÍVEIS DA MÁQUINA, INCLUINDO:
AJUSTES E TESTES;
PROGRAMAÇÃO / PARAMETRIZAÇÃO;
TROCAS DE FERRAMENTAS/MOLDES;
PARTIDA INICIAL/ COLOCAÇÃO EM MARCHA / STARTUP/PARTIDAS/PAUSAS;
MODO DE OPERAÇÃO MANUAL/ AUTOMÁTICO / CICLO LENTO;
PARADA DE EMERGÊNCIA;
REINICIO DE OPERAÇÃO APÓS BLOQUEIO DE EMERGÊNCIA;
PROCESSO DE LOCKOUT/TAGOUT;
LIMPEZA E ORGANIZAÇÃO;
MANUTENÇÃO PREVENTIVA/CORRETIVA;
MANUTENÇÃO DIÁRIA;
ROTINAS E PROCEDIMENTOS DO PROCESSO;
ALIMENTAÇÃO/DESCARGA DA MATÉRIA PRIMA;
COMPORTAMENTOS DA MÁQUINA EM AÇÕES NÃO INTENCIONAIS DO OPERADOR OU FORMAS DE MAU USO RAZOAVELMENTE PREVISTAS.
NOMENCLATURA:
POD = PROBABILIDADE DE OCORRÊNCIA DO DANO;
FEP = FREQUÊNCIA DE EXPOSIÇÃO AO PERIGO/RISCO;
GPD = GRAVIDADE DO POSSÍVEL DANO;
NPE = NÚMERO DE PESSO A S EXPO S T AS AO
PERIGO/RISCO;
VCR = VALOR DE CLASSIFICAÇÃO DE RISCO (HRN -
HAZARD RATING NUMBER);

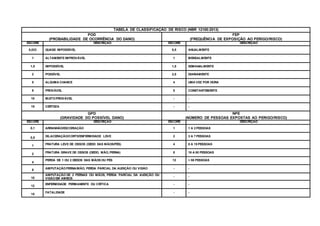

4. TABELA DE CLASSIFICAÇÃO DE RISCO (NBR 12100:2013)
POD
(PROBABILIDADE DE OCORRÊNCIA DO DANO)
FEP
(FREQUÊNCIA DE EXPOSIÇÃO AO PERIGO/RISCO)
ESCORE DESCRIÇÃO ESCORE DESCRIÇÃO
0,033 QUASE IMPOSSÍVEL 0,5 ANUALMENTE
1 ALTAMENTE IMPROVÁVEL 1 MENSALMENTE
1,5 IMPOSSÍVEL 1,5 SEMANALMENTE
2 POSSÍVEL 2,5 DIARIAMENTE
5 ALGUMA CHANCE 4 UMA VEZ POR HORA
8 PROVÁVEL 5 CONSTANTEMENTE
10 MUITOPROVÁVEL - -
15 CERTEZA - -
GPD
(GRAVIDADE DO POSSÍVEL DANO)
NPE
(NÚMERO DE PESSOAS EXPOSTAS AO PERIGO/RISCO)
ESCORE DESCRIÇÃO ESCORE DESCRIÇÃO
0,1 ARRANHÃO/ESCORIAÇÃO 1 1 A 2 PESSOAS
0,5 DILACERAÇÃO/CORTE/ENFERMIDADE LEVE 2 3 A 7 PESSOAS
1 FRATURA LEVE DE OSSOS (DEDO DAS MÃOS/PÉS) 4 8 A 15 PESSOAS
2 FRATURA GRAVE DE OSSOS (DEDO, MÃO, PERNA) 8 16 A 50 PESSOAS
4
PERDA DE 1 OU 2 DEDOS DAS MÃOS OU PÉS 12 > 50 PESSOAS
8 AMPUTAÇÃOPERNA/MÃO, PERDA PARCIAL DA AUDIÇÃO OU VISÃO - -
10
AMPUTAÇÃO DE 2 PERNAS OU MÃOS, PERDA PARCIAL DA AUDIÇÃO OU
VISÃOEM AMBOS
- -
12
ENFERMIDADE PERMANENTE OU CRÍTICA - -
15
FATALIDADE - -

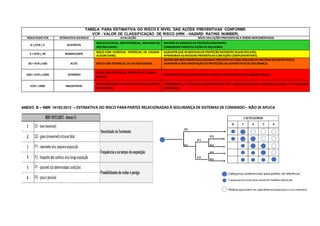

5. TABELA PARA ESTIMATIVA DO RISCO E NÍVEL DAS AÇÕES PREVENTIVAS CONFORME
VCR - VALOR DE CLASSIFICAÇÃO DE RISCO (HRN - HAZARD RATING NUMBER)
RESULTADO VCR ESTIMATIVA DORISCO AVALIAÇÃO NÍVEL DAS AÇÕES PREVENTIVAS A SEREM IMPLEMENTADAS
0 <VCR < 5 ACEITÁVEL
RISCOACEITÁVEL, NÃOPOTENCIAL, REDUZIDOOU
NEUTRALIZADO;
MANTER AS MEDIDAS DEPROTEÇÃOEXISTENTES;
CONSIDERAR POSSÍVEIS AÇÕES DEMELHORIA;
5 <VCR < 50 SIGNIFICANTE
RISCO COM EVENTUAL POTENCIAL DE CAUSAR
ALGUM DANO;
GARANTIR QUE AS MEDIDAS DEPROTEÇÃOEXISTENTES SEJAM EFICAZES;
APRIMORAR AS MEDIDAS PREVENTIVAS COMAÇÕES COMPLEMENTARES;
50 <VCR <500 ALTO RISCOCOM POTENCIAL DECAUSAR DANOS;
DEVEM SER IMPLEMENTADAS MEDIDAS PREVENTIVAS PARA REDUÇÃOOU NEUTRALIZAÇÃODORISCO;
GARANTIR A IMPLEMENTAÇÃO DEPROTEÇÕES OU DISPOSITIVOS DE SEGURANÇA;
500 <VCR <1000 EXTREMO
RISCO COM POTENCIAL IMINENTE DE CAUSAR
DANOS;
IMPLEMENTAR AÇÃOPREVENTIVAIMEDIATA PARA REDUZIR OU ELIMINAR ORISCO;
VCR >1000 INACEITÁVEL
EXPOSIÇÃODIRETA AORISCO COM DANOCERTO
DEOCORRER;
INTERROMPER A ATIVIDADE IMEDIATAMENTE ATÉ A NEUTRALIZAÇÃO OU REDUÇÃO DO RISCO A PATAMARES
ACEITÁVEIS.
ANEXO B – NBR 14153:2013 – ESTIMATIVA DO RISCO PARAPARTES RELACIONADAS À SEGURANÇADE SISTEMAS DE COMANDO – NÃO SE APLICA

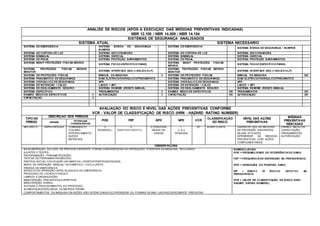

6. ANÁLISE DE RISCOS (APÓS A EXECUÇÃO DAS MEDIDAS PREVENTIVAS INDICADAS)
NBR 12.100 / NBR 14.009 / NBR 14.154
SISTEMAS DE SEGURANÇA ANALISADOS
SISTEMA ATUAL SISTEMA NECESSÁRIO
SISTEMA DE EMERGÊNCIA SISTEMA
BUMPER
BORDA DE SEGURANÇA / SISTEMA DE EMERGÊNCIA
SISTEMA BORDA DE SEGURANÇA / BUMPER
SISTEMA DE CORTINA DE LUZ SISTEMA SECCIONADORA SISTEMA DE CORTINA DE LUZ SISTEMA SECCIONADORA
SISTEMA BIMANUAL SISTEMA INERCIAL SISTEMA BIMANUAL SISTEMA INERCIAL
SISTEMA DE PEDAL SISTEMA PROTEÇÃO BARRAMENTOS SISTEMA DE PEDAL SISTEMA PROTEÇÃO BARRAMENTOS
SISTEMA MONIT PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA FECHO ESPECÍFICO PAINEL
SISTEMA
MÓVEIS
MONIT PROTEÇÕES FÍSICAS
SISTEMA FECHO ESPECÍFICO PAINEL
SISTEMA
MONITOR
PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA INTERFACE SEG (1-RELÉ/2-CLP)
SISTEMA
MONITOR
PROTEÇÕES FÍSICAS MÓVEIS
SISTEMA INTERFACE SEG (1-RELÉ/2-CLP)
SISTEMA DE PROTEÇÕES FÍSICAS MANUAL DA MÁQUINA X SISTEMA DE PROTEÇÕES FÍSICAS MANUAL DA MÁQUINA OK
SISTEMA PNEUMÁTICO DE SEGURANÇA DIAG ELÉTRICO/HIDRÁULICO/PNEUMÁTICO SISTEMA PNEUMÁTICO DE SEGURANÇA DIAG ELÉTRICO/HIDRÁULICO/PNEUMÁTICO
SISTEMA HIDRÁULICO DE SEGURANÇA APR SISTEMA HIDRÁULICO DE SEGURANÇA APR
SISTEMA DE RETENÇÃO / CALÇO LAUDO + ART SISTEMA DE RETENÇÃO / CALÇO LAUDO + ART
SISTEMA DE DESLIGAMENTO SEGURO SISTEMA REARME (RESET) MANUAL SISTEMA DE DESLIGAMENTO SEGURO SISTEMA REARME (RESET) MANUAL
SISTEMA ESPECÍFICO TREINAMENTOS X EXAMES MÉDICOS ESPECÍFICOS OK TREINAMENTOS OK
EXAMES MÉDICOS ESPECÍFICOS X AUTORIZAÇÃO X CAPACITAÇÃO OK AUTORIZAÇÃO OK
CAPACITAÇÃO X
AVALIAÇÃO DO RISCO E NÍVEL DAS AÇÕES PREVENTIVAS CONFORME
VCR - VALOR DE CLASSIFICAÇÃO DE RISCO (HRN - HAZARD RATING NUMBER)
TIPO DO
PERIGO
DESCRIÇÃO DOS PERIGOS
POD FEP GPD NPE VCR
CLASSIFICAÇÃO
DO RISCO
NÍVEL DAS AÇÕES
PREVENTIVAS
MEDIDAS
PREVENTIVAS
INDICADAS
ORIGEM
POTENCIAIS
CONSEQUÊNCIAS
MECÂNICO EMPILHADEIRA TOMBAMENTO;
COLISÃO;
ATROPELAMENTO;
QUEDA
MATERIAIS;
2
(POSSÍVEL)
5
(CONS TA NT E M E NT E )
2 (FRATURA
GRAVE DE
OSSOS)
1
(1 A 2
PESSOAS)
20 SIGNIFICANTE GARANTIR QUE AS MEDIDAS
DE PROTEÇÃO EXISTENTES
SEJAM EFICAZES;
APRIMORAR AS MEDIDAS
PREVENTIVAS COM AÇÕES
COMPLEMENTARES;
EXAMES MÉDICOS;
CAPACITAÇÃO;
TREINAMENTOS;
AUTORIZAÇÃO;
OBSERVAÇÕES
NA ELABORAÇÃO DA LISTA DE PERIGOS EXISTENTE FORAM CONSIDERADAS ÀS OPERAÇÕES POSSÍVEIS DA MÁQUINA, INCLUINDO:
AJUSTES E TESTES;
PROGRAMAÇÃO / PARAMETRIZAÇÃO;
TROCAS DE FERRAMENTAS/MOLDES;
PARTIDA INICIAL/ COLOCAÇÃO EM MARCHA / STARTUP/PARTIDAS/PAUSAS;
MODO DE OPERAÇÃO MANUAL/ AUTOMÁTICO / CICLO LENTO;
PARADA DE EMERGÊNCIA;
REINICIO DE OPERAÇÃO APÓS BLOQUEIO DE EMERGÊNCIA;
PROCESSO DE LOCKOUT/TAGOUT;
LIMPEZA E ORGANIZAÇÃO;
MANUTENÇÃO PREVENTIVA/CORRETIVA;
MANUTENÇÃO DIÁRIA;
ROTINAS E PROCEDIMENTOS DO PROCESSO;
ALIMENTAÇÃO/DESCARGA DA MATÉRIA PRIMA;
COMPORTAMENTOS DA MÁQUINA EM AÇÕES NÃO INTENCIONAIS DO OPERADOR OU FORMAS DE MAU USO RAZOAVELMENTE PREVISTAS.
NOMENCLATURA:
POD = PROBABILIDADE DE OCORRÊNCIA DO DANO;
FEP = FREQUÊNCIA DE EXPOSIÇÃO AO PERIGO/RISCO;
GPD = GRAVIDADE DO POSSÍVEL DANO;
NPE = NÚME R O DE PESS O AS EXPO S TAS AO
PERIGO/RISCO;
VCR = VALOR DE CLASSIFICAÇÃO DE RISCO (HRN -
HAZARD RATING NUMBER);

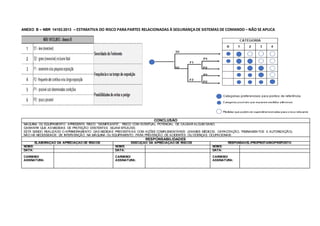

7. ANEXO B – NBR 14153:2013 – ESTIMATIVA DO RISCO PARAPARTES RELACIONADAS À SEGURANÇADE SISTEMAS DE COMANDO – NÃO SE APLICA
CONCLUSÃO
MÁQUINA OU EQUIPAMENTO APRESENTA RISCO “SIGNIFICANTE”, RISCO COM EVENTUAL POTENCIAL DE CAUSAR ALGUM DANO;
GARANTIR QUE AS MEDIDAS DE PROTEÇÃO EXISTENTES SEJAM EFICAZES;
ESTÁ SENDO REALIZADO O APRIMORAMENTO DAS MEDIDAS PREVENTIVAS COM AÇÕES COMPLEMENTARES (EXAMES MÉDICOS, CAPACITAÇÃO, TREINAMENTOS E AUTORIZAÇÃO);
NÃO HÁ NECESSIDADE DE INTERVENÇÃO NA MÁQUINA OU EQUIPAMENTO PARA PREVENÇÃO DE ACIDENTES OU DOENÇAS OCUPACIONAIS.
RESPONSABILIDADES
ELABORAÇÃO DA APRECIAÇÃO DE RISCOS EXECUÇÃO DA APRECIAÇÃO DE RISCOS RESPONSÁVEL/PROPRIETÁRIO/PREPOSTO
NOME: NOME: NOME:
DATA: DATA: DATA:
CARIMBO/
ASSINATURA:
CARIMBO/
ASSINATURA:
CARIMBO/
ASSINATURA:
