TRANSPORTE DE PRODUTOS PERIGOSOSTRANSPORTE DE PRODUTOS PERIGOSOS
Almir Vieira
EMERGÊNCIA COM PRODUTOS PERIGOSOS
OBJETIVOS
SerSer oo participante,participante, capazcapaz dede identificaridentificar
ocorrênciasocorrências queque envolvamenvolvam produtosprodutos
perigososperigosos dede umauma maneiramaneira geral,geral, realizarrealizar osos
procedimentosprocedimentos básicosbásicos iniciais,iniciais, tomandotomando asas
providências,providências, gerenciandogerenciando osos recursosrecursos
solicitadossolicitados pelapela equipeequipe dede intervenções,intervenções, comcom
apoioapoio dasdas instituiçõesinstituições parapara atuaçãoatuação emem áreasáreas
específicasespecíficas..
BASE DE DADOS DE EMPRESAS QUE ATUAM
NA AREA PRODUTOS PERIGOSOS

2. 01/09/2014
2

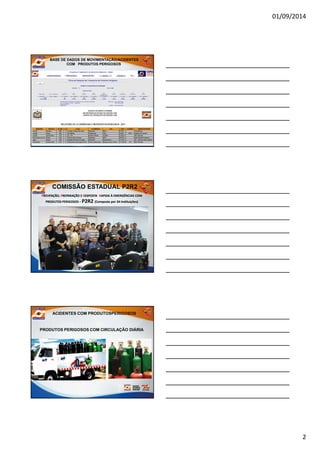

BASE DE DADOS DE MOVIMENTAÇÃO/ACIDENTES
COM PRODUTOS PERIGOSOS
COMISSÃO ESTADUAL P2R2
PPREVENÇÃO,REVENÇÃO, PPREPARAÇÃO EREPARAÇÃO E RRESPOSTAESPOSTA RRAPIDA À EMERGÊNCIAS COMAPIDA À EMERGÊNCIAS COM
PRODUTOS PERIGOSOSPRODUTOS PERIGOSOS –– P2R2P2R2 (Composto por 34 Instituições)(Composto por 34 Instituições)
ACIDENTES COM PRODUTOSPERIGOSOS
PRODUTOS PERIGOSOS COM CIRCULAÇÃO DIÁRIA

3. 01/09/2014
3

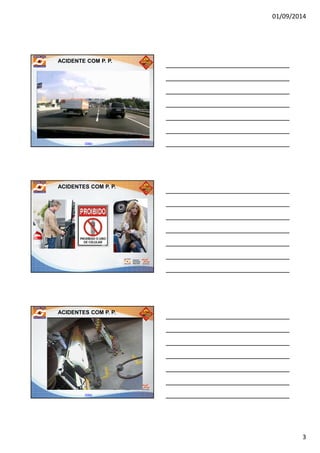

ACIDENTE COM P. P.
Vídeo
ACIDENTES COM P. P.
ACIDENTES COM P. P.
Vídeo

4. 01/09/2014
4

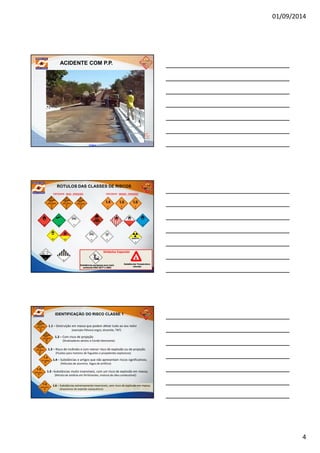

ACIDENTE COM P.P.
Vídeo
ROTULOS DAS CLASSES DE RISCOS
EXPLOSIVO MAIS PERIGOSO EXPLOSIVO MENOS PERIGOSO
Símbolos Especiais
Substâncias perigosas para meio
ambiente ONU 3077 e 3082
Substâncias Temperatura
elevada
IDENTIFICAÇÃO DO RISCO CLASSE 1
1.11.1 – Destruição em massa que podem afetar tudo ao seu redor
(exemplo Pólvora negra, dinamite, TNT)
1.21.2 – Com risco de projeção
(Sinalizadores aéreos e Cordel detonante)
1.31.3 – Risco de incêndio e com menor risco de explosão ou de projeção.
(Fluidos para motores de foguetes e propelentes explosivos)
1.41.4 – Substâncias e artigos que não apresentam riscos significativos;
(Películas de alumínio, fogos de artifício)
1.51.5 –Substâncias muito insensíveis, com um risco de explosão em massa;
(Nitrato de amônia em fertilizantes, mistura de óleo combustível)
1.61.6 – Substâncias extremamente insensíveis, sem risco de explosão em massa;
(dispositivos de explosão subaquáticos)

5. 01/09/2014
5

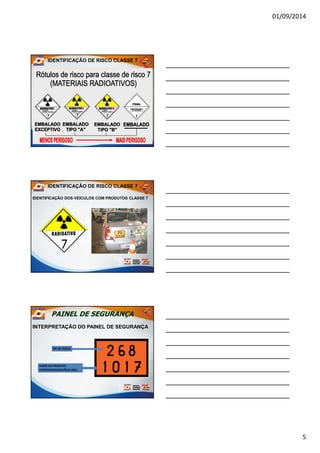

IDENTIFICAÇÃO DE RISCO CLASSE 7
IDENTIFICAÇÃO DE RISCO CLASSE 7
IDENTIFICAÇÃO DOS VEÍCULOS COM PRODUTOS CLASSE 7
INTERPRETAÇÃO DO PAINEL DE SEGURANÇA
PAINEL DE SEGURANÇAPAINEL DE SEGURANÇA
NOME DO PRODUTO
CONVENCIONADO PELA ONU
Nº DE RISCO

6. 01/09/2014
6
EMERGÊNCIA PRODUTOS PERIGOSOS
ATRIBUIÇÕES GERAISATRIBUIÇÕES GERAIS
PREVISTAS NA NBR14064PREVISTAS NA NBR14064//20032003
Independentemente do acionamento e mobilização de outros
órgãos, a primeira entidade presente no local do acidente deve
adotar medidas iniciais para controle da situação como:
Avaliação preliminar da ocorrência;Avaliação preliminar da ocorrência;
Sinalização do local;Sinalização do local;
Identificação do(s) produto(s) envolvido(s);Identificação do(s) produto(s) envolvido(s);
Socorro as vítimas;Socorro as vítimas;
Acionamento de outras entidadesAcionamento de outras entidades
EMERGÊNCIA COM PRODUTOS PERIGOSOS
EMERGÊNCIAEMERGÊNCIA
NOTIFICAÇÃONOTIFICAÇÃO
DADA
EMERGÊNCIAEMERGÊNCIA
VIATURA NOVIATURA NO
LOCALLOCAL
IDENTIFICAÇÃOIDENTIFICAÇÃO
E AVALIAÇÃOE AVALIAÇÃO
DOS RISCOSDOS RISCOS
FLUXOGRAMA PARA ATENDIMENTO DE OCORRÊNCIASFLUXOGRAMA PARA ATENDIMENTO DE OCORRÊNCIAS
COM PRODUTOS PERIGOSOSCOM PRODUTOS PERIGOSOS
Identificação dos RiscosIdentificação dos Riscos

7. 01/09/2014
7

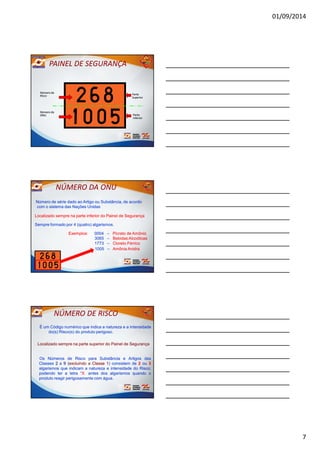

ParteParte
SuperiorSuperior
ParteParte
InferiorInferior
Número deNúmero de
RiscoRisco
Número daNúmero da
ONUONU
PAINEL DE SEGURANÇAPAINEL DE SEGURANÇA
Número de série dado ao Artigo ou Substância, de acordoNúmero de série dado ao Artigo ou Substância, de acordo
com o sistema das Nações Unidascom o sistema das Nações Unidas
Localizado sempre na parte inferior do Painel de SegurançaLocalizado sempre na parte inferior do Painel de Segurança
Sempre formado por 4 (quatro) algarismos.Sempre formado por 4 (quatro) algarismos.
Exemplos:Exemplos: 00040004 –– Picrato de AmônioPicrato de Amônio
30653065 –– Bebidas AlcoólicasBebidas Alcoólicas
17731773 –– Cloreto FérricoCloreto Férrico
NÚMERO DA ONUNÚMERO DA ONU
10051005 –– Amônia AnidraAmônia Anidra
É um Código numérico que indica a natureza e a intensidadeÉ um Código numérico que indica a natureza e a intensidade
do(s) Risco(s) do produto perigoso.do(s) Risco(s) do produto perigoso.
Localizado sempre na parte superior do Painel de SegurançaLocalizado sempre na parte superior do Painel de Segurança
OsOs NúmerosNúmeros dede RiscoRisco parapara SubstânciaSubstância ee ArtigosArtigos dasdas
ClassesClasses 22 aa 99 ((excluindoexcluindo aa ClasseClasse 11)) consistemconsistem dede 22 ouou 33
algarismosalgarismos queque indicamindicam aa naturezanatureza ee intensidadeintensidade dodo RiscoRisco;;
podendopodendo terter aa letraletra ““XX”” antesantes dosdos algarismosalgarismos quandoquando oo
produtoproduto reagirreagir perigosamenteperigosamente comcom águaágua..
NÚMERO DE RISCONÚMERO DE RISCO

8. 01/09/2014
8
NÚMERO DE RISCONÚMERO DE RISCO
Gás Tóxico, CorrosivoGás Tóxico, Corrosivo
Amônia, anidraAmônia, anidra
1 – Não deverá ser utilizado
2 – Gás ou Emana gás
3 – Líquido Inflamável ou Inflamável
4 – Sólido Inflamável ou sujeito ao auto-aquecimento
5 – Substância Oxidante ou Oxidante
6 – Substância Tóxica ou Tóxico
7 – Material Radioativo
8 – Substância Corrosiva ou Corrosivo
9 – Risco de Violenta Reação Espontânea
0 – Ausência de Risco Subsidiário
X – Reage Perigosamente com Água
NÚMERO DE RISCONÚMERO DE RISCO
Substância Corrosiva, Oxidante, TóxicaSubstância Corrosiva, Oxidante, Tóxica
Ácido Nítrico,Ácido Nítrico,
Vermelho FumeganteVermelho Fumegante
1 – Não deverá ser utilizado
2 – Gás ou Emana gás
3 – Líquido Inflamável ou Inflamável
4 – Sólido Inflamável ou sujeito ao auto-aquecimento
5 – Substância Oxidante ou Oxidante
6 – Substância Tóxica ou Tóxico
7 – Material Radioativo
8 – Substância Corrosiva ou Corrosivo
9 – Risco de Violenta Reação Espontânea
0 – Ausência de Risco Subsidiário
X – Reage Perigosamente com Água
NÚMERO DE RISCONÚMERO DE RISCO
1 – Não deverá ser utilizado
2 – Gás ou Emana gás
3 – Líquido Inflamável ou Inflamável
4 – Sólido Inflamável ou sujeito ao auto-aquecimento
5 – Substância Oxidante ou Oxidante
6 – Substância Tóxica ou Tóxico
7 – Material Radioativo
8 – Substância Corrosiva ou Corrosivo
9 – Risco de Violenta Reação Espontânea
0 – Ausência de Risco Subsidiário
X – Reage Perigosamente com Água
Sólido que reage perigosamente com água,Sólido que reage perigosamente com água,
desprendendo gases inflamáveisdesprendendo gases inflamáveis
BOROBORO--HIDRETOHIDRETO
DE POTÁSSIODE POTÁSSIO

9. 01/09/2014
9

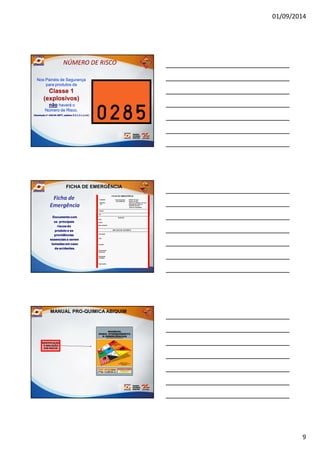

Nos Painéis de SegurançaNos Painéis de Segurança
para produtos dapara produtos da
Classe 1Classe 1
(explosivos)(explosivos)
nãonão haverá ohaverá o
Número de Risco.Número de Risco.
(Resolução n(Resolução n°° 420/04 ANTT, subitem 5.3.1.2.1 c) (vi)420/04 ANTT, subitem 5.3.1.2.1 c) (vi)
NÚMERO DE RISCONÚMERO DE RISCO
FICHA DE EMERGÊNCIA
Ficha deFicha de
EmergênciaEmergência
DocumentocomDocumentocom
os principaisos principais
riscos doriscos do
produto e asproduto e as
providênciasprovidências
essenciais a seremessenciais a serem
tomadasem casotomadasem caso
de acidentes.de acidentes.
IDENTIFICAÇÃOIDENTIFICAÇÃO
E AVALIAÇÃOE AVALIAÇÃO
DOS RISCOSDOS RISCOS
MANUAL PRO-QUIMICA ABIQUIM

10. 01/09/2014
10

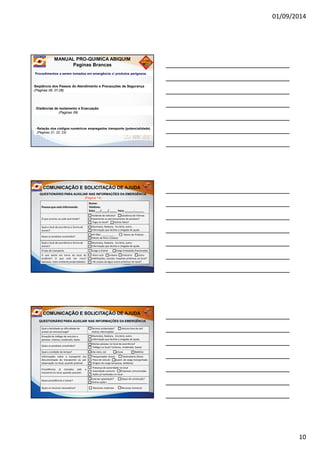

MANUAL PRO-QUIMICA ABIQUIM
Paginas Brancas
Procedimentos a serem tomados em emergência c/ produtos perigosos.
-Seqüência dos Passos do Atendimento e Precauções de Segurança
-(Paginas 06, 07,08)
-Distâncias de isolamento e Evacuação
(Paginas 09)
- Relação dos códigos numéricos empregados transporte (potencialidade)
(Paginas 21, 22, 23)
COMUNICAÇÃO E SOLICITAÇÃO DE AJUDA
QUESTIONÁRIO PARA AUXILIAR NAS INFORMAÇÕES DA EMERGÊNCIA
(Pagina 12)
Pessoa que está informando
Nome:
Telefone:
Data ___/____/_____ hora ______:______
O que ocorreu ou está ocorrendo?
Acidente de trânsito? Existência de Vítimas
Vazamento ou derramamento do produto?
Fogo no local? Outros fatos?
Qual o local da ocorrência e forma de
acesso?
Município, Rodovia, Via (km), outro.
Informação que facilite a chegada de ajuda.
Quais os produtos envolvidos?
Nº ONU __________ Nome do Produto
Rótulo de Risco (Classe)
Qual o local da ocorrência e forma de
acesso?
Município, Rodovia, Via (km), outro.
Informação que facilite a chegada de ajuda.
O tipo de transporte Carga a Granel Carga Embalada (fracionada)
O que existe em torno do local do
acidente? O que está em risco?
(pessoas, meio ambiente,propriedades)
Área rural Urbana Industria outra
Habilitações, escolas, hospitais próximas ao local?
Há corpos de água muito próximos do local?
COMUNICAÇÃO E SOLICITAÇÃO DE AJUDA
Qual a facilidade ou dificuldade de
acesso ao veículo/carga?
Terreno acidentado? Veículo fora da via?
Outras informações: ________________________
Situação do tráfego de veículos e
pessoas: intenso, moderado, baixo.
Município, Rodovia, Via (km), outro.
Informação que facilite a chegada de ajuda.
Quais os produtos envolvidos?
Muitas pessoas no local da ocorrência?
Tráfego no local? (intenso, moderado, baixo)
Qual a condição do tempo? Dia claro, sol chuva Neblina
Informações sobre o transporte (na
documentação de transporte) ou por
observação no local, quando possível.
Transportador (fone) Destinatário (fone)
Placa do veículo Quant. de carga transportada
Origem da carga (empresa, telefone)
Providências já tomadas (até o
momento no local, quando possível.
Presença de autoridade no local
Autoridade comunic. Empresas comunicadas
Ações já realizadas no local.
Quais providências a tomar?
Evacuar população? Dique de contenção?
Outras ações: _____________________________
Quais os recursos necessários? Recursos materiais Recursos humanos
QUESTIONÁRIO PARA AUXILIAR NAS INFORMAÇÕES DA EMERGÊNCIA

11. 01/09/2014
11

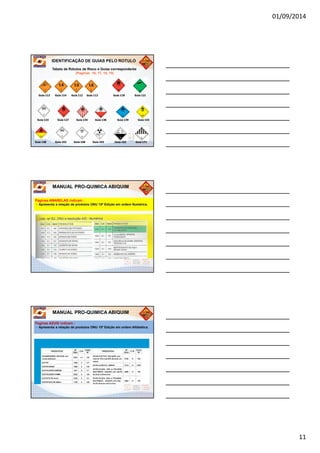

IDENTIFICAÇÃO DE GUIAS PELO ROTULO
Guia 112 Guia 114 Guia 112 Guia 112 Guia 118 Guia 121
Guia 123 Guia 127 Guia 134 Guia 136 Guia 139 Guia 143
Guia 148 Guia 153 Guia 158 Guia 163 Guia 153 Guia 171
Tabela de Rótulos de Risco e Guias correspondente
(Paginas 16, 17, 18, 19)
MANUAL PRO-QUIMICA ABIQUIM
Paginas AMARELAS indicam :
-- Apresenta a relação de produtos ONU 15ª Edição em ordem Numérica.
15º
MANUAL PRO-QUIMICA ABIQUIM
Paginas AZUIS indicam :
-- Apresenta a relação de produtos ONU 15ª Edição em ordem Alfabética.

12. 01/09/2014
12

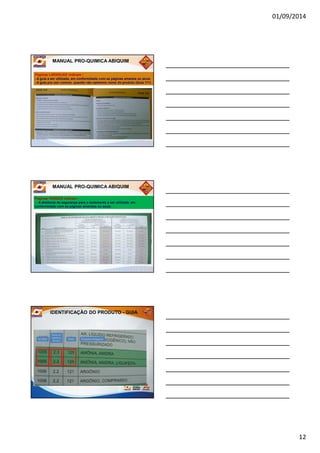

MANUAL PRO-QUIMICA ABIQUIM
Paginas LARANJAS indicam :
-- A guia a ser utilizada, em conformidade com as páginas amarela ou azuis
- A guia pra uso comum, quando não sabemos nome do produto (Guia 111)
MANUAL PRO-QUIMICA ABIQUIM
Paginas VERDES indicam :
-- A distância de segurança para o isolamento a ser utilizada, em
conformidade com as páginas amarelas ou azuis.
IDENTIFICAÇÃO DO PRODUTO - GUIA
Nº ONU
Classe ou
subclasse
de risco
GUIA Produtos Perigosos

13. 01/09/2014
13
PAGINA LARANJA
PAGINA LARANJA
PRIMEIRO ISOLAMENTO
PEQUENOS DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO

14. 01/09/2014
14
PAGINAS VERDE – TABELA DE ISOLAMENTO
PRIMEIRO ISOLAMENTO
PEQUENOS DERRAMAMENTOS
Área de
Isolamento
inicial
30m
MANUAL PRO-QUIMICA ABIQUIM
PRIMEIRO ISOLAMENTO
PEQUENOS DERRAMAMENTOS
PRIMEIRO ISOLAMENTO
GRANDES DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO

15. 01/09/2014
15

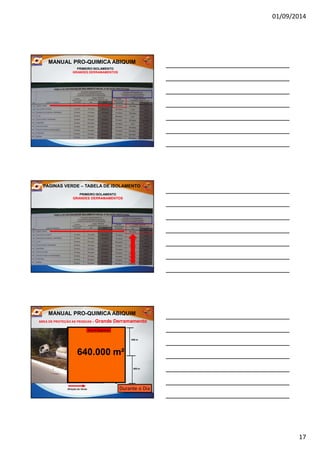

PRIMEIRO ISOLAMENTO
GRANDES DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO
150m
MANUAL PRO-QUIMICA ABIQUIM
PRIMEIRO ISOLAMENTO
GRANDES DERRAMAMENTOS
PROTEÇÃO DAS PESSOAS – AREA DE SEGURANÇA
PEQUENOS DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO

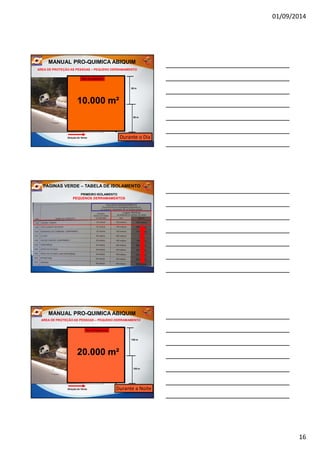

16. 01/09/2014
16
Direção do Vento
100 metros a favor do vento
50 m
50 m
Área de Segurança
10.000 m10.000 m²²
MANUAL PRO-QUIMICA ABIQUIM
AREA DE PROTEÇÃO AS PESSOAS – PEQUENO DERRAMAMENTO
Durante o Dia
PRIMEIRO ISOLAMENTO
PEQUENOS DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO
Direção do Vento
200 metros a favor do vento
100 m
100 m
Área de Segurança
20.00020.000 mm²²
MANUAL PRO-QUIMICA ABIQUIM
AREA DE PROTEÇÃO AS PESSOAS – PEQUENO DERRAMAMENTO
Durante a Noite

17. 01/09/2014
17
MANUAL PRO-QUIMICA ABIQUIM
PRIMEIRO ISOLAMENTO
GRANDES DERRAMAMENTOS
PRIMEIRO ISOLAMENTO
GRANDES DERRAMAMENTOS
PAGINAS VERDE – TABELA DE ISOLAMENTO
Direção do Vento
800 metros a favor do vento
400 m
400 m
Área de Segurança
640.000640.000 mm²²
MANUAL PRO-QUIMICA ABIQUIM
AREA DE PROTEÇÃO AS PESSOAS – Grande DerramamentoGrande Derramamento
Durante o Dia

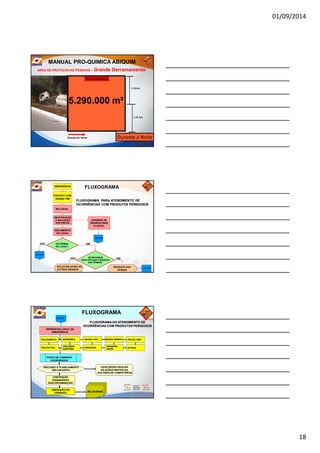

18. 01/09/2014
18
Direção do Vento
2,3 km a favor do vento
1,15 km
1,15 km
Área de Segurança
5.290.0005.290.000 mm²²
MANUAL PRO-QUIMICA ABIQUIM
AREA DE PROTEÇÃO AS PESSOAS – Grande DerramamentoGrande Derramamento
Durante a Noite
HÁ VÍTIMASHÁ VÍTIMAS
NO LOCAL?NO LOCAL?
HÁ RECURSOSHÁ RECURSOS
PARA EFETUAR O RESGATEPARA EFETUAR O RESGATE
DAS VÍTIMAS?DAS VÍTIMAS?
EMERGÊNCIAEMERGÊNCIA
CONTATO COMCONTATO COM
ORGÃOORGÃO 199199
NO LOCALNO LOCAL
IDENTIFICAÇÃOIDENTIFICAÇÃO
E AVALIAÇÃOE AVALIAÇÃO
DOS RISCOSDOS RISCOS
ISOLAMENTOISOLAMENTO
DO LOCALDO LOCAL
ACIONAR OSACIONAR OS
ÓRGÃOS PARAÓRGÃOS PARA
O LOCALO LOCAL
SOLICITAR APOIO DE
OUTROS ÓRGÃOS
RESGATE DAS
VÍTIMAS
NÃO SIM
NÃO SIM
APOIO
APOIO
APOIO
FLUXOGRAMA PARA ATENDIMENTO DEFLUXOGRAMA PARA ATENDIMENTO DE
OCORRÊNCIAS COM PRODUTOS PERIGOSOSOCORRÊNCIAS COM PRODUTOS PERIGOSOS
FLUXOGRAMA
FLUXOGRAMA
ÓRGÃOS NO LOCAL DAÓRGÃOS NO LOCAL DA
EMERGÊNCIAEMERGÊNCIA
APOIO
POLICIAMENTOPOLICIAMENTO BOMBEIROSBOMBEIROS DEFESA CIVILDEFESA CIVIL ÓRGÃO AMBIENT.ÓRGÃO AMBIENT.
POLÍCIA CIVILPOLÍCIA CIVIL
VIGILÃNCIAVIGILÃNCIA
SANITÁRIASANITÁRIA
EXPEDIDOREXPEDIDOR
TRANSPORTRANSPOR--
TADORTADOR
POLICIA AMB.POLICIA AMB.
OUTROSOUTROS
POSTO DE COMANDOPOSTO DE COMANDO
COORDENADOCOORDENADO
DISCUSÃO E PLANEJAMENTODISCUSÃO E PLANEJAMENTO
EM CONJUNTOEM CONJUNTO
CADA ÓRGÃO REALIZACADA ÓRGÃO REALIZA
AS AÇÕES DENTRO DAAS AÇÕES DENTRO DA
SUA ÁREA DE COMPETÊNCIASUA ÁREA DE COMPETÊNCIA
CONTENÇÃOCONTENÇÃO
TRANSBORDOTRANSBORDO
DESCONTAMINAÇÃODESCONTAMINAÇÃO
LIBERAÇÃO DOLIBERAÇÃO DO
TRÂNSITOTRÂNSITO RELATÓRIOSRELATÓRIOS
FLUXOGRAMA DO ATENDIMENTO DEFLUXOGRAMA DO ATENDIMENTO DE
OCORRÊNCIAS COM PRODUTOS PERIGOSOSOCORRÊNCIAS COM PRODUTOS PERIGOSOS

19. 01/09/2014
19

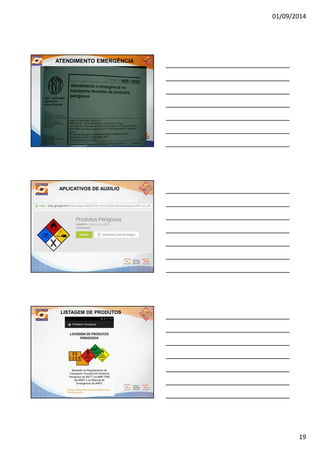

ATENDIMENTO EMERGÊNCIA
APLICATIVOS DE AUXILIO
LISTAGEM DE PRODUTOS

20. 01/09/2014
20
APLICAÇÃO SIMBOLOS (NBR 7500)
APLICATIVOS DE AUXILIO
INFORMAÇÕES DAS CLASSES DE RISCO

21. 01/09/2014
21
INFORMAÇÃO DAS CLASSES
CONSULTA
APLICATIVOS DE AUXILIO
2406

22. 01/09/2014
22
APLICATIVOS DE AUXILIO
APLICATIVOS DE AUXILIO
NORMA DA A.B.N.T.
A entrada na área onde exista risco de exposição aA entrada na área onde exista risco de exposição a
substâncias perigosas deve no mínimo ser realizada porsubstâncias perigosas deve no mínimo ser realizada por
duas pessoas devidamente protegidas, as quais deveduas pessoas devidamente protegidas, as quais deve
ter suas atividades acompanhadas permanentementeter suas atividades acompanhadas permanentemente
por uma equipe de retaguarda.por uma equipe de retaguarda.
Item 4.9.3 da NBR 14064/2003
Em caso de dúvida quanto às características dosEm caso de dúvida quanto às características dos ProduProdu--
tostos envolvidos e aos riscos que eles oferecem, deveenvolvidos e aos riscos que eles oferecem, deve--sese
evitar adentrar as áreas consideradas perigosas.evitar adentrar as áreas consideradas perigosas.
Item 4.9.4 da NBR 14064/2003

23. 01/09/2014
23

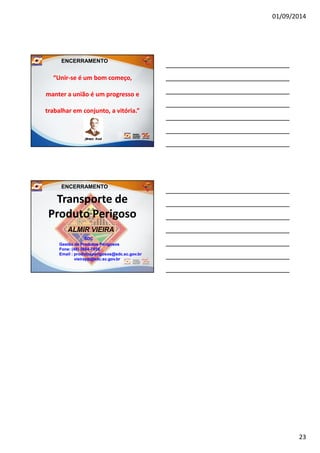

ENCERRAMENTO
“Unir“Unir--se é um bom começo,se é um bom começo,
manter a união é um progresso emanter a união é um progresso e
trabalhar em conjunto, a vitória.”trabalhar em conjunto, a vitória.”
Transporte deTransporte de
Produto PerigosoProduto Perigoso
ALMIRALMIR VIEIRAVIEIRA
SDCSDC
GestãoGestão dede ProdutosProdutos PerigososPerigosos
FoneFone:: ((4848)) 36643664--70587058
EmailEmail :: produtosperigosos@sdcprodutosperigosos@sdc..scsc..govgov..brbr
vieirapp@sdcvieirapp@sdc..scsc..govgov..brbr
ENCERRAMENTO
