Apostila solid works 2010

Novidades do SolidWorks
Versão 2010

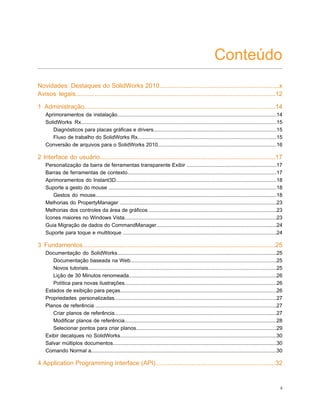

Conteúdo

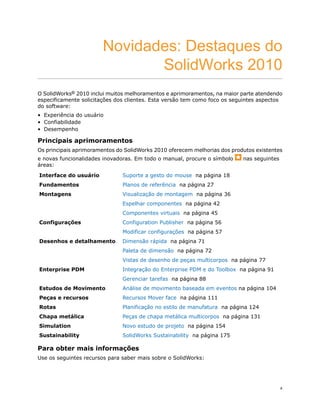

Novidades: Destaques do SolidWorks 2010.....................................................................x

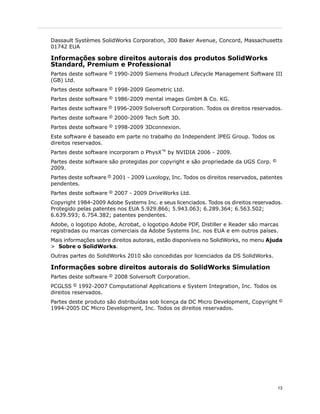

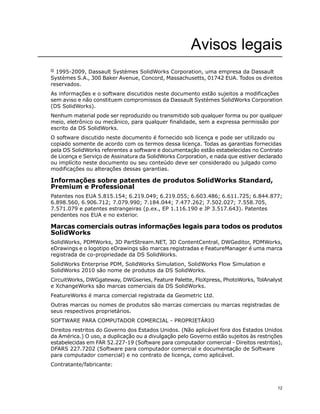

Avisos legais...................................................................................................................12

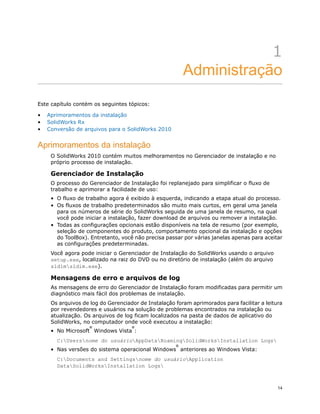

1 Administração..............................................................................................................14
Aprimoramentos da instalação..............................................................................................................14

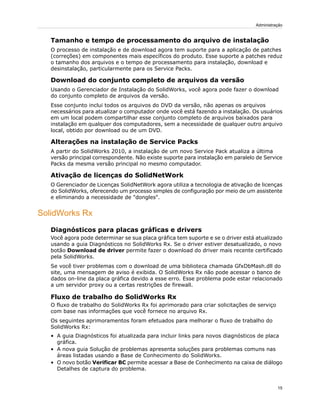

SolidWorks Rx.......................................................................................................................................15
Diagnósticos para placas gráficas e drivers.....................................................................................15
Fluxo de trabalho do SolidWorks Rx................................................................................................15

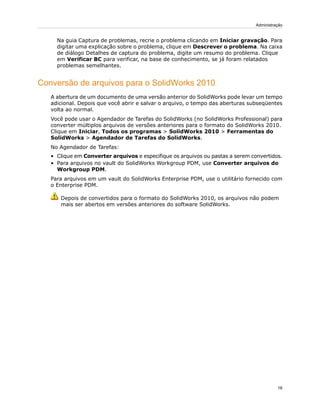

Conversão de arquivos para o SolidWorks 2010..................................................................................16
2 Interface do usuário.....................................................................................................17
Personalização da barra de ferramentas transparente Exibir ..............................................................17
Barras de ferramentas de contexto.......................................................................................................17

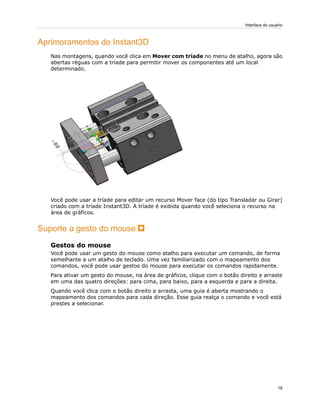

Aprimoramentos do Instant3D...............................................................................................................18
Suporte a gesto do mouse ....................................................................................................................18

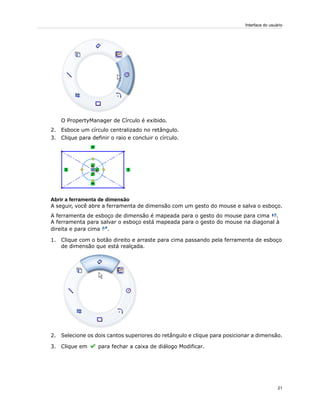

Gestos do mouse.............................................................................................................................18

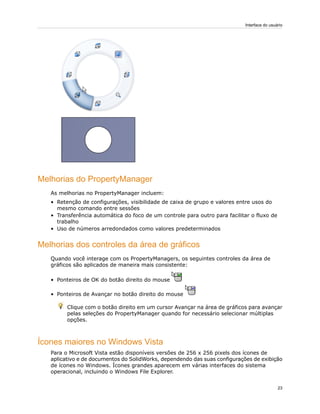

Melhorias do PropertyManager ............................................................................................................23
Melhorias dos controles da área de gráficos ........................................................................................23
Ícones maiores no Windows Vista.........................................................................................................23

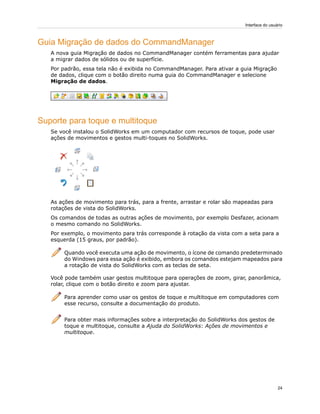

Guia Migração de dados do CommandManager...................................................................................24
Suporte para toque e multitoque ..........................................................................................................24

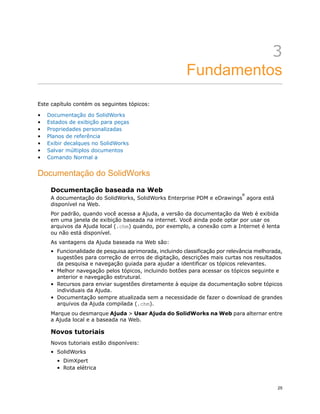

3 Fundamentos...............................................................................................................25
Documentação do SolidWorks..............................................................................................................25
Documentação baseada na Web.....................................................................................................25
Novos tutoriais..................................................................................................................................25
Lição de 30 Minutos renomeada......................................................................................................26
Política para novas ilustrações.........................................................................................................26

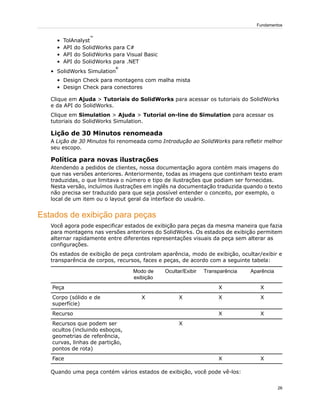

Estados de exibição para peças............................................................................................................26

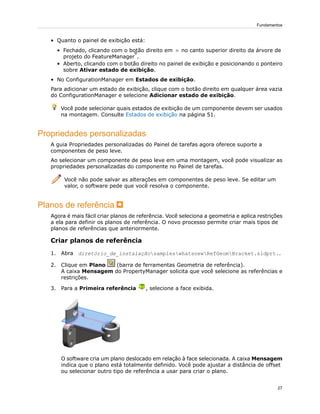

Propriedades personalizadas................................................................................................................27
Planos de referência .............................................................................................................................27
Criar planos de referência................................................................................................................27
Modificar planos de referência.........................................................................................................28

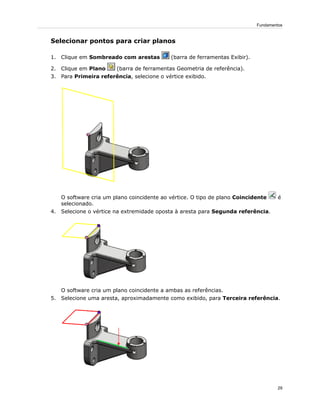

Selecionar pontos para criar planos.................................................................................................29

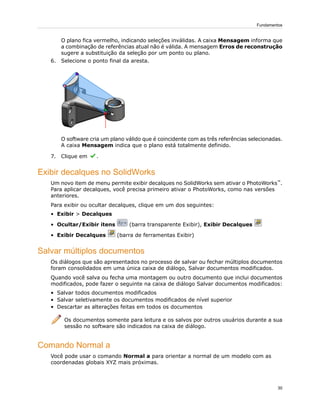

Exibir decalques no SolidWorks............................................................................................................30
Salvar múltiplos documentos.................................................................................................................30
Comando Normal a................................................................................................................................30

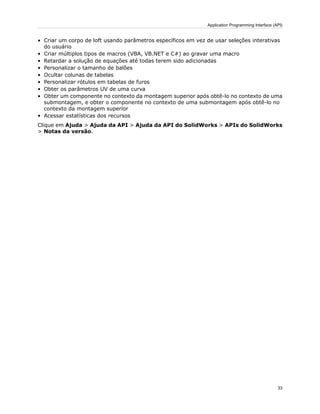

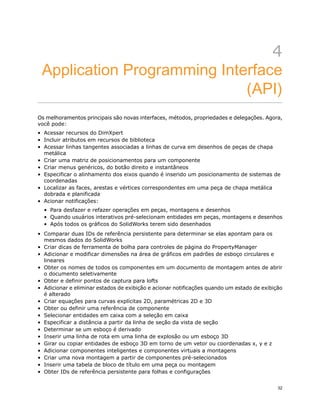

4 Application Programming Interface (API).....................................................................32
ii

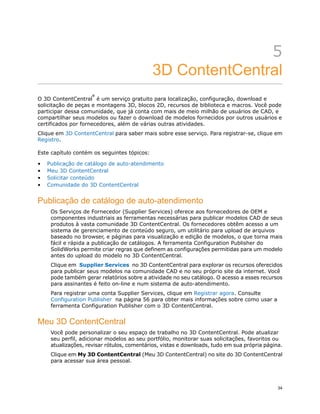

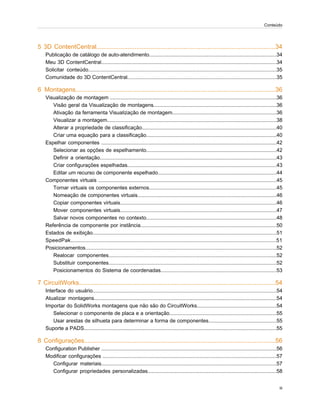

5 3D ContentCentral.......................................................................................................34
Publicação de catálogo de auto-atendimento........................................................................................34
Meu 3D ContentCentral.........................................................................................................................34

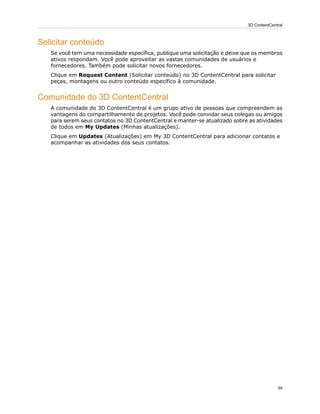

Solicitar conteúdo..................................................................................................................................35
Comunidade do 3D ContentCentral.......................................................................................................35
6 Montagens...................................................................................................................36

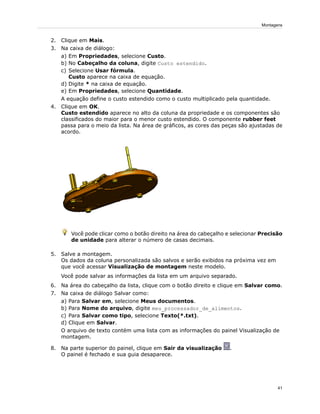

Visualização de montagem ...................................................................................................................36
Visão geral da Visualização de montagens.....................................................................................36
Ativação da ferramenta Visualização de montagem........................................................................36
Visualizar a montagem.....................................................................................................................38

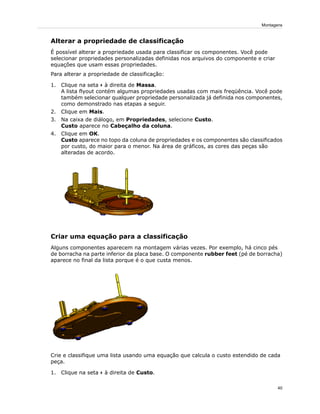

Alterar a propriedade de classificação.............................................................................................40
Criar uma equação para a classificação..........................................................................................40

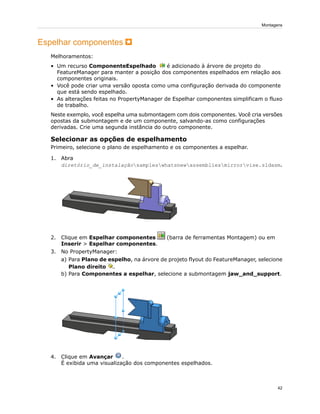

Espelhar componentes .........................................................................................................................42
Selecionar as opções de espelhamento..........................................................................................42

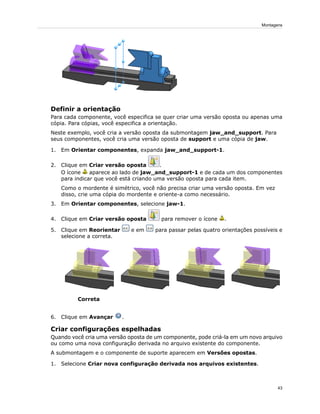

Definir a orientação..........................................................................................................................43
Criar configurações espelhadas.......................................................................................................43
Editar um recurso de componente espelhado..................................................................................44

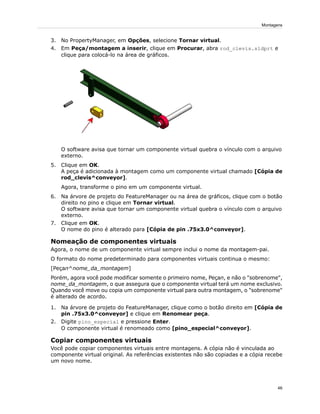

Componentes virtuais ...........................................................................................................................45
Tornar virtuais os componentes externos........................................................................................45
Nomeação de componentes virtuais................................................................................................46
Copiar componentes virtuais............................................................................................................46

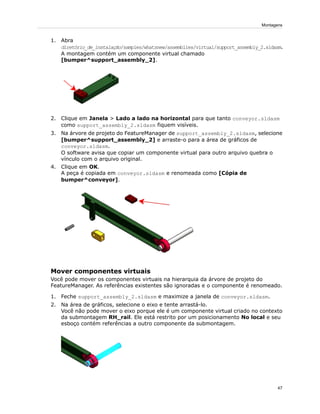

Mover componentes virtuais............................................................................................................47

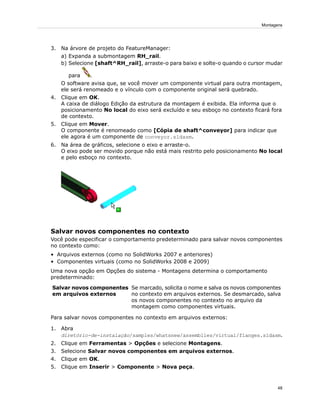

Salvar novos componentes no contexto..........................................................................................48
Referência de componente por instância..............................................................................................50

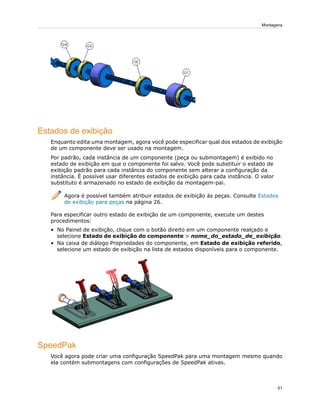

Estados de exibição...............................................................................................................................51
SpeedPak..............................................................................................................................................51
Posicionamentos....................................................................................................................................52
Realocar componentes....................................................................................................................52
Substituir componentes....................................................................................................................52

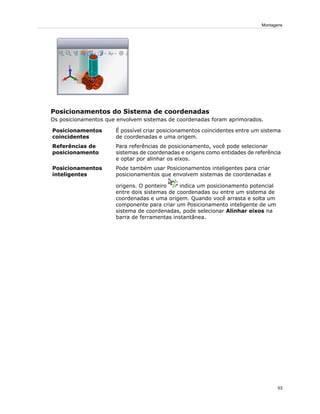

Posicionamentos do Sistema de coordenadas................................................................................53

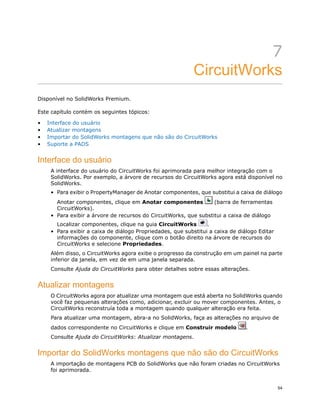

7 CircuitWorks.................................................................................................................54
Interface do usuário...............................................................................................................................54
Atualizar montagens..............................................................................................................................54
Importar do SolidWorks montagens que não são do CircuitWorks.......................................................54

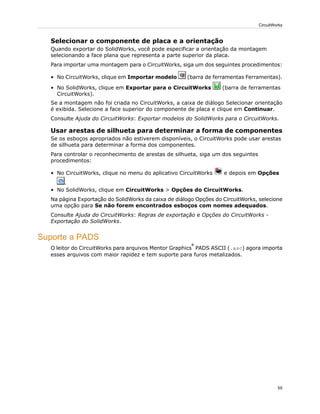

Selecionar o componente de placa e a orientação..........................................................................55
Usar arestas de silhueta para determinar a forma de componentes...............................................55
Suporte a PADS.....................................................................................................................................55

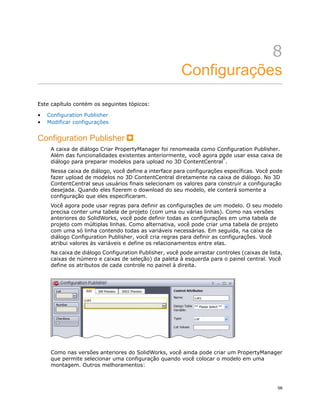

8 Configurações..............................................................................................................56
Configuration Publisher .........................................................................................................................56

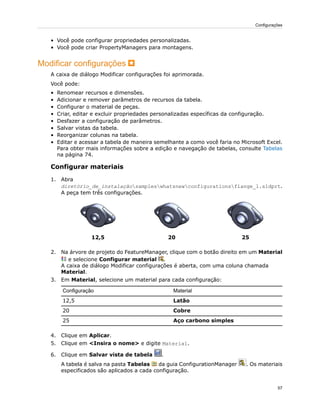

Modificar configurações ........................................................................................................................57
Configurar materiais.........................................................................................................................57

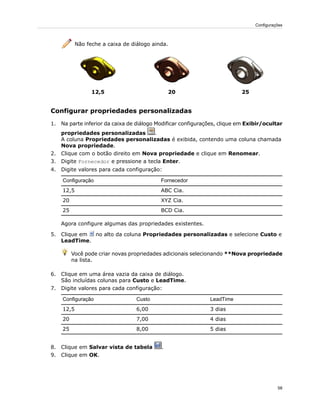

Configurar propriedades personalizadas.........................................................................................58
iii
Conteúdo

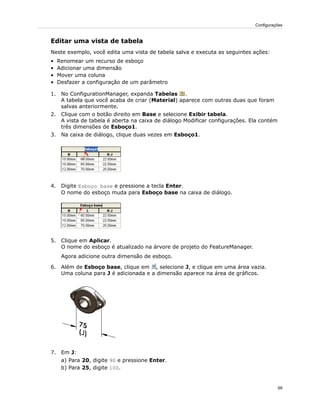

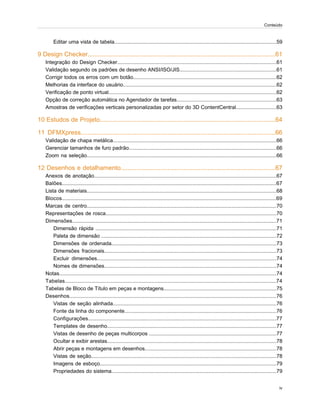

Editar uma vista de tabela................................................................................................................59

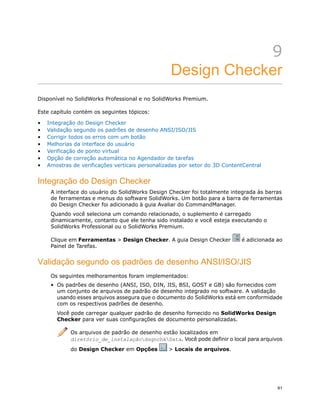

9 Design Checker............................................................................................................61
Integração do Design Checker..............................................................................................................61
Validação segundo os padrões de desenho ANSI/ISO/JIS...................................................................61
Corrigir todos os erros com um botão...................................................................................................62
Melhorias da interface do usuário..........................................................................................................62
Verificação de ponto virtual....................................................................................................................62

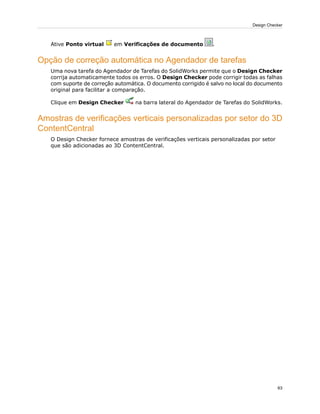

Opção de correção automática no Agendador de tarefas.....................................................................63
Amostras de verificações verticais personalizadas por setor do 3D ContentCentral............................63
10 Estudos de Projeto.....................................................................................................64
11 DFMXpress................................................................................................................66
Validação de chapa metálica.................................................................................................................66
Gerenciar tamanhos de furo padrão......................................................................................................66
Zoom na seleção...................................................................................................................................66

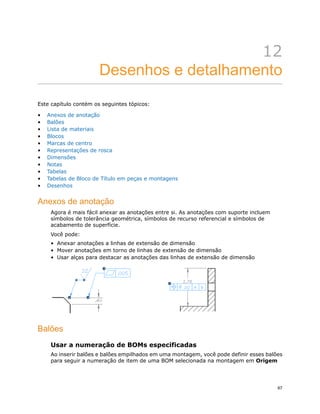

12 Desenhos e detalhamento.........................................................................................67
Anexos de anotação..............................................................................................................................67

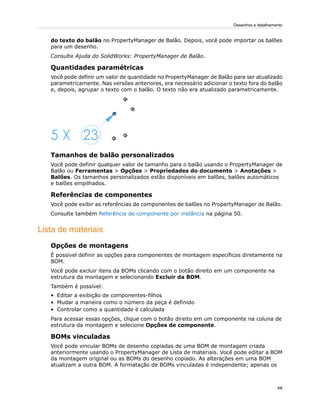

Balões....................................................................................................................................................67
Lista de materiais...................................................................................................................................68
Blocos....................................................................................................................................................69

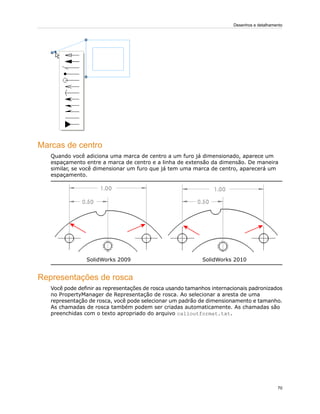

Marcas de centro...................................................................................................................................70
Representações de rosca......................................................................................................................70
Dimensões.............................................................................................................................................71

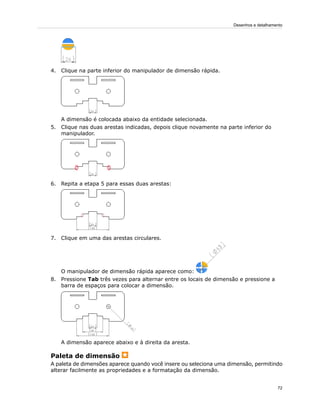

Dimensão rápida .............................................................................................................................71

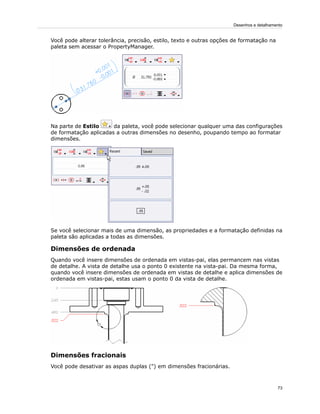

Paleta de dimensão .........................................................................................................................72
Dimensões de ordenada..................................................................................................................73
Dimensões fracionais.......................................................................................................................73
Excluir dimensões............................................................................................................................74
Nomes de dimensões.......................................................................................................................74
Notas......................................................................................................................................................74
Tabelas..................................................................................................................................................74
Tabelas de Bloco de Título em peças e montagens..............................................................................75
Desenhos...............................................................................................................................................76

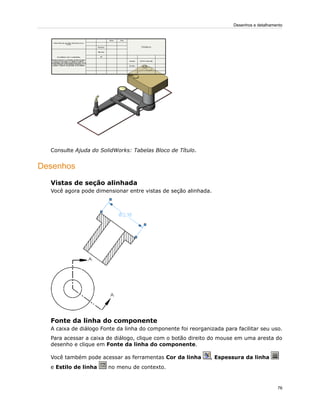

Vistas de seção alinhada.................................................................................................................76
Fonte da linha do componente.........................................................................................................76
Configurações..................................................................................................................................77
Templates de desenho.....................................................................................................................77

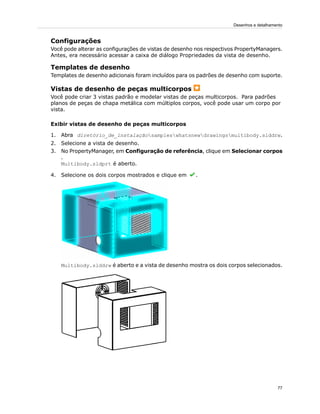

Vistas de desenho de peças multicorpos ........................................................................................77
Ocultar e exibir arestas.....................................................................................................................78
Abrir peças e montagens em desenhos...........................................................................................78
Vistas de seção................................................................................................................................78
Imagens de esboço..........................................................................................................................79
Propriedades do sistema..................................................................................................................79
iv
Conteúdo

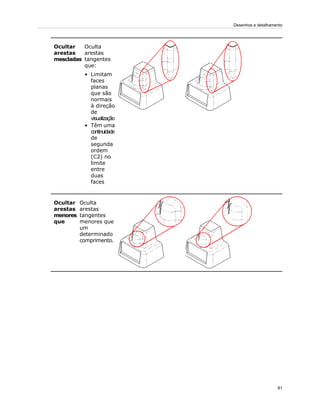

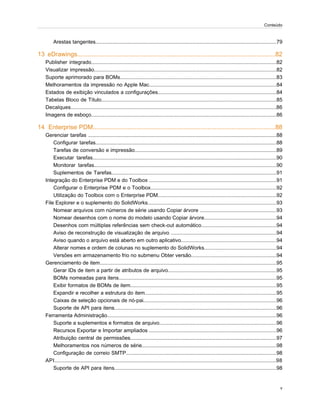

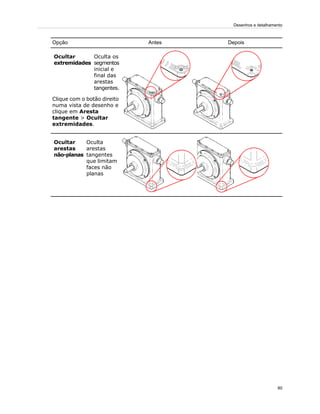

Arestas tangentes.............................................................................................................................79

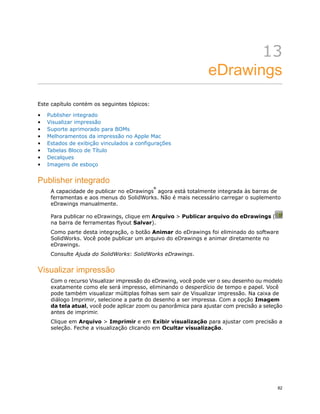

13 eDrawings..................................................................................................................82
Publisher integrado................................................................................................................................82
Visualizar impressão..............................................................................................................................82

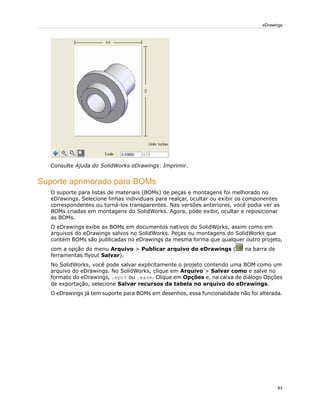

Suporte aprimorado para BOMs............................................................................................................83

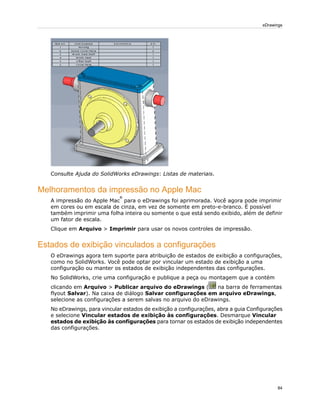

Melhoramentos da impressão no Apple Mac........................................................................................84
Estados de exibição vinculados a configurações..................................................................................84

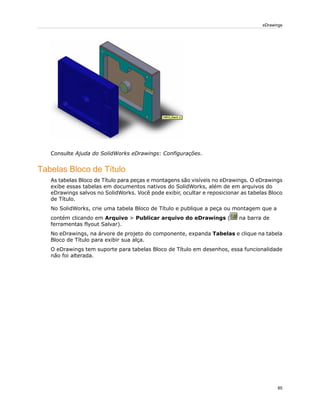

Tabelas Bloco de Título.........................................................................................................................85
Decalques..............................................................................................................................................86

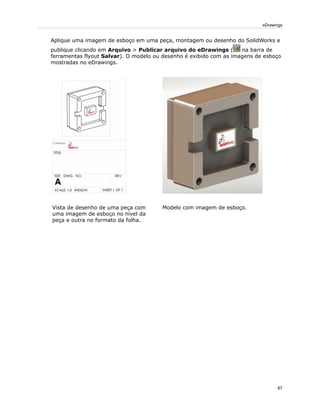

Imagens de esboço................................................................................................................................86

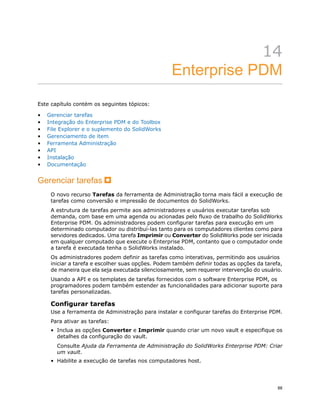

14 Enterprise PDM.........................................................................................................88
Gerenciar tarefas ..................................................................................................................................88
Configurar tarefas.............................................................................................................................88

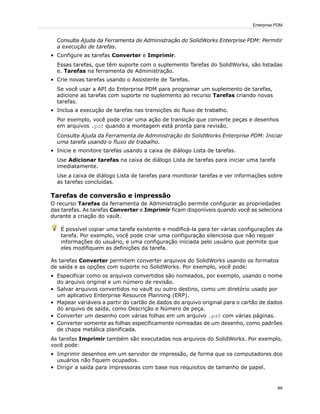

Tarefas de conversão e impressão..................................................................................................89
Executar tarefas...............................................................................................................................90
Monitorar tarefas..............................................................................................................................90
Suplementos de Tarefas..................................................................................................................91

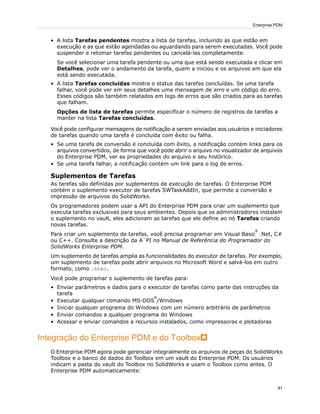

Integração do Enterprise PDM e do Toolbox ........................................................................................91
Configurar o Enterprise PDM e o Toolbox.......................................................................................92
Utilização do Toolbox com o Enterprise PDM..................................................................................92

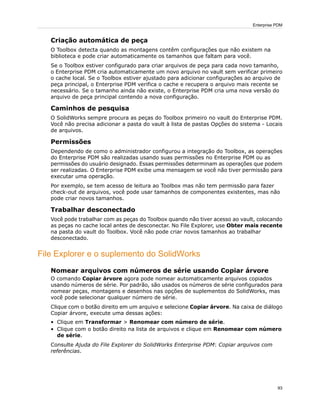

File Explorer e o suplemento do SolidWorks.........................................................................................93
Nomear arquivos com números de série usando Copiar árvore .....................................................93

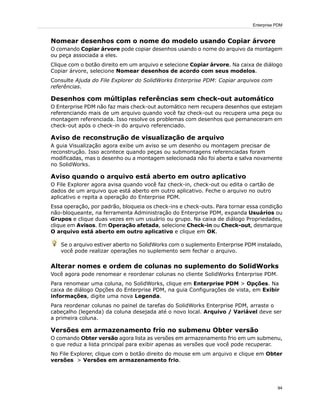

Nomear desenhos com o nome do modelo usando Copiar árvore..................................................94
Desenhos com múltiplas referências sem check-out automático....................................................94
Aviso de reconstrução de visualização de arquivo .........................................................................94
Aviso quando o arquivo está aberto em outro aplicativo..................................................................94
Alterar nomes e ordem de colunas no suplemento do SolidWorks..................................................94
Versões em armazenamento frio no submenu Obter versão...........................................................94
Gerenciamento de item..........................................................................................................................95
Gerar IDs de item a partir de atributos de arquivo...........................................................................95
BOMs nomeadas para itens.............................................................................................................95
Exibir formatos de BOMs de item.....................................................................................................95
Expandir e recolher a estrutura do item...........................................................................................95

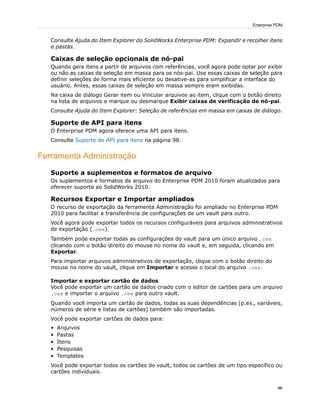

Caixas de seleção opcionais de nó-pai............................................................................................96
Suporte de API para itens................................................................................................................96
Ferramenta Administração.....................................................................................................................96
Suporte a suplementos e formatos de arquivo.................................................................................96
Recursos Exportar e Importar ampliados ........................................................................................96
Atribuição central de permissões.....................................................................................................97

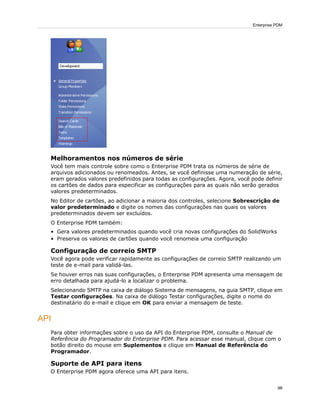

Melhoramentos nos números de série.............................................................................................98
Configuração de correio SMTP........................................................................................................98
API.........................................................................................................................................................98
Suporte de API para itens................................................................................................................98
v
Conteúdo

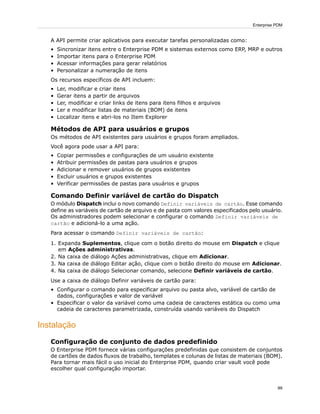

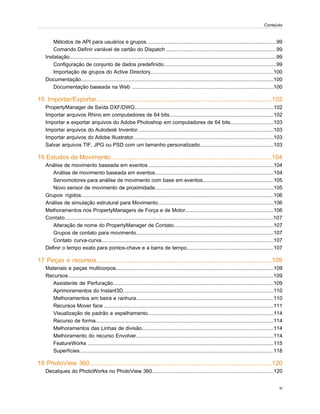

Métodos de API para usuários e grupos..........................................................................................99
Comando Definir variável de cartão do Dispatch ............................................................................99
Instalação...............................................................................................................................................99
Configuração de conjunto de dados predefinido..............................................................................99

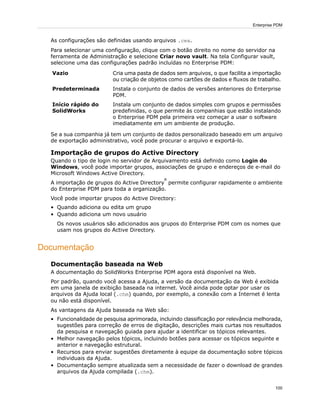

Importação de grupos do Active Directory.....................................................................................100
Documentação.....................................................................................................................................100
Documentação baseada na Web ..................................................................................................100

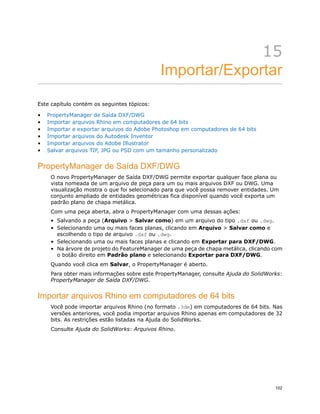

15 Importar/Exportar.....................................................................................................102
PropertyManager de Saída DXF/DWG................................................................................................102
Importar arquivos Rhino em computadores de 64 bits........................................................................102

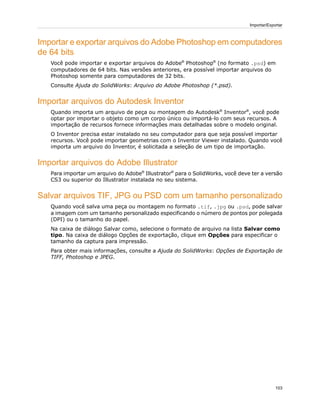

Importar e exportar arquivos do Adobe Photoshop em computadores de 64 bits..............................103
Importar arquivos do Autodesk Inventor..............................................................................................103
Importar arquivos do Adobe Illustrator.................................................................................................103
Salvar arquivos TIF, JPG ou PSD com um tamanho personalizado...................................................103

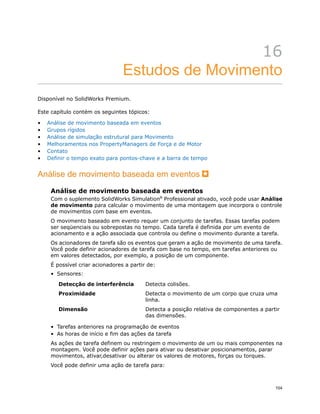

16 Estudos de Movimento.............................................................................................104

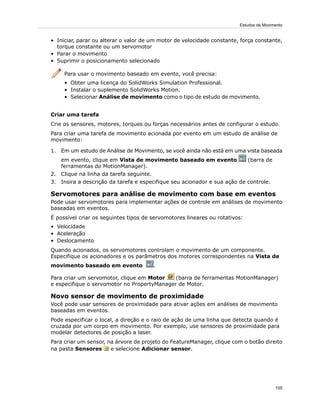

Análise de movimento baseada em eventos ......................................................................................104
Análise de movimento baseada em eventos..................................................................................104
Servomotores para análise de movimento com base em eventos.................................................105
Novo sensor de movimento de proximidade..................................................................................105

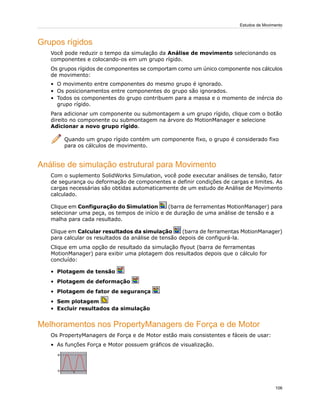

Grupos rígidos.....................................................................................................................................106
Análise de simulação estrutural para Movimento................................................................................106
Melhoramentos nos PropertyManagers de Força e de Motor.............................................................106

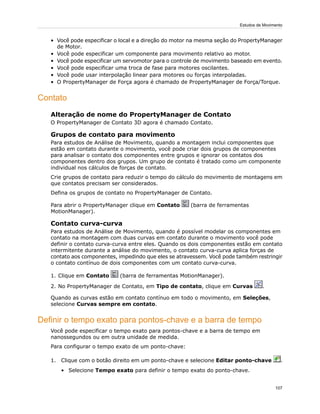

Contato................................................................................................................................................107
Alteração de nome do PropertyManager de Contato.....................................................................107
Grupos de contato para movimento...............................................................................................107
Contato curva-curva.......................................................................................................................107

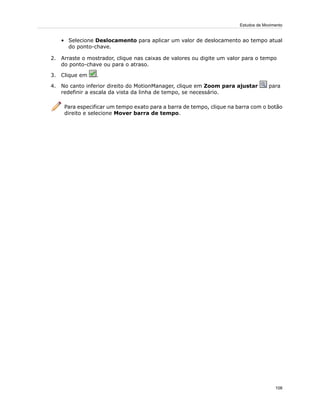

Definir o tempo exato para pontos-chave e a barra de tempo............................................................107

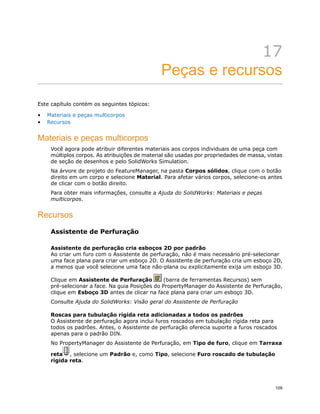

17 Peças e recursos.....................................................................................................109
Materiais e peças multicorpos.............................................................................................................109
Recursos..............................................................................................................................................109
Assistente de Perfuração...............................................................................................................109
Aprimoramentos do Instant3D........................................................................................................110
Melhoramentos em beira e ranhura...............................................................................................110

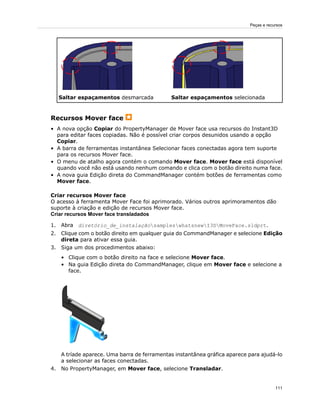

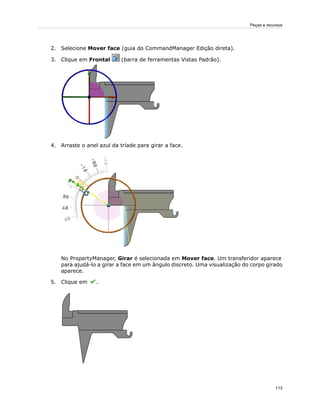

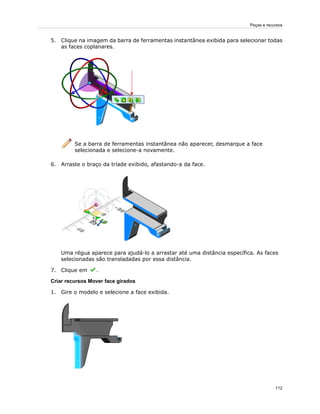

Recursos Mover face .....................................................................................................................111

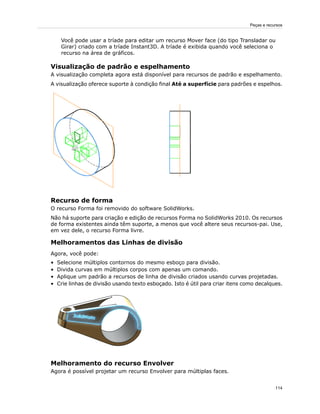

Visualização de padrão e espelhamento.......................................................................................114
Recurso de forma...........................................................................................................................114
Melhoramentos das Linhas de divisão...........................................................................................114
Melhoramento do recurso Envolver...............................................................................................114

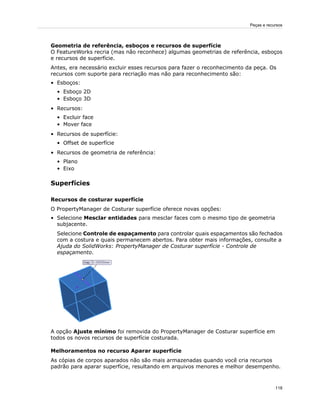

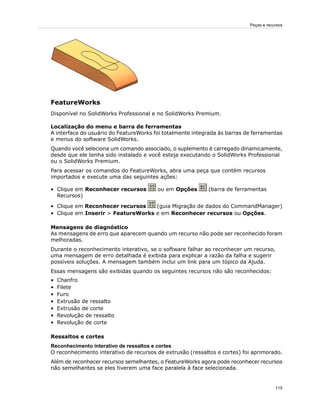

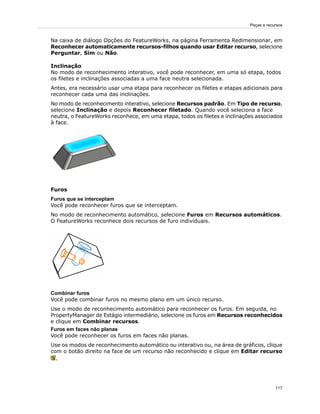

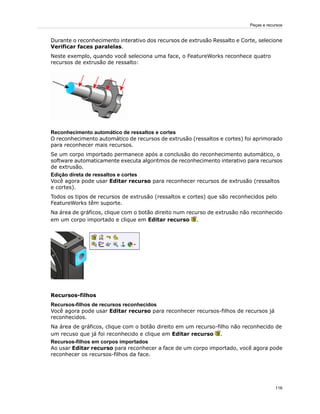

FeatureWorks ................................................................................................................................115

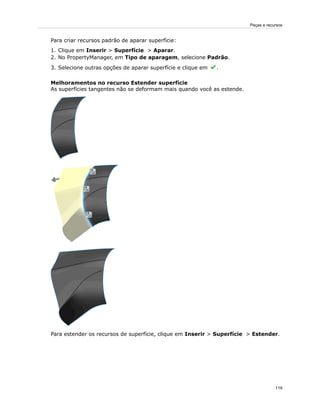

Superfícies......................................................................................................................................118

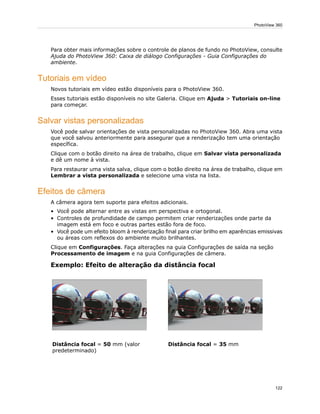

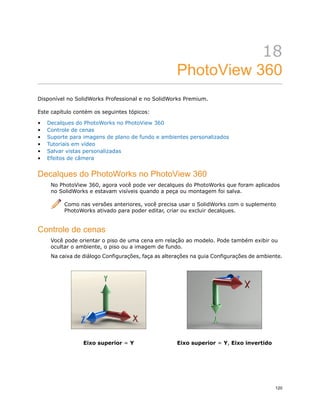

18 PhotoView 360.........................................................................................................120
Decalques do PhotoWorks no PhotoView 360....................................................................................120
vi
Conteúdo

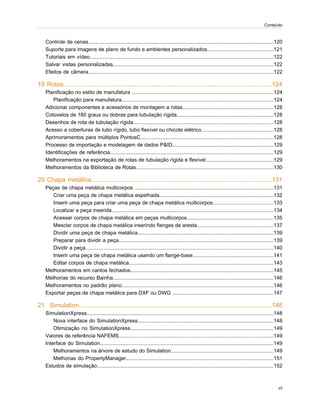

Controle de cenas................................................................................................................................120

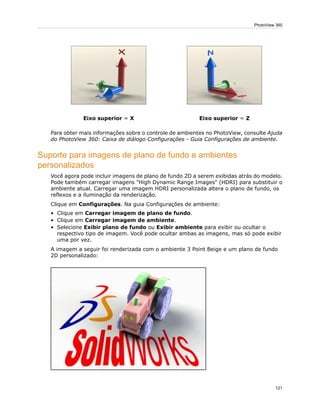

Suporte para imagens de plano de fundo e ambientes personalizados..............................................121
Tutoriais em vídeo...............................................................................................................................122
Salvar vistas personalizadas...............................................................................................................122

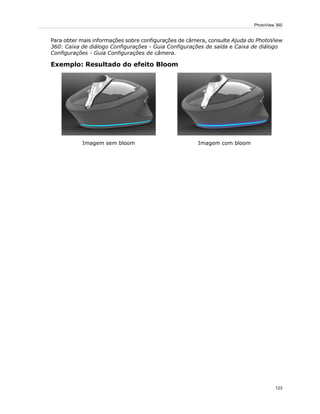

Efeitos de câmera................................................................................................................................122

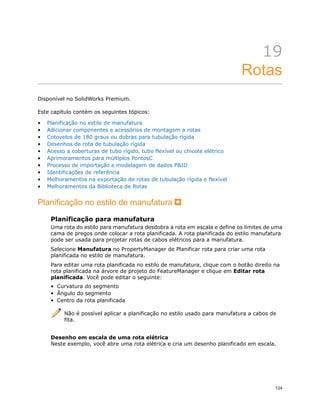

19 Rotas........................................................................................................................124

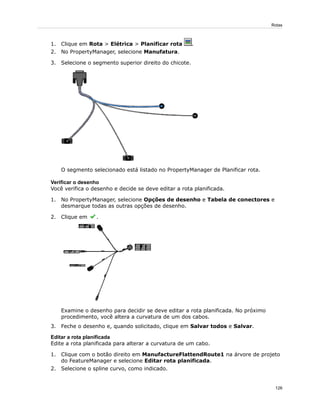

Planificação no estilo de manufatura ..................................................................................................124

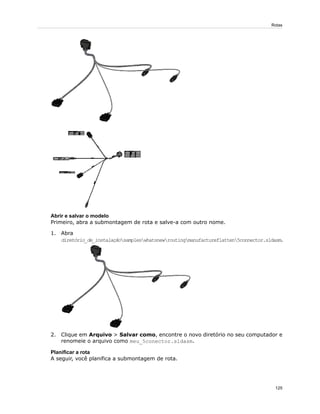

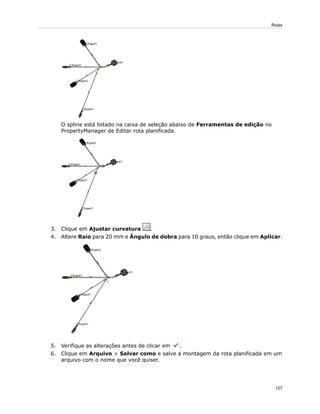

Planificação para manufatura.........................................................................................................124
Adicionar componentes e acessórios de montagem a rotas...............................................................128
Cotovelos de 180 graus ou dobras para tubulação rígida...................................................................128
Desenhos de rota de tubulação rígida.................................................................................................128
Acesso a coberturas de tubo rígido, tubo flexível ou chicote elétrico..................................................128
Aprimoramentos para múltiplos PontosC............................................................................................128

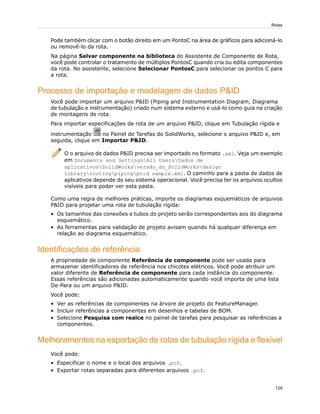

Processo de importação e modelagem de dados P&ID......................................................................129
Identificações de referência.................................................................................................................129
Melhoramentos na exportação de rotas de tubulação rígida e flexível...............................................129
Melhoramentos da Biblioteca de Rotas...............................................................................................130
20 Chapa metálica........................................................................................................131
Peças de chapa metálica multicorpos ................................................................................................131

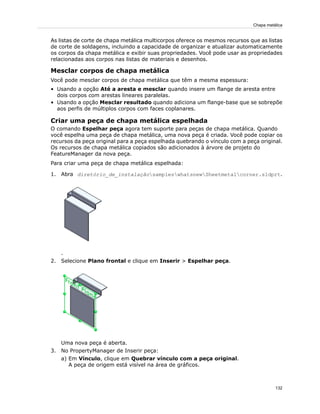

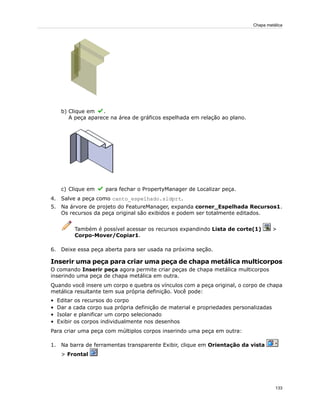

Criar uma peça de chapa metálica espelhada...............................................................................132
Inserir uma peça para criar uma peça de chapa metálica multicorpos..........................................133

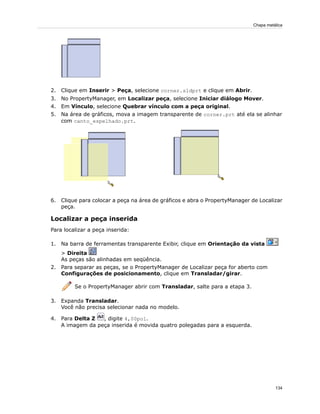

Localizar a peça inserida................................................................................................................134

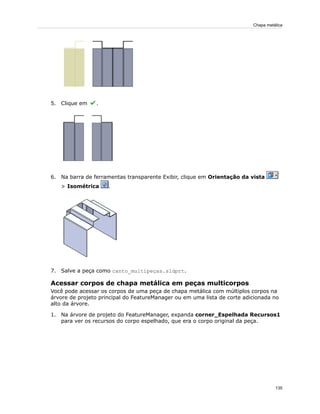

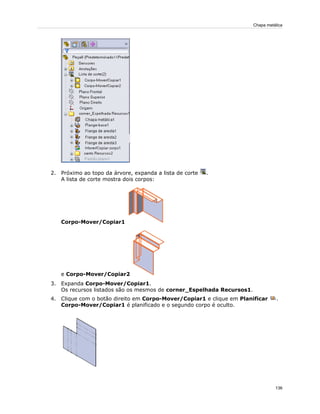

Acessar corpos de chapa metálica em peças multicorpos............................................................135

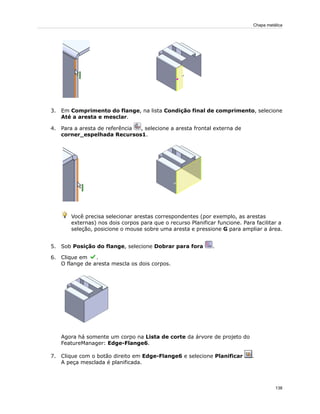

Mesclar corpos de chapa metálica inserindo flanges de aresta.....................................................137

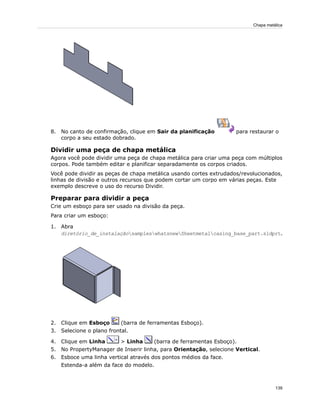

Dividir uma peça de chapa metálica..............................................................................................139
Preparar para dividir a peça...........................................................................................................139

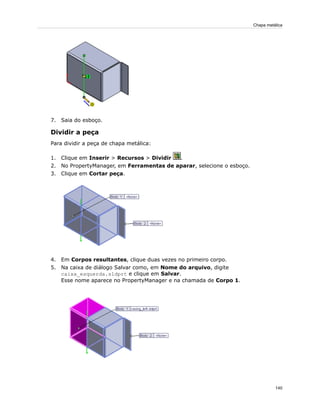

Dividir a peça..................................................................................................................................140
Inserir uma peça de chapa metálica usando um flange-base........................................................141

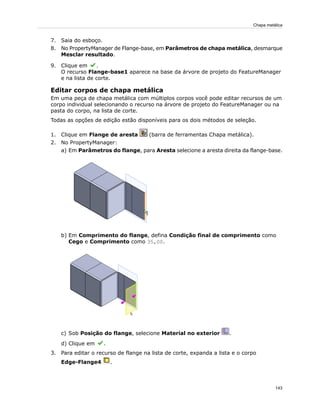

Editar corpos de chapa metálica....................................................................................................143

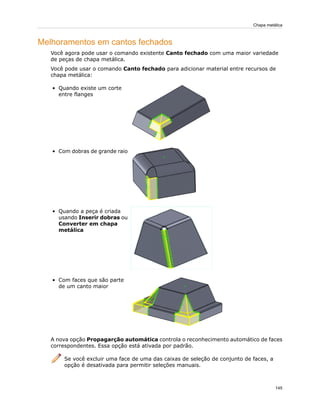

Melhoramentos em cantos fechados...................................................................................................145

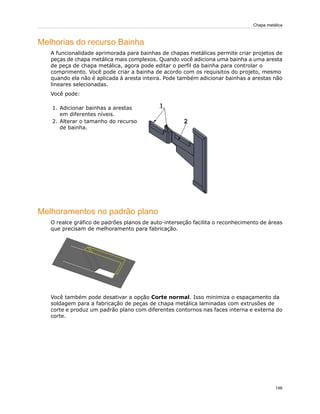

Melhorias do recurso Bainha...............................................................................................................146
Melhoramentos no padrão plano.........................................................................................................146

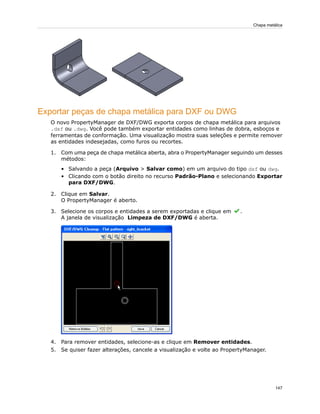

Exportar peças de chapa metálica para DXF ou DWG ......................................................................147

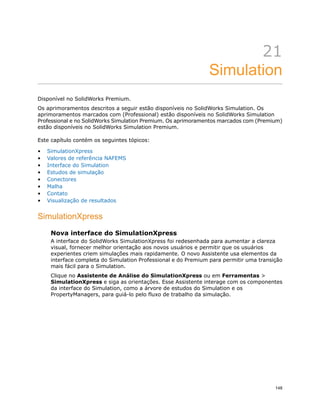

21 Simulation...............................................................................................................148
SimulationXpress.................................................................................................................................148
Nova interface do SimulationXpress..............................................................................................148

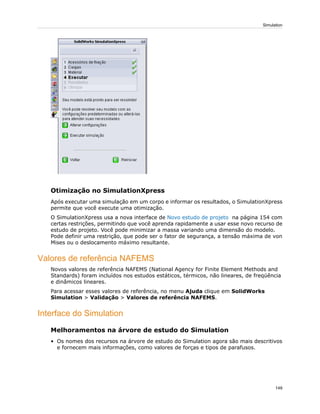

Otimização no SimulationXpress...................................................................................................149
Valores de referência NAFEMS...........................................................................................................149

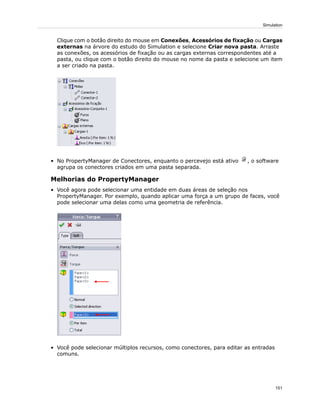

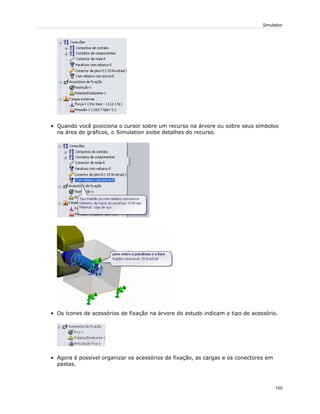

Interface do Simulation........................................................................................................................149
Melhoramentos na árvore de estudo do Simulation.......................................................................149
Melhorias do PropertyManager......................................................................................................151

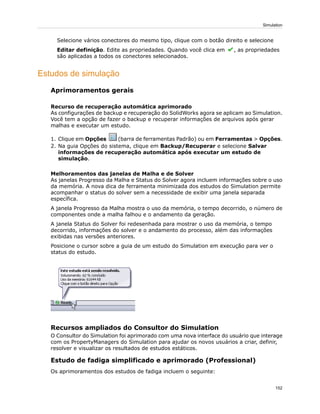

Estudos de simulação..........................................................................................................................152
vii
Conteúdo

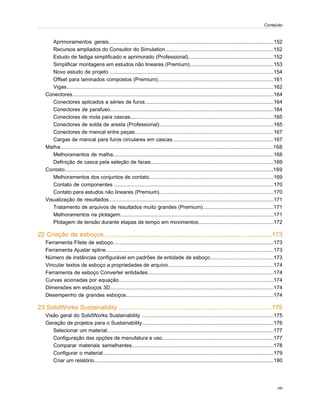

Aprimoramentos gerais..................................................................................................................152
Recursos ampliados do Consultor do Simulation...........................................................................152
Estudo de fadiga simplificado e aprimorado (Professional)...........................................................152
Simplificar montagens em estudos não lineares (Premium)..........................................................153
Novo estudo de projeto .................................................................................................................154
Offset para laminados compostos (Premium)................................................................................161

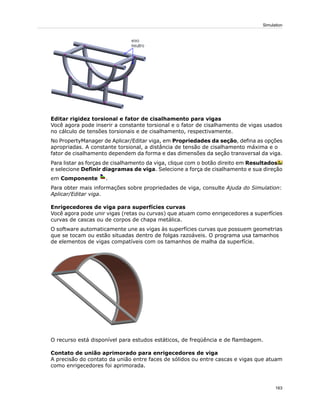

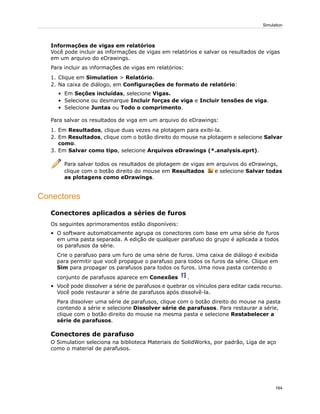

Vigas...............................................................................................................................................162
Conectores...........................................................................................................................................164
Conectores aplicados a séries de furos.........................................................................................164
Conectores de parafuso.................................................................................................................164

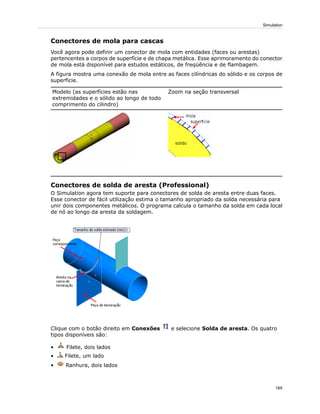

Conectores de mola para cascas...................................................................................................165

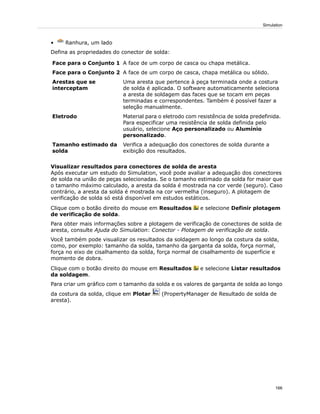

Conectores de solda de aresta (Professional)...............................................................................165

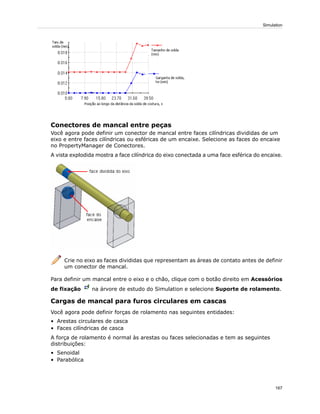

Conectores de mancal entre peças................................................................................................167
Cargas de mancal para furos circulares em cascas......................................................................167

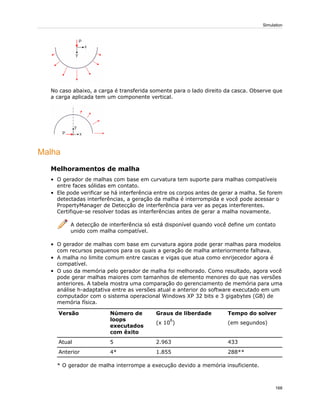

Malha...................................................................................................................................................168
Melhoramentos de malha...............................................................................................................168
Definição de casca pela seleção de faces.....................................................................................169
Contato................................................................................................................................................169
Melhoramentos dos conjuntos de contato......................................................................................169

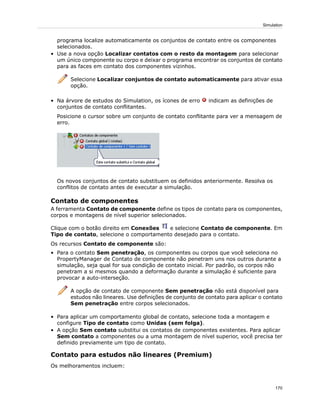

Contato de componentes ..............................................................................................................170
Contato para estudos não lineares (Premium)...............................................................................170

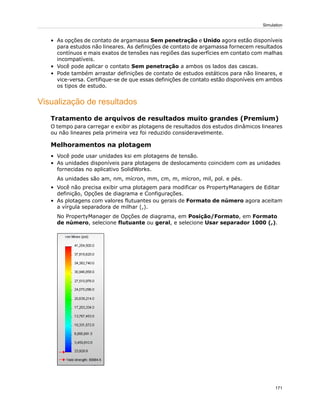

Visualização de resultados..................................................................................................................171
Tratamento de arquivos de resultados muito grandes (Premium).................................................171
Melhoramentos na plotagem..........................................................................................................171
Plotagem de tensão durante etapas de tempo em movimentos....................................................172

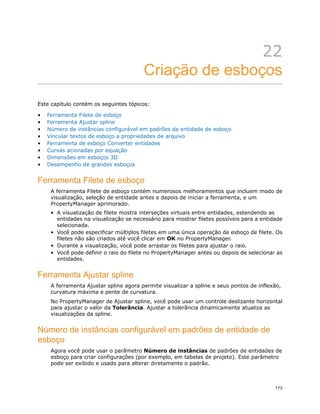

22 Criação de esboços.................................................................................................173
Ferramenta Filete de esboço...............................................................................................................173
Ferramenta Ajustar spline....................................................................................................................173
Número de instâncias configurável em padrões de entidade de esboço............................................173

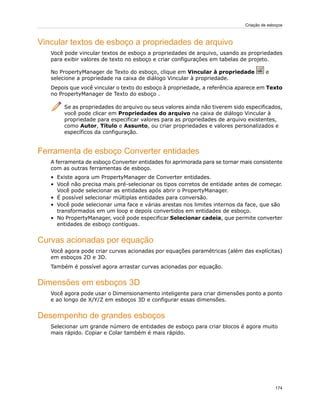

Vincular textos de esboço a propriedades de arquivo.........................................................................174
Ferramenta de esboço Converter entidades.......................................................................................174
Curvas acionadas por equação...........................................................................................................174
Dimensões em esboços 3D.................................................................................................................174
Desempenho de grandes esboços......................................................................................................174
23 SolidWorks Sustainability ........................................................................................175

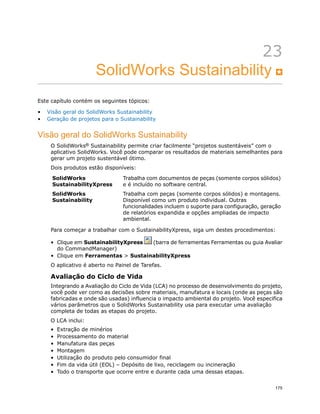

Visão geral do SolidWorks Sustainability ...........................................................................................175

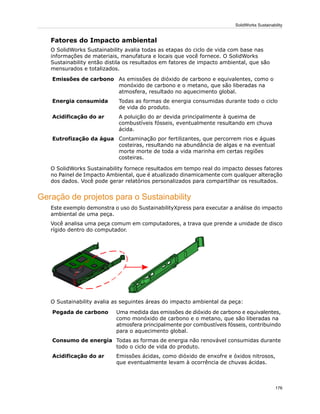

Geração de projetos para o Sustainability...........................................................................................176
Selecionar um material...................................................................................................................177
Configuração das opções de manufatura e uso.............................................................................177

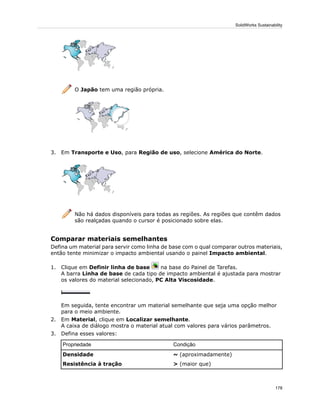

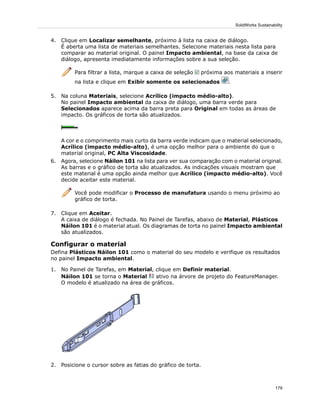

Comparar materiais semelhantes..................................................................................................178
Configurar o material......................................................................................................................179
Criar um relatório............................................................................................................................180
viii
Conteúdo

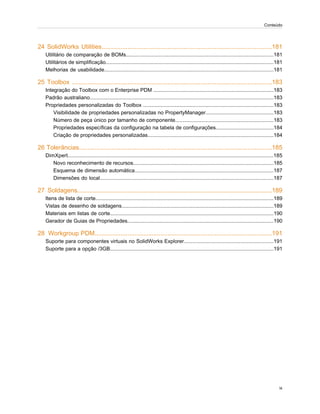

24 SolidWorks Utilities..................................................................................................181
Utilitário de comparação de BOMs......................................................................................................181
Utilitários de simplificação....................................................................................................................181
Melhorias de usabilidade.....................................................................................................................181

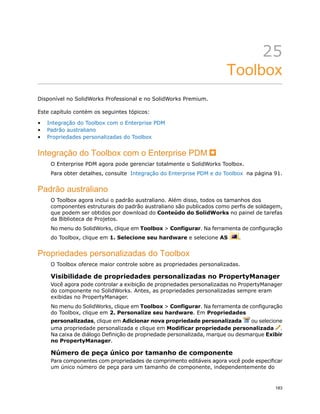

25 Toolbox ...................................................................................................................183
Integração do Toolbox com o Enterprise PDM ...................................................................................183
Padrão australiano...............................................................................................................................183
Propriedades personalizadas do Toolbox ..........................................................................................183
Visibilidade de propriedades personalizadas no PropertyManager...............................................183

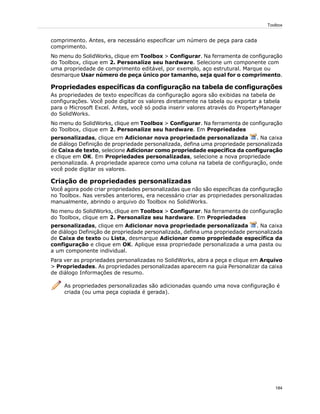

Número de peça único por tamanho de componente....................................................................183
Propriedades específicas da configuração na tabela de configurações........................................184
Criação de propriedades personalizadas.......................................................................................184

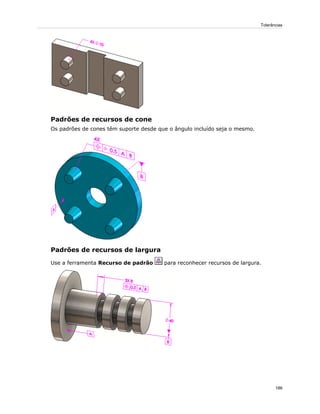

26 Tolerâncias...............................................................................................................185
DimXpert..............................................................................................................................................185

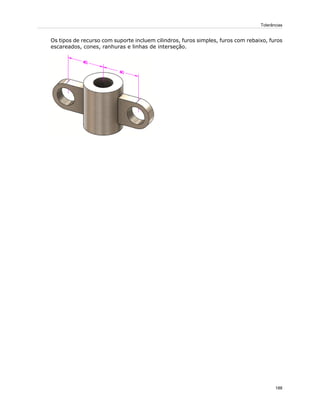

Novo reconhecimento de recursos.................................................................................................185

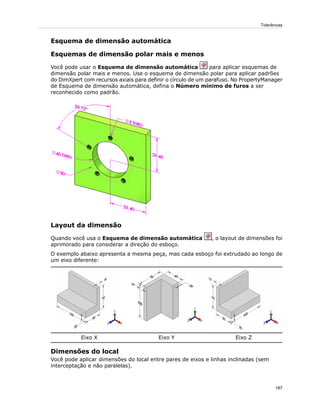

Esquema de dimensão automática................................................................................................187
Dimensões do local........................................................................................................................187

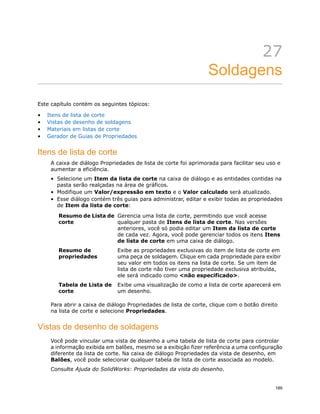

27 Soldagens................................................................................................................189
Itens de lista de corte...........................................................................................................................189
Vistas de desenho de soldagens.........................................................................................................189

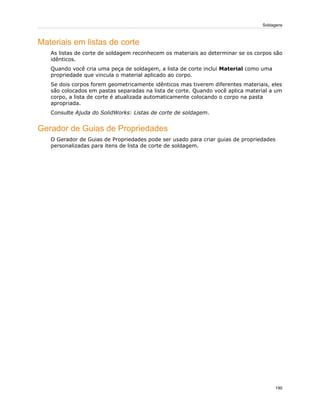

Materiais em listas de corte.................................................................................................................190
Gerador de Guias de Propriedades.....................................................................................................190

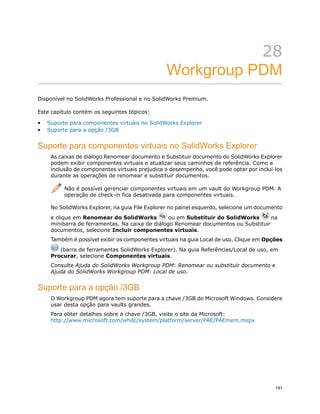

28 Workgroup PDM......................................................................................................191
Suporte para componentes virtuais no SolidWorks Explorer..............................................................191
Suporte para a opção /3GB.................................................................................................................191
ix
Conteúdo

Novidades: Destaques do
SolidWorks 2010
O SolidWorks® 2010 inclui muitos melhoramentos e aprimoramentos, na maior parte atendendo
especificamente solicitações dos clientes. Esta versão tem como foco os seguintes aspectos
do software:
• Experiência do usuário
• Confiabilidade
• Desempenho
Principais aprimoramentos
Os principais aprimoramentos do SolidWorks 2010 oferecem melhorias dos produtos existentes
e novas funcionalidades inovadoras. Em todo o manual, procure o símbolo nas seguintes
áreas:
Suporte a gesto do mouse na página 18Interface do usuário
Planos de referência na página 27Fundamentos

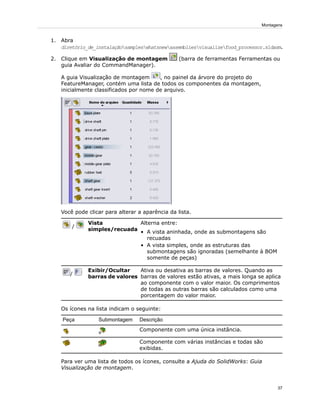

Visualização de montagem na página 36Montagens
Espelhar componentes na página 42
Componentes virtuais na página 45
Configuration Publisher na página 56Configurações
Modificar configurações na página 57
Dimensão rápida na página 71Desenhos e detalhamento
Paleta de dimensão na página 72
Vistas de desenho de peças multicorpos na página 77
Integração do Enterprise PDM e do Toolbox na página 91Enterprise PDM

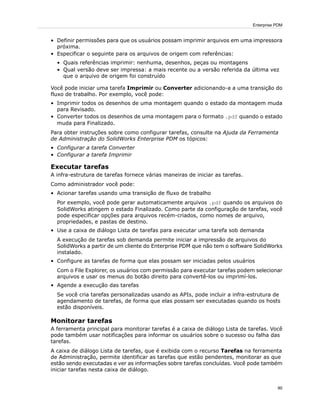

Gerenciar tarefas na página 88
Análise de movimento baseada em eventos na página 104Estudos de Movimento
Recursos Mover face na página 111Peças e recursos
Planificação no estilo de manufatura na página 124Rotas
Peças de chapa metálica multicorpos na página 131Chapa metálica
Novo estudo de projeto na página 154Simulation
SolidWorks Sustainability na página 175Sustainability

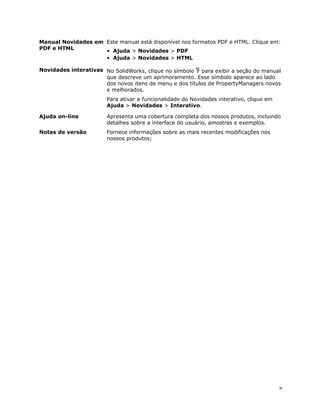

Para obter mais informações
Use os seguintes recursos para saber mais sobre o SolidWorks:
x

Este manual está disponível nos formatos PDF e HTML. Clique em:Manual Novidades em
PDF e HTML
• Ajuda > Novidades > PDF
• Ajuda > Novidades > HTML
No SolidWorks, clique no símbolo para exibir a seção do manual
que descreve um aprimoramento. Esse símbolo aparece ao lado
Novidades interativas
dos novos itens de menu e dos títulos de PropertyManagers novos
e melhorados.
Para ativar a funcionalidade do Novidades interativo, clique em
Ajuda > Novidades > Interativo.
Apresenta uma cobertura completa dos nossos produtos, incluindo
detalhes sobre a interface do usuário, amostras e exemplos.
Ajuda on-line
Fornece informações sobre as mais recentes modificações nos
nossos produtos;
Notas de versão
xi

Avisos legais
© 1995-2009, Dassault Systèmes SolidWorks Corporation, uma empresa da Dassault
Systèmes S.A., 300 Baker Avenue, Concord, Massachusetts, 01742 EUA. Todos os direitos
reservados.
As informações e o software discutidos neste documento estão sujeitos a modificações
sem aviso e não constituem compromissos da Dassault Systèmes SolidWorks Corporation
(DS SolidWorks).
Nenhum material pode ser reproduzido ou transmitido sob qualquer forma ou por qualquer
meio, eletrônico ou mecânico, para qualquer finalidade, sem a expressa permissão por
escrito da DS SolidWorks.
O software discutido neste documento é fornecido sob licença e pode ser utilizado ou
copiado somente de acordo com os termos dessa licença. Todas as garantias fornecidas
pela DS SolidWorks referentes a software e documentação estão estabelecidas no Contrato
de Licença e Serviço de Assinatura da SolidWorks Corporation, e nada que estiver declarado
ou implícito neste documento ou seu conteúdo deve ser considerado ou julgado como
modificações ou alterações dessas garantias.
Informações sobre patentes de produtos SolidWorks Standard,
Premium e Professional
Patentes nos EUA 5.815.154; 6.219.049; 6.219.055; 6.603.486; 6.611.725; 6.844.877;
6.898.560, 6.906.712; 7.079.990; 7.184.044; 7.477.262; 7.502.027; 7.558.705,
7.571.079 e patentes estrangeiras (p.ex., EP 1.116.190 e JP 3.517.643). Patentes
pendentes nos EUA e no exterior.
Marcas comerciais outras informações legais para todos os produtos
SolidWorks
SolidWorks, PDMWorks, 3D PartStream.NET, 3D ContentCentral, DWGeditor, PDMWorks,
eDrawings e o logotipo eDrawings são marcas registradas e FeatureManager é uma marca
registrada de co-propriedade da DS SolidWorks.
SolidWorks Enterprise PDM, SolidWorks Simulation, SolidWorks Flow Simulation e
SolidWorks 2010 são nome de produtos da DS SolidWorks.
CircuitWorks, DWGgateway, DWGseries, Feature Palette, FloXpress, PhotoWorks, TolAnalyst
e XchangeWorks são marcas comerciais da DS SolidWorks.
FeatureWorks é marca comercial registrada da Geometric Ltd.
Outras marcas ou nomes de produtos são marcas comerciais ou marcas registradas de
seus respectivos proprietários.
SOFTWARE PARA COMPUTADOR COMERCIAL - PROPRIETÁRIO
Direitos restritos do Governo dos Estados Unidos. (Não aplicável fora dos Estados Unidos
da América.) O uso, a duplicação ou a divulgação pelo Governo estão sujeitos às restrições
estabelecidas em FAR 52.227-19 (Software para computador comercial - Direitos restritos),
DFARS 227.7202 (Software para computador comercial e documentação de Software
para computador comercial) e no contrato de licença, como aplicável.
Contratante/fabricante:
12

Dassault Systèmes SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts
01742 EUA
Informações sobre direitos autorais dos produtos SolidWorks
Standard, Premium e Professional
Partes deste software © 1990-2009 Siemens Product Lifecycle Management Software III
(GB) Ltd.
Partes deste software © 1998-2009 Geometric Ltd.
Partes deste software © 1986-2009 mental images GmbH & Co. KG.
Partes deste software © 1996-2009 Solversoft Corporation. Todos os direitos reservados.
Partes deste software © 2000-2009 Tech Soft 3D.
Partes deste software © 1998-2009 3Dconnexion.
Este software é baseado em parte no trabalho do Independent JPEG Group. Todos os
direitos reservados.
Partes deste software incorporam o PhysX™ by NVIDIA 2006 - 2009.
Partes deste software são protegidas por copyright e são propriedade da UGS Corp. ©
2009.
Partes deste software © 2001 - 2009 Luxology, Inc. Todos os direitos reservados, patentes
pendentes.
Partes deste software © 2007 - 2009 DriveWorks Ltd.
Copyright 1984-2009 Adobe Systems Inc. e seus licenciados. Todos os direitos reservados.
Protegido pelas patentes nos EUA 5.929.866; 5.943.063; 6.289.364; 6.563.502;
6.639.593; 6.754.382; patentes pendentes.
Adobe, o logotipo Adobe, Acrobat, o logotipo Adobe PDF, Distiller e Reader são marcas
registradas ou marcas comerciais da Adobe Systems Inc. nos EUA e em outros países.
Mais informações sobre direitos autorais, estão disponíveis no SolidWorks, no menu Ajuda
> Sobre o SolidWorks.
Outras partes do SolidWorks 2010 são concedidas por licenciados da DS SolidWorks.
Informações sobre direitos autorais do SolidWorks Simulation
Partes deste software © 2008 Solversoft Corporation.
PCGLSS © 1992-2007 Computational Applications e System Integration, Inc. Todos os
direitos reservados.
Partes deste produto são distribuídas sob licença da DC Micro Development, Copyright ©
1994-2005 DC Micro Development, Inc. Todos os direitos reservados.
13

1
Administração
Este capítulo contém os seguintes tópicos:
• Aprimoramentos da instalação
• SolidWorks Rx
• Conversão de arquivos para o SolidWorks 2010
Aprimoramentos da instalação
O SolidWorks 2010 contém muitos melhoramentos no Gerenciador de instalação e no
próprio processo de instalação.
Gerenciador de Instalação
O processo do Gerenciador de Instalação foi replanejado para simplificar o fluxo de
trabalho e aprimorar a facilidade de uso:
• O fluxo de trabalho agora é exibido à esquerda, indicando a etapa atual do processo.
• Os fluxos de trabalho predeterminados são muito mais curtos, em geral uma janela
para os números de série do SolidWorks seguida de uma janela de resumo, na qual
você pode iniciar a instalação, fazer download de arquivos ou remover a instalação.
• Todas as configurações opcionais estão disponíveis na tela de resumo (por exemplo,
seleção de componentes do produto, comportamento opcional da instalação e opções
do ToolBox). Entretanto, você não precisa passar por várias janelas apenas para aceitar
as configurações predeterminadas.
Você agora pode iniciar o Gerenciador de Instalação do SolidWorks usando o arquivo
setup.exe, localizado na raiz do DVD ou no diretório de instalação (além do arquivo
sldimsldim.exe).
Mensagens de erro e arquivos de log
As mensagens de erro do Gerenciador de Instalação foram modificadas para permitir um
diagnóstico mais fácil dos problemas de instalação.
Os arquivos de log do Gerenciador de Instalação foram aprimorados para facilitar a leitura
por revendedores e usuários na solução de problemas encontrados na instalação ou
atualização. Os arquivos de log ficam localizados na pasta de dados de aplicativo do
SolidWorks, no computador onde você executou a instalação:
• No Microsoft
®
Windows Vista
®
:
C:Usersnome do usuárioAppDataRoamingSolidWorksInstallation Logs
• Nas versões do sistema operacional Windows
®
anteriores ao Windows Vista:
C:Documents and Settingsnome do usuárioApplication
DataSolidWorksInstallation Logs
14

Tamanho e tempo de processamento do arquivo de instalação
O processo de instalação e de download agora tem suporte para a aplicação de patches
(correções) em componentes mais específicos do produto. Esse suporte a patches reduz
o tamanho dos arquivos e o tempo de processamento para instalação, download e
desinstalação, particularmente para os Service Packs.
Download do conjunto completo de arquivos da versão
Usando o Gerenciador de Instalação do SolidWorks, você agora pode fazer o download
do conjunto completo de arquivos da versão.
Esse conjunto inclui todos os arquivos do DVD da versão, não apenas os arquivos
necessários para atualizar o computador onde você está fazendo a instalação. Os usuários
em um local podem compartilhar esse conjunto completo de arquivos baixados para
instalação em qualquer dos computadores, sem a necessidade de qualquer outro arquivo
local, obtido por download ou de um DVD.
Alterações na instalação de Service Packs
A partir do SolidWorks 2010, a instalação de um novo Service Pack atualiza a última
versão principal correspondente. Não existe suporte para instalação em paralelo de Service
Packs da mesma versão principal no mesmo computador.
Ativação de licenças do SolidNetWork
O Gerenciador de Licenças SolidNetWork agora utiliza a tecnologia de ativação de licenças
do SolidWorks, oferecendo um processo simples de configuração por meio de um assistente
e eliminando a necessidade de "dongles".
SolidWorks Rx
Diagnósticos para placas gráficas e drivers
Você agora pode determinar se sua placa gráfica tem suporte e se o driver está atualizado
usando a guia Diagnósticos no SolidWorks Rx. Se o driver estiver desatualizado, o novo
botão Download de driver permite fazer o download do driver mais recente certificado
pela SolidWorks.
Se você tiver problemas com o download de uma biblioteca chamada GfxDbMash.dll do
site, uma mensagem de aviso é exibida. O SolidWorks Rx não pode acessar o banco de
dados on-line da placa gráfica devido a esse erro. Esse problema pode estar relacionado
a um servidor proxy ou a certas restrições de firewall.
Fluxo de trabalho do SolidWorks Rx
O fluxo de trabalho do SolidWorks Rx foi aprimorado para criar solicitações de serviço
com base nas informações que você fornece no arquivo Rx.
Os seguintes aprimoramentos foram efetuados para melhorar o fluxo de trabalho do
SolidWorks Rx:
• A guia Diagnósticos foi atualizada para incluir links para novos diagnósticos de placa
gráfica.
• A nova guia Solução de problemas apresenta soluções para problemas comuns nas
áreas listadas usando a Base de Conhecimento do SolidWorks.
• O novo botão Verificar BC permite acessar a Base de Conhecimento na caixa de diálogo
Detalhes de captura do problema.
15
Administração

Na guia Captura de problemas, recrie o problema clicando em Iniciar gravação. Para
digitar uma explicação sobre o problema, clique em Descrever o problema. Na caixa
de diálogo Detalhes de captura do problema, digite um resumo do problema. Clique
em Verificar BC para verificar, na base de conhecimento, se já foram relatados
problemas semelhantes.
Conversão de arquivos para o SolidWorks 2010
A abertura de um documento de uma versão anterior do SolidWorks pode levar um tempo
adicional. Depois que você abrir e salvar o arquivo, o tempo das aberturas subseqüentes
volta ao normal.
Você pode usar o Agendador de Tarefas do SolidWorks (no SolidWorks Professional) para
converter múltiplos arquivos de versões anteriores para o formato do SolidWorks 2010.
Clique em Iniciar, Todos os programas > SolidWorks 2010 > Ferramentas do
SolidWorks > Agendador de Tarefas do SolidWorks.
No Agendador de Tarefas:
• Clique em Converter arquivos e especifique os arquivos ou pastas a serem convertidos.
• Para arquivos no vault do SolidWorks Workgroup PDM, use Converter arquivos do
Workgroup PDM.
Para arquivos em um vault do SolidWorks Enterprise PDM, use o utilitário fornecido com
o Enterprise PDM.
Depois de convertidos para o formato do SolidWorks 2010, os arquivos não podem
mais ser abertos em versões anteriores do software SolidWorks.
16
Administração

2
Interface do usuário
• Personalização da barra de ferramentas transparente Exibir
• Barras de ferramentas de contexto
• Aprimoramentos do Instant3D
• Suporte a gesto do mouse
• Melhorias do PropertyManager
• Melhorias dos controles da área de gráficos
• Ícones maiores no Windows Vista
• Guia Migração de dados do CommandManager
• Suporte para toque e multitoque
Personalização da barra de ferramentas transparente Exibir
Você pode personalizar a barra de ferramentas transparente Exibir com diferentes
configurações para modelos e desenhos.
Para personalizar a barra transparente Exibir, clique em Ferramentas > Personalizar
e selecione a guia Barras de ferramentas:
• Marque ou desmarque Exibir (barra transparente) para exibir ou ocultar a barra de
ferramentas transparente.
• Selecione a guia Comandos para adicionar, remover ou reordenar os botões da barra
de ferramentas.
Também é possível exibir ou ocultar a barra de ferramentas transparente Exibir
marcando ou desmarcando Exibir > Barras de ferramentas > Exibir (barra
transparente).
Barras de ferramentas de contexto
As barras de ferramentas de contexto aparecem quando você clica com o botão direito
nas seguintes entidades de desenhos:
• Componentes
• Vistas de desenho
• Arestas
• Vértices
17

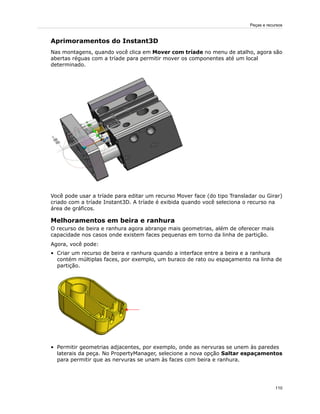

Aprimoramentos do Instant3D
Nas montagens, quando você clica em Mover com tríade no menu de atalho, agora são
abertas réguas com a tríade para permitir mover os componentes até um local
determinado.
Você pode usar a tríade para editar um recurso Mover face (do tipo Transladar ou Girar)
criado com a tríade Instant3D. A tríade é exibida quando você seleciona o recurso na
área de gráficos.
Suporte a gesto do mouse
Gestos do mouse
Você pode usar um gesto do mouse como atalho para executar um comando, de forma
semelhante a um atalho de teclado. Uma vez familiarizado com o mapeamento dos
comandos, você pode usar gestos do mouse para executar os comandos rapidamente.
Para ativar um gesto do mouse, na área de gráficos, clique com o botão direito e arraste
em uma das quatro direções: para cima, para baixo, para a esquerda e para a direita.
Quando você clica com o botão direito e arrasta, uma guia é aberta mostrando o
mapeamento dos comandos para cada direção. Esse guia realça o comando e você está
prestes a selecionar.
18

Guia para montagens com quatro gestosGuia para desenhos com oito gestos
Pode também personalizar até oito gestos para cada um: desenhos, montagens, peças
e esboços.
Para ver ou editar as atribuições atuais dos gestos do mouse, clique em Ferramentas
> Personalizar. Na caixa de diálogo Personalizar, selecione a guia Gestos do mouse.
Para usar gestos do mouse com montagens, clique com o botão direito e arraste o
cursor na área de gráficos para longe dos componentes para evitar girar um
componente, ou pressione Alt +, clique com o botão direito e arraste.
Gestos do mouse para esboços e peças
Neste exemplo, você cria uma peça simples criando um esboço, adicionando uma dimensão
e extrudando-a.
Você executa as seguintes ações usando gestos do mouse:
• Esboçar um retângulo e um círculo
• Salvar o esboço
• Dimensionar o esboço
• Alterar a vista da peça extrudada
Para ver o mapeamento de comandos de gestos do mouse para esboços, desenhos,
peças e montagens, clique em Ferramentas > Personalizar. Na guia Gestos do
mouse, selecione Todos os comandos e Exibir somente comandos com gestos
de mouse atribuídos.
Esboçar a peça
Primeiro, você abre uma peça e usa um gesto do mouse para abrir a ferramenta de esboço
de retângulo.
1. Clique em Arquivo > Novo e clique duas vezes em Peça .
2. Clique em Esboço (barra de ferramentas Esboço) e selecione o plano Frontal.
3. Para habilitar gestos do mouse em oito direções, clique em Ferramentas >
Personalizar e, na guia Gestos do mouse, selecione 8 gestos e clique em OK.
4. Na área de gráficos, clique com o botão direito e arraste o mouse para baixo.
19

Na guia de gestos do mouse o ícone da ferramenta de esboço de retângulo é realçada.
A ferramenta de esboço de retângulo está mapeada para o gesto do mouse para
baixo .
Antes de selecionar um comando realçado, com o cursor dentro da guia, você
pode passar por outro comando para selecioná-lo.
5. Arraste o cursor através da ferramenta de esboço de retângulo realçada.
O PropertyManager de Retângulo é aberto.
6. Clique em Retângulo central .
O cursor assume a forma de um lápis, e está pronto para desenhar um retângulo
centralizado.
7. Clique com o botão esquerdo para alongar um retângulo a partir do centro da área
de gráficos.
8. Clique novamente para concluir o retângulo.
Abrir a ferramenta de esboço de círculo
A seguir, você abre a ferramenta de esboço de círculo com um gesto do mouse.
A ferramenta de esboço de círculo está mapeada para o gesto do mouse para a direita
.
1. Clique com o botão direito e arraste para a direita, através da ferramenta de esboço
de círculo realçada.
20

O PropertyManager de Círculo é exibido.
2. Esboce um círculo centralizado no retângulo.
3. Clique para definir o raio e concluir o círculo.
Abrir a ferramenta de dimensão
A seguir, você abre a ferramenta de dimensão com um gesto do mouse e salva o esboço.
A ferramenta de esboço de dimensão é mapeada para o gesto do mouse para cima .
A ferramenta para salvar o esboço está mapeada para o gesto do mouse na diagonal à
direita e para cima .
1. Clique com o botão direito e arraste para cima passando pela ferramenta de esboço
de dimensão que está realçada.
2. Selecione os dois cantos superiores do retângulo e clique para posicionar a dimensão.
3. Clique em para fechar a caixa de diálogo Modificar.
21

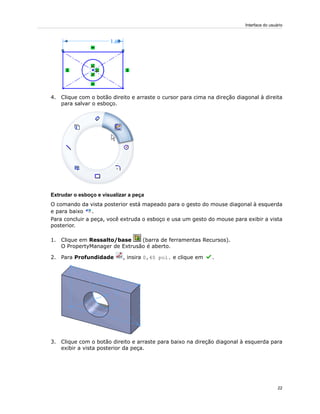

4. Clique com o botão direito e arraste o cursor para cima na direção diagonal à direita
para salvar o esboço.
Extrudar o esboço e visualizar a peça
O comando da vista posterior está mapeado para o gesto do mouse diagonal à esquerda
e para baixo .
Para concluir a peça, você extruda o esboço e usa um gesto do mouse para exibir a vista
posterior.
1. Clique em Ressalto/base (barra de ferramentas Recursos).
O PropertyManager de Extrusão é aberto.
2. Para Profundidade , insira 0,40 pol. e clique em .
3. Clique com o botão direito e arraste para baixo na direção diagonal à esquerda para
exibir a vista posterior da peça.
22

Melhorias do PropertyManager
As melhorias no PropertyManager incluem:
• Retenção de configurações, visibilidade de caixa de grupo e valores entre usos do
mesmo comando entre sessões
• Transferência automática do foco de um controle para outro para facilitar o fluxo de
trabalho
• Uso de números arredondados como valores predeterminados
Melhorias dos controles da área de gráficos
Quando você interage com os PropertyManagers, os seguintes controles da área de
gráficos são aplicados de maneira mais consistente:
• Ponteiros de OK do botão direito do mouse
• Ponteiros de Avançar no botão direito do mouse
Clique com o botão direito em um cursor Avançar na área de gráficos para avançar
pelas seleções do PropertyManager quando for necessário selecionar múltiplas
opções.
Ícones maiores no Windows Vista
Para o Microsoft Vista estão disponíveis versões de 256 x 256 pixels dos ícones de
aplicativo e de documentos do SolidWorks, dependendo das suas configurações de exibição
de ícones no Windows. Ícones grandes aparecem em várias interfaces do sistema
operacional, incluindo o Windows File Explorer.
23

Guia Migração de dados do CommandManager
A nova guia Migração de dados no CommandManager contém ferramentas para ajudar
a migrar dados de sólidos ou de superfície.
Por padrão, essa tela não é exibida no CommandManager. Para ativar a guia Migração
de dados, clique com o botão direito numa guia do CommandManager e selecione
Migração de dados.
Suporte para toque e multitoque
Se você instalou o SolidWorks em um computador com recursos de toque, pode usar
ações de movimentos e gestos multi-toques no SolidWorks.
As ações de movimento para trás, para a frente, arrastar e rolar são mapeadas para
rotações de vista do SolidWorks.
Os comandos de todas as outras ações de movimento, por exemplo Desfazer, acionam
o mesmo comando no SolidWorks.
Por exemplo, o movimento para trás corresponde à rotação da vista com a seta para a
esquerda (15 graus, por padrão).
Quando você executa uma ação de movimento, o ícone de comando predeterminado
do Windows para essa ação é exibido, embora os comandos estejam mapeados para
a rotação de vista do SolidWorks com as teclas de seta.
Você pode também usar gestos multitoque para operações de zoom, girar, panorâmica,
rolar, clique com o botão direito e zoom para ajustar.
Para aprender como usar os gestos de toque e multitoque em computadores com
esse recurso, consulte a documentação do produto.
Para obter mais informações sobre a interpretação do SolidWorks dos gestos de
toque e multitoque, consulte a Ajuda do SolidWorks: Ações de movimentos e
multitoque.
24

3
Fundamentos
• Documentação do SolidWorks
• Estados de exibição para peças
• Propriedades personalizadas
• Planos de referência
• Exibir decalques no SolidWorks
• Salvar múltiplos documentos
• Comando Normal a
Documentação do SolidWorks
Documentação baseada na Web
A documentação do SolidWorks, SolidWorks Enterprise PDM e eDrawings
®
agora está
disponível na Web.
Por padrão, quando você acessa a Ajuda, a versão da documentação da Web é exibida
em uma janela de exibição baseada na internet. Você ainda pode optar por usar os
arquivos da Ajuda local (.chm) quando, por exemplo, a conexão com a Internet é lenta
ou não está disponível.
As vantagens da Ajuda baseada na Web são:
• Funcionalidade de pesquisa aprimorada, incluindo classificação por relevância melhorada,
sugestões para correção de erros de digitação, descrições mais curtas nos resultados
da pesquisa e navegação guiada para ajudar a identificar os tópicos relevantes.
• Melhor navegação pelos tópicos, incluindo botões para acessar os tópicos seguinte e
anterior e navegação estrutural.
• Recursos para enviar sugestões diretamente à equipe da documentação sobre tópicos
individuais da Ajuda.
• Documentação sempre atualizada sem a necessidade de fazer o download de grandes
arquivos da Ajuda compilada (.chm).
Marque ou desmarque Ajuda > Usar Ajuda do SolidWorks na Web para alternar entre
a Ajuda local e a baseada na Web.
Novos tutoriais
Novos tutoriais estão disponíveis:
• SolidWorks
• DimXpert
• Rota elétrica
25

• TolAnalyst
™
• API do SolidWorks para C#
• API do SolidWorks para Visual Basic
• API do SolidWorks para .NET
• SolidWorks Simulation
®
• Design Check para montagens com malha mista
• Design Check para conectores
Clique em Ajuda > Tutoriais do SolidWorks para acessar os tutoriais do SolidWorks
e da API do SolidWorks.
Clique em Simulation > Ajuda > Tutorial on-line do Simulation para acessar os
tutoriais do SolidWorks Simulation.
Lição de 30 Minutos renomeada
A Lição de 30 Minutos foi renomeada como Introdução ao SolidWorks para refletir melhor
seu escopo.
Política para novas ilustrações
Atendendo a pedidos de clientes, nossa documentação agora contém mais imagens do
que nas versões anteriores. Anteriormente, todas as imagens que continham texto eram
traduzidas, o que limitava o número e tipo de ilustrações que podiam ser fornecidas.
Nesta versão, incluímos ilustrações em inglês na documentação traduzida quando o texto
não precisa ser traduzido para que seja possível entender o conceito, por exemplo, o
local de um item ou o layout geral da interface do usuário.
Estados de exibição para peças
Você agora pode especificar estados de exibição para peças da mesma maneira que fazia
para montagens nas versões anteriores do SolidWorks. Os estados de exibição permitem
alternar rapidamente entre diferentes representações visuais da peça sem alterar as
configurações.
Os estados de exibição de peça controlam aparência, modo de exibição, ocultar/exibir e
transparência de corpos, recursos, faces e peças, de acordo com a seguinte tabela:
AparênciaTransparênciaOcultar/ExibirModo de
exibição
XXPeça
XXXXCorpo (sólido e de
superfície)
XXRecurso
XRecursos que podem ser
ocultos (incluindo esboços,
geometrias de referência,
curvas, linhas de partição,
pontos de rota)
XXFace
Quando uma peça contém vários estados de exibição, você pode vê-los:
26
Fundamentos

• Quanto o painel de exibição está:
• Fechado, clicando com o botão direito em no canto superior direito da árvore de
projeto do FeatureManager
®
.
• Aberto, clicando com o botão direito no painel de exibição e posicionando o ponteiro
sobre Ativar estado de exibição.
• No ConfigurationManager em Estados de exibição.
Para adicionar um estado de exibição, clique com o botão direito em qualquer área vazia
do ConfigurationManager e selecione Adicionar estado de exibição.
Você pode selecionar quais estados de exibição de um componente devem ser usados
na montagem. Consulte Estados de exibição na página 51.
Propriedades personalizadas
A guia Propriedades personalizadas do Painel de tarefas agora oferece suporte a
componentes de peso leve.
Ao selecionar um componente de peso leve em uma montagem, você pode visualizar as
propriedades personalizadas do componente no Painel de tarefas.
Você não pode salvar as alterações em componentes de peso leve. Se editar um
valor, o software pede que você resolva o componente.
Planos de referência
Agora é mais fácil criar planos de referência. Você seleciona a geometria e aplica restrições
a ela para definir os planos de referência. O novo processo permite criar mais tipos de
planos de referências que anteriormente.
Criar planos de referência
1. Abra diretório_de_instalaçãosampleswhatsnewRefGeomBracket.sldprt..
2. Clique em Plano (barra de ferramentas Geometria de referência).
A caixa Mensagem do PropertyManager solicita que você selecione as referências e
restrições.
3. Para a Primeira referência , selecione a face exibida.
O software cria um plano deslocado em relação à face selecionada. A caixa Mensagem
indica que o plano está totalmente definido. Você pode ajustar a distância de offset
ou selecionar outro tipo de referência a usar para criar o plano.
27
Fundamentos

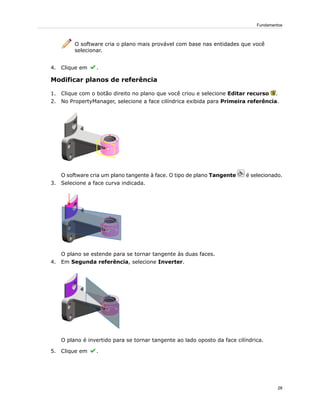

O software cria o plano mais provável com base nas entidades que você
selecionar.
4. Clique em .
Modificar planos de referência
1. Clique com o botão direito no plano que você criou e selecione Editar recurso .
2. No PropertyManager, selecione a face cilíndrica exibida para Primeira referência.
O software cria um plano tangente à face. O tipo de plano Tangente é selecionado.
3. Selecione a face curva indicada.
O plano se estende para se tornar tangente às duas faces.
4. Em Segunda referência, selecione Inverter.
O plano é invertido para se tornar tangente ao lado oposto da face cilíndrica.
5. Clique em .
28
Fundamentos

Selecionar pontos para criar planos
1. Clique em Sombreado com arestas (barra de ferramentas Exibir).
2. Clique em Plano (barra de ferramentas Geometria de referência).
3. Para Primeira referência, selecione o vértice exibido.
O software cria um plano coincidente ao vértice. O tipo de plano Coincidente é
selecionado.
4. Selecione o vértice na extremidade oposta à aresta para Segunda referência.
O software cria um plano coincidente a ambas as referências.
5. Selecione uma aresta, aproximadamente como exibido, para Terceira referência.
29
Fundamentos

O plano fica vermelho, indicando seleções inválidas. A caixa Mensagem informa que
a combinação de referências atual não é válida. A mensagem Erros de reconstrução
sugere a substituição da seleção por um ponto ou plano.
6. Selecione o ponto final da aresta.
O software cria um plano válido que é coincidente com as três referências selecionadas.
A caixa Mensagem indica que o plano está totalmente definido.
7. Clique em .
Exibir decalques no SolidWorks
Um novo item de menu permite exibir decalques no SolidWorks sem ativar o PhotoWorks™
.
Para aplicar decalques, você precisa primeiro ativar o PhotoWorks, como nas versões
anteriores.
Para exibir ou ocultar decalques, clique em um dos seguintes:
• Exibir > Decalques
• Ocultar/Exibir itens (barra transparente Exibir), Exibir Decalques
• Exibir Decalques (barra de ferramentas Exibir)
Salvar múltiplos documentos
Os diálogos que são apresentados no processo de salvar ou fechar múltiplos documentos
foram consolidados em uma única caixa de diálogo, Salvar documentos modificados.
Quando você salva ou fecha uma montagem ou outro documento que inclui documentos
modificados, pode fazer o seguinte na caixa de diálogo Salvar documentos modificados:
• Salvar todos documentos modificados
• Salvar seletivamente os documentos modificados de nível superior
• Descartar as alterações feitas em todos os documentos
Os documentos somente para leitura e os salvos por outros usuários durante a sua
sessão no software são indicados na caixa de diálogo.
Comando Normal a
Você pode usar o comando Normal a para orientar a normal de um modelo com as
coordenadas globais XYZ mais próximas.
30
Fundamentos

Para orientar a normal de um modelo com as coordenadas globais XYZ mais próximas:
1. Em um modelo ou esboço 3D aberto, sem ter nada selecionado, pressione a barra de
espaços.
2. Na caixa de diálogo Orientação, clique duas vezes em Normal a .
O modelo é alinhado ao sistema de coordenadas girado.
Quando você aplica este método a um esboço 2D, o modelo é alinhado normal ao
esboço.
Para obter mais informações sobre o comando Normal a, consulte a Ajuda do SolidWorks:
Orientação.
31
Fundamentos

4
Application Programming Interface
(API)
Os melhoramentos principais são novas interfaces, métodos, propriedades e delegações. Agora,
você pode:
• Acessar recursos do DimXpert
• Incluir atributos em recursos de biblioteca
• Acessar linhas tangentes associadas a linhas de curva em desenhos de peças de chapa
metálica
• Criar uma matriz de posicionamentos para um componente
• Criar menus genéricos, do botão direito e instantâneos
• Especificar o alinhamento dos eixos quando é inserido um posicionamento de sistemas de
coordenadas
• Localizar as faces, arestas e vértices correspondentes em uma peça de chapa metálica
dobrada e planificada
• Acionar notificações:
• Para desfazer e refazer operações em peças, montagens e desenhos
• Quando usuários interativos pré-selecionam entidades em peças, montagens e desenhos
• Após todos os gráficos do SolidWorks terem sido desenhados
• Comparar duas IDs de referência persistente para determinar se elas apontam para os
mesmos dados do SolidWorks
• Criar dicas de ferramenta de bolha para controles de página do PropertyManager
• Adicionar e modificar dimensões na área de gráficos em padrões de esboço circulares e
lineares
• Obter os nomes de todos os componentes em um documento de montagem antes de abrir
o documento seletivamente
• Obter e definir pontos de captura para lofts
• Adicionar e eliminar estados de exibição e acionar notificações quando um estado de exibição
é alterado
• Criar equações para curvas explícitas 2D, paramétricas 2D e 3D
• Obter ou definir uma referência de componente
• Selecionar entidades em caixa com a seleção em caixa
• Especificar a distância a partir da linha de seção da vista de seção
• Determinar se um esboço é derivado
• Inserir uma linha de rota em uma linha de explosão ou um esboço 3D
• Girar ou copiar entidades de esboço 3D em torno de um vetor ou coordenadas x, y e z
• Adicionar componentes inteligentes e componentes virtuais a montagens
• Criar uma nova montagem a partir de componentes pré-selecionados
• Inserir uma tabela de bloco de título em uma peça ou montagem
• Obter IDs de referência persistente para folhas e configurações
32

• Criar um corpo de loft usando parâmetros específicos em vez de usar seleções interativas
do usuário
• Criar múltiplos tipos de macros (VBA, VB.NET e C#) ao gravar uma macro
• Retardar a solução de equações até todas terem sido adicionadas
• Personalizar o tamanho de balões
• Ocultar colunas de tabelas
• Personalizar rótulos em tabelas de furos
• Obter os parâmetros UV de uma curva
• Obter um componente no contexto da montagem superior após obtê-lo no contexto de uma
submontagem, e obter o componente no contexto de uma submontagem após obtê-lo no
contexto da montagem superior
• Acessar estatísticas dos recursos
Clique em Ajuda > Ajuda da API > Ajuda da API do SolidWorks > APIs do SolidWorks
> Notas da versão.
33
Application Programming Interface (API)

5
3D ContentCentral
O 3D ContentCentral
®
é um serviço gratuito para localização, configuração, download e
solicitação de peças e montagens 3D, blocos 2D, recursos de biblioteca e macros. Você pode
participar dessa comunidade, que já conta com mais de meio milhão de usuários de CAD, e
compartilhar seus modelos ou fazer o download de modelos fornecidos por outros usuários e
certificados por fornecedores, além de várias outras atividades.
Clique em 3D ContentCentral para saber mais sobre esse serviço. Para registrar-se, clique em
Registro.
• Publicação de catálogo de auto-atendimento
• Meu 3D ContentCentral
• Solicitar conteúdo
• Comunidade do 3D ContentCentral
Publicação de catálogo de auto-atendimento
Os Serviços de Fornecedor (Supplier Services) oferece aos fornecedores de OEM e
componentes industriais as ferramentas necessárias para publicar modelos CAD de seus
produtos à vasta comunidade 3D ContentCentral. Os fornecedores obtêm acesso a um
sistema de gerenciamento de conteúdo seguro, um utilitário para upload de arquivos
baseado no browser, e páginas para visualização e edição de modelos, o que torna mais
fácil e rápida a publicação de catálogos. A ferramenta Configuration Publisher do
SolidWorks permite criar regras que definem as configurações permitidas para um modelo
antes do upload do modelo no 3D ContentCentral.
Clique em Supplier Services no 3D ContentCentral para explorar os recursos oferecidos
para publicar seus modelos na comunidade CAD e no seu próprio site da internet. Você
pode também gerar relatórios sobre a atividade no seu catálogo. O acesso a esses recursos
para assinantes é feito on-line e num sistema de auto-atendimento.
Para registrar uma conta Supplier Services, clique em Registrar agora. Consulte
Configuration Publisher na página 56 para obter mais informações sobre como usar a
ferramenta Configuration Publisher com o 3D ContentCentral.
Meu 3D ContentCentral
Você pode personalizar o seu espaço de trabalho no 3D ContentCentral. Pode atualizar
seu perfil, adicionar modelos ao seu portfólio, monitorar suas solicitações, favoritos ou
atualizações, revisar rótulos, comentários, vistas e downloads, tudo em sua própria página.
Clique em My 3D ContentCentral (Meu 3D ContentCentral) no site do 3D ContentCentral
para acessar sua área pessoal.
34

Solicitar conteúdo
Se você tem uma necessidade específica, publique uma solicitação e deixe que os membros
ativos respondam. Você pode aproveitar as vastas comunidades de usuários e
fornecedores. Também pode solicitar novos fornecedores.
Clique em Request Content (Solicitar conteúdo) no 3D ContentCentral para solicitar
peças, montagens ou outro conteúdo específico à comunidade.
Comunidade do 3D ContentCentral
A comunidade do 3D ContentCentral é um grupo ativo de pessoas que compreendem as
vantagens do compartilhamento de projetos. Você pode convidar seus colegas ou amigos
para serem seus contatos no 3D ContentCentral e manter-se atualizado sobre as atividades
de todos em My Updates (Minhas atualizações).
Clique em Updates (Atualizações) em My 3D ContentCentral para adicionar contatos e
acompanhar as atividades dos seus contatos.
35
3D ContentCentral

6
Montagens
• Visualização de montagem
• Espelhar componentes
• Componentes virtuais
• Referência de componente por instância
• Estados de exibição
• SpeedPak
• Posicionamentos
Visualização de montagem
Visão geral da Visualização de montagens
Visualização de montagem oferece diversas maneiras de exibir e classificar os componentes
de uma montagem em uma lista e na área de gráficos.
Você pode listar os componentes das seguintes maneiras:
• A vista aninhada, onde as submontagens são recuadas
• A vista simples, onde as estruturas das submontagens são ignoradas (semelhante à
BOM somente de peças)
Você pode classificar a lista por uma propriedade de cada vez. Dados numéricos calculados,
como a massa, densidade e volume do componente, estão disponíveis na ferramenta.
Adicionalmente, você pode criar critérios personalizados dependentes de vários valores
numéricos. Se você definiu propriedades não calculadas como Fornecedor ou Status
nos arquivos de componentes, pode acessar essas propriedades para modificação e
classificação. As propriedades do SolidWorks Sustainability também estão disponíveis.
(consulte Visão geral do SolidWorks Sustainability na página 175).
Se você classificar por SW-Material, poderá editar os materiais dos componentes
diretamente na lista.
É possível salvar as informações da lista em um arquivo separado, como uma planilha
do Microsoft Excel
®
ou um arquivo de texto.
Na área de gráficos, o software aplica cores aos componentes com base no valor da
propriedade que você está usando para classificação. As cores facilitam a identificação
dos valores relativos da propriedade para cada componente.
Ativação da ferramenta Visualização de montagem
Para ativar a ferramenta Visualização de montagem:
36

1. Abra
diretório_de_instalaçãosampleswhatsnewassembliesvisualizefood_processor.sldasm.
2. Clique em Visualização de montagem (barra de ferramentas Ferramentas ou
guia Avaliar do CommandManager).
A guia Visualização de montagem , no painel da árvore do projeto do
FeatureManager, contém uma lista de todos os componentes da montagem,
inicialmente classificados por nome de arquivo.
Você pode clicar para alterar a aparência da lista.
Alterna entre:Vista
simples/recuada
/
• A vista aninhada, onde as submontagens são
recuadas
• A vista simples, onde as estruturas das
submontagens são ignoradas (semelhante à BOM
somente de peças)
Ativa ou desativa as barras de valores. Quando as
barras de valores estão ativas, a mais longa se aplica
ao componente com o valor maior. Os comprimentos
de todas as outras barras são calculados como uma
porcentagem do valor maior.
Exibir/Ocultar
barras de valores
/
Os ícones na lista indicam o seguinte:
DescriçãoSubmontagemPeça
Componente com uma única instância.
Componente com várias instâncias e todas são
exibidas.
Para ver uma lista de todos os ícones, consulte a Ajuda do SolidWorks: Guia
Visualização de montagem.
37
Montagens

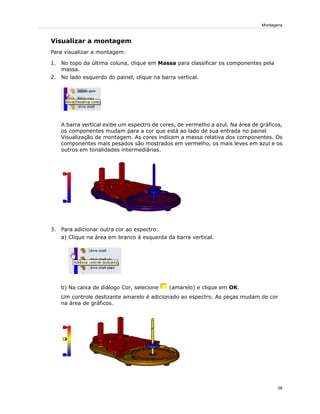

Visualizar a montagem
Para visualizar a montagem:
1. No topo da última coluna, clique em Massa para classificar os componentes pela
massa.
2. No lado esquerdo do painel, clique na barra vertical.
A barra vertical exibe um espectro de cores, de vermelho a azul. Na área de gráficos,
os componentes mudam para a cor que está ao lado de sua entrada no painel
Visualização de montagem. As cores indicam a massa relativa dos componentes. Os
componentes mais pesados são mostrados em vermelho, os mais leves em azul e os
outros em tonalidades intermediárias.
3. Para adicionar outra cor ao espectro:
a) Clique na área em branco à esquerda da barra vertical.
b) Na caixa de diálogo Cor, selecione (amarelo) e clique em OK.
Um controle deslizante amarelo é adicionado ao espectro. As peças mudam de cor
na área de gráficos.
38
Montagens

Você pode mover os controles deslizantes das cores para cima e para baixo para
modificar o espectro. Clique com o botão direito no controle de uma cor para
mudar sua cor ou excluí-lo. Para voltar aos dois controles originais, clique com o
botão direito em qualquer controle e selecione Redefinir todos.
4. Nos cabeçalhos das colunas, arraste a barra horizontal para baixo e posicione-a abaixo
de gear-caddy (suporte da engrenagem).
Na área de gráficos, o componente mais pesado, gear-caddy, é oculto.
5. No final da lista, arraste a barra horizontal para cima e posicione-a acima de shaft
gear insert.
Os três componentes mais leves são ocultos. Observe que o espectro é ajustado aos
componentes visíveis, mostrando seus valores relativos.
6. Posicione as barras de volta às suas posições originais:
a) Clique com o botão direito na barra superior e clique em Reverter até o início.
b) Clique com o botão direito na barra inferior e clique em Reverter até o final.
39
Montagens

Alterar a propriedade de classificação
É possível alterar a propriedade usada para classificar os componentes. Você pode
selecionar propriedades personalizadas definidas nos arquivos do componente e criar
equações que usam essas propriedades.
Para alterar a propriedade de classificação:
1. Clique na seta à direita de Massa.
A lista flyout contém algumas propriedades usadas com mais freqüência. Você pode
também selecionar qualquer propriedade personalizada já definida nos componentes,
como demonstrado nas etapas a seguir.
2. Clique em Mais.
3. Na caixa de diálogo, em Propriedades, selecione Custo.
Custo aparece no Cabeçalho da coluna.
4. Clique em OK.
Custo aparece no topo da coluna de propriedades e os componentes são classificados
por custo, do maior para o menor. Na área de gráficos, as cores das peças são
alteradas de acordo.
Criar uma equação para a classificação
Alguns componentes aparecem na montagem várias vezes. Por exemplo, há cinco pés
de borracha na parte inferior da placa base. O componente rubber feet (pé de borracha)
aparece no final da lista porque é o que custa menos.
Crie e classifique uma lista usando uma equação que calcula o custo estendido de cada
peça.
1. Clique na seta à direita de Custo.
40
Montagens

2. Clique em Mais.
3. Na caixa de diálogo:
a) Em Propriedades, selecione Custo.
b) No Cabeçalho da coluna, digite Custo estendido.
c) Selecione Usar fórmula.
Custo aparece na caixa de equação.
d) Digite * na caixa de equação.
e) Em Propriedades, selecione Quantidade.
A equação define o custo estendido como o custo multiplicado pela quantidade.
4. Clique em OK.
Custo estendido aparece no alto da coluna da propriedade e os componentes são
classificados do maior para o menor custo estendido. O componente rubber feet
passa para o meio da lista. Na área de gráficos, as cores das peças são ajustadas de
acordo.
Você pode clicar como o botão direito na área do cabeçalho e selecionar Precisão
de unidade para alterar o número de casas decimais.
5. Salve a montagem.
Os dados da coluna personalizada são salvos e serão exibidos na próxima vez em
que você acessar Visualização de montagem neste modelo.
Você pode salvar as informações da lista em um arquivo separado.
6. Na área do cabeçalho da lista, clique com o botão direito e clique em Salvar como.
7. Na caixa de diálogo Salvar como:
a) Para Salvar em, selecione Meus documentos.
b) Para Nome do arquivo, digite meu_processador_de_alimentos.
c) Para Salvar como tipo, selecione Texto(*.txt).
d) Clique em Salvar.
O arquivo de texto contém uma lista com as informações do painel Visualização de
montagem.
8. Na parte superior do painel, clique em Sair da visualização .
O painel é fechado e sua guia desaparece.
41
Montagens

Espelhar componentes
Melhoramentos:
• Um recurso ComponenteEspelhado é adicionado à árvore de projeto do
FeatureManager para manter a posição dos componentes espelhados em relação aos
componentes originais.
• Você pode criar uma versão oposta como uma configuração derivada do componente
que está sendo espelhado.
• As alterações feitas no PropertyManager de Espelhar componentes simplificam o fluxo
de trabalho.
Neste exemplo, você espelha uma submontagem com dois componentes. Você cria versões
opostas da submontagem e de um componente, salvando-as como configurações
derivadas. Crie uma segunda instância do outro componente.
Selecionar as opções de espelhamento
Primeiro, selecione o plano de espelhamento e os componentes a espelhar.
1. Abra
diretório_de_instalaçãosampleswhatsnewassembliesmirrorvise.sldasm.
2. Clique em Espelhar componentes (barra de ferramentas Montagem) ou em
Inserir > Espelhar componentes.
3. No PropertyManager:
a) Para Plano de espelho, na árvore de projeto flyout do FeatureManager, selecione
Plano direito .
b) Para Componentes a espelhar, selecione a submontagem jaw_and_support.
4. Clique em Avançar .
É exibida uma visualização dos componentes espelhados.
42
Montagens

Definir a orientação
Para cada componente, você especifica se quer criar uma versão oposta ou apenas uma
cópia. Para cópias, você especifica a orientação.
Neste exemplo, você cria a versão oposta da submontagem jaw_and_support. Para
seus componentes, você cria uma versão oposta de support e uma cópia de jaw.
1. Em Orientar componentes, expanda jaw_and_support-1.
2. Clique em Criar versão oposta .
O ícone aparece ao lado de jaw_and_support-1 e de cada um dos componentes
para indicar que você está criando uma versão oposta para cada item.
Como o mordente é simétrico, você não precisa criar uma versão oposta. Em vez
disso, crie uma cópia do mordente e oriente-a como necessário.
3. Em Orientar componentes, selecione jaw-1.
4. Clique em Criar versão oposta para remover o ícone .
5. Clique em Reorientar e em para passar pelas quatro orientações possíveis e
selecione a correta.
Correta
Criar configurações espelhadas
Quando você cria uma versão oposta de um componente, pode criá-la em um novo arquivo
ou como uma nova configuração derivada no arquivo existente do componente.
A submontagem e o componente de suporte aparecem em Versões opostas.
1. Selecione Criar nova configuração derivada nos arquivos existentes.
43
Montagens

2. Clique em .
Se aparecer uma mensagem sobre posicionamentos, clique em OK.
ComponenteEspelhado aparece na árvore de projeto do FeatureManager.
3. Expanda ComponenteEspelhado e depois expanda jaw_and_support.
4. Em jaw_and_support, clique com o botão direito em support e clique em Abrir
peça .
5. Em support.sldprt, na guia do ConfigurationManager, expanda Predeterminado.
MirrorDefault é a nova configuração de versão oposta que você criou.
MirrorDefaultPredeterminada
6. Feche a peça e clique em Não quando perguntado se deseja salvar as alterações.
Editar um recurso de componente espelhado
Os recursos de componentes espelhados podem ser editados.
1. Na árvore de projeto do FeatureManager, clique como o botão direito em clamp
(grampo) e clique em Cancelar supressão .
Um grampo aparece no modelo.
2. Clique com o botão direito em ComponenteEspelhado e clique em Editar recurso
.
3. No PropertyManager, em Componentes a espelhar, selecione o grampo na área
de gráficos.
Como o grampo é simétrico, você não precisa criar uma versão oposta.
5. Em Orientar componentes, selecione clamp-1.
6. Clique em Reorientar e em , se necessário para obter a orientação correta.
44
Montagens

7. Clique em .
Outra instância de clamp é adicionada à montagem.
Componentes virtuais
Tornar virtuais os componentes externos
Você pode tornar virtuais os componentes salvos externamente, isso quebra o vínculo
com o arquivo externo do componente. As referências existentes são ignoradas e o
componente é renomeado.
Você pode tornar virtuais os componentes quando os insere na montagem ou depois.
1. Abra
diretório_de_instalação/samples/whatsnew/assemblies/virtual/conveyor.sldasm.
Essa montagem contém dois componentes: uma submontagem de trilho e um pino.
2. Clique em Inserir > Componente > Montagem/peça existente.
45
Montagens

3. No PropertyManager, em Opções, selecione Tornar virtual.
4. Em Peça/montagem a inserir, clique em Procurar, abra rod_clevis.sldprt e
clique para colocá-lo na área de gráficos.
O software avisa que tornar um componente virtual quebra o vínculo com o arquivo
externo.
5. Clique em OK.
A peça é adicionada à montagem como um componente virtual chamado [Cópia de
rod_clevis^conveyor].
Agora, transforme o pino em um componente virtual.
6. Na árvore de projeto do FeatureManager ou na área de gráficos, clique com o botão
direito no pino e clique em Tornar virtual.
O software avisa que tornar um componente virtual quebra o vínculo com o arquivo
externo.
7. Clique em OK.
O nome do pino é alterado para [Cópia de pin .75x3.0^conveyor].
Nomeação de componentes virtuais
Agora, o nome de um componente virtual sempre inclui o nome da montagem-pai.
O formato do nome predeterminado para componentes virtuais continua o mesmo:
[Peçan^nome_da_montagem]
Porém, agora você pode modificar somente o primeiro nome, Peçan, e não o "sobrenome",
nome_da_montagem, o que assegura que o componente virtual terá um nome exclusivo.
Quando você move ou copia um componente virtual para outra montagem, o "sobrenome"
é alterado de acordo.
1. Na árvore de projeto do FeatureManager, clique como o botão direito em [Cópia de
pin .75x3.0^conveyor] e clique em Renomear peça.
2. Digite pino_especial e pressione Enter.
O componente virtual é renomeado como [pino_especial^conveyor].
Copiar componentes virtuais
Você pode copiar componentes virtuais entre montagens. A cópia não é vinculada ao
componente virtual original. As referências existentes não são copiadas e a cópia recebe
um novo nome.
46
Montagens

1. Abra
diretório_de_instalação/samples/whatsnew/assemblies/virtual/support_assembly_2.sldasm.
A montagem contém um componente virtual chamado
[bumper^support_assembly_2].
2. Clique em Janela > Lado a lado na horizontal para que tanto conveyor.sldasm
como support_assembly_2.sldasm fiquem visíveis.
3. Na árvore de projeto do FeatureManager de support_assembly_2.sldasm, selecione
[bumper^support_assembly_2] e arraste-o para a área de gráficos de
conveyor.sldasm.
O software avisa que copiar um componente virtual para outro arquivo quebra o
vínculo com o arquivo original.
4. Clique em OK.
A peça é copiada em conveyor.sldasm e renomeada como [Cópia de
bumper^conveyor].
Mover componentes virtuais
Você pode mover os componentes virtuais na hierarquia da árvore de projeto do
FeatureManager. As referências existentes são ignoradas e o componente é renomeado.
1. Feche support_assembly_2.sldasm e maximize a janela de conveyor.sldasm.
2. Na área de gráficos, selecione o eixo e tente arrastá-lo.
Você não pode mover o eixo porque ele é um componente virtual criado no contexto
da submontagem RH_rail. Ele está restrito por um posicionamento No local e seu
esboço contém referências a outro componente da submontagem.
47
Montagens

3. Na árvore de projeto do FeatureManager:
a) Expanda a submontagem RH_rail.
b) Selecione [shaft^RH_rail], arraste-o para baixo e solte-o quando o cursor mudar
para .
O software avisa que, se você mover um componente virtual para outra montagem,
ele será renomeado e o vínculo com o componente original será quebrado.
4. Clique em OK.
A caixa de diálogo Edição da estrutura da montagem é exibida. Ela informa que o
posicionamento No local do eixo será excluído e seu esboço no contexto ficará fora
de contexto.
5. Clique em Mover.
O componente é renomeado como [Cópia de shaft^conveyor] para indicar que
ele agora é um componente de conveyor.sldasm.
6. Na área de gráficos, selecione o eixo e arraste-o.
O eixo pode ser movido porque não está mais restrito pelo posicionamento No local
e pelo esboço no contexto.
Salvar novos componentes no contexto
Você pode especificar o comportamento predeterminado para salvar novos componentes
no contexto como:
• Arquivos externos (como no SolidWorks 2007 e anteriores)
• Componentes virtuais (como no SolidWorks 2008 e 2009)
Uma nova opção em Opções do sistema - Montagens determina o comportamento
predeterminado:
Se marcado, solicita o nome e salva os novos componentes
no contexto em arquivos externos. Se desmarcado, salva
Salvar novos componentes
em arquivos externos
os novos componentes no contexto no arquivo da
montagem como componentes virtuais.
Para salvar novos componentes no contexto em arquivos externos:
1. Abra
diretório-de-instalação/samples/whatsnew/assemblies/virtual/flanges.sldasm.
2. Clique em Ferramentas > Opções e selecione Montagens.
3. Selecione Salvar novos componentes em arquivos externos.
4. Clique em OK.
5. Clique em Inserir > Componente > Nova peça.
48
Montagens

A caixa de diálogo Salvar como é aberta para que você possa salvar a nova peça em
um arquivo externo.
6. Na caixa de diálogo, para Nome do arquivo, digite gaxeta1 e clique em Salvar.
Selecione a face onde posicionar a nova peça.
7. Selecione a face do flange com três parafusos.
A nova peça, gaxeta1, aparece na árvore de projeto do FeatureManager. O foco da
edição muda para a nova peça e um esboço é aberto na face selecionada.
8. Use Converter entidades para criar entidades de esboço com referências às
arestas do flange , aos furos dos parafusos e ao furo central.
9. Feche o esboço.
10. Faça a extrusão do esboço com uma profundidade de 10 para criar a peça.
11. Clique em no Canto de confirmação para fazer o foco da edição voltar à
montagem.
Depois de concluir o exemplo acima, se você quiser redefinir o comportamento
predeterminado para salvar peças novas como componentes virtuais, volte a
Opções do sistema - Montagens e desmarque Salvar novos componentes em
arquivos externos.
49
Montagens

Referência de componente por instância
Na caixa de diálogo Propriedades de componentes você pode atribuir valores diferentes
em Referência de componente para cada instância de um componente na montagem.
Por exemplo, você pode usar Referência de componente para armazenar os
identificadores de referências de uma montagem de chicote elétrico ou placa de circuito
impresso. Quando diferentes instâncias do mesmo componente têm diferentes valores
de Referência de componente, você pode exibir as instâncias como itens em linha
individuais numa BOM. Em desenhos você pode também vincular o valor de uma referência
de componente ao texto de um balão.
Nas montagens, clique com o botão direito em um componente e selecione Propriedades
do componente , então defina um valor para Referência de componente. O valor
é exibido entre chaves ({ }) no final do nome do componente na árvore de projeto do
FeatureManager.
No SolidWorks Routing você pode atribuir valores automaticamente quando importa
um documento P&ID.
Em montagens ou desenhos, quando inserir uma coluna numa BOM, selecione
REFERÊNCIA DE COMPONENTE para Tipo de coluna.
Em desenhos, quando inserir balões, selecione Referência de componente para Texto
do balão.
Para que seja possível vincular balões aos valores de referência dos componentes,
o desenho precisa conter uma BOM com uma coluna REFERÊNCIA DE
COMPONENTE.
50
Montagens

Estados de exibição
Enquanto edita uma montagem, agora você pode especificar qual dos estados de exibição
de um componente deve ser usado na montagem.
Por padrão, cada instância de um componente (peça ou submontagem) é exibido no
estado de exibição em que o componente foi salvo. Você pode substituir o estado de
exibição padrão para cada instância do componente sem alterar a configuração da
instância. É possível usar diferentes estados de exibição para cada instância. O valor
substituto é armazenado no estado de exibição da montagem-pai.
Agora é possível também atribuir estados de exibição às peças. Consulte Estados
de exibição para peças na página 26.
Para especificar outro estado de exibição de um componente, execute um destes
procedimentos:
• No Painel de exibição, clique com o botão direito em um componente realçado e
selecione Estado de exibição do componente > nome_do_estado_de_exibição.
• Na caixa de diálogo Propriedades do componente, em Estado de exibição referido,
selecione um estado de exibição na lista de estados disponíveis para o componente.
SpeedPak
Você agora pode criar uma configuração SpeedPak para uma montagem mesmo quando
ela contém submontagens com configurações de SpeedPak ativas.
51
Montagens

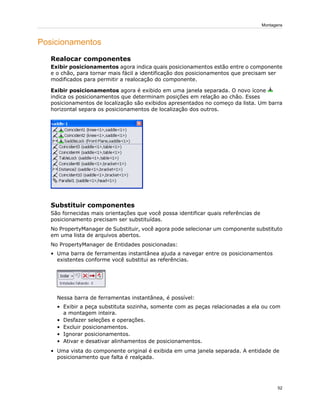

Posicionamentos
Realocar componentes
Exibir posicionamentos agora indica quais posicionamentos estão entre o componente
e o chão, para tornar mais fácil a identificação dos posicionamentos que precisam ser
modificados para permitir a realocação do componente.
Exibir posicionamentos agora é exibido em uma janela separada. O novo ícone
indica os posicionamentos que determinam posições em relação ao chão. Esses
posicionamentos de localização são exibidos apresentados no começo da lista. Um barra
horizontal separa os posicionamentos de localização dos outros.
Substituir componentes
São fornecidas mais orientações que você possa identificar quais referências de
posicionamento precisam ser substituídas.
No PropertyManager de Substituir, você agora pode selecionar um componente substituto
em uma lista de arquivos abertos.
No PropertyManager de Entidades posicionadas:
• Uma barra de ferramentas instantânea ajuda a navegar entre os posicionamentos
existentes conforme você substitui as referências.
Nessa barra de ferramentas instantânea, é possível:
• Exibir a peça substituta sozinha, somente com as peças relacionadas a ela ou com
a montagem inteira.
• Desfazer seleções e operações.
• Excluir posicionamentos.
• Ignorar posicionamentos.
• Ativar e desativar alinhamentos de posicionamentos.
• Uma vista do componente original é exibida em uma janela separada. A entidade de
posicionamento que falta é realçada.
52
Montagens

Posicionamentos do Sistema de coordenadas
Os posicionamentos que envolvem sistemas de coordenadas foram aprimorados.
É possível criar posicionamentos coincidentes entre um sistema
de coordenadas e uma origem.
Posicionamentos
coincidentes
Para referências de posicionamento, você pode selecionar
sistemas de coordenadas e origens como entidades de referência
e optar por alinhar os eixos.
Referências de
posicionamento
Pode também usar Posicionamentos inteligentes para criar
posicionamentos que envolvem sistemas de coordenadas e
Posicionamentos
inteligentes
origens. O ponteiro indica um posicionamento potencial
entre dois sistemas de coordenadas ou entre um sistema de
coordenadas e uma origem. Quando você arrasta e solta um
componente para criar um Posicionamento inteligente de um
sistema de coordenadas, pode selecionar Alinhar eixos na
barra de ferramentas instantânea.
53
Montagens

7
CircuitWorks
Disponível no SolidWorks Premium.
• Interface do usuário
• Atualizar montagens
• Importar do SolidWorks montagens que não são do CircuitWorks
• Suporte a PADS
A interface do usuário do CircuitWorks foi aprimorada para melhor integração com o
SolidWorks. Por exemplo, a árvore de recursos do CircuitWorks agora está disponível no
SolidWorks.
• Para exibir o PropertyManager de Anotar componentes, que substitui a caixa de diálogo
Anotar componentes, clique em Anotar componentes (barra de ferramentas
CircuitWorks).
• Para exibir a árvore de recursos do CircuitWorks, que substitui a caixa de diálogo
Localizar componentes, clique na guia CircuitWorks .
• Para exibir a caixa de diálogo Propriedades, que substitui a caixa de diálogo Editar
informações do componente, clique com o botão direito na árvore de recursos do
CircuitWorks e selecione Propriedades.
Além disso, o CircuitWorks agora exibe o progresso da construção em um painel na parte
inferior da janela, em vez de em uma janela separada.
Consulte Ajuda do CircuitWorks para obter detalhes sobre essas alterações.
Atualizar montagens
O CircuitWorks agora por atualizar uma montagem que está aberta no SolidWorks quando
você faz pequenas alterações como, adicionar, excluir ou mover componentes. Antes, o
CircuitWorks reconstruía toda a montagem quando qualquer alteração era feita.
Para atualizar uma montagem, abra-a no SolidWorks, faça as alterações no arquivo de
dados correspondente no CircuitWorks e clique em Construir modelo .
Consulte Ajuda do CircuitWorks: Atualizar montagens.
Importar do SolidWorks montagens que não são do CircuitWorks
A importação de montagens PCB do SolidWorks que não foram criadas no CircuitWorks
foi aprimorada.
54

Selecionar o componente de placa e a orientação
Quando exportar do SolidWorks, você pode especificar a orientação da montagem
selecionando a face plana que representa a parte superior da placa.
Para importar uma montagem para o CircuitWorks, siga um dos seguintes procedimentos:
• No CircuitWorks, clique em Importar modelo (barra de ferramentas Ferramentas).
• No SolidWorks, clique em Exportar para o CircuitWorks (barra de ferramentas
CircuitWorks).
Se a montagem não foi criada no CircuitWorks, a caixa de diálogo Selecionar orientação
é exibida. Selecione a face superior do componente de placa e clique em Continuar.
Consulte Ajuda do CircuitWorks: Exportar modelos do SolidWorks para o CircuitWorks.
Usar arestas de silhueta para determinar a forma de componentes
Se os esboços apropriados não estiverem disponíveis, o CircuitWorks pode usar arestas
de silhueta para determinar a forma dos componentes.
Para controlar o reconhecimento de arestas de silhueta, siga um dos seguintes
procedimentos:
• No CircuitWorks, clique no menu do aplicativo CircuitWorks e depois em Opções
.
• No SolidWorks, clique em CircuitWorks > Opções do CircuitWorks.
Na página Exportação do SolidWorks da caixa de diálogo Opções do CircuitWorks, selecione
uma opção para Se não forem encontrados esboços com nomes adequados.
Consulte Ajuda do CircuitWorks: Regras de exportação e Opções do CircuitWorks -
Exportação do SolidWorks.
Suporte a PADS
O leitor do CircuitWorks para arquivos Mentor Graphics
®
PADS ASCII (.asc) agora importa
esses arquivos com maior rapidez e tem suporte para furos metalizados.
55
CircuitWorks

8
Configurações
• Configuration Publisher
• Modificar configurações
Configuration Publisher
A caixa de diálogo Criar PropertyManager foi renomeada como Configuration Publisher.
Além das funcionalidades existentes anteriormente, você agora pode usar essa caixa de
diálogo para preparar modelos para upload no 3D ContentCentral
®
.
Nessa caixa de diálogo, você define a interface para configurações específicas. Você pode
fazer upload de modelos no 3D ContentCentral diretamente na caixa de diálogo. No 3D
ContentCentral seus usuários finais selecionam os valores para construir a configuração
desejada. Quando eles fizerem o download do seu modelo, ele conterá somente a
configuração que eles especificaram.
Você agora pode usar regras para definir as configurações de um modelo. O seu modelo
precisa conter uma tabela de projeto (com uma ou várias linhas). Como nas versões
anteriores do SolidWorks, você pode definir todas as configurações em uma tabela de
projeto com múltiplas linhas. Como alternativa, você pode criar uma tabela de projeto
com uma só linha contendo todas as variáveis necessárias. Em seguida, na caixa de
diálogo Configuration Publisher, você cria regras para definir as configurações. Você
atribui valores às variáveis e define os relacionamentos entre elas.
Na caixa de diálogo Configuration Publisher, você pode arrastar controles (caixas de lista,
caixas de número e caixas de seleção) da paleta à esquerda para o painel central. Você
define os atributos de cada controle no painel à direita.
Como nas versões anteriores do SolidWorks, você ainda pode criar um PropertyManager
que permite selecionar uma configuração quando você colocar o modelo em uma
montagem. Outros melhoramentos:
56

• Você pode configurar propriedades personalizadas.
• Você pode criar PropertyManagers para montagens.
Modificar configurações
A caixa de diálogo Modificar configurações foi aprimorada.
Você pode:
• Renomear recursos e dimensões.
• Adicionar e remover parâmetros de recursos da tabela.
• Configurar o material de peças.
• Criar, editar e excluir propriedades personalizadas específicas da configuração.
• Desfazer a configuração de parâmetros.
• Salvar vistas da tabela.
• Reorganizar colunas na tabela.
• Editar e acessar a tabela de maneira semelhante a como você faria no Microsoft Excel.
Para obter mais informações sobre a edição e navegação de tabelas, consulte Tabelas
na página 74.
Configurar materiais
1. Abra
diretório_de_instalaçãosampleswhatsnewconfigurationsflange_1.sldprt.
A peça tem três configurações.
252012,5
2. Na árvore de projeto do FeatureManager, clique com o botão direito em um Material
e selecione Configurar material .
A caixa de diálogo Modificar configurações é aberta, com uma coluna chamada
Material.
3. Em Material, selecione um material para cada configuração:
MaterialConfiguração
Latão12,5
Cobre20
Aço carbono simples25
4. Clique em Aplicar.
5. Clique em <Insira o nome> e digite Material.
6. Clique em Salvar vista de tabela .
A tabela é salva na pasta Tabelas da guia ConfigurationManager . Os materiais
especificados são aplicados a cada configuração.
57
Configurações

Não feche a caixa de diálogo ainda.
252012,5
Configurar propriedades personalizadas
1. Na parte inferior da caixa de diálogo Modificar configurações, clique em Exibir/ocultar
propriedades personalizadas .
A coluna Propriedades personalizadas é exibida, contendo uma coluna chamada
Nova propriedade.
2. Clique com o botão direito em Nova propriedade e clique em Renomear.
3. Digite Fornecedor e pressione a tecla Enter.
4. Digite valores para cada configuração:
FornecedorConfiguração
ABC Cia.12,5
XYZ Cia.20
BCD Cia.25
Agora configure algumas das propriedades existentes.
5. Clique em no alto da coluna Propriedades personalizadas e selecione Custo e
LeadTime.
Você pode criar novas propriedades adicionais selecionando **Nova propriedade
na lista.
6. Clique em uma área vazia da caixa de diálogo.
São incluídas colunas para Custo e LeadTime.
7. Digite valores para cada configuração:
LeadTimeCustoConfiguração
3 dias6,0012,5
4 dias7,0020
5 dias8,0025
9. Clique em OK.
58
Configurações

Editar uma vista de tabela
Neste exemplo, você edita uma vista de tabela salva e executa as seguintes ações:
• Renomear um recurso de esboço
• Adicionar uma dimensão
• Mover uma coluna
• Desfazer a configuração de um parâmetro
1. No ConfigurationManager, expanda Tabelas .
A tabela que você acaba de criar (Material) aparece com outras duas que foram
salvas anteriormente.
2. Clique com o botão direito em Base e selecione Exibir tabela.
A vista de tabela é aberta na caixa de diálogo Modificar configurações. Ela contém
três dimensões de Esboço1.
3. Na caixa de diálogo, clique duas vezes em Esboço1.
4. Digite Esboço base e pressione a tecla Enter.
O nome do esboço muda para Esboço base na caixa de diálogo.
O nome do esboço é atualizado na árvore de projeto do FeatureManager.
Agora adicione outra dimensão de esboço.
6. Além de Esboço base, clique em , selecione J, e clique em uma área vazia.
Uma coluna para J é adicionada e a dimensão aparece na área de gráficos.
7. Em J:
a) Para 20, digite 90 e pressione Enter.
b) Para 25, digite 100.
59
Configurações

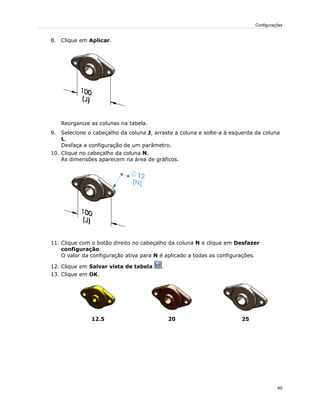

Reorganize as colunas na tabela.
9. Selecione o cabeçalho da coluna J, arraste a coluna e solte-a à esquerda da coluna
L.
Desfaça a configuração de um parâmetro.
10. Clique no cabeçalho da coluna N.
As dimensões aparecem na área de gráficos.
11. Clique com o botão direito no cabeçalho da coluna N e clique em Desfazer
configuração.
O valor da configuração ativa para N é aplicado a todas as configurações.
13. Clique em OK.
252012.5
60
Configurações

9
Design Checker
Disponível no SolidWorks Professional e no SolidWorks Premium.
• Integração do Design Checker
• Validação segundo os padrões de desenho ANSI/ISO/JIS
• Corrigir todos os erros com um botão
• Melhorias da interface do usuário
• Verificação de ponto virtual
• Opção de correção automática no Agendador de tarefas
• Amostras de verificações verticais personalizadas por setor do 3D ContentCentral
Integração do Design Checker
A interface do usuário do SolidWorks Design Checker foi totalmente integrada às barras
de ferramentas e menus do software SolidWorks. Um botão para a barra de ferramentas
do Design Checker foi adicionado à guia Avaliar do CommandManager.
Quando você seleciona um comando relacionado, o suplemento é carregado
dinamicamente, contanto que ele tenha sido instalado e você esteja executando o
SolidWorks Professional ou o SolidWorks Premium.
Clique em Ferramentas > Design Checker. A guia Design Checker é adicionada ao
Painel de Tarefas.
Validação segundo os padrões de desenho ANSI/ISO/JIS
Os seguintes melhoramentos foram implementados:
• Os padrões de desenho (ANSI, ISO, DIN, JIS, BSI, GOST e GB) são fornecidos com
um conjunto de arquivos de padrão de desenho integrado no software. A validação
usando esses arquivos assegura que o documento do SolidWorks está em conformidade
com os respectivos padrões de desenho.
Você pode carregar qualquer padrão de desenho fornecido no SolidWorks Design
Checker para ver suas configurações de documento personalizadas.
Os arquivos de padrão de desenho estão localizados em
diretório_de_instalaçãodsgnchkData. Você pode definir o local para arquivos
do Design Checker em Opções > Locais de arquivos.
61

• A nova caixa de seleção Definido pelo usuário, na caixa de diálogo Verificação de
padrão de dimensões, permite que você especifique um nome para o padrão de
desenho definido pelo usuário.
Corrigir todos os erros com um botão
A nova ferramenta Corrigir todos permite corrigir todos os erros mostrados no Design
Checker. Os parâmetros de suporte para a verificação são corrigidos automaticamente
de acordo com o arquivo de padrão de desenho *.swstd selecionado. A correção seletiva
de entidades que falharam está disponível com a opção Corrigir selecionados.
Melhorias da interface do usuário
As melhorias realizadas na interface do Design Checker incluem:
• Você agora pode especificar valores preferenciais de correção para a correção de
parâmetros que têm suporte para verificação. Quando você seleciona Corrigir todos,
seus valores preferenciais substituem os valores predefinidos da correção automática,
que são especificados no arquivo *.swstd selecionado.
Crie uma verificação de parâmetro no módulo Design Checker e especifique os valores
desejados em Valores de correção automática preferenciais.
• Uma nova caixa de fator de criticalidade foi adicionada à interface do usuário. Selecione
um fator de criticalidade entre Crítico , Alto , Médio ou Baixo .
• A nova ferramenta Verificar documento novamente permite revalidar um documento
sem executar uma correção.
• O botão Atualizar e verificar novamente foi removido.
• Somente a lista de verificações que falharam é exibida. Um ícone de fator de criticalidade
é exibido ao lado de cada definição de verificação.
Verificação de ponto virtual
A verificação Ponto virtual verifica se o documento usa o estilo correto de ponto de
esboço virtual. O documento ativo é aprovado quando satisfaz os critérios especificados
de estilo de ponto virtual.
62
Design Checker

Ative Ponto virtual em Verificações de documento .
Opção de correção automática no Agendador de tarefas
Uma nova tarefa do Agendador de Tarefas do SolidWorks permite que o Design Checker
corrija automaticamente todos os erros. O Design Checker pode corrigir todas as falhas
com suporte de correção automática. O documento corrigido é salvo no local do documento
original para facilitar a comparação.
Clique em Design Checker na barra lateral do Agendador de Tarefas do SolidWorks.
Amostras de verificações verticais personalizadas por setor do 3D
ContentCentral
O Design Checker fornece amostras de verificações verticais personalizadas por setor
que são adicionadas ao 3D ContentCentral.
63
Design Checker

10
Estudos de Projeto
Você pode avaliar e otimizar os modelos usando um Estudo de Projeto.
Agora, você pode executar Estudos de Projeto no SolidWorks. Antes, a funcionalidade Estudo
de Projeto estava disponível somente no SolidWorks Simulation, como Cenários de Projeto e
Estudos de Otimização.
Há dois modos principais de executar um Estudo de Projeto:
Você especifica valores discretos para cada variável e usa sensores e restrições.
O software executa o estudo usando vários combinações dos valores e gera um
relatório do resultado de cada combinação.
Avaliação
Por exemplo, para este modelo com múltiplos corpos de uma garrafa d'água,
especifique valores de 75 mm, 100 mm e 150 mm para o comprimento (C); 30
mm, 55 mm e 80 mm para a altura (A); e 10 mm e 20 mm para o raio (R).
Especifique um sensor de Volume para monitorar o volume do corpo líquido.
Os resultados do Estudo de Projeto informam o volume de água em cada
combinação de C, R e A.
Você especifica valores para cada variável, seja como valores discretos ou como
intervalos. Você também usa sensores como restrições e como metas. O software
Otimização
executa interações dos valores e gera relatórios sobre a combinação ótima de
valores para atingir a meta que você especificou.
Por exemplo, para o modelo acima, especifique um intervalo de 75 mm a 150
mm para o comprimento (C); os valores discretos 30 mm, 55 mm e 80 mm para
a altura (A); e um intervalo de 10 mm a 20 mm para o raio (R). Como restrição,
especifique um sensor de Volume que mantém o volume do corpo líquido entre
299.000 mm^3 e 301.000 mm^3. Como meta, use um sensor de Massa e
especifique a otimização da massa da garrafa. O Estudo de Projeto itera os
64

valores especificados para C, R, A e Volume e informa a combinação ideal que
produz a massa mínima.
Vários sensores estão disponíveis para o uso em Estudos de Projeto, dependendo da licença
do SolidWorks que você tem e se você está executando um estudo de Avaliação ou de
Otimização.
SolidWorks
Simulation
Premium
SolidWorks
Simulation
Professional
SolidWorks
Premium
SolidWorks
Professional
SolidWorks
Standard
Propriedades de
massa
Dimensão
Dados da simulação
Para criar um estudo, clique em Estudo de Projeto (barra de ferramentas Ferramentas)
ou em Inserir > Estudo de Projeto > Adicionar. A guia Estudo de Projeto é exibida na
parte inferior da área de gráficos.
Depois de executar um estudo, selecione um cenário ou iteração na guia Vista de resultados.
Na área de gráficos, o modelo é atualizado com os valores do cenário ou iteração selecionado.
Para obter informações sobre os Estudos de Projeto no SolidWorks Simulation, consulte Novo
estudo de projeto na página 154.
65
Estudos de Projeto

11
DFMXpress
• Validação de chapa metálica
• Gerenciar tamanhos de furo padrão
• Zoom na seleção
Validação de chapa metálica
O DFMXpress agora valida peças de chapa metálica. Novas regras validam as razões
diâmetro/espessura do furo, as distâncias entre furo e aresta, o espaçamento entre furos
e os raios de dobra.
No painel do DFMXpress, clique em Configurações. Em Processo de manufatura,
selecione Chapa metálica.
Consulte Ajuda do DFMXpress: Regras de chapas metálicas.
Gerenciar tamanhos de furo padrão
Você pode gerenciar a lista de tamanhos de furo padrão que o DFMXpress usa para validar
as peças.
No painel do DFMXpress, clique em Configurações. Em Tamanhos de furo padrão,
clique em Editar.
Consulte Ajuda do DFMXpress: Tamanhos de furo padrão.
Zoom na seleção
Você pode visualizar facilmente uma instância que falhou fazendo zoom na seleção, na
área de gráficos do SolidWorks.
Após executar o DFMXpress, clique com o botão direito do mouse em uma instância que
falhou e clique em Zoom na seleção.
66

12
Desenhos e detalhamento
• Anexos de anotação
• Balões
• Lista de materiais
• Blocos
• Marcas de centro
• Representações de rosca
• Dimensões
• Notas
• Tabelas
• Tabelas de Bloco de Título em peças e montagens
• Desenhos
Anexos de anotação
Agora é mais fácil anexar as anotações entre si. As anotações com suporte incluem
símbolos de tolerância geométrica, símbolos de recurso referencial e símbolos de
acabamento de superfície.
Você pode:
• Anexar anotações a linhas de extensão de dimensão
• Mover anotações em torno de linhas de extensão de dimensão
• Usar alças para destacar as anotações das linhas de extensão de dimensão
Balões
Usar a numeração de BOMs especificadas
Ao inserir balões e balões empilhados em uma montagem, você pode definir esses balões
para seguir a numeração de item de uma BOM selecionada na montagem em Origem
67

do texto do balão no PropertyManager de Balão. Depois, você pode importar os balões
para um desenho.
Consulte Ajuda do SolidWorks: PropertyManager de Balão.
Quantidades paramétricas
Você pode definir um valor de quantidade no PropertyManager de Balão para ser atualizado
parametricamente. Nas versões anteriores, era necessário adicionar o texto fora do balão
e, depois, agrupar o texto com o balão. O texto não era atualizado parametricamente.
Tamanhos de balão personalizados
Você pode definir qualquer valor de tamanho para o balão usando o PropertyManager de
Balão ou Ferramentas > Opções > Propriedades do documento > Anotações >
Balões. Os tamanhos personalizados estão disponíveis em balões, balões automáticos
e balões empilhados.
Referências de componentes
Você pode exibir as referências de componentes de balões no PropertyManager de Balão.
Consulte também Referência de componente por instância na página 50.
Lista de materiais
Opções de montagens
É possível definir as opções para componentes de montagem específicos diretamente na
BOM.
Você pode excluir itens da BOMs clicando com o botão direito em um componente na
estrutura da montagem e selecionando Excluir da BOM.
Também é possível:
• Editar a exibição de componentes-filhos
• Mudar a maneira como o número da peça é definido
• Controlar como a quantidade é calculada
Para acessar essas opções, clique com o botão direito em um componente na coluna de
estrutura da montagem e selecione Opções de componente.
BOMs vinculadas
Você pode vincular BOMs de desenho copiadas de uma BOM de montagem criada
anteriormente usando o PropertyManager de Lista de materiais. Você pode editar a BOM
da montagem original ou as BOMs do desenho copiado. As alterações em uma BOM
atualizam a outra BOM. A formatação de BOMs vinculadas é independente; apenas os
68

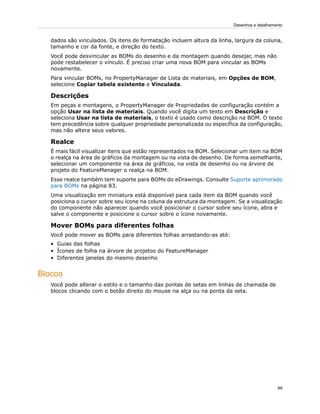

dados são vinculados. Os itens de formatação incluem altura da linha, largura da coluna,
tamanho e cor da fonte, e direção do texto.
Você pode desvincular as BOMs do desenho e da montagem quando desejar, mas não
pode restabelecer o vínculo. É preciso criar uma nova BOM para vincular as BOMs
novamente.
Para vincular BOMs, no PropertyManager de Lista de materiais, em Opções de BOM,
selecione Copiar tabela existente e Vinculada.
Descrições
Em peças e montagens, o PropertyManager de Propriedades de configuração contém a
opção Usar na lista de materiais. Quando você digita um texto em Descrição e
seleciona Usar na lista de materiais, o texto é usado como descrição na BOM. O texto
tem precedência sobre qualquer propriedade personalizada ou específica da configuração,
mas não altera seus valores.
Realce
É mais fácil visualizar itens que estão representados na BOM. Selecionar um item na BOM
o realça na área de gráficos da montagem ou na vista de desenho. De forma semelhante,
selecionar um componente na área de gráficos, na vista de desenho ou na árvore de
projeto do FeatureManager o realça na BOM.
Esse realce também tem suporte para BOMs do eDrawings. Consulte Suporte aprimorado
para BOMs na página 83.
Uma visualização em miniatura está disponível para cada item da BOM quando você
posiciona o cursor sobre seu ícone na coluna da estrutura da montagem. Se a visualização
do componente não aparecer quando você posicionar o cursor sobre seu ícone, abra e
salve o componente e posicione o cursor sobre o ícone novamente.
Mover BOMs para diferentes folhas
Você pode mover as BOMs para diferentes folhas arrastando-as até:
• Guias das folhas
• Ícones de folha na árvore de projetos do FeatureManager
• Diferentes janelas do mesmo desenho
Blocos
Você pode alterar o estilo e o tamanho das pontas de setas em linhas de chamada de
blocos clicando com o botão direito do mouse na alça ou na ponta da seta.
69

Marcas de centro
Quando você adiciona uma marca de centro a um furo já dimensionado, aparece um
espaçamento entre a marca de centro e a linha de extensão da dimensão. De maneira
similar, se você dimensionar um furo que já tem uma marca de centro, aparecerá um
espaçamento.
SolidWorks 2010SolidWorks 2009
Representações de rosca
Você pode definir as representações de rosca usando tamanhos internacionais padronizados
no PropertyManager de Representação de rosca. Ao selecionar a aresta de uma
representação de rosca, você pode selecionar um padrão de dimensionamento e tamanho.
As chamadas de rosca também podem ser criadas automaticamente. As chamadas são
preenchidas com o texto apropriado do arquivo calloutformat.txt.
70

Dimensões
Dimensão rápida
Você pode usar o manipulador de dimensão rápida para posicionar dimensões com
espaçamento uniforme, tornando-as mais fáceis de serem lidas.
O manipulador de dimensão rápida aparece quando você insere dimensões em vistas de
desenho. Use o manipulador para posicionar dimensões em intervalos com espaçamento
uniforme. Por exemplo, se você inserir uma dimensão entre duas outras, a nova dimensão
é posicionada com espaçamento uniforme entre elas.
Para inserir dimensões rapidamente, use a
• tecla Tab para mudar para os vários locais do manipulador
• barra de espaços para colocar a dimensão em um local apropriado fora da geometria
do modelo
Você pode controlar o espaçamento usado pelo dimensionamento rápido em Ferramentas
> Opções > Propriedades do documento > Dimensões em Distâncias de offset.
Quando o manipulador de dimensão rápida cria dimensões em uma linha de centro
simétrica, quaisquer dimensões que se sobreponham são escalonadas para desenhos
do padrão ANSI.
Usar Dimensão rápida
Para usar o dimensionamento rápido:
1. Abra diretório_de_instalaçãosampleswhatsnewdetailingdimension.slddrw.
2. Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações)
ou em Ferramentas > Dimensões > Inteligente.
3. Clique na aresta indicada.
O manipulador de dimensão rápida aparece como:
71

4. Clique na parte inferior do manipulador de dimensão rápida.
A dimensão é colocada abaixo da entidade selecionada.
5. Clique nas duas arestas indicadas, depois clique novamente na parte inferior do
manipulador.
6. Repita a etapa 5 para essas duas arestas:
7. Clique em uma das arestas circulares.
O manipulador de dimensão rápida aparece como:
8. Pressione Tab três vezes para alternar entre os locais de dimensão e pressione a
barra de espaços para colocar a dimensão.
A dimensão aparece abaixo e à direita da aresta.
Paleta de dimensão
A paleta de dimensões aparece quando você insere ou seleciona uma dimensão, permitindo
alterar facilmente as propriedades e a formatação da dimensão.
72

Você pode alterar tolerância, precisão, estilo, texto e outras opções de formatação na
paleta sem acessar o PropertyManager.
Na parte de Estilo da paleta, você pode selecionar qualquer uma das configurações
de formatação aplicadas a outras dimensões no desenho, poupando tempo ao formatar
dimensões.
Se você selecionar mais de uma dimensão, as propriedades e a formatação definidas na
paleta são aplicadas a todas as dimensões.
Dimensões de ordenada
Quando você insere dimensões de ordenada em vistas-pai, elas permancem nas vistas
de detalhe. A vista de detalhe usa o ponto 0 existente na vista-pai. Da mesma forma,
quando você insere dimensões de ordenada em vistas de detalhe e aplica dimensões de
ordenada em vistas-pai, estas usam o ponto 0 da vista de detalhe.
Dimensões fracionais
Você pode desativar as aspas duplas (") em dimensões fracionárias.
73

Clique em Ferramentas > Opções > Propriedades do documento > Dimensões e
defina as opções em Exibição de fração.
Aspas duplas desativadasAspas duplas ativadas
Excluir dimensões
Se você excluir uma dimensão ou remover o texto de uma dimensão, o software pode
reajustar automaticamente o espaço entre as dimensões restantes.
Clique em Ferramentas > Opções > Propriedades do sistema > Desenhos e selecione
Ajustar o espaçamento quando dimensões são excluídas ou texto é removido.
Nomes de dimensões
A configuração Exibir nomes de dimensões agora é controlada e salva por documento
em vez de para todos os documentos, como uma configuração do sistema.
A configuração Exibir nomes de dimensões foi removida da caixa de diálogo Opções
do sistema - Geral. Para exibir os nomes das dimensões, clique em Exibir > Nomes de
dimensões ou, na barra transparente Exibir, clique em Ocultar/Exibir itens > Exibir
nomes de dimensões.
Notas
Você pode aplicar bordas a partes de notas. Ao inserir ou editar uma nota, escolha qualquer
parte e selecione uma borda no PropertyManager de Nota.
Três novas bordas têm suporte: quadrada, círculo em um quadrado e inspeção.
Tabelas
Você pode editar tabelas e navegar por elas como faz no Microsoft® Excel®. Você pode:
• Controlar o preenchimento vertical das células
• Navegar usando as teclas Enter, Tab, Seta, Shift + Enter, Shift + Tab, Shift +
Seta, Home, Ctrl + Home, End e Ctrl + End
74

• Selecionar uma célula, digitar dados e vê-los imediatamente na célula, substituindo os
dados existentes
• Pressionar F2 em uma célula realçada para ativá-la para edição e mover o cursor até
o final do texto na célula
• Clicar duas vezes em uma célula para mover o cursor até a posição do duplo clique
• Pressionar Alt + Enter para adicionar múltiplas linhas de texto a uma célula
• Pressionar Del para apagar todo o texto em uma célula sem ativá-la para edição
• Pressionar Backspace para apagar todo o texto em uma célula e ativá-la para edição
• Selecionar múltiplas linhas ou colunas e alterar suas alturas ou larguras arrastando ou
usando as ferramentas de formatação
• Travar a altura das linhas e a largura das colunas
• Copiar células do Microsoft Excel e colá-las em tabelas do SolidWorks
Tabelas de Bloco de Título em peças e montagens
Agora você pode gerar uma tabela Bloco de Título em um documento de peça ou
montagem nos documentos para a manufatura que não são impressos.
Não é possível adicionar tabelas Bloco de Título em desenhos. Nos desenhos, os
blocos de título que são parte do formato de folha.
Você pode basear a tabela Bloco de Título no template de amostra fornecido pela
SolidWorks ou criar seu próprio template. Se você definir propriedades personalizadas
para a peça ou montagem e usar um template que contém referências a essas
propriedades, o SolidWorks preencherá os valores na tabela Bloco de Título
automaticamente, usando as propriedades personalizadas.
Para adicionar uma tabela Bloco de Título a uma peça ou montagem, clique em Inserir
> Tabelas > Tabela Bloco de Título.
No PropertyManager de Tabela de Bloco de Título, defina o tamanho e as bordas para a
tabela ou clique em para procura um template existente com a extensão de arquivo
.sldtbt.
Depois de inserir a tabela, clique no canto superior direito para abrir o PropertyManager
de Tabela Bloco de Título, que fornece um controle de escala para dimensionar a tabela
mantendo suas proporções.
75

Consulte Ajuda do SolidWorks: Tabelas Bloco de Título.
Desenhos
Vistas de seção alinhada
Você agora pode dimensionar entre vistas de seção alinhada.
Fonte da linha do componente
A caixa de diálogo Fonte da linha do componente foi reorganizada para facilitar seu uso.
Para acessar a caixa de diálogo, clique com o botão direito do mouse em uma aresta do
desenho e clique em Fonte da linha do componente.
Você também pode acessar as ferramentas Cor da linha , Espessura da linha
e Estilo de linha no menu de contexto.
76

Configurações
Você pode alterar as configurações de vistas de desenho nos respectivos PropertyManagers.
Antes, era necessário acessar a caixa de diálogo Propriedades da vista de desenho.
Templates de desenho
Templates de desenho adicionais foram incluídos para os padrões de desenho com suporte.
Vistas de desenho de peças multicorpos
Você pode criar 3 vistas padrão e modelar vistas de peças multicorpos. Para padrões
planos de peças de chapa metálica com múltiplos corpos, você pode usar um corpo por
vista.
Exibir vistas de desenho de peças multicorpos
1. Abra diretório_de_instalaçãosampleswhatsnewdrawingsmultibody.slddrw.
2. Selecione a vista de desenho.
3. No PropertyManager, em Configuração de referência, clique em Selecionar corpos
.
Multibody.sldprt é aberto.
4. Selecione os dois corpos mostrados e clique em .
Multibody.slddrw é aberto e a vista de desenho mostra os dois corpos selecionados.
77

Ocultar e exibir arestas
Botão da barra de ferramentas
Os botões Ocultar aresta e Exibir aresta foram combinados em um só botão:
Exibir/Ocultar arestas .
Seleção de aresta
Você pode usar os seguintes métodos para selecionar arestas quando usa a ferramenta
Exibir/Ocultar arestas :
• Clicar nas arestas individuais.
• Seleção em caixa.
• Shift + seleção em caixa para selecionar as arestas totalmente contidas na seleção
em caixa, incluindo as arestas que não estavam selecionadas anteriormente.
• Alt + seleção em caixa para desfazer a seleção das arestas totalmente contidas na
seleção em caixa, excluindo as arestas que não estavam selecionadas anteriormente.
Arestas tangentes
Novas opções no PropertyManager de Exibir/Ocultar arestas ajudam a ocultar e exibir
diferentes tipos de arestas tangentes.
Consulte Opções de exibição na página 79.
Abrir peças e montagens em desenhos
Ao clicar com o botão direito do mouse no desenho de uma montagem, você pode abrir
a peça ou a montagem. Nas versões anteriores, só era possível abrir a peça.
Vistas de seção
Profundidade da seção
Você agora pode especificar a profundidade das vistas de seção de peças determinando
até onde deseja visualizar além da linha da vista de seção. Antes, esse recurso estava
disponível apenas em desenhos de montagem. Ele está disponível em Profundidade da
seção no PropertyManager de Vista de seção .
Cotas de diâmetro
Quando você insere cotas de diâmetro em vistas de seção, o símbolo do diâmetro aparece
na cota. O corte da seção deve ser efetuado através do centro do diâmetro.
78

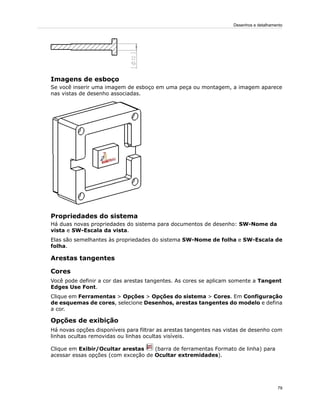

Imagens de esboço
Se você inserir uma imagem de esboço em uma peça ou montagem, a imagem aparece
nas vistas de desenho associadas.
Propriedades do sistema
Há duas novas propriedades do sistema para documentos de desenho: SW-Nome da
vista e SW-Escala da vista.
Elas são semelhantes às propriedades do sistema SW-Nome de folha e SW-Escala de
folha.
Arestas tangentes
Cores
Você pode definir a cor das arestas tangentes. As cores se aplicam somente a Tangent
Edges Use Font.
Clique em Ferramentas > Opções > Opções do sistema > Cores. Em Configuração
de esquemas de cores, selecione Desenhos, arestas tangentes do modelo e defina
a cor.
Opções de exibição
Há novas opções disponíveis para filtrar as arestas tangentes nas vistas de desenho com
linhas ocultas removidas ou linhas ocultas visíveis.
Clique em Exibir/Ocultar arestas (barra de ferramentas Formato de linha) para
acessar essas opções (com exceção de Ocultar extremidades).
79

DepoisAntesOpção
Oculta os
segmentos
inicial e
final das
arestas
tangentes.
Ocultar
extremidades
Clique com o botão direito
numa vista de desenho e
clique em Aresta
tangente > Ocultar
extremidades.
Oculta
arestas
tangentes
que limitam
faces não
planas
Ocultar
arestas
não-planas
80

Oculta
arestas
tangentes
que:
Ocultar
arestas
mescladas
• Limitam
faces
planas
que são
normais
à direção
de
visualização
• Têm uma
continuidade
de
segunda
ordem
(C2) no
limite
entre
duas
faces
Oculta
arestas
tangentes
menores que
um
determinado
comprimento.
Ocultar
arestas
menores
que
81

13
eDrawings
• Publisher integrado
• Visualizar impressão
• Suporte aprimorado para BOMs
• Melhoramentos da impressão no Apple Mac
• Estados de exibição vinculados a configurações
• Tabelas Bloco de Título
• Decalques
• Imagens de esboço
Publisher integrado
A capacidade de publicar no eDrawings
®
agora está totalmente integrada às barras de
ferramentas e aos menus do SolidWorks. Não é mais necessário carregar o suplemento
eDrawings manualmente.
Para publicar no eDrawings, clique em Arquivo > Publicar arquivo do eDrawings (
na barra de ferramentas flyout Salvar).
Como parte desta integração, o botão Animar do eDrawings foi eliminado do software
SolidWorks. Você pode publicar um arquivo do eDrawings e animar diretamente no
eDrawings.
Consulte Ajuda do SolidWorks: SolidWorks eDrawings.
Visualizar impressão
Com o recurso Visualizar impressão do eDrawing, você pode ver o seu desenho ou modelo
exatamente como ele será impresso, eliminando o desperdício de tempo e papel. Você
pode também visualizar múltiplas folhas sem sair de Visualizar impressão. Na caixa de
diálogo Imprimir, selecione a parte do desenho a ser impressa. Com a opção Imagem
da tela atual, você pode aplicar zoom ou panorâmica para ajustar com precisão a seleção
antes de imprimir.
Clique em Arquivo > Imprimir e em Exibir visualização para ajustar com precisão a
seleção. Feche a visualização clicando em Ocultar visualização.
82

Consulte Ajuda do SolidWorks eDrawings: Imprimir.
Suporte aprimorado para BOMs
O suporte para listas de materiais (BOMs) de peças e montagens foi melhorado no
eDrawings. Selecione linhas individuais para realçar, ocultar ou exibir os componentes
correspondentes ou torná-los transparentes. Nas versões anteriores, você podia ver as
BOMs criadas em montagens do SolidWorks. Agora, pode exibir, ocultar e reposicionar
as BOMs.
O eDrawings exibe as BOMs em documentos nativos do SolidWorks, assim como em
arquivos do eDrawings salvos no SolidWorks. Peças ou montagens do SolidWorks que
contém BOMs são publicadas no eDrawings da mesma forma que qualquer outro projeto,
com a opção do menu Arquivo > Publicar arquivo do eDrawings ( na barra de
ferramentas flyout Salvar).
No SolidWorks, você pode salvar explicitamente o projeto contendo uma BOM como um
arquivo do eDrawings. No SolidWorks, clique em Arquivo > Salvar como e salve no
formato do eDrawings, .eprt ou .easm. Clique em Opções e, na caixa de diálogo Opções
de exportação, selecione Salvar recursos da tabela no arquivo do eDrawings.
O eDrawings já tem suporte para BOMs em desenhos, essa funcionalidade não foi alterada.
83
eDrawings

Consulte Ajuda do SolidWorks eDrawings: Listas de materiais.
Melhoramentos da impressão no Apple Mac
A impressão do Apple Mac
®
para o eDrawings foi aprimorada. Você agora pode imprimir
em cores ou em escala de cinza, em vez de somente em preto-e-branco. É possível
também imprimir uma folha inteira ou somente o que está sendo exibido, além de definir
um fator de escala.
Clique em Arquivo > Imprimir para usar os novos controles de impressão.
Estados de exibição vinculados a configurações
O eDrawings agora tem suporte para atribuição de estados de exibição a configurações,
como no SolidWorks. Você pode optar por vincular um estado de exibição a uma
configuração ou manter os estados de exibição independentes das configurações.
No SolidWorks, crie uma configuração e publique a peça ou montagem que a contém
clicando em Arquivo > Publicar arquivo do eDrawings ( na barra de ferramentas
flyout Salvar). Na caixa de diálogo Salvar configurações em arquivo eDrawings,
selecione as configurações a serem salvas no arquivo do eDrawings.
No eDrawings, para vincular estados de exibição a configurações, abra a guia Configurações
e selecione Vincular estados de exibição às configurações. Desmarque Vincular
estados de exibição às configurações para tornar os estados de exibição independentes
das configurações.
84
eDrawings

Consulte Ajuda do SolidWorks eDrawings: Configurações.
Tabelas Bloco de Título
As tabelas Bloco de Título para peças e montagens são visíveis no eDrawings. O eDrawings
exibe essas tabelas em documentos nativos do SolidWorks, além de em arquivos do
eDrawings salvos no SolidWorks. Você pode exibir, ocultar e reposicionar as tabelas Bloco
de Título.
No SolidWorks, crie uma tabela Bloco de Título e publique a peça ou montagem que a
contém clicando em Arquivo > Publicar arquivo do eDrawings ( na barra de
ferramentas flyout Salvar).
No eDrawings, na árvore de projeto do componente, expanda Tabelas e clique na tabela
Bloco de Título para exibir sua alça.
O eDrawings tem suporte para tabelas Bloco de Título em desenhos, essa funcionalidade
não foi alterada.
85
eDrawings

Consulte Ajuda do SolidWorks eDrawings: Tabelas Bloco de Título.
Decalques
Os decalques do PhotoWorks aplicados a modelos do SolidWorks agora são visíveis no
eDrawings. O eDrawings exibe decalques em peças, montagens e arquivos do eDrawings
salvos no SolidWorks. O decalque precisa estar visível quando o modelo for salvo em um
arquivo do eDrawings.
Aplique um decalque do PhotoWorks no SolidWorks e publique a peça, montagem ou
desenho clicando em Arquivo > Publicar arquivo do eDrawings ( na barra de
ferramentas flyout Salvar). O modelo é exibido com o decalque no eDrawings.
Imagens de esboço
As imagens de esboços aplicadas a folhas de desenho e peças do SolidWorks agora são
visíveis no eDrawings.
86
eDrawings

Aplique uma imagem de esboço em uma peça, montagem ou desenho do SolidWorks e
publique clicando em Arquivo > Publicar arquivo do eDrawings ( na barra de
ferramentas flyout Salvar). O modelo ou desenho é exibido com as imagens de esboço
mostradas no eDrawings.
Modelo com imagem de esboço.Vista de desenho de uma peça com
uma imagem de esboço no nível da
peça e outra no formato da folha.
87
eDrawings

14
Enterprise PDM
• Gerenciar tarefas
• Integração do Enterprise PDM e do Toolbox
• File Explorer e o suplemento do SolidWorks
• Gerenciamento de item
• Ferramenta Administração
• API
• Instalação
• Documentação
Gerenciar tarefas
O novo recurso Tarefas da ferramenta de Administração torna mais fácil a execução de
tarefas como conversão e impressão de documentos do SolidWorks.
A estrutura de tarefas permite aos administradores e usuários executar tarefas sob
demanda, com base em uma agenda ou acionadas pelo fluxo de trabalho do SolidWorks
Enterprise PDM. Os administradores podem configurar tarefas para execução em um
determinado computador ou distribuí-las tanto para os computadores clientes como para
servidores dedicados. Uma tarefa Imprimir ou Converter do SolidWorks pode ser iniciada
em qualquer computado que execute o Enterprise PDM, contanto que o computador onde
a tarefa é executada tenha o SolidWorks instalado.
Os administradores podem definir as tarefas como interativas, permitindo aos usuários
iniciar a tarefa e escolher suas opções. Podem também definir todas as opções da tarefa,
de maneira que ela seja executada silenciosamente, sem requerer intervenção do usuário.
Usando a API e os templates de tarefas fornecidos com o software Enterprise PDM, os
programadores podem também estender as funcionalidades para adicionar suporte para
tarefas personalizadas.
Configurar tarefas
Use a ferramenta de Administração para instalar e configurar tarefas do Enterprise PDM.
Para ativar as tarefas:
• Inclua as opções Converter e Imprimir quando criar um novo vault e especifique os
detalhes da configuração do vault.
Consulte Ajuda da Ferramenta de Administração do SolidWorks Enterprise PDM: Criar
um vault.
• Habilite a execução de tarefas nos computadores host.
88

Consulte Ajuda da Ferramenta de Administração do SolidWorks Enterprise PDM: Permitir
a execução de tarefas.
• Configure as tarefas Converter e Imprimir.
Essas tarefas, que têm suporte com o suplemento Tarefas do SolidWorks, são listadas
e. Tarefas na ferramenta de Administração.
• Crie novas tarefas usando o Assistente de Tarefas.
Se você usar a API do Enterprise PDM para programar um suplemento de tarefas,
adicione as tarefas com suporte no suplemento ao recurso Tarefas criando novas
tarefas.
• Inclua a execução de tarefas nas transições do fluxo de trabalho.
Por exemplo, você pode criar uma ação de transição que converte peças e desenhos
em arquivos .pdf quando a montagem está pronta para revisão.
Consulte Ajuda da Ferramenta de Administração do SolidWorks Enterprise PDM: Iniciar
uma tarefa usando o fluxo de trabalho.
• Inicie e monitore tarefas usando a caixa de diálogo Lista de tarefas.
Use Adicionar tarefas na caixa de diálogo Lista de tarefas para iniciar uma tarefa
imediatamente.
Use a caixa de diálogo Lista de tarefas para monitorar tarefas e ver informações sobre
as tarefas concluídas.
Tarefas de conversão e impressão
O recurso Tarefas da ferramenta de Administração permite configurar as propriedades
das tarefas. As tarefas Converter e Imprimir ficam disponíveis quando você as seleciona
durante a criação do vault.
É possível copiar uma tarefa existente e modificá-la para ter várias configurações da
tarefa. Por exemplo, você pode criar uma configuração silenciosa que não requer
informações do usuário, e uma configuração iniciada pelo usuário que permite que
eles modifiquem as definições da tarefa.
As tarefas Converter permitem converter arquivos do SolidWorks usando os formatos
de saída e as opções com suporte no SolidWorks. Por exemplo, você pode:
• Especificar como os arquivos convertidos são nomeados, por exemplo, usando o nome
do arquivo original e um número de revisão.
• Salvar arquivos convertidos no vault ou outro destino, como um diretório usado por
um aplicativo Enterprise Resource Planning (ERP).
• Mapear variáveis a partir do cartão de dados do arquivo original para o cartão de dados
do arquivo de saída, como Descrição e Número de peça.
• Converter um desenho com várias folhas em um arquivo .pdf com várias páginas.
• Converter somente as folhas especificamente nomeadas de um desenho, como padrões
de chapa metálica planificada.
As tarefas Imprimir também são executadas nos arquivos do SolidWorks. Por exemplo,
você pode:
• Imprimir desenhos em um servidor de impressão, de forma que os computadores dos
usuários não fiquem ocupados.
• Dirigir a saída para impressoras com base nos requisitos de tamanho de papel.
89
Enterprise PDM

• Definir permissões para que os usuários possam imprimir arquivos em uma impressora
próxima.
• Especificar o seguinte para os arquivos de origem com referências:
• Quais referências imprimir: nenhuma, desenhos, peças ou montagens
• Qual versão deve ser impressa: a mais recente ou a versão referida da última vez
que o arquivo de origem foi construído
Você pode iniciar uma tarefa Imprimir ou Converter adicionando-a a uma transição do
fluxo de trabalho. Por exemplo, você pode:
• Imprimir todos os desenhos de uma montagem quando o estado da montagem muda
para Revisado.
• Converter todos os desenhos de uma montagem para o formato .pdf quando o estado
muda para Finalizado.
Para obter instruções sobre como configurar tarefas, consulte na Ajuda da Ferramenta
de Administração do SolidWorks Enterprise PDM os tópicos:
• Configurar a tarefa Converter
• Configurar a tarefa Imprimir
Executar tarefas
A infra-estrutura de tarefas fornece várias maneiras de iniciar as tarefas.
Como administrador você pode:
• Acionar tarefas usando uma transição de fluxo de trabalho
Por exemplo, você pode gerar automaticamente arquivos .pdf quando os arquivos do
SolidWorks atingem o estado Finalizado. Como parte da configuração de tarefas, você
pode especificar opções para arquivos recém-criados, como nomes de arquivo,
propriedades, e pastas de destino.
• Use a caixa de diálogo Lista de tarefas para executar uma tarefa sob demanda
A execução de tarefas sob demanda permite iniciar a impressão de arquivos do
SolidWorks a partir de um cliente do Enterprise PDM que não tem o software SolidWorks
instalado.
• Configure as tarefas de forma que elas possam ser iniciadas pelos usuários
Com o File Explorer, os usuários com permissão para executar tarefas podem selecionar
arquivos e usar os menus do botão direito para convertê-los ou imprimí-los.
• Agende a execução das tarefas
Se você cria tarefas personalizadas usando as APIs, pode incluir a infra-estrutura de
agendamento de tarefas, de forma que elas possam ser executadas quando os hosts
estão disponíveis.
Monitorar tarefas
A ferramenta principal para monitorar tarefas é a caixa de diálogo Lista de tarefas. Você
pode também usar notificações para informar os usuários sobre o sucesso ou falha das
tarefas.
A caixa de diálogo Lista de tarefas, que é exibida com o recurso Tarefas na ferramenta
de Administração, permite identificar as tarefas que estão pendentes, monitorar as que
estão sendo executadas e ver as informações sobre tarefas concluídas. Você pode também
iniciar tarefas nesta caixa de diálogo.
90
Enterprise PDM

• A lista Tarefas pendentes mostra a lista de tarefas, incluindo as que estão em
execução e as que estão agendadas ou aguardando para serem executadas. Você pode
suspender e retomar tarefas pendentes ou cancelá-las completamente.
Se você selecionar uma tarefa pendente ou uma que está sendo executada e clicar em
Detalhes, pode ver o andamento da tarefa, quem a iniciou e os arquivos em que ela
está sendo executada.
• A lista Tarefas concluídas mostra o status das tarefas concluídas. Se uma tarefa
falhar, você pode ver em seus detalhes uma mensagem de erro e um código do erro.
Esses códigos são também relatados em logs de erros que são criados para as tarefas
que falham.
Opções de lista de tarefas permite especificar o número de registros de tarefas a
manter na lista Tarefas concluídas.
Você pode configurar mensagens de notificação a serem enviadas aos usuários e iniciadores
de tarefas quando uma tarefa é concluída com êxito ou falha.
• Se uma tarefa de conversão é concluída com êxito, a notificação contém links para os
arquivos convertidos, de forma que você pode abrir o arquivo no visualizador de arquivos
do Enterprise PDM, ver as propriedades do arquivo e seu histórico.
• Se uma tarefa falhar, a notificação contém um link para o log de erros.
Suplementos de Tarefas
As tarefas são definidas por suplementos de execução de tarefas. O Enterprise PDM
contém o suplemento executor de tarefas SWTaskAddIn, que permite a conversão e
impressão de arquivos do SolidWorks.
Os programadores podem usar a API do Enterprise PDM para criar um suplemento que
executa tarefas exclusivas para seus ambientes. Depois que os administradores instalam
o suplemento no vault, eles adicionam as tarefas que ele define ao nó Tarefas criando
novas tarefas.
Para criar um suplemento de tarefas, você precisa programar em Visual Basic
®
.Net, C#
ou C++. Consulte a descrição da A`PI no Manual de Referência do Programador do
SolidWorks Enterprise PDM.
Um suplemento de tarefas amplia as funcionalidades do executor de tarefas. Por exemplo,
um suplemento de tarefas pode abrir arquivos no Microsoft Word e salvá-los em outro
formato, como .html.
Você pode programar o suplemento de tarefas para:
• Enviar parâmetros e dados para o executor de tarefas como parte das instruções da
tarefa
• Executar qualquer comando MS-DOS
®
/Windows
• Iniciar qualquer programa do Windows com um número arbitrário de parâmetros
• Enviar comandos a qualquer programa do Windows
• Acessar e enviar comandos a recursos instalados, como impressoras e plotadoras
Integração do Enterprise PDM e do Toolbox
O Enterprise PDM agora pode gerenciar integralmente os arquivos de peças do SolidWorks
Toolbox e o banco de dados do Toolbox em um vault do Enterprise PDM. Os usuários
indicam a pasta do vault do Toolbox no SolidWorks e usam o Toolbox como antes. O
Enterprise PDM automaticamente:
91
Enterprise PDM

• Faz check-out e check-in das peças do Toolbox conforme necessário, para que as
versões mais recentes sejam usadas
• Adiciona peças do Toolbox que faltam ao vault
• Redireciona referências de montagem para as peças do Toolbox no vault
• Replica os arquivos e o banco de dados do Toolbox (se forem configurados servidores
de replicação)
O Enterprise PDM ainda oferece suporte para a integração do Toolbox em versões
do SolidWorks pré-2010, nas quais a biblioteca principal do Toolbox fica fora do
vault e o Enterprise PDM cria cópias no vault à medida que as peças são usadas. Se
você possui o SolidWorks 2010, a nova integração é recomendada.
Configurar o Enterprise PDM e o Toolbox
O administrador deve configurar o Enterprise PDM e o Toolbox para que os usuários
possam acessar o Toolbox.
Para obter detalhes sobre esse procedimento, consulte a ajuda da ferramenta
Administração do SolidWorks Enterprise PDM: Configurar o Toolbox.
Para configurar a integração do Enterprise PDM 2010 com o Toolbox:
1. Faça check-in da pasta-raiz do Toolbox (SolidWorks Data por padrão) no vault do
Enterprise PDM.
2. Na ferramenta Administração do Enterprise PDM, clique duas vezes em Toolbox e
selecione as opções de configuração.
3. No SolidWorks, clique em Ferramentas > Opções > Assistente de
Perfuração/Toolbox:
a) Defina a Pasta do Assistente de Perfuração e Toolbox para corresponder à
configuração da ferramenta Administração do Enterprise PDM.
b) Clique em Configurar para configurar o Toolbox usando a respectiva ferramenta
de configuração.
4. Faça com que todos os usuários configurem a Pasta do Assistente de Perfuração
e Toolbox de seus SolidWorks como a pasta do vault do Toolbox.
Utilização do Toolbox com o Enterprise PDM
O gerenciamento do Toolbox pelo Enterprise PDM está mais transparente para os usuários,
mas alguns detalhes exigem atenção.
Cache local
Quando você insere um componente do Toolbox em uma montagem pela primeira vez,
o Enterprise PDM armazena em cache a última versão do arquivo da peça na vista local
do vault. Durante o uso do Toolbox, o Enterprise PDM gerencia o cache automaticamente.
Para reduzir o espaço em disco, você pode esvaziar o cache do Enterprise PDM, o que
remove os arquivos locais. O Enterprise PDM armazena os arquivos em cache novamente
quando necessário, afetando o desempenho.
Quando você esvazia o cache da pasta-raiz do vault (no File Explorer, clique com o botão
direito do mouse no vault e selecione Limpar cache local), a caixa de diálogo Limpar
cache local aparece. Você pode remover os arquivos do Toolbox em cache desmarcando
Não remover arquivos do Toolbox.
92
Enterprise PDM

Criação automática de peça
O Toolbox detecta quando as montagens contêm configurações que não existem na
biblioteca e pode criar automaticamente os tamanhos que faltam para você.
Se o Toolbox estiver configurado para criar arquivos de peça para cada novo tamanho,
o Enterprise PDM cria automaticamente um novo arquivo no vault sem verificar primeiro
o cache local. Se o Toolbox estiver ajustado para adicionar configurações ao arquivo de
peça principal, o Enterprise PDM verifica o cache e recupera o arquivo mais recente se
necessário. Se o tamanho ainda não existe, o Enterprise PDM cria uma nova versão do
arquivo de peça principal contendo a nova configuração.
Caminhos de pesquisa
O SolidWorks sempre procura as peças do Toolbox primeiro no vault do Enterprise PDM.
Você não precisa adicionar a pasta do vault à lista de pastas Opções do sistema - Locais
de arquivos.
Permissões
Dependendo de como o administrador configurou a integração do Toolbox, as operações
do Enterprise PDM são realizadas usando suas permissões no Enterprise PDM ou as
permissões do usuário designado. Essas permissões determinam as operações que podem
ser realizadas. O Enterprise PDM exibe uma mensagem se você não tiver permissão para
executar uma operação.
Por exemplo, se tem acesso de leitura ao Toolbox mas não tem permissão para fazer
check-out de arquivos, você pode usar tamanhos de componentes existentes, mas não
pode criar novos tamanhos.
Trabalhar desconectado
Você pode trabalhar com as peças do Toolbox quando não tiver acesso ao vault, colocando
as peças no cache local antes de desconectar. No File Explorer, use Obter mais recente
na pasta do vault do Toolbox. Você não pode criar novos tamanhos ao trabalhar
desconectado.
File Explorer e o suplemento do SolidWorks
Nomear arquivos com números de série usando Copiar árvore
O comando Copiar árvore agora pode nomear automaticamente arquivos copiados
usando números de série. Por padrão, são usados os números de série configurados para
nomear peças, montagens e desenhos nas opções de suplementos do SolidWorks, mas
você pode selecionar qualquer número de série.
Clique com o botão direito em um arquivo e selecione Copiar árvore. Na caixa de diálogo
Copiar árvore, execute uma dessas ações:
• Clique em Transformar > Renomear com número de série.
• Clique com o botão direito na lista de arquivos e clique em Renomear com número
de série.
Consulte Ajuda do File Explorer do SolidWorks Enterprise PDM: Copiar arquivos com
referências.
93
Enterprise PDM

Nomear desenhos com o nome do modelo usando Copiar árvore
O comando Copiar árvore pode copiar desenhos usando o nome do arquivo da montagem
ou peça associada a eles.
Clique com o botão direito em um arquivo e selecione Copiar árvore. Na caixa de diálogo
Copiar árvore, selecione Nomear desenhos de acordo com seus modelos.
Consulte Ajuda do File Explorer do SolidWorks Enterprise PDM: Copiar arquivos com
referências.
Desenhos com múltiplas referências sem check-out automático
O Enterprise PDM não faz mais check-out automático nem recupera desenhos que estejam
referenciando mais de um arquivo quando você faz check-out ou recupera uma peça ou
montagem referenciada. Isso resolve os problemas com desenhos que pemaneceram em
check-out após o check-in do arquivo referenciado.
Aviso de reconstrução de visualização de arquivo
A guia Visualização agora exibe um aviso se um desenho ou montagem precisar de
reconstrução. Isso acontece quando peças ou submontagens referenciadas foram
modificadas, mas o desenho ou a montagem selecionada não foi aberta e salva novamente
no SolidWorks.
Aviso quando o arquivo está aberto em outro aplicativo
O File Explorer agora avisa quando você faz check-in, check-out ou edita o cartão de
dados de um arquivo que está aberto em outro aplicativo. Feche o arquivo no outro
aplicativo e repita a operação do Enterprise PDM.
Essa operação, por padrão, bloqueia os check-ins e check-outs. Para tornar essa condição
não-bloqueante, na ferramenta Administração do Enterprise PDM, expanda Usuários ou
Grupos e clique duas vezes em um usuário ou grupo. Na caixa de diálogo Propriedades,
clique em Avisos. Em Operação afetada, selecione Check-in ou Check-out, desmarque
O arquivo está aberto em outro aplicativo e clique em OK.
Se o arquivo estiver aberto no SolidWorks com o suplemento Enterprise PDM instalado,
você pode realizar operações no suplemento sem fechar o arquivo.
Alterar nomes e ordem de colunas no suplemento do SolidWorks
Você agora pode renomear e reordenar colunas no cliente SolidWorks Enterprise PDM.
Para renomear uma coluna, no SolidWorks, clique em Enterprise PDM > Opções. Na
caixa de diálogo Opções do Enterprise PDM, na guia Configurações de vista, em Exibir
informações, digite uma nova Legenda.
Para reordenar colunas no painel de tarefas do SolidWorks Enterprise PDM, arraste o
cabeçalho (legenda) da coluna desejada até o novo local. Arquivo / Variável deve ser
a primeira coluna.
Versões em armazenamento frio no submenu Obter versão
O comando Obter versão agora lista as versões em armazenamento frio em um submenu,
o que reduz a lista principal para exibir apenas as versões que você pode recuperar.
No File Explorer, clique com o botão direito do mouse em um arquivo e clique em Obter
versões > Versões em armazenamento frio.
94
Enterprise PDM

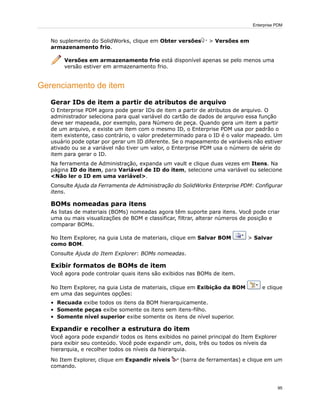

No suplemento do SolidWorks, clique em Obter versões > Versões em
armazenamento frio.
Versões em armazenamento frio está disponível apenas se pelo menos uma
versão estiver em armazenamento frio.
Gerenciamento de item
Gerar IDs de item a partir de atributos de arquivo
O Enterprise PDM agora pode gerar IDs de item a partir de atributos de arquivo. O
administrador seleciona para qual variável do cartão de dados de arquivo essa função
deve ser mapeada, por exemplo, para Número de peça. Quando gera um item a partir
de um arquivo, e existe um item com o mesmo ID, o Enterprise PDM usa por padrão o
item existente, caso contrário, o valor predeterminado para o ID é o valor mapeado. Um
usuário pode optar por gerar um ID diferente. Se o mapeamento de variáveis não estiver
ativado ou se a variável não tiver um valor, o Enterprise PDM usa o número de série do
item para gerar o ID.
Na ferramenta de Administração, expanda um vault e clique duas vezes em Itens. Na
página ID do item, para Variável de ID do item, selecione uma variável ou selecione
<Não ler o ID em uma variável>.
Consulte Ajuda da Ferramenta de Administração do SolidWorks Enterprise PDM: Configurar
itens.
BOMs nomeadas para itens
As listas de materiais (BOMs) nomeadas agora têm suporte para itens. Você pode criar
uma ou mais visualizações de BOM e classificar, filtrar, alterar números de posição e
comparar BOMs.
No Item Explorer, na guia Lista de materiais, clique em Salvar BOM > Salvar
como BOM.
Consulte Ajuda do Item Explorer: BOMs nomeadas.
Exibir formatos de BOMs de item
Você agora pode controlar quais itens são exibidos nas BOMs de item.
No Item Explorer, na guia Lista de materiais, clique em Exibição da BOM e clique
em uma das seguintes opções:
• Recuada exibe todos os itens da BOM hierarquicamente.
• Somente peças exibe somente os itens sem itens-filho.
• Somente nível superior exibe somente os itens de nível superior.
Expandir e recolher a estrutura do item
Você agora pode expandir todos os itens exibidos no painel principal do Item Explorer
para exibir seu conteúdo. Você pode expandir um, dois, três ou todos os níveis da
hierarquia, e recolher todos os níveis da hierarquia.
No Item Explorer, clique em Expandir níveis (barra de ferramentas) e clique em um
comando.
95
Enterprise PDM

Consulte Ajuda do Item Explorer do SolidWorks Enterprise PDM: Expandir e recolher itens
e pastas.
Caixas de seleção opcionais de nó-pai
Quando gera itens a partir de arquivos com referências, você agora pode optar por exibir
ou não as caixas de seleção em massa para os nós-pai. Use essas caixas de seleção para
definir seleções de forma mais eficiente ou desative-as para simplificar a interface do
usuário. Antes, essas caixas de seleção em massa sempre eram exibidas.
Na caixa de diálogo Gerar item ou Vincular arquivos ao item, clique com o botão direito
na lista de arquivos e marque ou desmarque Exibir caixas de verificação de nó-pai.
Consulte Ajuda do Item Explorer: Seleção de referências em massa em caixas de diálogo.
Suporte de API para itens
O Enterprise PDM agora oferece uma API para itens.
Consulte Suporte de API para itens na página 98.
Ferramenta Administração
Suporte a suplementos e formatos de arquivo
Os suplementos e formatos de arquivo do Enterprise PDM 2010 foram atualizados para
oferecer suporte ao SolidWorks 2010.
Recursos Exportar e Importar ampliados
O recurso de exportação da ferramenta Administração foi ampliado no Enterprise PDM
2010 para facilitar a transferência de configurações de um vault para outro.
Você agora pode exportar todos os recursos configuráveis para arquivos administrativos
de exportação (.cex).
Também pode exportar todas as configurações do vault para um único arquivo .cex
clicando com o botão direito do mouse no nome do vault e, em seguida, clicando em
Exportar.
Para importar arquivos administrativos de exportação, clique com o botão direito do
mouse no nome do vault, clique em Importar e acesse o local do arquivo .cex.
Importar e exportar cartão de dados
Você pode exportar um cartão de dados criado com o editor de cartões para um arquivo
.cex e importar o arquivo .cex para outro vault.
Quando você importa um cartão de dados, todas as suas dependências (p.ex., variáveis,
números de série e listas de cartões) também são importadas.
Você pode exportar cartões de dados para:
• Arquivos
• Pastas
• Itens
• Pesquisas
• Templates
Você pode exportar todos os cartões do vault, todos os cartões de um tipo específico ou
cartões individuais.
96
Enterprise PDM

Importar e exportar suplementos
Você pode exportar um suplemento de API para um arquivo .cex e importar o arquivo
.cex para outro vault. É possível exportar apenas um suplemento ou todos os suplementos
atualmente registrados.
Quando você importa um suplemento de API, todos os arquivos incluídos nesse suplemento
também são importados.
Para exportar todos os suplementos de API registrados em um vault, clique com o botão
direito do mouse em Suplemento e clique em Exportar.
Para exportar um suplemento individual, expanda Suplemento, clique com o botão
direito do mouse no suplemento e clique em Exportar.
Importar e exportar templates
Você pode exportar um template usando o assistente de template para gerar um arquivo
.cex e importar o arquivo .cex para outro vault.
Quando você importa um template, todas as suas dependências, como, por exemplo,
formulários de entrada, variáveis e números de série, também são importadas.
Para exportar todos os templates de um vault, clique com o botão direito do mouse em
Templates e clique em Exportar.
Para exportar um template individual, expanda Templates, clique com o botão direito
do mouse no template e clique em Exportar.
Atribuição central de permissões
As caixas de diálogo Propriedades para usuários e grupos agora oferecem um local central
para a atribuição de todas as permissões, incluindo permissões para pesquisar cartões,
listas de materiais e templates.
O acesso às caixas de diálogo não foi alterado. Por exemplo, você ainda pode expandir
Grupos e clicar duas vezes em um grupo para exibir sua caixa de diálogo Propriedades.
Para facilitar a localização e a exibição das permissões a serem configuradas, as guias
usadas em versões anteriores foram substituídas por um painel à esquerda com uma
lista de controles vinculados às páginas de permissão.
O gráfico a seguir mostra os controles da nova caixa de diálogo Propriedades de grupo,
destacando os links Pesquisar cartões, Listas de materiais e Template.
97
Enterprise PDM

Melhoramentos nos números de série
Você tem mais controle sobre como o Enterprise PDM trata os números de série de
arquivos adicionados ou renomeados. Antes, se você definisse uma numeração de série,
eram gerados valores predefinidos para todas as configurações. Agora, você pode definir
os cartões de dados para especificar as configurações para as quais não serão gerados
valores predeterminados.
No Editor de cartões, ao adicionar a maioria dos controles, selecione Sobrescrição de
valor predeterminado e digite os nomes das configurações nas quais os valores
predeterminados devem ser excluídos.
O Enterprise PDM também:
• Gera valores predeterminados quando você cria novas configurações do SolidWorks
• Preserva os valores de cartões quando você renomeia uma configuração
Configuração de correio SMTP
Você agora pode verificar rapidamente as configurações de correio SMTP realizando um
teste de e-mail para validá-las.
Se houver erros nas suas configurações, o Enterprise PDM apresenta uma mensagem de
erro detalhada para ajudá-lo a localizar o problema.
Selecionando SMTP na caixa de diálogo Sistema de mensagens, na guia SMTP, clique em
Testar configurações. Na caixa de diálogo Testar configurações, digite o nome do
destinatário do e-mail e clique em OK para enviar a mensagem de teste.
API
Para obter informações sobre o uso da API do Enterprise PDM, consulte o Manual de
Referência do Programador do Enterprise PDM. Para acessar esse manual, clique com o
botão direito do mouse em Suplementos e clique em Manual de Referência do
Programador.
Suporte de API para itens
O Enterprise PDM agora oferece uma API para itens.
98
Enterprise PDM

A API permite criar aplicativos para executar tarefas personalizadas como:
• Sincronizar itens entre o Enterprise PDM e sistemas externos como ERP, MRP e outros
• Importar itens para o Enterprise PDM
• Acessar informações para gerar relatórios
• Personalizar a numeração de itens
Os recursos específicos de API incluem:
• Ler, modificar e criar itens
• Gerar itens a partir de arquivos
• Ler, modificar e criar links de itens para itens filhos e arquivos
• Ler e modificar listas de materiais (BOM) de itens
• Localizar itens e abri-los no Item Explorer
Métodos de API para usuários e grupos
Os métodos de API existentes para usuários e grupos foram ampliados.
Você agora pode usar a API para:
• Copiar permissões e configurações de um usuário existente
• Atribuir permissões de pastas para usuários e grupos
• Adicionar e remover usuários de grupos existentes
• Excluir usuários e grupos existentes
• Verificar permissões de pastas para usuários e grupos
Comando Definir variável de cartão do Dispatch
O módulo Dispatch inclui o novo comando Definir variáveis de cartão. Esse comando
define as variáveis de cartão de arquivo e de pasta com valores especificados pelo usuário.
Os administradores podem selecionar e configurar o comando Definir variáveis de
cartão e adicioná-lo a uma ação.
Para acessar o comando Definir variáveis de cartão:
1. Expanda Suplementos, clique com o botão direito do mouse em Dispatch e clique
em Ações administrativas.
2. Na caixa de diálogo Ações administrativas, clique em Adicionar.
3. Na caixa de diálogo Editar ação, clique com o botão direito do mouse em Adicionar.
4. Na caixa de diálogo Selecionar comando, selecione Definir variáveis de cartão.
Use a caixa de diálogo Definir variáveis de cartão para:
• Configurar o comando para especificar arquivo ou pasta alvo, variável de cartão de
dados, configurações e valor de variável
• Especificar o valor da variável como uma cadeia de caracteres estática ou como uma
cadeia de caracteres parametrizada, construída usando variáveis do Dispatch
Instalação
Configuração de conjunto de dados predefinido
O Enterprise PDM fornece várias configurações predefinidas que consistem de conjuntos
de cartões de dados fluxos de trabalho, templates e colunas de listas de materiais (BOM).
Para tornar mais fácil o uso inicial do Enterprise PDM, quando criar vault você pode
escolher qual configuração importar.
99
Enterprise PDM

As configurações são definidas usando arquivos .cex.
Para selecionar uma configuração, clique com o botão direito no nome do servidor na
ferramenta de Administração e selecione Criar novo vault. Na tela Configurar vault,
selecione uma das configurações padrão incluídas no Enterprise PDM:
Cria uma pasta de dados sem arquivos, o que facilita a importação
ou criação de objetos como cartões de dados e fluxos de trabalho.
Vazio
Instala o conjunto de dados de versões anteriores do Enterprise
PDM.
Predeterminada
Instala um conjunto de dados simples com grupos e permissões
predefinidas, o que permite às companhias que estão instalando
Início rápido do
SolidWorks
o Enterprise PDM pela primeira vez começar a usar o software
imediatamente em um ambiente de produção.
Se a sua companhia já tem um conjunto de dados personalizado baseado em um arquivo
de exportação administrativo, você pode procurar o arquivo e exportá-lo.
Importação de grupos do Active Directory
Quando o tipo de login no servidor de Arquivamento está definido como Login do
Windows, você pode importar grupos, associações de grupo e endereços de e-mail do
Microsoft Windows Active Directory.
A importação de grupos do Active Directory
®
permite configurar rapidamente o ambiente
do Enterprise PDM para toda a organização.
Você pode importar grupos do Active Directory:
• Quando adiciona ou edita um grupo
• Quando adiciona um novo usuário
Os novos usuários são adicionados aos grupos do Enterprise PDM com os nomes que
usam nos grupos do Active Directory.
Documentação
Documentação baseada na Web
A documentação do SolidWorks Enterprise PDM agora está disponível na Web.
Por padrão, quando você acessa a Ajuda, a versão da documentação da Web é exibida
em uma janela de exibição baseada na internet. Você ainda pode optar por usar os
arquivos da Ajuda local (.chm) quando, por exemplo, a conexão com a Internet é lenta
ou não está disponível.
As vantagens da Ajuda baseada na Web são:
• Funcionalidade de pesquisa aprimorada, incluindo classificação por relevância melhorada,
sugestões para correção de erros de digitação, descrições mais curtas nos resultados
da pesquisa e navegação guiada para ajudar a identificar os tópicos relevantes.
• Melhor navegação pelos tópicos, incluindo botões para acessar os tópicos seguinte e
anterior e navegação estrutural.
• Recursos para enviar sugestões diretamente à equipe da documentação sobre tópicos
individuais da Ajuda.
• Documentação sempre atualizada sem a necessidade de fazer o download de grandes
arquivos da Ajuda compilada (.chm).
100
Enterprise PDM

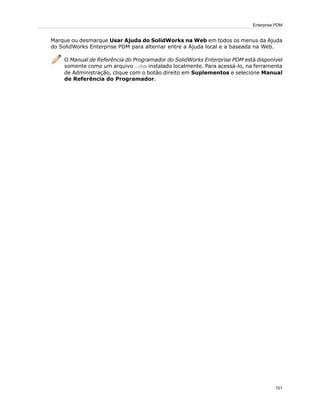

Marque ou desmarque Usar Ajuda do SolidWorks na Web em todos os menus da Ajuda
do SolidWorks Enterprise PDM para alternar entre a Ajuda local e a baseada na Web.
O Manual de Referência do Programador do SolidWorks Enterprise PDM está disponível
somente como um arquivo .chm instalado localmente. Para acessá-lo, na ferramenta
de Administração, clique com o botão direito em Suplementos e selecione Manual
de Referência do Programador.
101
Enterprise PDM

15
Importar/Exportar
• PropertyManager de Saída DXF/DWG
• Importar arquivos Rhino em computadores de 64 bits
• Importar e exportar arquivos do Adobe Photoshop em computadores de 64 bits
• Importar arquivos do Autodesk Inventor
• Importar arquivos do Adobe Illustrator
• Salvar arquivos TIF, JPG ou PSD com um tamanho personalizado
PropertyManager de Saída DXF/DWG
O novo PropertyManager de Saída DXF/DWG permite exportar qualquer face plana ou
vista nomeada de um arquivo de peça para um ou mais arquivos DXF ou DWG. Uma
visualização mostra o que foi selecionado para que você possa remover entidades. Um
conjunto ampliado de entidades geométricas fica disponível quando você exporta um
padrão plano de chapa metálica.
Com uma peça aberta, abra o PropertyManager com uma dessas ações:
• Salvando a peça (Arquivo > Salvar como) em um arquivo do tipo .dxf ou .dwg.
• Selecionando uma ou mais faces planas, clicando em Arquivo > Salvar como e
escolhendo o tipo de arquivo .dxf ou .dwg.
• Selecionando uma ou mais faces planas e clicando em Exportar para DXF/DWG.
• Na árvore de projeto do FeatureManager de uma peça de chapa metálica, clicando com
o botão direito em Padrão plano e selecionando Exportar para DXF/DWG.
Quando você clica em Salvar, o PropertyManager é aberto.
Para obter mais informações sobre este PropertyManager, consulte Ajuda do SolidWorks:
PropertyManager de Saída DXF/DWG.
Importar arquivos Rhino em computadores de 64 bits
Você pode importar arquivos Rhino (no formato .3dm) em computadores de 64 bits. Nas
versões anteriores, você podia importar arquivos Rhino apenas em computadores de 32
bits. As restrições estão listadas na Ajuda do SolidWorks.
Consulte Ajuda do SolidWorks: Arquivos Rhino.
102

Importar e exportar arquivos do Adobe Photoshop em computadores
de 64 bits
Você pode importar e exportar arquivos do Adobe®
Photoshop®
(no formato .psd) em
computadores de 64 bits. Nas versões anteriores, era possível importar arquivos do
Photoshop somente para computadores de 32 bits.
Consulte Ajuda do SolidWorks: Arquivo do Adobe Photoshop (*.psd).
Importar arquivos do Autodesk Inventor
Quando importa um arquivo de peça ou montagem do Autodesk®
Inventor®
, você pode
optar por importar o objeto como um corpo único ou importá-lo com seus recursos. A
importação de recursos fornece informações mais detalhadas sobre o modelo original.
O Inventor precisa estar instalado no seu computador para que seja possível importar
recursos. Você pode importar geometrias com o Inventor Viewer instalado. Quando você
importa um arquivo do Inventor, é solicitada a seleção de um tipo de importação.
Importar arquivos do Adobe Illustrator
Para importar um arquivo do Adobe®
Illustrator®
para o SolidWorks, você deve ter a versão
CS3 ou superior do Illustrator instalada no seu sistema.
Salvar arquivos TIF, JPG ou PSD com um tamanho personalizado
Quando você salva uma peça ou montagem no formato .tif, .jpg ou .psd, pode salvar
a imagem com um tamanho personalizado especificando o número de pontos por polegada
(DPI) ou o tamanho do papel.
Na caixa de diálogo Salvar como, selecione o formato de arquivo na lista Salvar como
tipo. Na caixa de diálogo Opções de exportação, clique em Opções para especificar o
tamanho da captura para impressão.
Para obter mais informações, consulte a Ajuda do SolidWorks: Opções de Exportação de
TIFF, Photoshop e JPEG.
103
Importar/Exportar

16
Estudos de Movimento
• Análise de movimento baseada em eventos
• Grupos rígidos
• Análise de simulação estrutural para Movimento
• Melhoramentos nos PropertyManagers de Força e de Motor
• Contato
• Definir o tempo exato para pontos-chave e a barra de tempo
Análise de movimento baseada em eventos
Análise de movimento baseada em eventos
Com o suplemento SolidWorks Simulation®
Professional ativado, você pode usar Análise
de movimento para calcular o movimento de uma montagem que incorpora o controle
de movimentos com base em eventos.
O movimento baseado em evento requer um conjunto de tarefas. Essas tarefas podem
ser seqüenciais ou sobrepostas no tempo. Cada tarefa é definida por um evento de
acionamento e a ação associada que controla ou define o movimento durante a tarefa.
Os acionadores de tarefa são os eventos que geram a ação de movimento de uma tarefa.
Você pode definir acionadores de tarefa com base no tempo, em tarefas anteriores ou
em valores detectados, por exemplo, a posição de um componente.
É possível criar acionadores a partir de:
• Sensores:
Detecta colisões.Detecção de interferência
Detecta o movimento de um corpo que cruza uma
linha.
Proximidade
Detecta a posição relativa de componentes a partir
das dimensões.
Dimensão
• Tarefas anteriores na programação de eventos
• As horas de início e fim das ações da tarefa
As ações de tarefa definem ou restringem o movimento de um ou mais componentes na
montagem. Você pode definir ações para ativar ou desativar posicionamentos, parar
movimentos, ativar,desativar ou alterar os valores de motores, forças ou torques.
Você pode definir uma ação de tarefa para:
104

• Iniciar, parar ou alterar o valor de um motor de velocidade constante, força constante,
torque constante ou um servomotor
• Parar o movimento
• Suprimir o posicionamento selecionado
Para usar o movimento baseado em evento, você precisa:
• Obter uma licença do SolidWorks Simulation Professional.
• Instalar o suplemento SolidWorks Motion.
• Selecionar Análise de movimento como o tipo de estudo de movimento.
Criar uma tarefa
Crie os sensores, motores, torques ou forças necessários antes de configurar o estudo.
Para criar uma tarefa de movimento acionada por evento em um estudo de análise de
movimento:
1. Em um estudo de Análise de Movimento, se você ainda não está em uma vista baseada
em evento, clique em Vista de movimento baseado em evento (barra de
ferramentas do MotionManager).
2. Clique na linha da tarefa seguinte.
3. Insira a descrição da tarefa e especifique seu acionador e sua ação de controle.
Servomotores para análise de movimento com base em eventos
Pode usar servomotores para implementar ações de controle em análises de movimento
baseadas em eventos.
É possível criar os seguintes tipos de servomotores lineares ou rotativos:
• Velocidade
• Aceleração
• Deslocamento
Quando acionados, os servomotores controlam o movimento de um componente.
Especifique os acionadores e os parâmetros dos motores correspondentes na Vista de
movimento baseado em evento .
Para criar um servomotor, clique em Motor (barra de ferramentas MotionManager)
e especifique o servomotor no PropertyManager de Motor.
Novo sensor de movimento de proximidade
Você pode usar sensores de proximidade para ativar ações em análises de movimento
baseadas em eventos.
Pode especificar o local, a direção e o raio de ação de uma linha que detecta quando é
cruzada por um corpo em movimento. Por exemplo, use sensores de proximidade para
modelar detectores de posição a laser.
Para criar um sensor, na árvore de projeto do FeatureManager, clique com o botão direito
na pasta Sensores e selecione Adicionar sensor.
105

Grupos rígidos
Você pode reduzir o tempo da simulação da Análise de movimento selecionando os
componentes e colocando-os em um grupo rígido.
Os grupos rígidos de componentes se comportam como um único componente nos cálculos
de movimento:
• O movimento entre componentes do mesmo grupo é ignorado.
• Os posicionamentos entre componentes do grupo são ignorados.
• Todos os componentes do grupo contribuem para a massa e o momento de inércia do
grupo rígido.
Para adicionar um componente ou submontagem a um grupo rígido, clique com o botão
direito no componente ou submontagem na árvore do MotionManager e selecione
Adicionar a novo grupo rígido.
Quando um grupo rígido contém um componente fixo, o grupo é considerado fixo
para os cálculos de movimento.
Análise de simulação estrutural para Movimento
Com o suplemento SolidWorks Simulation, você pode executar análises de tensão, fator
de segurança ou deformação de componentes e definir condições de cargas e limites. As
cargas necessárias são obtidas automaticamente de um estudo de Análise de Movimento
calculado.
Clique em Configuração do Simulation (barra de ferramentas MotionManager) para
selecionar uma peça, os tempos de início e de duração de uma análise de tensão e a
malha para cada resultado.
Clique em Calcular resultados da simulação (barra de ferramentas MotionManager)
para calcular os resultados da análise de tensão depois de configurá-la.
Clique em uma opção de resultado da simulação flyout (barra de ferramentas
MotionManager) para exibir uma plotagem dos resultados depois que o cálculo for
concluído:
• Plotagem de tensão
• Plotagem de deformação
• Plotagem de fator de segurança
• Sem plotagem
• Excluir resultados da simulação
Melhoramentos nos PropertyManagers de Força e de Motor
Os PropertyManagers de Força e de Motor estão mais consistentes e fáceis de usar:
• As funções Força e Motor possuem gráficos de visualização.
106

• Você pode especificar o local e a direção do motor na mesma seção do PropertyManager
de Motor.
• Você pode especificar um componente para movimento relativo ao motor.
• Você pode especificar um servomotor para o controle de movimento baseado em evento.
• Você pode especificar uma troca de fase para motores oscilantes.
• Você pode usar interpolação linear para motores ou forças interpoladas.
• O PropertyManager de Força agora é chamado de PropertyManager de Força/Torque.
Contato
Alteração de nome do PropertyManager de Contato
O PropertyManager de Contato 3D agora é chamado Contato.
Grupos de contato para movimento
Para estudos de Análise de Movimento, quando a montagem inclui componentes que
estão em contato durante o movimento, você pode criar dois grupos de componentes
para analisar o contato dos componentes entre grupos e ignorar os contatos dos
componentes dentro dos grupos. Um grupo de contato é tratado como um componente
individual nos cálculos de forças de contato.
Crie grupos de contato para reduzir o tempo do cálculo do movimento de montagens em
que contatos precisam ser considerados.
Defina os grupos de contato no PropertyManager de Contato.
Para abrir o PropertyManager clique em Contato (barra de ferramentas
MotionManager).
Contato curva-curva
Para estudos de Análise de Movimento, quando é possível modelar os componentes em
contato na montagem com duas curvas em contato durante o movimento você pode
definir o contato curva-curva entre eles. Quando os dois componentes estão em contato
intermitente durante a análise do movimento, o contato curva-curva aplica forças de
contato aos componentes, impedindo que eles se atravessem. Você pode também restringir
o contato contínuo de dois componentes com um contato curva-curva.
1. Clique em Contato (barra de ferramentas MotionManager).
2. No PropertyManager de Contato, em Tipo de contato, clique em Curvas .
Quando as curvas estão em contato contínuo em todo o movimento, em Seleções,
selecione Curvas sempre em contato.
Definir o tempo exato para pontos-chave e a barra de tempo
Você pode especificar o tempo exato para pontos-chave e a barra de tempo em
nanossegundos ou em outra unidade de medida.
Para configurar o tempo exato de um ponto-chave:
1. Clique com o botão direito em um ponto-chave e selecione Editar ponto-chave .
• Selecione Tempo exato para definir o tempo exato do ponto-chave.
107

• Selecione Deslocamento para aplicar um valor de deslocamento ao tempo atual
do ponto-chave.
2. Arraste o mostrador, clique nas caixas de valores ou digite um valor para o tempo
do ponto-chave ou para o atraso.
3. Clique em .
4. No canto inferior direito do MotionManager, clique em Zoom para ajustar para
redefinir a escala da vista da linha de tempo, se necessário.
Para especificar um tempo exato para a barra de tempo, clique na barra com o botão
direito e selecione Mover barra de tempo.
108

17
Peças e recursos
• Materiais e peças multicorpos
• Recursos
Materiais e peças multicorpos
Você agora pode atribuir diferentes materiais aos corpos individuais de uma peça com
múltiplos corpos. As atribuições de material são usadas por propriedades de massa, vistas
de seção de desenhos e pelo SolidWorks Simulation.
Na árvore de projeto do FeatureManager, na pasta Corpos sólidos, clique com o botão
direito em um corpo e selecione Material. Para afetar vários corpos, selecione-os antes
de clicar com o botão direito.
Para obter mais informações, consulte a Ajuda do SolidWorks: Materiais e peças
multicorpos.
Recursos
Assistente de Perfuração
Assistente de perfuração cria esboços 2D por padrão
Ao criar um furo com o Assistente de perfuração, não é mais necessário pré-selecionar
uma face plana para criar um esboço 2D. O Assistente de perfuração cria um esboço 2D,
a menos que você selecione uma face não-plana ou explicitamente exija um esboço 3D.
Clique em Assistente de Perfuração (barra de ferramentas Recursos) sem
pré-selecionar a face. Na guia Posições do PropertyManager do Assistente de Perfuração,
clique em Esboço 3D antes de clicar na face plana para criar um esboço 3D.
Consulte Ajuda do SolidWorks: Visão geral do Assistente de Perfuração
Roscas para tubulação rígida reta adicionadas a todos os padrões
O Assistente de perfuração agora inclui furos roscados em tubulação rígida reta para
todos os padrões. Antes, o Assistente de perfuração oferecia suporte a furos roscados
apenas para o padrão DIN.
No PropertyManager do Assistente de Perfuração, em Tipo de furo, clique em Tarraxa
reta , selecione um Padrão e, como Tipo, selecione Furo roscado de tubulação
rígida reta.
109

Aprimoramentos do Instant3D
Nas montagens, quando você clica em Mover com tríade no menu de atalho, agora são
abertas réguas com a tríade para permitir mover os componentes até um local
determinado.
Você pode usar a tríade para editar um recurso Mover face (do tipo Transladar ou Girar)
criado com a tríade Instant3D. A tríade é exibida quando você seleciona o recurso na
área de gráficos.
Melhoramentos em beira e ranhura
O recurso de beira e ranhura agora abrange mais geometrias, além de oferecer mais
capacidade nos casos onde existem faces pequenas em torno da linha de partição.
Agora, você pode:
• Criar um recurso de beira e ranhura quando a interface entre a beira e a ranhura
contém múltiplas faces, por exemplo, um buraco de rato ou espaçamento na linha de
partição.
• Permitir geometrias adjacentes, por exemplo, onde as nervuras se unem às paredes
laterais da peça. No PropertyManager, selecione a nova opção Saltar espaçamentos
para permitir que as nervuras se unam às faces com beira e ranhura.
110
Peças e recursos

Saltar espaçamentos selecionadaSaltar espaçamentos desmarcada
Recursos Mover face
• A nova opção Copiar do PropertyManager de Mover face usa recursos do Instant3D
para editar faces copiadas. Não é possível criar corpos desunidos usando a opção
Copiar.
• A barra de ferramentas instantânea Selecionar faces conectadas agora tem suporte
para os recursos Mover face.
• O menu de atalho agora contém o comando Mover face. Mover face está disponível
quando você não está usando nenhum comando e clica com o botão direito numa face.
• A nova guia Edição direta do CommandManager contém botões de ferramentas como
Mover face.
Criar recursos Mover face
O acesso à ferramenta Mover Face foi aprimorado. Vários outros aprimoramentos dão
suporte à criação e edição de recursos Mover face.
Criar recursos Mover face transladados
1. Abra diretório_de_instalaçãosampleswhatsnewI3DMoveFace.sldprt.
2. Clique com o botão direito em qualquer guia do CommandManager e selecione Edição
direta para ativar essa guia.
3. Siga um dos procedimentos abaixo:
• Clique com o botão direito na face e selecione Mover face.
• Na guia Edição direta do CommandManager, clique em Mover face e selecione a
face.
A tríade aparece. Uma barra de ferramentas instantânea gráfica aparece para ajudá-lo
a selecionar as faces conectadas.
4. No PropertyManager, em Mover face, selecione Transladar.
111
Peças e recursos

5. Clique na imagem da barra de ferramentas instantânea exibida para selecionar todas
as faces coplanares.
Se a barra de ferramentas instantânea não aparecer, desmarque a face
selecionada e selecione-a novamente.
6. Arraste o braço da tríade exibido, afastando-a da face.
Uma régua aparece para ajudá-lo a arrastar até uma distância específica. As faces
selecionadas são transladadas por essa distância.
7. Clique em .
Criar recursos Mover face girados
1. Gire o modelo e selecione a face exibida.
112
Peças e recursos

2. Selecione Mover face (guia do CommandManager Edição direta).
3. Clique em Frontal (barra de ferramentas Vistas Padrão).
4. Arraste o anel azul da tríade para girar a face.
No PropertyManager, Girar é selecionada em Mover face. Um transferidor aparece
para ajudá-lo a girar a face em um ângulo discreto. Uma visualização do corpo girado
aparece.
5. Clique em .
113
Peças e recursos

Você pode usar a tríade para editar um recurso Mover face (do tipo Transladar ou
Girar) criado com a tríade Instant3D. A tríade é exibida quando você seleciona o
recurso na área de gráficos.
Visualização de padrão e espelhamento
A visualização completa agora está disponível para recursos de padrão e espelhamento.
A visualização oferece suporte à condição final Até a superfície para padrões e espelhos.
Recurso de forma
O recurso Forma foi removido do software SolidWorks.
Não há suporte para criação e edição de recursos Forma no SolidWorks 2010. Os recursos
de forma existentes ainda têm suporte, a menos que você altere seus recursos-pai. Use,
em vez dele, o recurso Forma livre.
Melhoramentos das Linhas de divisão
Agora, você pode:
• Selecione múltiplos contornos do mesmo esboço para divisão.
• Divida curvas em múltiplos corpos com apenas um comando.
• Aplique um padrão a recursos de linha de divisão criados usando curvas projetadas.
• Crie linhas de divisão usando texto esboçado. Isto é útil para criar itens como decalques.
Melhoramento do recurso Envolver
Agora é possível projetar um recurso Envolver para múltiplas faces.
114
Peças e recursos

FeatureWorks
Localização do menu e barra de ferramentas
A interface do usuário do FeatureWorks foi totalmente integrada às barras de ferramentas
e menus do software SolidWorks.
Quando você seleciona um comando associado, o suplemento é carregado dinamicamente,
desde que ele tenha sido instalado e você esteja executando o SolidWorks Professional
ou o SolidWorks Premium.
Para acessar os comandos do FeatureWorks, abra uma peça que contém recursos
importados e execute uma das seguintes ações:
• Clique em Reconhecer recursos ou em Opções (barra de ferramentas
Recursos)
• Clique em Reconhecer recursos (guia Migração de dados do CommandManager)
• Clique em Inserir > FeatureWorks e em Reconhecer recursos ou Opções.
Mensagens de diagnóstico
As mensagens de erro que aparecem quando um recurso não pode ser reconhecido foram
melhoradas.
Durante o reconhecimento interativo, se o software falhar ao reconhecer um recurso,
uma mensagem de erro detalhada é exibida para explicar a razão da falha e sugerir
possíveis soluções. A mensagem também inclui um link para um tópico da Ajuda.
Essas mensagens são exibidas quando os seguintes recursos não são reconhecidos:
• Chanfro
• Filete
• Furo
• Extrusão de ressalto
• Extrusão de corte
• Revolução de ressalto
• Revolução de corte
Ressaltos e cortes
Reconhecimento interativo de ressaltos e cortes
O reconhecimento interativo de recursos de extrusão (ressaltos e cortes) foi aprimorado.
Além de reconhecer recursos semelhantes, o FeatureWorks agora pode reconhecer recursos
não semelhantes se eles tiverem uma face paralela à face selecionada.
115
Peças e recursos

Durante o reconhecimento interativo dos recursos de extrusão Ressalto e Corte, selecione
Verificar faces paralelas.
Neste exemplo, quando você seleciona uma face, o FeatureWorks reconhece quatro
recursos de extrusão de ressalto:
Reconhecimento automático de ressaltos e cortes
O reconhecimento automático de recursos de extrusão (ressaltos e cortes) foi aprimorado
para reconhecer mais recursos.
Se um corpo importado permanece após a conclusão do reconhecimento automático, o
software automaticamente executa algoritmos de reconhecimento interativo para recursos
de extrusão.
Edição direta de ressaltos e cortes
Você agora pode usar Editar recurso para reconhecer recursos de extrusão (ressaltos
e cortes).
Todos os tipos de recursos de extrusão (ressaltos e cortes) que são reconhecidos pelo
FeatureWorks têm suporte.
Na área de gráficos, clique com o botão direito num recurso de extrusão não reconhecido
em um corpo importado e clique em Editar recurso .
Recursos-filhos
Recursos-filhos de recursos reconhecidos
Você agora pode usar Editar recurso para reconhecer recursos-filhos de recursos já
reconhecidos.
Na área de gráficos, clique com o botão direito em um recurso-filho não reconhecido de
um recuso que já foi reconhecido e clique em Editar recurso .
Recursos-filhos em corpos importados
Ao usar Editar recurso para reconhecer a face de um corpo importado, você agora pode
reconhecer os recursos-filhos da face.
116
Peças e recursos

Na caixa de diálogo Opções do FeatureWorks, na página Ferramenta Redimensionar, em
Reconhecer automaticamente recursos-filhos quando usar Editar recurso, selecione
Perguntar, Sim ou Não.
Inclinação
No modo de reconhecimento interativo, você pode reconhecer, em uma só etapa, todos
os filetes e inclinações associadas a uma face neutra selecionada.
Antes, era necessário usar uma etapa para reconhecer os filetes e etapas adicionais para
reconhecer cada uma das inclinações.
No modo de reconhecimento interativo, selecione Recursos padrão. Em Tipo de recurso,
selecione Inclinação e depois Reconhecer filetado. Quando você seleciona a face
neutra, o FeatureWorks reconhece, em uma etapa, todos os filetes e inclinações associados
à face.
Furos
Furos que se interceptam
Você pode reconhecer furos que se interceptam.
No modo de reconhecimento automático, selecione Furos em Recursos automáticos.
O FeatureWorks reconhece dois recursos de furo individuais.
Combinar furos
Você pode combinar furos no mesmo plano em um único recurso.
Use o modo de reconhecimento automático para reconhecer os furos. Em seguida, no
PropertyManager de Estágio intermediário, selecione os furos em Recursos reconhecidos
e clique em Combinar recursos.
Furos em faces não planas
Você pode reconhecer os furos em faces não planas.
Use os modos de reconhecimento automático ou interativo ou, na área de gráficos, clique
com o botão direito na face de um recurso não reconhecido e clique em Editar recurso
.
117
Peças e recursos

Geometria de referência, esboços e recursos de superfície
O FeatureWorks recria (mas não reconhece) algumas geometrias de referência, esboços
e recursos de superfície.
Antes, era necessário excluir esses recursos para fazer o reconhecimento da peça. Os
recursos com suporte para recriação mas não para reconhecimento são:
• Esboços:
• Esboço 2D
• Esboço 3D
• Recursos:
• Excluir face
• Mover face
• Recursos de superfície:
• Offset de superfície
• Recursos de geometria de referência:
• Plano
• Eixo
Superfícies
Recursos de costurar superfície
O PropertyManager de Costurar superfície oferece novas opções:
• Selecione Mesclar entidades para mesclar faces com o mesmo tipo de geometria
subjacente.
Selecione Controle de espaçamento para controlar quais espaçamentos são fechados
com a costura e quais permanecem abertos. Para obter mais informações, consulte a
Ajuda do SolidWorks: PropertyManager de Costurar superfície - Controle de
espaçamento.
A opção Ajuste mínimo foi removida do PropertyManager de Costurar superfície em
todos os novos recursos de superfície costurada.
Melhoramentos no recurso Aparar superfície
As cópias de corpos aparados não são mais armazenadas quando você cria recursos
padrão para aparar superfície, resultando em arquivos menores e melhor desempenho.
118
Peças e recursos

Para criar recursos padrão de aparar superfície:
1. Clique em Inserir > Superfície > Aparar.
2. No PropertyManager, em Tipo de aparagem, selecione Padrão.
3. Selecione outras opções de aparar superfície e clique em .
Melhoramentos no recurso Estender superfície
As superfícies tangentes não se deformam mais quando você as estende.
Para estender os recursos de superfície, clique em Inserir > Superfície > Estender.
119
Peças e recursos

18
PhotoView 360
• Decalques do PhotoWorks no PhotoView 360
• Controle de cenas
• Suporte para imagens de plano de fundo e ambientes personalizados
• Tutoriais em vídeo
• Salvar vistas personalizadas
• Efeitos de câmera
Decalques do PhotoWorks no PhotoView 360
No PhotoView 360, agora você pode ver decalques do PhotoWorks que foram aplicados
no SolidWorks e estavam visíveis quando a peça ou montagem foi salva.
Como nas versões anteriores, você precisa usar o SolidWorks com o suplemento
PhotoWorks ativado para poder editar, criar ou excluir decalques.
Controle de cenas
Você pode orientar o piso de uma cena em relação ao modelo. Pode também exibir ou
ocultar o ambiente, o piso ou a imagem de fundo.
Na caixa de diálogo Configurações, faça as alterações na guia Configurações de ambiente.
Eixo superior = Y, Eixo invertidoEixo superior = Y
120

Eixo superior = ZEixo superior = X
Para obter mais informações sobre o controle de ambientes no PhotoView, consulte Ajuda
do PhotoView 360: Caixa de diálogo Configurações - Guia Configurações de ambiente.
Suporte para imagens de plano de fundo e ambientes
personalizados
Você agora pode incluir imagens de plano de fundo 2D a serem exibidas atrás do modelo.
Pode também carregar imagens "High Dynamic Range Images" (HDRI) para substituir o
ambiente atual. Carregar uma imagem HDRI personalizada altera o plano de fundo, os
reflexos e a iluminação da renderização.
Clique em Configurações. Na guia Configurações de ambiente:
• Clique em Carregar imagem de plano de fundo.
• Clique em Carregar imagem de ambiente.
• Selecione Exibir plano de fundo ou Exibir ambiente para exibir ou ocultar o
respectivo tipo de imagem. Você pode ocultar ambas as imagens, mas só pode exibir
uma por vez.
A imagem a seguir foi renderizada com o ambiente 3 Point Beige e um plano de fundo
2D personalizado:
121
PhotoView 360

Para obter mais informações sobre o controle de planos de fundo no PhotoView, consulte
Ajuda do PhotoView 360: Caixa de diálogo Configurações - Guia Configurações do
ambiente.
Tutoriais em vídeo
Novos tutoriais em vídeo estão disponíveis para o PhotoView 360.
Esses tutoriais estão disponíveis no site Galeria. Clique em Ajuda > Tutoriais on-line
para começar.
Salvar vistas personalizadas
Você pode salvar orientações de vista personalizadas no PhotoView 360. Abra uma vista
que você salvou anteriormente para assegurar que a renderização tem uma orientação
específica.
Clique com o botão direito na área de trabalho, clique em Salvar vista personalizada
e dê um nome à vista.
Para restaurar uma vista salva, clique com o botão direito na área de trabalho, clique em
Lembrar a vista personalizada e selecione uma vista na lista.
Efeitos de câmera
A câmera agora tem suporte para efeitos adicionais.
• Você pode alternar entre as vistas em perspectiva e ortogonal.
• Controles de profundidade de campo permitem criar renderizações onde parte da
imagem está em foco e outras partes estão fora de foco.
• Você pode um efeito bloom à renderização final para criar brilho em aparências emissivas
ou áreas com reflexos do ambiente muito brilhantes.
Clique em Configurações. Faça alterações na guia Configurações de saída na seção
Processamento de imagem e na guia Configurações de câmera.
Exemplo: Efeito de alteração da distância focal
Distância focal = 35 mmDistância focal = 50 mm (valor
predeterminado)
122
PhotoView 360

Para obter mais informações sobre configurações de câmera, consulte Ajuda do PhotoView
360: Caixa de diálogo Configurações - Guia Configurações de saída e Caixa de diálogo
Configurações - Guia Configurações de câmera.
Exemplo: Resultado do efeito Bloom
Imagem com bloomImagem sem bloom
123
PhotoView 360

19
Rotas
• Planificação no estilo de manufatura
• Adicionar componentes e acessórios de montagem a rotas
• Cotovelos de 180 graus ou dobras para tubulação rígida
• Desenhos de rota de tubulação rígida
• Acesso a coberturas de tubo rígido, tubo flexível ou chicote elétrico
• Aprimoramentos para múltiplos PontosC
• Processo de importação e modelagem de dados P&ID
• Identificações de referência
• Melhoramentos na exportação de rotas de tubulação rígida e flexível
• Melhoramentos da Biblioteca de Rotas
Planificação no estilo de manufatura
Planificação para manufatura
Uma rota do estilo para manufatura desdobra a rota em escala e define os limites de uma
cama de pregos onde colocar a rota planificada. A rota planificada do estilo manufatura
pode ser usada para projetar rotas de cabos elétricos para a manufatura.
Selecione Manufatura no PropertyManager de Planificar rota para criar uma rota
planificada no estilo de manufatura.
Para editar uma rota planificada no estilo de manufatura, clique com o botão direito na
rota planificada na árvore de projeto do FeatureManager e clique em Editar rota
planificada. Você pode editar o seguinte:
• Curvatura do segmento
• Ângulo do segmento
• Centro da rota planificada
Não é possível aplicar a planificação no estilo usado para manufatura a cabos de
fita.
Desenho em escala de uma rota elétrica
Neste exemplo, você abre uma rota elétrica e cria um desenho planificado em escala.
124

Abrir e salvar o modelo
Primeiro, abra a submontagem de rota e salve-a com outro nome.
1. Abra
diretório_de_instalaçãosampleswhatsnewroutingmanufactureflatten5connector.sldasm.
2. Clique em Arquivo > Salvar como, encontre o novo diretório no seu computador e
renomeie o arquivo como meu_5conector.sldasm.
Planificar a rota
A seguir, você planifica a submontagem de rota.
125
Rotas

1. Clique em Rota > Elétrica > Planificar rota .
2. No PropertyManager, selecione Manufatura.
3. Selecione o segmento superior direito do chicote.
O segmento selecionado está listado no PropertyManager de Planificar rota.
Verificar o desenho
Você verifica o desenho e decide se deve editar a rota planificada.
1. No PropertyManager, selecione Opções de desenho e Tabela de conectores e
desmarque todas as outras opções de desenho.
2. Clique em .
Examine o desenho para decidir se deve editar a rota planificada. No próximo
procedimento, você altera a curvatura de um dos cabos.
3. Feche o desenho e, quando solicitado, clique em Salvar todos e Salvar.
Editar a rota planificada
Edite a rota planificada para alterar a curvatura de um cabo.
1. Clique com o botão direito em ManufactureFlattendRoute1 na árvore de projeto
do FeatureManager e selecione Editar rota planificada.
2. Selecione o spline curvo, como indicado.
126
Rotas

O spline está listado na caixa de seleção abaixo de Ferramentas de edição no
PropertyManager de Editar rota planificada.
3. Clique em Ajustar curvatura .
4. Altere Raio para 20 mm e Ângulo de dobra para 10 graus, então clique em Aplicar.
5. Verifique as alterações antes de clicar em .
6. Clique em Arquivo > Salvar como e salve a montagem da rota planificada em um
arquivo com o nome que você quiser.
127
Rotas

7. Feche a montagem da rota planificada e, em Salvar documentos modificados, clique
em Salvar todos.
Adicionar componentes e acessórios de montagem a rotas
Você pode:
• Criar conexões entre acessórios:
• Arrastar flanges até cotovelos, válvulas e outros acessórios.
• Arrastar cotovelos até flanges, válvulas e outros acessórios.
• Dividir um tubo principal arrastando um acessório ou par de flanges até o tubo.
• Criar linhas de ramificação em um tubo rígido arrastando um tê até o tubo.
• Arrastar montagens inteiras com as referências apropriadas até um tubo rígido. Por
exemplo, você pode arrastar uma montagem composta por uma válvula e quatro
flanges até um tubo rígido.
• Arraste um flange, uma gaxeta e outro flange até uma rota para inserir nela a gaxeta
entre os flanges.
Cotovelos de 180 graus ou dobras para tubulação rígida
É possível usar cotovelos de 180 graus ou criar dobras de 180 graus em tubos rígidos.
Desenhos de rota de tubulação rígida
Os desenhos de rotas de tubulações incluem acessórios, tubos rígidos, dimensões e uma
BOM numa vista isométrica. Para criar um desenho de tubulação rígida, clique em
Desenho de tubulação rígida (barra de ferramentas Tubulação rígida).
Acesso a coberturas de tubo rígido, tubo flexível ou chicote elétrico
Você pode acessar coberturas para tubos rígidos e flexíveis ou chicotes elétricos na
Biblioteca de Coberturas. Também pode criar coberturas personalizadas com diâmetros
fixos.
Clique em Coberturas (barra de ferramentas Ferramentas de rota) para acessar a
biblioteca ou adicionar coberturas a ela.
Aprimoramentos para múltiplos PontosC
Quando arrasta um componente de rota com múltiplos PontosC para criar uma rota, você
pode selecionar os PontosC a serem incluídos na rota na caixa de diálogo Múltiplos PontosC,
contanto que o componente esteja configurado para a seleção de múltiplos PontosC.
128
Rotas

Pode também clicar com o botão direito em um PontoC na área de gráficos para adicioná-lo
ou removê-lo da rota.
Na página Salvar componente na biblioteca do Assistente de Componente de Rota,
você pode controlar o tratamento de múltiplos PontosC quando cria ou edita componentes
da rota. No assistente, selecione Selecionar PontosC para selecionar os pontos C para
a rota.
Processo de importação e modelagem de dados P&ID
Você pode importar um arquivo P&ID (Piping and Instrumentation Diagram, Diagrama
de tubulação e instrumentação) criado num sistema externo e usá-lo como guia na criação
de montagens de rota.
Para importar especificações de rota de um arquivo P&ID, clique em Tubulação rígida e
instrumentação no Painel de Tarefas do SolidWorks, selecione o arquivo P&ID e, em
seguida, clique em Importar P&ID.
O o arquivo de dados P&ID precisa ser importado no formato .xml. Veja um exemplo
em Documents and SettingsAll UsersDados de
aplicativosSolidWorksversão_do_SolidWorksdesign
libraryroutingpipingpnid sample.xml. O caminho para a pasta de dados de
aplicativos depende do seu sistema operacional. Você precisa ter os arquivos ocultos
visíveis para poder ver esta pasta.
Como uma regra de melhores práticas, importe os diagramas esquemáticos de arquivos
P&ID para projetar uma rota de tubulação rígida:
• Os tamanhos das conexões e tubos do projeto serão correspondentes aos do diagrama
esquemático.
• As ferramentas para validação de projeto avisam quando há qualquer diferença em
relação ao diagrama esquemático.
Identificações de referência
A propriedade de componente Referência de componente pode ser usada para
armazenar identificadores de referência nos chicotes elétricos. Você pode atribuir um
valor diferente de Referência de componente para cada instância do componente.
Essas referências são adicionadas automaticamente quando você importa de uma lista
De-Para ou um arquivo P&ID.
Você pode:
• Ver as referências de componentes na árvore de projeto do FeatureManager.
• Incluir referências a componentes em desenhos e tabelas de BOM.
• Selecione Pesquisa com realce no painel de tarefas para pesquisar as referências a
componentes.
Melhoramentos na exportação de rotas de tubulação rígida e flexível
Você pode:
• Especificar o nome e o local dos arquivos .pcf.
• Exportar rotas separadas para diferentes arquivos .pcf.
129
Rotas

• Selecionar a origem da montagem no ponto da origem do arquivo .pcf.
• Exportar componentes de rota como dobras formadas e tubos rígidos penetrados.
Para acessar as opções de exportação de dados de tubos rígidos e flexíveis, clique com
o botão direito na rota e selecione Exportar dados de tubulação rígida/flexível.
Além disso, os códigos SKEY de componentes comuns têm suporte para melhorar a criação
de rotas com acessórios em linha.
Melhoramentos da Biblioteca de Rotas
Novos acessórios, peças de equipamento de amostra e componentes de válvulas estão
disponíveis na Biblioteca de Rotas.
130
Rotas

20
Chapa metálica
• Peças de chapa metálica multicorpos
• Melhoramentos em cantos fechados
• Melhorias do recurso Bainha
• Melhoramentos no padrão plano
• Exportar peças de chapa metálica para DXF ou DWG
Peças de chapa metálica multicorpos
A funcionalidade de peça multicorpos do SolidWorks foi estendida para as chapas metálicas,
o que permite criar projetos complexos de chapas metálicas. As peças de chapa metálica
com múltiplos corpos podem conter várias peças de chapa metálica ou uma combinação
de peças de chapa metálica e outros corpos, como corpos de soldagem.
Para criar uma peça de chapa metálica multicorpos:
• Crie novos corpos em uma peça de chapa metálica existente usando os comandos
Flange-base, Converter em chapa metálica, Inserir dobras e Dobra com loft.
• Divida uma única peça de chapa metálica em múltiplos corpos.
• Insira uma ou mais peças de chapa metálica, soldagem ou outros corpos em uma peça
de chapa metálica existente
• Duplique um corpo de chapa metálica em uma peça criando um padrão linear ou circular,
espelhando o corpo, ou usando o comando Mover/Copiar corpo.
Listas de corte
Na árvore de projeto do FeatureManager, a árvore principal lista todos os corpos e seus
recursos na ordem em que são adicionados. Além disso, uma pasta de lista de corte
contém uma representação separada para cada corpo, com um padrão plano específico
para o corpo.
131

As listas de corte de chapa metálica multicorpos oferece os mesmos recursos que as listas
de corte de soldagens, incluindo a capacidade de organizar e atualizar automaticamente
os corpos da chapa metálica e exibir suas propriedades. Você pode usar as propriedades
relacionadas aos corpos nas listas de materiais e desenhos.
Mesclar corpos de chapa metálica
Você pode mesclar corpos de chapa metálica que têm a mesma espessura:
• Usando a opção Até a aresta e mesclar quando insere um flange de aresta entre
dois corpos com arestas lineares paralelas.
• Usando a opção Mesclar resultado quando adiciona um flange-base que se sobrepõe
aos perfis de múltiplos corpos com faces coplanares.
Criar uma peça de chapa metálica espelhada
O comando Espelhar peça agora tem suporte para peças de chapa metálica. Quando
você espelha uma peça de chapa metálica, uma nova peça é criada. Você pode copiar os
recursos da peça original para a peça espelhada quebrando o vínculo com a peça original.
Os recursos de chapa metálica copiados são adicionados à árvore de projeto do
FeatureManager da nova peça.
Para criar uma peça de chapa metálica espelhada:
1. Abra diretório_de_instalaçãosampleswhatsnewSheetmetalcorner.sldprt.
.
2. Selecione Plano frontal e clique em Inserir > Espelhar peça.
Uma nova peça é aberta.
3. No PropertyManager de Inserir peça:
a) Em Vínculo, clique em Quebrar vínculo com a peça original.
A peça de origem está visível na área de gráficos.
132
Chapa metálica

b) Clique em .
A peça aparece na área de gráficos espelhada em relação ao plano.
c) Clique em para fechar o PropertyManager de Localizar peça.
4. Salve a peça como canto_espelhado.sldprt.
5. Na árvore de projeto do FeatureManager, expanda corner_Espelhada Recursos1.
Os recursos da peça original são exibidos e podem ser totalmente editados.
Também é possível acessar os recursos expandindo Lista de corte(1) >
Corpo-Mover/Copiar1.
6. Deixe essa peça aberta para ser usada na próxima seção.
Inserir uma peça para criar uma peça de chapa metálica multicorpos
O comando Inserir peça agora permite criar peças de chapa metálica multicorpos
inserindo uma peça de chapa metálica em outra.
Quando você insere um corpo e quebra os vínculos com a peça original, o corpo de chapa
metálica resultante tem sua própria definição. Você pode:
• Editar os recursos do corpo
• Dar a cada corpo sua própria definição de material e propriedades personalizadas
• Isolar e planificar um corpo selecionado
• Exibir os corpos individualmente nos desenhos
Para criar uma peça com múltiplos corpos inserindo uma peça em outra:
1. Na barra de ferramentas transparente Exibir, clique em Orientação da vista
> Frontal
133
Chapa metálica

2. Clique em Inserir > Peça, selecione corner.sldprt e clique em Abrir.
3. No PropertyManager, em Localizar peça, selecione Iniciar diálogo Mover.
4. Em Vínculo, selecione Quebrar vínculo com a peça original.
5. Na área de gráficos, mova a imagem transparente de corner.prt até ela se alinhar
com canto_espelhado.prt.
6. Clique para colocar a peça na área de gráficos e abra o PropertyManager de Localizar
peça.
Localizar a peça inserida
Para localizar a peça inserida:
> Direita
As peças são alinhadas em seqüência.
2. Para separar as peças, se o PropertyManager de Localizar peça for aberto com
Configurações de posicionamento, clique em Transladar/girar.
Se o PropertyManager abrir com Transladar, salte para a etapa 3.
3. Expanda Transladar.
Você não precisa selecionar nada no modelo.
4. Para Delta Z , digite 4,00pol.
A imagem da peça inserida é movida quatro polegadas para a esquerda.
134
Chapa metálica

5. Clique em .
> Isométrica .
7. Salve a peça como canto_multipeças.sldprt.
Acessar corpos de chapa metálica em peças multicorpos
Você pode acessar os corpos de uma peça de chapa metálica com múltiplos corpos na
árvore de projeto principal do FeatureManager ou em uma lista de corte adicionada no
alto da árvore.
1. Na árvore de projeto do FeatureManager, expanda corner_Espelhada Recursos1
para ver os recursos do corpo espelhado, que era o corpo original da peça.
135
Chapa metálica

2. Próximo ao topo da árvore, expanda a lista de corte .
A lista de corte mostra dois corpos:
Corpo-Mover/Copiar1
e Corpo-Mover/Copiar2
3. Expanda Corpo-Mover/Copiar1.
Os recursos listados são os mesmos de corner_Espelhada Recursos1.
4. Clique com o botão direito em Corpo-Mover/Copiar1 e clique em Planificar .
Corpo-Mover/Copiar1 é planificado e o segundo corpo é oculto.
136
Chapa metálica

5. Clique com o botão direito em Corpo-Mover/Copiar1 novamente e selecione Sair
da planificação para restaurar o corpo ao estado dobrado.
Você pode também clicar em Sair da planificação no canto de
confirmação.
Ambos os corpos ficam visíveis.
6. Clique com o botão direito em Corpo-Mover/Copiar2 e selecione Isolar.
Somente Corpo-Mover/Copiar2 fica visível.
7. Na caixa de diálogo Isolar, clique em Visibilidade dos corpos removidos e
selecione Transparente .
Corpo-Mover/Copiar1 aparece no estado transparente.
8. Clique em novamente e clique em Oculto.
Corpo-Mover/Copiar1 é oculto.
9. Clique em Sair de Isolar.
Os dois corpos ficam inteiramente visíveis.
Mesclar corpos de chapa metálica inserindo flanges de aresta
A nova opção Até a aresta e mesclar do PropertyManager de Flange de aresta conecta
duas arestas paralelas em uma peça multicorpos. As arestas precisam ser paralelas, parte
da peça de chapa metálica base e pertencer a corpos diferentes. Esta opção fica disponível
quando você seleciona uma única aresta em Parâmetros do flange.
A opção Até a aresta e mesclar calcula automaticamente o ângulo entre as arestas.
Você pode desbloquear o ângulo para substituir o cálculo de forma a aumentar ou
diminuir o flange de conexão.
Para mesclar os corpos de chapa metálica em corner_multipart.sldprt:
1. Clique em Flange de aresta (barra de ferramentas Chapa metálica).
2. No PropertyManager de Flange de aresta, em Parâmetros do flange, para Aresta,
selecione a aresta frontal externa de corner Recursos1.
137
Chapa metálica

3. Em Comprimento do flange, na lista Condição final de comprimento, selecione
Até a aresta e mesclar.
4. Para a aresta de referência , selecione a aresta frontal externa de
corner_espelhada Recursos1.
Você precisa selecionar arestas correspondentes (por exemplo, as arestas
externas) nos dois corpos para que o recurso Planificar funcione. Para facilitar a
seleção, posicione o mouse sobre uma aresta e pressione G para ampliar a área.
5. Sob Posição do flange, selecione Dobrar para fora .
6. Clique em .
O flange de aresta mescla os dois corpos.
Agora há somente um corpo na Lista de corte da árvore de projeto do
FeatureManager: Edge-Flange6.
7. Clique com o botão direito em Edge-Flange6 e selecione Planificar .
A peça mesclada é planificada.
138
Chapa metálica

8. No canto de confirmação, clique em Sair da planificação para restaurar o
corpo a seu estado dobrado.
Dividir uma peça de chapa metálica
Agora você pode dividir uma peça de chapa metálica para criar uma peça com múltiplos
corpos. Pode também editar e planificar separadamente os corpos criados.
Você pode dividir as peças de chapa metálica usando cortes extrudados/revolucionados,
linhas de divisão e outros recursos que podem cortar um corpo em várias peças. Este
exemplo descreve o uso do recurso Dividir.
Preparar para dividir a peça
Crie um esboço para ser usado na divisão da peça.
Para criar um esboço:
1. Abra
diretório_de_instalaçãosampleswhatsnewSheetmetalcasing_base_part.sldprt.
2. Clique em Esboço (barra de ferramentas Esboço).
3. Selecione o plano frontal.
4. Clique em Linha > Linha (barra de ferramentas Esboço).
5. No PropertyManager de Inserir linha, para Orientação, selecione Vertical.
6. Esboce uma linha vertical através dos pontos médios da face.
Estenda-a além da face do modelo.
139
Chapa metálica

7. Saia do esboço.
Dividir a peça
Para dividir a peça de chapa metálica:
1. Clique em Inserir > Recursos > Dividir .
2. No PropertyManager, em Ferramentas de aparar, selecione o esboço.
3. Clique em Cortar peça.
4. Em Corpos resultantes, clique duas vezes no primeiro corpo.
5. Na caixa de diálogo Salvar como, em Nome do arquivo, digite
caixa_esquerda.sldprt e clique em Salvar.
Esse nome aparece no PropertyManager e na chamada de Corpo 1.
140
Chapa metálica

6. Repita as etapas 4 e 5 para dar ao Corpo 2 o nome caixa_direita.sldprt.
7. Clique em .
A peça agora contém duas peças de chapa metálica.
8. Na árvore de projeto do FeatureManager, expanda Lista de corte(2).
Split1[1] (ou Split1) e Split1[2] (ou Dividir1) são peças separadas.
O software nomeia os corpos na lista de corte de acordo com o último recurso
adicionado ao corpo. Neste caso, o último arquivo adicionado foi o recurso de
divisão. À medida que você adiciona recursos, os nomes na lista de corte
mudam
9. Clique com o botão direito em Split1[2] e selecione Planificar.
Split1[2] é planificado e Split1[1] é oculto.
10. Clique com o botão direito em Split1[2] e selecione Sair da planificação para
restaurar o corpo ao estado dobrado.
Ambos os corpos ficam visíveis.
Inserir uma peça de chapa metálica usando um flange-base
Você pode usar os comandos que criam peças de chapa metálica para criar novos corpos
numa peça de chapa metálica existente.
Entre eles:
141
Chapa metálica

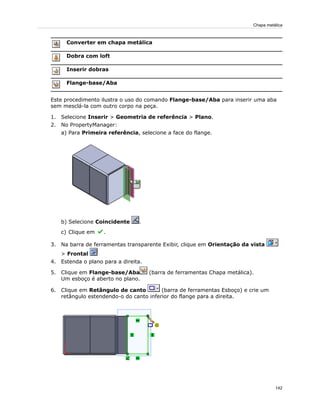

Converter em chapa metálica
Dobra com loft
Inserir dobras
Flange-base/Aba
Este procedimento ilustra o uso do comando Flange-base/Aba para inserir uma aba
sem mesclá-la com outro corpo na peça.
1. Selecione Inserir > Geometria de referência > Plano.
a) Para Primeira referência, selecione a face do flange.
b) Selecione Coincidente .
c) Clique em .
> Frontal
4. Estenda o plano para a direita.
5. Clique em Flange-base/Aba (barra de ferramentas Chapa metálica).
Um esboço é aberto no plano.
6. Clique em Retângulo de canto (barra de ferramentas Esboço) e crie um
retângulo estendendo-o do canto inferior do flange para a direita.
142
Chapa metálica

7. Saia do esboço.
8. No PropertyManager de Flange-base, em Parâmetros de chapa metálica, desmarque
Mesclar resultado.
9. Clique em .
O recurso Flange-base1 aparece na base da árvore de projeto do FeatureManager
e na lista de corte.
Editar corpos de chapa metálica
Em uma peça de chapa metálica com múltiplos corpos você pode editar recursos de um
corpo individual selecionando o recurso na árvore de projeto do FeatureManager ou na
pasta do corpo, na lista de corte.
Todas as opções de edição estão disponíveis para os dois métodos de seleção.
1. Clique em Flange de aresta (barra de ferramentas Chapa metálica).
a) Em Parâmetros do flange, para Aresta selecione a aresta direita da flange-base.
b) Em Comprimento do flange, defina Condição final de comprimento como
Cego e Comprimento como 35,00.
c) Sob Posição do flange, selecione Material no exterior .
d) Clique em .
3. Para editar o recurso de flange na lista de corte, expanda a lista e o corpo
Edge-Flange4 .
143
Chapa metálica

4. Clique com o botão direito no recurso Edge-Flange4 e selecione Editar esboço
.
5. Na área de gráficos, clique no ponto de interseção do topo do flange de aresta com
Aba1.
a) Em Parâmetros, defina a Coordenada X como 55.
b) Clique em .
O flange de aresta é redimensionado.
7. Clique no ponto de interseção da base do flange de aresta com Aba1.
a) Em Parâmetros, defina Coordenada X como 10.
b) Clique em .
9. Clique em Sair do esboço .
144
Chapa metálica

Melhoramentos em cantos fechados
Você agora pode usar o comando existente Canto fechado com uma maior variedade
de peças de chapa metálica.
Você pode usar o comando Canto fechado para adicionar material entre recursos de
chapa metálica:
• Quando existe um corte
entre flanges
• Com dobras de grande raio
• Quando a peça é criada
usando Inserir dobras ou
Converter em chapa
metálica
• Com faces que são parte
de um canto maior
A nova opção Propagarção automática controla o reconhecimento automático de faces
correspondentes. Essa opção está ativada por padrão.
Se você excluir uma face de uma das caixas de seleção de conjunto de faces, a
opção é desativada para permitir seleções manuais.
145
Chapa metálica

Melhorias do recurso Bainha
A funcionalidade aprimorada para bainhas de chapas metálicas permite criar projetos de
peças de chapa metálica mais complexos. Quando você adiciona uma bainha a uma aresta
de peça de chapa metálica, agora pode editar o perfil da bainha para controlar o
comprimento. Você pode criar a bainha de acordo com os requisitos do projeto, mesmo
quando ela não é aplicada à aresta inteira. Pode também adicionar bainhas a arestas não
lineares selecionadas.
Você pode:
1. Adicionar bainhas a arestas
em diferentes níveis.
2. Alterar o tamanho do recurso
de bainha.
Melhoramentos no padrão plano
O realce gráfico de padrões planos de auto-interseção facilita o reconhecimento de áreas
que precisam de melhoramento para fabricação.
Você também pode desativar a opção Corte normal. Isso minimiza o espaçamento da
soldagem para a fabricação de peças de chapa metálica laminadas com extrusões de
corte e produz um padrão plano com diferentes contornos nas faces interna e externa do
corte.
146
Chapa metálica

Exportar peças de chapa metálica para DXF ou DWG
O novo PropertyManager de DXF/DWG exporta corpos de chapa metálica para arquivos
.dxf ou .dwg. Você pode também exportar entidades como linhas de dobra, esboços e
ferramentas de conformação. Uma visualização mostra suas seleções e permite remover
as entidades indesejadas, como furos ou recortes.
1. Com uma peça de chapa metálica aberta, abra o PropertyManager seguindo um desses
métodos:
• Salvando a peça (Arquivo > Salvar como) em um arquivo do tipo dxf ou dwg.
• Clicando com o botão direito no recurso Padrão-Plano e selecionando Exportar
para DXF/DWG.
2. Clique em Salvar.
O PropertyManager é aberto.
3. Selecione os corpos e entidades a serem exportadas e clique em .
A janela de visualização Limpeza de DXF/DWG é aberta.
4. Para remover entidades, selecione-as e clique em Remover entidades.
5. Se quiser fazer alterações, cancele a visualização e volte ao PropertyManager.
147
Chapa metálica

21
Simulation
Os aprimoramentos descritos a seguir estão disponíveis no SolidWorks Simulation. Os
aprimoramentos marcados com (Professional) estão disponíveis no SolidWorks Simulation
Professional e no SolidWorks Simulation Premium. Os aprimoramentos marcados com (Premium)
estão disponíveis no SolidWorks Simulation Premium.
• SimulationXpress
• Valores de referência NAFEMS
• Interface do Simulation
• Estudos de simulação
• Conectores
• Malha
• Contato
• Visualização de resultados
SimulationXpress
Nova interface do SimulationXpress
A interface do SolidWorks SimulationXpress foi redesenhada para aumentar a clareza
visual, fornecer melhor orientação aos novos usuários e permitir que os usuários
experientes criem simulações mais rapidamente. O novo Assistente usa elementos da
interface completa do Simulation Professional e do Premium para permitir uma transição
mais fácil para o Simulation.
Clique no Assistente de Análise do SimulationXpress ou em Ferramentas >
SimulationXpress e siga as orientações. Esse Assistente interage com os componentes
da interface do Simulation, como a árvore de estudos do Simulation e os
PropertyManagers, para guiá-lo pelo fluxo de trabalho da simulação.
148

Otimização no SimulationXpress
Após executar uma simulação em um corpo e informar os resultados, o SimulationXpress
permite que você execute uma otimização.
O SimulationXpress usa a nova interface de Novo estudo de projeto na página 154 com
certas restrições, permitindo que você aprenda rapidamente a usar esse novo recurso de
estudo de projeto. Você pode minimizar a massa variando uma dimensão do modelo.
Pode definir uma restrição, que pode ser o fator de segurança, a tensão máxima de von
Mises ou o deslocamento máximo resultante.
Valores de referência NAFEMS
Novos valores de referência NAFEMS (National Agency for Finite Element Methods and
Standards) foram incluídos nos estudos estáticos, térmicos, não lineares, de freqüência
e dinâmicos lineares.
Para acessar esses valores de referência, no menu Ajuda clique em SolidWorks
Simulation > Validação > Valores de referência NAFEMS.
Interface do Simulation
Melhoramentos na árvore de estudo do Simulation
• Os nomes dos recursos na árvore de estudo do Simulation agora são mais descritivos
e fornecem mais informações, como valores de forças e tipos de parafusos.
149
Simulation

• Quando você posiciona o cursor sobre um recurso na árvore ou sobre seus símbolos
na área de gráficos, o Simulation exibe detalhes do recurso.
• Os ícones de acessórios de fixação na árvore do estudo indicam o tipo de acessório.
• Agora é possível organizar os acessórios de fixação, as cargas e os conectores em
pastas.
150
Simulation

Clique com o botão direito do mouse em Conexões, Acessórios de fixação ou Cargas
externas na árvore do estudo do Simulation e selecione Criar nova pasta. Arraste
as conexões, os acessórios de fixação ou as cargas externas correspondentes até a
pasta, ou clique com o botão direito do mouse no nome da pasta e selecione um item
a ser criado na pasta.
• No PropertyManager de Conectores, enquanto o percevejo está ativo , o software
agrupa os conectores criados em uma pasta separada.
Melhorias do PropertyManager
• Você agora pode selecionar uma entidade em duas áreas de seleção nos
PropertyManager. Por exemplo, quando aplicar uma força a um grupo de faces, você
pode selecionar uma delas como uma geometria de referência.
• Você pode selecionar múltiplos recursos, como conectores, para editar as entradas
comuns.
151
Simulation

Selecione vários conectores do mesmo tipo, clique com o botão direito e selecione
Editar definição. Edite as propriedades. Quando você clica em , as propriedades
são aplicadas a todos os conectores selecionados.
Estudos de simulação
Aprimoramentos gerais
Recurso de recuperação automática aprimorado
As configurações de backup e recuperação do SolidWorks agora se aplicam ao Simulation.
Você tem a opção de fazer o backup e recuperar informações de arquivos após gerar
malhas e executar um estudo.
1. Clique em Opções (barra de ferramentas Padrão) ou em Ferramentas > Opções.
2. Na guia Opções do sistema, clique em Backup/Recuperar e selecione Salvar
informações de recuperação automática após executar um estudo de
simulação.
Melhoramentos das janelas de Malha e de Solver
As janelas Progresso da Malha e Status do Solver agora incluem informações sobre o uso
da memória. A nova dica de ferramenta minimizada dos estudos do Simulation permite
acompanhar o status do solver sem a necessidade de exibir uma janela separada
específica.
A janela Progresso da Malha mostra o uso da memória, o tempo decorrido, o número de
componentes onde a malha falhou e o andamento da geração.
A janela Status do Solver foi redesenhada para mostrar o uso da memória, o tempo
decorrido, informações do solver e o andamento do processo, além das informações
exibidas nas versões anteriores.
Posicione o cursor sobre a guia de um estudo do Simulation em execução para ver o
status do estudo.
Recursos ampliados do Consultor do Simulation
O Consultor do Simulation foi aprimorado com uma nova interface do usuário que interage
com os PropertyManagers do Simulation para ajudar os novos usuários a criar, definir,
resolver e visualizar os resultados de estudos estáticos.
Estudo de fadiga simplificado e aprimorado (Professional)
Os aprimoramentos dos estudos de fadiga incluem o seguinte:
152
Simulation

• As curvas de material S-N agora são definidas no estudo de fadiga, e não nos estudos
associados. Você pode ver outras propriedades de material nos estudos de fadiga.
• Você agora pode usar os resultados de tensão em uma determinada etapa da solução
nos estudos dinâmicos lineares e não lineares.
• Quando cria um estudo de fadiga, você pode escolher uma amplitude constante ou
variável. O PropertyManager de Alterar tipo de evento foi removido.
• Os ícones de corpos são exibidos na árvore dos estudos de fadiga para permitir que
você defina as curvas de fadiga S-N.
• Os danos são mostrados como porcentagem, em vez de fração, nas plotagens Danos.
Plotagem de verificação de fadiga (Professional)
A Plotagem de verificação de fadiga alerta quando determinadas regiões do modelo
provavelmente falharão devido a carregamento e descarregamento repetidos por tempo
infinito. Você pode avaliar antecipadamente a segurança do seu modelo sem executar
um estudo de fadiga com base nos resultados de estudos estáticos.
Após executar um estudo estático, clique com o botão direito em Resultados e selecione
Definir plotagem de verificação de fadiga.
A plotagem é baseada em um único evento de fadiga com amplitude constante e com
um carregamento totalmente reversível ou baseado no valor zero. A Plotagem de
verificação de fadiga mostra o modelo em duas cores:
• As regiões em azul indicam que os níveis de tensão são tão baixos que a fadiga não
deve ser uma preocupação com a carga especificada.
• As regiões em vermelho indicam que a carga especificada consumirá uma porcentagem
da vida útil da peça. É recomendável executar um estudo de fadiga para avaliar em
detalhe a segurança do projeto do seu modelo.
A Plotagem de verificação de fadiga não está disponível para cascas compostas
e vigas.
Para obter mais informações sobre a Plotagem de verificação de fadiga, consulte
Ajuda do Simulation: Fadiga - Plotagem de verificação.
Simplificar montagens em estudos não lineares (Premium)
Você pode simplificar as montagens e peças multicorpos nos estudos não lineares tratando
os corpos selecionados como se fossem rígidos, fixando-os no espaço ou excluindo-os da
153
Simulation

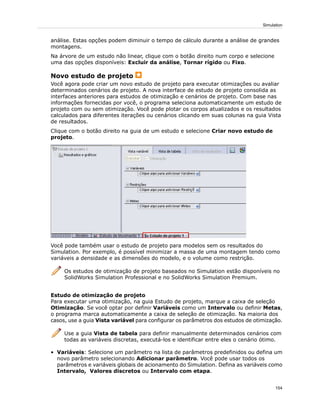

análise. Estas opções podem diminuir o tempo de cálculo durante a análise de grandes
montagens.
Na árvore de um estudo não linear, clique com o botão direito num corpo e selecione
uma das opções disponíveis: Excluir da análise, Tornar rígido ou Fixo.
Novo estudo de projeto
Você agora pode criar um novo estudo de projeto para executar otimizações ou avaliar
determinados cenários de projeto. A nova interface de estudo de projeto consolida as
interfaces anteriores para estudos de otimização e cenários de projeto. Com base nas
informações fornecidas por você, o programa seleciona automaticamente um estudo de
projeto com ou sem otimização. Você pode plotar os corpos atualizados e os resultados
calculados para diferentes iterações ou cenários clicando em suas colunas na guia Vista
de resultados.
Clique com o botão direito na guia de um estudo e selecione Criar novo estudo de
projeto.
Você pode também usar o estudo de projeto para modelos sem os resultados do
Simulation. Por exemplo, é possível minimizar a massa de uma montagem tendo como
variáveis a densidade e as dimensões do modelo, e o volume como restrição.
Os estudos de otimização de projeto baseados no Simulation estão disponíveis no
SolidWorks Simulation Professional e no SolidWorks Simulation Premium.
Estudo de otimização de projeto
Para executar uma otimização, na guia Estudo de projeto, marque a caixa de seleção
Otimização. Se você optar por definir Variáveis como um Intervalo ou definir Metas,
o programa marca automaticamente a caixa de seleção de otimização. Na maioria dos
casos, use a guia Vista variável para configurar os parâmetros dos estudos de otimização.
Use a guia Vista de tabela para definir manualmente determinados cenários com
todas as variáveis discretas, executá-los e identificar entre eles o cenário ótimo.
• Variáveis: Selecione um parâmetro na lista de parâmetros predefinidos ou defina um
novo parâmetro selecionando Adicionar parâmetro. Você pode usar todos os
parâmetros e variáveis globais de acionamento do Simulation. Defina as variáveis como
Intervalo, Valores discretos ou Intervalo com etapa.
154
Simulation

É possível definir uma combinação de variáveis discretas e contínuas. Se você
definir somente variáveis discretas, o programa encontra o cenário ótimo somente
entre os predefinidos.
• Restrições: Selecione um sensor na lista de sensores predefinidos ou defina um novo
sensor. Quando usar os resultados do Simulation, selecione o estudo associado ao
sensor. O estudo de projeto executa os estudos do Simulation selecionados e rastreia
os valores do sensor em todas as iterações.
Guia de estudo de projetoÁrvore de projeto do FeatureManager
• Metas: Use sensores para definir as metas. Você pode também definir metas exatas,
por exemplo, uma deflexão de 1mm de uma ponta com comprimento cantiléver como
a variável.
Estudo sem otimização do projeto
Esse módulo permite avaliar determinados cenários e ver seus resultados sem executar
uma otimização. Use a Vista variável para permitir que o programa defina
automaticamente os cenários com base em todas as combinações possíveis de variáveis
discretas definidas. Use a guia Vista de tabela somente para especificar cada cenário
manualmente ou para limpar determinados cenários, se necessário, antes de executar o
estudo.
Defina os seguintes itens para configurar o estudo de projeto sem otimização:
• Variáveis: Selecione em uma lista de parâmetros de configuração ou defina um novo
parâmetro selecionando Adicionar parâmetro. Defina as variáveis como Valores
discretos ou Intervalo com etapa.
Se você selecionar Intervalo, o programa executará um Estudo de Otimização
de Projeto.
• Restrições: Você pode selecionar em uma lista de sensores predefinidos ou definir
um novo sensor.
155
Simulation

Exibir resultados de estudos de projeto
Clique na guia Vista de resultados para ver os resultados.
Os cenários são destacados em diferentes cores. Clicar em um cenário atualiza o modelo
na janela de gráficos com as variáveis do cenário.
SignificadoCor do cenário
Indica o cenário melhor ou ótimoVerde
(disponível somente no módulo de
otimização)
Indica uma violação de uma ou mais
restrições no cenário
Vermelho
Indica o cenário atual e todos os que não
são ótimos ou que falharam
Cor de fundo
Indica falha ao reconstruir o cenário ou
interpolar os resultados para o cenário
durante o uso de um estudo de baixa
qualidade com variáveis discretas
Texto cinza com cor de fundo
Você pode plotar os resultados do Simulation no modelo e exibir os gráficos, dependendo
da combinação de variáveis e da qualidade do estudo de projeto.
Resultados de estudo de projeto
As tabelas resumem os resultados esperados para diferentes combinações de variáveis
e de qualidade de estudo.
Estudo de otimização de projeto
Qualidade do estudoTipo de variável
Resultados rápidosAlta qualidade
Encontra a solução ótima usando
poucas etapas e exibe os
cenários inicial e ótimo.
Encontra a solução ótima
usando várias iterações e
exibe o cenário inicial, o
cenário ótimo e todas as
iterações.
OperaçãoContínua
(Intervalo)
Você exibe as plotagens e corpos
atualizados somente para os
cenários inicial e ótimo. Você
plota os gráficos de tendência
local para as variáveis.
Você exibe as plotagens e
corpos atualizados para
todas as iterações na guia
Vista de resultados. Você
plota os gráficos de
tendência local para as
variáveis.
Resultados
156
Simulation

Calcula os cenários inicial e
ótimo com exatidão, e interpola
os resultados para os cenários
restantes. Encontra a solução
ótima entre os cenários.
Calcula inteiramente os
resultados para cada
cenário. Encontra a solução
ótima entre os cenários
definidos.
OperaçãoDiscreta
(Valores
discretos e
Intervalo
com etapa)
Se você usar variáveis
contínuas, o programa
calcula inteiramente
os resultados para
todas as iterações.
Você exibe plotagens e corpos
atualizados para os cenários
inicial e ótimo, e somente os
corpos atualizados para os
cenários restantes. Você plota
gráficos históricos do projeto e
gráficos de tendência local para
as variáveis.
Você exibe plotagens e
todos os cenários. Você
plota gráficos históricos do
projeto para as variáveis.
Resultados
As plotagens dos gráficos
de tendência local incluem
resultados interpolados.
Opera em um espaço contínuo
mesmo para variáveis discretas
enquanto encontra a solução
ótima. Apresenta os resultados
no espaço discreto enquanto
relata a solução ótima. Encontra
a solução ótima usando poucas
etapas e exibe os cenários inicial
e ótimo.
Opera em um espaço
contínuo mesmo para
variáveis discretas
enquanto encontra a
solução ótima. Apresenta
os resultados no espaço
discreto enquanto relata a
solução ótima. Encontra a
solução ótima usando várias
iterações e exibe o cenário
inicial, o cenário ótimo e
todas as iterações.
OperaçãoCombinação
de contínua e
discreta
Você exibe as plotagens e corpos
atualizados somente para os
cenários inicial e ótimo. Você
plota os gráficos de tendência
local para as variáveis.
todas as iterações. Você
plota os gráficos de
tendência local para as
variáveis.
Resultados
Estudo de Projeto de Avaliação
157
Simulation

Qualidade do estudoTipo de
variável
Resultados rápidosAlta qualidade
Interpola os resultados para
determinados cenários.
Calcula inteiramente os
resultados para cada
cenário.
OperaçãoDiscreta
(Valores
discretos e
Intervalo
com etapa)
Você exibe plotagens e corpos
atualizados para cenários
totalmente calculados. Você exibe
somente os corpos atualizados
para os cenários com resultados
interpolados. Você plota gráficos
históricos do projeto e gráficos
de tendência local para as
variáveis.
todos os cenários. Você
plota gráficos históricos do
projeto para as variáveis.
Resultados
Uma coluna cinza indica os
resultados interpolados.
Para calcular totalmente um
resultado interpolado, clique
com o botão direito no
cabeçalho da coluna e
selecione Executar.
Não use variáveis contínuas com um Estudo de Avaliação de Projeto pois os cenários
discretos não podem ser definidos com intervalos de valores de variável.
Estudo de projeto de um botão de controle
Explore a nova interface de Estudos de projeto resolvendo este modelo de exemplo.
Execute uma otimização do botão de controle para minimizar a massa por meio da
definição de variáveis, restrições e metas. Minimizar a massa diminui o custo da peça,
reduzindo o material sem violar as restrições de validação.
Para ver o modelo, abra
diretório_de_instalaçãosampleswhatsnewOptimizationknob.sldprt.
A cada iteração deste exemplo, o Estudo de Projeto executa o estudo do Simulation
para determinar o fator de segurança. Clique na guia Ready_Torsion para rever
o estudo do Simulation. O estudo submete o botão a uma carga torcional. Ele aplica
um torque à alça e não permite que as faces amarelas sejam torcidas.
158
Simulation

Definir as variáveis
Você pode selecionar os parâmetros do Simulation e as variáveis globais acionadoras
para as Variáveis. Neste exemplo, você varia diversas dimensões de modelos dentro de
um intervalo determinado para otimizar a massa do botão.
Para abrir a peça e definir as variáveis para o estudo de projeto:
1. Na guia do estudo Otimizar, clique em Opções .
2. No PropertyManager, em Qualidade do estudo de projeto, selecione Alta qualidade
(mais lento) e clique em .
O programa encontra a solução ideal usando várias etapas sem comprometer a
precisão da solução. Consulte a Ajuda do SolidWorks Simulation: Resultados de estudo
de projeto.
3. Na guia Vista de variáveis, em Variáveis, selecione Rib_Thickness.
O parâmetro representa a espessura das três nervuras definidas pelo recurso Rib4
. As nervuras aumentam a resistência à carga torcional, mas também aumentam
a massa do botão.
4. Para Rib_Thickness, selecione Intervalo. Para Mín. digite 1mm e para Máx. digite
3mm.
5. Em Variáveis, selecione Cut_Depth.
Esse parâmetro representa a profundidade do corte definido pelo recurso Extrude3
. Você pode poupar massa aumentando a profundidade do corte.
6. Para Cut_Depth, selecione Intervalo. Para Mín. digite 1mm e para Máx. digite 10mm.
7. Em Variáveis, selecione Cyl_Ht.
Esse parâmetro representa a altura do cilindro definido pelo recurso Boss-Extrude1
.
8. Para Cyl_Ht, selecione Intervalo. Para Mín. digite 11mm e para Máx. digite 15mm.
159
Simulation

Definir as restrições e metas
Use sensores para definir as restrições e metas para o estudo do projeto. Também é
possível usar variáveis globais acionadas para as restrições.
1. Na guia Vista de variáveis, em Restrições selecione FOS.
Essa variável usa o valor rastreado do sensor do fator de segurança (FOS) na árvore
de projeto do FeatureManager.
2. Para FOS selecione Ready_Torsion.
O estudo do projeto atualiza o valor do sensor a cada iteração executando o estudo
Ready_Torsion.
3. Selecione a condição é maior que e para o valor Mín. digite 2.
Você precisa que o projeto ótimo do botão suporte pelo menos o dobra da sua carga
operacional.
4. Em Metas selecione Massa1 na lista de sensores.
5. Para Massa1 selecione Minimizar.
Você quer reduzir a massa do botão tanto quanto possível sem violar a restrição do
FOS.
Executar um estudo de otimização de projeto
1. Clique em Executar.
O programa seleciona as variáveis usando o método Projeto de experimentos, abre
um estudo do Simulation a cada iteração e encontra a solução ideal. Consulte a Ajuda
do SolidWorks Simulation: Propriedades para o Estudo de Otimização de Projeto para
ver uma descrição do método.
160
Simulation

2. Observe os dados da Iteração1.
As iterações que não satisfazem as restrições são realçadas em vermelho. Nesta
iteração, FOS < 2.
3. Clique na coluna Otimizado (Optimal), realçada em verde.
O estudo atualiza o corpo de acordo com as variáveis ótimas na janela de gráficos.
4. Analise a coluna Otimizado.
A massa inicial do botão era de 49,8646 g. A massa ideal do botão agora é de 33,8779
g, uma redução de 32%.
Offset para laminados compostos (Premium)
Você agora pode controlar a posição de um laminado composto ou pilha em relação à
sua superfície. Antes, durante a criação do modelo, você tinha que considerar a folga
entre superfícies com diferentes espessuras de casca porque o programa sempre
posicionava a superfície no plano médio do laminado. O PropertyManager de Definição
de casca para compostos agora tem estas opções:
Posiciona no meio da pilha no corpo de superfície (como nas
versões anteriores).
Superfície média
Posiciona no topo da pilha no corpo de superfície.Superfície superior
Posiciona na base da pilha no corpo de superfície.Superfície inferior
161
Simulation

Posiciona na parte da pilha definida por um valor de offset que é
uma fração da espessura total, medida da superfície média até a
Especificar razão
superfície de referência. A figura mostra o significado dos valores
de offset positivos e negativos.
Por exemplo, considere um eixo oco escalonado composto por duas pilhas de compostos
diferentes.
Crie duas superfícies usando o raio interno do eixo e selecione a opção Superfície inferior.
Isso elimina a necessidade de redefinir a geometria sempre que você alterar o número
de camadas ou a espessura dos laminados.
Vigas
Suporte para vigas em estudos não lineares (Premium)
Você agora pode definir vigas em estudos não lineares (estáticos e dinâmicos) e
combiná-las com sólidos e cascas. O Simulation oferece suporte para todos os recursos
pós-processamento e plotagens para vigas, de forma similar aos estudos estáticos.
Detecção de eixo neutro aprimorada
Anteriormente, a identificação de eixos neutros em componentes estruturais curtos (com
razão comprimento/largura < 3) nem sempre era exata. O novo recurso Definir o eixo
neutro da viga permite substituir o eixo neutro das vigas selecionadas pelo programa.
Para modificar a direção do eixo neutro de uma viga, clique com o botão direito na
definição da viga e selecione Definir o eixo neutro da viga.
Selecione no corpo da viga uma aresta paralela à direção desejada para o eixo neutro.
162
Simulation

Editar rigidez torsional e fator de cisalhamento para vigas
Você agora pode inserir a constante torsional e o fator de cisalhamento de vigas usados
no cálculo de tensões torsionais e de cisalhamento, respectivamente.
No PropertyManager de Aplicar/Editar viga, em Propriedades da seção, defina as opções
apropriadas. A constante torsional, a distância de tensão de cisalhamento máxima e o
fator de cisalhamento dependem da forma e das dimensões da seção transversal da viga.
Para listar as forças de cisalhamento da viga, clique com o botão direito em Resultados
e selecione Definir diagramas de viga. Selecione a força de cisalhamento e sua direção
em Componente .
Para obter mais informações sobre propriedades de viga, consulte Ajuda do Simulation:
Aplicar/Editar viga.
Enrigecedores de viga para superfícies curvas
Você agora pode unir vigas (retas ou curvas) que atuam como enrigecedores a superfícies
curvas de cascas ou de corpos de chapa metálica.
O software automaticamente une as vigas às superfícies curvas que possuem geometrias
que se tocam ou estão situadas dentro de folgas razoáveis. O programa usa tamanhos
de elementos de vigas compatíveis com os tamanhos de malha da superfície.
O recurso está disponível para estudos estáticos, de freqüência e de flambagem.
Contato de união aprimorado para enrigecedores de viga
A precisão do contato da união entre faces de sólidos ou entre cascas e vigas que atuam
como enrigecedores foi aprimorada.
163
Simulation

Informações de vigas em relatórios
Você pode incluir as informações de vigas em relatórios e salvar os resultados de vigas
em um arquivo do eDrawings.
Para incluir as informações de vigas em relatórios:
1. Clique em Simulation > Relatório.
2. Na caixa de diálogo, em Configurações de formato de relatório:
• Em Seções incluídas, selecione Vigas.
• Selecione ou desmarque Incluir forças de viga e Incluir tensões de viga.
• Selecione Juntas ou Todo o comprimento.
Para salvar os resultados de viga em um arquivo do eDrawings:
1. Em Resultados, clique duas vezes na plotagem para exibi-la.
2. Em Resultados, clique com o botão direito do mouse na plotagem e selecione Salvar
como.
3. Em Salvar como tipo, selecione Arquivos eDrawings (*.analysis.eprt).
Para salvar todos os resultados de plotagem de vigas em arquivos do eDrawings,
clique com o botão direito do mouse em Resultados e selecione Salvar todas
as plotagens como eDrawings.
Conectores
Conectores aplicados a séries de furos
Os seguintes aprimoramentos estão disponíveis:
• O software automaticamente agrupa os conectores com base em uma série de furos
em uma pasta separada. A edição de qualquer parafuso do grupo é aplicada a todos
os parafusos da série.
Crie o parafuso para um furo de uma série de furos. Uma caixa de diálogo é exibida
para permitir que você propague o parafuso para todos os furos da série. Clique em
Sim para propagar os parafusos para todos os furos. Uma nova pasta contendo o
conjunto de parafusos aparece em Conexões .
• Você pode dissolver a série de parafusos e quebrar os vínculos para editar cada recurso.
Você pode restaurar a série de parafusos após dissolvê-la.
Para dissolver uma série de parafusos, clique com o botão direito do mouse na pasta
contendo a série e selecione Dissolver série de parafusos. Para restaurar a série,
clique com o botão direito do mouse na mesma pasta e selecione Restabelecer a
série de parafusos.
Conectores de parafuso
O Simulation seleciona na biblioteca Materiais do SolidWorks, por padrão, Liga de aço
como o material de parafusos.
164
Simulation

Conectores de mola para cascas
Você agora pode definir um conector de mola com entidades (faces ou arestas)
pertencentes a corpos de superfície e de chapa metálica. Esse aprimoramento do conector
de mola está disponível para estudos estáticos, de freqüência e de flambagem.
A figura mostra uma conexão de mola entre as faces cilíndricas do sólido e os corpos de
superfície.
Zoom na seção transversalModelo (as superfícies estão nas
extremidades e o sólido ao longo de todo
comprimento do cilindro)
Conectores de solda de aresta (Professional)
O Simulation agora tem suporte para conectores de solda de aresta entre duas faces.
Esse conector de fácil utilização estima o tamanho apropriado da solda necessária para
unir dois componentes metálicos. O programa calcula o tamanho da solda em cada local
de nó ao longo da aresta da soldagem.
Clique com o botão direito em Conexões e selecione Solda de aresta. Os quatro
tipos disponíveis são:
• Filete, dois lados
• Filete, um lado
• Ranhura, dois lados
165
Simulation

• Ranhura, um lado
Defina as propriedades do conector de solda:
A face de um corpo de casca ou chapa metálica.Face para o Conjunto 1
A face de um corpo de casca, chapa metálica ou sólido.Face para o Conjunto 2
Uma aresta que pertence à peça terminada onde a costura
de solda é aplicada. O software automaticamente seleciona
Arestas que se
interceptam
a aresta de soldagem das faces que se tocam em peças
terminadas e correspondentes. Também é possível fazer a
seleção manualmente.
Material para o eletrodo com resistência de solda predefinida.
Para especificar uma resistência de solda definida pelo
Eletrodo
usuário, selecione Aço personalizado ou Alumínio
personalizado.
Verifica a adequação dos conectores de solda durante a
exibição dos resultados.
Tamanho estimado da
solda
Visualizar resultados para conectores de solda de aresta
Após executar um estudo do Simulation, você pode avaliar a adequação dos conectores
de solda na união de peças selecionadas. Se o tamanho estimado da solda for maior que
o tamanho máximo calculado, a aresta da solda é mostrada na cor verde (seguro). Caso
contrário, a aresta da solda é mostrada na cor vermelha (inseguro). A plotagem de
verificação de solda só está disponível em estudos estáticos.
Clique com o botão direito do mouse em Resultados e selecione Definir plotagem
de verificação de solda.
Para obter mais informações sobre a plotagem de verificação de conectores de solda de
aresta, consulte Ajuda do Simulation: Conector - Plotagem de verificação de solda.
Você também pode visualizar os resultados da soldagem ao longo da costura da solda,
como, por exemplo: tamanho da solda, tamanho da garganta da solda, força normal,
força no eixo de cisalhamento da solda, força normal de cisalhamento de superfície e
momento de dobra.
Clique com o botão direito do mouse em Resultados e selecione Listar resultados
da soldagem.
Para criar um gráfico com o tamanho da solda e os valores de garganta de solda ao longo
da costura da solda, clique em Plotar (PropertyManager de Resultado de solda de
aresta).
166
Simulation

Conectores de mancal entre peças
Você agora pode definir um conector de mancal entre faces cilíndricas divididas de um
eixo e entre faces cilíndricas ou esféricas de um encaixe. Selecione as faces do encaixe
no PropertyManager de Conectores.
A vista explodida mostra a face cilíndrica do eixo conectada a uma face esférica do encaixe.
Crie no eixo as faces divididas que representam as áreas de contato antes de definir
um conector de mancal.
Para definir um mancal entre o eixo e o chão, clique com o botão direito em Acessórios
de fixação na árvore de estudo do Simulation e selecione Suporte de rolamento.
Cargas de mancal para furos circulares em cascas
Você agora pode definir forças de rolamento nas seguintes entidades:
• Arestas circulares de casca
• Faces cilíndricas de casca
A força de rolamento é normal às arestas ou faces selecionadas e tem as seguintes
distribuições:
• Senoidal
• Parabólica
167
Simulation

No caso abaixo, a carga é transferida somente para o lado direito da casca. Observe que
a carga aplicada tem um componente vertical.
Malha
Melhoramentos de malha
• O gerador de malhas com base em curvatura tem suporte para malhas compatíveis
entre faces sólidas em contato.
• Ele pode verificar se há interferência entre os corpos antes de gerar a malha. Se forem
detectadas interferências, a geração da malha é interrompida e você pode acessar o
PropertyManager de Detecção de interferência para ver as peças interferentes.
Certifique-se resolver todas as interferências antes de gerar a malha novamente.
A detecção de interferência só está disponível quando você define um contato
unido com malha compatível.
• O gerador de malhas com base em curvatura agora pode gerar malhas para modelos
com recursos pequenos para os quais a geração de malha anteriormente falhava.
• A malha no limite comum entre cascas e vigas que atua como enrijecedor agora é
compatível.
• O uso da memória pelo gerador de malha foi melhorado. Como resultado, agora você
pode gerar malhas maiores com tamanhos de elemento menores do que nas versões
anteriores. A tabela mostra uma comparação do gerenciamento de memória para uma
análise h-adaptativa entre as versões atual e anterior do software executado em um
computador com o sistema operacional Windows XP 32 bits e 3 gigabytes (GB) de
memória física.
Tempo do solver
(em segundos)
Graus de liberdade
(x 10
6
)
Número de
loops
executados
com êxito
Versão
4332.9635Atual
288**1.8554*Anterior
* O gerador de malha interrompe a execução devido a memória insuficiente.
168
Simulation

** Tempo mostrado para 4 loops.
Definição de casca pela seleção de faces
Você pode selecionar as faces de sólidos, chapas metálicas e corpos de superfície para
definí-los como cascas.
Os corpos originais são excluídos da análise.
Clique com o botão direito em um sólido, superfície ou corpo de chapa metálica na árvore
de estudos do Simulation e selecione Definir casca pela seleção de faces.
Você pode:
• Gerar a malha de corpos sólidos finos como cascas. Quando uma montagem possui
muitos corpos sólidos finos, você pode poupar tempo de análise definindo-os como
cascas. As cascas são adequadas para corpos sólidos finos, pois eles são elementos
bidimensionais.
• Crie múltiplas definições de casca para uma superfície ou corpo de chapa metálica.
Você pode atribuir diferentes espessuras de casca e propriedades de material a faces
que pertencem ao mesmo corpo. Pode agrupar as faces com propriedades comuns em
subpastas separadas na árvore de estudo.
A figura mostra três diferentes definições de casca criadas com um único corpo de
superfície.
Contato
O fluxo de trabalho de contatos foi modificado. As modificações tornam mais intuitiva a
configuração adequada das condições de contato para seus modelos e asseguram que
as forças são transferidas corretamente entre componentes e corpos.
Melhoramentos dos conjuntos de contato
• Você pode selecionar conjuntos de contato (manual ou automaticamente) e definir
completamente seus tipos, como Sem penetração ou Unido, em uma única interface
de usuário.
Clique com o botão direito em Conexões e selecione Conjunto de contato. Em
Contato, defina a opção para seleção manual ou automática.
• Você pode usar a ferramenta de detecção automática para localizar conjuntos de contato
das faces que estão ou não em contato considerando uma folga definida. Você pode
selecionar componentes, corpos ou montagens de nível superior para permitir que o
169
Simulation

programa localize automaticamente os conjuntos de contato entre os componentes
selecionados.
• Use a nova opção Localizar contatos com o resto da montagem para selecionar
um único componente ou corpo e deixar o programa encontrar os conjuntos de contato
para as faces em contato dos componentes vizinhos.
Selecione Localizar conjuntos de contato automaticamente para ativar essa
opção.
• Na árvore de estudos do Simulation, os ícones de erro indicam as definições de
conjuntos de contato conflitantes.
Posicione o cursor sobre um conjunto de contato conflitante para ver a mensagem de
erro.
Os novos conjuntos de contato substituem os definidos anteriormente. Resolva os
conflitos de contato antes de executar a simulação.
Contato de componentes
A ferramenta Contato de componente define os tipos de contato para os componentes,
corpos e montagens de nível superior selecionados.
Clique com o botão direito em Conexões e selecione Contato de componente. Em
Tipo de contato, selecione o comportamento desejado para o contato.
Os recursos Contato de componente são:
• Para o contato Sem penetração, os componentes ou corpos que você seleciona no
PropertyManager de Contato de componente não penetram uns nos outros durante a
simulação, seja qual for sua condição de contato inicial. Por padrão, os corpos não
penetram a si mesmos quando a deformação durante a simulação é suficiente para
provocar a auto-interseção.
A opção de contato de componente Sem penetração não está disponível para
estudos não lineares. Use definições de conjunto de contato para aplicar o contato
Sem penetração entre corpos selecionados.
• Para aplicar um comportamento global de contato, selecione toda a montagem e
configure Tipo de contato como Unidas (sem folga).
• A opção Sem contato substitui os contatos de componentes existentes. Para aplicar
Sem contato a componentes ou a uma montagem de nível superior, você precisa ter
definido previamente um tipo de contato.
Contato para estudos não lineares (Premium)
Os melhoramentos incluem:
170
Simulation

• As opções de contato de argamassa Sem penetração e Unido agora estão disponíveis
para estudos não lineares. As definições de contato de argamassa fornecem resultados
contínuos e mais exatos de tensões nas regiões das superfícies em contato com malhas
incompatíveis.
• Você pode aplicar o contato Sem penetração a ambos os lados das cascas.
• Pode também arrastar definições de contato de estudos estáticos para não lineares, e
vice-versa. Certifique-se de que essas definições de contato estão disponíveis em ambos
os tipos de estudo.
Visualização de resultados
Tratamento de arquivos de resultados muito grandes (Premium)
O tempo para carregar e exibir as plotagens de resultados dos estudos dinâmicos lineares
ou não lineares pela primeira vez foi reduzido consideravelmente.
Melhoramentos na plotagem
• Você pode usar unidades ksi em plotagens de tensão.
• As unidades disponíveis para plotagens de deslocamento coincidem com as unidades
fornecidas no aplicativo SolidWorks.
As unidades são am, nm, mícron, mm, cm, m, mícron, mil, pol. e pés.
• Você não precisa exibir uma plotagem para modificar os PropertyManagers de Editar
definição, Opções de diagrama e Configurações.
• As plotagens com valores flutuantes ou gerais de Formato de número agora aceitam
a vírgula separadora de milhar (,).
No PropertyManager de Opções de diagrama, em Posição/Formato, em Formato
de número, selecione flutuante ou geral, e selecione Usar separador 1000 (,).
171
Simulation

• Você agora pode controlar a largura de plotagens de vigas para melhor visibilidade.
Plotagem de tensão durante etapas de tempo em movimentos
Você pode calcular a tensão, o fator de segurança e os resultados da deformação em
peças selecionadas quando executa um estudo de análise de movimento. Pode também
calcular os resultados de elementos finitos na etapa de tempo especificada ou em todo
o intervalo de tempo. Os resultados de tensão, deslocamento e fator de segurança nas
etapas ou intervalos de tempo selecionados são exibidos nas peças durante a simulação
do movimento.
Nos estudos de Análise de Movimento, depois de configurar e analisar os elementos
finitos, clique em Exibir tensão e selecione suas opções na lista.
A figura mostra a plotagem de tensão de um mecanismo articulado de quatro barras em
uma etapa de tempo durante a simulação de movimento.
172
Simulation

22
Criação de esboços
• Ferramenta Filete de esboço
• Ferramenta Ajustar spline
• Número de instâncias configurável em padrões de entidade de esboço
• Vincular textos de esboço a propriedades de arquivo
• Ferramenta de esboço Converter entidades
• Curvas acionadas por equação
• Dimensões em esboços 3D
• Desempenho de grandes esboços
Ferramenta Filete de esboço
A ferramenta Filete de esboço contém numerosos melhoramentos que incluem modo de
visualização, seleção de entidade antes e depois de iniciar a ferramenta, e um
PropertyManager aprimorado.
• A visualização de filete mostra interseções virtuais entre entidades, estendendo as
entidades na visualização se necessário para mostrar filetes possíveis para a entidade
selecionada.
• Você pode especificar múltiplos filetes em uma única operação de esboço de filete. Os
filetes não são criados até você clicar em OK no PropertyManager.
• Durante a visualização, você pode arrastar os filetes para ajustar o raio.
• Você pode definir o raio do filete no PropertyManager antes ou depois de selecionar as
entidades.
Ferramenta Ajustar spline
A ferramenta Ajustar spline agora permite visualizar a spline e seus pontos de inflexão,
curvatura máxima e pente de curvatura.
No PropertyManager de Ajustar spline, você pode usar um controle deslizante horizontal
para ajustar o valor da Tolerância. Ajustar a tolerãncia dinamicamente atualiza as
visualizações da spline.
Número de instâncias configurável em padrões de entidade de
esboço
Agora você pode usar o parâmetro Número de instâncias de padrões de entidades de
esboço para criar configurações (por exemplo, em tabelas de projeto). Este parâmetro
pode ser exibido e usado para alterar diretamente o padrão.
173

Vincular textos de esboço a propriedades de arquivo
Você pode vincular textos de esboço a propriedades de arquivo, usando as propriedades
para exibir valores de texto no esboço e criar configurações em tabelas de projeto.
No PropertyManager de Texto do esboço, clique em Vincular à propriedade e
selecione a propriedade na caixa de diálogo Vincular à propriedade.
Depois que você vincular o texto do esboço à propriedade, a referência aparece em Texto
no PropertyManager de Texto do esboço .
Se as propriedades do arquivo ou seus valores ainda não tiverem sido especificados,
você pode clicar em Propriedades do arquivo na caixa de diálogo Vincular à
propriedade para especificar valores para as propriedades de arquivo existentes,
como Autor, Título e Assunto, ou criar propriedades e valores personalizados e
específicos da configuração.
Ferramenta de esboço Converter entidades
A ferramenta de esboço Converter entidades foi aprimorada para se tornar mais consistente
com as outras ferramentas de esboço.
• Existe agora um PropertyManager de Converter entidades.
• Você não precisa mais pré-selecionar os tipos corretos de entidade antes de começar.
Você pode selecionar as entidades após abrir o PropertyManager.
• É possível selecionar múltiplas entidades para conversão.
• Você pode selecionar uma face e várias arestas nos limites internos da face, que são
transformados em um loop e depois convertidos em entidades de esboço.
• No PropertyManager, você pode especificar Selecionar cadeia, que permite converter
entidades de esboço contíguas.
Curvas acionadas por equação
Você agora pode criar curvas acionadas por equações paramétricas (além das explícitas)
em esboços 2D e 3D.
Também é possível agora arrastar curvas acionadas por equação.
Dimensões em esboços 3D
Você agora pode usar o Dimensionamento inteligente para criar dimensões ponto a ponto
e ao longo de X/Y/Z em esboços 3D e configurar essas dimensões.
Desempenho de grandes esboços
Selecionar um grande número de entidades de esboço para criar blocos é agora muito
mais rápido. Copiar e Colar também é mais rápido.
174
Criação de esboços

23
SolidWorks Sustainability
• Visão geral do SolidWorks Sustainability
• Geração de projetos para o Sustainability
Visão geral do SolidWorks Sustainability
O SolidWorks® Sustainability permite criar facilmente “projetos sustentáveis” com o
aplicativo SolidWorks. Você pode comparar os resultados de materiais semelhantes para
gerar um projeto sustentável ótimo.
Dois produtos estão disponíveis:
Trabalha com documentos de peças (somente corpos sólidos)
e é incluído no software central.
SolidWorks
SustainabilityXpress
Trabalha com peças (somente corpos sólidos) e montagens.
Disponível como um produto individual. Outras
SolidWorks
Sustainability
funcionalidades incluem o suporte para configuração, geração
de relatórios expandida e opções ampliadas de impacto
ambiental.
Para começar a trabalhar com o SustainabilityXpress, siga um destes procedimentos:
• Clique em SustainabilityXpress (barra de ferramentas Ferramentas ou guia Avaliar
do CommandManager)
• Clique em Ferramentas > SustainabilityXpress
O aplicativo é aberto no Painel de Tarefas.
Avaliação do Ciclo de Vida
Integrando a Avaliação do Ciclo de Vida (LCA) no processo de desenvolvimento do projeto,
você pode ver como as decisões sobre materiais, manufatura e locais (onde as peças são
fabricadas e onde são usadas) influencia o impacto ambiental do projeto. Você especifica
vários parâmetros que o SolidWorks Sustainability usa para executar uma avaliação
completa de todas as etapas do projeto.
O LCA inclui:
• Extração de minérios
• Processamento do material
• Manufatura das peças
• Montagem
• Utilização do produto pelo consumidor final
• Fim da vida útil (EOL) – Depósito de lixo, reciclagem ou incineração
• Todo o transporte que ocorre entre e durante cada uma dessas etapas.
175

Fatores do Impacto ambiental
O SolidWorks Sustainability avalia todas as etapas do ciclo de vida com base nas
informações de materiais, manufatura e locais que você fornece. O SolidWorks
Sustainability então distila os resultados em fatores de impacto ambiental, que são
mensurados e totalizados.
As emissões de dióxido de carbono e equivalentes, como o
monóxido de carbono e o metano, que são liberadas na
atmosfera, resultado no aquecimento global.
Emissões de carbono
Todas as formas de energia consumidas durante todo o ciclo
de vida do produto.
Energia consumida
A poluição do ar devida principalmente à queima de
combustíveis fósseis, eventualmente resultando em chuva
ácida.
Acidificação do ar
Contaminação por fertilizantes, que percorrem rios e águas
costeiras, resultando na abundância de algas e na eventual
Eutrofização da água
morte morte de toda a vida marinha em certas regiões
costeiras.
O SolidWorks Sustainability fornece resultados em tempo real do impacto desses fatores
no Painel de Impacto Ambiental, que é atualizado dinamicamente com qualquer alteração
dos dados. Você pode gerar relatórios personalizados para compartilhar os resultados.
Geração de projetos para o Sustainability
Este exemplo demonstra o uso do SustainabilityXpress para executar a análise do impacto
ambiental de uma peça.
Você analisa uma peça comum em computadores, a trava que prende a unidade de disco
rígido dentro do computador.
O Sustainability avalia as seguintes áreas do impacto ambiental da peça:
Uma medida das emissões de dióxido de carbono e equivalentes,
como monóxido de carbono e o metano, que são liberadas na
Pegada de carbono
atmosfera principalmente por combustíveis fósseis, contribuindo
para o aquecimento global.
Todas as formas de energia não renovável consumidas durante
todo o ciclo de vida do produto.
Consumo de energia
Emissões ácidas, como dióxido de enxofre e óxidos nitrosos,
que eventualmente levam à ocorrência de chuvas ácidas.
Acidificação do ar
176

Contaminação dos ecossistemas aquáticos por águas residuais
e de fertilizantes, resultando na abundância de algas e na
eventual morte da flora e fauna aquática.
Eutrofização da água
O software mede o impacto ambiental com base nos seguintes parâmetros:
• Material usado
• Processo de manufatura e região onde ele ocorre
• Transporte e região onde ocorre o uso da peça
• Fim da vida útil da peça
Siga as seguintes etapas para analisar a peça:
Selecionar um material
Comece ativando o aplicativo e selecionando um material.
1. Abra diretório_de_instalaçãoSamplesWhatsNewSustainabilityDrive
Sled.sldprt.
2. Siga um desses procedimentos:
• Clique em SustainabilityXpress (barra de ferramentas Ferramentas ou guia
Avaliar do CommandManager)
• Clique em Ferramentas > SustainabilityXpress
O aplicativo é aberto no Painel de Tarefas.
3. Em Material:
a) Em Classe, selecione Plásticos.
b) Em Nome, selecione PC Alta Viscosidade .
O software mostra o peso da peça. O painel Impacto ambiental na base do Painel
de Tarefas fornece informações em tempo real sobre o impacto ambiental do seu
projeto.
Configuração das opções de manufatura e uso
Selecione o processo de manufatura e as regiões onde a peça será fabricada e usada.
1. Em Manufatura, para Processo, selecione Moldado por injeção.
2. Para Região, selecione América do Norte na mapa.
177

O Japão tem uma região própria.
3. Em Transporte e Uso, para Região de uso, selecione América do Norte.
Não há dados disponíveis para todas as regiões. As regiões que contêm dados
são realçadas quando o cursor é posicionado sobre elas.
Comparar materiais semelhantes
Defina um material para servir como linha de base com o qual comparar outros materiais,
então tente minimizar o impacto ambiental usando o painel Impacto ambiental.
1. Clique em Definir linha de base na base do Painel de Tarefas.
A barra Linha de base de cada tipo de impacto ambiental é ajustada para mostrar
os valores do material selecionado, PC Alta Viscosidade.
Em seguida, tente encontrar um material semelhante que seja uma opção melhor
para o meio ambiente.
2. Em Material, clique em Localizar semelhante.
A caixa de diálogo mostra o material atual com valores para vários parâmetros.
3. Defina esses valores:
CondiçãoPropriedade
~ (aproximadamente)Densidade
> (maior que)Resistência à tração
178

4. Clique em Localizar semelhante, próximo à lista na caixa de diálogo.
É aberta uma lista de materiais semelhantes. Selecione materiais nesta lista para
comparar ao material original. O painel Impacto ambiental, na base da caixa de
diálogo, apresenta imediatamente informações sobre a sua seleção.
Para filtrar a lista, marque a caixa de seleção próxima aos materiais a inserir
na lista e clique em Exibir somente os selecionados .
5. Na coluna Materiais, selecione Acrílico (impacto médio-alto).
No painel Impacto ambiental da caixa de diálogo, uma barra verde para
Selecionados aparece acima da barra preta para Original em todas as áreas de
impacto. Os gráficos de torta são atualizados.
A cor e o comprimento mais curto da barra verde indicam que o material selecionado,
Acrílico (impacto médio-alto), é uma opção melhor para o ambiente do que o
material original, PC Alta Viscosidade.
6. Agora, selecione Náilon 101 na lista para ver sua comparação com o material original.
As barras e o gráfico de torta são atualizados. As indicações visuais mostram que
este material é uma opção ainda melhor que Acrílico (impacto médio-alto). Você
decide aceitar este material.
Você pode modificar o Processo de manufatura usando o menu próximo ao
gráfico de torta.
7. Clique em Aceitar.
A caixa de diálogo é fechada. No Painel de Tarefas, abaixo de Material, Plásticos
Náilon 101 é o material atual. Os diagramas de torta no painel Impacto ambiental
são atualizados.
Configurar o material
Defina Plásticos Náilon 101 como o material do seu modelo e verifique os resultados
no painel Impacto ambiental.
1. No Painel de Tarefas, em Material, clique em Definir material.
Náilon 101 se torna o Material ativo na árvore de projeto do FeatureManager.
O modelo é atualizado na área de gráficos.
2. Posicione o cursor sobre as fatias do gráfico de torta.
179

As cores do gráfico representam os parâmetros usados para medir o impacto
ambiental.
O tamanho das fatias representa a porcentagem do parâmetro no impacto ambiental
total.
3. Clique em e na base do Painel de Tarefas para percorrer as seções do relatório
que apresentam o impacto ambiental do material selecionado em termos de carbono,
energia, ar e água.
Criar um relatório
Você pode gerar um relatório com detalhes sobre o impacto ambiental do seu projeto,
incluindo comparações entre o material final e o material da linha de base.
1. Clique em Gerar relatório na base do Painel de Tarefas.
O relatório é aberto em um documento separado.
2. Folheie o documento para ver as informações detalhadas sobre cada tipo de impacto
ambiental.
O link no final de cada seção leva de volta ao site do SolidWorks Sustainability onde
você pode encontrar mais informações sobre o produto.
3. Salve o relatório.
4. Salve o modelo e clique em para fechar o Painel de Tarefas do Sustainability.
O software salva os resultados com o modelo.
180

24
SolidWorks Utilities
• Utilitário de comparação de BOMs
• Utilitários de simplificação
• Melhorias de usabilidade
Utilitário de comparação de BOMs
O novo utilitário Comparar BOMs compara as tabelas de Listas de Materiais (BOM) de
dois documentos de montagem ou desenho do SolidWorks.
Os resultados listam as colunas e linhas que faltam, as colunas e linhas adicionais e las
linhas que falharam.
Para acessar este utilitário, clique em Ferramentas > Comparar > BOM. Você pode
também selecionar Lista de materiais em Itens a comparar em qualquer Painel de
Tarefas Comparar.
Para obter mais informações sobre o utilitário Comparar BOMs, consulte Ajuda do
SolidWorks: Exibir os resultados da comparação.
Utilitários de simplificação
Quando você cancela a supressão de um recurso, a nova opção Cancelar supressão de
recursos filhos permite cancelar a supressão de seus recursos filhos.
Melhorias de usabilidade
A interface do usuário do SolidWorks Utilities foi totalmente integrada às barras de
ferramentas e menus do software SolidWorks. A interface do usuário também foi
remodelada para melhorar a usabilidade.
Quando você seleciona um comando associado, o suplemento é carregado dinamicamente,
desde que ele tenha sido instalado e você esteja executando o SolidWorks Professional
ou o SolidWorks Premium.
• Todos os utilitários de comparação foram combinados em um painel de tarefas:
Comparar documentos, Comparar recursos, Comparar geometria e Comparar lista de
materiais.
• Localizar/Modificar/Suprimir recursos foram combinados em um painel de tarefas.
• Agora é mais fácil repetir a comparação de resultados porque não é mais necessário
alternar entre os painéis de entrada de dados e de resultados.
• A interface do usuário é melhor redimensionada quando o painel de tarefas é
redimensionado.
181

• A disposição de janelas lado a lado foi melhorada quando os resultados são exibidos.
• A aparência da lista Resultados está mais consistente com a árvore de projetos do
FeatureManager do SolidWorks.
Para acessar os utilitários, clique em um deles na barra de ferramentas Ferramentas ou
no menu Ferramentas.
182
SolidWorks Utilities

25
Toolbox
• Integração do Toolbox com o Enterprise PDM
• Padrão australiano
• Propriedades personalizadas do Toolbox
Integração do Toolbox com o Enterprise PDM
O Enterprise PDM agora pode gerenciar totalmente o SolidWorks Toolbox.
Para obter detalhes, consulte Integração do Enterprise PDM e do Toolbox na página 91.
Padrão australiano
O Toolbox agora inclui o padrão australiano. Além disso, todos os tamanhos dos
componentes estruturais do padrão australiano são publicados como perfis de soldagem,
que podem ser obtidos por download do Conteúdo do SolidWorks no painel de tarefas
da Biblioteca de Projetos.
No menu do SolidWorks, clique em Toolbox > Configurar. Na ferramenta de configuração
do Toolbox, clique em 1. Selecione seu hardware e selecione AS .
Propriedades personalizadas do Toolbox
O Toolbox oferece maior controle sobre as propriedades personalizadas.
Visibilidade de propriedades personalizadas no PropertyManager
Você agora pode controlar a exibição de propriedades personalizadas no PropertyManager
do componente no SolidWorks. Antes, as propriedades personalizadas sempre eram
exibidas no PropertyManager.
do Toolbox, clique em 2. Personalize seu hardware. Em Propriedades
personalizadas, clique em Adicionar nova propriedade personalizada ou selecione
uma propriedade personalizada e clique em Modificar propriedade personalizada .
Na caixa de diálogo Definição de propriedade personalizada, marque ou desmarque Exibir
no PropertyManager.
Número de peça único por tamanho de componente
Para componentes com propriedades de comprimento editáveis agora você pode especificar
um único número de peça para um tamanho de componente, independentemente do
183

comprimento. Antes, era necessário especificar um número de peça para cada
comprimento.
do Toolbox, clique em 2. Personalize seu hardware. Selecione um componente com
uma propriedade de comprimento editável, por exemplo, aço estrutural. Marque ou
desmarque Usar número de peça único por tamanho, seja qual for o comprimento.
Propriedades específicas da configuração na tabela de configurações
As propriedades de texto específicas da configuração agora são exibidas na tabela de
configurações. Você pode digitar os valores diretamente na tabela ou exportar a tabela
para o Microsoft Excel. Antes, você só podia inserir valores através do PropertyManager
do SolidWorks.
personalizadas, clique em Adicionar nova propriedade personalizada . Na caixa
de diálogo Definição de propriedade personalizada, defina uma propriedade personalizada
de Caixa de texto, selecione Adicionar como propriedade específica da configuração
e clique em OK. Em Propriedades personalizadas, selecione a nova propriedade
personalizada. A propriedade aparece como uma coluna na tabela de configuração, onde
você pode digitar os valores.
Criação de propriedades personalizadas
Você agora pode criar propriedades personalizadas que não são específicas da configuração
no Toolbox. Nas versões anteriores, era necessário criar as propriedades personalizadas
manualmente, abrindo o arquivo do Toolbox no SolidWorks.
personalizadas, clique em Adicionar nova propriedade personalizada . Na caixa
de diálogo Definição de propriedade personalizada, defina uma propriedade personalizada
de Caixa de texto ou Lista, desmarque Adicionar como propriedade específica da
configuração e clique em OK. Aplique essa propriedade personalizada a uma pasta ou
a um componente individual.
Para ver as propriedades personalizadas no SolidWorks, abra a peça e clique em Arquivo
> Propriedades. As propriedades personalizadas aparecem na guia Personalizar da caixa
de diálogo Informações de resumo.
As propriedades personalizadas são adicionadas quando uma nova configuração é
criada (ou uma peça copiada é gerada).
184
Toolbox

26
Tolerâncias
• DimXpert
DimXpert
Novo reconhecimento de recursos
Os seguintes recursos são agora reconhecidos pelas ferramentas do DimXpert:
Círculos de interseção
Círculo de interseção é aquele que deriva da interseção entre um cone e um plano. Para
mostrar o círculo de referência criado pelo DimXpert, clique em Exibir > Curvas.
Padrões de recursos de ressalto
O DimXpert oferece suporte à aplicação de dimensionamento e tolerâncias de padrões
de recursos de ressalto.
185

Padrões de recursos de cone
Os padrões de cones têm suporte desde que o ângulo incluído seja o mesmo.
Padrões de recursos de largura
Use a ferramenta Recurso de padrão para reconhecer recursos de largura.
186
Tolerâncias

Esquema de dimensão automática
Esquemas de dimensão polar mais e menos
Você pode usar o Esquema de dimensão automática para aplicar esquemas de
dimensão polar mais e menos. Use o esquema de dimensão polar para aplicar padrões
do DimXpert com recursos axiais para definir o círculo de um parafuso. No PropertyManager
de Esquema de dimensão automática, defina o Número mínimo de furos a ser
reconhecido como padrão.
Layout da dimensão
Quando você usa o Esquema de dimensão automática , o layout de dimensões foi
aprimorado para considerar a direção do esboço.
O exemplo abaixo apresenta a mesma peça, mas cada esboço foi extrudado ao longo de
um eixo diferente:
Eixo ZEixo YEixo X
Dimensões do local
Você pode aplicar dimensões do local entre pares de eixos e linhas inclinadas (sem
interceptação e não paralelas).
187
Tolerâncias

Os tipos de recurso com suporte incluem cilindros, furos simples, furos com rebaixo, furos
escareados, cones, ranhuras e linhas de interseção.
188
Tolerâncias

27
Soldagens
• Itens de lista de corte
• Vistas de desenho de soldagens
• Materiais em listas de corte
• Gerador de Guias de Propriedades
Itens de lista de corte
A caixa de diálogo Propriedades de lista de corte foi aprimorada para facilitar seu uso e
aumentar a eficiência.
• Selecione um Item da lista de corte na caixa de diálogo e as entidades contidas na
pasta serão realçadas na área de gráficos.
• Modifique um Valor/expressão em texto e o Valor calculado será atualizado.
• Esse diálogo contém três guias para administrar, editar e exibir todas as propriedades
de Item da lista de corte:
Gerencia uma lista de corte, permitindo que você acesse
qualquer pasta de Itens de lista de corte. Nas versões
Resumo de Lista de
corte
anteriores, você só podia editar um Item da lista de corte
de cada vez. Agora, você pode gerenciar todos os itens Itens
de lista de corte em uma caixa de diálogo.
Exibe as propriedades exclusivas do item de lista de corte em
uma peça de soldagem. Clique em cada propriedade para exibir
Resumo de
propriedades
seu valor em todos os itens na lista de corte. Se um item de
lista de corte não tiver uma propriedade exclusiva atribuída,
ele será indicado como <não especificado>.
Exibe uma visualização de como a lista de corte aparecerá em
um desenho.
Tabela de Lista de
corte
Para abrir a caixa de diálogo Propriedades de lista de corte, clique com o botão direito
na lista de corte e selecione Propriedades.
Vistas de desenho de soldagens
Você pode vincular uma vista de desenho a uma tabela de lista de corte para controlar
a informação exibida em balões, mesmo se a exibição fizer referência a uma configuração
diferente da lista de corte. Na caixa de diálogo Propriedades da vista de desenho, em
Balões, você pode selecionar qualquer tabela de lista de corte associada ao modelo.
Consulte Ajuda do SolidWorks: Propriedades da vista do desenho.
189

Materiais em listas de corte
As listas de corte de soldagem reconhecem os materiais ao determinar se os corpos são
idênticos.
Quando você cria uma peça de soldagem, a lista de corte inclui Material como uma
propriedade que vincula o material aplicado ao corpo.
Se dois corpos forem geometricamente idênticos mas tiverem diferentes materiais, eles
são colocados em pastas separadas na lista de corte. Quando você aplica material a um
corpo, a lista de corte é atualizada automaticamente colocando o corpo na pasta
apropriada.
Consulte Ajuda do SolidWorks: Listas de corte de soldagem.
Gerador de Guias de Propriedades
O Gerador de Guias de Propriedades pode ser usado para criar guias de propriedades
personalizadas para itens de lista de corte de soldagem.
190
Soldagens

28
Workgroup PDM
• Suporte para componentes virtuais no SolidWorks Explorer
• Suporte para a opção /3GB
Suporte para componentes virtuais no SolidWorks Explorer
As caixas de diálogo Renomear documento e Substituir documento do SolidWorks Explorer
podem exibir componentes virtuais e atualizar seus caminhos de referência. Como a
inclusão de componentes virtuais prejudica o desempenho, você pode optar por incluí-los
durante as operações de renomear e substituir documentos.
Não é possível gerenciar componentes virtuais em um vault do Workgroup PDM. A
operação de check-in fica desativada para componentes virtuais.
No SolidWorks Explorer, na guia File Explorer no painel esquerdo, selecione um documento
e clique em Renomear do SolidWorks ou em Substituir do SolidWorks na
minibarra de ferramentas. Na caixa de diálogo Renomear documentos ou Substituir
documentos, selecione Incluir componentes virtuais.
Também é possível exibir os componentes virtuais na guia Local de uso. Clique em Opções
(barra de ferramentas SolidWorks Explorer). Na guia Referências/Local de uso, em
Procurar, selecione Componentes virtuais.
Consulte Ajuda do SolidWorks Workgroup PDM: Renomear ou substituir documento e
Ajuda do SolidWorks Workgroup PDM: Local de uso.
Suporte para a opção /3GB
O Workgroup PDM agora tem suporte para a chave /3GB do Microsoft Windows. Considere
usar desta opção para vaults grandes.
Para obter detalhes sobre a chave /3GB, visite o site da Microsoft:
http://www.microsoft.com/whdc/system/platform/server/PAE/PAEmem.mspx
