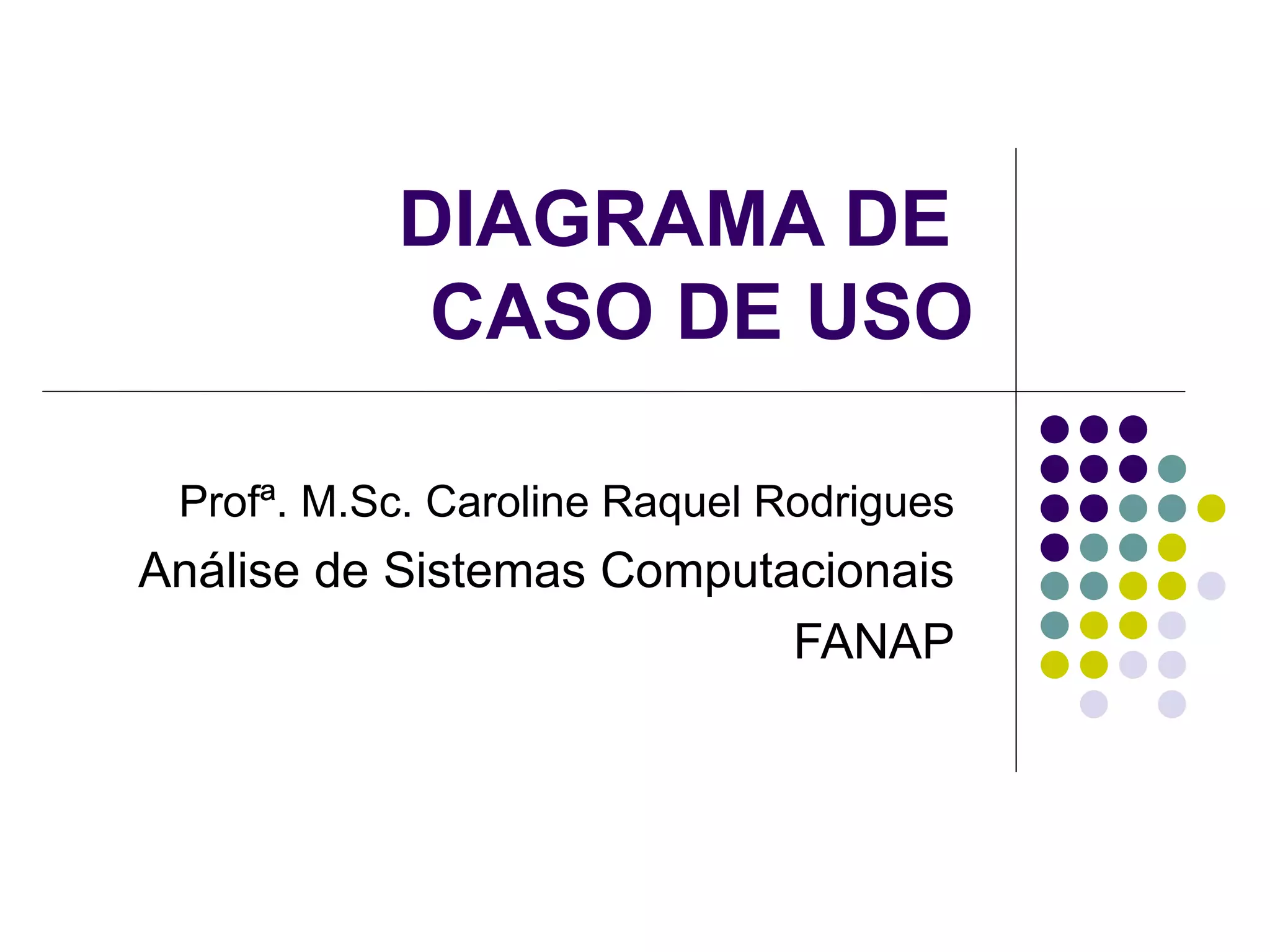

DIAGRAMA DE  CASO DE USO Profª. M.Sc. Caroline Raquel Rodrigues Análise de Sistemas Computacionais FANAP

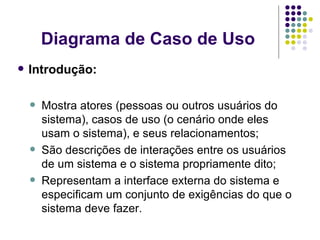

Diagrama de Caso de Uso Introdução: Mostra atores (pessoas ou outros usuários do sistema), casos de uso (o cenário onde eles usam o sistema), e seus relacionamentos; São descrições de interações entre os usuários de um sistema e o sistema propriamente dito; Representam a interface externa do sistema e especificam um conjunto de exigências do que o sistema deve fazer.

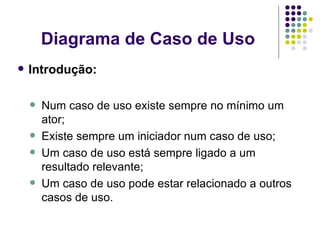

Diagrama de Caso de Uso Introdução: Num caso de uso existe sempre no mínimo um ator; Existe sempre um iniciador num caso de uso; Um caso de uso está sempre ligado a um resultado relevante; Um caso de uso pode estar relacionado a outros casos de uso.

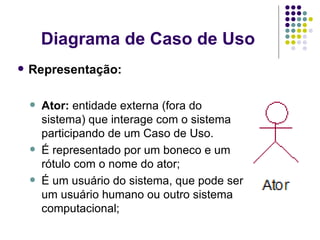

Diagrama de Caso de Uso Representação: Ator:  entidade externa (fora do sistema) que interage com o sistema participando de um Caso de Uso. É representado por um boneco e um rótulo com o nome do ator; É um usuário do sistema, que pode ser um usuário humano ou outro sistema computacional;

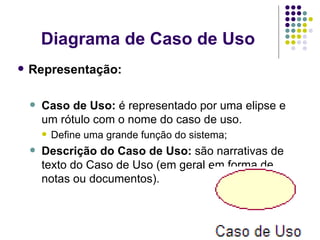

Diagrama de Caso de Uso Representação: Caso de Uso:  é representado por uma elipse e um rótulo com o nome do caso de uso. Define uma grande função do sistema; Descrição do Caso de Uso:  são narrativas de texto do Caso de Uso (em geral em forma de notas ou documentos).

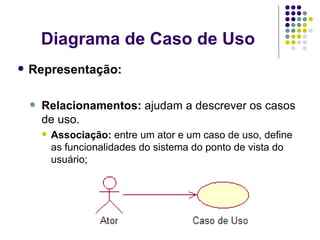

Diagrama de Caso de Uso Representação: Relacionamentos:  ajudam a descrever os casos de uso. Associação:  entre um ator e um caso de uso, define as funcionalidades do sistema do ponto de vista do usuário;

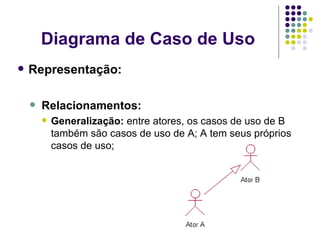

Diagrama de Caso de Uso Representação: Relacionamentos:  Generalização:  entre atores, os casos de uso de B também são casos de uso de A; A tem seus próprios casos de uso;

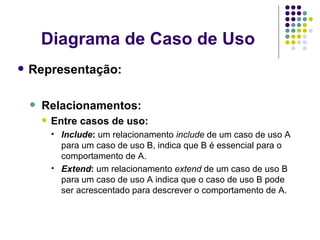

Diagrama de Caso de Uso Representação: Relacionamentos:  Entre casos de uso: Include :  um relacionamento  include  de um caso de uso A para um caso de uso B, indica que B é essencial para o comportamento de A. Extend :  um relacionamento  extend  de um caso de uso B para um caso de uso A indica que o caso de uso B pode ser acrescentado para descrever o comportamento de A.
Diagrama de Caso de Uso Representação: Sistema:  Limites do sistema:  representado por um retângulo envolvendo os casos de uso que compõe o sistema; Nome do sistema:  localizado dentro do retângulo.

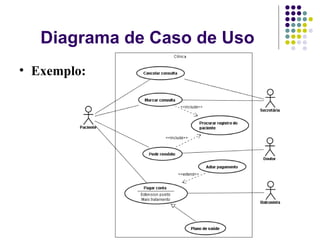

Diagrama de Caso de Uso Exemplo:
