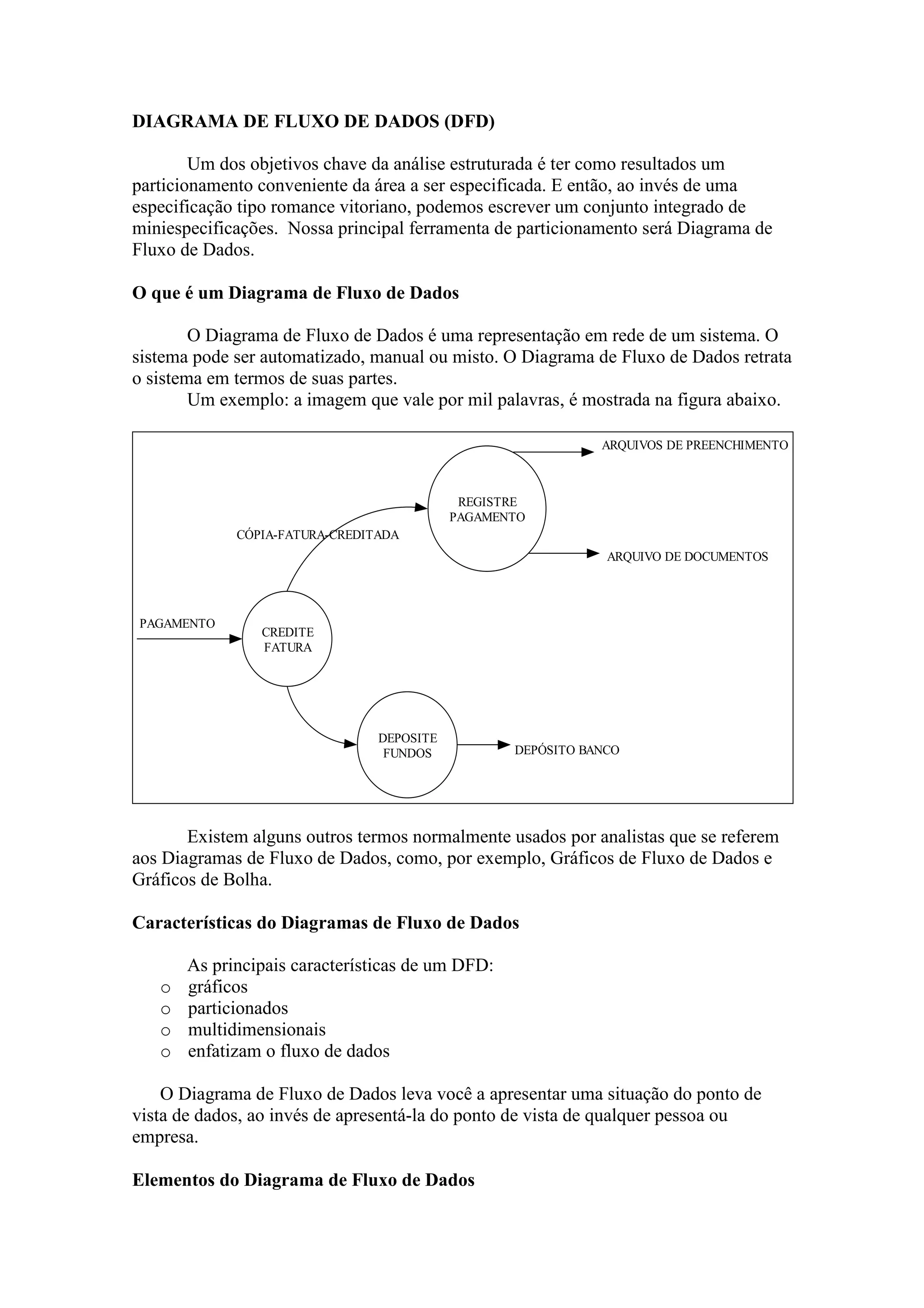

1. DIAGRAMA DE FLUXO DE DADOS (DFD)
Um dos objetivos chave da análise estruturada é ter como resultados um
particionamento conveniente da área a ser especificada. E então, ao invés de uma
especificação tipo romance vitoriano, podemos escrever um conjunto integrado de
miniespecificações. Nossa principal ferramenta de particionamento será Diagrama de
Fluxo de Dados.
O que é um Diagrama de Fluxo de Dados
O Diagrama de Fluxo de Dados é uma representação em rede de um sistema. O
sistema pode ser automatizado, manual ou misto. O Diagrama de Fluxo de Dados retrata
o sistema em termos de suas partes.
Um exemplo: a imagem que vale por mil palavras, é mostrada na figura abaixo.
ARQUIVOS DE PREENCHIMENTO
REGISTRE
PAGAMENTO
CÓPIA-FATURA-CREDITADA
ARQUIVO DE DOCUMENTOS
PAGAMENTO
CREDITE
FATURA
DEPOSITE
FUNDOS DEPÓSITO BANCO
Existem alguns outros termos normalmente usados por analistas que se referem
aos Diagramas de Fluxo de Dados, como, por exemplo, Gráficos de Fluxo de Dados e
Gráficos de Bolha.
Características do Diagramas de Fluxo de Dados
As principais características de um DFD:
o gráficos
o particionados
o multidimensionais
o enfatizam o fluxo de dados
O Diagrama de Fluxo de Dados leva você a apresentar uma situação do ponto de
vista de dados, ao invés de apresentá-la do ponto de vista de qualquer pessoa ou
empresa.
Elementos do Diagrama de Fluxo de Dados

2. Os Diagramas de Fluxo de Dados são compostos por somente quatro elementos
básicos:
1. fluxos de dados, representados por vetores
2. processos, representados por círculos ou bolhas
3. arquivos, representados por linhas retas
4. fontes e destinos de dados, representados por caixas
A figura abaixo é uma parte de um Diagrama de Fluxo de Dados que inclui cada um
dos quatro elementos.
S X P1 Y P2 Z
A
DIRETORIA
S
PRA
NDA
CADASTRAR
COM
A-DE- LISTA DE
LIST
E-DEMA
COMPRAS
LISTA DE COMPRAS
LISTA-D
IAL
OC
ÃO-S
RAZ
PRODUTO CADASTRAR
PRODUTO PRODUTO
PRODUTO
CADASTRAR
LISTA-DE-PRODUTO
FORNECEDOR
PRA
ITEM-DE-COM
FORNECEDORES PEDIDO-DE-CADASTRAMENTO-FORNECEDOR
FORNECEDORES FORNECEDOR

3. Fluxo de dados
Retrata interface entre componentes de um DFD. A maior parte dos fluxos de
dados movimenta-se entre processos.
Um fluxo de dados é um tubo. Através do qual fluem pacotes de informações de
composição conhecida.
Convenções de notação para fluxo de dados: /* não são universais */
o As palavras que compõem os nomes dos fluxos de dados são ligadas por hífen e
colocadas em maiúsculas
o Dois fluxos de dados não possuem o mesmo nome
o Os nomes são escolhidos para representarem o dado que flui sobre o tubo
Os fluxos de dados que se movimentam para dentro e para fora de arquivos não
precisam de nomes. O nome do arquivo será suficiente para descrever o tubo. Todos os
outros fluxos de dados devem ter nome.
Exemplos:
ARQUIVOS-DE-CONTAS-PRINCIPAIS
NÚMERO-CONTA-VÁLIDO
VERIFIQUE
NÚMERO-CONTA TOTAL DO
CHEQUE
REJE
IÇÃO
Processo
Os processos, invariavelmente mostram algum trabalho executado em cima dos
dados.
O exemplo abaixo mostra uma tarefa que divide o fluxo de entrada de palavras
em dois tubos; palavras escritas corretamente e palavras erradas ortograficamente.
LISTA DE PALAVRAS
VERIFIQUE
PALAVRAS PALAVRAS-ESCRITAS-CORRETAMENTE
ORTOGRAFIA

4. O processo é uma transformação de fluxos de dados de entrada e fluxos de dados
de saída.
A convenção de notação mais comum é representar processos por círculos
(bolhas) no DFD. Algumas pessoas utilizam bolhas ovais, e outras convenções da
análise estruturada usam bolhas quadradas.
Em um conjunto completo de Diagrama de Fluxo de Dados a cada processo será
dado um número único.
Em nossas aulas usaremos os círculos, para representar os processos.
Arquivo
Um arquivo é um depósito temporário de dados. A convenção de notação usada
para representar um arquivo no DFD é uma linha reta com o nome do arquivo próximo
à mesma ou duas linhas retas com o nome do arquivo entre as linhas.
ATUALIZE
MESTRE
NOVO-REGISTRO-LOTES RELATÓRO-CHEGADAS
LOTES
MESTRE LOTES
Fonte ou destino
Qualquer sistema ou área de trabalho pode ser descrito em um Diagrama de
Fluxo de Dados com processos arquivos e fluxo de dados. Algumas vezes, entretanto,
você pode aumentar substancialmente a legibilidade de seu diagrama, ao mostrar de
onde vem as entradas para o sistema e para onde vão as saídas do sistema.
Para isto nós utilizamos caixas-fonte/destino.
Uma fonte ou destino é uma pessoa ou empresa, repousando fora do contexto do
sistema, que é o originador ou o receptor de dados do sistema.
CLIENTE BANCO CENTRAL
1 4
3
2 5
BANCÁRIOS BANCO
CORRESPONDENTE

5. INSTRUÇÕES PARA DESENHAR UM DFD
1. Identifique todos os fluxos de dados em rede de entrada e saída. Trace-os em
torno da parte externa de seu diagrama.
2. Construa o seu caminho de entradas para saídas.
3. Rotule todos os fluxos de dados de interface cuidadosamente.
4. Rotule as bolhas em termos de suas entradas e suas saídas.
5. Esteja preparado para recomeçar.
EXE.: Imagine uma tarefa bem simples, como por exemplo, o preenchimento manual de
um formulário denominado nota de débito. Neste caso, podemos dizer que a função a
ser executada é preencher nota de débito. Conforme dissemos, para que cada função
seja executada, é necessário que haja dados de entrada, no caso, um formulário de nota
de débito em branco. A saída desta função será uma nota de débito preenchida.
Represente essa situação num diagrama.
PREENCHER
NOTA-DÉBITO-EM-BRANCO NOTA DE NOTA-DÉBITO-PREENCHIDA
DÉBITO
DICIONÁRIO DE DADOS
O modelo funcional é composto de uma representação gráfica e sua descrição
dos componentes do modelo: entidades externas, funções, fluxos de dados e depósitos
de dados. Para tanto, é usado um sistema que vai guardar informações (metadados)
sobre os sistemas de nosso interesse, denominado dicionário de dados.
Um dicionário de dados é um repositório de informações sobre os componentes
do sistema. Para descrever os componentes do sistema, devemos adotar uma linguagem
apropriada. Adotaremos uma linguagem baseada no livro de T. De Marco, para
apresentar os dados de um fluxo de dados.
Utilizaremos os seguintes símbolos:
SÍMBOLO SIGNIFICADO
= É equivalente a
{} Ou
* (min. – máx.) Repetições
[] Opcional
@ Chave
%% Comentário
Descrição dos fluxos de dados
Composição do fluxo de dados denominado FATURA-CLIENTE do DFD a
seguir:

6. CEIRO DEPT.
FINAN
PAGAMENTO-CLIENTE TÓRIO- PLANEJAMENTO
CLIENTE PEDIDO-CLIENTE RELA
CIA.
FATURA-CLIENTE
END-VIDADA
COMI
SSÃO-
VEND
EDOR
A ES
MEND
ENCO DOR
DEPT.
ORNECE FINANCEIRO
FORNECEDOR FATURA-F
PAGAMENTO
D.D.
FATURA-CLIENTE
cod.cliente + Cod.cliente {CPF-cliente % se pessoa física % CGC-cliente % se pessoa jurídica % }
valor fatura +
endereço + Produto= código + Endereço= rua +
num. fatura + nome + bairro +
produto valor + cidade +
quantidade + [CEP] +
categoria estado
A leitura da descrição nos dá conta de que:
o No caso de CEP, vemos que foi definido como sendo um dado opcional;
o Para exemplificar a utilização do símbolo que serve para expressar o caso em
que apenas uma das alternativas é válida, foi apresentada a definição de
cód.cliente que, dependendo do tipo de cliente pode ser identificado pelo CPF
ou pelo CGC.
Pode-se imaginar um dicionário de dados como um sistema de apoio à
especificação do sistema em desenvolvimento, uma vez que todas as definições dos
componentes do sistema ali estão armazenadas.
Pode-se imaginar um dicionário de dados como sendo um fichário que contem uma
ficha para cada componente do sistema.
