1. Microcontroladores PIC
André Luís Marques Marcato
andre.marcato@ufjf.edu.br
Leandro Mattos Braga
cebolinhajf@globo.com

2. 2

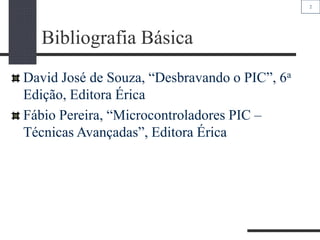

Bibliografia Básica
David José de Souza, “Desbravando o PIC”, 6a
Edição, Editora Érica
Fábio Pereira, “Microcontroladores PIC –
Técnicas Avançadas”, Editora Érica

3. 3

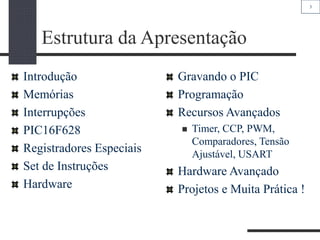

Estrutura da Apresentação
Introdução
Memórias
Interrupções
PIC16F628
Registradores Especiais
Set de Instruções
Hardware
Gravando o PIC
Programação
Recursos Avançados
 Timer, CCP, PWM,
Comparadores, Tensão
Ajustável, USART
Hardware Avançado
Projetos e Muita Prática !

4. 4
AArquitetura Havard e a
Filosofia RISC
Os microcontroladores PIC apresentam arquitetura
Havard.
 1 barramento para dados (8 bits) e outro para instruções (12, 14
ou 16 bits)
 RISC
Maior parte dos microcontroladores tradicionais
apresentam arquitetura tipo Von-Neumann.
 1 único barramento para dados e instruções (8 bits)
 CISC

5. 5

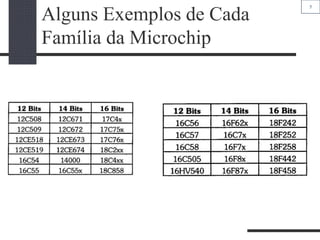

Alguns Exemplos de Cada
Família da Microchip

6. 6

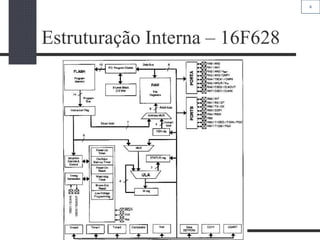

Estruturação Interna – 16F628

7. 7

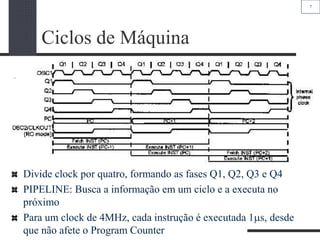

Ciclos de Máquina
Divide clock por quatro, formando as fases Q1, Q2, Q3 e Q4
PIPELINE: Busca a informação em um ciclo e a executa no
próximo
Para um clock de 4MHz, cada instrução é executada 1s, desde
que não afete o Program Counter

8. 8

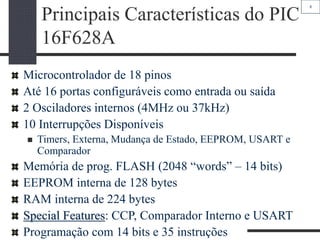

Principais Características do PIC
16F628A
Microcontrolador de 18 pinos
Até 16 portas configuráveis como entrada ou saída
2 Osciladores internos (4MHz ou 37kHz)
10 Interrupções Disponíveis
 Timers, Externa, Mudança de Estado, EEPROM, USART e
Comparador
Memória de prog. FLASH (2048 “words” – 14 bits)
EEPROM interna de 128 bytes
RAM interna de 224 bytes
Special Features: CCP, Comparador Interno e USART
Programação com 14 bits e 35 instruções

9. 9

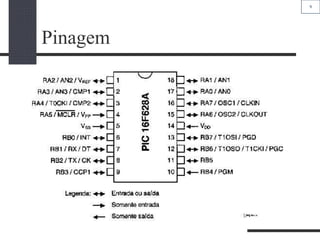

Pinagem

10. 10

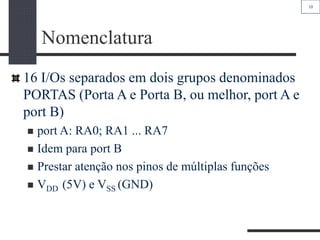

Nomenclatura
16 I/Os separados em dois grupos denominados
PORTAS (Porta A e Porta B, ou melhor, port A e
port B)
 port A: RA0; RA1 ... RA7
 Idem para port B
 Prestar atenção nos pinos de múltiplas funções
 VDD (5V) e VSS (GND)

11. 11

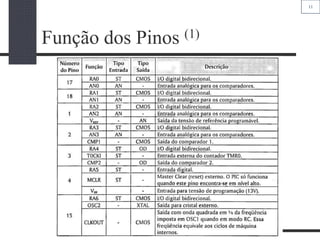

Função dos Pinos (1)

12. 12

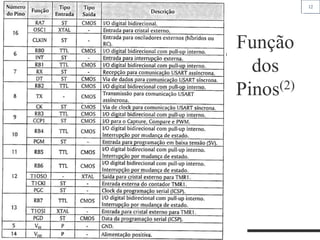

Função
dos
Pinos(2)

13. 13
Características Elétricas
Temperatura de trabalho: -40oC até +125oC
Tensão de Trabalho (em relação a Vss): 3.0V a 5.5V
Voltagem máxima no pino VDD (em relação ao VSS): -0.3V até +6.5V
Voltagem máxima no pino MCLR (em relação ao VSS): -0.3V até +14V
Voltagem máxima nos demais pinos (em relação ao VSS): -0.3V até (VDD+0.3V)
Dissipação máxima de potência: 800mW
Corrente máxima de saída do pino VSS: 300mA
Corrente máxima de entrada no pino VDD: 250mA
Corrente máxima de a saída de um pino (qdo em VSS) : 25mA
Corrente máxima de saída de um pino (qdo em VDD): 25mA
Correntes máximas de entrada e saída (PORTB + PORTB): 200mA

14. 14

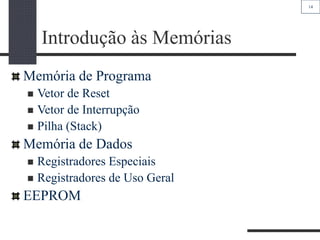

Introdução às Memórias
Memória de Programa
 Vetor de Reset
 Vetor de Interrupção
 Pilha (Stack)
Memória de Dados
 Registradores Especiais
 Registradores de Uso Geral
EEPROM

15. 15

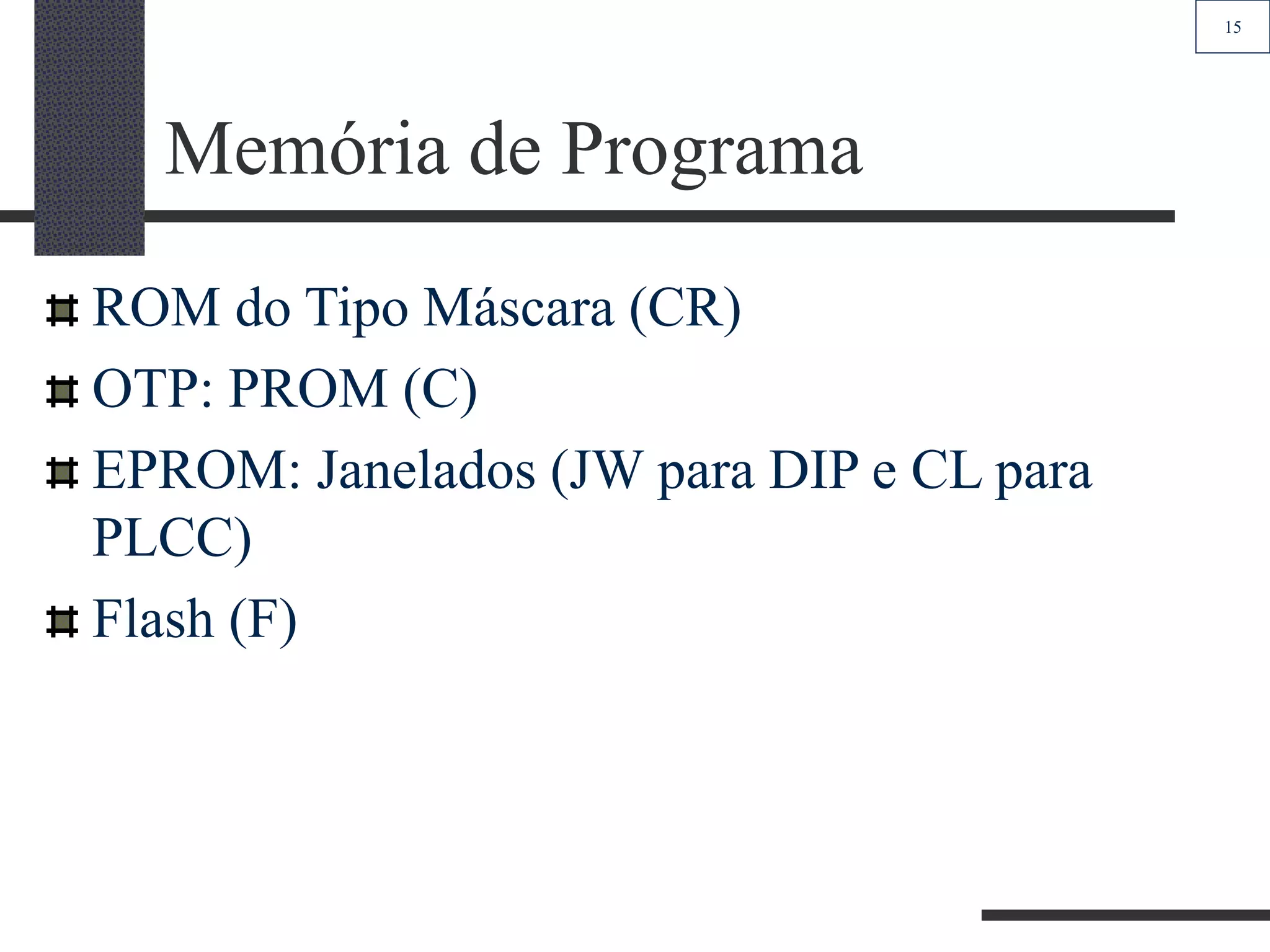

Memória de Programa
ROM do Tipo Máscara (CR)
OTP: PROM (C)
EPROM: Janelados (JW para DIP e CL para
PLCC)
Flash (F)

16. 16

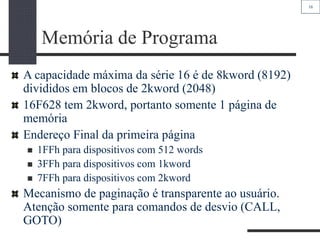

Memória de Programa
A capacidade máxima da série 16 é de 8kword (8192)
divididos em blocos de 2kword (2048)
16F628 tem 2kword, portanto somente 1 página de
memória
Endereço Final da primeira página
 1FFh para dispositivos com 512 words
 3FFh para dispositivos com 1kword
 7FFh para dispositivos com 2kword
Mecanismo de paginação é transparente ao usuário.
Atenção somente para comandos de desvio (CALL,
GOTO)

17. 17

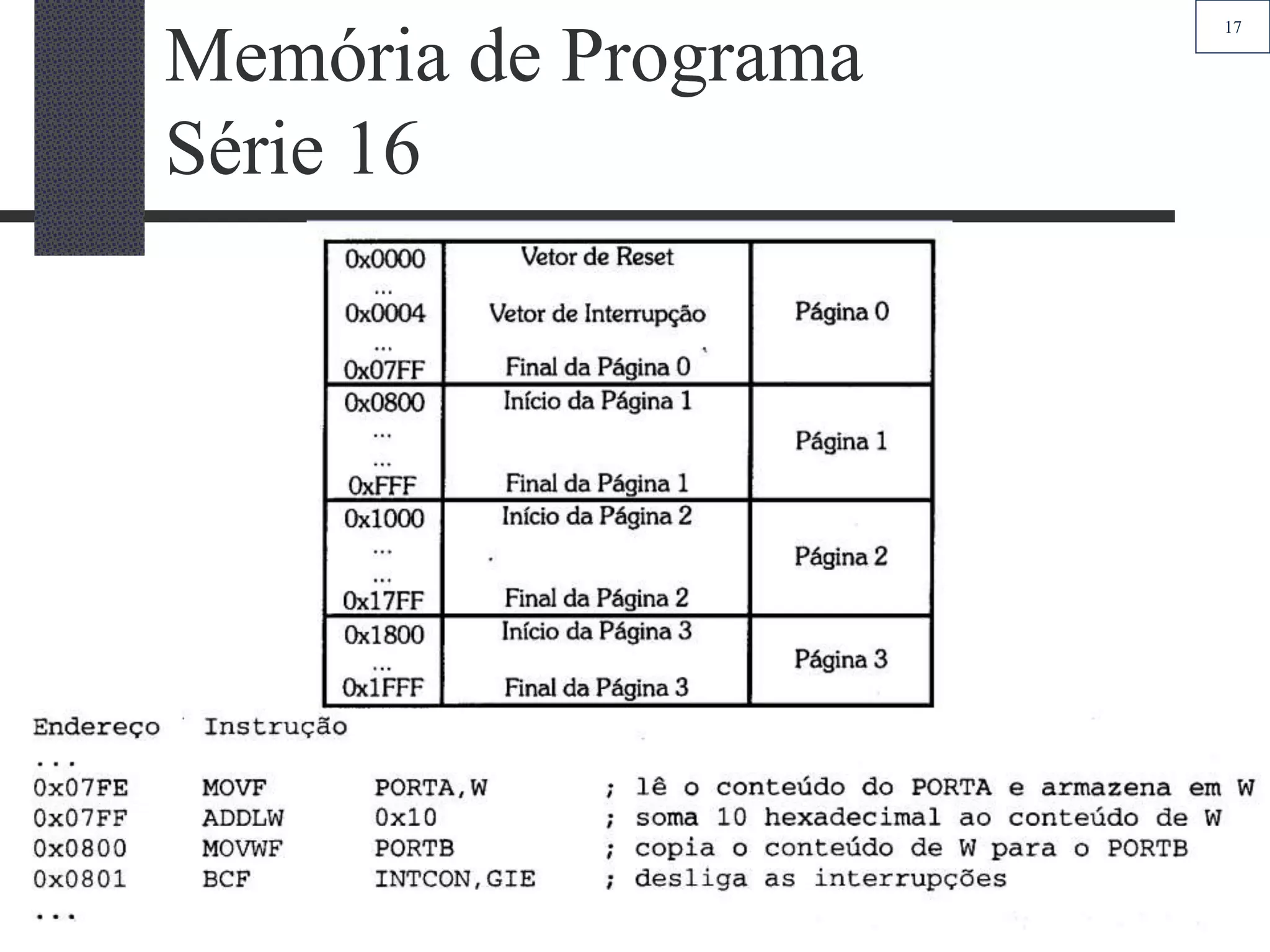

Memória de Programa
Série 16

18. 18

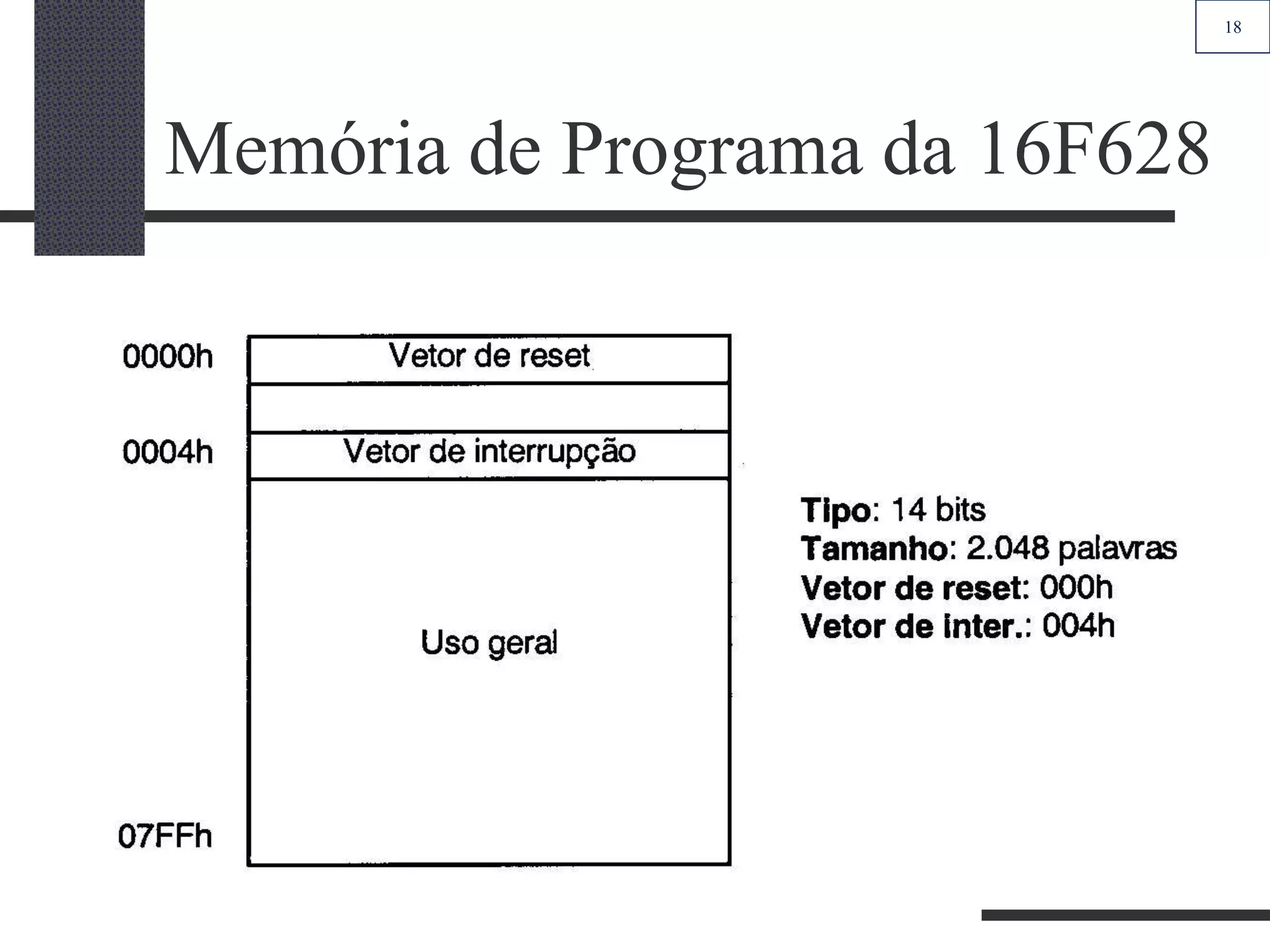

Memória de Programa da 16F628

19. 19

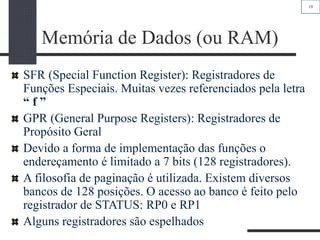

Memória de Dados (ou RAM)
SFR (Special Function Register): Registradores de
Funções Especiais. Muitas vezes referenciados pela letra
“ f ”
GPR (General Purpose Registers): Registradores de
Propósito Geral
Devido a forma de implementação das funções o
endereçamento é limitado a 7 bits (128 registradores).
A filosofia de paginação é utilizada. Existem diversos
bancos de 128 posições. O acesso ao banco é feito pelo
registrador de STATUS: RP0 e RP1
Alguns registradores são espelhados

20. 20

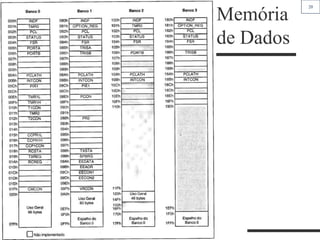

Memória
de Dados

21. 21

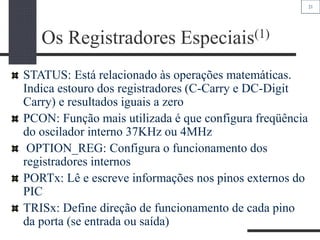

Os Registradores Especiais(1)
STATUS: Está relacionado às operações matemáticas.
Indica estouro dos registradores (C-Carry e DC-Digit
Carry) e resultados iguais a zero
PCON: Função mais utilizada é que configura freqüência
do oscilador interno 37KHz ou 4MHz
OPTION_REG: Configura o funcionamento dos
registradores internos
PORTx: Lê e escreve informações nos pinos externos do
PIC
TRISx: Define direção de funcionamento de cada pino
da porta (se entrada ou saída)

22. 22

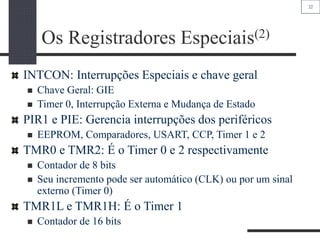

Os Registradores Especiais(2)
INTCON: Interrupções Especiais e chave geral
 Chave Geral: GIE
 Timer 0, Interrupção Externa e Mudança de Estado
PIR1 e PIE: Gerencia interrupções dos periféricos
 EEPROM, Comparadores, USART, CCP, Timer 1 e 2
TMR0 e TMR2: É o Timer 0 e 2 respectivamente
 Contador de 8 bits
 Seu incremento pode ser automático (CLK) ou por um sinal
externo (Timer 0)
TMR1L e TMR1H: É o Timer 1
 Contador de 16 bits

23. 23
Os Registradores Especiais(3)
EEPROM
 Utiliza os registradores EEADR e EEDATA que controlam
leitura e escrita da EEPROM interna
 O controle é feito pelos registradores EECON1 e EECON2
Módulo CCP
 3 registradores (CCP1COM, CCPR1H e CCPR1L)
Módulo Voltagem de Referência
 VRCON
 Gera voltagem de referência através de malha R2R interna
Endereçamento Indireto
 FSR (apontador)
 INDF (espelho do apontador)

24. 24
Registrador W
Pode ser utilizado como destino de diversas operações aritméticas
e lógicas
Não está mapeado na memória RAM
É utilizado principalmente como ponte entre os registradores “ f ”,
pois não é possível trocar dados diretamente entre eles
A instrução MOVF copia a informação do registrador “ f ” para W
A instrução MOVWF copia a informação do registrador W para “
f ”

25. 25

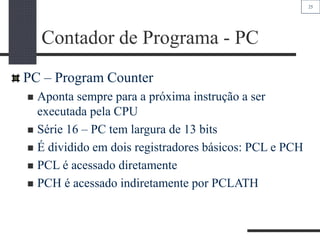

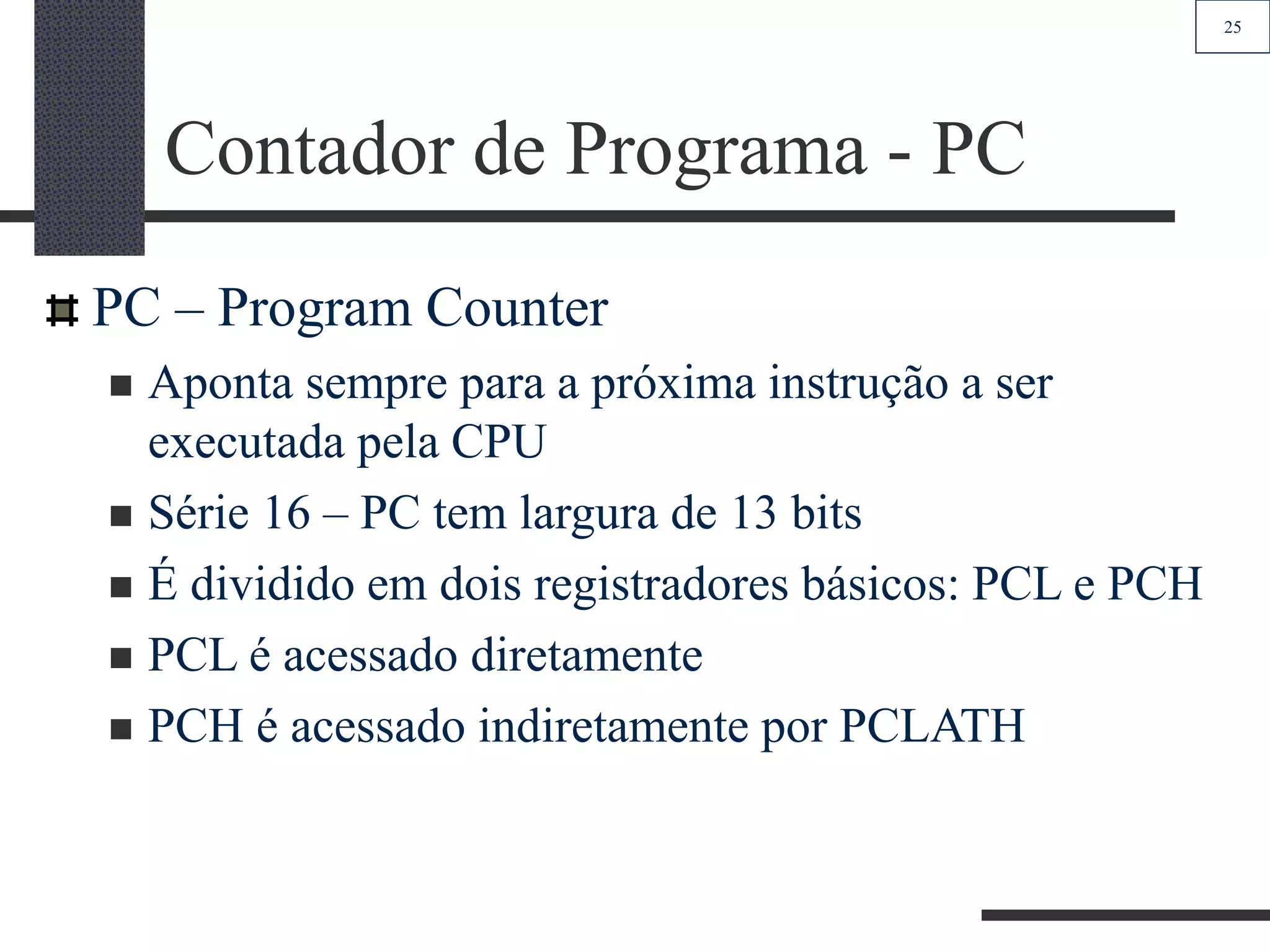

Contador de Programa - PC
PC – Program Counter
 Aponta sempre para a próxima instrução a ser
executada pela CPU
 Série 16 – PC tem largura de 13 bits
 É dividido em dois registradores básicos: PCL e PCH
 PCL é acessado diretamente
 PCH é acessado indiretamente por PCLATH

26. 26

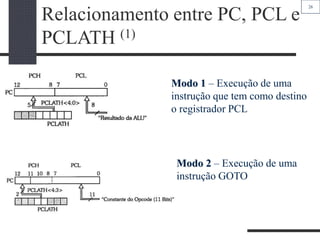

Relacionamento entre PC, PCL e
PCLATH (1)
Modo 1 – Execução de uma
instrução que tem como destino
o registrador PCL
Modo 2 – Execução de uma
instrução GOTO

27. 27

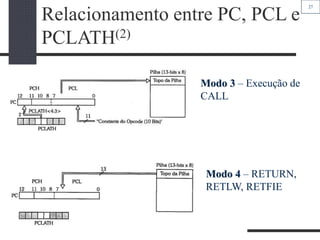

Relacionamento entre PC, PCL e
PCLATH(2)
Modo 3 – Execução de
CALL
Modo 4 – RETURN,
RETLW, RETFIE

28. 28
Pilha (Stack)
Não está localizada na área de memória RAM
Tamanho: 8 posições de 13 bits
LIFO (Last In First Out) Circular
Não há instruções para manipular diretamente a pilha
Não permite armazenamento de dados, apenas endereços

29. 29
Introdução às Interrupções
Serve para interromper o programa imediatamente
Em função da interrupção solicitada uma atitude pode ser tomada
instantaneamente
Após uma interrupção, o programa é interrompido, e uma função
específica (definida pelo programador é executada)
Tipos: Timer(3); Externa; Mudança de Estado; Fim de Escrita na
EEPROM; Comparador; USAR; Módulo CCP
Nos PICs todas as interrupções são mascaráveis
Latência: Atraso entre o instante de ocorrência de um evento de
interrupção e o efetivo desvio para o vetor de interrupções (nos
PICs o endereço 0x0004)
 Síncronas: Três ciclos de instruções
 Assíncronas: De 3 a 3,75 ciclos de instruções

30. 30

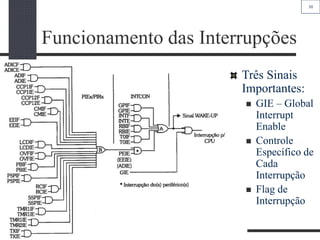

Funcionamento das Interrupções
Três Sinais
Importantes:
 GIE – Global
Interrupt
Enable
 Controle
Específico de
Cada
Interrupção
 Flag de
Interrupção

31. 31

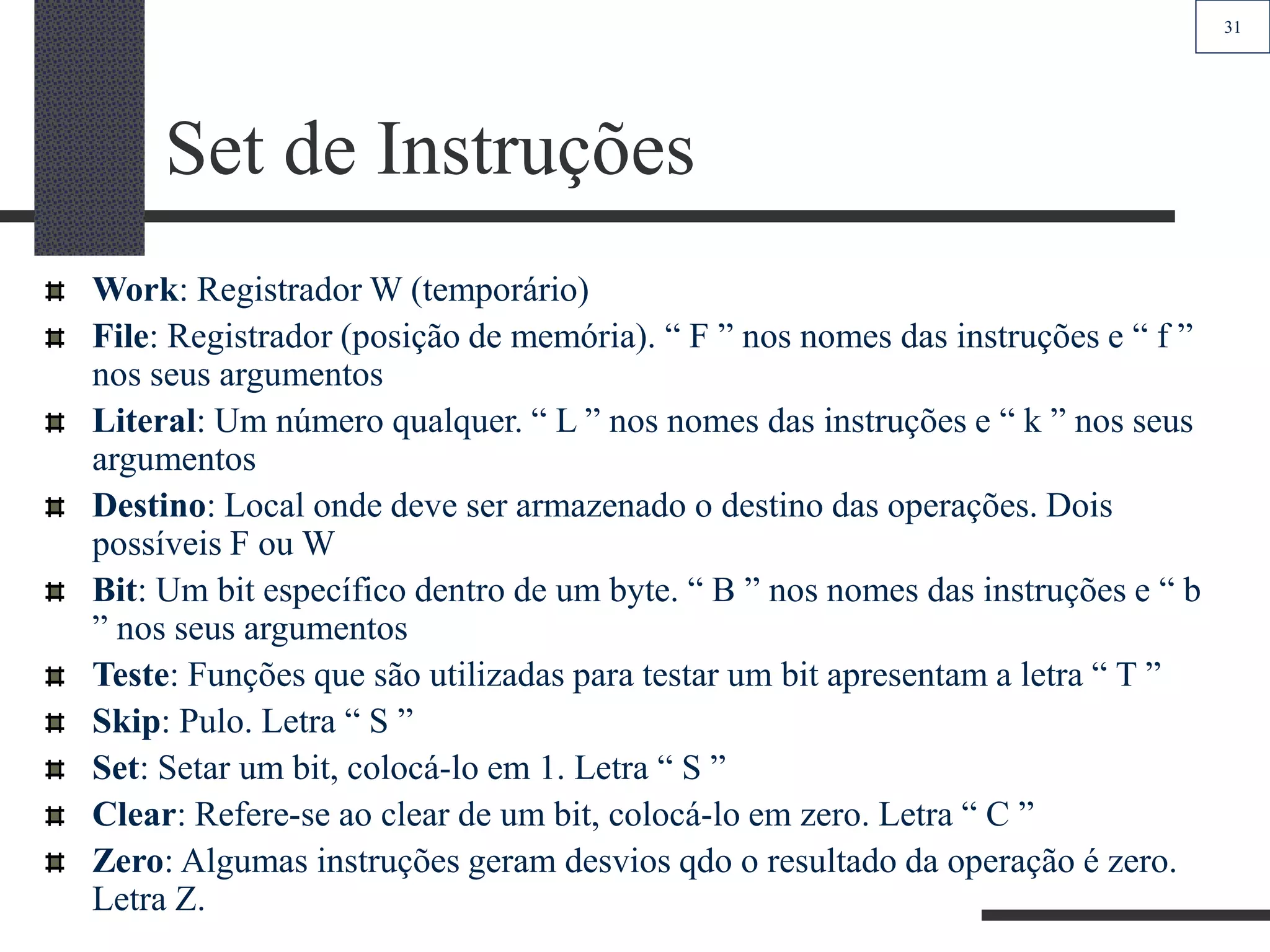

Set de Instruções
Work: Registrador W (temporário)
File: Registrador (posição de memória). “ F ” nos nomes das instruções e “ f ”
nos seus argumentos
Literal: Um número qualquer. “ L ” nos nomes das instruções e “ k ” nos seus
argumentos
Destino: Local onde deve ser armazenado o destino das operações. Dois
possíveis F ou W
Bit: Um bit específico dentro de um byte. “ B ” nos nomes das instruções e “ b
” nos seus argumentos
Teste: Funções que são utilizadas para testar um bit apresentam a letra “ T ”
Skip: Pulo. Letra “ S ”
Set: Setar um bit, colocá-lo em 1. Letra “ S ”
Clear: Refere-se ao clear de um bit, colocá-lo em zero. Letra “ C ”
Zero: Algumas instruções geram desvios qdo o resultado da operação é zero.
Letra Z.

32. 32

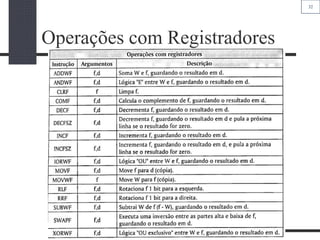

Operações com Registradores

33. 33

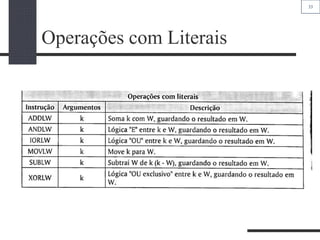

Operações com Literais

34. 34

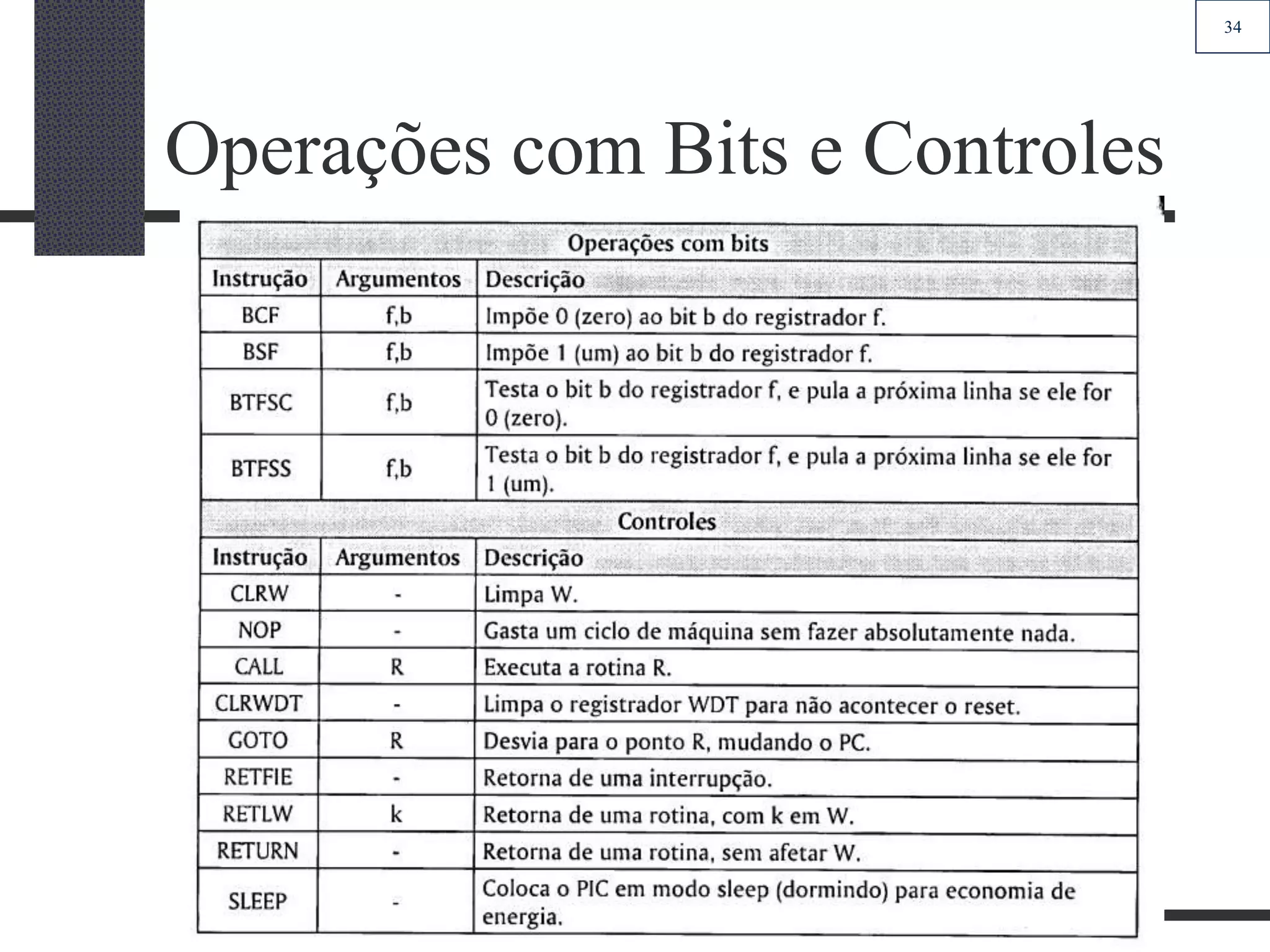

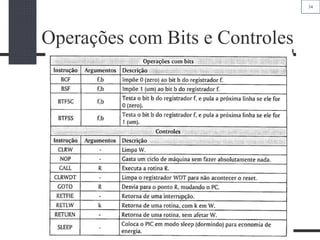

Operações com Bits e Controles

35. 35

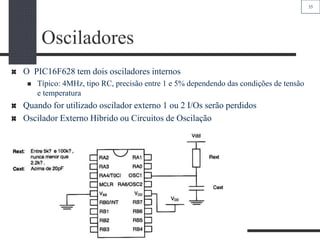

Osciladores
O PIC16F628 tem dois osciladores internos
 Típico: 4MHz, tipo RC, precisão entre 1 e 5% dependendo das condições de tensão
e temperatura
Quando for utilizado oscilador externo 1 ou 2 I/Os serão perdidos
Oscilador Externo Híbrido ou Circuitos de Oscilação
Oscilador Externo Tipo RC:

36. 36
Ressoador (ou Ressonador
Cerâmico)

37. 37

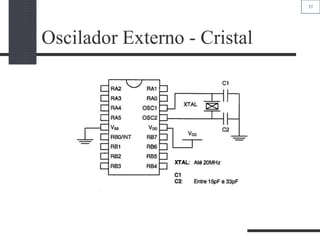

Oscilador Externo - Cristal

38. 38

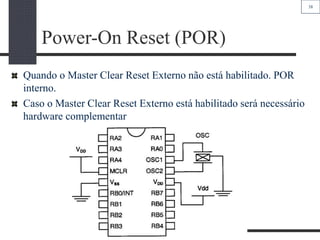

Power-On Reset (POR)
Quando o Master Clear Reset Externo não está habilitado. POR
interno.
Caso o Master Clear Reset Externo está habilitado será necessário
hardware complementar
