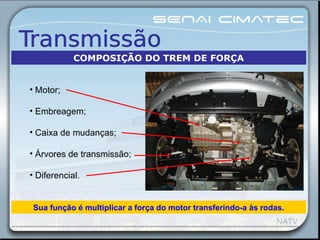

TRANSMISSÃO
• Motor;
• Embreagem;
• Caixa de mudanças;
• Árvores de transmissão;
• Diferencial.
Sua função é multiplicar a força do motor transferindo-a às rodas.
COMPOSIÇÃO DO TREM DE FORÇA
TIPOS DE CAIXA
DE MUDANÇAS

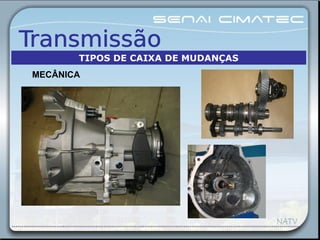

TIPOS DE CAIXA DE MUDANÇAS
MECÂNICA

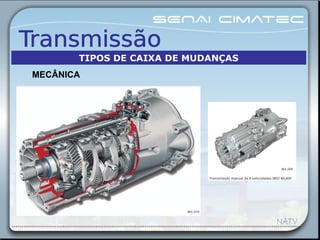

TIPOS DE CAIXA DE MUDANÇAS
MECÂNICA

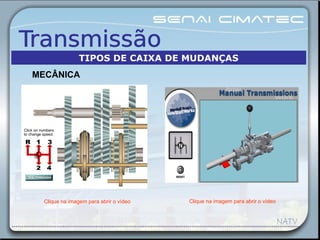

TIPOS DE CAIXA DE MUDANÇAS
Clique na imagem para abrir o vídeo Clique na imagem para abrir o vídeo
MECÂNICA
TIPOS DE CAIXA DE MUDANÇAS

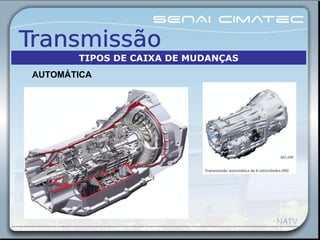

AUTOMÁTICA
TIPOS DE CAIXA DE MUDANÇAS

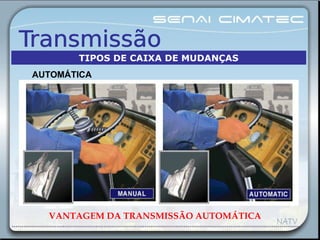

VANTAGEM DA TRANSMISSÃO AUTOMÁTICA
AUTOMÁTICA
TIPOS DE CAIXA DE MUDANÇAS
VANTAGEM DA TRANSMISSÃO AUTOMÁTICA
AUTOMÁTICA
TIPOS DE CAIXA DE MUDANÇAS
Todo conjunto propulsor está localizado na frente do veículo.
COMPACTA
APLICAÇÃO
Conjunto Diferencial
APLICAÇÃO DA
CAIXA DE
MUDANÇAS

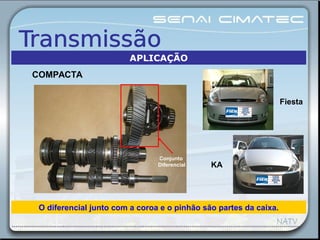

KA
Fiesta
O diferencial junto com a coroa e o pinhão são partes da caixa.
Conjunto
Diferencial
COMPACTA
APLICAÇÃO

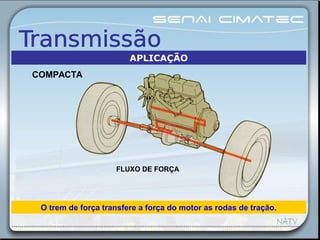

O trem de força transfere a força do motor as rodas de tração.
FLUXO DE FORÇA
COMPACTA
APLICAÇÃO

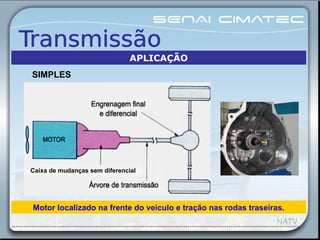

Caixa de mudanças sem diferencial
Motor localizado na frente do veículo e tração nas rodas traseiras.
SIMPLES
APLICAÇÃO
Ranger
F-250
Caixa sem conjunto diferencial, pois encontra-se no eixo traseiro.
SIMPLES
APLICAÇÃO

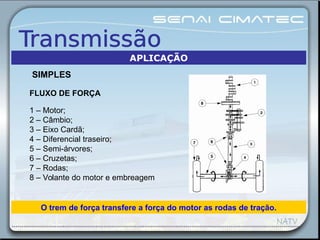

FLUXO DE FORÇA
1 – Motor;
2 – Câmbio;
3 – Eixo Cardã;
4 – Diferencial traseiro;
5 – Semi-árvores;
6 – Cruzetas;
7 – Rodas;
8 – Volante do motor e embreagem
O trem de força transfere a força do motor as rodas de tração.
SIMPLES
APLICAÇÃO
TRAÇÃO NAS RODAS DIANTEIRAS
1 – Motor
2 – Caixa de mudanças
3 – Diferencial
4 – Semi-árvores
Quando a força do motor é transferida somente as rodas dianteiras.
Tipos de Conjunto
de tração
CONJUNTO DE TRAÇÃO

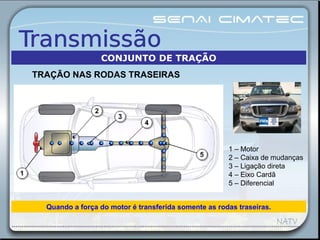

1 – Motor
2 – Caixa de mudanças
3 – Ligação direta
4 – Eixo Cardã
5 – Diferencial
Quando a força do motor é transferida somente as rodas traseiras.
TRAÇÃO NAS RODAS TRASEIRAS
CONJUNTO DE TRAÇÃO

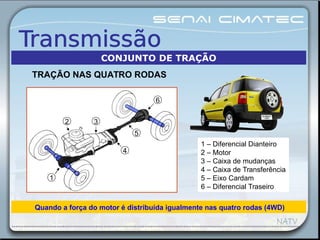

1 – Diferencial Dianteiro
2 – Motor
3 – Caixa de mudanças
4 – Caixa de Transferência
5 – Eixo Cardam
6 – Diferencial Traseiro
Quando a força do motor é distribuída igualmente nas quatro rodas (4WD)
1
2 3
4
5
6
TRAÇÃO NAS QUATRO RODAS
CONJUNTO DE TRAÇÃO
Diferencial
Traseiro
Diferencial
Dianteiro
Caixa de
Transferência Caixa de
Mudança
Eixo Cardã
TRAÇÃO NAS QUATRO RODAS
CONJUNTO DE TRAÇÃO

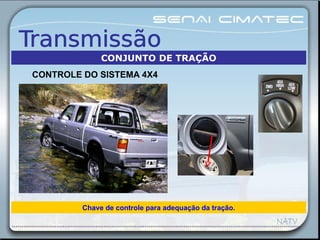

Chave de controle para adequação da tração.
CONTROLE DO SISTEMA 4X4
CONJUNTO DE TRAÇÃO
Controla o fluxo de força entre o motor a caixa de mudanças.
COMPONENTES
CONJUNTO DE EMBREAGEM
COMPONENTES

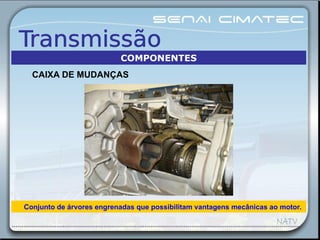

Conjunto de árvores engrenadas que possibilitam vantagens mecânicas ao motor.
CAIXA DE MUDANÇAS
COMPONENTES

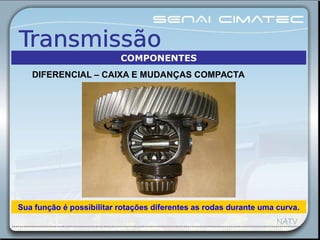

Sua função é possibilitar rotações diferentes as rodas durante uma curva.
DIFERENCIAL – CAIXA E MUDANÇAS COMPACTA
COMPONENTES

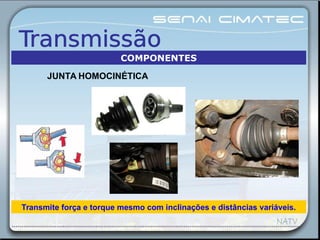

JUNTA HOMOCINÉTICA
Transmite força e torque mesmo com inclinações e distâncias variáveis.

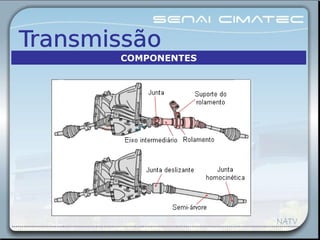

COMPONENTES

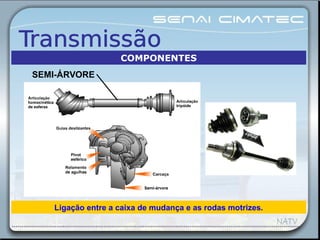

Ligação entre a caixa de mudança e as rodas motrizes.
SEMI-ÁRVORE
COMPONENTES
COMPONENTES

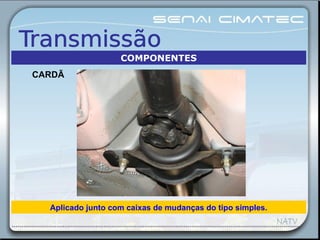

Aplicado junto com caixas de mudanças do tipo simples.
CARDÃ
COMPONENTES

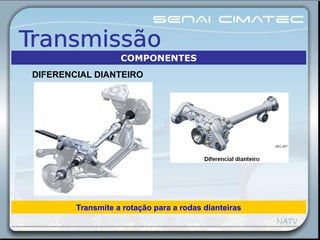

Transmite a rotação para a rodas dianteiras
DIFERENCIAL DIANTEIRO
COMPONENTES

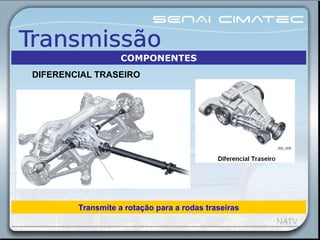

Transmite a rotação para a rodas traseiras
DIFERENCIAL TRASEIRO
COMPONENTES

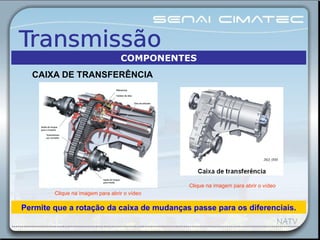

Permite que a rotação da caixa de mudanças passe para os diferenciais.
CAIXA DE TRANSFERÊNCIA
COMPONENTES
Clique na imagem para abrir o vídeo
Clique na imagem para abrir o vídeo

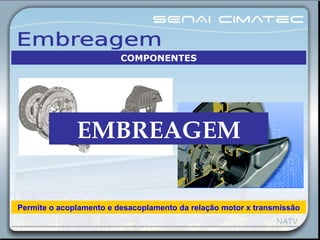

EMBREAGEM
Permite o acoplamento e desacoplamento da relação motor x transmissão
COMPONENTES

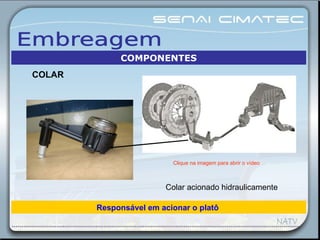

Responsável em acionar o platô
Colar acionado hidraulicamente
Clique na imagem para abrir o vídeo
COMPONENTES
COLAR

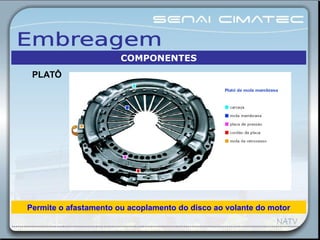

Permite o afastamento ou acoplamento do disco ao volante do motor
COMPONENTES
PLATÔ

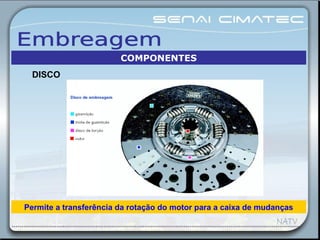

Permite a transferência da rotação do motor para a caixa de mudanças
COMPONENTES
DISCO
Clique na imagem para abrir o vídeo

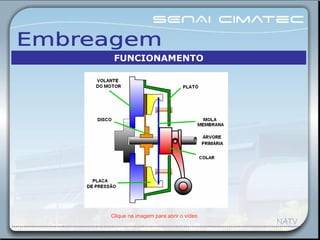

FUNCIONAMENTO
COMPONENTES
SISTEMA HIDRÁULICO
1. Cubo da Embreagem
2. Anel de Aperto
3. Disco de Encosto
4. Discos de Frição
5. Discos de Aço
6. Anel de Aperto
7. Suporte e Molas de Retorno do Pistão
8. Pistão
9. Retentor Exterior do Pistão
10. Retentor Interior do Pistão
11. Alojamento da Embreagem
1. Turbina
2. Estator
3. Impulsor
ESQUEMA DO SISTEMA DE EMBREAGEM PARA TRANSMISSÕES
AUTOMÁTICAS
COMPONENTES
CONVERSOR DE TORQUE

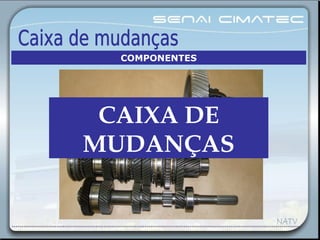

CAIXA DE
MUDANÇAS
COMPONENTES

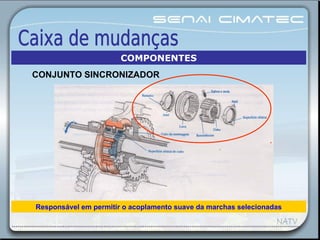

Responsável em permitir o acoplamento suave da marchas selecionadas
COMPONENTES
CONJUNTO SINCRONIZADOR

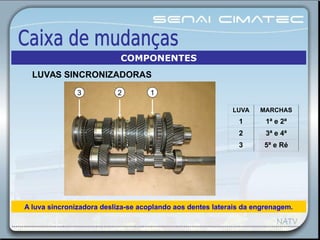

A luva sincronizadora desliza-se acoplando aos dentes laterais da engrenagem.
LUVA MARCHAS
1 1ª e 2ª
2 3ª e 4ª
3 5ª e Ré
123
COMPONENTES
LUVAS SINCRONIZADORAS

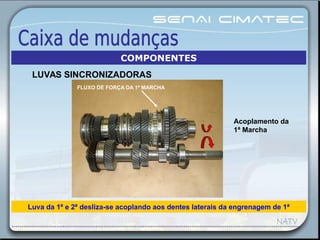

FLUXO DE FORÇA DA 1ª MARCHA
Luva da 1ª e 2ª desliza-se acoplando aos dentes laterais da engrenagem de 1ª
Acoplamento da
1ª Marcha
COMPONENTES
LUVAS SINCRONIZADORAS

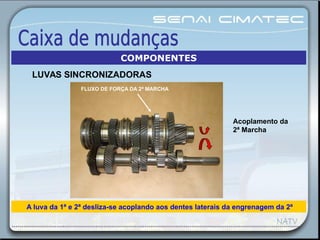

FLUXO DE FORÇA DA 2ª MARCHA
A luva da 1ª e 2ª desliza-se acoplando aos dentes laterais da engrenagem da 2ª
Acoplamento da
2ª Marcha
COMPONENTES
LUVAS SINCRONIZADORAS

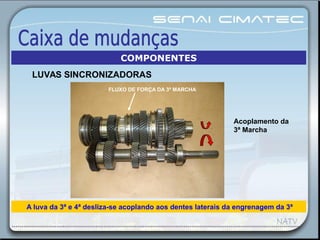

FLUXO DE FORÇA DA 3ª MARCHA
A luva da 3ª e 4ª desliza-se acoplando aos dentes laterais da engrenagem da 3ª
Acoplamento da
3ª Marcha
COMPONENTES
LUVAS SINCRONIZADORAS

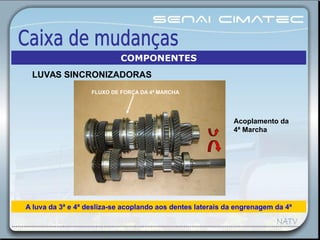

FLUXO DE FORÇA DA 4ª MARCHA
A luva da 3ª e 4ª desliza-se acoplando aos dentes laterais da engrenagem da 4ª
Acoplamento da
4ª Marcha
COMPONENTES
LUVAS SINCRONIZADORAS

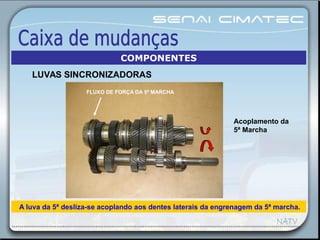

FLUXO DE FORÇA DA 5ª MARCHA
A luva da 5ª desliza-se acoplando aos dentes laterais da engrenagem da 5ª marcha.
Acoplamento da
5ª Marcha
COMPONENTES
LUVAS SINCRONIZADORAS

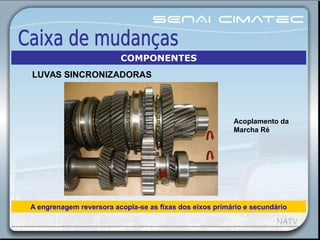

A engrenagem reversora acopla-se as fixas dos eixos primário e secundário
Acoplamento da
Marcha Ré
COMPONENTES
LUVAS SINCRONIZADORAS

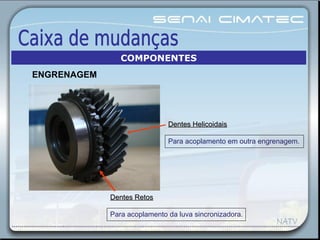

Dentes HelicoidaisDentes Helicoidais
Para acoplamento em outra engrenagem.
Dentes RetosDentes Retos
Para acoplamento da luva sincronizadora.
COMPONENTES
ENGRENAGEM

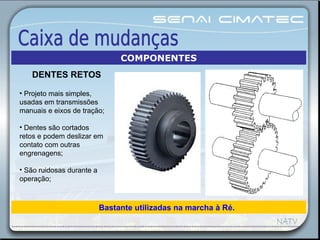

Bastante utilizadas na marcha à Ré.
• Projeto mais simples,
usadas em transmissões
manuais e eixos de tração;
• Dentes são cortados
retos e podem deslizar em
contato com outras
engrenagens;
• São ruidosas durante a
operação;
COMPONENTES
DENTES RETOS
Tipo mais comum usadas em transmissões e eixos de tração;
• Cortadas em ângulo em relação ao eixo
de rotação;
• Dois ou mais dentes sempre em contato
durante engrenamento;
• Operação mais silenciosa;
• Não podem deslizar, entrando e saindo
de contato com a engrenagem mais
próxima;
• Usadas para todas as marchas à frente,
e em alguns casos também para a
marcha-ré.
COMPONENTES
DENTES HELICOIDAIS

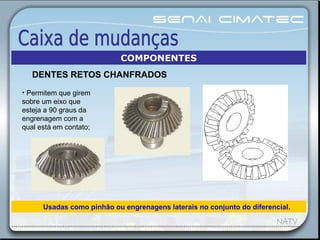

• Permitem que girem
sobre um eixo que
esteja a 90 graus da
engrenagem com a
qual está em contato;
Usadas como pinhão ou engrenagens laterais no conjunto do diferencial.
COMPONENTES
DENTES RETOS CHANFRADOS

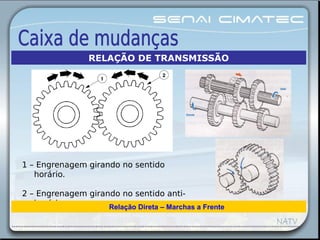

1 – Engrenagem girando no sentido
horário.
2 – Engrenagem girando no sentido anti-
horário Relação Direta – Marchas a Frente
RELAÇÃO DE TRANSMISSÃO

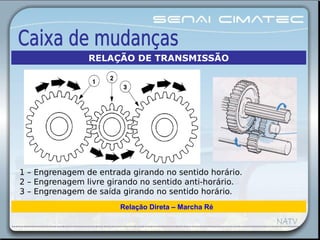

1 – Engrenagem de entrada girando no sentido horário.
2 – Engrenagem livre girando no sentido anti-horário.
3 – Engrenagem de saída girando no sentido horário.
Relação Direta – Marcha Ré
RELAÇÃO DE TRANSMISSÃO

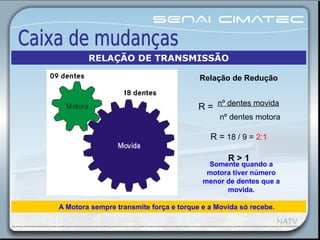

A Motora sempre transmite força e torque e a Movida só recebe.
Relação de Redução
R = nº dentes movida
nº dentes motora
R = 18 / 9 = 2:1
R > 1
Somente quando a
motora tiver número
menor de dentes que a
movida.
RELAÇÃO DE TRANSMISSÃO

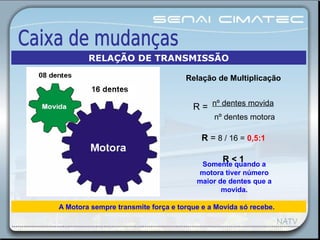

A Motora sempre transmite força e torque e a Movida só recebe.
Relação de Multiplicação
R = nº dentes movida
nº dentes motora
R = 8 / 16 = 0,5:1
R < 1
Somente quando a
motora tiver número
maior de dentes que a
movida.
RELAÇÃO DE TRANSMISSÃO

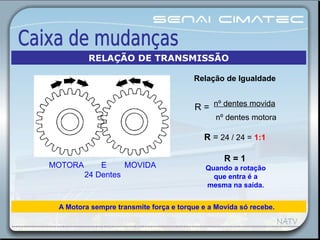

A Motora sempre transmite força e torque e a Movida só recebe.
Relação de Igualdade
R = nº dentes movida
nº dentes motora
R = 24 / 24 = 1:1
R = 1
MOTORA E MOVIDA
24 Dentes
Quando a rotação
que entra é a
mesma na saída.
RELAÇÃO DE TRANSMISSÃO

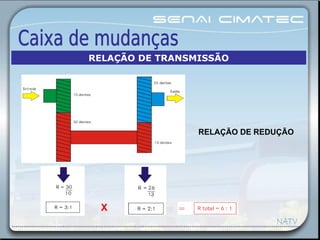

50
rpm
X
RELAÇÃO DE REDUÇÃO
RELAÇÃO DE TRANSMISSÃO

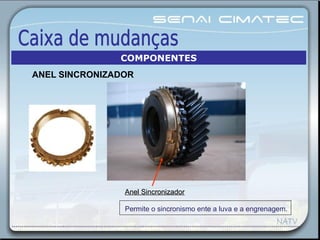

Anel SincronizadorAnel Sincronizador
Permite o sincronismo ente a luva e a engrenagem.
COMPONENTES
ANEL SINCRONIZADOR

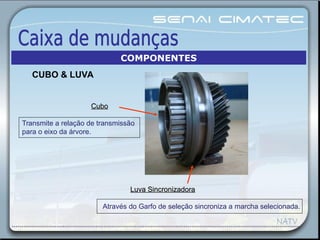

Luva SincronizadoraLuva Sincronizadora
Através do Garfo de seleção sincroniza a marcha selecionada.
CuboCubo
Transmite a relação de transmissão
para o eixo da árvore.
COMPONENTES
CUBO & LUVA

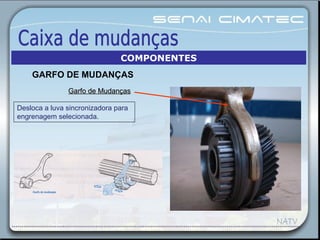

Garfo de MudançasGarfo de Mudanças
Desloca a luva sincronizadora para
engrenagem selecionada.
COMPONENTES
GARFO DE MUDANÇAS

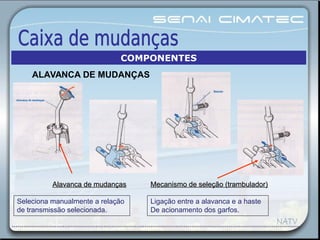

Alavanca de mudançasAlavanca de mudanças
Seleciona manualmente a relação
de transmissão selecionada.
Mecanismo de seleção (trambulador)Mecanismo de seleção (trambulador)
Ligação entre a alavanca e a haste
De acionamento dos garfos.
COMPONENTES
ALAVANCA DE MUDANÇAS

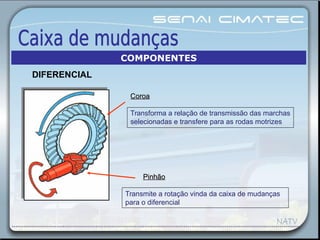

CoroaCoroa
Transforma a relação de transmissão das marchas
selecionadas e transfere para as rodas motrizes
PinhãoPinhão
Transmite a rotação vinda da caixa de mudanças
para o diferencial
COMPONENTES

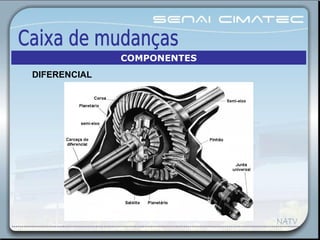

DIFERENCIAL
COMPONENTES
DIFERENCIAL

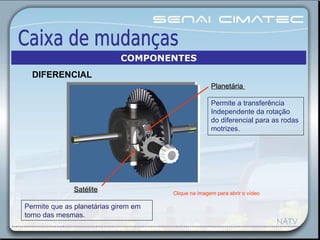

PlanetáriaPlanetária
Permite a transferência
Independente da rotação
do diferencial para as rodas
motrizes.
SatéliteSatélite
Permite que as planetárias girem em
torno das mesmas.
Clique na imagem para abrir o vídeo
COMPONENTES
DIFERENCIAL

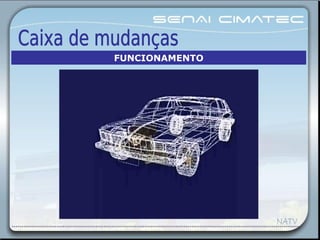

FUNCIONAMENTO
Senai ba-transmissoroberto-121119205750-phpapp02

Senai ba-transmissoroberto-121119205750-phpapp02

  • 1.
  • 2.
    • Motor; • Embreagem; •Caixa de mudanças; • Árvores de transmissão; • Diferencial. Sua função é multiplicar a força do motor transferindo-a às rodas. COMPOSIÇÃO DO TREM DE FORÇA
  • 3.
  • 4.
  • 5.
  • 6.
    Clique na imagempara abrir o vídeo Clique na imagem para abrir o vídeo MECÂNICA TIPOS DE CAIXA DE MUDANÇAS
  • 7.
  • 8.
  • 9.
  • 10.
    Todo conjunto propulsorestá localizado na frente do veículo. COMPACTA APLICAÇÃO Conjunto Diferencial APLICAÇÃO DA  CAIXA DE  MUDANÇAS
  • 11.
    KA Fiesta O diferencial juntocom a coroa e o pinhão são partes da caixa. Conjunto Diferencial COMPACTA APLICAÇÃO
  • 12.
    O trem deforça transfere a força do motor as rodas de tração. FLUXO DE FORÇA COMPACTA APLICAÇÃO
  • 13.
    Caixa de mudançassem diferencial Motor localizado na frente do veículo e tração nas rodas traseiras. SIMPLES APLICAÇÃO
  • 14.
    Ranger F-250 Caixa sem conjuntodiferencial, pois encontra-se no eixo traseiro. SIMPLES APLICAÇÃO
  • 15.
    FLUXO DE FORÇA 1– Motor; 2 – Câmbio; 3 – Eixo Cardã; 4 – Diferencial traseiro; 5 – Semi-árvores; 6 – Cruzetas; 7 – Rodas; 8 – Volante do motor e embreagem O trem de força transfere a força do motor as rodas de tração. SIMPLES APLICAÇÃO
  • 16.
    TRAÇÃO NAS RODASDIANTEIRAS 1 – Motor 2 – Caixa de mudanças 3 – Diferencial 4 – Semi-árvores Quando a força do motor é transferida somente as rodas dianteiras. Tipos de Conjunto  de tração CONJUNTO DE TRAÇÃO
  • 17.
    1 – Motor 2– Caixa de mudanças 3 – Ligação direta 4 – Eixo Cardã 5 – Diferencial Quando a força do motor é transferida somente as rodas traseiras. TRAÇÃO NAS RODAS TRASEIRAS CONJUNTO DE TRAÇÃO
  • 18.
    1 – DiferencialDianteiro 2 – Motor 3 – Caixa de mudanças 4 – Caixa de Transferência 5 – Eixo Cardam 6 – Diferencial Traseiro Quando a força do motor é distribuída igualmente nas quatro rodas (4WD) 1 2 3 4 5 6 TRAÇÃO NAS QUATRO RODAS CONJUNTO DE TRAÇÃO
  • 19.
    Diferencial Traseiro Diferencial Dianteiro Caixa de Transferência Caixade Mudança Eixo Cardã TRAÇÃO NAS QUATRO RODAS CONJUNTO DE TRAÇÃO
  • 20.
    Chave de controlepara adequação da tração. CONTROLE DO SISTEMA 4X4 CONJUNTO DE TRAÇÃO
  • 21.
    Controla o fluxode força entre o motor a caixa de mudanças. COMPONENTES CONJUNTO DE EMBREAGEM COMPONENTES
  • 22.
    Conjunto de árvoresengrenadas que possibilitam vantagens mecânicas ao motor. CAIXA DE MUDANÇAS COMPONENTES
  • 23.
    Sua função épossibilitar rotações diferentes as rodas durante uma curva. DIFERENCIAL – CAIXA E MUDANÇAS COMPACTA COMPONENTES
  • 24.
    JUNTA HOMOCINÉTICA Transmite forçae torque mesmo com inclinações e distâncias variáveis. COMPONENTES
  • 25.
    Ligação entre acaixa de mudança e as rodas motrizes. SEMI-ÁRVORE COMPONENTES
  • 26.
  • 27.
    Aplicado junto comcaixas de mudanças do tipo simples. CARDÃ COMPONENTES
  • 28.
    Transmite a rotaçãopara a rodas dianteiras DIFERENCIAL DIANTEIRO COMPONENTES
  • 29.
    Transmite a rotaçãopara a rodas traseiras DIFERENCIAL TRASEIRO COMPONENTES
  • 30.
    Permite que arotação da caixa de mudanças passe para os diferenciais. CAIXA DE TRANSFERÊNCIA COMPONENTES Clique na imagem para abrir o vídeo Clique na imagem para abrir o vídeo
  • 31.
    EMBREAGEM Permite o acoplamentoe desacoplamento da relação motor x transmissão COMPONENTES
  • 32.
    Responsável em acionaro platô Colar acionado hidraulicamente Clique na imagem para abrir o vídeo COMPONENTES COLAR
  • 33.
    Permite o afastamentoou acoplamento do disco ao volante do motor COMPONENTES PLATÔ
  • 34.
    Permite a transferênciada rotação do motor para a caixa de mudanças COMPONENTES DISCO
  • 35.
    Clique na imagempara abrir o vídeo FUNCIONAMENTO
  • 36.
  • 37.
    1. Cubo daEmbreagem 2. Anel de Aperto 3. Disco de Encosto 4. Discos de Frição 5. Discos de Aço 6. Anel de Aperto 7. Suporte e Molas de Retorno do Pistão 8. Pistão 9. Retentor Exterior do Pistão 10. Retentor Interior do Pistão 11. Alojamento da Embreagem 1. Turbina 2. Estator 3. Impulsor ESQUEMA DO SISTEMA DE EMBREAGEM PARA TRANSMISSÕES AUTOMÁTICAS COMPONENTES CONVERSOR DE TORQUE
  • 38.
  • 39.
    Responsável em permitiro acoplamento suave da marchas selecionadas COMPONENTES CONJUNTO SINCRONIZADOR
  • 40.
    A luva sincronizadoradesliza-se acoplando aos dentes laterais da engrenagem. LUVA MARCHAS 1 1ª e 2ª 2 3ª e 4ª 3 5ª e Ré 123 COMPONENTES LUVAS SINCRONIZADORAS
  • 41.
    FLUXO DE FORÇADA 1ª MARCHA Luva da 1ª e 2ª desliza-se acoplando aos dentes laterais da engrenagem de 1ª Acoplamento da 1ª Marcha COMPONENTES LUVAS SINCRONIZADORAS
  • 42.
    FLUXO DE FORÇADA 2ª MARCHA A luva da 1ª e 2ª desliza-se acoplando aos dentes laterais da engrenagem da 2ª Acoplamento da 2ª Marcha COMPONENTES LUVAS SINCRONIZADORAS
  • 43.
    FLUXO DE FORÇADA 3ª MARCHA A luva da 3ª e 4ª desliza-se acoplando aos dentes laterais da engrenagem da 3ª Acoplamento da 3ª Marcha COMPONENTES LUVAS SINCRONIZADORAS
  • 44.
    FLUXO DE FORÇADA 4ª MARCHA A luva da 3ª e 4ª desliza-se acoplando aos dentes laterais da engrenagem da 4ª Acoplamento da 4ª Marcha COMPONENTES LUVAS SINCRONIZADORAS
  • 45.
    FLUXO DE FORÇADA 5ª MARCHA A luva da 5ª desliza-se acoplando aos dentes laterais da engrenagem da 5ª marcha. Acoplamento da 5ª Marcha COMPONENTES LUVAS SINCRONIZADORAS
  • 46.
    A engrenagem reversoraacopla-se as fixas dos eixos primário e secundário Acoplamento da Marcha Ré COMPONENTES LUVAS SINCRONIZADORAS
  • 47.
    Dentes HelicoidaisDentes Helicoidais Paraacoplamento em outra engrenagem. Dentes RetosDentes Retos Para acoplamento da luva sincronizadora. COMPONENTES ENGRENAGEM
  • 48.
    Bastante utilizadas namarcha à Ré. • Projeto mais simples, usadas em transmissões manuais e eixos de tração; • Dentes são cortados retos e podem deslizar em contato com outras engrenagens; • São ruidosas durante a operação; COMPONENTES DENTES RETOS
  • 49.
    Tipo mais comumusadas em transmissões e eixos de tração; • Cortadas em ângulo em relação ao eixo de rotação; • Dois ou mais dentes sempre em contato durante engrenamento; • Operação mais silenciosa; • Não podem deslizar, entrando e saindo de contato com a engrenagem mais próxima; • Usadas para todas as marchas à frente, e em alguns casos também para a marcha-ré. COMPONENTES DENTES HELICOIDAIS
  • 50.
    • Permitem quegirem sobre um eixo que esteja a 90 graus da engrenagem com a qual está em contato; Usadas como pinhão ou engrenagens laterais no conjunto do diferencial. COMPONENTES DENTES RETOS CHANFRADOS
  • 51.
    1 – Engrenagemgirando no sentido horário. 2 – Engrenagem girando no sentido anti- horário Relação Direta – Marchas a Frente RELAÇÃO DE TRANSMISSÃO
  • 52.
    1 – Engrenagemde entrada girando no sentido horário. 2 – Engrenagem livre girando no sentido anti-horário. 3 – Engrenagem de saída girando no sentido horário. Relação Direta – Marcha Ré RELAÇÃO DE TRANSMISSÃO
  • 53.
    A Motora sempretransmite força e torque e a Movida só recebe. Relação de Redução R = nº dentes movida nº dentes motora R = 18 / 9 = 2:1 R > 1 Somente quando a motora tiver número menor de dentes que a movida. RELAÇÃO DE TRANSMISSÃO
  • 54.
    A Motora sempretransmite força e torque e a Movida só recebe. Relação de Multiplicação R = nº dentes movida nº dentes motora R = 8 / 16 = 0,5:1 R < 1 Somente quando a motora tiver número maior de dentes que a movida. RELAÇÃO DE TRANSMISSÃO
  • 55.
    A Motora sempretransmite força e torque e a Movida só recebe. Relação de Igualdade R = nº dentes movida nº dentes motora R = 24 / 24 = 1:1 R = 1 MOTORA E MOVIDA 24 Dentes Quando a rotação que entra é a mesma na saída. RELAÇÃO DE TRANSMISSÃO
  • 56.
  • 57.
    Anel SincronizadorAnel Sincronizador Permiteo sincronismo ente a luva e a engrenagem. COMPONENTES ANEL SINCRONIZADOR
  • 58.
    Luva SincronizadoraLuva Sincronizadora Atravésdo Garfo de seleção sincroniza a marcha selecionada. CuboCubo Transmite a relação de transmissão para o eixo da árvore. COMPONENTES CUBO & LUVA
  • 59.
    Garfo de MudançasGarfode Mudanças Desloca a luva sincronizadora para engrenagem selecionada. COMPONENTES GARFO DE MUDANÇAS
  • 60.
    Alavanca de mudançasAlavancade mudanças Seleciona manualmente a relação de transmissão selecionada. Mecanismo de seleção (trambulador)Mecanismo de seleção (trambulador) Ligação entre a alavanca e a haste De acionamento dos garfos. COMPONENTES ALAVANCA DE MUDANÇAS
  • 61.
    CoroaCoroa Transforma a relaçãode transmissão das marchas selecionadas e transfere para as rodas motrizes PinhãoPinhão Transmite a rotação vinda da caixa de mudanças para o diferencial COMPONENTES DIFERENCIAL
  • 62.
  • 63.
    PlanetáriaPlanetária Permite a transferência Independenteda rotação do diferencial para as rodas motrizes. SatéliteSatélite Permite que as planetárias girem em torno das mesmas. Clique na imagem para abrir o vídeo COMPONENTES DIFERENCIAL
  • 64.
